电气主接线各种连接方式优缺点与实际应用

电气主接线的形式及优缺点介绍【单母线接线】优点：接线简单清晰，设备少，操作方便，便于扩建和采用成套配电装置。

缺点：不够灵活可靠，任一元件（母线或母线隔离开关等）故障时检修，均需使整个配电装置停电，单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障的母线段分开后才能恢复非故障母线的供电。

适用范围：6-10KV配电装置的出线回路数不超过5回；35-63KV 配电装置出线回路数不超过3回；110-220KV配电装置的出线回路数不超过2回。

【单母线分段接线】优点：用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电。

当一段母线发生故障，分段断路器自动将故障切除，保证正常段母线不间断供电和不致使重要用户停电。

缺点：当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电。

当出线为双回路时，常使架空线路出现交叉跨越。

扩建时需向两个方向均衡扩建。

适用范围：6-10KV配电装置出线回路数为6回及以上时；35KV配电装置出线回路数为4-8回时；110-220KV配电装置出线回路数为3-4回时。

【单母分段带旁路母线】这种接线方式在进出线不多，容量不大的中小型电压等级为35-110KV的变电所较为实用，具有足够的可靠性和灵活性。

【桥型接线】1、内桥形接线优点：高压断器数量少，四个回路只需三台断路器。

缺点：变压器的切除和投入较复杂，需动作两台断路器，影响一回线路的暂时停运；桥连断路器检修时，两个回路需解列运行；出线断路器检修时，线路需较长时期停运。

适用范围：适用于较小容量的发电厂，变电所并且变压器不经常切换或线路较长，故障率较高的情况。

2、外桥形接线优点：高压断路器数量少，四个回路只需三台断路器。

缺点：线路的切除和投入较复杂，需动作两台断路器，并有一台变压器暂时停运。

高压侧断路器检修时，变压器较长时期停运。

适用范围：适用于较小容量的发电厂，变电所并且变压器的切换较频繁或线路较短，故障率较少的情况。

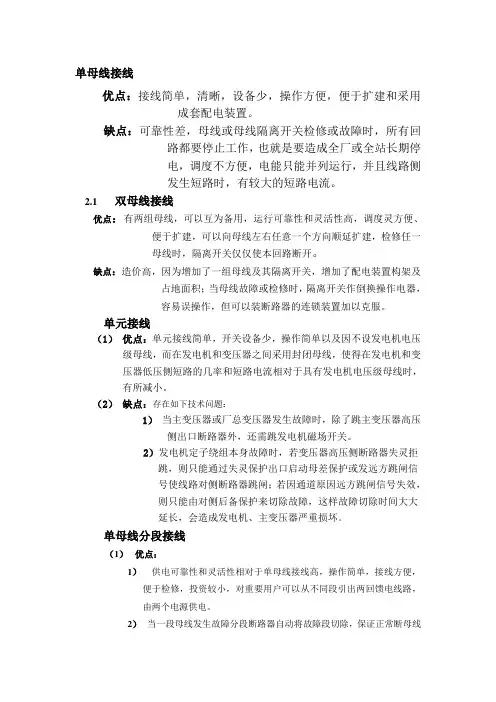

单母线接线优点：接线简单，清晰，设备少，操作方便，便于扩建和采用成套配电装置。

缺点：可靠性差，母线或母线隔离开关检修或故障时，所有回路都要停止工作，也就是要造成全厂或全站长期停电，调度不方便，电能只能并列运行，并且线路侧发生短路时，有较大的短路电流。

2.1双母线接线优点：有两组母线，可以互为备用，运行可靠性和灵活性高，调度灵方便、便于扩建，可以向母线左右任意一个方向顺延扩建，检修任一母线时，隔离开关仅仅使本回路断开。

缺点：造价高，因为增加了一组母线及其隔离开关，增加了配电装置构架及占地面积；当母线故障或检修时，隔离开关作倒换操作电器，容易误操作，但可以装断路器的连锁装置加以克服。

单元接线（1）优点：单元接线简单，开关设备少，操作简单以及因不设发电机电压级母线，而在发电机和变压器之间采用封闭母线，使得在发电机和变压器低压侧短路的几率和短路电流相对于具有发电机电压级母线时，有所减小。

（2）缺点：存在如下技术问题：1）当主变压器或厂总变压器发生故障时，除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关。

2）发电机定子绕组本身故障时，若变压器高压侧断路器失灵拒跳，则只能通过失灵保护出口启动母差保护或发远方跳闸信号使线路对侧断路器跳闸；若因通道原因远方跳闸信号失效，则只能由对侧后备保护来切除故障，这样故障切除时间大大延长，会造成发电机、主变压器严重损坏。

单母线分段接线（1）优点：1）供电可靠性和灵活性相对于单母线接线高，操作简单，接线方便，便于检修，投资较小，对重要用户可以从不同段引出两回馈电线路，由两个电源供电。

2）当一段母线发生故障分段断路器自动将故障段切除，保证正常断母线不间断供电和不致使重要用户停电。

（2）缺点：1）当任一段母线发生故障时，将造成两段母线同时停电，在判断故障后，拉开分段隔离开关，完好段即可恢复供电，这期间将造成完好段的短时停电。

2)扩建时有两个方向均衡扩建桥形接线1）优点：当输电线路较长，故障机会较多，而变压器又不需要经常切换时，采用内桥接线方便，正常运行时桥断路器处于闭合状态。

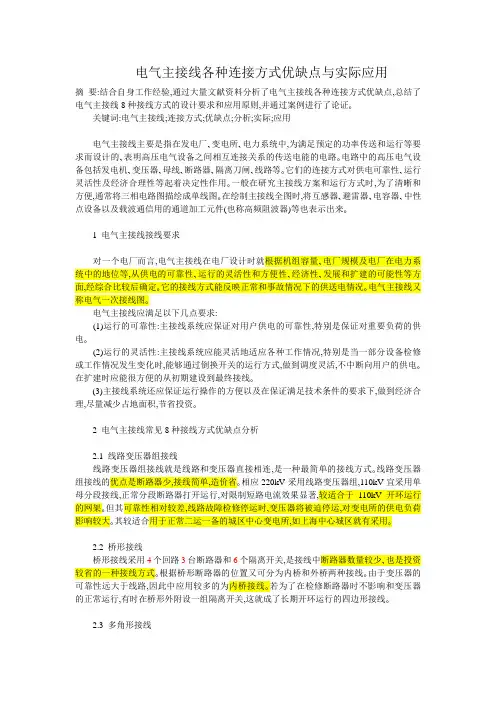

电气主接线各种连接方式优缺点与实际应用摘要:结合自身工作经验,通过大量文献资料分析了电气主接线各种连接方式优缺点,总结了电气主接线8种接线方式的设计要求和应用原则,并通过案例进行了论证｡关键词:电气主接线;连接方式;优缺点;分析;实际;应用电气主接线主要是指在发电厂､变电所､电力系统中,为满足预定的功率传送和运行等要求而设计的､表明高压电气设备之间相互连接关系的传送电能的电路｡电路中的高压电气设备包括发电机､变压器､母线､断路器､隔离刀闸､线路等｡它们的连接方式对供电可靠性､运行灵活性及经济合理性等起着决定性作用｡一般在研究主接线方案和运行方式时,为了清晰和方便,通常将三相电路图描绘成单线图｡在绘制主接线全图时,将互感器､避雷器､电容器､中性点设备以及载波通信用的通道加工元件(也称高频阻波器)等也表示出来｡1 电气主接线接线要求对一个电厂而言,电气主接线在电厂设计时就根据机组容量､电厂规模及电厂在电力系统中的地位等,从供电的可靠性､运行的灵活性和方便性､经济性､发展和扩建的可能性等方面,经综合比较后确定｡它的接线方式能反映正常和事故情况下的供送电情况｡电气主接线又称电气一次接线图｡电气主接线应满足以下几点要求:(1)运行的可靠性:主接线系统应保证对用户供电的可靠性,特别是保证对重要负荷的供电｡(2)运行的灵活性:主接线系统应能灵活地适应各种工作情况,特别是当一部分设备检修或工作情况发生变化时,能够通过倒换开关的运行方式,做到调度灵活,不中断向用户的供电｡在扩建时应能很方便的从初期建设到最终接线｡(3)主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资｡2 电气主接线常见8种接线方式优缺点分析2.1 线路变压器组接线线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式｡线路变压器组接线的优点是断路器少,接线简单,造价省｡相应220kV采用线路变压器组,110kV宜采用单母分段接线,正常分段断路器打开运行,对限制短路电流效果显著,较适合于110kV开环运行的网架｡但其可靠性相对较差,线路故障检修停运时,变压器将被迫停运,对变电所的供电负荷影响较大｡其较适合用于正常二运一备的城区中心变电所,如上海中心城区就有采用｡2.2 桥形接线桥形接线采用4个回路3台断路器和6个隔离开关,是接线中断路器数量较少､也是投资较省的一种接线方式｡根据桥形断路器的位置又可分为内桥和外桥两种接线｡由于变压器的可靠性远大于线路,因此中应用较多的为内桥接线｡若为了在检修断路器时不影响和变压器的正常运行,有时在桥形外附设一组隔离开关,这就成了长期开环运行的四边形接线｡2.3 多角形接线多角形接线就是将断路器和隔离开关相互连接,且每一台断路器两侧都有隔离开关,由隔离开关之间送出回路｡多角形接线所用设备少,投资省,运行的灵活性和可靠性较好｡正常情况下为双重连接,任何一台断路器检修都不影响送电,由于没有母线,在连接的任一部分故障时,对电网的运行影响都较小｡其最主要的缺点是回路数受到限制,因为当环形接线中有一台断路器检修时就要开环运行,此时当其它回路发生故障就要造成两个回路停电,扩大了故障停电范围,且开环运行的时间愈长,这一缺点就愈大｡环中的断路器数量越多,开环检修的机会就越大,所一般只采四角(边)形接线和五角形接线,同时为了可靠性,线路和变压器采用对角连接原则｡四边形的保护接线比较复杂,一､二次回路倒换操作较多｡2.4 单母线分段接线单母线分段接线就是将一段母线用断路器分为两段,它的优点是接线简单,投资省,操作方便;缺点是母线故障或检修时要造成部分回路停电｡2.5 双母线接线双母线接线就是将工作线､电源线和出线通过一台断路器和两组隔离开关连接到两组(一次/二次)母线上,且两组母线都是工作线,而每一回路都可通过母线联络断路器并列运行｡与单母线相比,它的优点是供电可靠性大,可以轮流检修母线而不使供电中断,当一组母线故障时,只要将故障母线上的回路倒换到另一组母线,就可迅速恢复供电,另外还具有调度､扩建､检修方便的优点;其缺点是每一回路都增加了一组隔离开关,使配电装置的构架及占地面积､投资费用都相应增加;同时由于配电装置的复杂,在改变运行方式倒闸操作时容易发生误操作,且不宜实现自动化;尤其当母线故障时,须短时切除较多的电源和线路,这对特别重要的大型发电厂和变电站是不允许的｡2.6 双母线带旁路接线双母线带旁路接线就是在双母线接线的基础上,增设旁路母线｡其特点是具有双母线接线的优点,当线路(主变压器)断路器检修时,仍有继续供电,但旁路的倒换操作比较复杂,增加了误操作的机会,也使保护及自动化系统复杂化,投资费用较大,一般为了节省断路器及设备间隔,当出线达到5个回路以上时,才增设专用的旁路断路器,出线少于5个回路时,则采用母联兼旁路或旁路兼母联的接线方式｡2.7 双母线分段带旁路接线双母线分段带旁路接线就是在双母线带旁路接线的基础上,在母线上增设分段断路器,它具有双母线带旁路的优点,但投资费用较大,占用设备间隔较多,一般采用此种接线的原则为:(1)当设备连接的进出线总数为12～16回时,在一组母线上设置分段断路器;(2)当设备连接的进出线总数为17回及以上时,在两组母线上设置分段断器｡2.8 3/2(4/3)断路器接线3/2(4/3)断路器接线就是在每3(4)个断路器中间送出2(3)回回路,一般只用于500kV(或重要220kV)电网的母线主接线｡它的主要优点是:(1)运行调度灵活,正常时两条母线和全部断路器运行,成多路环状供电;(2)检修时操作方便,当一组母线停支时,回路不需要切换,任一台断路器检修,各回路仍按原接线方式霆,不需切换;(3)运行可靠,每一回路由两台断路器供电,母线发生故障时,任何回路都不停电｡2/3(4/3)断路器接线的缺点是使用设备较多,特别是断路器和电流互感器,投资费用大,保护接线复杂｡3 案例分析:10kV终端变电所主接线模式分析终端变电所又称受端变电所,这类变电所接近负荷中心,电能通过它分配给用户或下级配电所｡在确保供电可靠性的前提下,变电所主接线设计应有利于规范化､简单化､自动化及无人化,尽可能减少占地面积｡变电所主接线方式应根据负荷性质､变压器负载率､电气设备特点及上级电网强弱等因素确定｡一般终端变电所高压侧主接线形式选用线路-变压器组接线和内桥接线｡3.1 线路-变压器组接线线路-变压器组接线是最简单主接线方式｡高压配电装置只配置2个设备单元,接线简单清晰,占地面积小,送电线路故障时由送电端变电所出线断路器跳闸｡在正常运行方式下,L1､L2线路各带一台主变,系统接线简单,运行可靠､经济,有利于变电所实现自动化､无人化｡如主变容量满足低负载率标准(2台主变负载率取0.5～0.65),系统发生故障时,恢复供电操作十分方便｡当1台主变或一条线路故障退出运行,只需在变电所低压侧作转移负荷操作,就能确保100%负荷正常用电,对相邻变电所无影响｡如主变容量按高负载率配置(2台主变负载率高于0.65),主变或线路发生故障时,需要通过相邻变电所联络线来转移部份负荷,实现相互支援｡因此,对于地方电网中110kV终端变电所,如主变容量满足N-1要求,即主变容量满足低负载率标准,首先应推荐采用线路-变压器组接线方式｡3.2 内桥接线内桥接线是终端变电所最常用的主接线方式(见图2)｡其高压侧断路器数量较少,线路故障操作简单､方便,系统接线清晰｡在正常运行方式下,桥断路器打开,类似于线路-变压器组接线,L1､L2线路各带1台主变｡因内桥接线线路侧装有断路器,线路的投入和切除十分方便｡当送电线路发生故障时,只需断开故障线路的断路器,不影响其它回路正常运行｡但变压器故障时,则与其连接的两台断路器都要断开,从而影响了一回未故障线路的正常运行｡随着主变制造工艺和质量的迅速提高,现在各厂家生产的主变大都为免维护式｡因主变压器运行可靠性较高,其故障率一般小于1.5次/百台?年,而且主变也不需要经常切换,而送电线路故障率高达0.36次/百km?年｡因此,对于地方电网中110kV终端变电所,如主变容量不能满足N-1 要求,采用内桥主接线方式有利于提高系统供电可靠性｡参考文献[1] 李义山.变配电实用技术[M].北京:机械工业出版社,2003.[2] 居荣.供配电技术[M].北京:化学工业出版社,2005.。

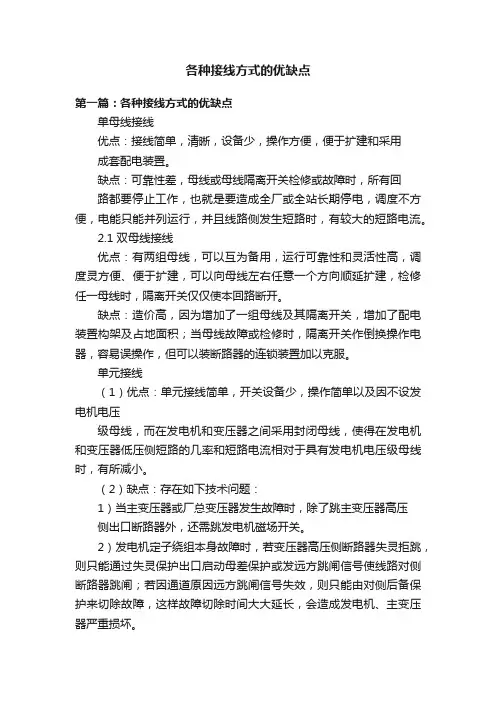

各种接线方式的优缺点第一篇：各种接线方式的优缺点单母线接线优点：接线简单，清晰，设备少，操作方便，便于扩建和采用成套配电装置。

缺点：可靠性差，母线或母线隔离开关检修或故障时，所有回路都要停止工作，也就是要造成全厂或全站长期停电，调度不方便，电能只能并列运行，并且线路侧发生短路时，有较大的短路电流。

2.1 双母线接线优点：有两组母线，可以互为备用，运行可靠性和灵活性高，调度灵方便、便于扩建，可以向母线左右任意一个方向顺延扩建，检修任一母线时，隔离开关仅仅使本回路断开。

缺点：造价高，因为增加了一组母线及其隔离开关，增加了配电装置构架及占地面积；当母线故障或检修时，隔离开关作倒换操作电器，容易误操作，但可以装断路器的连锁装置加以克服。

单元接线（1）优点：单元接线简单，开关设备少，操作简单以及因不设发电机电压级母线，而在发电机和变压器之间采用封闭母线，使得在发电机和变压器低压侧短路的几率和短路电流相对于具有发电机电压级母线时，有所减小。

（2）缺点：存在如下技术问题：1）当主变压器或厂总变压器发生故障时，除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关。

2）发电机定子绕组本身故障时，若变压器高压侧断路器失灵拒跳，则只能通过失灵保护出口启动母差保护或发远方跳闸信号使线路对侧断路器跳闸；若因通道原因远方跳闸信号失效，则只能由对侧后备保护来切除故障，这样故障切除时间大大延长，会造成发电机、主变压器严重损坏。

单母线分段接线（1）优点：1）供电可靠性和灵活性相对于单母线接线高，操作简单，接线方便，便于检修，投资较小，对重要用户可以从不同段引出两回馈电线路，由两个电源供电。

2）当一段母线发生故障分段断路器自动将故障段切除，保证正常断母线不间断供电和不致使重要用户停电。

（2）缺点：1）当任一段母线发生故障时，将造成两段母线同时停电，在判断故障后，拉开分段隔离开关，完好段即可恢复供电，这期间将造成完好段的短时停电。

科技信息电气主接线是发电厂和变电所电气部分的主体,它反映各设备的作用、连接方式和回路间的相互关系。

高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等，它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用·因此，建立一个科学的电气主接线评价系统，全面分析相关影响因素,综合评价各项技术经济比较，合理确定主接线方案是十分必要的。

一、电气主接线接线要求对一个电厂而言，电气主接线应该根据电厂在电力系统中的地位、变电站的规划容量、负荷性质、线路、变压器连接元件总数、设备特点等条件确定，并应综合考虑供电可靠性、运行灵活性、检修操作方便、节约投资、便于过渡和扩展等要求。

1、可靠性电气可靠性的要求与其在电力系统中的地位和作用有关，由其容量、电压等级、负荷大小和类别等因素决定。

评价电气主接线可靠性的标志是：断路器检修时，不宜影响对系统的供电；线路或母线发生故障时应尽量减少线路的停运回路数和主变的停运台数，尽量保证对重要用户的供电；尽量避免变电站全部停运的可能性。

2、灵活性应满足调度、检修的灵活性，能灵活地投入或切除机组、变压器或线路，灵活地调配电源和负荷，满足系统在正常、事故、检修及特殊运行方式下的要求；在扩建时应能很方便的从初期建设到最终接线。

3、经济性主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下，做到经济合理，尽量减少占地面积，节省投资。

二、电气主接线常见接线方式优缺点分析1、不分段的单母线接线单母线接线的特点是整个配电装置只有一组母线，每回进出线都只经过一台断路器固定接与母线的某一段上。

优点是：接线简单清晰、设备少、操作方便、便于扩建和采用成套配电装置。

缺点：灵活性和可靠性差，当母线或母线隔离开关故障或检修时，必须断开它所连接的电源，与之相联的所有电力装置，在整个检修期问均需停止工作。

此外，在出线断路器检修期问，必须停止该回路的供电。

适用范围：6～10kv配电装置的出线回路数不超过5回；35~66kv配电装置的出线回路数不超过3回；1l0~220kv配电装置的出线回路数不超过2回。

第四章电气主接线第2节单母线接线主接线的基本形式，就是主要电气设备常用的几种连接方式。

概括的讲可分为两大类：有汇流母线的接线形式；无汇流母线的接线形式。

变电所电气主接线的基本环节是电源（变压器）、母线和出线（馈线）。

各个变电所的出线回路数和电源数不同，且每路馈线所传输的功率也不一样。

在进出线数较多时（一般超过4回），为便于电能的汇集和分配，采用母线作为中间环节，可使接线简单清晰，运行方便，有利于安装和扩建。

但有母线后，配电装置占地面积较大，使用断路器等设备增多。

无汇流母线的接线使用开关电器较少，占地面积小，但只适于进出线回路少，不再扩建和发展的变电所。

有汇流母线的接线形式主要有：单母线接线和双母线接线。

一、单母线接线单母线接线的特点是整个配电装置只有一组母线，每个电源线和引出线都经过开关电器接到同一组母线上。

供电电源是变压器或高压进线回路，母线即可以保证电源并列工作，又能使任一条出线路都可以从电源1或2获得电能。

每条回路中都装有断路器和隔离开关，靠近母线侧的隔离开关称作母线隔离开关，靠近线路侧的称为线路隔离开关（在实际变电所中，通常把靠近电源侧的隔离开关称为甲刀闸，把靠近负荷侧的隔离开关称为乙刀闸。

断路器具有开合电路的专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，用来作为接通或切断电路的控制电器。

隔离开关没有灭弧装置，其开合电流能力极低，只能用作设备停运后退出工作时断开电路，保证与带电部分隔离，起着隔离电压的作用。

同一回路中在断路器可能出现电源的一侧或两侧均应配置隔离开关，以便检修断路器时隔离电源。

同一回路中串接的隔离开关和断路器，在运行操作时，必须严格遵守下列操作顺序：如对馈线L1送电时，须先合上隔离开关QS1和QS2，再投入断路器QF2；如欲停止对其供电，须先断开QF2，然后再断开QS3和QS2。

为了防止误操作，除严格按照操作规程实行操作票制度外，还应在隔离开关和相应的断路器之间，加装电磁闭锁、机械闭锁。

电气主接线的基本形式通常有以下几种：
1. 单回路接线：即将一组负荷电器按顺序依次接到电源的一个回路上，每个电器之间串联连接，形成一个回路。

这种接线形式适用于负荷电器较少、电路简单的情况。

2. 并联接线：即将多组负荷电器同时接到电源的同一电压等级上，并联连接，形成一个并联回路。

这种接线形式适用于负荷电器较多、电路复杂的情况。

3. 星形接线：即将三相电源的三个相线分别接到负荷电器的三个相线上，同时将三个中性线连接在一起形成星形连接。

这种接线形式适用于三相负荷电器的供电。

4. 三角形接线：即将三相电源的三个相线依次接到负荷电器的三个相线上，形成一个三角形回路。

这种接线形式适用于三相负荷电器的供电。

以上是电气主接线的基本形式，不同的接线形式适用于不同的电路和负荷电器，需要根据具体情况进行选择。

电气主接线各种连接方式优缺点作者：管理员发表时间：2010/5/27 22:20:57 阅读：次电气主接线主要是指在发电厂变电所的电力系统中,为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路、电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等，它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。

一般在研究主接线方案和运行方式时,为了清晰和方便,通常将三相电路图描绘成单线图，在绘制主接线全图时,将互感器、避雷器、电容器中性点设备以及载波通信用的通道加工元件(也称高频阻波器)等也表示出来。

1 电气主接线接线要求对一个电厂而言,电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等,从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面,经综合比较后确定它的接线方式能反映正常和事故情况下的供送电情况，电气主接线又称电气一次接线图。

电气主接线应满足以下几点要求:(1)运行的可靠性:主接线系统应保证对用户供电的可靠性,特别是保证对重要负荷的供电。

(2)运行的灵活性:主接线系统应能灵活地适应各种工作情况,特别是当一部分设备检修或工作情况发生变化时,能够通过倒换开关的运行方式,做到调度灵活,不中断向用户的供电，在扩建时应能很方便的从初期建设到最终接线。

(3)主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资。

2 电气主接线常见8种接线方式优缺点分析2.1 线路变压器组接线线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式，线路变压器组接线的优点是断路器少,接线简单,造价省，对变电所的供电负荷影响较大，其较适合用于正常二运一备的城区中心变电所。

2.2 桥形接线桥形接线采用4个回路3台断路器和6个隔离开关,是接线中断路器数量较少，也是投资较省的一种接线方式，根据桥形断路器的位置又可分为内桥和外桥两种接线，由于变压器的可靠性远大于线路,因此中应用较多的为内桥接线，若为了在检修断路器时不影响和变压器的正常运行,有时在桥形外附设一组隔离开关,这就成了长期开环运行的四边形接线。

电气主接线的基本形式及优缺点Last revision on 21 December 2020第四章电气主接线第2节单母线接线主接线的基本形式，就是主要电气设备常用的几种连接方式。

概括的讲可分为两大类：有汇流母线的接线形式；无汇流母线的接线形式。

变电所电气主接线的基本环节是电源（变压器）、母线和出线（馈线）。

各个变电所的出线回路数和电源数不同，且每路馈线所传输的功率也不一样。

在进出线数较多时（一般超过4回），为便于电能的汇集和分配，采用母线作为中间环节，可使接线简单清晰，运行方便，有利于安装和扩建。

但有母线后，配电装置占地面积较大，使用断路器等设备增多。

无汇流母线的接线使用开关电器较少，占地面积小，但只适于进出线回路少，不再扩建和发展的变电所。

有汇流母线的接线形式主要有：单母线接线和双母线接线。

一、单母线接线单母线接线的特点是整个配电装置只有一组母线，每个电源线和引出线都经过开关电器接到同一组母线上。

供电电源是变压器或高压进线回路，母线即可以保证电源并列工作，又能使任一条出线路都可以从电源1或2获得电能。

每条回路中都装有断路器和隔离开关，靠近母线侧的隔离开关称作母线隔离开关，靠近线路侧的称为线路隔离开关（在实际变电所中，通常把靠近电源侧的隔离开关称为甲刀闸，把靠近负荷侧的隔离开关称为乙刀闸。

断路器具有开合电路的专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，用来作为接通或切断电路的控制电器。

隔离开关没有灭弧装置，其开合电流能力极低，只能用作设备停运后退出工作时断开电路，保证与带电部分隔离，起着隔离电压的作用。

同一回路中在断路器可能出现电源的一侧或两侧均应配置隔离开关，以便检修断路器时隔离电源。

同一回路中串接的隔离开关和断路器，在运行操作时，必须严格遵守下列操作顺序：如对馈线L1送电时，须先合上隔离开关QS1和QS2，再投入断路器QF2；如欲停止对其供电，须先断开QF2，然后再断开QS3和QS2。

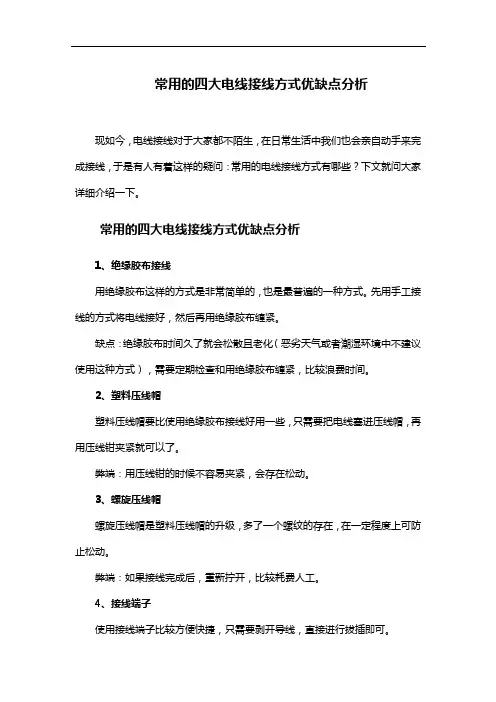

常用的四大电线接线方式优缺点分析
现如今，电线接线对于大家都不陌生，在日常生活中我们也会亲自动手来完成接线，于是有人有着这样的疑问：常用的电线接线方式有哪些？下文就问大家详细介绍一下。

常用的四大电线接线方式优缺点分析
1、绝缘胶布接线
用绝缘胶布这样的方式是非常简单的，也是最普遍的一种方式。

先用手工接线的方式将电线接好，然后再用绝缘胶布缠紧。

缺点：绝缘胶布时间久了就会松散且老化（恶劣天气或者潮湿环境中不建议使用这种方式），需要定期检查和用绝缘胶布缠紧，比较浪费时间。

2、塑料压线帽
塑料压线帽要比使用绝缘胶布接线好用一些，只需要把电线塞进压线帽，再用压线钳夹紧就可以了。

弊端：用压线钳的时候不容易夹紧，会存在松动。

3、螺旋压线帽
螺旋压线帽是塑料压线帽的升级，多了一个螺纹的存在，在一定程度上可防止松动。

弊端：如果接线完成后，重新拧开，比较耗费人工。

4、接线端子
使用接线端子比较方便快捷，只需要剥开导线，直接进行拔插即可。

缺点：拔插式接线端子价格还是有些高的，而且不同使用场景下端子的要求是不同。

以上就是4种接线方法的介绍，各有优缺点，这里大家可以根据实际运用场景来选择接线。

接线注意事项
无论是个人，还是专业电工，在接线时都应该断电操作，保障安全是关键。

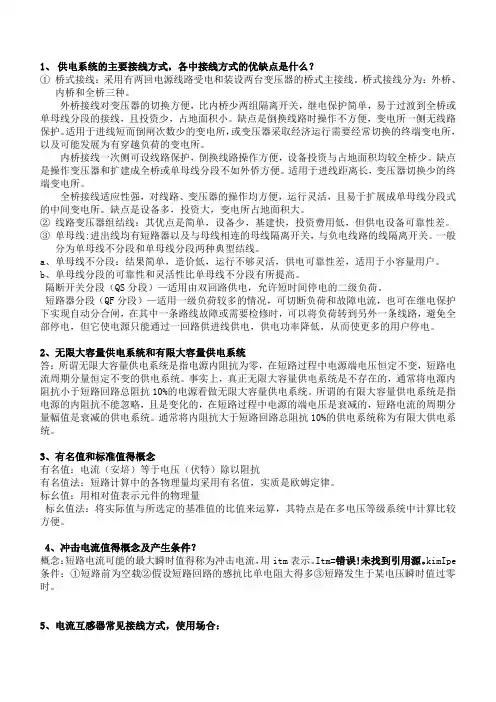

1、供电系统的主要接线方式，各中接线方式的优缺点是什么？①桥式接线：采用有两回电源线路受电和装设两台变压器的桥式主接线。

桥式接线分为：外桥、内桥和全桥三种。

外桥接线对变压器的切换方便，比内桥少两组隔离开关，继电保护简单，易于过渡到全桥或单母线分段的接线，且投资少，占地面积小。

缺点是倒换线路时操作不方便，变电所一侧无线路保护。

适用于进线短而倒闸次数少的变电所，或变压器采取经济运行需要经常切换的终端变电所，以及可能发展为有穿越负荷的变电所。

内桥接线一次侧可设线路保护，倒换线路操作方便，设备投资与占地面积均较全桥少。

缺点是操作变压器和扩建成全桥或单母线分段不如外侨方便。

适用于进线距离长，变压器切换少的终端变电所。

全桥接线适应性强，对线路、变压器的操作均方便，运行灵活，且易于扩展成单母线分段式的中间变电所。

缺点是设备多，投资大，变电所占地面积大。

②线路变压器组结线：其优点是简单，设备少，基建快，投资费用低，但供电设备可靠性差。

③单母线:进出线均有短路器以及与母线相连的母线隔离开关，与负电线路的线隔离开关。

一般分为单母线不分段和单母线分段两种典型结线。

a、单母线不分段：结果简单，造价低，运行不够灵活，供电可靠性差，适用于小容量用户。

b、单母线分段的可靠性和灵活性比单母线不分段有所提高。

隔断开关分段（QS分段）—适用由双回路供电，允许短时间停电的二级负荷。

短路器分段（QF分段）—适用一级负荷较多的情况，可切断负荷和故障电流，也可在继电保护下实现自动分合闸，在其中一条路线故障或需要检修时，可以将负荷转到另外一条线路，避免全部停电，但它使电源只能通过一回路供进线供电，供电功率降低，从而使更多的用户停电。

2、无限大容量供电系统和有限大容量供电系统答：所谓无限大容量供电系统是指电源内阻抗为零，在短路过程中电源端电压恒定不变，短路电流周期分量恒定不变的供电系统。

事实上，真正无限大容量供电系统是不存在的，通常将电源内阻抗小于短路回路总阻抗10%的电源看做无限大容量供电系统。

一、引言随着电力系统的快速发展，变电站电气主接线方式也在不断升级，以适应电力系统的不断变化。

正确的接线方式不仅能提高电力系统的安全性和可靠性，还能节约成本和资源，因此，变电站电气主接线方式的选择至关重要。

本文将详细解析变电站电气主接线方式的类型、特点及适用情况，帮助读者更好地理解不同接线方式的优缺点，从而为变电站电气主接线的选择提供参考。

二、变电站电气主接线方式的类型变电站电气主接线方式的类型也称为接线形式，主要包括以下几种：1. 单母线接法单母线接法是指变电站的母线只有一条，负荷和其它设备全部通过这条母线连接。

其中，单母线的前幅和后幅结构相同，两侧各设置接地刀闸，以保证安全。

单母线接法的优点是结构相对简单，运行可靠性高，安装和调试难度小。

但其缺点也显而易见，即可靠性不够高，一旦母线发生故障，将会导致整个系统的停运。

2. 双母线接法双母线接法是指变电站设置两条母线，并在两侧各设置两个断路器，以确保充分的备份保护。

在运行时，负荷可以根据实际需要连接到不同的母线上，以保证系统的安全性和可靠性。

双母线接法的优点是在出现母线故障时，可以及时切换到备用母线，确保系统的连续供电。

同时，该接法也有一定的经济优势，因为可以根据负荷情况灵活运行，提高整个系统的效率。

3. 汇流变及升压变联合接法汇流变及升压变联合接法是指在变电站中同时使用汇流变和升压变接线，以提高运行效率。

其中，汇流变将不同厂站输送的电流汇集到一个地方，升压变则将汇流后的电流升压到变电站需要的电压值。

汇流变及升压变联合接法的优点是可以快速汇集电流和升压电压，确保系统正常运行。

同时，也可以在实际负荷发生变化时进行调整，以提高系统的运行效率。

4. 母分手及环网接法母分手及环网接法是指在变电站中设置多条母线，并通过母分手和环网等手段将不同的线路连接起来。

在实际运行中，可以根据负荷情况对母线进行选线，以提高系统的可靠性和经济性。

母分手及环网接法的优点是通过灵活的选线和环网手段，可以避免母线单点故障和停运导致的损失。

电气主接线的基本形式及优缺点电气主接线是指用于电力系统中的主要电气设备之间互相连接和分配电能的线路。

它具有多种基本形式，每种形式都有其各自的优缺点。

下面将主要介绍四种常见的电气主接线形式：单线串接、单线双返串接、单线环接和双线环接。

1.单线串接：单线串接是指将电气设备依次连接在一条电缆或导线上的方式。

其主要特点是连接简单，占用空间较小，安装和维护成本较低。

但由于只有一条线路，如果有一段出现故障，整个线路都会中断，造成供电中断的风险较大。

2.单线双返串接：单线双返串接是指将电气设备分别通过两条线路与配电柜相连，形成两条平行的回路。

其优点是具有冗余性，即一条线路出现故障时，可以通过另一条线路正常供电，保证供电的可靠性。

缺点是需要更多的线缆和工程投资。

3.单线环接：单线环接是指将电气设备依次连接在一条闭合环形电缆或导线上的方式。

其主要优点是可以实现电气设备的双向供电，减少线路的长度和电阻，提高供电的稳定性和可靠性。

但对于大规模电气设备的环接，其功率损耗较大，容易产生电能负荷不平衡的问题。

4.双线环接：双线环接是指将电气设备通过两条平行的闭合环形电缆或导线相互连接的方式。

它综合了单线环接和单线双返串接的优点，既具有可靠的冗余性，又具有电能负荷均衡的特点。

双线环接在电气系统的供电可靠性和稳定性方面表现出较好的性能，但需要更多的线缆和更大的投资。

总结来说，电气主接线的基本形式有单线串接、单线双返串接、单线环接和双线环接四种。

不同形式的主接线具有各自的优缺点，根据具体的电气设备和供电要求来选择适合的形式，以提高电气系统的供电可靠性和稳定性。

浅谈电气主接线各种连接方式及应用摘要：在我国工业化过程中，电力发挥着重要作用，它支撑着我国社会物质能源发展所需，是工业发展的动力。

而电气主接线是变电站系统的核心部分，在电力的运行中扮演着重要的角色，是构成电力系统的重要环节。

本文分析了电气主接线的各自连接方式及其应用。

关键词：电气；主接线；连接方式；优缺点；应用电气主接线的概念变电站电气部分的主体是电气主接线，在电力系统中主接线是电能传递通道的重要组成部分之一；其对变电站本身的运行灵活性、供电可靠性、经济合理性、检修方便与否及电力系统整体连接方式的确定起着决定性的作用，同时也对变电站配电装置的布置、电气设备的选择、控制方式和继电保护的拟定有着很大的影响。

因此电气主接线系统科学的建立，综合比较评价各项技术经济，全面分析相关影响因素，对合理确定主接线方案十分必要。

二、电气主接线接线要求1、可靠性电气可靠性的要求与其在电力系统中的地位和作用有关，由其容量、电压等级、负荷大小和类别等因素决定。

评价电气主接线可靠性的标志是：断路器检修时，不宜影响对系统的供电；线路或母线发生故障时应尽量减少线路的停运回路数和主变的停运台数，尽量保证对重要用户的供电；尽量避免变电站全部停运的可能性。

2、经济性主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下，做到经济合理，尽量减少占地面积，节省投资。

3、方便性3.1 操作的方便性电气主接线的应该接线简单，操作方便尽可能的使操作步骤少，以便于运行人员掌握，不至于在操作过程中出错。

3.2 调度的方便性电气主接线在正常运行时，要能根据调度要求，方便地改变运行方式。

并在发生事故时，要能尽快的切除故障。

3.3 扩建的方便性这不仅与资金、土地相关，还与电气主接线的接线方式有关，但对于将来的发电厂和变电所，其主接线应具有扩建的方便性。

三、电气主接线常见接线方式1、不分段的单母线接线单母线接线的特点是整个配电装置只有一组母线，每回进出线都只经过一台断路器固定接与母线的某一段上。

高压和低压的放射式接线和树干式接线有哪些优缺点？分别说明高低压配电系统各宜首先考虑哪种接线方式？答：（1）① 高压放射式接线的优点有：界限清晰，操作维护方便，保护简单，便于实现自动化，由于放射式线路之间互不影响，故供电可靠性较高。

缺点是：这种放射式线路发生故障时，该线路所供电的负荷都要停电。

② 高压树干式接线的优点有：使变配电所的出线减少。

高压开关柜相应也减少，可节约有色金属的消耗量。

缺点有：供电可靠性差，干线故障或检修将引起干线上的全部用户停电。

配电系统的高压接线往往是几种接线方式的组合，究竟采用什么接线方式，应根据具体情况，对供电可靠性的要求，经技术，经济综合比较后才能确定/一般来说，高压配电系统宜优先考虑采用放射式，对于供电可靠性要求不高的辅助生产区和生活住宅区，可考虑采用树干式。

③ 低压放射式接线的优点有：供电可靠性高。

缺点是：所用开关设备及配电线路也较多。

④ 低压树干式接线的优点有：接线引出的配电干线较少，采用的开关设备自然较少。

缺点是：干线故障使所连接的用电设备均受到影响，供电可靠性差。

（2）实际低压配电系统的接线，也往往是上述几种接线的在综合。

根据具体情况而定。

一般在正常环境的车间或建筑内，当大部分用电设备容量不大而且无特殊要求是，宜采用树干式。

6-2 试比较架空线路和电缆线路的优缺点。

答：电力线路有架、空线路和电缆线路，其结构和敷设各不相同。

架空线路具有投资少，施工维护方便，易于发现和排除故障，受地形影响小等优点；电缆线路具有运行可靠，不易受外界影响，美观等优点。

6-3导线和电缆截面的选择原则是什么?一般动力线路宜先按什么条件选择?照明线路宜先按什么条件选择?为什么?答：（1）导线和电缆截面的选择必须满足安全,可靠和经济的条件。

①按允许载流量选择导线和电缆截面.②按允许电压损失选择导线和电缆截面.③按经济电流密度选择导线和电缆截面.④按机械强度选择导线和电缆截面.⑤满足短路稳定的条件.（2）一般动力线路宜先按允许载流量选择导线和电缆截面,再校验电压损失和机械强度。
