防雷接地工程验收方案一、验收原则防雷接地工程验收原则是根据国家相关技术规范、标准和相关行业规范进行验收，重点关注系统的技术性、安全性、可靠性和经济性。
在验收中，应重视系统的全面性、系统性、完整性，强调重点、重难点和关键技术的验收，贯彻质量管理的思想和方法。
验收结果应真实、准确、客观、公正、合理。
二、验收依据1.《防雷接地工程施工及验收规范》国家质量监督检验检疫总局和国家标准化管理委员会发布的规范文件，内容涵盖了防雷接地工程的建设、施工、验收、维护等方面的规范要求。
2.国家标准《电气装置用接地装置的通用技术条件》（GB 4208-2008）该标准规定了电气装置用接地装置的形式、结构、材料、技术要求，以及接地电阻的测量方法和验收标准。
3.《建筑电气设计规范》（GB 50052-2019）该规范对建筑电气工程进行设计的规范和要求，其中包括了对防雷接地工程的相关规定和验收要求。
三、验收内容1.材料验收防雷接地工程所使用的材料应符合相关的规范要求，包括接地排、接地线、接地网、接地极等。
在验收中应检查材料的质量和数量是否与设计文件相符，是否存在质量问题。
2.施工验收防雷接地工程的施工应按照设计文件和验收标准的要求进行，验收人员应注意施工现场的安全、文明施工和验收程序的要求。
在验收中应检查施工工艺和质量是否符合施工要求，施工是否规范、合理，施工现场是否符合安全要求。
3.接地电阻测试和验收接地电阻是防雷接地工程验收的重要指标之一。
验收人员应根据设计文件和验收标准的要求，对接地电阻进行测试和验收。
测试应在不影响现场安全的前提下进行，测试设备应符合相关要求并进行定期校准。
4.验收报告在验收结束后，验收人员应撰写验收报告。
验收报告应包括工程基本情况、工程质量现场情况、工程质量检验情况、问题整改、验收结论等内容。
验收报告应真实、准确、完整，能够反映工程实际情况。
四、验收要求1.组织验收防雷接地工程的验收应在不影响工程正常运行的前提下进行，由业主单位或其委托的验收机构进行。
防雷接地工程施工及验收一、施工前的准备工作1.施工前需要进行现场勘察，了解土质情况、地形地貌、周边环境等情况。
根据勘察结果确定接地装置的位置和深度。
2.准备施工所需的材料和设备，包括接地棒、接地线、接地网、焊接设备、挖掘机等。
3.确定施工方案和施工组织设计，明确施工流程和安全措施。
二、施工步骤1.挖掘土坑：根据设计要求，利用挖掘机或者人工挖掘土坑，确保土坑的深度和宽度符合要求。
2.安装接地棒：将接地棒垂直埋设在土坑中，深度根据设计要求，通常在1.5米以上。
3.焊接接地线：接地棒埋设完成后，需要将接地线焊接在接地棒上，确保接地线与接地棒的连接牢固。
4.铺设接地网：在接地棒周围铺设接地网，选择导电性能良好的材料制作接地网。
5.接地网连接：将接地线连接到接地网上，形成一个完整的接地系统。
6.接地装置标志：在接地装置附近设置明显的标志牌，标明接地棒的编号和接地系统的位置。
三、施工注意事项1.施工期间需要注意安全，严禁在雷雨天气进行施工。
如遇雷雨天气，应当停止施工。
2.施工过程中需要保持接地装置的清洁，确保接地系统的导电性能良好。
3.施工结束后，需要对接地系统进行检测，确保接地系统的导通性良好。
四、验收标准1.接地装置的位置和深度符合设计要求。
2.接地装置的材料和设备符合相关标准，并且焊接牢固。
3.接地系统的导通性良好，接地电阻符合设计要求。
4.接地系统的标志牌设置清晰明了，内容符合规定要求。
5.接地系统的周边环境整洁，并有明确的防雷安全警示标识。
总之，防雷接地工程施工及验收是非常重要的，只有严格按照相关标准和规范进行施工和验收，才能有效保障建筑物和设备的防雷安全。
希望施工单位和相关管理部门能够高度重视防雷接地工程的施工和验收工作，确保建筑物和设备的防雷安全。
防雷接地施工及验收规范
《电气装置安装工程接地装置施工及验收规范》规定：建筑物上的防雷设施采用多根引下线时．宜在各引下线距地面的 1.5～1.8m
处设置断接卡。
设置断接卡的目的是便于测量引下线的接地电阻，供检查用。
规范指出：设置断接卡是对有多根引下线的场合。
当建筑物（例烟囱）只有一组接地极时，不应该设置断接卡；当建筑物（例厂房）有两组及以上的引下线，每根引下线下有一组接地极时，设置断接卡可分别测量每组接地极的接地电阻。
（1）并非有多根引下线时，都必须设置断接卡。
例如，利用建筑物柱头内主钢筋作为防雷引下线，并利用混凝土桩内钢筋作为接地极时，不应该设置断接卡。
为了测量接地极电阻，在混凝土桩打入地下后，测量每根桩的接地电阻，然后把所有桩用圆钢（直径最小为10mm，通常用16mm）或扁钢（最小截面为25mm×4mm，通常用40mm×4mm）连成一体，再测量总接地电阻。
为了在建筑物投入使用后，检查接地电阻，可在建筑物近地端引出检测点，即从引下线主钢筋上焊出接地线至检测点，此检测点可为钢板并外露。
（2）断接卡并非一定要设置在1.5～1.8m 处。
一般在公共场合，如住宅区，防雷引下线明敷时，应把断接卡设置在 1.5～1.8m 处；暗敷时，为不影响建筑物的外观，断接卡可设在近地端的墙内（一般为距地300～400mm）。
当防雷引下线既未设置断接卡、又未设置检测点时，若检查接地电阻，可用导线把建筑物顶上的避雷带或避雷针引至地面进行测量，测量结果需减去导线的电阻。
防雷接地工程施工规范要求一、总则1.1 为了保证防雷接地工程的施工质量，确保工程安全可靠运行，制定本规范。
1.2 本规范适用于新建、改建、扩建的建筑物、构筑物及其附属设施的防雷接地工程。
1.3 防雷接地工程应按照相关法律法规、国家标准和行业标准进行设计、施工和验收。
二、术语和定义2.1 防雷接地工程：指采用接地体、接地线、接地装置等设施，将建筑物、构筑物及其附属设施与地面形成良好的导电连接，以便将雷电通过接地体排放到地下，从而保护建筑物、构筑物及其附属设施和人身安全的工程。
2.2 接地体：指埋设于地下的导体，用于将雷电引入地下。
2.3 接地线：指连接接地体和接地装置的导体。
2.4 接地装置：指将建筑物、构筑物及其附属设施的金属部分与接地体连接的设施。
三、施工准备3.1 施工前应认真阅读设计文件、施工图纸和技术要求，了解工程特点、施工工艺和质量要求。
3.2 施工前应进行现场勘察，了解施工现场的地质、环境和相邻设施等情况。
3.3 施工前应编制施工组织设计，明确施工方法、施工顺序、施工人员、施工周期和安全防护措施等。
3.4 施工前应采购合格的材料，并进行检验，检验合格后方可使用。
四、施工要求4.1 接地体施工4.1.1 接地体应按设计要求的位置、深度和规格进行施工。
4.1.2 接地体施工前应清除地面的杂物和浮土，确保接地体与地面接触良好。
4.1.3 接地体施工过程中应避免损坏接地体，施工后应进行接地电阻测试，测试合格后方可继续施工。
4.2 接地线施工4.2.1 接地线应按设计要求的位置、规格和连接方式进行施工。
4.2.2 接地线施工过程中应避免损坏接地线，施工后应进行绝缘测试，测试合格后方可继续施工。
4.3 接地装置施工4.3.1 接地装置应按设计要求的位置、规格和连接方式进行施工。
4.3.2 接地装置施工过程中应避免损坏接地装置，施工后应进行接地电阻测试，测试合格后方可继续施工。
4.4 防雷设备施工4.4.1 防雷设备应按设计要求的位置、规格和连接方式进行施工。
一、概述防雷接地工程是保障建筑物、设备安全运行的重要工程，其施工质量直接关系到人民生命财产安全。
为了规范防雷接地工程施工，提高工程质量，确保安全运行，根据国家相关法律法规和行业标准，特制定本规范。
二、施工准备1. 施工前，施工单位应编制详细的施工组织设计，明确施工方案、施工工艺、质量标准和安全措施。
2. 施工单位应组织施工人员进行技术交底，确保施工人员掌握施工规范、工艺和质量要求。
3. 施工单位应配备必要的施工设备和检测仪器，确保施工质量。
4. 施工单位应按照工程设计要求，准备施工所需的材料、设备和工具。
三、施工工艺1. 接地装置安装（1）根据设计要求，确定接地体的位置和尺寸，并做好标记。
（2）开挖接地体沟槽，沟槽深度应满足设计要求，宽度应大于接地体直径的3倍。
（3）将接地体按照设计要求放置于沟槽中，确保接地体与土壤接触良好。
（4）回填土，分层夯实，确保接地体稳定。
2. 防雷引下线及避雷带安装（1）根据设计要求，确定防雷引下线和避雷带的位置和尺寸，并做好标记。
（2）在建筑物外墙或屋面安装防雷引下线和避雷带，确保其与建筑物连接牢固。
（3）检查防雷引下线和避雷带的接地电阻，确保符合设计要求。
3. 接地体连接（1）将接地体与防雷引下线、避雷带连接，连接处应使用焊接或螺栓连接，确保连接牢固。
（2）检查接地体连接处的接地电阻，确保符合设计要求。
四、施工质量验收1. 施工单位应按照施工规范和设计要求，对防雷接地工程进行自检。
2. 施工单位应组织有关人员对防雷接地工程进行中间验收和竣工验收。
3. 验收合格后，施工单位应向建设单位提交验收报告。
五、安全措施1. 施工单位应按照《建筑施工安全检查标准》和《电业安全工作规程》等安全规范，制定安全措施。
2. 施工人员应佩戴安全帽、安全带等防护用品。
3. 施工现场应设置警示标志，确保施工安全。
六、附则1. 本规范适用于新建、改建、扩建工程中的防雷接地工程施工。
2. 本规范由XX市XX局负责解释。
建设工程防雷设施验收规范1.1新建防雷工程防雷设施竣工验收应在防雷检测、验收部门旳参与下, 由建设单位主持, 施工、监理等单位参与共同进行。
1.2防雷设施验收涉及下列部分1、防直击雷旳防雷装置部分（涉及接闪器、引下线、接地装置）2、等电位联结（涉及建筑物外屋面金属物、高层均压环、多种入户管道、电力线和信息线路外皮旳等电位连接、室内多种金属管道、电梯、步行梯、各层等电位箱、电源箱旳等电位联结）3、供电系统及低压配电保护（涉及供电方式、电器预留接地、SPD电涌保护器）4、屏蔽装置（涉及多种屏蔽网、屏蔽室）1.3防雷设施验收前, 建设单位应向气象监督机构提交验收申请报告, 并附下列文献：1、设计阐明和防雷设计图纸（1基础防雷平面图、2屋面防雷平面图、3立面图、4四置图、5高层均压环设立图、6防雷施工大样图、7总配电图、8SPD安装系统图）2、施工阶段修改防雷设计旳修改图纸及阐明3、隐蔽工程旳图纸及施工验收记录。
4、接地装置旳接地电阻测量记录单。
5、安装避雷器旳系统安装图。
1.4防雷设施验收原则：被检防雷设施应与设计一致并符合技术规范旳规定。
已装防雷装置所用材料、安装位置、焊接面、整体布局与设计图纸规定相符, 如有修改应有修改图纸和阐明, 其修改部分应达到技术规范旳规定。
1.5防雷系统中所使用旳防雷产品应符合国标旳规定, 产品旳规格、型号、技术参数应符合设计规定。
第二节建设工程防雷设施技术规定和指标2.1基础接地技术规定和指标基础接地分为人工接地和自然基础接地两种。
2.1.1人工接地装置是指非运用建筑物基础桩地梁, 而用角钢、扁钢或专用成品制作件, 人工布设旳接地装置。
接地电阻Ri:按不同防雷类别应分别符合下列指标。
第一类和第二类防雷建筑物：Ri≤10Ω；第三类防雷建筑物：Ri≤30Ω。
2.1.2自然基础接地装置是指运用建筑物钢筋混凝土基础、桩、地梁内钢筋作为接地旳装置。
接地装置应做成环形接地接地体电阻值：自然接地体旳接地电阻Ri≤1Ω(综合信息类)或4Ω(一般类)；土壤电阻率：按用接地电阻测试仪测量旳实测值。
防雷接地及等电位施工质量验收及质量控制措施1、接地装置1.1利用建筑物基础钢筋作为接地装置，必须按照设计要求设置接地电阻测试点。
测试结电阻的接地电阻只必须符合设计要求。
1.2焊接要求：扁钢的搭接长度应不小于其宽度的二倍，三面施焊。
当扁钢宽度不同时，搭接长度以宽的为准。
圆钢的搭接长度应不小于其直径的六倍，双面施焊。
当直径不同时，搭接长度以直径大的为准。
圆钢与扁钢连接时，其搭接长度应不小于圆钢直径的六倍。
扁钢与钢管（或角钢）焊接时，除应在其接触部位两侧进行焊接外，并应焊以由扁钢弯成的弧形面（或直角形）与钢管（或角钢）焊接。
2、避雷网安装位置正确，固定牢靠，防腐良好，并且规格尺寸、弯曲半径正确。
3、接地体（线）的连接应采用焊接，焊接必须牢固无虚焊，接至电气设备上的接地线应用螺栓连接，螺栓连接处，应按现行国家标准的有关规定处理。
接地线与接地体连接用的扁钢安装及接地干线和接地分支线安装应符合下列要求：接地干线应水平或垂直敷设，在直线段不应有弯曲现象，扁钢应立放，减小散流电阻。
接地支线安装要注意，多个设备与接地干线相连接时必须每个设备用一根单独的接地支线，不允许几个设备合用一根接地支线，也不允许几根接地线并接在接地干线的一个连接点上。
4、建筑物等电位联结4.1干线应从接地装置引出并与总等电位箱端子板相连。
在顶层管道间，各强、弱电竖井及设备房间，电梯井道或按设计规定需留局部等电位箱货等电位端子排处，其等电位端子排应就近与避雷引下线和接地干线相连，并将等电位联结线预留到需做等电位联结的设备或管道附近。
各强弱电竖井及设备房间电梯井道等电位端子排应就近支线间不得串接、等电位联结内各联结导体间的连接采用焊接时，焊接处不应有夹渣、咬边、气孔及未焊透等情况。
4.2等电位联结内备联结导体间的连接采用螺栓连接时，应注意接触面光洁，有足够的接触压力和接触面积。
4.3等电位联结内务联结导体间的连接采用熔焊连接时，在腐蚀性场所应采取防腐措施。
建筑防雷验收规范建筑防雷验收规范是指对建筑物的防雷装置进行验收的一项规范。
本文将介绍建筑防雷验收规范的主要内容，以及相关要求。
一、验收范围建筑防雷验收范围主要包括建筑物整体的防雷设备和系统，包括接地装置、避雷针、避雷网、避雷带等。
二、验收要求1、组织验收建筑防雷验收由建设单位组织，验收人员应具备相关资质，并由建设单位书面委托。
2、验收基本要求(1) 验收时须参考《建筑设计防雷技术规范》、《建筑防雷装置建设与验收规范》等相关技术标准，对防雷装置的规格和材料进行检查。
(2) 验收前应先进行自查，确保防雷装置的安装、接地是否符合规范要求。
(3) 验收过程中要进行实地检查，对防雷装置的可靠性、稳定性和合理性进行评估。
3、验收要点(1) 对于接地装置，应检查接地体的数量、规格和布置是否符合要求，接地电阻是否在规定范围内。
(2) 对于避雷针，应检查避雷针的安装位置、数量和高度是否符合要求，避雷针和建筑物的距离是否符合规范。
(3) 对于避雷网，应检查避雷网的布局和网档的材质是否符合要求，网档的安装是否牢固。
(4) 对于避雷带，应检查避雷带的安装位置、数量和材料是否符合要求，避雷带与建筑物之间的接触是否良好。
4、验收记录建设单位应记录建筑防雷验收的结果，并与相关单位共同签字确认。
三、验收合格与不合格的判定1、验收合格的标准(1) 防雷装置的设计、安装和接地符合相关技术标准和规范要求。
(2) 防雷装置的可靠性、稳定性和合理性得到有效保证。
2、验收不合格的标准(1) 防雷装置的设计、安装和接地存在严重缺陷，无法保证防雷效果。
(2) 防雷装置的可靠性、稳定性和合理性无法得到有效保证。
四、验收后的整改与复验1、整改要求(1) 对于验收不合格的防雷装置，建设单位需及时进行整改，确保装置达到验收合格的要求。
(2) 整改过程中需保持与相关单位的沟通和协商。
2、复验要求(1) 进行整改后，建设单位需通知相关单位进行复验。
(2) 复验时要对整改情况进行评估，确保整改的有效性和合格性。

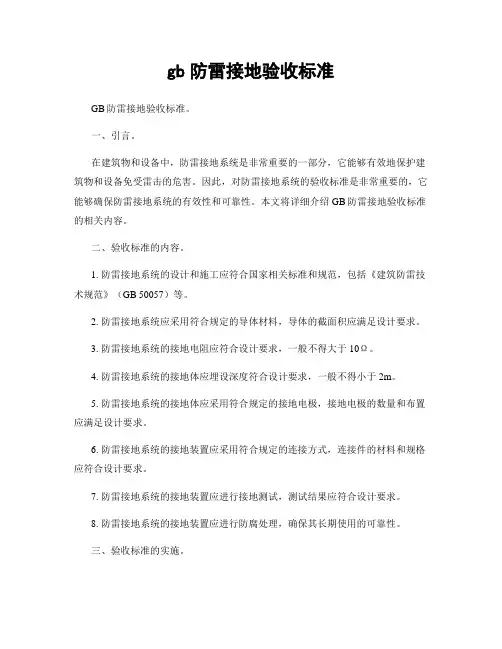

gb防雷接地验收标准GB防雷接地验收标准。
一、引言。
在建筑物和设备中，防雷接地系统是非常重要的一部分，它能够有效地保护建筑物和设备免受雷击的危害。
因此，对防雷接地系统的验收标准是非常重要的，它能够确保防雷接地系统的有效性和可靠性。
本文将详细介绍GB防雷接地验收标准的相关内容。
二、验收标准的内容。
1. 防雷接地系统的设计和施工应符合国家相关标准和规范，包括《建筑防雷技术规范》（GB 50057）等。
2. 防雷接地系统应采用符合规定的导体材料，导体的截面积应满足设计要求。
3. 防雷接地系统的接地电阻应符合设计要求，一般不得大于10Ω。
4. 防雷接地系统的接地体应埋设深度符合设计要求，一般不得小于2m。
5. 防雷接地系统的接地体应采用符合规定的接地电极，接地电极的数量和布置应满足设计要求。
6. 防雷接地系统的接地装置应采用符合规定的连接方式，连接件的材料和规格应符合设计要求。
7. 防雷接地系统的接地装置应进行接地测试，测试结果应符合设计要求。
8. 防雷接地系统的接地装置应进行防腐处理，确保其长期使用的可靠性。
三、验收标准的实施。
1. 防雷接地系统的验收应由具有相应资质的防雷技术人员进行，验收人员应对防雷接地系统的设计和施工进行全面的检查和测试。
2. 防雷接地系统的验收应包括现场检查和测试，检查内容包括接地体的埋设深度、接地电阻、接地电极的数量和布置、接地装置的连接方式等，测试内容包括接地电阻测试、接地装置的连接测试等。
3. 防雷接地系统的验收结果应进行书面记录，记录内容包括验收人员的姓名、验收时间、验收内容、验收结果等。
4. 防雷接地系统的验收结果应经建设单位或设计单位审核确认，确认内容包括验收结果是否符合设计要求、是否存在不符合要求的地方等。
5. 防雷接地系统的验收结果应报送相关部门备案，备案内容包括验收记录、审核确认文件等。
四、结论。
GB防雷接地验收标准是保障防雷接地系统有效性和可靠性的重要依据，建设单位和设计单位应严格按照验收标准的要求进行防雷接地系统的设计、施工和验收，以确保防雷接地系统的正常运行和使用。
防雷接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第二章电气装置的接地第一节一般规定?一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆下的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳（该款系沿用《电气安装施工及验收规范》GBJ232-82中条文）。
三、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子的金属底座等。
四、安装在已接地金属构架上的设备，如穿墙套管等。
五、额定电压为220V及以下的蓄电化室内的金属支架。
六、由发电厂、变电所和工业、企业区域内引出的铁路轨道。
七、与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳。
防雷工程施工规范一、总则1.1 为了保证防雷工程质量，防止雷电灾害，保护人民生命财产安全，根据《中华人民共和国建筑法》、《中华人民共和国防雷减灾管理办法》等法律法规，制定本规范。
1.2 本规范适用于新建、改建、扩建建筑物、构筑物及其附属设施的防雷工程设计、施工、验收和维护。
1.3 防雷工程施工应遵循安全、可靠、经济、合理的原则，采用先进技术，确保工程质量。
二、防雷工程设计2.1 防雷工程设计应根据建筑物、构筑物的用途、规模、地理位置、气候特点等因素，进行综合分析，确定防雷等级和防雷措施。
2.2 防雷工程设计应包括防雷装置、接地系统、防雷间距、防雷分区、防雷接地电阻等设计内容。
2.3 防雷装置应包括避雷针、避雷带、避雷网、避雷器等，应根据防雷等级和建筑物、构筑物的特点进行选择和布置。
2.4 接地系统应包括接地体、接地线、接地网等，应保证接地电阻符合设计要求，接地线应采用焊接、螺栓连接或其他可靠连接方式。
2.5 防雷间距应根据建筑物、构筑物的高度、形状、用途等因素确定，相邻建筑物、构筑物之间的防雷间距不宜小于规定的最小距离。
2.6 防雷分区应根据建筑物、构筑物的用途、规模、地理位置等因素确定，分区应合理，不应跨越防雷间距。
三、防雷工程施工3.1 防雷工程施工前，应编制施工组织设计，明确施工方法、施工顺序、安全措施等。
3.2 防雷工程施工应按照设计文件和本规范的要求进行，施工过程中应确保建筑物、构筑物的结构安全。
3.3 防雷装置的安装应符合设计要求，避雷针、避雷带、避雷网等应固定牢固，连接可靠。
3.4 接地系统的施工应符合设计要求，接地体、接地线、接地网等应符合规定的要求，接地线应焊接、螺栓连接或其他可靠连接。
3.5 防雷间距的施工应符合设计要求，相邻建筑物、构筑物之间的防雷间距不应小于规定的最小距离。
3.6 防雷分区的施工应符合设计要求，分区应合理，不应跨越防雷间距。
四、防雷工程验收4.1 防雷工程验收应按照设计文件和本规范的要求进行，验收内容包括防雷装置、接地系统、防雷间距、防雷分区等。
防雷接地验收规范防雷接地验收规范是指对防雷接地系统进行验收时需要遵循的标准和规范。
以下是一份防雷接地验收规范的示例，供参考：一、验收单位1. 防雷接地系统的验收由相关部门或专业验收机构进行，验收单位应具备相关的资质和经验。
二、验收前准备1. 验收单位应提前与建设单位进行沟通，了解项目的特点、要求和防雷接地系统的设计方案。
2. 验收单位应对防雷接地系统的设备和材料进行检查，确保其符合国家相关标准和规范。
三、验收内容1. 验收单位应对防雷接地系统的设备和材料进行全面检查，包括接闪器、接地装置、接地导体等。
2. 验收单位应对接地装置的设置位置、数量、形式等进行确认，并核查其与建筑物主体的连接情况。
3. 验收单位应对接闪器的设置位置、数量、安装方式等进行确认，并核查其与防雷地网的连接情况。
4. 验收单位应对接地导体的材质、规格、埋设深度等进行检查，并核查其与其他金属构件的连接情况。
5. 验收单位应对防雷接地系统的接地电阻进行测量，确保其符合设计要求。
6. 验收单位应对防雷接地系统的防腐保护措施进行检查，确保其有效可靠。
7. 验收单位应对防雷接地系统的接地导体、接地装置等进行标识和记录，以便日后维护和管理。
四、验收报告1. 验收单位应出具防雷接地系统的验收报告，报告内容应包括防雷接地系统的设备、材料、设置情况等详细信息。
2. 验收报告中应明确防雷接地系统的各项指标是否符合设计要求，如有不符合的情况，应提出整改意见。
五、验收后处理1. 如验收报告中存在不符合的情况，建设单位应按照验收单位提出的整改意见进行整改。
2. 建设单位应确保防雷接地系统的设备、材料和整改工程的质量，以保证系统的可靠运行。
六、验收记录1. 验收单位和建设单位应共同保存防雷接地系统的验收记录，以备日后参考和查验。
以上是一份防雷接地验收规范的示例，具体的验收要求和程序可根据实际情况进行调整和补充。
在验收过程中，要确保防雷接地系统的设备和材料符合相关标准和规范，并达到设计要求，以确保建筑物的防雷性能和安全可靠性。
建筑物防雷接地施工与验收规范建筑物的防雷接地是保障人们生命财产安全的重要环节，是防止雷击灾害的有效手段。
为了确保建筑物的安全可靠性，建筑物防雷接地施工和验收规范是必不可少的。
本文将详细介绍建筑物防雷接地施工与验收的规范要求。
一、施工要求1. 防雷材料的选用防雷接地施工所用的材料应符合国家相关标准，具有良好的导电性能和防腐性能。
常见的防雷材料包括铜材、铜排、铜母线等。
在选择材料时，应根据具体的建筑物结构和雷电环境条件进行合理选择。
2. 接地系统的设计接地系统的设计应满足建筑物的防雷要求。
设计时应根据建筑物的类型、高度、雷电密集度等因素进行合理计算和布置。
接地系统应具备良好的接地电阻和平衡性，确保对雷电能量的及时排除和分散。
3. 施工过程的规范在进行施工过程中，需要确保施工人员具有相应的资质和经验。
施工应按照设计要求进行，材料的连接应牢固可靠，接地体的埋设深度应符合规范要求。
施工过程中应注意安全，遵循相关的施工操作规范。
二、验收要求1. 施工质量的检查验收前应对接地系统的施工质量进行检查，包括接地体的埋设深度、焊接接头的牢固性、导线的连接质量等。
同时还需检查接地系统与建筑物其他部位的接触情况，确保接地系统与建筑物有良好的连接。
2. 测试设备的准备进行接地系统的验收需要相应的测试设备，如接地电阻测试仪、介电强度测试仪等。
测试设备应符合国家相关标准，并进行定期的校验和维护。
3. 接地性能的测试在验收过程中，需要对接地系统的接地电阻和接地电阻平衡性进行测试。
接地电阻的测试应根据建筑物对雷电防护的要求进行，并按照相关标准进行评估。
4. 验收报告的编写验收结束后，应编写详细的验收报告。
报告中应包括建筑物的相关信息、接地系统的设计和施工情况、测试结果以及存在的问题和改进意见等内容。
验收报告应由专业设计单位或工程技术人员签字确认，并留存备案。
总结：建筑物防雷接地施工与验收规范对保障建筑物和人员的安全至关重要。
在施工过程中，要根据规范要求选择合适的材料、合理设计接地系统，并确保施工质量符合要求。
防雷接地工程是一项重要的电气工程，为了保护建筑物及其内部设备免受雷击危害，
必须进行防雷接地工程施工及验收。
本文旨在阐明防雷接地工程施工及验收规范。
防雷接地工程施工首先要确定接地系统的布置原则，即采用什么样的接地系统，接地
点布置位置及数量，接地系统的性能要求等。
其次，根据接地系统的布置原则，准备施工
材料，安装接地装置，按规定连接接地系统，完成接地系统的施工。
最后，进行接地系统
的验收。
防雷接地工程验收主要包括以下几个方面：
一是检查接地装置的构造是否符合规定，抗震性能是否达到要求；
二是检查接地系统的性能参数，如接地电阻是否符合要求；
三是检查接地系统的布置是否符合规定；
四是检查接地系统的安装质量及工艺符合要求；
五是检查接地系统的维护保养是否规范。
只有经过上述验收，防雷接地工程才算完工，确保建筑物及其内部设备免受雷击危害。
防雷工程施工验收规范一、概述防雷工程是保护建筑物及其附属设施免受雷电危害的重要措施，是确保人民生命财产安全的重要环节。
为了保证防雷工程的施工质量，提高工程施工技术水平，确保防雷装置安全运行，制定本规范。
本规范适用于新建、改建和扩建建筑物防雷工程的施工验收。
二、施工验收要求1. 施工前审查防雷及接地工程施工前，应对设计文件及施工图进行审查，确认后方可实施。
审查应包括以下内容：（1）设计文件是否符合国家现行专项标准、规范的相关规定。
（2）施工图是否符合设计文件的要求，标注是否清晰、完整。
2. 施工质量控制防雷及接地工程的施工应符合下列要求：（1）接地装置：按照设计图尺寸位置要求，将底板内的接地扁铁、接地螺栓等连接牢固，确保接地电阻符合规定。
（2）防雷引下线及避雷带：安装位置、高度、间距应符合设计要求，固定牢固，连接可靠。
（3）等电位连接：建筑物内的金属物体、设备、线路等应与接地系统进行等电位连接，确保电气设备安全运行。
（4）电涌保护器：安装位置、型号、规格应符合设计要求，与接地系统连接可靠。
3. 施工验收程序防雷及接地工程验收应按下列程序进行：（1）施工单位自检：施工完成后，施工单位应进行自检，自检合格后向监理单位报告。
（2）监理单位验收：监理单位对施工质量进行验收，验收合格后签署验收意见。
（3）防雷检测单位检测：防雷检测单位对防雷工程进行检测，检测合格后出具检测报告。
（4）验收部门审查：验收部门对验收材料进行审查，符合要求后办理验收手续。
三、验收要求1. 验收材料施工验收应提交以下材料：（1）设计文件、施工图审查意见。
（2）施工单位自检报告。
（3）监理单位验收意见。
（4）防雷检测报告。
（5）其他相关资料。
2. 验收标准防雷及接地工程验收应符合国家现行专项标准、规范的相关规定。
四、验收结论验收部门应对防雷及接地工程进行综合评价，作出验收结论。
验收结论分为合格、不合格。
合格表示防雷工程施工质量符合规定，可以投入使用；不合格表示防雷工程施工质量不符合规定，不得投入使用。
防雷接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范.第1.0。
2条本规范适用于电气装置的接地装置安装工程的施工及验收.第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1。
0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。
第1。
0。
5条施工中的安全技术措施,应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0。
7条接地装置的施工及验收,除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2。
1。
l条电气装置的下列金属部分。
均应接地或与PEN线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门.四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆下的电力设备.九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架.十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体.十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接:一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地.二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳（该款系沿用《电气安装施工及验收规范》GBJ232-82中条文）.三、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子的金属底座等。
四、安装在已接地金属构架上的设备，如穿墙套管等。
五、额定电压为220V及以下的蓄电化室内的金属支架.六、由发电厂、变电所和工业、企业区域内引出的铁路轨道.七、与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳。
第2。
1.3条需要接地的直流系统的接地装置应符合下列要求: 一、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接.二、在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设按地装置，必要时可采取外引式接地装置或改良土壤的措施。
三、直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时，相互间的距离不应小于1m。
四、三线制直流回路的中性线宜直接接地。
第2。
l。
4条按地线不应作其他用途.[NextPage]第二节接地装置的选择第2.2.1条交流电气设备的接地可以利用下列自然接地体;一、埋设在地下的金属管道，但不包括有可燃或有爆炸物质的管道。
二、金属井管。
三、与大地有可靠连接的建筑物的金属结构。
四、水工构筑物及其类似的构筑物的金属管、桩。
第2.2。
2条交流电气设备的接地线可利用行列接地体接地：一、建筑物的金属结构（梁、柱等）及设计规定的混凝土结构内部的钢筋。
二、生产用的起重机的轨道、配电装置的外壳、走廊、平台、电梯竖井、起重机与升降机的构架、运输皮带的钢梁、电除尘器的构架等金属结构。
三、配线的钢管.第2。
2。
3条接地装置宜采用钢材。
接地装置的导体截面应符合热稳定和机械强度的要求，但不应小于表2.2.3所列规格。
大中型发电厂、110kV及以上变电所或腐蚀性较强场所的接地装置应采用热镀锌钢材，或适当加大截面。
第2。
2。
4条低压电气设备地l扯L外露的铜和铝按地线的最小截面应符合表2.2。
4的规定。
表2。
2.4低压电气设备地面上外露的铜和铝接地线的最小截面第2。
2.5条在地下不得采用裸铝导体作为接地体或接地线.第2.2。
6条利用化学方法降低土壤电阻率时，采用的降阻剂应符合下列要求；一、材料的选择应符合设计要求.二、使用的材料必须符合国家现行技术标准。
并有合格证件。
三、严格按照生产厂家使用说明书规定的操作工艺施工。
第2.2。
7条不得利用蛇皮管、管道保温层的金属外皮或金属网以及电缆金属护层作接地线.第三节接地装置的敷设第2.3.l条接地体顶面埋设深度应符合设计规定。
当无规定时。
不宜小于0。
6m。
角钢及钢管接地体应垂直配置。
除接地体外,接地体引出线的垂直部分和接地装置焊接部位应作防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
第2.3。
2条垂直接地体的间距不宜小于其长度的2倍。
水平接地体的问距应符合设计规定。
当无设计规定时不宜小于5m。
第2.3。
3条接地线应防止发生机械损伤和化学腐蚀。
在与公路、铁路或管道等交叉及其他可能使接地处遭受损伤处，均应用管子或角钢等加以保护。
接地线在穿过墙壁、楼板和地坪处应加装钢管或其他坚固的保护套,有化学腐蚀的部位还应采取防腐措施。
第2.3。
4条接地干线应在不同的两点及以上与接地网相连.自然接地体应在不同的两点及以上与接地干线或接地网相连接。
第2.3。
5条每个电气装置的接地应以单独的接地线与接地干线相连接,不得在一个接地线中串接几个需要接地的电气装置。
第2.3.6条接地体敷设完后的土沟其回填土内不应夹有石块和建筑垃圾等；外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。
第2。
3.7条明敷接地线的安装应符合下列要求：一、应便于检查。
二、敷设位置不应妨碍设备的拆卸与检修。
三、支持件间的距离，在水平直线部分宜为0.5~1.5m；垂直部分宜为1。
5～3m;；转弯部分宜为0。
3～0。
5m。
四、接地线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；在直线段上，不应有高低起伏及弯曲等情况。
五、接地线沿建筑物墙壁水平敷设时，离地面距离宜为250～300mm；接地线与建筑物墙壁间的间隙宜为10～15mm。
六、在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器。
补偿器可用接地线本身弯成弧状代替。
[NextPage]第2。
3.8条明敷接地线的表面应涂以用15～100mm宽度相等的绿色和黄色相间的条纹.在每个导体的全部长度上或只在每个区间或每个可接触到的部位上宜作出标志。
当使用胶带时,应使用双色胶带。
中性线宜涂淡蓝色标志。
第2。
3.9条在接地线引向建筑物的入口处和在检修用临时接地点处,均应刷白色底漆并标以黑色记号，其代号为“〨"（接地）。
第2.3。
10条进行检修时，在断路器室、配电间、母线分段处、发电机引出线等需临时接地的地方，应引入接地干线，并应设有专供连接临时接地线使用的接线板和螺栓。
第2.3.11条当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
第2。
3。
12条直接接地或经消弧线圈接地的变压器、旋转电机的中性点与接地体或接地干线的连接，应采用单独的接地线。
第2。
3.13条变电所、配电所的避雷器应用最短的接地线与主接地网连接。
第2。
3。
14条全封闭组合电器的外壳应按制造厂规定按地；法兰片问应采用跨接线连接，并应保证良好的电气通路. 3 x- ｝1 a/ \8 V9 j2 G ~：g0 _第2.3。
15条高压配电间隔和静止补偿装置的栅栏门铰链处应用软铜线连接，以保持良好接地。
第2。
3。
16条高频感应电热装置的屏蔽网、滤波器、电源装置的金属屏蔽外壳，高频回路中外露导体和电气设备的所有屏蔽部分和与其连接的金属管道均应接地,并宜与接地干线连接。
第2。
3.17条接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。
自然接地体与人工接地体连接处应有便于分断的断接卡。
第四节接地体（线）的连接第2。
4.l条接地体（线)的连接应采用焊接，焊接必须牢固无虚焊.接至电气设备上的接地线，应用镀锌螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接。
螺栓连接处的接触面应按现行国家标准《电气装置安装工程母线装置施工及验收规范》的规定处理。
第2。
4。
2条接地体（线)的焊接应采用搭接焊,其搭接长度必须符合下列规定:一、钢为其宽度的2倍（且至少3个棱边焊接)。
二、圆钢为其直径的6倍。
三、圆钢与扁钢连接时，其长度为圆钢直径的6倍。
四、扁纳与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外。
并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形（或直角形）与钢管(或角钢）焊接。
第2。
4.3条利用本规范第2.2。
2条所述的各种金属构件、金属管道等作为接地线时，应保证其全长为完好的电气通路。
利用串联的金属构件、金属管道作接地线时，应在其串接部位焊接金属跨接线。
第五节避雷针(线、带、网)的接地第2.5.l条避雷针（线、带、网)的接地除应符合本章上述有关规定外，尚应遵守下列规定：一、避雷针（带）与引下线之间的连接应采用焊接。
二、避雷针(带）的引下线及接地装置使用的紧固件均应使用镀锌制品。
当采用没有镀锌的地脚螺栓时，应采取防腐措施。
三、建筑物L的防雷设施采用多根引下线时，宜在各引下线距地面的1.5～1.8m处设置断接卡，断接卡应加保护措施.四、装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。
筒体底部应有两处与接地体对称连接。
五、独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。
当小于3m时，应采取均压措施或铺设卵石或沥青地面.六、独立避雷针（线）应设置独立的集中接地装置。
当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点,沿接地体的长度不得小于15m。
七、独立避雷针的接地装置与接地网的地中距离不应小于3m. 八、配电装置的架构或屋顶上的避雷针应与接地网连接，并应在其附近装设集中接地装置. 第2。
5.2条建筑物上的避雷针或防雷金属网应和建筑物顶部的其他金属物体连接成一个整体。
第2。
5。
3条装有避雷针和避雷线的构架上的照明灯电源线．必须采用直埋于土壤中的带金属护层的电缆或穿入金属管的针线。
电缆的金属护层或金属管必须接地，埋入土壤中的长度应在10m以上,方可与配电装置的接地网相连或与电源线、低压配电装置相连接。
第2.5。
