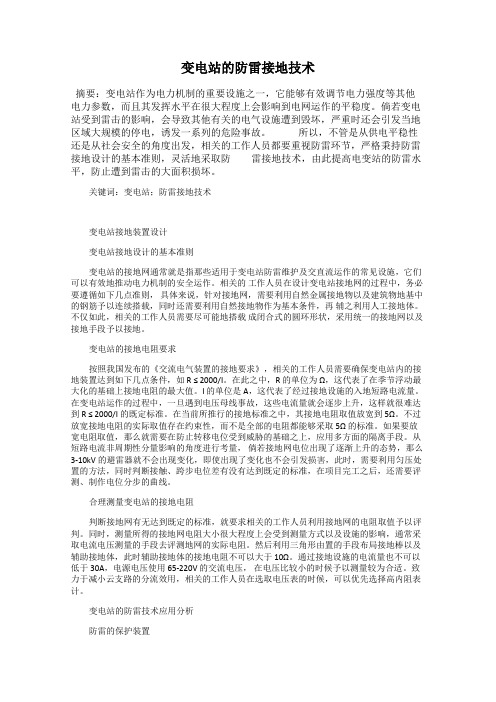

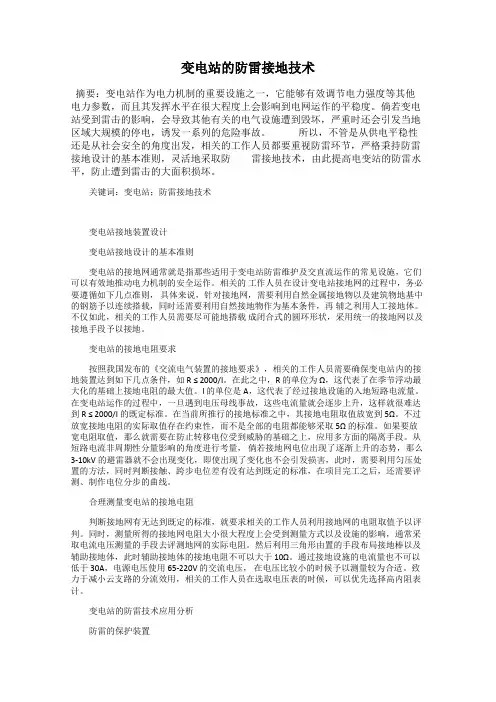

变电站的防雷接地技术摘要：变电站作为电力机制的重要设施之一，它能够有效调节电力强度等其他电力参数，而且其发挥水平在很大程度上会影响到电网运作的平稳度。
倘若变电站受到雷击的影响，会导致其他有关的电气设施遭到毁坏，严重时还会引发当地区域大规模的停电，诱发一系列的危险事故。
所以，不管是从供电平稳性还是从社会安全的角度出发，相关的工作人员都要重视防雷环节，严格秉持防雷接地设计的基本准则，灵活地采取防雷接地技术，由此提高电变站的防雷水平，防止遭到雷击的大面积损坏。
关键词：变电站；防雷接地技术变电站接地装置设计变电站接地设计的基本准则变电站的接地网通常就是指那些适用于变电站防雷维护及交直流运作的常见设施，它们可以有效地推动电力机制的安全运作。
相关的工作人员在设计变电站接地网的过程中，务必要遵循如下几点准则，具体来说，针对接地网，需要利用自然金属接地物以及建筑物地基中的钢筋予以连续搭载，同时还需要利用自然接地物作为基本条件，再辅之利用人工接地体。
不仅如此，相关的工作人员需要尽可能地搭载成闭合式的圆环形状，采用统一的接地网以及接地手段予以接地。
变电站的接地电阻要求按照我国发布的《交流电气装置的接地要求》，相关的工作人员需要确保变电站内的接地装置达到如下几点条件，如R ≤ 2000/I。
在此之中，R 的单位为Ω，这代表了在季节浮动最大化的基础上接地电阻的最大值。
I 的单位是 A，这代表了经过接地设施的入地短路电流量。
在变电站运作的过程中，一旦遇到电压母线事故，这些电流量就会逐步上升，这样就很难达到R ≤ 2000/I 的既定标准。
在当前所推行的接地标准之中，其接地电阻取值放宽到5Ω。
不过放宽接地电阻的实际取值存在约束性，而不是全部的电阻都能够采取5Ω 的标准。
如果要放宽电阻取值，那么就需要在防止转移电位受到威胁的基础之上，应用多方面的隔离手段。
从短路电流非周期性分量影响的角度进行考量，倘若接地网电位出现了逐渐上升的态势，那么3-10kV 的避雷器就不会出现变化，即使出现了变化也不会引发损害，此时，需要利用匀压处置的方法，同时判断接触、跨步电位差有没有达到既定的标准，在项目完工之后，还需要评测、制作电位分步的曲线。
题目：变电站防雷接地技术内容摘要变电站接地系统的合理与否是直接关系到人身和设备安全的重要问题。
随着电力系统规模的不断扩大，接地系统的设计越来越复杂。
变电站接地包含工作接地、保护接地、雷电保护接地。
工作接地即为电力系统电气装置中，为运行需要所设的接地；保护接地即为电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地；雷电保护接地即为为雷电保护装置向大地泄放雷电流而设的接地。
变电站接地网安全除了对接地阻抗有要求外，还对地网的结构、使用寿命、跨步电位差、接触电位差、转移电位危害等提出了较高的要求。
关键词：变电站；防雷保护；接地装置目录内容摘要 (I)1 绪论 (1)1.1 课题研究的意义 (1)1.2 变电站防雷接地的研究背景 (2)1.3 本次论文的主要工作 (2)2 变电站的防雷保护 (4)2.1 变电站的直击雷保护 (4)2.2 变电站的侵入波保护 (6)2.3 变电站的进线段保护 (6)2.4 避雷针与避雷线的保护范围的计算 (7)2.5 变电站进线防雷保护 (8)3 变电站的防雷接地 (9)3.1 接地概述 (9)3.2 接地电阻 (9)3.3 变电所接地装置 (10)3.4 变电所接地的原则 (11)3.5 降低变电所接地装置工频接地电阻的措施 (12)4 变电所防雷接地设计实例 (13)4.1 变电所的规模 (13)4.2 变电所位置的自然条件 (14)4.3 避雷针的设置及防雷保护校验 (15)4.4 接地装置的设置 (17)5 结论 (18)参考文献 (19)1 绪论1.1 课题研究的意义接地是避雷技术最重要的环节，不管是直击雷，感应雷或其它形式的雷，都将通过接地装置导入大地。
因此，没有合理而良好的接地装置，就不能有效地防雷。
从避雷的角度讲，把接闪器与大地做良好的电气连接的装置称为接地装置。
接地装置的作用是把雷电对接闪器闪击的电荷尽快地泄放到大地，使其与大地的异种电荷中和。
变电所怎么防雷变电所防雷保护措施有关变电所防雷的保护措施，认真介绍了变电所受到雷击的重要原因，变电所防雷的原则，外部防雷和内部防雷，防雷等电位连接，变电所防雷的实在措施等。
变电所防雷保护措施一、变电所受到雷击的重要原因供电系统在正常运行时，电气设备的绝缘处于电网的额定电压作用之下，但是由于雷击的原因，供配电系统中某些部分的电压会大大超过正常状态下的数值。
通常情况下变电所雷击有两种情况：一是雷直击于变电所的设备上；二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所。
表现形式：1、直击雷过电压。
雷云直接击中电力装置时，形成强大的雷电流，雷电流在电力装置上产生较高的电压，雷电流通过物体时，将产生有破坏作用的热效应和机械效应。
2、感应过电压。
当雷云在架空导线上方，由于静电感应，在架空导线上积聚了大量的异性束缚电荷，在雷云对大地放电时，线路上的电荷被释放，形成的自由电荷流向线路的两端，产生很高的过电压，此过电压会对电力网络造成危害。
因此，架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所，是导致变电所雷害的重要原因，若不实行防护措施，势必造成变电所电气设备绝缘损坏，引发事故。
二、变电所防雷的原则针对变电所的特点，其总的防雷原则是将绝大部分雷电流直接接闪引入地下泄散（外部保护）；堵塞沿电源线或数据、信号线引入的过电压波（内部保护及过电压保护）；限制被保护设备上浪涌过压幅值（过电压保护）。
这三道防线，相互搭配，各行其责，缺一不可。
应从单纯一维防护（避雷针引雷入地无源保护），工变电器为三维防护（有源和无源防护），包括：防直击雷，防感应雷电波侵入，防雷电电磁感应等多方面系统加以分析。
1、外部防雷和内部防雷避雷针或避雷带、避雷网引下线和接地系统构成外部防雷系统，重要是为了保护建筑物免受雷击引起火灾事故及人身安全事故；而内部防雷系统则是防止雷电和其它形式的过电压侵入设备中造成损坏，这是外部防雷系统无法保证的。
变电站的防雷及接地保护避雷针与被保护物之间，应保持足够的安全距离，即Sk>0.3Rsh+0.1h；Sd>0.3Rsh，其中Rsh为避雷装置的冲击接地电阻；h 为被保护物的高度。
条件许可时，Sk与Sd应尽量大。
一般情况下，Sk>5m，Sd>3m。
避雷装置接地电阻不能太大，否则将增加避雷装置的高度，成本增加。
一般土壤工频接地电阻不大于10Ω。
35kV及以下配电装置的构架或房顶，用独立避雷针保护，装设在距离人行道路大于3m，也可采取均压措施，或铺设50～80mm的沥青加碎石层。
60kV及以上配电装置，可将避雷针（线）安装于架构或房顶。
所有被保护的设备均应在避雷针保护范围内。
一、电气装置接地要求1.接地要求（1）一般要求①接地。
为保证人身和设备安全，电气设备外壳宜接地；交流电气设备充分利用自然接地体，但要校验自然接地体的稳定性；直流电路中，不应利用自然接地体作电流电路的接地线或接地体。
②接地电阻。
设计接地装置时，考虑土壤干燥或冻结等因素，保证接地电阻符合要求。
③接地距离。
不同用途和不同电压的电气设备，除另有规定外，用一个总接地体，但电气设备的工作接地和保护接地，应与防雷接地分开，并保持安全距离。
④中性线。
中性点直接接地的供用电系统中，装设能迅速自动切除接地短路故障的保护装置；中性点非直接接地的供用电系统中，装设迅速反映接地故障的信号装置，必要时可装设延时自动切除故障装置。
（2）防静电接地要求①可靠连接。
车间内每个系统设备和管道应可靠连接，接头处接触电阻小于0.03Ω。
②接地连接。
车间内和栈桥上等平行管道，相距约10cm时，每隔20m要互相连接一次；相交或相距近于10cm的管道，应互相连接，管道与金属构架相距10cm处要互相连接。
③气体场所接地。
气体产品输送管干线头尾部和分支线处都应接地；贮存液化气体、液态氮氢化合物及其他有火灾危险的液体贮液罐，贮存易燃气体贮气罐等都应接地。
（3）特殊设备接地要求①接地体。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改变电站接地设计及防雷技术(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes变电站接地设计及防雷技术(最新版)引言变电站接地系统的合理与否是直接关系到人身和设备安全的重要问题。
随着电力系统规模的不断扩大，接地系统的设计越来越复杂。
变电站接地包含工作接地、保护接地、雷电保护接地。
工作接地即为电力系统电气装置中，为运行需要所设的接地；保护接地即为电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地；雷电保护接地即为为雷电保护装置向大地泄放雷电流而设的接地。
变电站接地网安全除了对接地阻抗有要求外，还对地网的结构、使用寿命、跨步电位差、接触电位差、转移电位危害等提出了较高的要求。
1变电站接地设计的必要性接地是避雷技术最重要的环节，不管是直击雷，感应雷或其它形式的雷，都将通过接地装置导入大地。
因此，没有合理而良好的接地装置，就不能有效地防雷。
从避雷的角度讲，把接闪器与大地做良好的电气连接的装置称为接地装置。
接地装置的作用是把雷电对接闪器闪击的电荷尽快地泄放到大地，使其与大地的异种电荷中和。
变电站的接地网上连接着全站的高低压电气设备的接地线、低压用电系统接地、电缆屏蔽接地、通信、计算机监控系统设备接地，以及变电站维护检修时的一些临时接地。
如果接地电阻较大，在发生电力系统接地故障或其他大电流入地时，可能造成地电位异常升高；如果接地网的网格设计不合理，则可能造成接地系统电位分布不均，局部电位超过规定的安全值，这会给出运行人员的安全带来威胁，还可能因反击对低压或二次设备以及电缆绝缘造成损坏，使高压窜入控制保护系统、变电站监控和保护设备会发生误动、拒动，酿成事故，甚至是扩大事故，由此带来巨大的经济损失和社会影响。

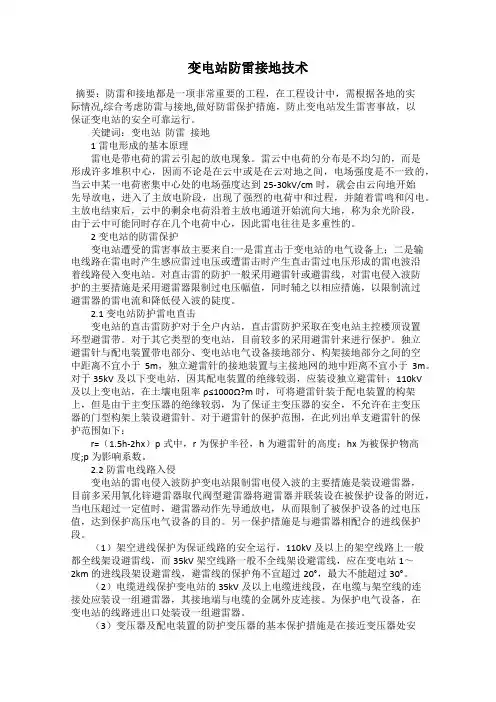

变电站防雷接地技术摘要：防雷和接地都是一项非常重要的工程，在工程设计中，需根据各地的实际情况,综合考虑防雷与接地,做好防雷保护措施，防止变电站发生雷害事故，以保证变电站的安全可靠运行。
关键词：变电站防雷接地1雷电形成的基本原理雷电是带电荷的雷云引起的放电现象。
雷云中电荷的分布是不均匀的，而是形成许多堆积中心，因而不论是在云中或是在云对地之间，电场强度是不一致的，当云中某一电荷密集中心处的电场强度达到25-30kV/cm时，就会由云向地开始先导放电，进入了主放电阶段，出现了强烈的电荷中和过程，并随着雷鸣和闪电。
主放电结束后，云中的剩余电荷沿着主放电通道开始流向大地，称为余光阶段，由于云中可能同时存在几个电荷中心，因此雷电往往是多重性的。
2变电站的防雷保护变电站遭受的雷害事故主要来自:一是雷直击于变电站的电气设备上；二是输电线路在雷电时产生感应雷过电压或遭雷击时产生直击雷过电压形成的雷电波沿着线路侵入变电站。
对直击雷的防护一般采用避雷针或避雷线，对雷电侵入波防护的主要措施是采用避雷器限制过电压幅值，同时辅之以相应措施，以限制流过避雷器的雷电流和降低侵入波的陡度。
2.1变电站防护雷电直击变电站的直击雷防护对于全户内站，直击雷防护采取在变电站主控楼顶设置环型避雷带。
对于其它类型的变电站，目前较多的采用避雷针来进行保护。
独立避雷针与配电装置带电部分、变电站电气设备接地部分、构架接地部分之间的空中距离不宜小于5m，独立避雷针的接地装置与主接地网的地中距离不宜小于3m。
对于35kV及以下变电站，因其配电装置的绝缘较弱，应装设独立避雷针；110kV及以上变电站，在土壤电阻率ρ≤1000Ω?m时，可将避雷针装于配电装置的构架上，但是由于主变压器的绝缘较弱，为了保证主变压器的安全，不允许在主变压器的门型构架上装设避雷针。
对于避雷针的保护范围，在此列出单支避雷针的保护范围如下：r=（1.5h-2hx）p式中，r为保护半径，h为避雷针的高度；hx为被保护物高度;p为影响系数。
变电站的防雷保护措施变电站是电力系统中重要的设备，也是较为脆弱的环节。
雷电是造成电力设备损坏的主要原因之一，因此对于变电站的防雷保护措施非常重要。
以下是变电站常用的几种防雷措施：1.接闪器的安装：接闪器是变电站中常用的防雷设备，它主要通过对雷电电流进行导引，将雷电电流引入地下，保护变电设备。
在变电站的高处，如厂房屋顶、铁塔等地方安装接闪器，以确保变电站安全。
2.金属屋顶和金属网的应用：在变电站的建筑物周围，可采用金属板覆盖屋顶以及安装金属网，它们可以起到导电、接地的作用，将雷电电荷集中引向地下。
金属屋顶和金属网是一种比较传统的防雷方法，在变电站中仍然被广泛使用。
3.外部接地系统的建设：外部接地系统是变电站防雷措施中非常关键的一环，它可以将变电站系统中的雷电电荷引入地下，从而保护变电设备。
这要求变电站建设时，考虑到土壤的特性和变电设备的类型，合理设计外部接地系统，确保接地电阻低于规定标准。
4.防雷装置的使用：变电站内部设备中常常使用一些防雷装置，如避雷器、过压限流器等。
避雷器是一种能够快速放电吸收过电压能量的装置，它可以保护变电设备免受雷击。
过压限流器可以通过限制过压电流，保护变电设备不受损坏。
5.设备的绝缘：绝缘是保护变电设备免受雷击的重要手段之一、在变电站中，应合理选择绝缘材料，对设备进行绝缘处理，从而减少雷电对设备的影响。
6.监测系统的建设：变电站防雷措施的有效性需要通过监测系统进行实时监测与分析。
通过安装合适的监测设备，及时发现可能存在的雷电威胁，并采取相应的处理措施，可以有效降低雷电对变电站的影响。
总结起来，变电站的防雷保护措施主要包括接闪器的安装、金属屋顶和金属网的应用、外部接地系统的建设、防雷装置的使用、设备的绝缘以及监测系统的建设等。
通过综合应用这些措施，可以有效保护变电站设备免受雷电的侵害，确保电力系统的正常运行。

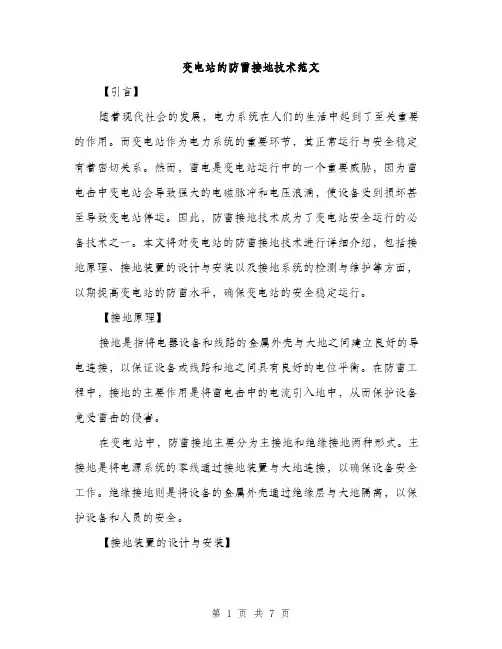

变电站的防雷接地技术范文【引言】随着现代社会的发展，电力系统在人们的生活中起到了至关重要的作用。
而变电站作为电力系统的重要环节，其正常运行与安全稳定有着密切关系。
然而，雷电是变电站运行中的一个重要威胁，因为雷电击中变电站会导致强大的电磁脉冲和电压浪涌，使设备受到损坏甚至导致变电站停运。
因此，防雷接地技术成为了变电站安全运行的必备技术之一。
本文将对变电站的防雷接地技术进行详细介绍，包括接地原理、接地装置的设计与安装以及接地系统的检测与维护等方面，以期提高变电站的防雷水平，确保变电站的安全稳定运行。
【接地原理】接地是指将电器设备和线路的金属外壳与大地之间建立良好的导电连接，以保证设备或线路和地之间具有良好的电位平衡。
在防雷工程中，接地的主要作用是将雷电击中的电流引入地中，从而保护设备免受雷击的侵害。
在变电站中，防雷接地主要分为主接地和绝缘接地两种形式。
主接地是将电源系统的零线通过接地装置与大地连接，以确保设备安全工作。
绝缘接地则是将设备的金属外壳通过绝缘层与大地隔离，以保护设备和人员的安全。
【接地装置的设计与安装】为了确保接地效果良好，接地装置的设计与安装十分关键。
下面将分别介绍主接地和绝缘接地的设计与安装。
1. 主接地的设计与安装主接地的设计与安装需要考虑以下几个因素：（1）接地电阻：接地电阻是指接地装置引入地中的电流通过地下电阻层流向大地的电阻。
为了确保接地效果良好，接地电阻应控制在一定范围内。
通常，根据变电站的规模和使用需求，接地电阻应小于10欧姆。
（2）接地装置的选型：接地装置的选型应根据变电站的具体情况进行，包括使用环境、功率负载和地质条件等。
常见的接地装置包括接地网、接地极和接地带等。
（3）接地装置的布置：接地装置应均匀地分布在变电站的不同位置，从而形成一个完整的接地系统。
同时，为了避免接地装置之间的干扰，应保持适当的距离。
（4）接地装置的连接方式：接地装置的连接方式应采用良好的接地线，确保连接可靠。
变电站防雷接地技术摘要：近些年来，中国经济的发展带动了技术进步，电力系统发展得越来越完善，整个电力系统的运行安全也得到了很大的保障。
但值得注意的是，对于雷电这种自然因素的预防依然应得到重视。
特别是在某些多雨的地区和春秋季节，雷电发生的频率增大，使得安全事故发生得越来越多。
雷击不仅会对供电系统的安全稳定产生影响，也严重威胁着工作人员的生命安全。
为应对该问题，对变电站的防雷接地技术进行了探讨。
关键词：变电站；防雷接地技术；应用要点中图分类号：TM862文献标识码：A引言变电站在整个电力系统中占据着不可替代的位置，不但可对电力参数进行控制、调节，而且其运行会直接对电网中的设备产生影响。
如果雷击等自然灾害对变电站造成损害，则会导致整个电网中的设备出现故障，更严重的会导致大面积停电，引发安全事故。
因此，必须严格执行变电站的防雷工作。
技术人员应提高对防雷工作的重视度，加大对防雷接地技术研究的投入，结合具体环境灵活应用技术，从而防止变电站遭受雷击而导致设备受损的情况发生。
本文在对常见的雷击危害类型及雷击对变电站的影响进行分析之后，对变电站的防雷接地技术进行详细分析，可为未来变电站预防雷击方面的工作提供一定的技术指导。
1雷击对变电站设备及供电系统的影响变电站供电系统正常工作状态下，其电压始终保持在安全的工作电压范围之内，但雷击导致整个系统电压过大，使得设备承载过大，造成损伤。
一般来说，变电站受到雷击的影响主要表现为：a)雷电直接击打于变电站设施上；b)雷击所产生的电流通过导线对变电站设备产生影响；c)变电站通讯系统受到雷击作用。
雷电现象与其变电站所在的位置息息相关。
一般来说，内陆地区比沿海地区发生雷电现象的次数多。
但无论可能性大小，雷击所带来的危害都不可忽视。
雷电在产生的过程中会伴随着过大的电流，电流穿过大气层后会产生大量的能量。
如果发生雷击，这部分能量将会全部施加到变电站设备上，对设备及供电系统造成很大的损害，更严重的情况下还会发生触电事故，威胁着人员生命安全。
变电站的防雷接地技术范文一、引言现代社会对电力供应的要求越来越高，而变电站作为电力系统的重要组成部分，必须具备稳定可靠的运行能力。
然而，雷电是变电站运行安全的主要威胁之一。
为了确保变电站的正常运行，防雷接地技术成为了必不可少的一环。
本文将重点探讨变电站的防雷接地技术，并对其进行详细阐述。
二、变电站的防雷接地技术概述防雷接地技术是指在建设变电站时采取一系列措施，使其具备良好的接地系统，以有效抵御雷击对变电站的影响。
变电站的防雷接地技术主要包括以下几个方面：1. 接地装置的设计和维护：接地装置是变电站防雷接地技术的核心。
它通过将变电站与大地之间建立良好的导电路径，将雷电流尽量引入地下，在保护变电设备的同时减少雷击对人身安全的伤害。
接地装置的设计应符合国家标准，并且需定期检查和维护，确保其连接良好，能够有效地引导雷电流。
2. 引下装置的设置：引下装置是指为了将雷电流引导到接地装置而设置的导线和支架等设备。
引下装置的设置位置应根据变电站的具体情况确定，以确保雷电流可以快速而稳定地引导至地下。
3. 防雷网的建设：防雷网是指在变电站周围设置一定高度的金属栅格，以防止雷电通过地面路径进入变电站，从而减少对变电设备的损坏。
防雷网应与接地装置相连接，并且设置合理，以确保雷电流能够有效排除。
4. 防雷避雷器的使用：防雷避雷器是变电站防雷接地技术中的重要设备之一。
它可以在雷电击中变电站时，迅速吸收并释放雷电能量，保护变电设备的安全运行。
防雷避雷器的选用应根据变电站的电压等级和环境条件确定，并定期进行检测和更换。
三、变电站防雷接地技术的关键问题在实际应用中，变电站的防雷接地技术面临着一些关键问题需要解决。
以下是其中的几个重要问题：1. 接地电阻的控制：接地电阻是衡量接地装置性能的重要指标之一。
接地电阻越小，说明接地装置中电流的传输能力越强，从而能够更好地抵御雷电的冲击。
因此，变电站的防雷接地技术应注重控制接地电阻，以达到更好的防雷效果。
题目：变电站防雷接地技术内容摘要变电所是电力系统的重要组成部分，因此它是防雷的重要保护部位。
其中，变电站防雷接地系统的合理与否是直接关系到人身和设备安全的重要问题。
随着变电站规模的不断扩大，其接地系统的设计越来越复杂。
因而接地问题必须受到充分的重视。
本论就针对此问题做出了一定的研究。
本文首先介绍了雷电的基本知识，然后分析了变电站防雷的基本方法，给出了变电站防雷接地的基本方法和原则。
