人教版九年级物理分节练习及答案17-4《欧姆定律在串、并联电路中的应用》(2)

人教版九年级物理17.4 欧姆定律在串并联电路中的应用（含答案）一、选择题（本大题共7道小题）1. 从欧姆定律可导出R＝UI，下列说法正确的是()A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变2. 如图是研究并联电路电流特点的实物图．电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时() A. 甲表示数不变，乙表示数变大 B. 甲表示数变小，乙表示数变大C. 甲表示数变大，乙表示数不变D. 甲表示数变小，乙表示数不变3. 如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是()A. 总电阻变小B. 电流表的示数变小C. 电压表的示数变大D. 滑动变阻器接入电路中的电阻变小4. 如图所示，电源电压不变，R1为定值电阻，开关闭合当R2的滑片向左移动的过程中，下列判断正确的是()A. 示数变小，示数变大B. 示数变小，示数变小C. 示数变大，示数变小D. 示数变大，示数变大5. 我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器(气敏电阻)，R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是()A. 当酒精浓度减小时，R的阻值减小B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小6. 如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器滑片P 向左移动时，以下说法正确的是()A. 两电流表示数的差值变小B. 电压表示数与电流表示数的比值不变C. 电压表示数与电流表示数的比值不变D. 电压表示数与电流表示数的乘积变大7. 如图所示的电路中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙＝5∶3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙是()A. 2∶5B. 3∶5C. 2∶3D. 5∶2二、填空题（本大题共7道小题）8. 小英按图甲所示的电路图连接实验电路，测量电阻R x的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V，电流表的示数为________A，待测电阻R x的阻值为________Ω.9. 如图所示，把一个未知电阻R x与一个阻值为10 Ω的电阻R串联接到某恒稳电源上后，闭合开关S，电流表的示数为0.3 A；断开开关S，将10 Ω电阻换成20 Ω后再闭合开关，这时电流表的示数变为0.2 A，则未知电阻R x的值是________Ω，电源电压为________V.10. 如图甲所示电路，闭合开关S后两电流表的指针指在同一位置，两表的示数如图乙所示，则L1灯的电流为________A，两灯电阻之比为R1：R2＝________．11. 如图所示电路中，电源电压不变，只闭合开关S3，R1和R2是________联的，再断开S3，闭合开关S1、S2，电流表示数________，电压表示数________(后两空均选填“变大”、“变小”或“不变”)．12. 甲、乙两地之间沿直线架设了两条输电线，输电线的线芯用铜导线，是为了减少因电流的________效应而损失的电能．已知每条输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地将电流表接入如图所示的电路，电压表应接在________(选填“AB”或“CD”)两点之间；若电压表和电流表的示数分别为4 V和0.5 A，则短路位置离甲地________km.13. 滑动变阻器是电学实验中常用的基本器材，它接入电路中有如图所示的两种基本接法．电阻R0与滑动变阻器R的最大电阻值相等，电源电压为10 V.(1)为保护电路，闭合开关前，图(乙)中的滑动变阻器触头应移到________端．(2)移动滑动触头，图(甲)中R0两端电压变化范围是________V，图(乙)中R0两端电压变化范围是________V.14. 如图所示，电源电压不变，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.只闭合S，电流表、示数之比为________，电压表、示数之比为________．再闭合S1、S2，电流表、示数之比为________，电压表、示数之比为________．三、解答题（本大题共3道小题）15. 如图所示，甲为电路的连接情况，R1＝20 Ω，R2为滑动变阻器，乙为R3的I－U图像，电源电压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6 A ；若滑片P在b端，则电压表示数为8 V．求：(1)电源电压．(2)滑动变阻器R2的最大阻值．(3)当S1、S2均闭合，且滑片P在a端时，求电流表的示数．16. 如图所示，电源电压保持不变，R1＝10 Ω.当闭合开关S，滑动变阻器滑片P 从a端移到b端，两电表示数变化关系用图乙线段AB表示．求：(1)电源电压．(2)滑片P滑到ab中点时电压表的示数．17. 如图甲所示是一种家庭水箱水位测量装置示意图，电源电压18 V保持不变，电压表量程0～15 V，电流表量程0～3 A，R0是阻值为10 Ω的定值电阻，R1是长20 cm、阻值为20 Ω的电阻丝，滑片P把电阻丝与轻质弹簧的指针连在一起．圆柱体M长80 cm，底面积为200 cm2.当水位处于最高处时，M刚好浸没在水中，滑片P恰好在R1的最上端．轻质弹簧阻值不计，M全部露出水面前，弹簧的伸长长度ΔL始终与受到的拉力F成正比，如图乙所示．(1)当水位下降时，电路中示数会随之减小的电表是______．(2)当水位处于最高处时，电压表的示数为多少？(3)当水位下降，圆柱体露出水面部分的长度为50 cm时，电流表示数为多少(g 取10 N/kg)?人教版九年级物理17.4 欧姆定律在串并联电路中的应用（含答案）-答案一、选择题（本大题共7道小题）1. 【答案】D【解析】电阻是导体本身的一种性质，其大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关．所以，当电压为0时，电流增大2倍时或电压增大2倍时，电阻的阻值不变，故A、B、C错误，D正确．故选D.2. 【答案】D【解析】并联电路中各支路之间互不影响；根据图示，开关S在干路中，控制整个电路的通断，开关S1与灯串联，控制通过该灯的电流，电流表甲测量干路中的电流，电流表乙测量支路中的电流，即开关S和S1闭合，电流表甲测量通过两灯的电流之和；断开S1，电流表甲只测量一条支路中的电流，即电流表甲读数变小；而电流表乙读数不变，故选D.3. 【答案】B【解析】滑动变阻器的滑片向右滑动时，滑动变阻器接入电路中的阻值变大，电路中的总阻值变大，A、D错误；根据欧姆定律可知通过电路中的电流变小，电流表的示数变小，B正确；根据U＝IR可知，R1两端的电压变小，C错误．故选B.4. 【答案】A【解析】定值电阻R1与滑动变阻器R2串联，当滑动变阻器的滑片P向左移动时，滑动变阻器R2阻值连入的电阻变小，电路的总电阻R变小，由于电源电压保持不变，由欧姆定律I ＝UR可知，电路的电流变大，故示数变大；由于通过R1的电流变大，而电阻R1的阻值不变，由U＝IR可知R1两端的电压变大，电压表所测电压为R2两端电压，U2＝U总－U1所以其示数变小，因此表的示数变大、表的示数变小，所以B、C 、D 三个选项都错误；故选A 5. 【答案】C 【解析】由图乙可知，R 的阻值与酒精浓度成反比例关系选项解读正误A 当酒精浓度减小时，R的阻值增大×B 由图甲可以看出，电阻R和R0串联，通过R0的电流为电流表示数，夹在R0两端的电压为电压表示数，所以不管酒精浓度是否变化，电压表与电流表的示数之比始终等于R0的阻值，R0不变，比值不变×C 当酒精浓度增大时，酒精传感器R的阻值变小，R0阻值不变，由串联电路电压的分配关系可知，R分得电压变小，则R0两端的电压变大，电压表的示数变大√D 当酒精浓度增大时，酒精传感器R的阻值变小，R0阻值不变，电路中的总电阻变小，电源电压不变，由I＝UR可得电路中的电流变大×6. 【答案】C【解析】闭合开关S后，定值电阻R2和滑动变阻器R1是并联的，干路上没有任何用电器，电流表在干路上，在R2的支路中．滑片P向左移时，R1变小，电压表示数不变，R2中的支路电流不变，故电流表的示数不变，而滑动变阻器R1中的支路电流增大了，干路中的总电流随之增大，所以电流表的示数变大了．两只电流表的差值变大了(滑动变阻器R1中的支路电流)；电压表与电流表的比值(总电阻)变小了；电压表与电流表的比值(定值电阻R2)不变；电流表示数与电流表的乘积不变．故A、B、D选项均错误，故选C.7. 【答案】A【解析】由电路图知，当开关S闭合，甲、乙两表为电压表时，R 1、R 2串联，甲测量的是总电压U ，乙测R 2两端电压U 2，两表的示数之比U 甲∶U 乙＝5∶3，则R 2两端电压为U 2＝35U ，则R 1两端电压为U 1＝U －35U ＝25U ，由串联分压知：R 1R 2＝U 1U 2＝25U35U ＝23；由电路图可知，当开关S 断开，甲、乙为电流表时，R 1、R 2并联，甲测通过R 2的电流I 2，乙测干路电流I ，两表示数之比I 甲I 乙＝I 2I 1＋I 2＝U R 2U R 1＋U R 2＝R 1R 1＋R 2＝R 1R 1＋1.5R 1＝25.所以B 、C 、D 错误，故选A.二、填空题（本大题共7道小题）8. 【答案】2 0.5 4 【解析】电压表接0～3 V 的量程，示数为2 V ．电流表接0～0.6 A 的量程，示数为0.5 A ．根据欧姆定律的变形式可知，待测电阻的阻值为R x ＝U I ＝2 V0.5 A ＝4 Ω.9. 【答案】106 【解析】由电路图可知，R x 与R 串联，电流表测电路中的电流，当R ＝10 Ω，电流表的示数I ＝0.3 A 时，电源的电压：U ＝I (R x ＋R )＝0.3 A×(R x ＋10 Ω)，当R ′＝20 Ω，电流表的示数I ′＝0.2 A 时，电源的电压：U ＝I ′(R x ＋R ′)＝0.2 A×(R x ＋20 Ω)，因电源电压不变，所以，0.3 A ×(R x ＋10 Ω)＝0.2 A×(R x ＋20 Ω)，解得：R x ＝10 Ω，电源的电压U ＝I (R x ＋R )＝0.3 A ×(10 Ω＋10 Ω)＝6 V .10. 【答案】21∶4 【解析】首先利用“去表法”判断电路的连接方式为并联，电流表测量灯L 2的电流，电流表测量干路电流．两表指在同一位置，说明两表所用量程不同，分别为0～0.6 A 和0～3 A ，所以两电流表示数分别为0.5 A 和2.5 A ，根据并联电路中电流规律可知通过L 1的电流I 1＝I －I 2＝2.5 A －0.5 A ＝2A ；再根据并联电路分流原理可知，R 1R 2＝I 2I 1＝0.5 A 2 A ＝14.11. 【答案】串变大 变大 【解析】只闭合开关，S 3，R 1与R 2组成串联电路；电压表测R 1两端电压；再断开开关S 3，闭合S 1、S 2时，R 1与R 2并联，电压表测电源两端电压，示数增大，电流表测干路电流示数也增大．12. 【答案】热AB 20 【解析】因电流的热效应而使电能损失；短路出现在CD ，电压表接在AB 之间，那么测的就是ACDB 段的电压；R ＝U I ＝4 V0.5 A ＝8 Ω，所以总长度是8 Ω0.2 Ω＝40 km ，CD 段导线电阻不计，那么AC 和BD 段各占20 km.13. 【答案】(1)d(2)5－10 0－10 【解析】(1)闭合关开前，移动滑片使滑动变阻器接入电路的阻值最大，由乙图可知，滑动变阻器的触头应该移动到d 端；(2)由甲图可知，R 0与R 串联在电路中当滑动变阻器触头在a 端时，只有R 0接入电路，此时R 0两端的电压为电源电压10 V ，根据串联电路中电阻的分压原理可知，当滑动变阻器向b 端滑动过程中，电阻R 0两端的电压变小，当滑动变阻器触头接在b 端时，R 0两端电压最小，又因为R ＝R 0，所以此时R 0两端的电压为5 V ，由此可知，甲图中R 0两端电压的变化范围为5－10 V ．由乙图可知，当触头接在c 端时，此时R 0与R 并联，R 0两端的电压为电源电压10 V ，当触头接在d 端时，此时R 0短路两端电压为0，因此乙图中，R 0两端电压的变化规律为0－10 V .14. 【答案】1∶11∶3 3∶5 1∶1 【解析】只闭合S ，R 1、R 3串联，、电流相等，因此示数之比为1∶1；、分别测量R 1两端电压和总电压，根据串联电压的分配规律可知，、示数比等于R 1与总电阻之比，即为R 1∶(R 1＋R 3)＝2 Ω∶(2 Ω＋4 Ω)＝1∶3 ；再闭合S 1、S 2，R 1、R 2并联，、示数相等，所以示数之比为1∶1 ；此时测R 1电流，测干路电流，因此I 1＝U R 1＝U2 Ω；I 2＝U R 1＋U R 2＝U 2 Ω＋U 3 Ω，所以、示数比为U 2 Ω∶(U 2 Ω＋U 3 Ω)＝3∶5 .三、解答题（本大题共3道小题）15. 【答案】解：(1)当S 1闭合，S 2断开，滑片P 在a 端时，R 2＝0，电路中只有R 1 可知电源电压：U ＝I ′R 1＝0.6 A×20 Ω＝12 V(2)当S 1闭合，S 2断开，滑片P 在b 端时，R 2达到最大，且R 1、R 2串联，U 2＝8 V ，U 1＝U －U 2＝12 V －8 V ＝4 V由题意可知I 2＝I 1＝U 1R 1＝4 V20 Ω＝0.2 A所以滑动变阻器R 2＝U 2I 2＝8 V0.2 A ＝40 Ω(3)当S 1、S 2均闭合，且滑片P 在a 端时，R 2＝0，R 1、R 3并联，由乙图可知，R 3＝U 3I 3＝6 V0.3 A ＝20 Ω1R 并＝1R 1＋1R 3＝120 Ω＋120 Ω＝110 Ω 所以R 并＝10 Ω所以此时电流表的示数I 并＝U R 并＝12 V10 Ω＝1.2 A16. 【答案】解：(1)当滑片在b 端时，变阻器接入电路阻值为0，电路电流最大I max ＝0.6 A ，电源电压U ＝R ·I max ＝10 Ω×0.6 A ＝6 V(2)当滑片在a 端时，变阻器接入电路阻值最大．电路电流最小I min ＝0.2 A ，此时变阻器两端的电压U p ＝4 VR p ＝U p I min＝4 V0.2 A ＝20 Ω则当滑片P 在ab 中点时，变阻器接入电阻的阻值为12R p电路电流I p ＝U R 1＋12R p ＝ 6 V10 Ω＋12×20 Ω＝0.3 A变阻器两端的电压U p ′＝12R p ·I p ×20 Ω×0.3 A ＝3 V .17. 【答案】解：(1)电压表(2)当水位处于最高处时，R 1接入电路的阻值为20 Ω R 总＝R 1＋R 0＝20 Ω＋10 Ω＝30 Ω I ＝U R ＝18 V 30 Ω＝0.6 A电压表的示数U 1＝IR 1＝0.6 A×20 Ω＝12 V(3)当圆柱体露出水面部分的长度为50 cm 时，它所受的浮力减小；ΔF 浮＝ρ水gSh＝1×103kg/m 3×10 N/kg ×200×10－4m 2×50×10－2 m ＝100 N 弹簧对圆柱体的拉力增加ΔF ＝100 N.由图可知，当弹簧所受拉力增大100 N 时，弹簧伸长量ΔL 增加10 cm.即轻质弹簧指针从最高处下降10 cm此时变阻器接入电路的阻值为： R 1′＝20 Ω－1 Ω/cm×10 cm ＝10 Ω电流表示数I ′＝U R 总′＝U R 1′＋R 0＝18 V10 Ω＋10 Ω＝0.9 A。

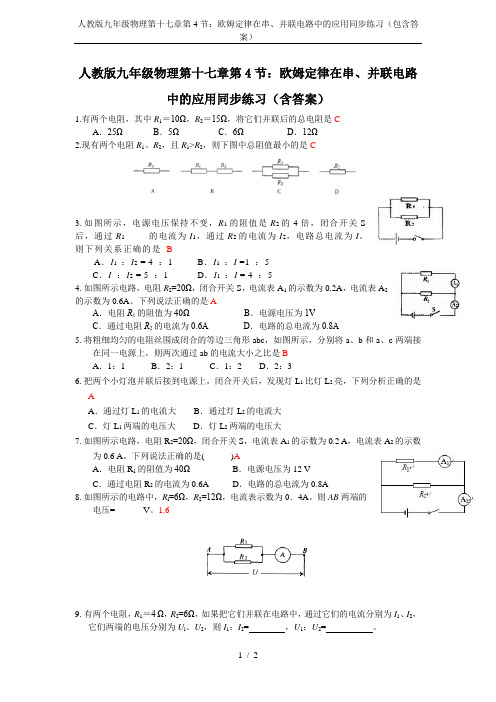

人教版九年级物理第十七章第4节：欧姆定律在串、并联电路中的应用同步练习（含答案）1.有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是CA．25Ω B．5Ω C．6Ω D．12Ω2.现有两个电阻R1、R2，且R1>R2，则下图中总阻值最小的是C3.如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1 的电流为I1，通过R2的电流为I2，电路总电流为I。

则下列关系正确的是BA．I1 ：I2 = 4 ：1 B．I1 ：I =1 ：5C．I ：I2 = 5 ：1 D．I1 ：I = 4 ：54.如图所示电路，电阻R2=20Ω，闭合开关S，电流表A1的示数为0.2A，电流表A2的示数为0.6A。

下列说法正确的是AA．电阻R1的阻值为40ΩB．电源电压为1VC．通过电阻R2的电流为0.6A D．电路的总电流为0.8A5.将粗细均匀的电阻丝围成闭合的等边三角形abc，如图所示，分别将a、b和a、c两端接在同一电源上，则两次通过ab的电流大小之比是BA．1：1 B．2：1 C．1：2 D．2：36.把两个小灯泡并联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是AA．通过灯L1的电流大B．通过灯L2的电流大C．灯L1两端的电压大D．灯L2两端的电压大7.如图所示电路，电阻R2=20Ω，闭合开关S，电流表A1的示数为0.2 A，电流表A2的示数为0.6 A。

下列说法正确的是( )AA．电阻R1的阻值为40Ω B．电源电压为12 VC．通过电阻R2的电流为0.6A D．电路的总电流为0.8A8.如图所示的电路中，R l=6Ω，R2=12Ω，电流表示数为0．4A。

则AB两端的电压=______ V。

1.69.有两个电阻，R1＝4 Ω，R2=6Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U l、U2，则I1：I2= ，U1：U2= 。

人教版九年级物理第十七章第四节《欧姆定律在串、并联电路中的应用》分层作业一、基础部分1.两个电阻串联起来相当于增大了电阻的，根据影响电阻大小的因素可知，此时电阻会变大，因此串联电路中，总电阻等于各个分电阻之，且每一个分电阻都比总电阻。

2.两个电阻并联起来，相当于增大了导体的，根据影响电阻大小的因素可知，总电阻会变小；每一个支路的电阻都比总电阻。

如果其中一个电阻增大，则总电阻会。

3.有2个阻值均为R的电阻，若把它们串联起来，则总电阻为；若把它们并联起来，则总电阻为。

4.电器修理工小李需要一只60Ω的电阻，他可以选择一只Ω的电阻和一只40Ω的电阻串联得到；也可以选择一只Ω的电阻和一只180Ω的电阻并联得到。

5.一滑动变阻器标有”50Ω1A”字样,把它和10Ω的定值电阻串联起来接入电路,则电路中总电阻的变化范围是( )A.0～10ΩB.0～50ΩC.0～60ΩD.10～60Ω6.关于串、并联电路，下列说法正确的是( )A. 串联电路电流处处相等B. 串联电路总电阻的倒数等于各电阻倒数之和C. 并联电路各支路电流总相等D. 并联电路的总电阻等于各支路电阻之和7.如图所示，如果R1<R2，则图中电阻的四种不同接法，其总电阻最小的是( )A. B. C. D.8.如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是( )A.I甲=I乙U甲>U乙B.I甲=I乙U甲<U乙C.I甲<I乙U甲>U乙D.I甲<I乙U甲=U乙二、巩固提升9.如图所示电路中，电源电压保持不变，当开关S闭合，电路正常工作一段时间后，其中一盏灯突然熄灭，两只电表的示数均保持不变。

出现这种现象的可能原因是( )A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路10.如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，电压表示数变大，电流表示数变为零，则下列判断中正确的是( )A. 灯L断路B. 电阻R断路C. 灯L短路D. 电阻R短路11.如图所示电路中，R2是定值电阻，闭合开关S，将滑动变阻器R1的滑片P向右端移动的过程中，电路中电表的示数的变化情况是( )A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数变大D. 电流表的示数变小，电压表的示数变小12.如图所示的电路中，R1∶R2=3∶1，S断开时，电流表的示数为I1，S闭合时，电流表的示数为I2则I1与I2之比是( )A. 3∶4B. 4∶3C. 1∶3D. 1∶413.（计算题）如图所示，电源两端电压U保持不变。

人教版九年级物理第十七章第4节：欧姆定律在串、并联电路中的应用同步练习（含答案）1.如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特。

下列叙述不正确的是 DA．R1与R2并联B．R2阻值为20欧姆C．R1两端电压为10伏特 D．电流表A的示数为1.0安培2.下列几组电阻并联后，等效阻值最小的一组是DA．30Ω和15Ω B．20Ω和25ΩC．10Ω和35Ω D．5Ω和40Ω3.如图所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则R2的阻值是AA．18ΩB．24ΩC．6ΩD．3Ω4.如图所示，电流表A 1的示数为1.5A，电流表A2的示数为0.9A。

下列说法正确的是CA．小灯泡L1与L2中的电流之比为3︰2B．小灯泡L1与L2的两端电压之比为5︰3C．小灯泡L1与L2的灯丝电阻之比为3︰2D．小灯泡L1与L2的电功率之比为5︰35.如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V。

下列判断不．正确．．的是DA．灯L1和L2并联B．电源电压为8VC．灯L1的电流为0.3A D．灯L1的电阻为10Ω6.如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1 的示数为0.3A，电流表A2的示数为0.5A。

下列说法正确的是BA．通过电阻R2的电流为0.5AB．电阻R2的阻值为15ΩC．电源电压为4.5VD．电阻R1消耗的电功率为3W7.如图所示的电路中，三个电阻R1、R2、R3的阻值分别为1Ω、2Ω、3Ω，开关闭合后，通过三个电阻的电流之比为，电流表A1、A2和A3的内阻均可忽略，它们的示数分别为I1、I2和I3，则I1∶I2∶I3= 。

6∶3∶2 5∶9∶118.将一个5Ω的电阻和一个20Ω的电阻串联，等效电阻是_________Ω；若将它们并联，等效电阻是___________Ω。

【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

】第十七章第4节：欧姆定律在串、并联电路中的应用（二）欧姆定律在并联电路中的应用一、选择题1.衢州）如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为 10伏特。

下列叙述不正确的是 DA．R1与R2并联B．R2阻值为20欧姆C．R1两端电压为10伏特 D．电流表A的示数为1.0安培2.兰州）下列几组电阻并联后，等效阻值最小的一组是DA．30Ω和15Ω B．20Ω和25ΩC．10Ω和35Ω D．5Ω和40Ω3.潍坊）如图所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则R2的阻值是AA．18ΩB．24ΩC．6ΩD．3Ω4.龙东）如图所示，电流表A 1的示数为1.5A，电流表A2的示数为0.9A。

下列说法正确的是CA．小灯泡L1与L2中的电流之比为3︰2B．小灯泡L1与L2的两端电压之比为5︰3C．小灯泡L1与L2的灯丝电阻之比为3︰2D．小灯泡L1与L2的电功率之比为5︰35.遂宁）如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V。

下列判断不．正确．．的是D A．灯L1和L2并联B．电源电压为8VC．灯L1的电流为0.3A D．灯L1的电阻为10Ω6.揭阳）如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1 的示数为0.3A，电流表A2的示数为0.5A。

下列说法正确的是BA．通过电阻R2的电流为0.5AB．电阻R2的阻值为15ΩC．电源电压为4.5VD．电阻R1消耗的电功率为3W7.衡阳)有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是CA．25Ω B．5Ω C．6Ω D．12Ω8.三明）现有两个电阻R 1、R2，且R1>R2，则下图中总阻值最小的是C9.包头）如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1 的电流为I1，通过R2的电流为I2，电路总电流为I。

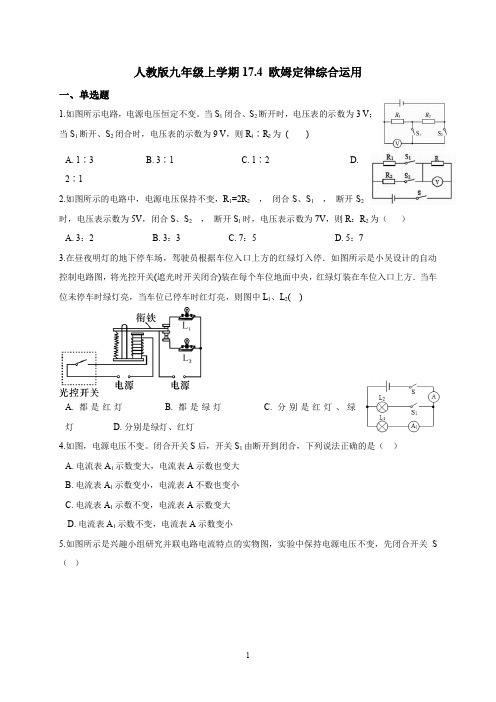

人教版九年级上学期17.4 欧姆定律综合运用一、单选题1.如图所示电路，电源电压恒定不变。

当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为9 V，则R1∶R2为()A. 1∶3B. 3∶1C. 1∶2D.2∶12.如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R：R2为（）A. 3：2B. 3：3C. 7：5D. 5：73.在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图所示是小吴设计的自动控制电路图，将光控开关(遮光时开关闭合)装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2( )A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯 D. 分别是绿灯、红灯4.如图，电源电压不变。

闭合开关S后，开关S1由断开到闭合，下列说法正确的是（）A. 电流表A1示数变大，电流表A示数也变大B. 电流表A1示数变小，电流表A不数也变小C. 电流表A1示数不变，电流表A示数变大D. 电流表A1示数不变，电流表A示数变小5.如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S （）A. 甲表有示数，乙表没有示数B. 甲表没有示数，乙表有示数C. 再闭合开关S1，甲表示数变大乙表示数不变D. 再闭合开关S1，甲表示数大于乙表示数6.如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中( )A. 电流表示数变小B. 灯泡L亮度变亮C. 电压表示数变大D. 电路消耗的总功率变大7.如图，电源电压不变，当滑动变阻器的滑片P向右移时，三只电表的读数变化情况是（）A.A表不变，V1表不变，V2表增大B. A表减小，V1表减小，V2表增大C. A、V1、V2表同时增大B.D. A、V1、V2表同时减少二、填空题8.在如图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.10A和2.0V，则通过R2的电流是________A，R1的电阻是________Ω，R2两端的电压________V。

人教版九年级物理第十七章第4节欧姆定律在串、并联电路中的应用同步练习一、选择题1、如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A、整理器材，结束实验B、分析数据，得出结论C、换用不同规格的小灯泡，再测出几组电压值D、换用电压表的另一量程，再测出一组电压值2、如图所示的控制电路中，要使AB之间的总电阻R AB= （3个阻值的阻值相等都为R），应将（）A、S1、S2闭合，S3、S4断开B、S1、S3闭合，S2、S4断开C、S1、S4闭合，S2、S3断开D、S2、S3闭合，S1、S4断开3、两电阻并联后总电阻小于其中任意一个电阻，是因为并联的结果相当于使导体（）A、横截面积减小B、横截面积增大C、长度减小D、长度增大4、定值电阻R1=30欧，与另一个定值电阻并联后，要使电路的总电阻小于10欧，现在可供选择的定值电阻有①40欧、②30欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（）A、①或④B、②或④C、③或④D、②或③5、电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是（）A、减小电路两端的电压B、增大通过电路的电流C、并联一根相同电阻丝D、串联一根相同电阻丝6、如图所示的电路中，电源电压恒定不变，当开关S闭合后，滑动变阻器的滑片向右滑动时（）A、A1示数变小，A2示数变小，V示数变小B、A1示数变小，A2示数变小，V示数变大C、A1示数变小，A2示数不变，V示数不变D、A1示数变大，A2示数变大，V示数不变7、电阻R1=5Ω，R2=100Ω，把它们并联后的等效电阻（）A、一定大于100ΩB、大于5Ω，小于100ΩC、一定小于5Ω D可能等于5Ω．8、在探究电路的电压规律的实验时用了图中的某个电路，已知R1＞R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（）A、B、C、D、9、阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A、2:1B、1:2C、2:9D、9:210、如下图有四组不同的电阻，已知R1＜R2，那么电阻最小的是（）A、B、C、D、11、如图1所示电路中，闭合开关S后，两个电压表指针的偏转情况均为图2所示，则电阻R1和R2两端的电压分别是（）A、12.5V，2.5VB、2.5V，12.5VC、10V，2.5VD、2.5V，10V12、有三个电阻，电阻值分别是a欧、b欧、c欧，其中a＞b＞c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的（）A、c＜R＜bB、b＜R＜aC、R可能等于bD、R＜c13、如图电路中，将滑动变阻器R2的滑片P向右滑动时，电流表和电压表的示数变化说法中正确的是（）A、电流表和电压表示数都减小B、电流表和电压表示数均增大C、电流表示数增大，电压表示数减小D、电流表示数减小，电压表示数增大14、将电阻R1=3Ω的导体与电阻为R2的导体串联后总电阻为9Ω，则R1与R2并联后总电阻是（）A、6ΩB、4ΩC、2ΩD、1Ω15、两个电阻并联起来相当于（）A、增大了电阻的横截面积B、减小了电阻的横截面积C、增大了电阻的长度D、减小了电阻的长度二、填空题（共5小题）16、铭牌上标有“6V 10Ω”的电铃，要串联一个________欧姆的电阻，才能使它在9伏特的电压下正常工作．17、家庭电路中并联的用电器越多，电路的总电阻________ ，干路的电流________ ．18、李明修理电子设备时，需要一个10Ω电阻，但他手边只有20Ω、20Ω、6Ω、8Ω、4Ω、2Ω的电阻一个，他可以选择其中________和________的两个电阻________联．19、两电阻的阻值分别为30Ω和90Ω，将它们串联后，其总电阻为________；将它们并联后，其总电阻为________ ．20、若需要一个12Ω的定值电阻，现在只有5Ω，10Ω，20Ω，30Ω的定值电阻各一个，则可以把一个20Ω和一个________Ω的定值电阻________联起来当作12Ω的定值电阻使用．三、解答题（共5小题）21、实验桌上提供了下列符合要求的实验器材：电源一个（电源两端电压不变）、电阻两只R1和R2、电压表三个、滑动变阻器一个、开关一个、导线若干．在电阻R1和R2串联的这段电路中，R1两端的电压为U1，R2两端的电压为U2，R1和R2串联的这段电路两端的总电压为U．小英利用提供的实验器材设计了证明U=U1+U2的实验．请你完成下列题：(1)画出实验电路图．(2)在这个探究实验中，自变量是________，因变量是________．(3)通过改变________实现自变量的改变．(4)画出实验记录表．22、以下是明明同学对串联电路电压规律进行的探究实验．【猜想与假设】串联电路总电压等于各用电器两端的电压之和（1）按图所示的电路图连接电路（2）闭合开关，用电压表测出L1两端的电压；在测L2两端的电压时，明明同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（3）测出AC间的电压．(1)在拆接电路时，开关必须________．(2)明明同学用上面的方法能否测出L2两端的电压？为什么？________．(3)方法改进后，测出AB、BC、AC间的电压记录在下面表格中．分析明明同学的实验数据可以得出的结论是：串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）．(4)这个实验在设计方案上还存在的不足之处是：________．23、“混联电路”是有串联电路和并联电路组合而成，如图所示的电路图甲就是一个“混联电路”，它可以等效为R1与R2先并联（如图乙，并联的总电阻R）再与R3串联．已知图甲中电源电压为3V，R1=2Ω，R2=3Ω，R3=0.8Ω．请根据这个思路，完成如下计算：(1)R1与R2并联的总电阻．(2)开关闭合后电流表的示数．24、“探究串联电路的电压关系”的实验电路如图所示．(1)实验时，L1、L2宜选择________（选填“相同”或“不同”）的小灯泡．(2)再拆接电路时开关必须________．(3)测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？(4)测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．25、小明同学对串联电路电压规律进行了探究【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图所示的电路图连接电路．（2）闭合开关，用电压表测出L1两端的电压，并将数据记录表（3）仿照（2）分别测出BC和AC两端的电压，并将数据记录表过分析表实验数据，小明得出结论：串联电路的总电压等于各用电器两端电压之和．小明的实验存在着一些错误，请你根据小明整个实验过程，指出小明实验中的错误是：答案解析部分一、选择题1、【答案】C【考点】电阻的串联【解析】【解答】用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．【分析】研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验2、【答案】D【考点】电阻的串联，电阻的并联【解析】解答：由题知3个阻值的阻值相等都为R，要使AB之间的总电阻R AB= ，所以需要三个电阻并联．A、S1、S2闭合，S3、S4断开时，三个电阻都被短路，故A选项不合题意；B、S1、S3闭合，S2、S4断开时，S1、S3闭合，R1、R2短路，只有R3连入电路，故B选项不合题意；C、S1、S4闭合，S2、S3断开时，S1闭合R1短路、S4闭合R3短路，只有R2连入电路，故C选项不合题意；D、S2、S3闭合，S1、S4断开时，电流从A点分成两支，一支通过R1，一支通过开关S2后再分成两支，一支通过R3，一支通过R2与R1电流汇合，再与R3的电流汇合，所以三个电阻并联，故D选项符合题意．故选D．分析：每个电阻的阻值都为R，AB间总电阻为R/3，根据并联电路的电阻特点，R1、R2、R3三个电阻需并联．根据每个选项中开关状态分析解答即可．3、【答案】D【考点】电阻的并联【解析】【解答】导体的电阻取决于导体的长度、材料和横截面积，同种材料的导体越长、横截面积越小，导体的电阻越大．而两个电阻并联，相当于增加了导体的横截面积，总电阻要变小，并且比任何一个电阻都小．故选B．【分析】利用决定导体大小的因素（长度、横截面积和材料）分析并理解电阻越并越小．4、【答案】C【考点】电阻的并联【解析】【解答】由于并联后的总电阻小于其中最小的一个，故30欧的电阻，与另一个定值电阻并联后，要使电路的总电阻小于10欧，则另一只电阻应小于或等于10欧，则所选的另一个电阻的阻值大小可以是③10欧或④5欧．故选C【分析】电阻并联时相当于增大了横截面积，故越并越小，并联后的总电阻小于其中最小的一个．5、【答案】D【考点】影响电阻大小的因素，电阻的串联【解析】【解答】A、导体电阻的大小与其两端的电压的大小无关，故减小电路两端的电压不会影响电阻的大小，故A错误；B、导体电阻的大小与通过的电流的大小无关，故增大通过电路的电流不影响电阻的大小，故B错误；C、并联一根相同电阻丝，横截面积增大，则电路中的电阻减小，故C错误；D、串联一根相同电阻丝，导体的长度增大，电路中的电阻增大；故D正确．故选D．【分析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系，与导体两端的电压及通过导体的电流无关．6、【答案】C【考点】电阻的并联【解析】【解答】由电路图可知，灯泡L与滑动变阻器并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流．因为电源电压恒定不变，所以滑片移动时，电压表的示数不变，所以AB都错；因并联电路中各支路独立工作、互不影响，所以，滑片向右滑动时，通过灯泡的电流不变，即电流表A2的示数不变；滑动变阻器R连入阻值增大，由I=UR，可知R的电流变小．根据并联电路的电流特点I=I1+I2，可知干路电流变小，即A1示数变小．所以C正确，D错误．【分析】由电路图可知，灯泡L与滑动变阻器并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流．根据电源电压不变可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过灯泡电流的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的电流特点可知干路电流的变化．7、【答案】C【考点】电阻的并联【解析】【解答】电阻并联，相当于增大了横截面积，电阻越并越小，小于任一个电阻，故并联电阻既小于R1又小于R2．【分析】并联电阻的倒数等于各并联电阻倒数之和，电阻越并越小，小于其中任一个电阻，据此分析答题.8、【答案】D【考点】电阻的并联【解析】【解答】A、由图知，R1和R2组成并联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2并联的总电压，并联各支路两端的电压相等，所以三个电压表的示数相等，故A错；B、由图知，R1和R2组成串联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2串联的总电压，因为R1＞R2，所以V2的示数应大于V1的示数，故B错；C、由图知，R1和R2组成并联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2并联的总电压，并联各支路两端的电压相等，三个电压表的示数相等，故C错；D、由图知，R1和R2组成串联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2串联的总电压，因为R1＞R2，所以V1的示数应大于V2的示数，并且V3的示数等于V1和V2示数的和，故D正确．【分析】（1）串联电路中，总电压等于用电器两端的电压的和，并联电路中，各支路两端电压相等．（2）串联电路中，电流处处相等，根据U=IR，阻值大的电阻两端的电压大．9、【答案】D【考点】电阻的串联，电阻的并联【解析】解答：两电阻串联后的总电阻：R1=3Ω+6Ω=9Ω，两电阻并联后的总电阻：∴R1：R2=9Ω：2Ω=9：2．故选D．分析：并联电路的总电阻的倒数等于各支路电阻倒数之和，串联电路总电阻等于各串联电阻之和．求出串联电阻和并联电阻后再求比值.10、【答案】D【考点】电阻的串联，电阻的并联【解析】【解答】A、两个电阻并联，根据并联电路电阻特点，总电阻最小，A符合题意；B、两个电阻串联，根据串联电路电阻特点，总电阻最大，B不符合题意；C、是单独的一个电阻接入电路，不是最小值，C不符合题意；D、是单独一个电阻接入电路，不是最小值，D不符合题意；故选A．【分析】根据已知条件和串联电阻的总电阻的阻值比任何一个分电阻的阻值都大，并联电阻的总电阻的阻值比任何一个分电阻的阻值都小，通过比较即可作出判断.11、【答案】C【考点】电阻的串联【解析】【解答】（1）因为电阻R1和R2串联，与电源并联的电压表V1测量的是电源电压，上面的电压表V2测量的是R2两端的电压，所以和电源并联的电压表的示数比上面的电压表的示数大；故V1选的是0-15V的量程，分度值为0.5V，根据指针位置，电压表读数为U=12.5V；上面的电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为U2=2.5V；（2）根据串联电路的电压关系可以得到R1两端的电压U1=U-U2=12.5V-2.5V=10V．【分析】首先根据串联电路的电压特点（U=U1+U2）确定两个电压表表示数的大小，然后根据电压表的读数方法读出示数．12、【答案】D【考点】电阻的并联【解析】解答：∵三个电阻并联，∴∴并联电路的总电阻小于任一支路电阻，故总电阻R＜c＜b＜a．分析：并联电路总电阻的倒数等于各支路电阻倒数之和，电阻越并越小，小于其中任一个．据此分析判断．13、【答案】A【考点】欧姆定律的应用，电阻的串联【解析】【解答】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，将滑动变阻器R2的滑片P向右滑动时，接入电路中的电阻增大，电路中的总电阻增大，由I=UR可知，电路中的电流减小，即电流表的示数减小，故BC错误；由U=IR可知，R1两端的电压减小，即电压表的示数减小，故A正确，D错误．【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化．．14、【答案】C【考点】电阻的串联，电阻的并联【解析】解答：因为电阻R1=3Ω的导体与电阻为R2的导体串联后总电阻为9Ω，所以R2=6Ω，所以R1与R2并联后总电阻，即求出R=2Ω分析：两个电阻串联之后的总阻值等于两个电阻值之和，并联电路中总电阻的倒数等于各电阻倒数之和．15、【答案】A【考点】影响电阻大小的因素，电阻的并联【解析】【解答】导体材料和长度不变时，横截面积越大，其电阻值会越小；两个电阻并联起来，总电阻则会减小，相当于其材料和长度不变，横截面积增大.【分析】影响电阻大小的因素有：导体的长度、横截面积以及材料；导体的材料一定时，导体的长度越长，横截面积越小，导体的电阻越大．两个电阻并联后总电阻减小．二、填空题（共5小题）16、【答案】5【考点】电阻的串联【解析】解答：电铃正常工作电流：总电阻：串联的电．阻：R′=R总﹣R=15Ω﹣10Ω=5Ω．分析：（1）因电源电压大于电铃的额定电压，所以电铃要与电阻串联，电铃正确工作；（2）由“6V 10Ω”根据可求出电路中的电流．再由电源电压和电流，根据求出总电阻，减去电铃电阻就是串联的电阻值.17、【答案】越小|越大.【考点】欧姆定律的变形公式，电阻的并联【解析】解答：家庭电路中，并联的用电器越多，电路的总电阻越小，电源电压不变，由得，干路的电流越大．分析：要解决此题，需掌握并联电路总电阻与并联电阻的关系，知道并联的支路越多，电路中的总电阻越小；再根据欧姆定律判断干路电流的大小．.18、【答案】4Ω|6Ω|串.【考点】电阻的串联，电阻的并联【解析】【解答】因串联电阻的总阻值等于各分电阻阻值之和、并联电阻的总阻值的倒数等于各分电阻的倒数之和，所以，可得出10Ω电阻的方法有：①4Ω和6Ω的电阻串联；②8Ω和2Ω的电阻串联；③20Ω和20Ω的电阻并联．【分析】串联电阻的总阻值等于各分电阻阻值之和，并联电阻的总阻值的倒数等于各分电阻的倒数之和，根据这一规律可结合要求做出选择．19、【答案】120Ω|22.5Ω.【考点】电阻的串联，电阻的并联【解析】解答：（1）串联总电阻等于各电阻之和，因此两电阻串联时，总电阻R串=R1+R2=30Ω+90Ω=120Ω；（2）并联电路总电阻的倒数等于各电阻的倒数之和，两电阻并联时，分析：根据串并联电路的电阻规律分析答题：串联电路的总电阻等于各电阻之和，并联电路总电阻的倒数等于各电阻的倒数之和．20、【答案】30Ω|并.【考点】电阻的串联，电阻的并联【解析】解答：因并联电路中电阻越并越小、小于任何一个分电阻，所以分电阻20Ω大于总电阻12Ω时，应采用并联一个电阻的方式；因并联电路中总电阻的倒数等于各分电阻倒数之和，故，即解得：R2=30Ω．分析：并联电路中电阻越并越小、小于任何一个分电阻，分电阻20Ω大于总电阻12Ω，故应采用并联电阻的方式，根据电阻的并联求出并联电阻的大小．三、解答题（共5小题）21、【答案】（1）（2）U1+U2；U（3）滑动变阻器滑片的位置改变接入电路中的电阻（4）【考点】探究串、并联电路中的电压规律实验【解析】【解答】（1）根据实验可知需要测量的是电阻两端的电压和电路两端的总电压，实验电路图如图所示: （2）在这个探究实验中，自变量是U1+U2，因变量是U．（3）改变自变量的方法是：调节滑动变阻器滑片的位置改变接入电路中的电阻，进而改变；（4）实验数据记录表格如下：【分析】（1）自变量是最初变动的量，因变量是由于自变量的变动而引起变动的量；（2）实验证明U=U1+U2．则自变量为U=U1+U2．根需要测量的是电阻两端的电压，所以据此设计电路图，即把滑动变阻器与定值电阻串联，电压表与滑动变阻器并联，测滑动变阻器电压，然后分析实验数据，得出实验结论．22、【答案】（1）断开（2）不能，电压表正负接线柱接反了（3）等于（4）只进行一次实验就得出结论，结论不具有普遍性．【考点】探究串、并联电路中的电压规律实验【解析】【解答】（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）由表中实验数据可知，在实验误差允许范围内，U AC=U AB+U BC，串联电路总电压等于各用电器两端的电压之和．（4）不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．【分析】（1）连接电路时，开关必须要断开，断开的目的是为了保护电路，以防止由于接错出现短路烧坏电源；（2）电压表要准确的测量用电器两端的电压，必须严格按照电压表的使用规则进行操作，所以判断李瑞同学能不能用此方法测出L2两端的电压，就看电压表此时是否与L2并联，正负接线柱的接法是否正确（3）分析表中实验数据，根据实验数据得出结论．（4）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．23、【答案】（1）解：由， R1与R2并联后总电阻：（2）解：由题电路中R1与R2并联后再与R3串联，所以电流的总电阻R总=R+R3=1.2Ω+0.8Ω=2Ω，由欧姆定律，电流表示数【考点】欧姆定律的变形公式，电阻的并联【解析】【分析】（1）先计算出R1与R2并联后总电阻，再计算与R3串联的总电阻；（2）由计算干路中电流.24、【答案】（1）不同（2）断开（3）不正确；电压表的正负接线柱接反了（4）合理；实验时有误差．【考点】探究串、并联电路中的电压规律实验【解析】【解答】（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）为防止发生短路，拆接电路时开关必须断开；（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．这样做是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反了；（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，这些数据是合理的；因为虽然实验数据存在差异，在每一组的电源是不同的情况下，依照每一组的测量数据之间仍然可以得出串联电路两端的电压等于各部分电压之和规律．【分析】（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）拆接电路过程中，开关必须断开；（3）根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反了；（4）串联电路两端的电压等于各部分电压之和．25、【答案】（1）表格中缺少自变量U AB+U BC这一栏目；（2）实验的次数少于3次．【考点】探究串、并联电路中的电压规律实验【解析】【解答】（1）表格中存在的不足：表格中缺少自变量U AB+U BC这一栏目；（2）此实验在设计方案上存在的不足之处：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．【分析】（1）表格中缺少自变量U AB+U BC，或者说没有改变自变量．；（2）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．。

《欧姆定律在串、并联电路中的应用》同步练习一、单选题1.“节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（）A.总电流B.总电压C.总电阻D.总功率2.两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为（）A.2ΩB.lΩC.3ΩD.5Ω3.下列四组电阻，并联后总电阻最小的是（）A.10Ω、2ΩB.10Ω、20ΩC.5Ω、5ΩD.10Ω、10Ω4.电阻R1=100欧，R2=1欧，它们并联之后的总电阻R的阻值范围是（）A.一定小于1欧B.可能在1-100欧之间C.一定大于100欧D.可能等于1欧5.下面四组电阻分别并联以后总电阻最小的是（）A.R1=10Ω R2=100ΩB.R1=4Ω R2=40ΩC.R1=20Ω R2=30ΩD.R1=12Ω R2=60Ω6.把两个阻值不同的电阻R1和R2并联，则总电阻（）A.介于两个电阻之间B.比任何一个电阻都要小C.比任何一个电阻都要大D.可能等于其中的一个电阻7.下面四组电阻分别并联以后，总电阻最小的一组是（）A.R1=10Ω、R2=100ΩB.R1=1Ω、R2=60ΩC.R1=20Ω、R2=30ΩD.R1=30Ω、R2=60Ω8.串联电路中，总电阻等于串联电路中各电阻之和．有两个阻值分别为R1=6Ω和R2=3Ω的电阻，串联在电路中，总电阻为（）A.6ΩB.3ΩC.2ΩD.9Ω9.把一根阻值为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为（）A.4.5ΩB.6ΩC.10ΩD.20Ω二、多选题10.把一根均匀电阻丝弯折成一个闭合的等边三角形abc，如图所示，图中d点为底边ab的中心．如果cd两点间的电阻为9欧姆，则( )A.ac两点间的电阻是6欧姆B.ac两点间的电阻是8欧姆C.ad两点间的电阻是5欧姆D.ad两点间的电阻是9欧姆11.如图所示的电路中，电源两端电压保持不变，R1=10Ω，R1＜R2，R3的变化范围是0-20Ω．当滑动变阻器的滑片P在a端时，电流表的示数为0.36A．那么，当滑动变阻器的滑片P在b端时，电流表的示数可能是（）A.0.16AB.0.26AC.0.36AD.0.46A12.有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I-U图线，如图所示，如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，下列说法中正确的是（）A.R1＞R2B.R并在Ⅲ区域C.R串在Ⅱ区域D.R串在Ⅰ区域13.某同学有一个电阻器的阻值为R，当他将该电阻器接在电压为8V的电源两端时，电阻器中通过的电流为I，要使电路中通过的电流为原来的3/4，他想采取下面的几种方法，你认为其中正确的是（）A.保持R不变，将电源电压降低2VB.保持电源电压不变，将一个阻值为3R的电阻与R串联C.保持电源电压不变，将一个阻值为R/3的电阻与R串联D.保持电源电压不变，将一个阻值为R/3的电阻与R并联三、实验探究题14.在学习“串联电路的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器(铭牌上标有“50Ω 1A”)、两个定值电阻(5Ω和10Ω)、电压表、电源等器材对此进行了探究．他们设计了如图甲所示的电路图．(1)根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好(导线不允许交叉且电流表的量程选取要适当)．(2)请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到(填“A”或“B”)端．(3)右表是小强和小刚在这次实验中所记录的数据．请你根据他们三次测量的数据进行分析，可以得出的结论是：．(4)若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种情况？(只填字母序号即可)．A．滑动变阻器某处断路； B．只有R1被短路C．只有R2被短路；D．电压表的某一个接线柱接触不良(5)在这次实验中，滑动变阻器的作用是：．四、计算题15.如图所示，电阻R1与R2并联，其总电阻可以用一个等效电阻R表示，若R1＜R2，试根据并联电路中电流、电压规律以及欧姆定律等知识推证：（1）R=（2）R＜R1＜R2．人教版物理九年级第十七章第4节《欧姆定律在串、并联电路中的应用》同步练习答案和解析【答案】1.C2.D3.A4.A5.B6.B7.B8.D 9.A 10.BC 11.AB 12.ABD 13.AC14.(1)电路图如下图：(2)A；(3)串联电阻的总电阻等于各电阻之和；(4)D；(5)改变电路中的电流和电压(或“改变电路中的电流”、“改变电压”均可)．15.解：（1）因为并联，所以I=I=I1+I2，因为I=所以=+；又因为U=U1=U2所以=+即R=；（2）由R-R1=-R1=-＜0，得R＜R1，由题意知R1＜R2，所以R＜R1＜R2．【解析】1. 解：AD、因电路中的总功率等于各用电器功率之和，所以，每关闭一个家用电器，电路的总功率变小；由P=UI可知，电路中的总电流变小，故AD不符合题意．B、家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每关闭一个家用电器，总电压不变，故B不符合题意．C、家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每关闭一个用电器，总电阻将变大，故C符合题意．故选C．家庭电路中各用电器之间的连接方式是并联，根据并联电路电阻的规律可知总电阻的变化；电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化．本题考查了电功率公式和欧姆定律的简单应用，要注意家庭电路的连接方式是并联且家庭电路的电压不变．2. 解：因为两电阻串联，所以串联电路的总电阻为R=R1+R2=2Ω+3Ω=5Ω．故选D．根据串联电路的总电阻等于各部分电阻之和即可选出正确选项．串联电路等于各部分电阻之和；本题考查串联电路的总电阻与各部分电阻关系的应用，是一道非常基础的题型．3. 解：因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，两电阻并联时的总电阻R=，则：10Ω、2Ω并联后的总电阻：R A==≈1.7Ω，10Ω、20Ω并联后的总电阻：R B==≈6.7Ω，5Ω、5Ω并联后的总电阻：R C===2.5Ω，10Ω、10Ω并联后的总电阻：R D===5Ω，综上可知，A选项中的总电阻最小．故选A．根据电阻的并联求出各选项中的总电阻，然后比较得出答案．本题考查了电阻的并联，要注意电阻并联时相当于增大导体的横截面积，总电阻小于任何一个分电阻．4. 解：电阻并联，相当于增大了横截面积，电阻越并越小，小于任一个电阻，故并联电阻一定小于1欧．故选A．并联电阻的倒数等于各并联电阻倒数之和，电阻越并越小，小于其中任一个电阻．本题考查了并联电阻的特点：电阻越并越小，小于其中任一个电阻，要灵活运用．5. 解：∵=+，∴R=；A、R A=≈9Ω；B、R B=≈3.6Ω；C、R C==12Ω；D、R D==10Ω；故选B．根据=+分别求出其并联后的等效电阻比较即可得出答案．本题考查了学生对电阻并联特点的理解和掌握，利用好推导公式R=，属于基础题．6. 解：并联电路的总电阻小于其中任何一个电阻，所以把两个阻值不同的电阻R1和R2并联，则总电阻比任何一个电阻都要小．故选B．并联电路的总电阻小于其中任何一个电阻．本题考查了并联电路总电阻与各电阻的关系，电阻的并联实质是增大了导体的横截面积，所以并联电路的总电阻比任何一个分电阻都小．7. 解：根据=+可得，R=，A、R A==≈9.1Ω；B、R B==≈1Ω；C、R C===12Ω；D、R D===20Ω；以上四组电阻分别并联以后，总电阻最小的一组是B．故选B．根据=+分别求出其并联后的等效电阻比较即可得出答案．本题考查了学生对电阻并联特点的理解和掌握，利用好推导公式R=，属于基础题．8. 解：因为两电阻串联，所以总电阻：R=R1+R2=6Ω+3Ω=9Ω．故选D．串联电路的总电阻等于各部分电阻之和；本题考查了串联电路电阻计算，是一道基础题．9. 解：同种材料制成粗细均匀电阻丝的电阻与其长度成正比，则圆弧部分的电阻R1=×24Ω=6Ω，圆弧部分的电阻R2=×24Ω=18Ω；以图中AB方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：R AB===4.5Ω．故选A．同种材料制成粗细均匀电阻丝的电阻与其长度成正比，据此得出圆弧部分和圆弧部分的电阻，图中AB方式接入电路中时两电阻并联，根据电阻的并联求出圆弧的总电阻．本题考查了电阻的并联特点的应用，分清电路的连接方式和两部分电阻的大小是关键．10. 解：设一个边的电阻为R，则R dac=R dbc=R，c、d两点间的电阻为R dac和R dbc并联，R cd=×R dac=×R=9Ω，∴R=12Ω；ac两点间的电阻是R ac和R abc并联，如图，R ac=R=12Ω，R abc=2R=24Ω，R并===8Ω；ad两点间的电阻是R ad和R acbd并联，R ad=R=×12Ω=6Ω，R acbd=2R+R=R=×12Ω=30Ω，R并′===5Ω．故选BC．11. 解：滑片P在a端时，I===0.36A，R1＜R2，I==0.36A，滑片P在b端时，I′====，＞=0.36A，则I′＞×0.36A=0.12A，I′=＜=0.36A，故选AB．由电路图可知，滑片P在a端时，两定值电阻串联，滑片P在b端时，三个电阻串联，电流表测电路电流，由串联电路特点及欧姆定律可以求出电流表的示数．分析清楚电路结构，应用欧姆定律即可正确解题．12. 解：A、读图象可知，电压相同时，R2的电流大，因此，说明它的电阻小，即R1＞R2，故A正确；BCD、根据串联电路的电阻特点知：R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知：R并比每一个并联电路的分电阻都要小．在这四个电阻值中，R串最大，R最小，所以，当它们两端加相同的电压时，通过R串的电流最小，故它的I-U图线在I并区；通过R并的电流最大，故它的I-U图线在III区．故BD正确，C错误．故选ABD．根据电阻的串并联确定R1、R2、R串、R并之间的大小关系，根据欧姆定律判断电压相同时电流的大小；分析坐标图不同区域的意义即可解决．本题考查了电阻的串并联特点和欧姆定律的应用，解决本题的关键是弄清楚图象中横纵坐标的物理含义．13. 解：（A）原来：；电压降低2V后：（B）变化后：（C）变化后：（D）因为电阻越并越小，电压不变时，电流将变大，D错故选AC因为电阻越并越小，电压不变时，电流将变大，所以排除D；根据欧姆定律分别求出A、B、C变化前后的电流进行比较电阻越并越小，小于其中的任一个，要使电流减小，并联一个电阻不可行；串联一个电阻时，因为是接在同一电源上，电流变为原来的四分之三，电阻要变为原来的三分之四．14. 试题分析：(1)电流表的选取要适当，所测的电流不能超过最大量程．(2)滑动变阻器在接入时，要保持最大阻值．(3)看图表分析电流和电压，根据R=，得出R总与R1、R2的关系．(4)四个选项要分别分析，选出正确答案．(5)滑动变阻器是通过改变连入电路中电阻来达到改变电路中的电流和电压的作用．解:(1)按题目要求连接电路，要注意量程的选择，为0～0.6A．(2)滑动变阻器在接入时，要处于最大阻值处，所以要移到A处．(3)分析数据R总约为15Ω，为R1与R2的阻值之和．(4)A、若变阻器断路，则电流表电压表都无示数，故A错误．B和C、若两个电阻有一个被短路，电流表和电压表都有示数，故B、C错误．D、若电压表的某一个接线柱接触不良，电流表正常，电压表无示数，故D正确．(5)滑动变阻器接在电路中是为了改变电路中的电流和电压．故答案为：(1)电路图如下图：(2)A；(3)串联电阻的总电阻等于各电阻之和；(4)D；(5)改变电路中的电流和电压(或“改变电路中的电流”、“改变电压”均可)．15.并联电路的电流规律：I=I1+I2；并联电路的电压规律：U=U1=U2；根据欧姆定律，用电阻和电压表示并联电路电流的规律，即可得出结果．会根据并联电路的电压和电流规律，结合欧姆定律推导并联电路电阻的关系．。

人教版九年级物理第十七章第4节：欧姆定律在串、并联电路中的应用同步练习（含答案）1．如图所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S,滑动变阻器R2的滑片P由B端移到a端的过程中、下列说法正确的是AA．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大2．如图(1)所示，电阻R=5Ω，闭合开关S，电压表V 和V1 的示数如图(2)所示，则通过灯泡L的电流为BA．0.3A B．0.9A C．1.2A D．1.5A 3．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是C A．1∶2 B．2∶1 C．1∶3 D．3∶14．如图所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U－I关系图像如图所示。

则下列判断正确的是DA．图线甲是电阻R1的“U－I”关系图像B．电源电压为9VC．滑动变阻器R2的最大阻值为20ΩD．变阻器滑片在中点时，电压表V2示数为7.2VV2V1R1 R25．如图所示，R 1为定值电阻，R 2为滑动变阻器，电源电压恒定。

闭合开关S ，调节滑动变阻器滑片，R 1、R 2两端的电压U 1、U 2与电流I 的变化关系图像如图乙所示，其中正确的是BC6．把5Ω的电阻R 1跟15Ω的电阻R 2串联起来，接在电压是6V 的电源上，通过R 1的电流是______A ，R 2两端的电压是_______V 。

0.3；4.5 7．在如图所示的电路中，电源电压保持不变，闭合开关S 后，当滑片P 向右移动时，电压表示数将________ (选填“变大”、“变小”或“不变”)。

当 滑片P 分别在滑动变阻器的两个端点a 和d 、中点c 和图中b 位置时，电压表的 示数从小到大的顺序分别为0V 、2V 、3V 和4V ，则在图示b 位置时电压表示数 应为_________V 。

17.4欧姆定律在串、并联电路中的应用一选择题1.在并联电路中，随着并联的用电器个数的增加，其总电阻将（）A.变大B.变小C.不变D.无法判断2.把长短相同、粗细不同的两根镍镉合金线串联接入电路，电路如图所示，则电路中（）A．粗导体的电阻大于细导体的电阻B．粗导体的电阻等于细导体的电阻C．粗导体两端电压大于细导体两端电压D．粗导体两端电压小于细导体两端电压3.某同学在探究“电阻上的电流跟两端电压的关系”时，利用图甲所示电路，在a，b两点间分别接入定值电阻R1、R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U-I关系图像，如图17.4-7乙所示，若将R1、R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（）A.0.5AB.1AC.2AD.0.25A4.如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大5.如图所示的电路中，电源两端的电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A.电流表A1与电流表A2的示数之和变小B.电压表V与电流表A2的示数之比保持不变C.电流表A1的示数变小，电压表V的示数变大D.电流表A2的示数不变，电压表V的示数不变6.如图所示的电路，将AB两端接入10V电源，电压表示数为3V，拆去AB两端电源，再将CD两端接入10V电源，电压表示数为7V，则R1：R3的值为（）A．1：1 B．7：3C．49：9 D．100：21二非选择题1.如图所示的电路中，总电阻为R，电流的特点是：I=I1 _____I2；电压的特点是：U=U1_______U2。

应用欧姆定律可得：U=_______，U1=_____，U2= ______，代入总电压公式可得：________=_____________，从而得出：R=________。
