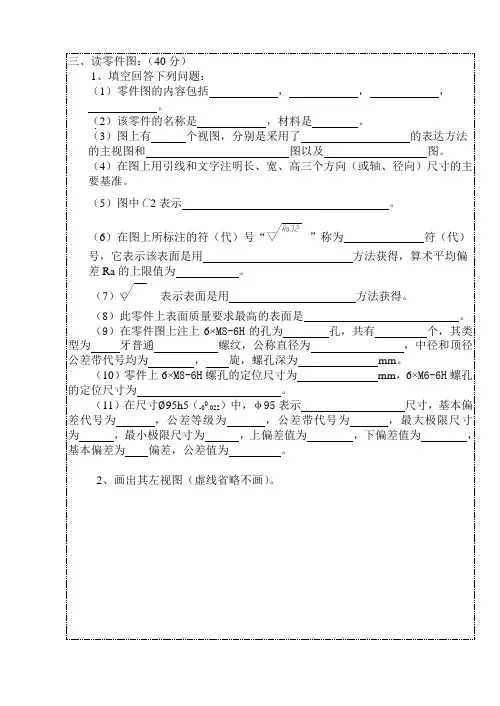

工程制图零件图样题2

2、画出其左视图（虚线省略不画）。
三、读零件图：（）
1、填空回答下列问题：
（1）零件图的内容包括，，，
。
（2）该零件的名称是，材料是。
（3）图上有个视图，分别是采用了的表达方法的主视图和图以及图。
（4）在图上用引线和文字注明长、宽、高三个方向（或轴、径向）尺寸的主要基准。
（5）图中C2表示。
（6）在图上所标注的符（代）号“ ”称为符（代）号，它表示该表面是用方法获得，算术平均偏差Ra的上限值为。
（7）表示表面是用方法获得。
（8）此零件上表面质量要求最高的表面是。
（9）在零件图上注上6×M8-6H的孔为孔，共有个，其类型为牙普通螺纹，公称直径为，中径和顶径公差带代号均为，旋，螺孔深为mm。
（10）零件上6×M8-6H螺孔的定位尺寸为mm，6×M6-6H螺孔的定位尺寸为。
（11）在尺寸∅95h5（-00.022）中，φ95表示尺寸，基本偏差代号为，公差等级为，公差带代号为，最大极限尺寸为，最小极限尺寸为，上偏差值为，下偏差值为，基本偏差为偏差，公差值为。

(完整版)第11章零件图习题答案

1、解释配合代号含义，查表、填空并标注零件图。

⑴、泵体孔与轴套的配合：基本尺寸 30㎜，基孔制。

公差等级：轴是 7 级，孔是 8 级，过渡配合。

轴套外圆：上偏差 0.023㎜，下偏差 0.002㎜。

泵体内孔：上偏差 0.033㎜，下偏差0 。

⑵、轴与轴套的配合：基本尺寸 20㎜，基孔制。

公差等级：轴是7级，孔是 8 级，配合。

轴套内圆：上偏差 0.033㎜，下偏差 0 。

轴：上偏差 0，下偏差 -0.015㎜。

2、读套筒零件图，填空回答下列问题：（图在下页）⑴.主视图符合零件的加工和工作位置，采用全剖图。

⑵.用符号▼指出径向与轴向的主要尺寸基准。

⑶.套筒左端面有 6个螺孔，工称直径为8，螺纹深10，孔深12，EQS表示均匀布置。

⑷.套筒左端两条细虚线之间的距离是16，图中标有①处的直径是95，标有②处线框的定形尺寸是36，定位尺寸是142。

⑸.图中标有③处的曲线是由圆柱和圆柱孔相交而形成的相贯线线。

⑹.局部放大图中④处所指表面的粗糙度为Ra0.5µm。

⑺.查表确定极限偏差：∅95h6(∅950 -0.019 )，∅60H7( 0.030 )。

⑻.在指定位置补画断面图。

11-4 零件图——粗糙度标注1、找错，正确的标注在下图。

2、（1）Φ20、18圆柱面的表面粗糙度Rα1.6µm。

（2）M16工作面的表面粗糙度Rα3.2µm。

（3）键、销孔内表面粗糙度Rα3.2µm。

（4）键槽两侧面表面粗糙度Rα3.2µm。

键槽底面表面粗糙度Rα6.3µm。

（5）其余表面粗糙度Rα25µm。

3、根据加工方法，分析零件结构，标注尺寸。

从图中量取。

11-6 零件图——标注形状和位置公差，解释形状和位置公差含义。

1、Φ30圆柱素线直线度公差为0.012mm。

2、底面平面度公差为0.02mm。

3、Φ30的圆度公差为0.015mm。

4、Φ30圆柱左端面对Φ18轴线的垂直度公差0.01mm。

读零件图(高职机械)含答案

4、2级，用去除材料方法获得，Ra的上限值为3.2微米。
5、100，40
读端盖4零件图并回答问题（每空1分，30分）
1.零件的主视图是采用剖切平面剖切得到的剖视图。
2.右端面上φ10孔的定位尺寸为。
3.左端面表面粗糙度代号为，其含义为：（3分）
4.φ55的同轴度公差的基准要素是。
5.六个沉孔的定位尺寸为。
读泵体13零件图，回答问题.(共30分)
1、图中采用了哪些视图和剖视？（5分）
2、标出长、宽、高三个方向的主要尺寸基准。（3分）
2、解释图中形位公差代号的含义？（4分）
4、零件切削加工表面的粗糙度有几级要求？指出表面粗糙度要求最高的代号含义？（4分）
5、写出螺孔的两个定位尺寸。（4分）
6、画出左视图的外形图。尺寸从图中量取。（10分）
读轴承盖12零件图并回答问题（每空1分，30分）
1、该零件采用了哪些视图和剖视？（3分）
2、左视图中标有①的圆弧是直径为和直径为两圆柱表面相交形成线。（3分）
3、标出图中长、宽、高三个方向的主要尺寸基准。（3分）
4、解释φ75h9( )的含义。（6分）
5、零件切削加工表面的表面粗糙度有几级要求？解释要求最高的表面粗糙度代号的含义。（3分）
6.零件上有个螺纹孔，其代号为，螺纹孔的定位尺寸为。
7.解释φ32H8的含义（4分）。
8.说出垂直度公差代号的含义（4分）。
9.画出零件的右视图外形图,尺寸从图中量取。（10分）
1、两相交剖切面，全剖。
2、20。
3、用去除材料方法获得，Ra的上限值为12.5微米。
4、φ16H7孔的轴线。
5、φ71。
3、被测要素为φ32H7圆柱孔的轴线，公差项目为垂直度，公差值为0.04，基准要素为上顶面。

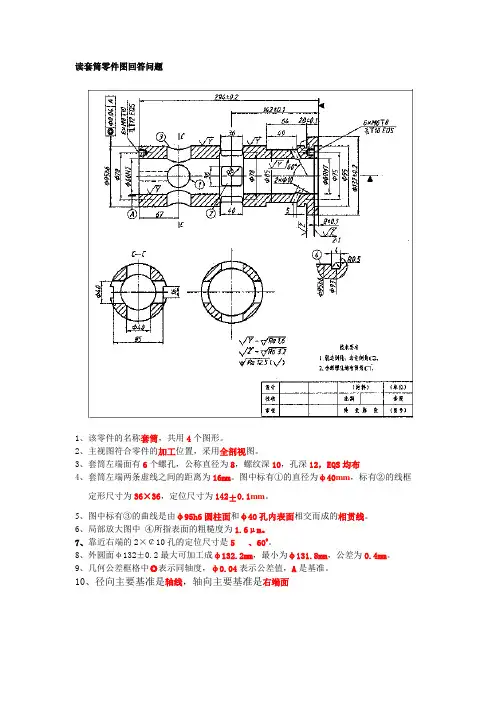

读套筒零件图回答问题

读套筒零件图回答问题
1、该零件的名称套筒，共用4个图形。

2、主视图符合零件的加工位置，采用全剖视图。

3、套筒左端面有6个螺孔，公称直径为8，螺纹深10，孔深12，EQS均布
4、套筒左端两条虚线之间的距离为16mm。

图中标有①的直径为φ40mm，标有②的线框
定形尺寸为36×36，定位尺寸为142±0.1mm。

5、图中标有③的曲线是由φ95h6圆柱面和φ40孔内表面相交而成的相贯线。

6、局部放大图中④所指表面的粗糙度为1.6μm。

7、靠近右端的2×￠10孔的定位尺寸是5 、600。

8、外圆面φ132±0.2最大可加工成φ132.2mm，最小为φ131.8mm，公差为0.4mm。

9、几何公差框格中◎表示同轴度，φ0.04表示公差值，A是基准。

10、径向主要基准是轴线，轴向主要基准是右端面。

机械制图-识读零件图-22题(答案)

1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。

2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。

【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。

4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5.说明符号6.3、6.3的含义。

【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。

6.在零件图右下角的空白处画出主视图的外形（虚线不画）。

1.该零件用 3 个视图进行表达，其中主视图采用了全剖。

2.该零件在长度方向的主要尺寸基准是左右对称面；在宽度方向的主要尺寸基准是前后对称面。

3.图中30±0.01表示：30是基本尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。

4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。

5.说明符号6.3的含义。

表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。

三、装配图拆画零件图。

快速阀是用于管道截通的装置，内有齿轮齿条传运机构。

当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。

阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。

读懂装配图，回答问题并拆画零件图。

1.装配图中装配体的名称为快速阀，装配体除了图中已标注的标准件以外共有15种个零件组成。

画法几何与工程制图零件图简答题

P143 看“主轴”零件图简答问题：1、轴表达方案中选择了哪几个基本视图？采用的表达方法及表达重点是什么？答：主视图；基本视图——表达轴的轴向形状及反映键槽形状特征；局部视图——表达φ40h6轴段内各孔深度方向即各孔轴线方向上的形状；1、主视图和左视图分别采用何种表达方法? 表达重点分别是什么？答：全剖视图、简化画法；主视图——表达各孔轴向形状左视图——反映泵盖的形状特征（包括泵盖基本体及各孔形状特征和分布情况）2、轴向主要设计基准为20mm厚度凸缘的右断面，径向主要设计基准为轴线，6xφ6螺钉孔的定形和定位尺寸分别是6xφ6/└┘φ12↓6 、φ72.5 ，左视图上φ42为定位尺寸。

3、直径φ35mm深5mm孔的底部表面粗糙程度最高，其粗糙度代号为，表示为铸造毛坯面4、识别R C1/4：R C表示密封性圆锥内螺纹，1/4 单位为英寸，表示特征尺寸。

5、φ55g6凸台外圆柱面（有尺寸公差、位置公差要求，还有最低表面结构要求）、20mm厚度凸缘的右断面、φ16H7和φ32H9内圆柱面为重要的加工表面，表面结构代号均为，尺寸公差分别是0.019、0.018、0.062。

6、认识：◎表示同轴度，φ0.04表示公差数值，A表示基准要素，A具体指φ16H7孔轴线，该位置公差框格代号表示对φ55g6轴线相对于基准A提出了φ0.04mm的同轴度要求（或说：φ55g6轴线相对于基准A的同轴度公差为φ0.04mm）.7、补画右视图。

P145看“托脚”零件图简答问题：1、表达方案采用了哪些基本视图和表达方法？表达重点分别是什么？答：主视图——反映φ13凸台的形状特征，同时采用两处局部剖分别表达2xφ7孔和φ40圆柱内孔的深度方向上的形状；俯视图——反映左上方安装板和右下方圆筒的形状特征，同时采用一处局部剖来M6—2H孔深度方向上即轴线方向上的形状；移出断面图——反映连接板断面形状。

2、长度设计基准为圆筒轴线，宽度设计基准仍为圆筒轴线，高度设计基准为最左上表平面即安装面；两安装螺栓孔的定形尺寸为2xφ7，定位尺寸为65和40 。

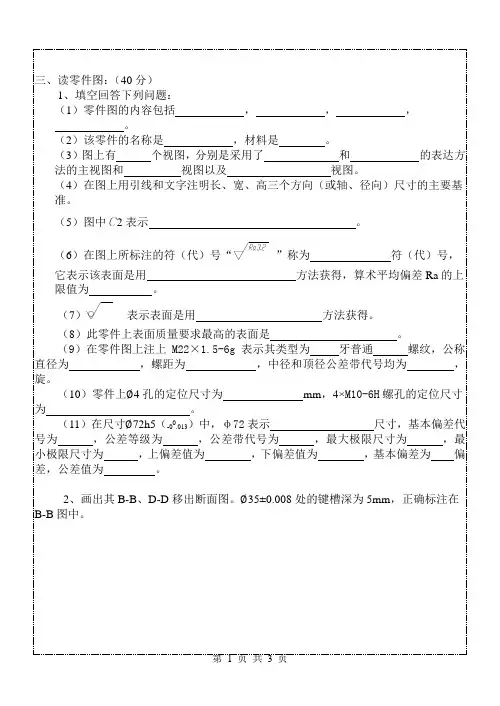

工程制图零件图样题1

三、读零件图：（40分）
1、填空回答下列问题：
（1）零件图的内容包括，，，
。
（2）该零件的名称是，材料是。
（3）图上有个视图，分别是采用了和的表达方法的主视图和视图以及视图。
（4）在图上用引线和文字注明长、宽、高三个方向（或轴、径向）尺寸的主要基准。代）号“ ”称为符（代）号，它表示该表面是用方法获得，算术平均偏差Ra的上限值为。
2、画出其B-B、D-D移出断面图。∅35±0.008处的键槽深为5mm，正确标注在B-B图中。
（7）表示表面是用方法获得。
（8）此零件上表面质量要求最高的表面是。
（9）在零件图上注上M22×1.5-6g表示其类型为牙普通螺纹，公称直径为，螺距为，中径和顶径公差带代号均为，旋。
（10）零件上∅4孔的定位尺寸为mm，4×M10-6H螺孔的定位尺寸为。
（11）在尺寸∅72h5（-00.013）中，φ72表示尺寸，基本偏差代号为，公差等级为，公差带代号为，最大极限尺寸为，最小极限尺寸为，上偏差值为，下偏差值为，基本偏差为偏差，公差值为。

工程制图智慧树知到答案章节测试2023年三明学院

第一章测试1.按图示尺寸读图，用1:1的比例在指定位置处照样画出平面图形，并标注尺寸。

答案:第二章测试1.按照下图所示投影方向，绘制该立体的三视图投影。

答案:2.请按照下图所示投影方向，绘制该立体的三视图投影。

答案:3.请您在物体的三视图中标出各点A、B、C、D、E、F的三面投影图，注意投影点字母的标注方法。

答案:4.根据下图找出物体上各面的投影，判断各平面是何种位置的平面。

P ____ Q____答案:5.根据下图找出物体上各面的投影，判断各平面是何种位置的平面。

R ____ S____答案:第三章测试1.画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并判别其可见性。

答案:2.请您画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并判别其可见性。

答案:3.请您画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并且判别其可见性。

答案:4.请画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并判别其可见性。

答案:5.求做下面平面立体的第三面投影。

答案:6.答案:7.答案:第四章测试1.根据主、俯两视图，选择正确的左视图，( )A:AB:CC:DD:B答案:A2.根据主、俯两视图，选择正确的左视图。

（）A:CB:BC:DD:A答案:ABCD3.根据主、俯两视图，选择正确的左视图。

（）A:AB:DC:BD:C答案:D4.请您根据这两个主、俯两视图，选择正确的左视图。

（）A:BB:CC:DD:A答案:A5.形体Ⅰ和形体Ⅱ之间的相对位置关系是 ____ 形体Ⅱ和Ⅲ形体之间的相对位置关系是 ____ 形体Ⅱ和Ⅳ形体之间的相对位置关系是 ____ 形体Ⅰ和形体Ⅳ之间的相对位置关系是 ____ 采用形体分析法分析下图组合体相邻表面之间的相对位置关系。

答案:第五章测试1.轴测图是一种能够同时反映物体三维空间形状的 ____ 图。

答案:2.轴测图富有立体感，但是度量性差，作图困难，在工程应用中一般只作为____。

工程制图第8章答案

6.3
表
面粗糙度值为Ra＝6.3。 5. Φ32f6的上偏差-0.025,下偏差-0.041，最大极限尺寸为31.75，最小极限尺寸为31.59，公差为0.016。
6. 在图中作出C—C移出断面图。
返回
径向基准轴向基准
返回
7－3 读零件图（二）看懂套筒零件图，成完成填空。 8-3 读零件图（二）看懂套筒零件图，并完成填空
（ 3）右端面对φ 20H7轴线的垂直度公差为0.15mm。
答案
7－2 读零件图（一）看懂输出轴零件图，成完成填空。
8-2 读零件图（一）看懂输出轴零件图，并完成填空
答案
1.该零件采用了哪些表达方法。
答：主视图并且采用了局部剖视，断面图、局部放大图和简化画法。
2. 找出零件的长、宽、高三个方向的主要基准。答案 3.主视图上的尺寸195、32、14、23、Φ7属于哪类尺寸。总体尺寸195；定位尺寸14、23；定形尺寸32、Φ7。 4. 图中右上角注出的“其余﹨ ”的含义是零件其它表面的
班级
学号
姓名
答案
答案
返回
1. 零件的主视图是复合剖视。
2. 零件的长度方向尺寸的主要基准在直径为Φ90圆柱体的右端面。
3. 该零件左端面的缘有3个螺孔，公称直径是M5，螺纹的和度是13。
4. 该零件左端面有6个沉孔，定位尺寸为Φ72.5，定型尺寸为Φ12、Φ6。 5. 零件上有二处形位公差，它们的名称是垂直度和同轴度，基准是
Φ16的轴线。
返回
8-5 读零件图（四）看懂支架零件图并完成填空
答案
1. 读支架零件图，画出其B—B全剖视图(虚线省略不画). 2. 回答下列问题: 1). 3-Φ8定位尺寸为Φ90、120°。

工程制图(本)_201906_模拟卷1_答案

华东理工大学网络教育学院（全部答在答题纸上，请写清题号，反面可用。

试卷与答题纸分开交）工程制图（本）_201906_模拟卷1_答案试卷满分100分。

考试时间90分钟。

一、单选题（共5题,每题2分,共10分）1. 斜视图的作用是( ) （2分）A.表达物体斜面的真实形状B.表达物体的六面视图C.表达物体的内部结构D.以上皆是.★标准答案：A2. 正等轴测投影图三条轴线间的夹角是( ) （2分）A.45°B.90°C.120°D.135°.★标准答案：C3. 在制图中最常用的椭圆近似画法为( ) （2分）A.平行四边形法B.同心圆法C.四圆心法D.六圆心法.★标准答案：C4. 内部形状复杂的物体用何种视图表达最恰当( ) （2分）A.辅助视图B.剖视图C.三视图D.轴测图.★标准答案：B5. 下列哪种曲线常用作齿轮的齿形曲线( ) （2分）A.螺旋线B.双曲线C.渐开线D.摆线.★标准答案：C二、判断题（共5题,每题2分,共10分）1. 下列对断面主要表达内容，断面图的种类、画法、标注的叙述是否正确断面主要表达机件上的肋、轮辐，轴上的键槽和孔等，断面分为一处断面和重合断面。

一般用剖切符号表示剖切平面位置，用箭头表示投射方向并注上字母，在断面图的上方用同样字母标出相应的名称。

移出断面应尽量配置在剖切符号或剖切平面迹线的延长线上，此时，断面可省略字母和断面名称。

当断面呈对称时，剖切符号、箭头、名称均可省略，必要时，也可将移出断面配置在其它适当的位置，并可以旋转。

（2分）( ) .★标准答案：正确2. 组合体只有下列三种方法（1）归位拉伸法（2）形体分析法（3）线面分析法（2分） ( ).★标准答案：错误3. 在空间，过一点可作唯一的直线与另一已知平面平行（2分）( ).★标准答案：错误4. 平面与圆柱面的交线可以有四种形式（2分）( ).★标准答案：错误5. 零件图上的工艺结构可以省略不画（2分）( ).★标准答案：错误三、补画物体的第三个视图（共1题,每题10分,共10分）1. （10分）★标准答案：1. （15分）四、试在下列视图上标注尺寸（尺寸数值按1:1的比例在视图中量取）（共1题,每题15分,共15分）★标准答案：五、将下面机件的主、左视图改画成合适的剖视图，并画出A-A断面图（共1题,每题15分,共15分）1.（15分）★标准答案：六、在指定位置补画左视图，并将主、左视图画成合适的剖视图（共1题,每题15分,共15分）★标准答案：1. （15分）七、问答题（共2题,每题10分,共25分）1. 阅读套筒零件图，回答下列问题1．套筒采用了哪些表达方案。

机械制图-识读零件图-22题(答案)资料

2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。

【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。

4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5.说明符号6.3、6.3的含义。

【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。

6.在零件图右下角的空白处画出主视图的外形（虚线不画）。

1.该零件用 3 个视图进行表达，其中主视图采用了全剖。

2.该零件在长度方向的主要尺寸基准是左右对称面；在宽度方向的主要尺寸基准是前后对称面。

3.图中30±0.01表示：30是基本尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。

4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。

5.说明符号6.3的含义。

表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。

三、装配图拆画零件图。

快速阀是用于管道截通的装置，内有齿轮齿条传运机构。

当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。

阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。

读懂装配图，回答问题并拆画零件图。

1.装配图中装配体的名称为快速阀，装配体除了图中已标注的标准件以外共有15种个零件组成。

工程制图习题答案

，最小尺寸为
其表面粗糙度
Ra
的最大允许
值为
两
局部
小结构的
φ25
φ24.987,
6.3 。
0
-0.14
24
23.86
0.14
φ25h6和φ28k7轴的轴线与两端φ35k6轴的公共轴线的同轴度
公差为φ0.015。
8-5 读零件图,完成填空及问答。
盘盖类零件
8-5 读零件图,完成填空及问答。
A
盘盖类零件
公
B
+0.050
-0.090
1）φ130 的最大极限尺寸为φ130.050 ，最小极限尺寸为φ129.910, 公差值为0.14。
2）图中标有①、②表面的表面粗糙度Ra值分别为① 12.5 、②12.5。标有③表面的表面粗糙度符号为。
3）的含义是φ130圆柱左端面对φ130圆柱轴线的圆跳动公差为0.05
①
②
③
④
8-3 形位公差
1.解释图中形位公差标注的含义。
①
②
③
④
心怀梦想路致远方
HAVE A DREAM AND TRAVEL FAR
2.标注机件的下列形位公差：①φ30H6孔的圆度公差为0.01；②φ30H6孔轴线对底面的平行度公差为0.02；③20H7的中心平面对φ30H6孔轴线的对称度公差为0.02。
8-1表面粗糙度
单击此处添加大标题内容
标注出零件中螺纹（Ra为3.2μm)、小孔（Ra为6.3μm）、大孔圆柱面（Ra为12.5μm）、两端面（Ra为6.3μm) 、其余（Ra 为25μm)的表面粗糙度。
（ )
2. 标注出零件中孔和底面（Ra为3.2μm) ，其余表面均为铸造表面的表面粗糙度。

工程图学模拟试卷11读端盖零件图,回答下列问题12分表面Ⅰ

工程图学模拟试卷11读端盖零件图，回答下列问题12分表面Ⅰ工程图学模拟试卷11、读端盖零件图，回答下列问题。

(12分)(1)表面?的表面粗糙度代号为_______，表面?的表面粗糙度代号为_______，表面?的表面粗糙度代号为_______。

(2)尺寸Φ70d11，其基本尺寸为_______ ，基本偏差代号为_______，标准公差等级为_______。

2、在指定位置将主视图画成全剖视图。

(16分)3、分析下列螺纹画法的错误,正确的打“?”, 错误的打“×”。

(8分)4、根据两视图补画第三视图。

(12分)5、求作立体的相贯线。

(12分)6、已知两视图，求作第三视图。

(16分)7、已知平面的两面投影，完成其第三面投影。

(12分)8、已知直线AB的两面投影，设直线AB上一点C将AB分成2:3，求C点的三面投影。

(12分)工程图学模拟试卷21、读零件图，并回答问题。

(18分)1(该零件采用了哪些视图、剖视图或其它表达方法,说明数量和名称。

2(指出该零件在长、宽、高三个方向的主要尺寸基准。

3(说明Φ40H7的意义。

4(说明M68?2的含义。

5(画出左视图的外形。

2、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

(8分)3、在指定位置画出剖面图(键槽深为3mm)。

(8分)4、指出下列螺纹画法中的错误，并将正确的画在指定位置。

(8分)5、补画视图中的缺线。

(12分)6、在指定位置将主视图画成剖视图。

(10分)7、根据给出的视图，补画第三视图或视图中所缺的图线。

(16分，每题8分)8、作平面?ABC和平面?EFG的交线，并判别可见性。

(10分)9、在平面ABC内作一条水平线，使其到H面的距离为10mm。

(10分)工程图学模拟试卷31、读零件图并回答下列问题. (20分)1)(该零件采用了哪些视图、剖视图和剖面图,2)(指出该零件在长、宽、高三个方向的主要尺寸基准。

3)(说明Φ40H7的意义。

工程图学读叉架类零件图习题解答-十字接头

习题集P75 读零件图 (4): 十字接头
(叉架类零件)
读零件图 (4): 十字接头
1/10
回答下列问题：
1. 根据零件名称和结构形状，此零件属于
类零件。
2. 十字接头的结构由
部分、
部分和
部分等组成。
3. 用“ ”符号标出长、宽、高三个方向的主要尺寸基准。
4. 在主视图中，下列尺寸属于哪种类型（定形、定位）尺寸？
80是
尺寸；38是
尺寸；40是
尺寸；
24是
尺寸；22是
尺寸。
5. 22+00.033最大极限尺寸为
，最小极限尺寸为
。
6. 0.02 A 的含义：被测要素为
，基准要素为
，
公差项目为
，公差值为
。
7. 零件上有
个螺孔，它们的尺寸分别是
。
8. 在图上指定位置作B-B剖视图。
2/10
1. 根据零件名称和结构形状，此零件属于叉架类零件。
6/10
5. 22+00.033 最大极限尺寸为 Փ22.033 ，最小极限尺寸为 Փ22 。
7/10
6. 0.02 A 的含义：
被测要素为 Փ22+00.033 圆柱孔轴线，
基准要素为 Փ46圆柱右端面，
公差项目为
垂直度
，
公差值为
Փ0.02 mm
。
8/10
7. 零件上有 3 个螺孔，它们的尺寸分别是 M10-7H、M6-6H深14孔深16 。
9/10
8. 在图上指定位置作B-B剖视图。 10/10
本习题讲解完毕
(购买此文档，免费赠送视频讲解，蔻蔻：417033963)

工程制图第8章零件图答案

2). A—A为二个平行平面剖切的阶梯剖视图。
返回
8-6 读零件图（五）看懂拨叉零件图并完成填空
1. 38H11表示基本尺寸是38mm，公差代号是H11，基本偏差是H、
下偏差为0，上偏差为0.160. 2. M10X1-6H是普通细牙螺纹，螺距是1mm，6H是中顶径公差。
3. Φ20圆柱的定位尺寸是25、36、87b7。
8-2 读零件图（一）看懂输出轴零件图，并完成填空
1.该零件采用了哪些表达方法。
答：主视图并且采用了局部剖视，断面图、局部放大图和简化画法。
2. 找出零件的长、宽、高三个方向的主要基准。答案
3.主视图上的尺寸195、32、14、23、Φ7属于哪类尺寸。
总体尺寸195；定位尺寸14、23；定形尺寸32、Φ7。
第8章零件图
8-1.1 8-1.2 8-1.3 8-1.4
8-2
8-3
8-4
8-5 8-8
8-6
8-7
8-9.1 8-9.2 8-9.3
总目录
78--11.表1 面将粗指糙定度表、公面差粗配糙合度和形用位代公号差标注在图上 1.将指定表面粗糙度用代号标注在图上其余
A面为 B面为 C面为 D面为 E孔面为
三、作业要求 1.根据立体图，看懂各零件的结构形状，选择恰当的表达方法（视图、剖视、断面），完整、正确、清晰地表达零件。 2.根据选定的表达方案，在A3图纸上选用适当比例画零件图。
答案
其余
Ⅰ
Ⅱ
技术要求
Ⅰ
Ⅱ
1．调质处理Ｔ235.
轴
制图描图审核
比例数量
材料
返回
答案
返回
答案
返回
F面为 G面为 H面为其余面为

零件图答案

零件图答案(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--零件图答案一、填空题1. 全部尺寸、技术要求2. 结构形状3. 加工位置、工作位置4. 长、宽、高5. 轴套类、盘盖类、叉架类、箱体类6. 粗糙7. 208. 大、低9. 间隙配合、过盈配合、过渡配合10. 基孔制、基轴制11. 六12. 20、013. A14. 微米15. 6016. 不去除材料的17. 孔、H、轴、h18. 大小、位置19. 过盈20. 不同21. 一22. 基轴制23. 轴24. 清晰25. 基轴、过渡、孔、基本、基本偏差代号、公差等级代号26. 设计、工艺27. 直径、半径28. 图形、实物、缩小29. mm30. 一组图形尺寸技术要求、标题栏31. 设计基准、工艺基准32. 形状公差33. 位置公差36. 形位公差37. 去除材料、不去除材料38. 标题栏39.定形尺寸、定位尺寸、总体尺寸40. 设计、工艺41. 基本偏差、标准公差42. 基孔、基轴、间隙配合、过盈配合、过渡配合43. H、0、h、044．基本尺寸45. 可见轮廓线、引出线46. 尺寸线二、选择题1-5 C B B A C 6-10 A C B A A 11-15 A B C C A 16-20 B A B C A 21-25 D A B D B 26-30 B A A A D31-35 C C B B D 36 B三、判断题1-5√×√√√ 6-10×√×√√11-15√√×√√ 16-20√√×××21-25√××√× 26√四、说明图中标注的形位公差框格的含义（1）Ф100h6的圆度公差为，对Ф15p7轴线的圆跳动公差为.（2）零件两端面的平行度公差为.五、读零件图回答问题1．（1）此零件名称是齿轮轴。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、轴
读书上P245零件图回答问题：
1、轴的主要作用是支撑传动件，并通过传动件（如齿轮、皮带轮等）来实现旋转运动及传递扭矩。

2、轴两端的倒角尺寸是1mm。

用C1来表达。

未注倒角为C1。

3、轴有2个键槽，键槽长为25mm，19mm，宽为6mm，5mm，键深为3.5mm，3mm
4、轴具有圆角、倒角、键槽、退刀槽、砂轮越程槽、中心孔和螺纹等结构。

5、其中圆角的半径为。

6、直径φ15上偏差为0 ，下偏差为-.018 ，最大极限直径为15 ，最小极限直径为14.982，公差为0.018。

查表得偏差代号为h，公差等级为7
7、粗糙度最小的是（哪个）φ15,φ22圆柱表面，加工质量高（高还是底）。

8、左下面的两个视图是叫断面图，表达轴断面的形状。

9、右下角的视图是放大图2:1 图，表达轴槽的的形状。

10、轴的总长为154mm 。

11、螺纹处退刀槽的尺寸为，槽宽为，槽深为
12 、轴的零件图共用一个主视图加其他的三个断面图和放大图来表达。

13、主视图采用加工位置来选择。

14、螺纹的基本尺寸是，查表小径是，大径是，螺距是。

15、主要长度方向基准面是右端，从基准出发标注定位尺寸有12 ，
80 ，10 ，23 。

定形尺寸φ，φ22 ，φ17 ，φ20 。

辅助基准是左端面，φ30右端面，从基准出发标注定位尺寸有，33 ，5 ，
16、两个键槽长度的定位尺寸为7、5，定形尺寸长度为14、19,，其键槽宽度和深度尺寸在两个移出断面图中标注。

17、2Xφ15表示槽的宽为2，直径为φ15。

18、轴材料是45钢，比例是1：1
19、规定了轴线的形位公差，─│φ0.01指轴线的直线度为φ0.01
二、阀杆p316（同济大学）
1、该零件，具有方头，倒角等结构。

该零件材料是40Cr 钢，比例是1：1 。

零件名称是阀杆
2、方头表面粗糙度为3.2,请把它标注在图中。

3、轴径φ14圆柱表面粗糙度为是 3.2 。

左端面的表面粗糙度为25 是表面粗糙度要求最高的是（哪个面）φ18,φ14，数值是 3.2
4、轴径φ14C11（-0.095-0.205）的基本尺寸是14 ，基本偏差代号是 C ，公差等级是11 。

上偏差为-0.095 ，下偏差为-0.205 ，最大极限直径为13.905 ，最小极限直径为13.795，公差为(-0.0905+0.205)=0.11。

7、图中尺寸“SR20”的含义是球的半径为20 。

8、左下面的两个视图是叫断面图，表达轴断面方头的形状。

尺寸为11x11
9、零件轴向方向主要尺寸基准是右端，从基准出发标注定位尺寸有7,12,50 ，径向方向主要尺寸基准是中心线。

10、绘制A向向视图。

三、阀盖p317（同济大学
1、该零件，具有圆角、倒角、退刀槽、螺纹等结构。

该零件材料是ZG230-450，比例是1：
1 ，零件名称是阀盖。

2、主视图采用全剖视，根据安装位置来选择主视图的视图。

3、轴径φ20圆柱表面粗糙度为是25 。

左端面的表面粗糙度为25 是表面粗糙度要求最高的是（哪个面）φ18,φ14，数值是 3.2
4、图中尺寸“C1”的含义是倒角为1 。

5、图中螺纹M36X2-6g,螺纹大径是36 ，螺距是 2 。

“6g”代表是中径和顶径公差为6g 。

6、M36X2-6g,螺纹长度是15 。

螺纹处退刀槽的尺寸，槽宽是44-6-12-15=17 ，槽直径是φ32 。

7、轴径φ50h11（0-0.16）的基本尺寸是50 ，基本偏差代号是h ，公差等级是11 。

的最大极限尺寸是φ50 ，最小极限尺寸是φ49.84 ，公差是0.16 。

8、图中尺寸“4xφ16”的含义是4个φ16的孔。

孔的粗糙度为是12.5 =
9、零件轴向方向主要尺寸基准是（φ50的右端面）或长度14的右端，从基准出发标注定位尺寸有7,12,50 ，径向方向主要尺寸基准面是中心线。

10、规定了轴线的形位公差，⊥│0.05│A指φ50的右端面对φ25的轴线的垂直度为0.05。

图中A是指φ25的轴线是A基准。

11、绘制A向向视图。

12、绘制螺纹退刀槽Ⅰ处的局部放大图，标注尺寸，比列是2:1 。

四、轴P173（东华大学）
1、该零件，具有键槽、倒角、退刀槽、螺纹等结构。

该零件材料是45，比例是1：1.5 ，零件名称是涡轮轴
2、上面的两个视图是叫断面图，表达轴断面键槽的形状。

3、轴的总长为154mm 。

4、轴的主视图根据加工位置来选择主视图的方向。

5、左端轴径φ15圆柱表面粗糙度为是 3.2 。

左端面的表面粗糙度为12.5 ，表面粗糙度要求最高的是（哪个面）φ15,φ17，数值是 1.6
6、轴径φ17k6（+0.012-0。

001）的基本尺寸是17 ，基本偏差代号是k ，公差等级是 6 。

上偏差为0.012 ，下偏差为-0.001 ，最大极限直径为17+(-0.012=17.012 ，最小极限直径为17+(-0.001)=16.999，公差为0.012+（-0.001)=0.013。

7、图中尺寸“C1”的含义是倒角为1 。

8、图中螺纹M20X2-6h,螺纹大径是20 ，螺距是 2 。

“6h”代表是中径和顶径公差为6h 。

9、螺纹M20X2-6h螺纹处退刀槽的尺寸为2.5×φ17.7，退刀槽宽是 2.5 ，槽直径是φ17.7 。

10、左端φ15圆柱面上的键槽，长度方向的定位尺寸为4 ，键槽长度尺寸为16 ,，其键槽宽度分别是5 ，键深度尺寸15-12=3 。

11、规定了轴线的形位公差，指φ22的轴线对基准A和B的同轴度为φ0.03。

图中A是指φ17的轴线是A基准。

图中B是指φ15的轴线是A基准。

各种尺寸归类。
