建筑供配电与照明下册知识点

建筑供配电与照明下册知识点建筑供配电和照明是建筑领域的重要组成部分。

电力系统和照明系统是建筑物中需要考虑的两个主要技术问题，无论是大型商业楼房、小型住宅还是其他建筑物都需要有一个有效的供配电和照明系统。

在本文中，我们将探讨关于建筑供配电和照明系统的一些重要知识点，包括配电系统和照明系统的基本原理、设计方案选择、以及实施过程中需要注意的事项等问题。

一、配电系统的基本原理1. 供电方式建筑物的电力供应来源主要有两种方式：独立供电和公共供电。

独立供电是指建筑物通过自己的电源供电，例如自己的发电机、太阳能或风能等自然资源。

而公共供电则是指通过外部电网进行供电。

公共供电包括有线和无线电力传输方式，在城市和城市周边地区使用较为广泛，相比于独立供电更为稳定和可靠。

2. 配电系统设计配电系统应根据所需负载计算电流和用电需求。

在分电柜中，应格外关注保险丝钳位的数量，并要使用符合标准的安装方法。

在布线构架中，应尽量避免短路、电弧现象发生，此外还应针对线路的使用环境来评估电线缆的安全性。

3. 配电系统中的电器配电系统中的电器种类繁多，包括变压器、开关、熔丝、保险丝和保护开关等。

在设计配电系统时，要确保所选电器符合性能和安全标准，以确保在可预见的使用寿命内保持最佳运行状态。

二、照明系统的基本原理1. 照明需求照明需求在不同的场合下会有所不同。

例如，商业楼房的照明需求通常要求亮度高、照度均匀，而住宅或寝室则要求更加柔和、舒适的照明。

2. 照明设计照明设计时需要考虑用途、灯光颜色和照度等要素。

地面反射率和天花板高度等建筑物本身的特征也会影响照明设计。

在考虑照明时，通常要遵循的原则是充分理解设计前的灯具类型、塔配件、夹具尺寸和光源类型等灯具方案和设计要素。

3. 照明设计的选择设计人员应选择高效节能的照明设备，同时还应考虑在使用过程中的使用成本和环境污染影响。

在设计灯具方案时，应尽可能保持适当的灯具间距和照明均匀度，以便达到最理想的照明效果。

2022学年第二学期期末考试《建筑供配电与照明》期末复习题一、单选题（共20题，40分）1、高压断路器的主要功能是( )。

（2.0）A、通断正常负荷电流,不能通断短路电流。

B、通断正常负荷电流,便于维护调试C、通断正常负荷电流,便于安装检修。

D、通断正常负荷电流,切除短路故障。

正确答案： D解析：2、在校验电器和导体的动稳定度时,一般应采用三相短路的( )。

（2.0）A、稳定电流B、冲击电流C、非周期分量电流D、短路电路正确答案： B解析：3、三相短路电流在什么条件下，？（）（2.0）A、远端短路系统供电B、近端短路系统供电C、无限大容量系统供电D、非无限大容量系统供电正确答案： C解析：4、如果中断供电将在政治、经济上造成较大损失的称为( ) 。

（2.0）A、一级负荷B、二级负荷C、三级负荷D、保安负荷正确答案： A解析：5、电压为35千伏及以下的户内配电装置多采用( )截面的母线。

（2.0）A、矩形B、圆形C、环形D、以上均正确正确答案： A解析：6、没有灭弧装置的设备是( )。

（2.0）A、高压隔离开关B、高压负荷开关C、高压断路开关D、以上均不正确正确答案： A解析：7、在高压电路中,担负切断短路电流任务的是:( )。

（2.0）A、隔离开关B、负荷开关C、断路器D、高压熔断器正确答案： D解析：8、用来防止电气设备遭受感应雷过电压的装置是 ( )。

（2.0）A、避雷针B、避雷线C、避雷器D、以上答案均正确正确答案： C解析：9、起重机械在计算额定容量时暂载率应换算到( )%。

（2.0）A、 15B、 25C、 35D、以上均不正确正确答案： B解析：10、电气装置作等电位联结的作用在于降低( ),以保障人身安全。

（2.0）A、降低接触电压B、降低短路电压C、降低触电电压D、降低跨步电压正确答案： A解析：11、一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的( )。

（2.0）A、 100%B、 50%C、 75%D、 25%正确答案： B解析：12、变压器油的作用( )。

二建建筑电气与照明工程建筑电气与照明工程是二级建造师考试中的一门重要科目，涉及到建筑物电力系统的设计、施工和调试等方面。

本文将针对二建建筑电气与照明工程的相关知识进行详细阐述，包括电力系统基本知识、电气线路的设计与施工、照明设计与施工等内容。

一、电力系统基本知识在建筑电气与照明工程中，对电力系统的基本知识要有清晰的理解。

电力系统由变电站、配电室以及线路组成。

变电站主要负责将高压电能进行变压、升压或降压，并将电能送入配电室。

配电室则将电能进行分配和传送至建筑物各个用电设备。

电力系统的设计要满足电能供应的可靠性、安全性和经济性的要求。

二、电气线路的设计与施工电气线路的设计与施工是建筑电气工程中的核心内容。

在进行电气线路设计时，需要充分考虑建筑物的用电负荷、线路的容载能力、线路的敷设方式等因素。

同时，还要合理选择电缆规格和材质，确保电气线路的稳定性和安全性。

电气线路施工过程中，需要严格按照设计要求进行接线、焊接和绝缘等工作。

同时还要注意线路的布线方式和绝缘保护，以保证电气线路的质量和可靠性。

三、照明设计与施工照明设计与施工是建筑电气与照明工程中不可忽视的一部分。

合理的照明设计能够为建筑物提供良好的照明效果，同时节约能源，满足人们的视觉需求。

在进行照明设计时，需要考虑建筑物的功能需要、照明亮度要求以及照明装置的选择等因素。

合适的光源选择、灯具布置、光线控制等，都是照明设计中需要注意的要点。

照明施工过程中，应根据照明设计方案进行灯具的安装和线路的敷设。

同时要确保灯具的质量和安全，以及灯光的合理分布和光照质量。

四、电力系统调试与运行电力系统的调试与运行是建筑电气与照明工程中的重要环节。

在系统调试过程中，必须进行严格的检查和测试，确保系统的各项指标符合要求。

同时，还需要对系统进行运行和维护，及时发现并排除故障，保证电力系统的正常运行。

综上所述，建筑电气与照明工程是二级建造师考试中的一门核心科目。

通过对电力系统基本知识、电气线路的设计与施工、照明设计与施工等内容的学习，建筑电气与照明工程人员能够掌握相关专业知识，提高工作效率和质量。

建筑电气供配电知识点总结一、建筑电气供配电系统概述建筑电气供配电系统是建筑物内部用电系统的总称，是建筑物内电气设备的供电和配电系统。

它对建筑物内部各种用电设备进行供电和保障用电安全，是建筑物正常运行所必需的基础设施之一。

建筑电气供配电系统主要包括以下几个部分：1. 供电系统：即外部电力供应系统，由电力公司通过变电站向建筑物供电。

2. 配电系统：将外部供电引入建筑物内各用电设备的系统。

3. 用电系统：建筑物内部的各种用电设备及其电气安装系统。

二、建筑电气供配电系统的构成1. 供电系统（1）变电站：由电力公司建设和维护，将高压电力通过变压器转换成低压电力，供给建筑物用电系统。

（2）高压线路：将变电站产生的高压电力输送到建筑物周围。

（3）低压线路：将高压电力通过变压器转换成低压电力，然后从低压线路引入建筑物内。

2. 配电系统（1）主配电室：接收外部供电，并进行线路选择和分支布置，然后引出到建筑物内各用电系统。

（2）配电盘：将主配电线路分支引入各个用电系统中，同时在配电盘上进行配电保护和控制。

3. 用电系统（1）照明系统：包括室内和室外的照明系统，保证建筑物内部的照明需求。

（2）动力系统：包括各种电动机、特种用电设备等，用于驱动机械设备和特殊用途。

（3）控制系统：包括各种自动化控制系统，用于对建筑设备进行控制和监测。

三、建筑电气供配电系统的保护和控制1. 过载保护：用于防止电路因过大的负荷电流而发生过热，造成电线或设备损坏甚至引发火灾。

2. 短路保护：用于在电路发生短路时迅速切断电流，防止发生火灾危险。

3. 接地保护：用于保护设备和人员不受到电击伤害，将电气设备的金属外壳或导体与大地连接，使设备外壳保持接地状态。

4. 漏电保护：用于检测和切断漏电电流，防止人身触电事故。

5. 过压保护：用于防止外部电力供应系统突发高压冲击到建筑内部电气设备，造成设备损坏。

四、建筑电气供配电系统的设计和施工1. 设计原则：建筑电气供配电系统的设计应符合国家电气标准和建筑规范，同时考虑建筑物的用电需求和安全要求。

建筑供配电与照明第一章1.1：*建筑供配电就是指建筑所需电能的供应和分配问题*电力系统是由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体*变电所是接受电能、变换电压和分配电能的场所，有电力变压器和配电装置组成。

配电所仅用来接受和分配电能，不承担变换电压的任务，是只有受电、配电设备而没有电力变压器的场所。

*变电所按变压的性质和左右又可分为升压变电所和降压变电所两大类。

*电力线路按其用途及电压等级分为输电线路和配电线路。

电压在35kV及以上的电力线路称为输电线路；电压在10kV及以下的电力线路称为平配电线路。

*建筑配电系统由总压降变电所（或高压配电所）、高压配电线路、分变电所、低压配电线路及用电设备组成的。

*供配电的基本要求：1.安全在电能的供应、分配和使用中，不应发生人身事故和设备事故；2.可靠应满足电能用户对供电可靠性的要求；3.优质应满足电能用户对电压质量和频率等方面的要求；4.经济应使供电系统的投资少、运行费用低，并尽可能地节约电能和减少有色金属的消耗量。

*由于同一等级电压的线路允许电压损耗为±5%，即真个线路允许有10%的电压损耗，因此为了维持线路首端与末端平均电压的额定值，线路首端（电源端）电压应比线路额定电压高5%而发电机是接在线路首端的，所以规定发电机的额定电压高于同等级线路的额定电压5%，用以补偿线路上的电压损耗。

*当变压器直接与发电机相连，则其一次绕组的额定电压应与发电机额定电压相同，即高于同级线路额定电压的5%；当变压器不与发电机相连而是连接在线路上，因此其一次绕组额定电压应与线路额定电压相同。

*如果变压器二次侧供电线路很长（例如较大容量的高压线路），则变压器二次绕组额定电压一方面要考虑补偿变压器二次绕组本身5%的阻抗电压降，另一方面海牙考虑变压器满载是输出的二次电压要满足线路首端应高于线路的额定电压5%，以补偿线路上的电压损耗。

此时，变压器二次绕组的额定电压要比线路额定电压高10%*供电系统的所有电气设备都应具有一定的工作电压和频率。

一、填空题1、一种完整旳电力系统由多种不同样类型旳发电厂、变电所、输电线路及电力顾客构成。

2、供电旳基本要是求安全、可靠、优质、经济。

3、6~10 kV室内变电所布置重要由高压配电室、变压器室、低压配电室三部分构成。

4、避雷器是一种专用旳防雷设备。

它重要用来保护保护电气设备，也可用来防止雷电波沿架空线路进入建筑物内，还可用于克制操作过电压等。

5、为了保证前后级保护装置动作旳选择性，过电流保护装置旳动作时间应按其动作时限特性分进行整定。

对于定期限过流保护，可取因采用DL型电流继电器，其可动部分惯性小，可取0.5;对于反时限过流保护，因采用GL型电流继电器其可动部分（铝盘）惯性较大，可取0.7秒。

6电力线路旳敷设方式有直接埋地、电缆沟敷设、沿墙敷设和电缆桥架敷设。

7、电力线路旳电阻RWL旳计算措施为lR0;电力线路电抗XWL旳计算措施为lx。

8、并联电容器是改善功率因数旳人工赔偿措施，在供电系统中装设旳位置有高压集中赔偿、低压集中赔偿、低压单独就地赔偿等三种措施。

9、建筑物直击雷防护装置包括接闪器、引下线、接地装置等；接闪器是专门用来接受雷击旳金属导体。

常用旳接有避雷针、避雷器、避雷网、避雷带。

二、单项选择题1、终端变电所变压器二次侧电压为（ A ）。

A、400VB、380VC、220VD、110V2、二级用电负荷要采用（ B ）。

A、两路以上独立电源供电 B.两回路供电 C.单路供电 D.环网供电3、大型企业供电一般采用（ B ）。

A.直接供电B.一次降压供电C.二次降压供电D.二次配网供电4、具有反时限动作特性旳继电器为（ B ）。

A.电磁式电流继电器B.电磁式时间继电器C.电磁式信号继电器D.感应式电流继电器5、在二次电路中，时间继电器旳作用是为了保证继电保护旳（ D ）。

A.选择性B.速动C.可靠性D.敏捷性6、十八大会议现场旳用电设备属于（ A ）。

A.一级负荷B.二级负荷C.三级负荷D.四级负荷7、对线路断路器进行定期检修或故障检修后，送电时各开关闭合旳先后次序是（ A ）。

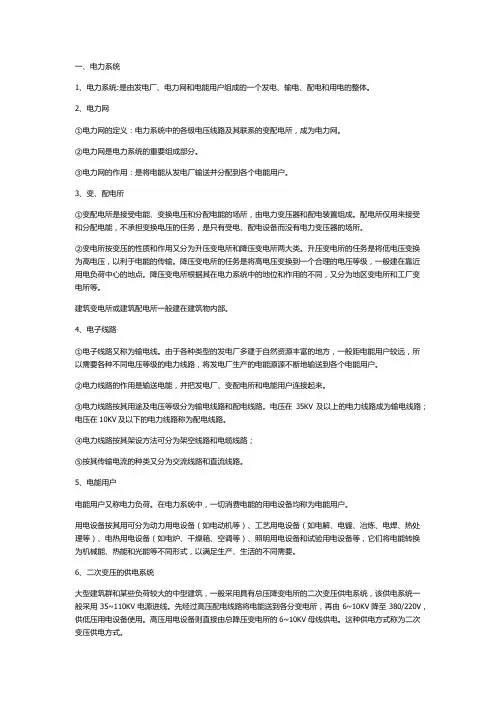

1、电力系统:是由发电厂、电力网和电能用户组成的一个发电、输电、配电和用电的整体。

2、电力网①电力网的定义：电力系统中的各级电压线路及其联系的变配电所，成为电力网。

②电力网是电力系统的重要组成部分。

③电力网的作用：是将电能从发电厂输送并分配到各个电能用户。

3、变、配电所①变配电所是接受电能、变换电压和分配电能的场所，由电力变压器和配电装置组成。

配电所仅用来接受和分配电能，不承担变换电压的任务，是只有受电、配电设备而没有电力变压器的场所。

②变电所按变压的性质和作用又分为升压变电所和降压变电所两大类。

升压变电所的任务是将低电压变换为高电压，以利于电能的传输。

降压变电所的任务是将高电压变换到一个合理的电压等级，一般建在靠近用电负荷中心的地点。

降压变电所根据其在电力系统中的地位和作用的不同，又分为地区变电所和工厂变电所等。

建筑变电所或建筑配电所一般建在建筑物内部。

4、电子线路①电子线路又称为输电线。

由于各种类型的发电厂多建于自然资源丰富的地方，一般距电能用户较远，所以需要各种不同电压等级的电力线路，将发电厂生产的电能源源不断地输送到各个电能用户。

②电力线路的作用是输送电能，并把发电厂、变配电所和电能用户连接起来。

③电力线路按其用途及电压等级分为输电线路和配电线路。

电压在35KV及以上的电力线路成为输电线路；电压在10KV及以下的电力线路称为配电线路。

④电力线路按其架设方法可分为架空线路和电缆线路；⑤按其传输电流的种类又分为交流线路和直流线路。

5、电能用户电能用户又称电力负荷。

在电力系统中，一切消费电能的用电设备均称为电能用户。

用电设备按其用可分为动力用电设备（如电动机等）、工艺用电设备（如电解、电镀、冶炼、电焊、热处理等）、电热用电设备（如电炉、干燥箱、空调等）、照明用电设备和试验用电设备等，它们将电能转换为机械能、热能和光能等不同形式，以满足生产、生活的不同需要。

6、二次变压的供电系统大型建筑群和某些负荷较大的中型建筑，一般采用具有总压降变电所的二次变压供电系统，该供电系统一般采用35~110KV电源进线。
