防腐保温工程新手预算入门之工程量计算篇1、除锈、刷油、防腐蚀工程量（1）设备筒体、管道表面积计算公式S=π×D×L （π--圆周率，D--设备或管道直径，L--设备或管道的长度）Φ219mm管道长26m，计算其外表面积S=0.219*3.14*26S=17.87916m²（2）阀门表面积计算公式S=π×D×2.5 D× K× N (D--直径，K--系数、K=1.05，N--阀门个数)Φ325mm阀门，数量8个，计算其外表面积S=3.14*0.325*2.5*0.325*1.05*8S=6.9649125m²（3）弯头表面积计算公式S=π×D×1.5 D× 2π× N/B （D--直径，K--系数、K=1.05，N--弯头个数，900弯头B=4、450弯头B=8）Φ108mm弯头900、12个，Φ159mm弯头450、16个，计算其外表面积S=3.14*0.108*1.5*0.108*2*3.14*12/4=1.0350213696mS=3.14*0.159*1.5*0.159*2*3.14*16/8=1.4955632856m²S=1.03+1.49=2.53（4）法兰表面积计算公式S=π×D×1.5 D× K× N （D—直径，K—系数、K=1.05，N法兰个数）Φ426mm法兰4个，计算其外表面积S=3.14*0.426*1.5*0.426*1.05*4=3.589958232m²（5）设备封头表面积计算公式S=π×r2×1.5× N （r—设备的半径，N封头的个数）Φ1200mm封头2个，计算其外表面积S=3.14*0.6*0.6*1.5*2=3.3912m²2、绝热工程（1）设备筒体或管道绝热、防潮和保护层计算公式V=π×（D+1.033δ）×1.033δ×LS=π×（D+2.1δ+0.0082）×L（D—直径，1.033、2.1—调整系数，δ绝热层厚度，L—设备筒体或管道长，0.0082—捆扎线直径或钢带厚）Φ529mm管道长35m，绝热层厚度100mm，保护层采用铝皮，计算绝热层的体积和保护层的面积V=3.14*(0.529+1.033*0.1)*1.033*0.1*35= 7.178293241m³S=3.14*(0.529+2.1*0.1+0.0082)*35= 82.11728m²（2）阀门绝热、防潮和保护层计算公式V=π×（D+1.033δ）×2.5D×1.033δ×1.05×NS=π×（D+2.1δ）×2.5D×1.05×N（D—直径，1.033、2.1—调整系数，δ绝热层厚度，N—阀门个数）Φ89mm阀门，数量6个，绝热层厚度60mm，保护层采用铁皮，计算绝热层的体积和保护层的面积V=3.14*（0.089+1.033*0.06）*2.5*0.089*1.033*0.06*1.05*6=0.04 m³S=3.14*（0.089+2.1*0.06）*2.5*0.089*1.05*6=0.95 m²（3）法兰绝热、防潮和保护层计算公式V=π×（D+1.033δ）×1.5D×1.033δ×1.05×NS=π×（D+2.1δ）×1.5D×1.05×N（D—直径，1.033、2.1—调整系数，δ绝热层厚度，N—法兰个数）Φ377mm法兰，数量4个，绝热层厚度80mm，保护层采用彩钢板，计算绝热层的体积和保护层的面积V=3.14*(0.377+1.033*0.08)*1.5*0.377*1.033*0.08*1.05*4= 0.2832824515719744 m³S=3.14*(0.377+2.1*0.08)*1.5*0.377*1.05*4= 4.06450863m²（4）弯头绝热、防潮和保护层计算公式V=π×（D+1.033δ）×1.5D×2π×1.033δ×N/BS=π×（D+2.1δ）×1.5D×2π×N/B（D—直径，1.033、2.1—调整系数，δ绝热层厚度，N--弯头个数，900弯头B=4、450弯头B=8）Φ273mm弯头，900，数量6个，绝热层厚度120mm，防潮层采用玻璃丝布，保护层采用彩钢板，计算绝热层的体积和防潮层、保护层的面积V=3.14*(0.273+1.033*0.12)*1.5*0.273*2*3.14*1.033*0.12*6/ 4= 0.59602266013320576 m³S=3.14*(0.273+2.1*0.12)*1.5*0.273*2*3.14*6/4=6.359072265m²（5）设备封头绝热、防潮和保护层计算公式V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N （N—封头个数）S=[(D+2.1δ)/2]2×π×1.5×N（D—直径，1.033、2.1—调整系数，δ绝热层厚度，N--封头个数）Φ1800mm封头2个，绝热层厚度90mm，防潮层采用塑料布，保护层采用彩钢板，计算绝热层的体积和防潮层、保护层的面积V=【（1.8+1.033*0.09）/2】²*3.14*1.033*0.09*1.5*2=0.78S=【（1.8+2.1*0.09）/2】²*3.14*1.5*2=9.32（6）拱顶罐绝热、防潮和保护层计算公式V=2πr×（h+1.033δ）×1.033δS=2πr×（h+2.1δ）（r是拱顶部分球缺的半径，h是拱顶的起拱高度，1.033、2.1—调整系数）某一油罐上部拱顶球缺半径为22m，起拱高度为1.8m，绝热层厚度90mm，铁丝网作保护层，外护层采用压型钢板，计算绝热层的体积和铁丝网、外护层的面积V=2*3.14*22*（1.8+1.033*0.09）*1.033*0.09=24.31 m³S=2*3.14*22*（1.8+2.1*0.09）=274.80 m²。

设备管道保温工程量速算表及计算公式详解设备管道保温工程量速算表及计算公式详解除锈、刷油工程（一）、（1）设备筒体、管道表面积计算公式：S=π*D*L(公式1) （2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、关口凹凸部分，不再另行计算。

二、阀门表面积：S=π*D*2.5D*K*N (K=1.05)(公式2)三、弯头表面积：S=π*D*1.5D*2π*N/B (90°B=4，45°B=8)(公式3)四、法兰表面积：S=π*D*1.5D*K*N (K=1.05)(公式4)五、设备与管道法兰翻边防腐蚀工程量：S=π*(D+A)*N(A法兰翻边宽) (公式5)六、管道保温及保护层计算公式：V=π*(D+1.033d)*1.033d*L (公式6)S=π*(D+2.1d+0.0082) *L (公式7)0.0082：捆扎线直径或钢带厚七、伴热管道绝热工程量计算公式a)单管伴热或双管伴热（管径相同，夹角小于90度时）D’=D1+D2+(10-20mm) (公式8)式中D’—伴热管道综合值；D1—主管道直径；D2—伴热管道直径；(10-20mm) —主管道与伴热管道之间的间隙b)双管伴热（管径相同，夹角大于90度时）D’=D1+1.5D2+(10-20mm) (公式9)C)双管伴热（管径相同，夹角小于90度时）D’=D1+D伴大+(10-20mm) (公式9)式中D’—伴热管道综合值；D1—主管道管径将上述D’计算结果分别代入(公式6)（公式7）计算出伴热管道的绝热层、防潮层和保护层工程量。

八、设备封头绝热、防潮和保护层工程量计算公式V=[(D+1.033d)/2]*2π*1.033d*1.5*N (公式11)S=[(D+2.1d)/2]* 2π*1.5*N (公式12)九、阀门绝热、防潮和防护层工程量计算公式V=π*(D+1.033d)*2.5D*1.033d*1.05*N (公式13)S=(D+2.1d)*2.5D*1.05*N (公式14)十、法兰绝热、防潮和防护层工程量计算公式V=π* (D+1.033d)*1.5D*1.033d*1.05*N (公式15)S=(D+2.1d)*1.5D*1.05*N (公式16)十一、弯头绝热、防潮和防护层工程量计算公式V=π*(D+1.033d)*1.5D*2π*1.033d*1.05*N/B (公式17) S=π* (D+2.1d)*1.5D*2π*N/B (公式18)十二、拱顶罐封头绝热、防潮和防护层工程量计算公式V=2πr*(h+1.033d)*1.033d (公式19)S=2πr*(h+2.1d) (公式20)。

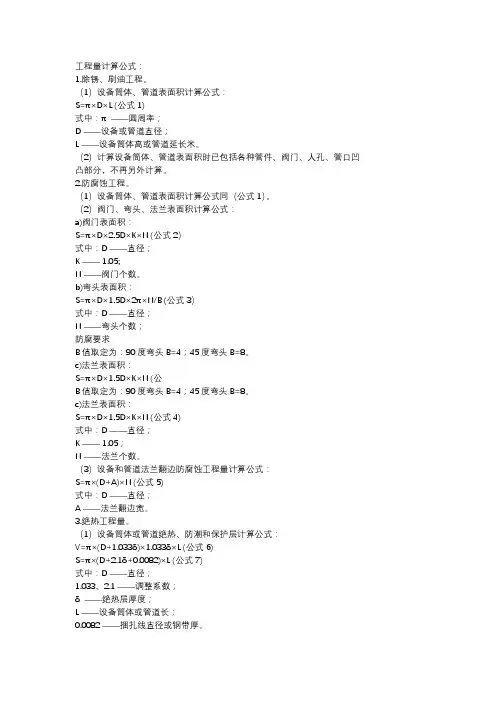

工程量计算公式：1.除锈、刷油工程。

（1）设备筒体、管道表面积计算公式：S=π×D×L (公式1)式中：π——圆周率；D ——设备或管道直径；L ——设备筒体高或管道延长米。

（2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

2.防腐蚀工程。

（1）设备筒体、管道表面积计算公式同（公式1）。

（2）阀门、弯头、法兰表面积计算公式：a)阀门表面积：S=π×D×2.5D×K×N (公式2）式中：D ——直径；K —— 1.05;N ——阀门个数。

b)弯头表面积：S=π×D×1.5D×2π×N/B (公式3）式中：D ——直径；N ——弯头个数；防腐要求B值取定为：90度弯头B=4；45度弯头B=8。

c)法兰表面积：S=π×D×1.5D×K×N (公B值取定为：90度弯头B=4；45度弯头B=8。

c)法兰表面积：S=π×D×1.5D×K×N (公式4)式中：D ——直径；K —— 1.05；N ——法兰个数。

（3）设备和管道法兰翻边防腐蚀工程量计算公式：S=π×(D+A)×N (公式5)式中：D ——直径；A ——法兰翻边宽。

3.绝热工程量。

（1）设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ×L (公式6)S=π×(D+2.1δ+0.0082)×L (公式7)式中：D ——直径；1.033、2.1 ——调整系数；δ——绝热层厚度；L ——设备筒体或管道长；0.0082 ——捆扎线直径或钢带厚。

（2）伴热管道绝热工程量计算公式：a)单管伴热或双管伴热（管径相同，夹角小于90度时）：D'=D1+D2+(10～20mm) （公式8）防腐要求式中：D' ——伴热管道综合式中：D' ——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm) ——主管道与伴热管道之间的间隙。

1.S=2.6Ｄ27Ｌ220.43S=0.06Ｄ4Ｎ0.12S=0.9Ｄ0.012Ｎ4B0.07S=0.377Ｄ1Ｎ0.70S=2600Ｄ0.06Ａ1Ｎ8164.19V=π S=π（公式7）S=0.057Ｄ0.04δ680Ｌ318.57V=0.057Ｄ0.04δ680Ｌ8.67a)单 D’ 式中D1 —D2 — B)双 D'＝ c)双D'=D1 式中D1-主V=[(D S=[(D V＝2.8Ｄ0.12δ1Ｎ1.70716将上述D'计算结果分别代入（公式6）、（公式7）计算出伴热管道的绝热层、防潮层和保护层工程量。

八、设备封头绝热、防潮和保护层工程量计算公式七、伴热管道绝热工程量计算公式（2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

一、 （1）设备筒体、管道表面积计算公式：S=π*D*L（公式1）0.0082：捆扎线直径或钢带厚三、弯头表面积：S=π*D*1.5D*2*π*N/B （90°B=4；45°B=8）（公式3）四、法兰表面积：S=π*D*1.5D*K*N （K=1.05）（公式4）二、阀门表面积：S=π*D*2.5D*K*N （K=1.05）（公式2）五、设备与管道法兰翻边防腐蚀工程量：S=π*（D+A ）*N （A 法兰翻边宽）六、管道保温及保护层计算公式：S= 2.8Ｄ0.12δ2Ｎ28.74984 九、阀门绝热、防潮和防护层工程量计算公式V=∏S=(D+V＝0.1Ｄ0.07δ10Ｎ0.10 S＝0.325Ｄ0.07δ10Ｎ 4.03 十、法兰绝热、防潮和防护层工程量计算公式V=∏S=(D+V＝0.219Ｄ0.05δ10Ｎ0.14 S＝0.219Ｄ0.05δ10Ｎ 1.06 十一、弯头绝热、防潮和防护层工程量计算公式V=∏S=(D+Ｖ＝0.219Ｄ0.07δ10Ｎ1Ｂ 1.43Ｓ＝0.219Ｄ0.07δ10Ｎ1Ｂ7.55 十二、拱顶罐封头绝热、防潮和防护层工程量计算公式V=2∏S=2∏Ｓ＝30Ｄ 3.445h0.06δ20.48Ｖ＝30Ｄ16.5h0.06δ1566.1743.116.09 0.610.8 0.42。

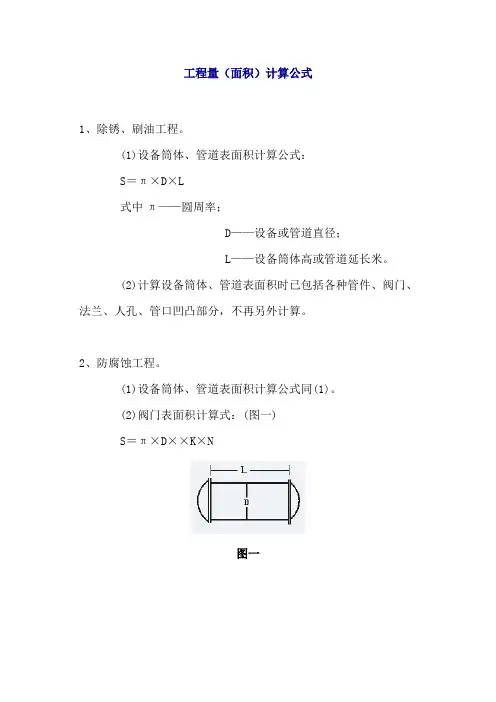

工程量（面积）计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D××K×N图一式中D——直径；K——；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D××K×2π×N／B式中D——直径；K——；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D××K×N图三式中D——直径；K——；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π××N式中N——封头个数；——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L图五式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

设备管道保温工程量速算表及计算公式详解设备管道保温工程量速算表及计算公式详解1.除锈、刷油工程一、（1）设备筒体、管道表面积计算公式：S=π*D*L（公式1）（2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

S= 0.48 Ｄ0 Ｌ0.00二、阀门表面积：S=π*D*2.5D*K*N（K=1.05）（公式2）S= 0.219 Ｄ10 Ｎ 3.96三、弯头表面积：S=π*D*1.5D*2*π*N/B（90°B=4；45°B=8）（公式3）S= 0.06 Ｄ 2 Ｎ 4 B 0.05四、法兰表面积：S=π*D*1.5D*K*N（K=1.05）（公式4）S= 0.219 Ｄ10 Ｎ 2.37五、设备与管道法兰翻边防腐蚀工程量：S=π*（D+A）*N（A法兰翻边宽）（公式5）S= 0.219 Ｄ0.05 Ａ10 Ｎ8.45六、管道保温及保护层计算公式：V=π×(D+1.033δ)×1.033δ×L (公式6)S=π×(D+2.1δ+0.0082)×L (公式7)0.0082：捆扎线直径或钢带厚（公式7）S= 0.273 Ｄ0.05 δ805 Ｌ976.70V= 0.273 Ｄ0.05 δ805 Ｌ42.41七、伴热管道绝热工程量计算公式a)单管伴热或双管伴热（管径相同，夹角小于90度时）D’=D1+D2+(10-20mm) （公式8）式中D’——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10-20mm)——主管道与伴热管道之间的间隙。

B)双管伴热（管径相同，夹角大于90度时）（公式9）D'＝D1+1.5D2+(10~20mm)c)双管伴热（管径不同，夹角小于90度时）D'=D1+D伴大+（10~20mm）(公式10)式中D'-伴热管道综合值；D1-主管道直径；将上述D'计算结果分别代入（公式6）、（公式7）计算出伴热管道的绝热层、防潮层和保护层工程量。

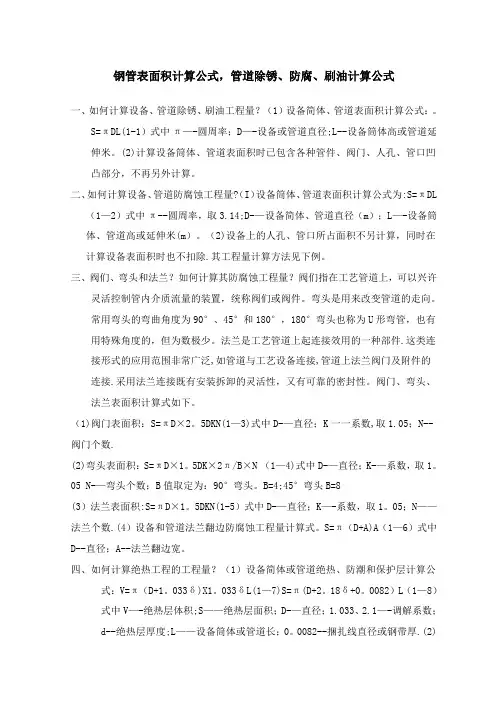

钢管表面积计算公式，管道除锈、防腐、刷油计算公式一、如何计算设备、管道除锈、刷油工程量？（1）设备简体、管道表面积计算公式：。

S=πDL(1-1）式中π—-圆周率；D—-设备或管道直径;L--设备筒体高或管道延伸米。

(2)计算设备筒体、管道表面积时已包含各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

二、如何计算设备、管道防腐蚀工程量?（I）设备筒体、管道表面积计算公式为:S=πDL（1—2）式中π--圆周率，取3.14;D-—设备简体、管道直径（m）；L—-设备筒体、管道高或延伸米(m）。

（2)设备上的人孔、管口所占面积不另计算，同时在计算设备表面积时也不扣除.其工程量计算方法见下例。

三、阀们、弯头和法兰？如何计算其防腐蚀工程量？阀们指在工艺管道上，可以兴许灵活控制管内介质流量的装置，统称阀们或阀件。

弯头是用来改变管道的走向。

常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U形弯管，也有用特殊角度的，但为数极少。

法兰是工艺管道上起连接效用的一种部件.这类连接形式的应用范围非常广泛,如管道与工艺设备连接,管道上法兰阀门及附件的连接.采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。

阀门、弯头、法兰表面积计算式如下。

（1)阀门表面积：S=πD×2。

5DKN(1—3)式中D-—直径；K一一系数,取1.05；N--阀门个数.(2)弯头表面积：S=πD×1。

5DK×2π/B×N （1—4)式中D-—直径；K-—系数，取1。

05 N-—弯头个数；B值取定为：90°弯头。

B=4;45°弯头B=8(3）法兰表面积:S=πD×1。

5DKN(1-5）式中D-—直径；K—-系数，取1。

05；N——法兰个数.(4）设备和管道法兰翻边防腐蚀工程量计算式。

S=π（D+A)A（1—6）式中D--直径；A--法兰翻边宽。

保温工程量计算公式保温工程量计算公式所属分类：数据/知识/短文->工程造价->基本知识点击:5385一、除锈、刷油工程：设施筒体、管道表面积计算公式：S=π×D×L（1）式中：π——圆周率D——设施或管道直径L——设施筒体高或管道延伸米。

计算设施筒体、管道表面积时各样管件、法门、人孔、管口凹凸部分，不再另行计算。

二、防腐化工程：设施筒体、管道表面积式同（1）阀门、弯头、法兰表面积计算公式：（1）阀门表面积：S=π×D××K×N式中：D——直径K——N——阀门个数（2）弯头表面积：S=π×D××K×2π×N/BL——设施筒体或管道长——捆扎线直径或钢带厚。

2.伴热管道绝热工程量计算式：1）单管伴热或双管伴热（管径同样，夹角小于90°时）。

K=D1+D2+（10~20㎜）式中：K——伴热管道综合值D1——主管道直径D2——伴热管道直径10~20㎜）——主管道与伴热管道之间的空隙。

2）双管伴热（管径同样，夹角大于90°时）K=D1＋＋（10~20㎜）（3）双管伴热（管径不一样，夹角小于90°时）K=D1+D伴大+（10~20㎜）式中：K——伴热管道综合值D1——主管道直径将上述K计算结果分别代入公式（2）（3）计算出伴热管道的绝热层、防潮层和保护层工程量。

设施封头绝热、防潮和保护层计算式：V=【（δ）/2】2×π×δ××NS=【（δ）/2】2×π××N注：N----封头个数阀门绝热、防潮和保护层计算公式：V=π（δ）××δ××NS=π（δ）×××N法兰绝热、防潮和保护层计算公式：V=（δ）××δ×5×S=π×（δ）×××N弯头绝热、防潮和保护层计算公式：V=π（δ）××2π×δ×N/BS=π×（δ）××2π×N/B 拱顶罐封头绝热、防潮和保护层计算公式：V=2πr×（hδ）×δS=2πr（×δ）第条依照规范要求，保温厚度大于100㎜、保冷厚度大于80㎜时应分层安装，工程量应分层计算，采纳相应厚度定额。

保温工程量计算公式Prepared on 21 November 2021保温工程量计算公式所属分类：->->点击:5385一、除锈、刷油工程：1.设备筒体、管道表面积计算公式：S=π×D×L（1）式中：π——圆周率D——设备或管道直径L——设备筒体高或管道延长米。

2.计算设备筒体、管道表面积时各种管件、法门、人孔、管口凹凸部分，不再另行计算。

二、防腐蚀工程：1.设备筒体、管道表面积式同（1）2.阀门、弯头、法兰表面积计算公式：（1）阀门表面积：S=π×D×2.5D×K×N式中：D——直径K——1.05N——阀门个数（2）弯头表面积：S=π×D×1.5D×K×2π×N/B式中：D——直径K——1.05N——弯头个数B值取定为：90°弯头B=4，45°弯头B=8。

（3）法兰表面积：S=π×D×1.5D×K×N式中：D——直径K——1.05N——法兰个数3.设备和管道法兰翻边防腐蚀工程量计算式：S=π×（D+A）×A式中：D——直径A——法兰翻边宽。

二、绝热工程量：1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×1.033δ×L（2）S=π×（D+2.1δ+0.0082）×L（3）式中：D——直径1.033，2.1——调整系数δ——绝热层厚度L——设备筒体或管道长0.0082——捆扎线直径或钢带厚。

2.伴热管道绝热工程量计算式：（1）单管伴热或双管伴热（管径相同，夹角小于90°时）。

K=D1+D2+（10~20㎜）式中：K——伴热管道综合值D1——主管道直径D2——伴热管道直径（10~20㎜）——主管道与伴热管道之间的间隙。

1.第十一册刷油、防腐蚀、绝热工程一工程量计算公式1、除锈、刷油工程;1设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米;2计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分,不再另外计算;2、防腐蚀工程;1设备筒体、管道表面积计算公式同1;2阀门表面积计算式：图一S＝π×D××K×N图一式中D——直径； K——； N——阀门个数;3弯头表面积计算式：图二2.图二S＝π×D××K×2π×N／B 式中D——直径； K——； N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8;4法兰表面积计算式：图三S＝π×D××K×N3.图三式中D——直径；K——； N——法兰个数;4. 5设备和管道法兰翻边防腐蚀工程量计算式：图四5.图46. S＝π×D＋A×A式中D——直径； A——法兰翻边宽;6带封头的设备防腐或刷油工程量计算式：图五7.图五8.9. S＝L×π×D+D22×π××N 式中N——封头个数；——系数值;3、绝热工程量;1设备筒体或管道绝热、防潮和保护层计算公式：V＝π×D＋δ×δS＝π×D＋δ＋×L图五式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚;2伴热管道绝热工程量计算式：①单管伴热或双管伴热管径相同,夹角小于90°时;D′＝D1＋D2 ＋10～20mm式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；10～20mm——主管道与伴热管道之间的间隙;②双管伴热管径相同,夹角大于90°时;D′＝D1＋＋10～20mm③双管伴热管径不同,夹角小于90°时;D′＝D1 ＋D伴大＋10～20mm式中D′——伴热管道综合值；D1 ——主管道直径;将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量;3设备封头绝热、防潮和保护层工程量计算式;V＝\D＋δ／2\2 π×δ××NS＝\D＋δ／2\2 ×π××N4阀门绝热、防潮和保护层计算公式;V＝πD＋δ××δ××NS＝πD＋δ×××N5法兰绝热、防潮和保护层计算公式;V＝πD＋δ××δ××NS＝π×D＋δ×××N6弯头绝热、防潮和保护层计算公式;V＝πD＋δ××2π×δ× N／BS＝π×D＋δ××2π×N／B7拱顶罐封头绝热、防潮和保护层计算公式;V＝2πr×h＋δ×δS＝2πr×h＋δ10.二计量单位1、刷油工程和防腐蚀工程中设备、管道以“m2” 为计量单位;一般金属结构和管廊钢结构以“kg”为计量单位；Ｈ型钢制结构包括大于400mm 以上的型钢以“m2”为计量单位;2、绝热工程中绝热层以“m3” 为计量单位,防潮层、保护层以“m2”为计量单位;3、计算设备、管道内壁防腐蚀工程量时,当壁厚≥10mm时,按其内径计算；当壁厚＜10mm时,按其外径计算;11.三除锈工程1、喷射除锈按级标准确定;若变更级别标准,如Sa3级按人工、材料、机械乘以系数、Sa2级或Sa1级乘以系数计算;2、本章不包括除微锈标准：氧化皮完全紧附, 仅有少量锈点, 发生时按轻锈项目乘以系数;3、因施工需要发生的二次除锈,其工程量另行计算;12.四刷油工程1、本章估价表按安装地点就地刷喷油漆考虑,如安装前管道集中刷油,人工乘以系数暖气片除外;2、标志色环等零星刷油,执行本章估价表相应项目,其人工乘以系数;3、本章估价表主材与稀干料可换算,但人工与材料量不变;13.五防腐蚀涂料工程1、本章估价表不包括热固化内容,应按相应项目另行计算;2、涂料配比与实际设计配合比不同时,应根据设计要求进行换算,但人工、机械不变;3、本章估价表过氯乙烯涂料是按喷涂施工方法考虑的,其他涂料均按刷涂考虑;若发生喷涂施工时,其人工乘以系数,材料乘以系数,增加喷涂机械台班耗量;14.六手工糊衬玻璃钢工程1、如因设计要求或施工条件不同,所用胶液配合比、材料品种与本章估价表不同时,应按本章各种胶液中树脂用量为基数进行换算;2、玻璃钢聚合固化方法与估价表不同时,按施工方案另行计算;3、本章估价表是按手工糊衬方法考虑的,不适用于手工糊制或机械成型的玻璃钢制品工程;15.七橡胶板及塑料板衬里工程1、本章热硫化橡胶板衬里的硫化方法,按间接硫化处理考虑,需要直接硫化处理时,其人工乘以系数,其他按施工方案另行计算;2、本章估价表中塑料板衬里工程,搭接缝均按胶接考虑,若采用焊接时,其人工乘以系数,胶浆用量乘以系数;16.八衬铅及搪铅工程17.18.1、设备衬铅是按安装在滚动器上施工考虑的,若设备安装后进行挂衬铅板施工时,其人工乘以系数,材料、机械不变;19.20.2、本章估价表衬铅铅板厚度按3mm考虑,若铅板厚度大于3mm时,人工乘以系数,材料、机械另行计算;21.九耐酸砖、板衬里工程1、采用勾缝方法施工时,勾缝材料按相应项目树脂胶泥用量的10％计算,人工按相应项目人工的10％计算;2、衬砌砖、板按规范进行自然养护考虑,若采用其他方法养护,按施工方案另行计算;3、胶泥搅拌是按机械搅拌考虑的,若采用其他方法时不得调整;22.十绝热工程1、依据规范要求,保温厚度大于100mm、保冷厚度大于80mm时应分层安装,工程量应分层计算,采用相应厚度项目;2、保护层镀锌铁皮厚度是按0.8mm以下综合考虑的,若采用厚度大于0.8mm时,其人工乘以系数；卧式设备保护层安装,其人工乘以系数;3、设备和管道绝热均按现场安装后绝热施工考虑,若先绝热后安装时,其人工乘以系数;4、采用不锈钢薄板保护层安装时,其人工乘以系数,计价材料乘以系数,机械台班乘以系数;23.。

保温工程上如何计算弯头和阀门的体积保温工程上如何计算弯头和阀门的体积，与管道内径及保温厚度是否有关？本资料由河北华星管道设备制造设备有限公司提供什么是阀们、弯头和法兰？如何计算其防腐蚀工程量？阀们指在工艺管道上，能够灵活控制管内介质流量的装置，统称阀们或阀件。

弯头是用来改变管道的走向。

常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U形弯管，也有用特殊角度的，但为数极少。

法兰是工艺管道上起连接作用的一种部件。

这种连接形式的应用范围非常广泛，如管道与工艺设备连接，管道上法兰阀门及附件的连接。

采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。

阀门、弯头、法兰表面积计算式如下。

(1)阀门表面积：S=πD×2.5DKN（1-3）式中D——直径；K一一系数，取1.05；N——阀门个数。

(2)弯头表面积：S=πD×1.5DK×2π/B×N(1-4)式中D——直径；K——系数，取1.05N——弯头个数；B值取定为：90°弯头．B=4；45°弯头B=8(3)法兰表面积：S=πD×1.5DKN（1-5）式中D——直径；K——系数，取1.05；N——法兰个数。

(4)设备和管道法兰翻边防腐蚀工程量计算式。

S=π（D+A）A（1-6）式中D——直径；A——法兰翻边宽。

12.如何计算绝热工程的工程量?(1)设备简体或管道绝热、防潮和保护层计算公式：V=π(D+1.033δ)X1.033δL（1-7）S=π(D+2.18δ+0.0082)L（1-8）式中V——绝热层体积；S——绝热层面积；D——直径；1.033、2.1——调整系数；d——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

（2）伴热管道绝热工程量计算式：1）单管伴热或双管伴热(管径相同，夹角小于900时)：D`=D1+D2+（10～20mm）式中D`——伴热管道综合值；D1——主管道直径；D2——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

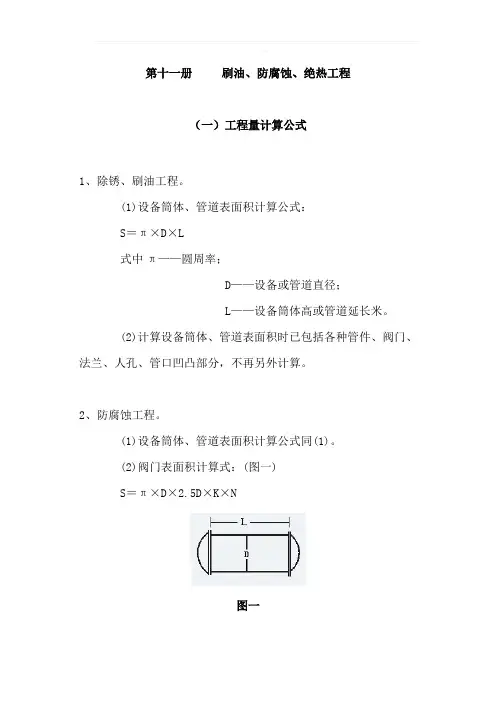

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

工程量(面积)计算公式1、除锈、刷油工程。

(1) 设备筒体、管道表面积计算公式：S =nX D XL式中n——圆周率；D ---- 设备或管道直径；L ---- 设备筒体高或管道延长米。

(2) 计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1) 设备筒体、管道表面积计算公式同(1)(2) 阀门表面积计算式：(图一)S = n X D X 2.5D X K XN图一式中D直径;K ——1.05 ;N ――阀门个数。

(3) 弯头表面积计算式：(图二)图二S= n X D X 1.5D X K X2 n X N/ B式中D直径；K ——1.05 ;N ――弯头个数；B值取定为:90 °弯头B= 4; 45°弯头B= 8(4) 法兰表面积计算式：(图三)S= n X D X 1.5D X K XN图三式中D直径；K ——1.05 ;(5)设备和管道法兰翻边防腐蚀工程量计算式:(图四)N ――法兰个数。

S = n X (D + A) X A式中D——直径；A 法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)4^—图4图五S = L X n X D+(D[]22) X n X 1.5 XN式中N——封头个数；1.5 ――系数值。

3、绝热工程量。

(1) 设备筒体或管道绝热、防潮和保护层计算公式：V = n X (D+ 1.033 5 ) X 1.033 5S = n X (D+ 2.1 5 + 0.0082) XL 图五式中D——直径1.033、2.1 ——调整系数；5 ――绝热层厚度；L ----- 设备筒体或管道长；0.0082 ――捆扎线直径或钢带厚。

(2) 伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时）。

D = D1+ D2 + （10 〜20mm）式中D ――伴热管道综合值；D1——主管道直径；D2 ――伴热管道直径；（10〜20mm）——主管道与伴热管道之间的间隙。

工程量（面积）计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
