PCB入门基础培训资料(doc 23页)PCB入门教程1、概述PCB(Printed Circuit Board),中文名称为印制线路板,简称印制板,是电子工业的重要部件之一。
几乎每种电子设备,小到电子手表、计算器,大到计算机,通讯电子设备,军用武器系统,只要有集成电路等电子元器件,为了它们之间的电气互连,都要使用印制板。
在较大型的电子产品研究过程中,最基本的成功因素是该产品的印制板的设计、文件编制和制造。
印制板的设计和制造质量直接影响到整个产品的质量和成本,甚至导致商业竞争的成败。
一.印制电路在电子设备中提供如下功能:提供集成电路等各种电子元器件固定、装配的机械支撑。
实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘。
提供所要求的电气特性,如特性阻抗等。
为自动焊锡提供阻焊图形,为元件插装、检查、维修提供识别字符和图形。
二.有关印制板的一些基本术语如下:菲林底版的图形边缘平直整齐,边缘不发虚;黑白反差大,满足感光工艺要求。
菲林底版的材料应具有良好的尺寸稳定性,即由于环境温度和湿度变化而产生的尺寸变化小。
双面板和多层板的菲林底版,要求焊盘及公共图形的重合精度好。
菲林底版各层应有明确标志或命名。
菲林底版片基能透过所要求的光波波长,一般感光需要的波长范围是3000--4000A。
以前制作菲林底版时,一般都需要先制出照相底图,再利用照相或翻版完成菲林底版的制作。
今年来,随着计算机技术的飞速发展,菲林底版的制作工艺也有了很大发展。
利用先进的激光光绘技术,极大提高了制作速度和底版的质量,并且能够制作出过去无法完成的高精度、细导线图形,使得印制板生产的CAM技术趋于完善。
二>、基板材料。
覆铜箔层压板(Copper Clad Laminates,简写为CCL),简称覆铜箔板或覆铜板,是制造印制电路板(以下简称PCB)的基板材料。
目前最广泛应用的蚀刻法制成的PCB,就是在覆铜箔板上有选择的进行的蚀刻,得到所需的线路的图形。

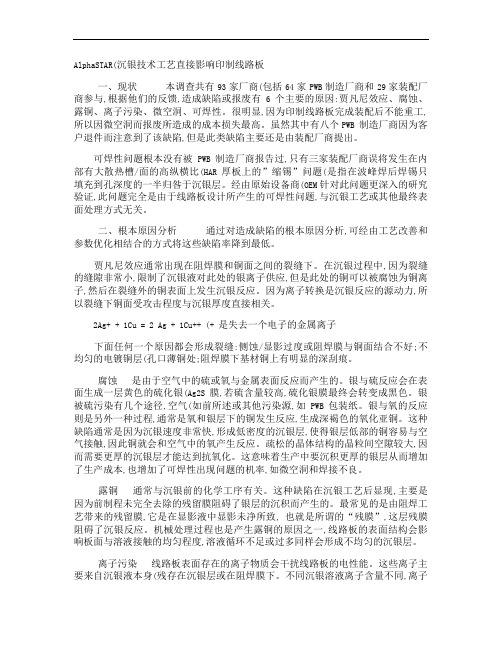

AlphaSTAR(沉银技术工艺直接影响印制线路板一、现状本调查共有93家厂商(包括64家PWB制造厂商和29家装配厂商参与,根据他们的反馈,造成缺陷或报废有6个主要的原因:贾凡尼效应、腐蚀、露铜、离子污染、微空洞、可焊性。
很明显,因为印制线路板完成装配后不能重工,所以因微空洞而报废所造成的成本损失最高。
虽然其中有八个PWB 制造厂商因为客户退件而注意到了该缺陷,但是此类缺陷主要还是由装配厂商提出。
可焊性问题根本没有被PWB制造厂商报告过,只有三家装配厂商误将发生在内部有大散热槽/面的高纵横比(HAR 厚板上的”缩锡”问题(是指在波峰焊后焊锡只填充到孔深度的一半归咎于沉银层。
经由原始设备商(OEM针对此问题更深入的研究验证,此问题完全是由于线路板设计所产生的可焊性问题,与沉银工艺或其他最终表面处理方式无关。
二、根本原因分析通过对造成缺陷的根本原因分析,可经由工艺改善和参数优化相结合的方式将这些缺陷率降到最低。
贾凡尼效应通常出现在阻焊膜和铜面之间的裂缝下。
在沉银过程中,因为裂缝的缝隙非常小,限制了沉银液对此处的银离子供应,但是此处的铜可以被腐蚀为铜离子,然后在裂缝外的铜表面上发生沉银反应。
因为离子转换是沉银反应的源动力,所以裂缝下铜面受攻击程度与沉银厚度直接相关。
2Ag+ + 1Cu = 2 Ag + 1Cu++ (+ 是失去一个电子的金属离子下面任何一个原因都会形成裂缝:侧蚀/显影过度或阻焊膜与铜面结合不好;不均匀的电镀铜层(孔口薄铜处;阻焊膜下基材铜上有明显的深刮痕。
腐蚀是由于空气中的硫或氧与金属表面反应而产生的。
银与硫反应会在表面生成一层黄色的硫化银(Ag2S膜,若硫含量较高,硫化银膜最终会转变成黑色。
银被硫污染有几个途径,空气(如前所述或其他污染源,如PWB包装纸。
银与氧的反应则是另外一种过程,通常是氧和银层下的铜发生反应,生成深褐色的氧化亚铜。
这种缺陷通常是因为沉银速度非常快,形成低密度的沉银层,使得银层低部的铜容易与空气接触,因此铜就会和空气中的氧产生反应。
