表C3—4—15饰面砖粘结强度检测报告

饰面砖粘结强度检测方案饰面砖粘结强度检测方案一、检测目的：本检测旨在检验饰面砖工程的施工质量，判断饰面砖粘结强度是否符合规范要求。

二、检测依据：1.中华人民共和国行业标准《建筑工程饰面砖粘结强度检验标准》（ 110-2008）；2.施工方提供的有关文件和资料。

三、饰面砖粘结强度检测方法：1.检测加载装置：本次检测采用SHJ-40型数显式粘结强度试验仪对饰面砖进行试验。

使用的设备经过XXX标定，且在有效期内。

2.检测加载方法：1）在标准块上安装带有万向接头的拉力杆；2）安装专用穿心式千斤顶，使拉力杆通过穿心千斤顶中心并与标准块垂直；3）调整千斤顶活塞，使活塞升出2mm左右，将数字显示器调零，再拧紧拉力杆螺母；4）测试饰面砖粘结力时，匀速摇转手柄升压，直至饰面砖砖剥离，该值即是粘结力值；5）测试后降压至千斤顶复位，取下拉力杆螺母及拉杆。

3.检测结果判定方法：根据《建筑工程饰面砖粘结强度检验标准》（110-2008）规定，在建筑物外墙上镶贴的同类饰面砖，其粘结强度同时符合以下两项指标时可定为合格：1）每组试样平均粘结强度不应小于0.4MPa；2）每组可有一个试样的粘结强度小于0.4MPa，但不应小于0.3MPa。

当两项指标均不符合时，其粘结强度应定为不合格。

四、检测数量：根据《建筑工程饰面砖粘结强度检验标准》（110-2008）中第3.0.6条规定：以每1000m2同类墙体饰面砖为一个检验批，不足1000m2应按1000m2计，每批应取一组3个试样，每相邻的三个楼层应至少取一组试样，试样应随机抽取，取样间距不得小于500 mm。

五、进度安排及成果提交：未提及，需根据实际情况制定。

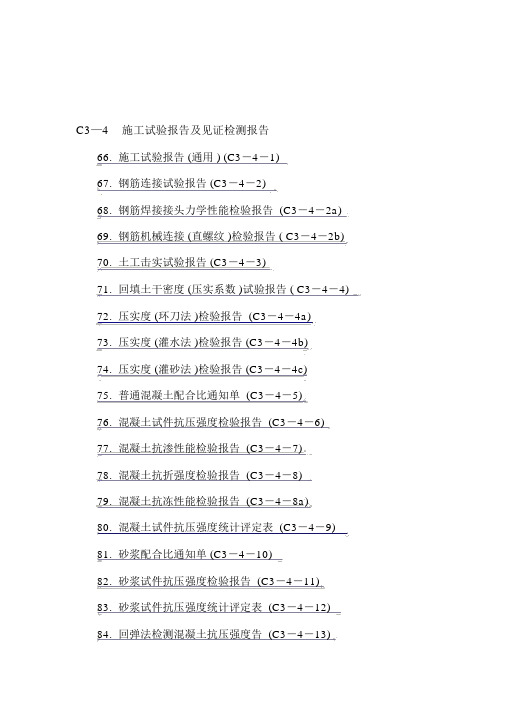

C3—4施工试验报告及见证检测报告66.施工试验报告 (通用 ) (C3－4－1)67.钢筋连接试验报告 (C3－4－2)68.钢筋焊接接头力学性能检验报告 (C3－4－2a)69.钢筋机械连接 (直螺纹 )检验报告 ( C3－4－2b)70.土工击实试验报告 (C3－4－3)71.回填土干密度 (压实系数 )试验报告 ( C3－4－4)72.压实度 (环刀法 )检验报告 (C3－4－4a)73.压实度 (灌水法 )检验报告 (C3－4－4b)74.压实度 (灌砂法 )检验报告 (C3－4－4c)75.普通混凝土配合比通知单 (C3－4－5)76.混凝土试件抗压强度检验报告 (C3－4－6)77.混凝土抗渗性能检验报告 (C3－4－7)78.混凝土抗折强度检验报告 (C3－4－8)79.混凝土抗冻性能检验报告 (C3－4－8a)80.混凝土试件抗压强度统计评定表 (C3－4－9)81.砂浆配合比通知单 (C3－4－10)82.砂浆试件抗压强度检验报告 (C3－4－11)83.砂浆试件抗压强度统计评定表 (C3－4－12)84.回弹法检测混凝土抗压强度告 (C3－4－13)85.不发火地面试验报告 (C3－4－14)86.饰面砖粘结强度检测报告 (C3－4－15)87.玛王帝脂配合比及试验报告 (C3－4－16)88.预制构件结构性能检验报告 (C3－4－17)89.结构实体混凝土强度检验报告 (C3－4－18)90.钢筋保护层厚度检验报告 (C3－4－19)91.高强度螺栓连接副施工扭矩检验记录 (C3―4―20)92.无损检测报告 (C3－4－21)93.无损探伤委托单 (C3－4－21a)94.焊缝射线检测报告首页 (C3－4－21b)95.焊缝射线检测报告续页 (C3－4－21c)96.焊缝射线检测底片评定表 (C3－4－21d)97.焊缝超声波探伤报告 (C3－4－22)98.焊缝磁粉探伤报告 (C3－4－23)99.后置埋件拉拔力检测报告 (C3－4－24)100.双组份硅酮结构胶的混匀性及拉断试验报告 (C3－4－ 25) 101.幕墙防雷装置连接测试记录 (C3－4－26)102.管道设备强度及严密性试验记录 (C3－4－27)103.管道 (设备 )灌(满)水试验记录 (C3－4－28)104.给排水管道通水试验记录 (C3－4－29)105.室内排水管道通球试验记录 (C3－4－30)106.管道系统冲 (吹)洗(脱脂 )检验记录 ( C3－4－31)107.采暖系统冲洗及试运行测试记录 (C3－4－32) 108.给水管道冲洗 (消毒 )检验记录 ( C3－4－33) 109.卫生器具通 (满)水试验记录 ( C3－4－34) 110.消火栓试射试验记录 (C3－4－35)111.伸缩器安装预拉伸记录 (C3－ 4－36)112.设备单机试运转记录 (C3－4－37)113.系统试运转调试记录 (C3－4－38)114.水池满水试验记录 (C3－4－39)115.污泥消化池气密性试验记录 (C3－4－40) 116.锅炉安全附件安装检查记录 (C3－4－43) 117.锅炉烘炉 (烘干 )记录 ( C3－4－44)118.锅炉煮炉记录 (C3－4－45)119.锅炉 48h 负荷试运行记录 (C3－4－46) 120.电气接地电阻测试记录 (C3－4－48)121.电气绝缘电阻测试记录 (C3－4－49)122.低压电器交接试验记录 (C3－4－50)123.发电机交接试验记录 (C3－4－51)124.试验报告 (C3－4－52)125.交流电动机测试记录 (C3－4－52a)126.电力电缆线路试验记录 (C3－4－52b)127.油压开关试验记录 (C3－4－52c)128.互感器试验报告 (C3－4－52d)129.电气器具通电安全检查记录 (C3－4－53)130.电气设备空载试运行记录 (C3－4－54)131.电气照明通电试运行记录 (C3－4－55)132.漏电开关模拟试验记录 (C3－4－56)133.大容量电气线路结点测温记录 (C3－5－57)134.避雷带支架拉力测试记录 (C3－4－58)135.智能建筑系统设备调试记录 (C3－4－60)136.智能建筑系统功能测试记录 (C3－4－61)137.建筑设备监控系统功能检查汇总表 (C3－4－62)138.建筑设备监控系统功能测试模拟量输人数据点调试记录(C3―4―62a)139.建筑设备监控系统功能测试模拟量输出数据点调试记录(C3―4―62b)140.建筑设备监控系统功能测试数字量输人数据点调试记录(C3―4―62c)141. 建筑设备监控系统功能测试数字量输出数据点调试记录(C3－4－62d)142.建筑设备监控系统 DDC 控制器功能测试记录 (C3－4－ 62e) 143.综合布线系统电缆电气性能测试记录 (C3－4－63)144.综合布线系统光纤损耗测试记录 (C3－4－64)145.视频系统末端测试记录 (C3－4－65)146.智能建筑工程分项工程质量检测记录表 (C3－4－66)147.智能建筑工程子系统检测记录表 (C3－4－67) 148.强制措施条文检测记录 (C3－4－68)149.系统 (分部工程 )检测汇总表 ( C3－4－69)150.风管漏光检测记录 (C3－4－70)151.风管漏风检测记录 (C3－4－71)152.除尘器、空调机漏风检测记录 (C3－4－72)153.各房间室内风量、温度测量记录 (C3－4－73) 154.空调管网风量平衡记录 (C3－4－74)155.空调系统试运转调试记录 (C3－4－75)156.空调水系统试运转调试记录 (C3－4－76)157.制冷系统气密性试验记录 (C3－4－77)158.净化空调系统测试记录 (C3－4－78)159.防排烟系统联合试运行记录 (C3－4－79)160.电梯电气安全装置检验记录 (C3－4－80)161.电梯空载、满载、超载运行试验记录 (C3－4－81) 162.轿厢平衡系数及静压试验检测记录 (C3－4－82) 163.电梯噪声测试记录 (C3－4－83)164.曳引机检查测试记录 (C3－4－84)165.轿厢平层准确度测量记录 (C3－4－85)166.电梯层门安全装置检验记录 (C3－4－86)167.电梯整机功能检验记录 (C3－4－87)168.电梯主要功能检验记录 (C3－4－88)169.自动扶梯、自动人行道安全装置检验记录 (一)(C3－7－89a) 170.自动扶梯、自动人行道安全装置检验记录 (二)(C3－7－89b)。

饰面砖粘结强度检验方法1、检测仪器、辅助工具及材料应符合下列规定：（1）粘结强度检测仪，最大试验拉力宜为10kN，最小分辨单位应为0．01kN，数显式粘结强度检测仪应符合现行行业标准《数显式粘结强度检测仪》JG/T 507的规定。

（2）钢直尺的分度值应为1mm。

（3）应具备下列辅助工具及材料：1)手持切割锯；2)标准块胶粘剂，粘结强度宜大于3．0MPa；3)胶带。

2、断缝应符合下列规定：（1）现场粘贴饰面砖断缝应从饰面砖表面切割至基体表面，深度应一致。

对有加强处理措施的加气混凝土、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面砖，在加强处理措施符合设计要求或保温系统符合国家和地方标准粘贴外墙饰面砖要求，并有隐蔽工程验收合格证明的前提下，应切割至加强抹面层表面。

（2）带饰面砖的预制构件断缝应从饰面砖表面切割至饰面砖底凸出的面，深度应一致。

（3）试样切割长度和宽度宜与标准块相同，其中有两道相邻切割线应沿饰面砖边缝切割。

3、标准块胶粘应符合下列规定：（1）在胶粘标准块前，应清除试样饰面砖表面和标准块胶粘面污渍锈渍并保持干燥。

（2）现场温度低于5℃时，标准块宜预热后再进行胶粘。

（3）胶粘剂应按使用说明书的规定随用随配，在标准块和试样饰面砖表面应均匀涂胶，标准块胶粘时不应粘连断缝，并应及时用胶带固定。

（4）在饰面砖上胶粘标准块应分为基体不带加强或保温现场粘贴饰面砖试样胶粘标准块(图4．0．3-1)、基体带加强或保温现场粘贴饰面砖试样胶粘标准块(图4．0．3-2)和预制构件饰面砖试样胶粘标准块(图4．0．3-3)。

图4．0．3-1 基体不带加强或保温现场粘贴饰面砖试样胶粘标准块示意1-标准块；2-胶粘剂；3-饰面砖；4-粘结层；5-找平层；6-基体图4．0．3-2 基体带加强或保温现场粘贴饰面砖试样胶粘标准块示意1-标准块；2-胶粘剂；3-饰面砖；4-粘结层；5-加强抹面层；6-保温层或低强度基体图4．0．3-3 预制构件饰面砖试样胶粘标准块示意1-标准块；2-胶粘剂；3-饰面砖；4-混凝土层4、粘结强度检测仪的安装(图4．0．4)和检测程序应符合下列规定：（1）检测前在标准块上应安装带有万向接头的拉力杆。

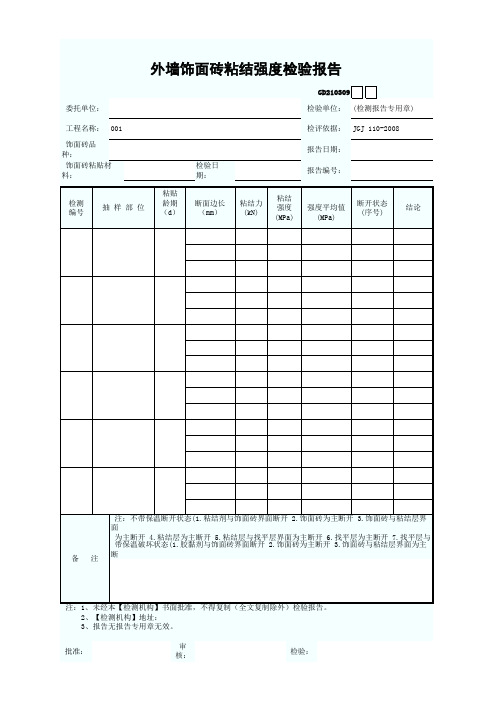

房屋建筑工程：外墙饰面砖样板件粘结强度检测报告填写要
求
（1）外墙饰面砖粘贴前，应在相同基层上做样板件，并依据《建筑工程饰面砖粘结强度检验标准》（JGJ11097）对建筑工程外墙饰面砖粘结强度进行检验。

（2）在建筑物外墙上镶贴的同类饰面砖，其粘结强度同时符合以下两项指标时可判定为合格：
①每组试件平均粘结强度不应小于0.4Mpa。

②每组可有一个试样的粘结强度小于0.4Mpa，但不应小于
0.3Mpa。

当两项指标均不符合要求时，其粘结强度应为不合格。

（3）与预制构件一次成型的外墙板饰面砖，其粘结强度同时符合以下两项指标时可判定为合格：
①每组试件平均粘结强度不应小于0.6Mpa。

②每组可有一个试样的粘结强度小于0.6Mpa，但不应小于
0.4Mpa。

当两项指标均不符合要求时，其粘结强度为不合格。

（4）当一组试件只满足一项指标时，应在该组试件原取样区域内重新抽取双倍试样检验。

若检验结果仍有一项达不到规定数值，则该批饰面砖粘结强度可判定为不合格。

建筑工程饰面砖粘结强度检验的测量不确定度分析饰面砖粘结强度是指饰面砖与基层体系之间的粘结力，是一种关键性的力学性能，对保证建筑物的安全和稳定性有着重要作用。

为了保证饰面砖的质量和安全性，对其粘结强度进行检验是至关重要的。

本文以建筑工程中饰面砖粘结强度检验为例，分析了其测量不确定度。

首先介绍了饰面砖粘结强度检验的基本原理和方法，然后针对该检验进行了测量不确定度评定，并提出了相应的控制措施。

一、饰面砖粘结强度检验的基本原理和方法饰面砖粘结强度可以通过测量其与基层体系之间的粘结力来进行评定。

常用的检验方法包括：2. 刮口法：在饰面砖的表面刮开一小块，再用特殊工具推开，以检测其与基层体系之间的粘结强度。

针对不同的检验方法，存在不同的测量不确定度来源。

本文重点针对长拉法进行分析。

二、长拉法检验的测量不确定度评定长拉法是一种力学测试方法，其测量不确定度包含以下几个方面：1. 测量仪器的误差：涉及到测量设备的精度、灵敏度等因素。

2. 操作误差：对于实验人员的操作技巧和经验有一定要求，如长拉速度、拉力的均匀施加等。

3. 样品的不确定度：包括饰面砖的尺寸和形状、表面状态以及粘结面的平整度等。

4. 温度、湿度等环境因素的影响：环境因素的变化也会对饰面砖的粘结强度产生一定的影响。

综上所述，不确定度评定需要考虑多方面的因素，并在实验过程中采取相应的控制措施。

三、控制措施1. 严格控制实验条件：如控制环境温度、湿度等，以减小环境因素的影响。

2. 校准仪器：定期对测量设备进行校准，以保证测量的精度和灵敏度。

3. 统一操作规范和工艺：制定有效的操作规范和工艺流程，培训实验人员的操作技能和素质。

4. 多次重复检验：通过多次检测来减少误差，提高检验精度。

总之，饰面砖粘结强度检验的测量不确定度评定是一个比较复杂的工作，需要从多个方面进行考虑和控制，以确保检验结果的准确性和可靠性。

同时，在实际生产中，还需要根据具体情况采取相应的控制措施，才能保证建筑工程的安全性和稳定性。
