使用说明书REV.4.1.1 2009.01.22 无锡格林通安全装备有限公司Wuxi GeLin Tong Safety Equipment Co.,Ltd担 保无锡格林通安全装备有限公司（以下称GLT）将全面负责型号规格为TS4000智能型毒性气体探测器（以下简称仪表）的使用、调试、服务、维修、安装指导等工作，并在正常使用和保养之下，从发运之日开始免费保修壹年。
但所有担保不包括未经GLT批准同意而擅自进行更换和修理的产品，或因不慎和不正确的安装和使用所造成的损坏，也不包括原来的商标已被撕掉或被更换的产品。
重 要 提 示1.使用仪表之前，请详细阅读本使用说明书；2.本仪表的操作、维修必须经过专职培训合格人员才能完成，GLT可提供此类培训；3.请严格按照本使用说明书的规定要求安装，并应遵守国家和企业的有关法律、法规、标准，以充分保障员工的安全，避免发生危险；4.我们建议和GLT签订一份长期的维修服务合同，以保证仪表获得最佳的运行性能。
目 录1、产品简介1.1总述1.2 特性与优点1.3 应用1.4 控制显示模块1.5 前置模块2、 安装2.1准备安装2.2 所需工具2.3 探测地点选择指南2.4 安装总观2.5 安装指导3、 供电和开始运行4.0 运行4.1 启动核对表4.2 用户菜单结构4.3 用户菜单显示4.4 启动4.5 使用功能选择磁环4.6 可选择的选项4.7 气体核对模式4.8 标定模式4.9 标定气体设定4.10 剩余传感器寿命4.11输出电流调整4.12 标定设备-便携式标定箱5、维修与保养6、故障分析7、技术参数1、产品简介1.1、总述型号TS4000的毒性气体探测器（以下简称仪表），是引进进口仪表控制技术，采用进口电化学传感器设计生产的智能仪表。
仪表由电化学传感器、前置模块、控制显示模块组成。
仪表支持多种电化学传感器（例CO、CL2、H2S等），并只要替换和标定传感器就可以作为一个通用的毒性气体探测器。
使用说明书担保无锡格林通安全装备有限公司（以下称WUXI GLT）将全面负责IR2100-Ⅱ点型可燃气体探测器（以下简称仪表）的使用、调试、服务、维修、指导等工作，并在正常使用和保养之下，从发运之日开始免费保修两年。
所有担保不包括未经WUXI GLT批准同意而擅自进行更换和修理的产品，或因不慎和不正确的安装和使用所造成的损坏，也不包括原来的商标已被撕掉或被更换的产品。
重要提示1.使用仪表之前，请详细阅读本使用说明书；2.仪表的操作、维修必须经过专职培训合格人员才能完成，WUXI GLT可提供此类培训；3.请严格按照本使用说明书的规定要求安装，并应遵守国家和企业的有关法律、法规、标准，以充分保障员工的安全，避免发生危险；4.我们建议客户和WUXI GLT签订一份长期的维修服务合同，以保证仪表获得最佳的运行性能。
目录1.概述 (1)1.1.产品简介 (1)1.2.工作原理 (1)2.安装 (2)2.1.安装要求 (2)2.2.注意事项 (3)2.3.安装步骤 (3)3.运行与调试 (4)3.1.标定装置 (4)3.2.IR2100-Ⅱ探测器接JB接线盒的调试及标定 (5)3.2.1.清零 (5)3.2.2.标定 (5)3.2.3.标定注意事项 (6)3.2.4.操作流程图 (6)3.2.5.标定指示器状态列表 (6)3.3.IR2100-Ⅱ探测器接IR2100-Ⅱ显示单元的调试及标定 (7)3.3.1.启动 (9)3.3.2.气体核对 (9)3.3.3.清零 (9)3.3.4.标定 (10)3.3.5.设置 (10)3.3.6.继电器复位（rSt） (12)4.IR2100-Ⅱ探测器通讯参数 (13)4.1.通讯接口参数 (13)4.2.恢复通讯默认参数 (13)4.3.M ODBUS读协议（查询） (13)4.4.M ODBUS读协议（响应） (13)4.5.M ODBUS写协议（查询） (14)4.6.M ODBUS写协议（响应） (14)4.7.支持的功能码 (14)4.8.异常响应 (14)4.9.异常代码 (15)4.10.寄存器地址 (15)4.11.寄存器详解 (15)5.IR2100-Ⅱ显示单元通讯参数 (19)5.1.IR2100-Ⅱ显示单元RS485通讯参数 (19)5.1.1.通讯接口参数 (19)5.1.2.Modbus读协议（查询） (19)5.1.3.Modbus读协议（响应） (19)5.1.4.Modbus写协议（查询） (19)5.1.5.Modbus写协议（响应） (19)5.1.6.支持的功能码 (19)5.1.7.异常响应 (19)5.1.8.异常代码 (19)5.1.9.主机地址 (20)5.2.IR2100-Ⅱ显示单元HART通讯参数 (21)6.导线选择参考（供电电压为24V时） (25)7.维护 (25)7.1.制定维护时间表 (25)7.2.调零和重新标定 (25)7.3.润滑螺纹和密封 (25)7.4.保证IR2100-Ⅱ显示单元的完整性 (25)8.仪表故障代码及其处理方法 (26)9.技术参数和机械参数 (27)9.1.技术参数 (27)9.2.机械参数（不含接线盒） (27)10.版本记录 (28)1.概述1.1.产品简介IR2100-Ⅱ系列仪表适用于固定安装在石油化工生产装置，用以连续测量环境中可燃性气体或蒸汽的浓度（爆炸下限以下），并输出与被测气体百分浓度（%LEL ）成正比的4～20mADC 工业标准模拟信号，与可燃气体报警控制器、DCS 或PLC 设备构成一个检测系统，以实现安全保障的目的。
气体探测仪说明书一、系统上电1.1、智能控制单元上电过程如下：1.1-1合闸断路器（位于司钻房电控柜，QF5）等待1.1-2显示启动状态代码“SU”“F4”是故障代码的一种（故障代码表，见“故障跟踪”一章）等待1.1-3显示当前气体浓度，”准备/READY”灯常绿亮(注：当前气体浓度为零)显示“F4”，代表故障（由于该说明书，基于模拟实验，该实验只连接了上图红框处的两张报警卡）1.2、硫化氢和可燃性气体探测器上电如下。
注意：探测器首次上电时间不得少于15分钟，后才能正常使用。
等待1.2-1首次上电将测试LED指示灯，若正常则显示“88.8”等待1.2-2完成指示灯测试后，进入等待1.2-3显示当前气体浓度（当前气体浓度为0）启动状态，显示“SU”代码二、系统复位/测试当报警发生2-1按“应答”键释放应答继电器状态（A2点亮，代表当前为报警状态）2-2按“复位”键清除报警记忆，上图A2熄灭2-3持续按住“复位”键，测试信号卡面板上的信号灯（正常为全部灯点亮，如红框所示）三、系统设置3.1、设置气体报警控制单元（两种控制卡设置相同，以可燃性气体控制卡设置为例）A、浏览设置连续按住暗藏方式选择键Mode/Select（简称M/S键）10秒钟后，状态指示灯SETUP开始闪亮后释放M/S键，显示屏将按下图所示的流程图自动显示仪表已设定好的各个状态参数。
核对程序流程图流程图片如下：，后移走螺丝刀等待EN/dE，A2闪亮，“设置/SETUP”闪亮等待注：EN为报警激励状态；dE为报警非激励状态，A2闪亮，“设置/SETUP”闪亮等待注：LA为报警锁定状态；nL为报警非锁定状态“设置/SETUP”闪亮等待注：60为设定的报警阀值EN/dE，A1闪亮，“设置/SETUP”闪亮等待注：EN为报警激励状态；dE为报警非激励状态“设置/SETUP”闪亮等待注：LA为报警锁定状态；nL为报警非锁定状态“设置/SETUP”闪亮等待注：30为设定的预报警阀值“设置/SETUP”闪亮等待注：AC为故障激励状态；nA为故障非激励状态“设置/SETUP”闪亮等待注：ct为卡测试状态参数模式10显示3，“设置/SETUP”闪亮等待注：“3”为卡测试时间，单位：秒“设置/SETUP”闪亮等待注：该模式为卡测试时报警输出触发“AC”，非触发“nA”、2显示PE/Pd，“设置/SETUP”闪亮等待注：“PE”为设置口令有效，“Pd”为口令设置无效3返回到运行状态B、参数更改设置连续按住M/S键25秒，当状态灯SETUP由闪亮变常亮时释放M/S键，仪表进入设定程序。
气体探测仪说明书一、系统上电1.1、智能控制单元上电过程如下：1.1-1 合闸断路器（位于司钻房电控柜，QF5）等待 1.1-2 显示启动状态代码“SU”“F4”是故障代码的一种（故障代码表，见“故障跟踪”一章）等待 1.1-3 显示当前气体浓度，”准备/READY”灯常绿亮(注：当前气体浓度为零)显示“F4”，代表故障（由于该说明书，基于模拟实验，该实验只连接了上图红框处的两张报警卡）1.2、硫化氢和可燃性气体探测器上电如下。
注意：探测器首次上电时间不得少于15分钟，后才能正常使用。
等待 1.2-1 首次上电将测试LED指示灯，若正常则显示“88.8”等待1.2-2 完成指示灯测试后，进入等待 1.2-3 显示当前气体浓度（当前气体浓度为0）启动状态，显示“SU ”代码二、系统复位/测试2-1 按“应答”键释放应答继电器状态（A2点亮，代表当前为报警状态）2-2 按“复位”键清除报警记忆，上图A2熄灭2-3 持续按住“复位”键，测试信号卡面板上的信号灯（正常为全部灯点亮，如红框所示）三、系统设置3.1、设置气体报警控制单元（两种控制卡设置相同，以可燃性气体控制卡设置为例）A、浏览设置连续按住暗藏方式选择键Mode/Select（简称M/S键）10秒钟后，状态指示灯SETUP开始闪亮后释放M/S键，显示屏将按下图所示的流程图自动显示仪表已设定好的各个状态参数。
核对程序流程图流程图片如下：3.1.A-1 按M/S键 10秒，后移走螺丝刀等待注：EN为报警激励状态；dE为报警非激励状态注：LA为报警锁定状态；nL为报警非锁定状态注：60为设定的报警阀值注：EN为报警激励状态；dE为报警非激励状态注：LA为报警锁定状态；nL为报警非锁定状态注：30为设定的预报警阀值注：AC为故障激励状态；nA为故障非激励状态注：ct为卡测试状态参数模式注：“3”为卡测试时间，单位：秒注：该模式为卡测试时报警输出触发“AC”，非触发“nA”、3.1.A-12 显示 PE/Pd，“设置/SETUP”闪亮等待注：“PE”为设置口令有效，“Pd”为口令设置无效3.1.A-13 返回到运行状态B、参数更改设置连续按住M/S键25秒，当状态灯SETUP由闪亮变常亮时释放M/S键，仪表进入设定程序。
使用说明书REV.4.1.1 2009.01.22 无锡格林通安全装备有限公司Wuxi GeLin Tong Safety Equipment Co.,Ltd担 保无锡格林通安全装备有限公司（以下称GLT）将全面负责型号规格为TS4000智能型毒性气体探测器（以下简称仪表）的使用、调试、服务、维修、安装指导等工作，并在正常使用和保养之下，从发运之日开始免费保修壹年。
但所有担保不包括未经GLT批准同意而擅自进行更换和修理的产品，或因不慎和不正确的安装和使用所造成的损坏，也不包括原来的商标已被撕掉或被更换的产品。
重 要 提 示1.使用仪表之前，请详细阅读本使用说明书；2.本仪表的操作、维修必须经过专职培训合格人员才能完成，GLT可提供此类培训；3.请严格按照本使用说明书的规定要求安装，并应遵守国家和企业的有关法律、法规、标准，以充分保障员工的安全，避免发生危险；4.我们建议和GLT签订一份长期的维修服务合同，以保证仪表获得最佳的运行性能。
目 录1、产品简介1.1总述1.2 特性与优点1.3 应用1.4 控制显示模块1.5 前置模块2、 安装2.1准备安装2.2 所需工具2.3 探测地点选择指南2.4 安装总观2.5 安装指导3、 供电和开始运行4.0 运行4.1 启动核对表4.2 用户菜单结构4.3 用户菜单显示4.4 启动4.5 使用功能选择磁环4.6 可选择的选项4.7 气体核对模式4.8 标定模式4.9 标定气体设定4.10 剩余传感器寿命4.11输出电流调整4.12 标定设备-便携式标定箱5、维修与保养6、故障分析7、技术参数1、产品简介1.1、总述型号TS4000的毒性气体探测器（以下简称仪表），是引进进口仪表控制技术，采用进口电化学传感器设计生产的智能仪表。
仪表由电化学传感器、前置模块、控制显示模块组成。
仪表支持多种电化学传感器（例CO、CL2、H2S等），并只要替换和标定传感器就可以作为一个通用的毒性气体探测器。
气体探测仪说明书一、系统上电1.1、智能控制单元上电过程如下：1.1-1 合闸断路器（位于司钻房电控柜，QF5）等待 1.1-2 显示启动状态代码“SU”“F4”是故障代码的一种（故障代码表，见“故障跟踪”一章）等待 1.1-3 显示当前气体浓度，”准备/READY”灯常绿亮(注：当前气体浓度为零)显示“F4”，代表故障（由于该说明书，基于模拟实验，该实验只连接了上图红框处的两张报警卡）1.2、硫化氢和可燃性气体探测器上电如下。
注意：探测器首次上电时间不得少于15分钟，后才能正常使用。
等待 1.2-1 首次上电将测试LED指示灯，若正常则显示“88.8”等待1.2-2 完成指示灯测试后，进入等待 1.2-3 显示当前气体浓度（当前气体浓度为0）启动状态，显示“SU”代码二、系统复位/测试当报警发生2-1 按“应答”键释放应答继电器状态（A2点亮，代表当前为报警状态）2-2 按“复位”键清除报警记忆，上图A2熄灭2-3 持续按住“复位”键，测试信号卡面板上的信号灯（正常为全部灯点亮，如红框所示）三、系统设置3.1、设置气体报警控制单元（两种控制卡设置相同，以可燃性气体控制卡设置为例）A、浏览设置连续按住暗藏方式选择键Mode/Select（简称M/S键）10秒钟后，状态指示灯SETUP开始闪亮后释放M/S键，显示屏将按下图所示的流程图自动显示仪表已设定好的各个状态参数。
核对程序流程图流程图片如下：3.1.A-1 按M/S键10秒，后移走螺丝刀等待3.1.A-2 显示EN/dE ，A2闪亮，“设置/SETUP”闪亮等待注：EN为报警激励状态；dE为报警非激励状态3.1.A-3 显示LA/nL ，A2闪亮，“设置/SETUP”闪亮等待注：LA为报警锁定状态；nL为报警非锁定状态3.1.A-4 显示60，A2闪亮，“设置/SETUP”闪亮等待注：60为设定的报警阀值3.1.A-5 显示EN/dE，A1闪亮，“设置/SETUP”闪亮等待注：EN为报警激励状态；dE为报警非激励状态3.1.A-6 显示LA/nL，A1闪亮，“设置/SETUP”闪亮等待注：LA为报警锁定状态；nL为报警非锁定状态3.1.A-7 显示30，A1闪亮，“设置/SETUP”闪亮等待注：30为设定的预报警阀值3.1.A-8 显示AC/nA，FAULT闪亮，“设置/SETUP”闪亮等待注：AC为故障激励状态；nA为故障非激励状态3.1.A-9 显示ct，“设置/SETUP”闪亮等待注：ct为卡测试状态参数模式3.1.A-10 显示3，“设置/SETUP”闪亮等待注：“3”为卡测试时间，单位：秒3.1.A-11 显示AC/nA，A1，A2，“设置/SETUP”闪亮等待注：该模式为卡测试时报警输出触发“AC”，非触发“nA”、3.1.A-12 显示PE/Pd，“设置/SETUP”闪亮等待注：“PE”为设置口令有效，“Pd”为口令设置无效3.1.A-13 返回到运行状态B、参数更改设置连续按住M/S键25秒，当状态灯SETUP由闪亮变常亮时释放M/S键，仪表进入设定程序。
格林通气体探测仪说明指导书样本
格林通气体探测仪说明指导书
气体探测仪说明书一、系统上电
、智能控制单元上电过程如下：
“F4”是故障代码的一种（故障代码表，见“故障跟踪”一章）
等待显示当前气体浓度，”准备/READY”灯常绿亮(注：当前气体浓度为零)
显示“F4”，代表故障（由于该说明书，基于模拟实验，该实验只连接了上图红框处的两张报警卡）
、硫化氢和可燃性气体探测器上电如下。
注意：探测器首次上电时间不得少于15分钟，后才能正常使用。
等待首次上电将测试LED指示灯，若正常则显示“”等待
完成指示灯测试后，进入等待显示当前气体浓度（当前气体浓度为0）
启动状态，显示“SU ”代码

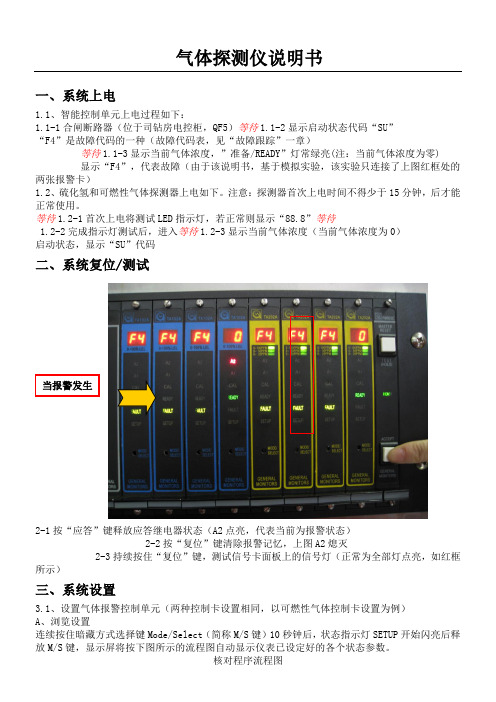

二、系统复位/测试
2-1 按“应答”键释放应答继电器状态（A2点亮，代表当前为报警状态）
当报警发生。

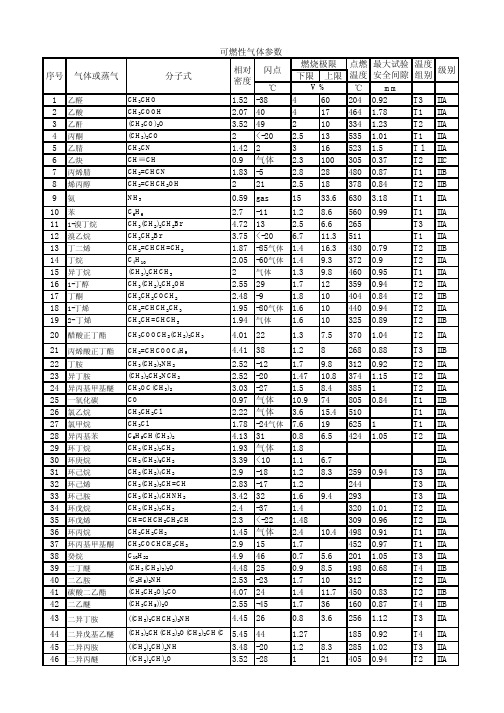

常见可燃气体或有毒气体报警测量范围及报警值设定1、气体测量范围及报警值设定（依据GB/T50493-2019）：1）可燃气体的测量范围应为0-100%LEL（爆炸下限）；2）有毒气体的测量范围应为0-300%OEL（职业接触限值）；当现有探测器的测量范围不能满足上述要求时，有毒气体的测量范围可为0-30%IDLH；环境氧气的测量范围可为0-25%VOL（空气体积）；2、报警值设定应符合下列规定（依据GB/T50493-2019）：1）可燃气体的一级报警设定值应小于或等于25%LEL。
2）可燃气体的二级报警设定伯应小于或等于50%LEL。
3）有毒气体的一级报警设定值应小于或等于lOO%OEL,有毒气体的二级报警设定值应小于或等于200%0EL。
当现有探测器的测范围不能满足测量要求时，有毒气体的一级报警设定值不得超过5%IDLH.有毒气体的二级报警设定值不得超过1O%IDLH。
3、ppm与mg/m3的换算关系可燃气体或有毒气体的浓度表示方法一般有两种，一种为质量浓度表示法（每立方米空气中所含污染物的质量数，即mg/m3）；另一种为体积浓度表示法（一百万体积的空气中所含污染物的体积数，即ppm）。
使用质量浓度单位（mg/m3）作为空气污染物浓度的表示方法，可以方便计算出污染物的真正量。
但质量浓度与检测气体的温度、压力环境条件有关，其数值会随着温度、气压等环境条件的变化而不同；实际测量时需要同时测定气体的温度和大气压力。
而在使用ppm作为描述污染物浓度时，由于采取的是体积比，不会出现这个问题。
浓度单位ppm与mg/m3的换算关系如下：mg/m3=M/22.4·ppm·[273/(273+T)]*（Ba/101325）上式中：M—为气体分子量（相对分子量）ppm—测定的体积浓度值(体积比)T—温度（℃）Ba—压力（Pa）注：上述ppm与mg/m3的换算关系为标准算法，但在我们实际计算工作中，可以不考虑温度和压力。
使用说明书REV.4.1.1 2009.01.22 无锡格林通安全装备有限公司Wuxi GeLin Tong Safety Equipment Co.,Ltd担 保无锡格林通安全装备有限公司（以下称GLT）将全面负责型号规格为TS4000智能型毒性气体探测器（以下简称仪表）的使用、调试、服务、维修、安装指导等工作，并在正常使用和保养之下，从发运之日开始免费保修壹年。
但所有担保不包括未经GLT批准同意而擅自进行更换和修理的产品，或因不慎和不正确的安装和使用所造成的损坏，也不包括原来的商标已被撕掉或被更换的产品。
重 要 提 示1.使用仪表之前，请详细阅读本使用说明书；2.本仪表的操作、维修必须经过专职培训合格人员才能完成，GLT可提供此类培训；3.请严格按照本使用说明书的规定要求安装，并应遵守国家和企业的有关法律、法规、标准，以充分保障员工的安全，避免发生危险；4.我们建议和GLT签订一份长期的维修服务合同，以保证仪表获得最佳的运行性能。
目 录1、产品简介1.1总述1.2 特性与优点1.3 应用1.4 控制显示模块1.5 前置模块2、 安装2.1准备安装2.2 所需工具2.3 探测地点选择指南2.4 安装总观2.5 安装指导3、 供电和开始运行4.0 运行4.1 启动核对表4.2 用户菜单结构4.3 用户菜单显示4.4 启动4.5 使用功能选择磁环4.6 可选择的选项4.7 气体核对模式4.8 标定模式4.9 标定气体设定4.10 剩余传感器寿命4.11输出电流调整4.12 标定设备-便携式标定箱5、维修与保养6、故障分析7、技术参数1、产品简介1.1、总述型号TS4000的毒性气体探测器（以下简称仪表），是引进进口仪表控制技术，采用进口电化学传感器设计生产的智能仪表。
仪表由电化学传感器、前置模块、控制显示模块组成。
仪表支持多种电化学传感器（例CO、CL2、H2S等），并只要替换和标定传感器就可以作为一个通用的毒性气体探测器。
