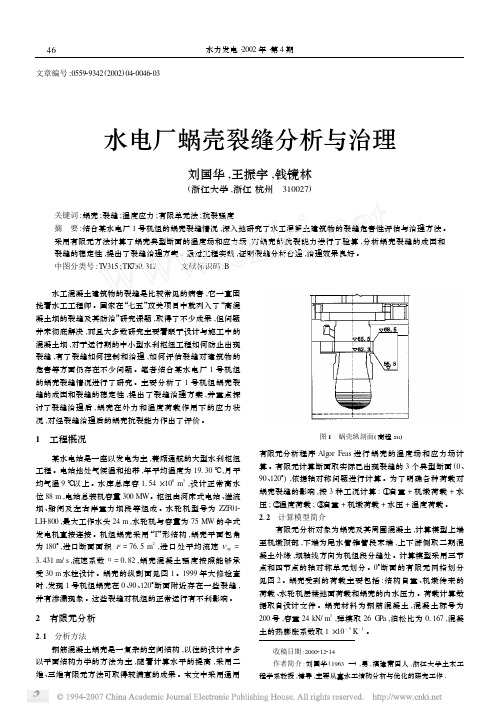

文章编号:055929342(2002)0420046203水电厂蜗壳裂缝分析与治理刘国华,王振宇,钱镜林(浙江大学,浙江杭州 310027)关键词:蜗壳;裂缝;温度应力;有限单元法;抗裂强度摘 要:结合某水电厂1号机组的蜗壳裂缝情况,深入地研究了水工混凝土建筑物的裂缝危害性评估与治理方法。
采用有限元方法计算了蜗壳典型断面的温度场和应力场,对蜗壳的抗裂能力进行了验算,分析蜗壳裂缝的成因和裂缝的稳定性,提出了裂缝治理方案。
通过工程实践,证明裂缝分析合理,治理效果良好。
中图分类号:T V315;TK7301312 文献标识码:B水工混凝土建筑物的裂缝是比较常见的病害,它一直困扰着水工工程师。
国家在“七五”攻关项目中就列入了“高混凝土坝的裂缝及其防治”研究课题,取得了不少成果,但问题并未彻底解决,而且大多数研究主要着眼于设计与施工中的混凝土坝,对于运行期的中小型水利枢纽工程如何防止出现裂缝,有了裂缝如何控制和治理,如何评估裂缝对建筑物的危害等方面仍存在不少问题。
笔者结合某水电厂1号机组的蜗壳裂缝情况进行了研究。
主要分析了1号机组蜗壳裂缝的成因和裂缝的稳定性,提出了裂缝治理方案,并重点探讨了裂缝治理后,蜗壳在外力和温度荷载作用下的应力状况,对经裂缝治理后的蜗壳抗裂能力作出了评价。
1 工程概况某水电站是一座以发电为主,兼顾通航的大型水利枢纽工程。
电站地处气候温和地带,年平均温度为19130℃,月平均气温9℃以上。
水库总库容1154×108m3,设计正常高水位88m,电站总装机容量300MW。
枢纽由河床式电站、溢流坝、船闸及左右岸重力坝段等组成。
水轮机型号为ZZF012 LH2800,最大工作水头24m,水轮机与容量为75MW的伞式发电机直接连接。
机组蜗壳采用“T”形结构,蜗壳平面包角为180°,进口断面面积F=7615m2,进口处平均流速V cp= 31431m/s,流速系数α=0182,蜗壳混凝土强度按照能够承受30m水柱设计。

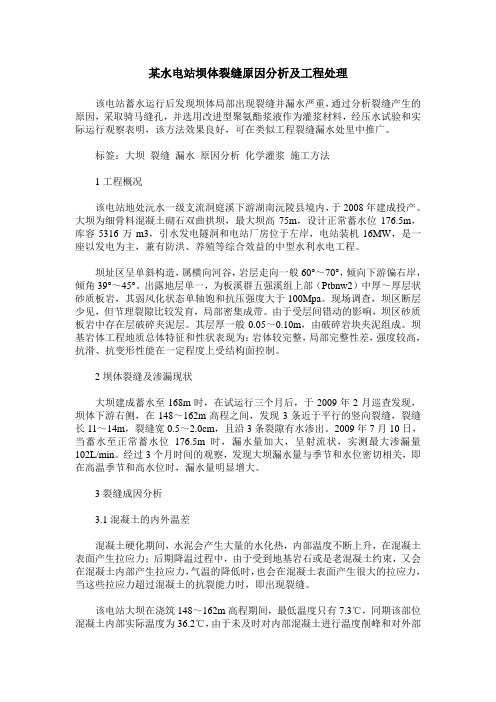

某水电站坝体裂缝原因分析及工程处理该电站蓄水运行后发现坝体局部出现裂缝并漏水严重，通过分析裂缝产生的原因，采取骑马缝孔，并选用改进型聚氨酯浆液作为灌浆材料，经压水试验和实际运行观察表明，该方法效果良好，可在类似工程裂缝漏水处里中推广。
标签：大坝裂缝漏水原因分析化学灌浆施工方法1工程概况该电站地处沅水一级支流洞庭溪下游湖南沅陵县境内，于2008年建成投产。
大坝为细骨料混凝土砌石双曲拱坝，最大坝高75m，设计正常蓄水位176.5m，库容5316万m3，引水发电隧洞和电站厂房位于左岸，电站装机16MW，是一座以发电为主，兼有防洪、养殖等综合效益的中型水利水电工程。
坝址区呈单斜构造，属横向河谷，岩层走向一般60°～70°，倾向下游偏右岸，倾角39°～45°。
出露地层单一，为板溪群五强溪组上部（Ptbnw2）中厚～厚层状砂质板岩，其弱风化状态单轴饱和抗压强度大于100Mpa。
现场调查，坝区断层少见，但节理裂隙比较发育，局部密集成带。
由于受层间错动的影响，坝区砂质板岩中存在层破碎夹泥层。
其层厚一般0.05～0.10m，由破碎岩块夹泥组成。
坝基岩体工程地质总体特征和性状表现为：岩体较完整，局部完整性差，强度较高，抗滑、抗变形性能在一定程度上受结构面控制。
2坝体裂缝及渗漏现状大坝建成蓄水至168m时，在试运行三个月后，于2009年2月巡查发现，坝体下游右侧，在148～162m高程之间，发现3条近于平行的竖向裂缝，裂缝长11～14m，裂缝宽0.5～2.0cm，且沿3条裂隙有水渗出。
2009年7月10日，当蓄水至正常蓄水位176.5m时，漏水量加大，呈射流状，实测最大渗漏量102L/min。
经过3个月时间的观察，发现大坝漏水量与季节和水位密切相关，即在高温季节和高水位时，漏水量明显增大。
3裂缝成因分析3.1混凝土的内外温差混凝土硬化期间，水泥会产生大量的水化热，内部温度不断上升，在混凝土表面产生拉应力；后期降温过程中，由于受到地基岩石或是老混凝土约束，又会在混凝土内部产生拉应力，气温的降低时，也会在混凝土表面产生很大的拉应力，当这些拉应力超过混凝土的抗裂能力时，即出现裂缝。
