图Ⅰ交换系统组成与结构方框图程控交换状态设置电路的组成及工作过程记发器和信令处理器（U101）用来输出扫描信号到薄膜开关输入电路中去，以接收用户的输入命令，同时将当前工作状态以汉字或字符方式输出到液晶屏电路中。
记发器和信令处理器（U101）通过USB接口与PC机进行通信，用于控制下载学生的开发程序。
图1-1是记发器和信令处理器的方框图。
图1-1 记发器和信令处理器的方框图记发器和信令处理器（U101）同时也完成交换命令的转接任务，一方面将主、被叫号码等接续信息，在液晶屏上显示出来；另一方面将主被叫号码译成接续命令送往交换控制器U103。
本实验系统有多种交换方式：人工话务交换、空分交换、数字时分交换和与电信网络通信的市话接口等。
数字时分交换又有三种不同的实现手段：1.时分交换专用芯片实现-时分MT8980；2.数字可编程逻辑技术实现-时分CPLD；3.数字信号处理技术实现-时分DSP。
不同的交换方式和实现手段是通过液晶控制选择切换的。
它们的方框图如图1-2所示。
图1-2 实验系统交换方式方框图在实验箱加电后，液晶屏上显示“欢迎使用程控交换实验……”。
键盘输入电路采用6个按键的薄电话A电话B电话CD或市话膜开关，具体介绍如下。
RESET（复位）将中央处理器进行复位操作。
按键时,液晶背景灯及交换方式指示灯等闪动一下。
START（开始）进入实验中信息交换方式的选择界面。
按下时，即进入了主菜单。
UP（上移）对菜单中的项目进行选择。
按下时，可移动液晶的指示小箭头。
DOWN（下移）作用同上UP键，但移动方向相反。
RETURN（返回）返回上一级菜单。
ENTER（确认）对选中的项目进行确认，进入相应的选择。
交换方式设置的具体操作如下:按一下薄膜开关上“开始”键，进入主菜单状态，显示：图1-3 液晶主菜单项目显示内容按“上”键或“下”键，移动指示箭头，如箭头指向“2.空分MT8816”。
按“确认”键，进入对应的下一级菜单。
目录前言...................................................... - 3 -实验一系统电源组成......................................... - 10 -实验二系统结构组成......................................... - 12 -实验三系统控制模块实验..................................... - 18 -实验四用户接口电路及2/4线变换实验......................... - 21 -实验五程控交换PCM编译码实验............................... - 29 -实验六信号音产生实验....................................... - 36 -实验七 DTMF译码实验........................................ - 41 -实验八主叫识别(CID)实验.................................... - 47 -实验九外线接口实验........................................ - 55 -实验十时分交换实验........................................ - 60 -实验十一 PC话务监视实验..................................... - 64 -实验十二基于PC参数设置实验................................. - 68 -实验十三 PC软件管理实验..................................... - 72 -实验十四四方会议实验........................................ - 76 -实验十五程控交换原理综合实验................................ - 79 -附录A ..................................................... - 81 -附录B ..................................................... - 91 -- 1 -- 2 -前言一、适用范围程控交换实验系统是为了配合《程控数字交换与交换网》的教学而设计的实验装置，这套系统上除了完成理论验证实验外，还可以完成该课程设计、毕业设计，以及二次性开发。

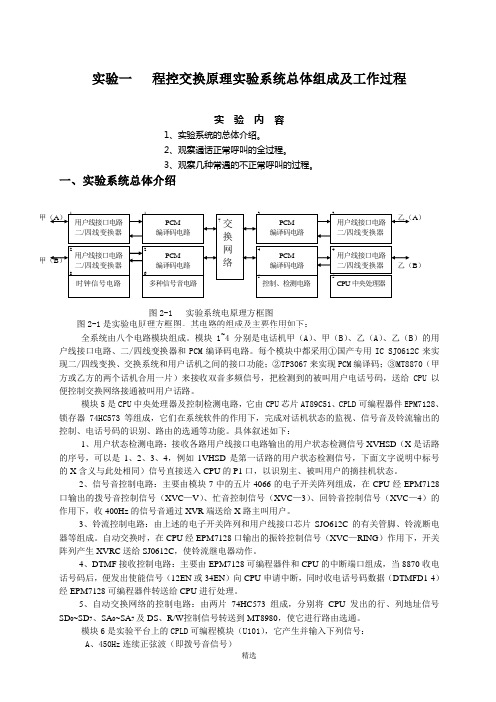

实验一 程控交换原理实验系统总体组成及工作过程实 验 内 容1、实验系统的总体介绍。
2、观察通话正常呼叫的全过程。
3、观察几种常遇的不正常呼叫的过程。
一、实验系统总体介绍图2-1是实验电原理方框图。
其电路的组成及主要作用如下： 全系统由八个电路模块组成。
模块1~4分别是电话机甲（A ）、甲（B ）、乙（A ）、乙（B ）的用户线接口电路、二/四线变换器和PCM 编译码电路。
每个模块中都采用①国产专用IC SJ0612C 来实现二/四线变换、交换系统和用户话机之间的接口功能；②TP3067来实现PCM 编译码；③MT8870（甲方或乙方的两个话机合用一片）来接收双音多频信号，把检测到的被叫用户电话号码，送给CPU 以便控制交换网络接通被叫用户话路。
模块5是CPU 中央处理器及控制检测电路，它由CPU 芯片AT89C51、CPLD 可编程器件EPM7128、锁存器74HC573等组成，它们在系统软件的作用下，完成对话机状态的监视、信号音及铃流输出的控制、电话号码的识别、路由的选通等功能。
具体叙述如下：1、用户状态检测电路：接收各路用户线接口电路输出的用户状态检测信号XVHSD （X 是话路的序号，可以是1、2、3、4，例如1VHSD 是第一话路的用户状态检测信号，下面文字说明中标号的X 含义与此处相同）信号直接送入CPU 的P1口，以识别主、被叫用户的摘挂机状态。
2、信号音控制电路：主要由模块7中的五片4066的电子开关阵列组成，在CPU 经EPM7128口输出的拨号音控制信号（XVC —V ）、忙音控制信号（XVC —3）、回铃音控制信号（XVC —4）的作用下，收400Hz 的信号音通过XVR 端送给X 路主叫用户。
3、铃流控制电路：由上述的电子开关阵列和用户线接口芯片SJO612C 的有关管脚、铃流断电器等组成。
自动交换时，在CPU 经EPM7128口输出的振铃控制信号（XVC —RING ）作用下，开关阵列产生XVRC 送给SJ0612C ，使铃流继电器动作。
实验四多种信号音及铃流信号发生器实验一．实验目的1．了解电话通信中常用的几种信号和铃流信号的电路组成与产生方法。
2．熟悉这些音信号在传送过程中的技术要求和实现方法。
二．预习要求预习有关拨号音、忙音、回铃音、铃流等有关内容。
三．实验仪器1．程控交换实验箱一台2．电话单机二台3．20MHz示波器一台四．实验原理1．用户信号系统我们知道，在用户话机与电信局的交换机之间的线路上，要沿两个方向传递语言信息。
但是，为了接通一个电话，除了上述情况外，还必须沿两个方向传送所需的控制信号。
比如，当用户想要通话时，必须首先向程控机提供一个信号，能让交换机识别并使之准备好有关设备，此外，还要把指明呼叫的目的地的信号（被叫）发往交换机。
当用户想要结束通话时，也必须向电信局交换机提供一个信号，以释放通话期间所使用的设备。
除了用户要向交换机传送信号之外，还需要传送相反方向的信号，如交换机要向用户传送关于交换机设备状况，以及被叫用户状态的信号。
由此可见，一个完整的电话通信系统，除了交换系统和传输系统外，还应有信号系统。
普通电话信号是目前各种终端信令中最为简单的一种，话机发出的信令以直流电流的通断表示，交换机产生的则主要是各种音频频率的正弦波。
2．信令定义摘机：话机发出的请求通信的命令。
挂机：由话机发出，表示话机已结束或放弃通信。
拨号音：由交换机发出，促请话机用户输入被叫话机的号码。
忙音：由交换机发出，通知主叫用户通信网络或被叫话机目前正忙。
拨号：话机发出的被叫话机的号码，供通信网接续话路时使用。
回铃音：由交换机发出，提示主叫用户被叫话机正处于振铃状态。
振铃：由交换机发出，供被叫话机发出铃声，促请用户应答。
3．信令编码摘机：环线直流电流由开路变为导通。
挂机：环线直流电流由导通变为开路。
拨号音：持续的450Hz的正弦波。
忙音：450Hz的正弦波，每导通0.35秒后间断0.35秒。
拨号：采用双音多频拨号方式，即DTMF=（Dual Tone Multifrequency）。
程控交换原理实验指导书实验目的本实验的主要目的是通过实践操作，让学生深入理解程控交换原理，并掌握程控交换机的基本配置和使用方法。
实验器材和软件本实验所需的器材和软件如下： - 电脑及相应操作系统 - Cisco Packet Tracer 软件实验内容实验一：基本配置1.打开Cisco Packet Tracer软件，并创建一个新的工程。
2.在工程中添加两台路由器和两台交换机，并将它们连接起来。
使用网线连接路由器和交换机之间的接口。
3.配置路由器和交换机的IP地址、子网掩码和默认网关。
4.配置路由器和交换机之间的动态路由协议，如OSPF或RIP，实现路由的自动学习和转发。
实验二：VLAN配置1.在交换机上创建两个VLAN，分别编号为VLAN10和VLAN20。
2.将两个交换机的一个接口加入到VLAN10，将另一个接口加入到VLAN20。
3.配置交换机的端口模式为Trunk模式，实现VLAN间的互通。
4.配置交换机的端口模式为Access模式，实现主机和交换机之间的通信。
实验三：QoS配置1.配置交换机的接口速率和带宽，实现带宽控制和流量限制。
2.配置交换机的QoS策略，对不同应用和流量进行优先级排序和限制。
实验四：远程管理配置1.配置路由器和交换机的远程管理协议，如SSH或Telnet。
2.配置路由器和交换机的远程管理访问控制列表，实现安全的远程管理。
实验步骤以下是本实验的具体步骤：实验一：基本配置1.打开Cisco Packet Tracer软件，并创建一个新的工程。
2.在左侧的设备列表中，选择一个路由器和一个交换机，拖拽到工程中。
3.在工程中连接路由器和交换机之间的接口，使用网线连接它们。
4.右键点击路由器，选择“配置”选项，进入路由器的配置界面。
5.在配置界面中，配置路由器的IP地址为10.0.0.1，子网掩码为255.255.255.0，默认网关为空。
6.右键点击交换机，选择“配置”选项，进入交换机的配置界面。
数字程控交换技术实验指导书数字程控交换实验指导书时分中继电话Ａ电话用户接口电路ＰＣＭ编译码交换网络模块电话用户接口电路电话Ｂ时序与控制器电路交换控制器ＰＣＭ编译码接口ＰＣＭ编译码电话用户接口电路电话ＤＰＣＭ编译码电话用户接口电路电话Ｃ存储器用户摘挂机记发器电话Ａ、Ｂ拨号双音多频检测１单元双音多频检测２电话Ｃ、Ｄ拨号计算机接口中央处理器交换状态指示液晶、键盘图Ⅰ交换系统组成与结构方框图 1 数字程控交换实验指导书程控交换状态设置电路的组成及工作过程记发器和信令处理器用来输出扫描信号到薄膜开关输入电路中去，以接收用户的输入命令，同时将当前工作状态以汉字或字符方式输出到液晶屏电路中。
记发器和信令处理器通过USB接口与PC机进行通信，用于控制下载学生的开发程序。
图1-1是记发器和信令处理器的方框图。
USB接口电路记发器和信令处理薄膜开关输入电路CPLD可编程器件器液晶显示电路交换控制U103 图1-1 记发器和信令处理器的方框图记发器和信令处理器同时也完成交换命令的转接任务，一方面将主、被叫号码等接续信息，在液晶屏上显示出来；另一方面将主被叫号码译成接续命令送往交换控制器U103。
本实验系统有多种交换方式：人工话务交换、空分交换、数字时分交换和与电信网络通信的市话接口等。
数字时分交换又有三种不同的实现手段：1.时分交换专用芯片实现-时分MT8980；2.数字可编程逻辑技术实现-时分CPLD；3.数字信号处理技术实现-时分DSP。
不同的交换方式和实现手段是通过液晶控制选择切换的。
它们的方框图如图1-2所示。
人工交换图1-2 实验系统交换方式方框图在实验箱加电后，液晶屏上显示“欢迎使用程控交换实验??”。
键盘输入电路采用6个按键的薄 2 电话B 电话A 用户电路时分交换DSP 时分交换CPLD 用户电路电话会议时分中继系统实验空分交换MT8816 时分交换MT8980 用户电路电话 C 用户电路电话D或市话数字程控交换实验指导书膜开关，具体介绍如下。
程控交换技术实验指导书李婷李春杰大连民族学院机电信息工程学院2009年7月10日实验要求1. 每位学生必须按规定完成实验课，因故不能参加实验者，应课前向指导教师请假（必须经有关领导批准）。
对所缺实验要在期末考试规定时间内补齐，缺实验者不得参加期末考试。
2. 每次实验课前，必须作到预习，弄清实验题目、目的、内容、步骤和操作过程，及需记录的参数等，认真做好预习报告。
在实验前，指导教师要检查预习结果并接受进行提问。
对不写预习报告，又回答不出问题者，不准做实验。
3. 每次实验课前，学生须提前5分钟进入实验室，找好坐位，检查所需实验设备，做好实验前的准备工作。
4. 做实验前，了解设备的原理和正确使用方法。
在没有弄懂仪器设备的使用方法前，不得贸然使用，否则因使用不当造成仪器设备损坏的，根据大连民族学院《仪器设备损坏丢失处理暂行办法》规定进行处理。
5. 实验室内设备在实验过程中不准任意搬动和调换，非本次实验所用仪器设备，未经指导教师允许不得动用。
6. 要求每位学生在实验过程中，要具有严谨的学习态度、认真、踏实、一丝不苟的科学作风。
坚持每次实验都要亲自动手，不可“坐车”，实验小组内要轮流接线、操作和记录等工作，无特殊原因，中途不得退出实验，否则本次实验无效。
7. 实验中若接线、改接、拆线都必须在切断电源的情况下进行（包括安全电压），线路连接完毕再送电。
实验中，特别是设备刚投入运行时，要随时注意仪器设备的运行情况，如发现有超量程、过热、异味、冒烟、火花等，应立即断电，并请指导老师检查、处理。
8. 实验过程中，如出现事故，就马上拉开电源开关，然后找指导教师和实验技术人员，如实反映事故情况，并分析原因和处理事故。
如有损坏仪表和设备时，应马上提出，按有关规定处理。
9. 每次实验结束，指导教师要对实验数据和结果进行，要经检查并签字，在教师确认正确无误后，学生方可拆线。
整理好实验台和周围卫生，填写实验登记簿后方可离开。
10. 实验课后，每位学生必须按实验指导书的要求，独立完成实验报告，不得抄袭。
程控互换实验指导书通信1106目录第一章RZ8623系统模块实验 (5)实验1 互换系统组成与结构 (5)实验2程控互换状态设置 (10)实验3 信令信号的产生与观测 (13)实验4 双音多频（DTMF）接收与检测 (16)第二章信令互换与信息互换 (21)实验5 人工及信号互换实验 (21)实验6 空分互换的进程与分析 (24)实验7 时分互换网络大体原理 (30)实验8 数字时分复用与中继传输实验 (33)实验9 数字时分中继与编程 (37)第一章RZ8623系统模块实验实验1 互换系统组成与结构一、互换系统整体介绍图1-1是程控互换实验系统方框图，图1-2是程控互换实验系统结构图。
图1-1 交换系统方框图图1-2 R Z 8623程控交换实验系统结构图程控互换系统由14个电路模块组成，各模块的组成及要紧作用如下：1.模块1～4：模块1～4别离是机甲（一）、甲（二）、乙（一）、乙（二）的用户线接口电路和PCM 编译码电路。
具体表达如下：(1) PBL 38710用来实现二/四线变换，摘挂机检出，铃流驱动和用户话机接口等功能；(2) TP3067要紧实现PCM编译码功能；(3) MT8870（甲方或乙方的两个话机合用一片）用来接收双音多频信号，把检测到的被叫用户号码，送给记发器CPU以便操纵互换网络接通被叫用户话路。
2.模块5：模块5是中央处置器电路，要紧由U102（AT89C51）组成，完成键盘扫描和液晶显示、工作状态指示与显示、互换命令的转接和操纵接收学生的下载程序。
3.模块6：模块6是CPLD可编程模块（U101），它产生并输出以下信号：(1)500Hz持续方波（即拨号音信号）(2)忙音脉冲，即秒通、秒断的周期方波(3)回铃音脉冲，即1秒通、4秒断的周期方波(4)25Hz周期方波（振铃信号）(5)PCM编译码器的时钟信号电路，它提供四片TP3067所需的2048KHz及8KHz的时钟脉冲。
实验系统结构介绍实验系统框图实验一用户线接口模块实验一、实验目的1、全面了解用户线接口电路功能（BORST）的作用及其实现方法；2、通过对用户线接口电路的学习与实验，进一步加深对BORST功能的理解。
二、实验内容1、了解用户模块AM79R70的主要性能与特点；2、熟悉用AM79R70组成的用户线接口电路；3、用示波器分别观测TP301、TP302、TP303在摘挂机时的工作电平。
三、实验仪器1、LT-CK-02E程控交换实验箱一台；2、电话机两台；3、数字示波器一台；4、数字万用表一台。
四、实验步骤1、阅读AM79R70资料和这部分电路，理解这部分电路的工作原理；2、通过电源线接通电源，打开实验箱电源开关，准备好电话机开始实验；3、“甲方一路”接上话机，分别摘机和挂机，在摘机和挂机时用万用表测量TP301,TP302，TP303的电压值；4、“甲方一路”分别摘机和挂机，利用示波器观察TP306的波形。
注意，此时示波器设为直流耦合，探针衰减设为×1；5、通过键盘和液晶显示，选择时分交换方式，“甲方一路”呼叫“甲方二路”，利用示波器观察TP301的波形。
示波器推荐设置：交流耦合，电压因子设为100mV，时基设为500uS。
探头衰减设为×1；6、实验结束，关掉实验箱电源开关，整理实验数据，制作实验报告。
五、实验报告要求1、画出本次实验的电路方框图，叙述其工作过程；2、填表写出TP301,TP302，TP303在摘挂机时的电平，并简述这三个测试点的意义；3、理解AM79R70通过C1、C2两根控制线完成有铃流信号的摘挂机检测和没有铃流信号的摘挂机检测原理。
分别画出主、被叫摘挂机检测的程序流程框图。
信令信号的产生与观测一、实验目的1、了解常用的几种信令信号音和铃流发生器的电路组成和工作过程；2、熟悉这些信号音和铃流信号的技术要求。
二、实验内容1、用万用表测量各测量点拨号音、忙音、回铃音及铃流控制信号的电压；2、用示波器测量各测量点拨号音、忙音、回铃音及铃流控制信号的波形；3、各测量点说明如下：TP04：回铃音信号TP05：铃流控制信号TP06：拨号音信号TP07：忙音信号三、实验仪器1、LT-CK-02E程控交换实验箱一台；2、电话机两台；3、数字示波器一台。
《数字程控交换原理》实验指导书（试用）长江大学电子信息学院前言《数字程控交换原理实验》是为《现代交换原理》课程所设置的实验课程之一。
为了配合该课程的教学，通信教研室在多次调研的基础上，最终选定了华中科技大学电子与信息工程系汪小燕等老师研制的SP-3程控交换教学实验系统。
该系统实际上就是一台小型的数字程控交换机。
它能够实现从识别用户摘挂机到完成接续的整个呼叫并发控制过程。
该系统集硬件原理实验、软件设计实验、软件模拟仿真实验和网络配置与维护实验于一体，采用计算机程序、数据配置、硬件波形观察测试、软件控制硬件系统动作等多种实验手段与方式，让实验者轻松、灵活、主动地从多方面运用和理解程控交换系统的基本原理和关键技术。
系统的基本组成：1．系统控制软件2．系统硬件实验箱系统运行环境要求：1．PENTIUM系列计算机(具有网卡和并口)2．windows2000/XP/Me和windows95/98操作系统环境3．局域网络环境（便于进行模拟局间电话实验）4．模拟用户电话4部；本实验系统可开设以下实验内容：实验一数字程控交换系统的基本组成实验二数字程控交换系统的数据配置实验三数字程控交换的控制系统与交换网络实验四用户接口电路实验五DTMF收号实验六模拟用户终端信令过程实验七局间信令实验八号码分析实验九数字程控交换系统计费此外，还可用于开放试验、创新试验、课程设计及毕业设计。
目录第一章数字程控交换实验系统概述第二章实验基本内容实验一数字程控交换系统的基本组成实验二数字程控交换系统的数据配置实验三数字程控交换的控制系统与交换网络实验四用户接口电路实验五DTMF收号实验六模拟用户终端信令过程实验七局间信令实验八号码分析实验九数字程控交换系统计费第一章数字程控交换实验系统概述《数字程控交换原理实验》是为《现代交换原理》、《程控交换原理与应用》等课程所设置的实验课程。
SP-3程控交换教学实验系统实际上就是一台小型的数字程控交换机。
它能够实现从识别用户摘挂机到完成接续的整个呼叫并发控制过程。
数字程控交换教学实验系统由软件和硬件两部分组成：1.系统控制软件：数字程控交换教学实验系统控制软件采用Visual C++在Windows95/Windows98操作系统下开发。
因此本软件可应用于Windows95/Windows98，或Windows2000操作系统，X86及PENTIUM系列计算机平台上。
数字程控交换教学实验系统控制软件使用界面如图1-1所示。
图1-1数字程控交换教学实验系统控制软件使用界面控制系统软件采用了基于消息和消息处理的消息驱动机制，针对程控交换过程中的各种事件（这些事件都由接口系统感知并向控制系统发送相应消息）进行处理。
这些处理在相应的消息处理函数中完成，然后在消息处理函数中根据状态机的不同状态调用相应的状态转移函数，在状态转移函数中再通过调用一系列处理函数完成具体的呼叫处理动作。
通常每一个动作由一个处理函数完成。
例如当一个模拟用户话机摘机后，接口硬件系统将向控制系统送出一个摘机消息。
当Windows操作系统收到这条消息后，将把此消息转发给程控交换实验系统控制软件进程。
由控制软件进程调用摘机消息处理函数。
摘机消息处理函数将根据摘机用户接口所对应的呼叫状态机的状态（如此路电话是处于主叫空闲状态还是被叫请求状态等）调用相应的状态转移函数，如主叫摘机处理函数或被叫应答处理函数。
在这个函数中需要完成如给主叫话机送拨号音，连接DTMF收号器，进行超时处理等动作。
而这些动作通常都要由具体的处理函数进行处理并驱动相应硬件予以完成。
通过控制软件与系统硬件的协调工作，才能实现全部的交换控制过程。
此外，本实验系统还利用Windows95/Windows98操作系统和Visual C++丰富的用户图形界面功能，开发出友好的用户界面，实现了诸如数据配置管理、信令跟踪、模拟话机、号码分析树显示与计费显示及用户计费月结等功能。
读者可通过对这些功能的使用，更深入、更细致、更直接地了解数字程控交换系统和电信网的工作方式和工作过程。
软件安装：将随机器赠送的光盘的/forstu目录打开，复制此目录下的所有子目录到硬盘的工作目录下，并将spc 子目录及spc/bill下的所有文件的只读属性去掉。
在确认本微机安装了WIN98操作系统并有网卡的情况下，运行工作目录下的spc.exe文件。
第一次运行本软件时会弹出如图1-2所示的对话框，需要输入用户名和密码。
用户名和密码在随机赠送的光盘上。
在初次软件安装时，如果安装软件所在的微机装有硬盘保护卡，须将硬盘保护卡的写保护打开，待安装完全成功后，再行加上。
图1-2数字程控交换教学实验系统软件安装界面2.硬件部分：图1-3程控交换实验系统硬件原理系统硬件实验平台部分：本实验系统的硬件平台包括并口通信及控制子系统、交换网络子系统、以及接口子系统共三大子系统。
由于本数字程控交换实验系统采用通用的X86和PENTIUM系列计算机作为本实验系统控制系统的主处理器，因此必须采用外接接口将X86和PENTIUM系列计算机的数据、地址等系统控制总线信号连接到数字程控交换实验系统上去。
本实验系统通过X86和PENTIUM主板上的并行口即打印机接口与本实验系统相连，由并口通信控制子系统产生系统所需的地址总线、数据总线和控制总线信号。
并由控制子系统具体实现对交换网络和接口子系统的控制功能，包括通过对具体的地址信号译码，产生各个芯片所需的片选信号；产生各种时钟信号以及对各电路的控制驱动信号。
注意：在BIOS设置中，应将并口的接口地址（端口）设置为378H（并口端口缺省设置），以便实验系统与主机通信。
接口子系统又可分为用户接口模块、信号音产生模块和双音多频收号模块等。
交换网络子系统是本系统的信息交汇的核心，它通过对话音存储器的顺序写入，控制读出，完成数字话音信号的时隙交换功能。
用户接口模块将用户电话的各种状态转换成计算机可识别的信号，并传送给计算机接口；同时又将话音信号转换为PCM数字信号并插入到PCM总线中去；实现CCITT所规定的用户接口的BORSCHT功能。
信号音产生模块产生通断比和频率不同的六种信号音信号，包括拨号音、忙音、回铃音、证实音、二次拨号音和催挂音。
双音多频收号模块将由用户接口模块输出的双音多频信号识别并翻译为相应的号码，送到接口的数据总线上。
本实验系统的硬件结构框图如图1-3。
本实验课程所设计的实验正是基于上述硬件和软件来完成的。
读者在进行实验时，可根据每次实验的实验目的，读懂实验原理，根据实验内容完成相应的实验。
在实验过程中应注意观察实验系统硬件和软件的相应动作变化过程，更深刻地理解相关实验的基本原理。
这样就可以通过对本实验课的学习和完成，对数字程控交换系统和电信网络的整个工作过程以及每个过程中的软件和硬件的具体操作有一个比较清晰的认识，从而加深对于程控交换原理和电信网络的理解。
本实验系统的实验板硬件平面布局如图1-4所示。
图1-4程控交换实验系统平面布局实验平台测试管脚说明：为了学生实验方便，在本实验系统中引出了多组测试管脚。
每组测试管脚的两边都有供连接示波器地线的地线测试脚（GND）。
左上角T_CLK1：这组测试管脚主要用于测试程控交换实验系统所需的各种时钟同步信号，具体包括：STBCLK STBUS总线时钟信号BITCLK位时钟信号FRMCLK帧脉冲时钟信号TS1时隙1选通定位信号TS4时隙4选通定位信号左下角T_CS1：这组测试管脚主要用于测试程控交换实验系统所需的各种选通控制信号，具体包括：DTMF3收号器收号状态读取选通控制信号DTMF23、4路收号器收号数据读取选通控制信号DTMF11、2路收号器收号数据读取选通控制信号CS2-ODE MT8980-STBUS输出使能选通控制信号CS-SW MT8980芯片选通控制信号左下角T_8980：这组测试管脚主要用于测试程控交换实验系统交换芯片MT8980上的各种信号，具体包括：STBI1PCM输入总线STBUS1输入信号（PCM信号）STBI0PCM输入总线STBUS0输入信号（PCM信号）STBO1PCM输出总线STBUS1输出信号（PCM信号）STBO0PCM输出总线STBUS0输出信号（PCM信号）ODE MT8980STBUS输出允许信号，高电平允许STBUS输出R/W读写信号，其中读信号为高电平，写信号为低电平DS数据就绪信号CS交换芯片MT8980的片选信号左下角T_DTMF：这组测试管脚主要用于测试程控交换实验系统收号芯片MT8870上的各种信号，（在本实验系统中连接至话路1相关收号器电路）。
具体包括：TOE1MT8870三态输出使能STD1MT8870延迟指示信号ST/GT1MT8870指示电平输入/防护时间输出（双向）VX1MT8870音频输入信号EST1MT8870早期指示信号右下角T_ALU1：这组测试管脚主要用于测试程控交换实验系统用户接口电路上的各种信号，（在本实验系统中连接至话路1相关电路）。
具体包括：RINGIN25Hz的振铃脉冲信号SHK1话路1的摘挂机状态信号TIP1话路1用户配线RING1话路1用户配线CS-ALU1话路1的振铃使能信号CS-TELE读取话路1－4路摘挂机状态地址选通信号右下角T_CS2：这组测试管脚主要用于测试程控交换实验系统用户接口电路上的各种控制信号。
具体包括：EN1话路1的振铃使能信号EN2话路2的振铃使能信号EN3话路3的振铃使能信号EN4话路4的振铃使能信号右下角T_TONE：这组测试管脚主要用于程控交换实验系统信令电路上的各种控制信号。
具体包括：BUSY0.35秒通0.35秒断的方波信号SECDIAL1秒通10秒断的方波信号WAIT1秒通4秒断的方波信号注：本实验指导书中带※的实验为创新的实验，实验者可以在掌握原理以后自己编写程序来指定系统完成相应的功能。
第二章实验基本内容实验一数字程控交换系统的基本组成实验目的：本次实验主要是让读者通过对本实验系统的初步使用，对数字程控交换系统的基本构成和工作过程有一个总体而直观的认识。
在实验过程中，要注意理解数字程控交换系统的核心——交换网络的工作原理和工作过程，观察从用户摘机到链路拆除整个局内呼叫过程中数字程控交换系统硬件和软件的基本动作。
实验原理：一个数字程控交换系统通常由交换网络、接口子系统和控制子系统三个部分组成。
其中接口子系统的作用是将来自不同终端（如电话机，计算机等）或其他交换系统的各种传输信号转换成统一的数字程控交换系统内部的工作信号，并按信号的性质分别将信令传送给控制系统，将消息传送给交换网络。
交换网络的任务是实现输入输出线上的信号的传递或接续。
控制系统则负责处理信令，按信令的要求控制交换网络完成接续，通过接口发送必要的信令，协调整个数字程控交换系统的工作以及配合协调整个电信网的运行等等。
