编制说明《》是我单位根据招标人提供的设计文件，招标文件的描述及现场考察结果, 参考现行国规，结合我单位多年来的各类工程建设经验，并严格按照ISO9001质量管理体系、GB/T28001职业安全健康管理体系、ISO14001环境管理体系，针对本工程场道路、风机基础等施工重点，本着为建设单位保质量、保工期的最终要求，并经我单位工程技术人员论证和方案研讨比较，提出了我们的施工方案，在施工中将进一步深化完善各分部、分项工程施工方案，并报建设单位和监理审批，实现华能即墨丰城风电场一期49.5MW工程风机吊装平台、场道路、风机基础、箱变基础、接地施工A标段“优质、高速、安全、低耗、环保”的施工总目标。
第一章、编制依据一、招标文件华能即墨丰城风电场一期49.5MW工程风机吊装平台、场道路、风机基础、箱变基础、接地施工A标段招标文件。
二、主要技术标准、规规程三、主要法规四、其他文件1、省文明施工管理规定；2、省建设主管部门的管理条例及办法；3、现场调查所取得的资料；4、我单位编制的华能即墨丰城风电场一期49.5MW工程风机吊装平台、场道路、风机基础、箱变基础、接地施工A标段预算资料；5、建筑业十项新技术；6、施工方案研讨记录。
第二章、工程概况一、工程简介二、工程概况华能即墨丰城风电场一期工程场址位于即墨市境，即墨市位于东经120°07′～121°23′，北纬36°18′～36°37′之间，东临黄海，与日本、韩国隔海相望，南依崂山，近靠。
地势由东南向西北倾斜，东部多为低山丘陵，西部低洼。
本期工程共设20台风机，风机轮毂高度75m，单机容量为1.5MW，风机基础设计级别为2级，结构安全等级为2级，抗震设计烈度为6度，相应地震动峰值加速度0.05g。
本工程分两个标段，其中A标段为1＃～10＃风机基础、箱变基础、吊装平台、接地工程及场道路（包括升压站的进站道路、利用道路的改造）；B标段为11＃～20＃风机基础、箱变基础、吊装平台、接地工程及风机间连接道路（包括利用道路的改造）。
风电场工程接地施工工程方案1. 背景介绍风电场是指将风能转换为电能的装置，它需要通过接地施工来保证设备的稳定性和安全性。
本文将介绍风电场工程接地施工的方案。
2. 接地施工的目的在风电场工程建设过程中，接地施工的主要目的包括以下3个方面：2.1 保障人身安全当设备出现故障或异常情况时，如果没有经过有效的接地保护，人员容易受到感电伤害，甚至引发火灾等严重事故。
因此，良好的接地系统能够有效地保护人员的生命安全。
2.2 防止电气设备损坏如果风电场设备没有良好的接地系统来保护，电气设备易发生过电压和电流过载现象，对设备造成严重损坏，甚至需要更换设备，造成巨大的经济损失。
2.3 提高设备运行效率设备接地是否良好，直接影响风电场的质量和运行效率。
良好的接地系统能够有效地控制电压和电流的幅度，提高运行的稳定性和运行效率。
3. 接地施工方案3.1 设备接地设计接地电阻是评估接地系统工程质量的主要指标，因此，接地系统的设计应该考虑因地制宜，根据该站的实际场地情况，选择适当的接地材料和规格。
在设计过程中，应考虑以下要素：•地质条件：考虑土壤种类、地下水位等因素，确定电极的数量和深度。
•站内设备的接地：设计接地网并考虑接地极的位置。
•强电与弱电设备接地的分离：对强电和弱电设备逐一分离进行接地，保证弱电设备运行的稳定性和安全性。
•减少接地回路电阻：通过选择合适的地电阻调节控制，进一步减少接地回路的电阻，保证接地系统的良好性能。
3.2 施工流程风电场接地施工的具体流程如下：•设置零地电位和保护“地磁场”：在接地系统施工过程中，安装零地电位和保护“地磁场”，改善接地网络。
•确定电极位置：对沟槽相邻的两根垂直坑口中间连线的左面钻一个孔来放电极，用孔里面钻一个通往底部的孔，侧Push窄管，再灌注空板，同时，固定保持电极位置。
•准备设备：对底部进行全面清理。
•连接电极：根据现场施工要求，为每一个接线柜或台数，匹配相应的接地装置。
•质量监测：对连接好的电极进行质量监测，检查接地系统的运行状态。
丽水风电工程施工方案设计一、工程概述丽水风电项目位于我国浙江省丽水市，地处亚热带季风气候区，具有良好的风力资源。
本项目规划装机容量为500MW，共安装100台单机容量为5MW的风力发电机组。
风电场采用分期建设，本期工程为第一阶段，建设规模为200MW，安装40台风力发电机组。
二、施工目标1. 确保工程质量达到国家及相关行业标准要求。
2. 确保工程安全无事故，实现零伤亡目标。
3. 确保工程进度按计划完成，实现优质、高效、低成本施工。
4. 保护生态环境，实现绿色施工。
三、施工方案设计1. 施工前期准备（1）办理相关手续：取得项目施工许可证、土地使用权证等相关手续。
（2）施工现场准备：清理场地，搭建临时设施，如生活区、办公区、材料堆放区等。
（3）施工道路建设：修建进场道路，确保施工期间交通畅通。
（4）施工电源接入：联系供电部门，确保施工期间电力供应充足。
（5）施工用水保障：修建临时供水设施，确保施工期间用水需求。
2. 风力发电机组安装（1）基础施工：根据设计图纸，施工风力发电机组基础，确保基础质量。
（2）风力发电机组运输：采用平板拖车将风力发电机组运输至施工现场。
（3）风力发电机组组装：在基础上进行风力发电机组的组装，包括塔筒、机舱、叶轮等部分。
（4）吊装作业：采用履带式起重机进行风力发电机组的吊装，确保安全可靠。
（5）设备调试：风力发电机组安装完成后，进行设备调试，确保发电机组正常运行。
3. 电气设备安装（1）电缆敷设：根据设计图纸，敷设输电电缆，确保电缆安全可靠。
（2）开关设备安装：安装断路器、隔离开关等开关设备，确保电力系统稳定运行。
（3）变压器安装：安装升压变压器，确保电压转换正常。
（4）接地系统施工：按照设计要求施工接地系统，确保人身安全。
（5）保护装置安装：安装继电保护装置，确保电力系统安全运行。
4. 风电场调试与验收（1）单机调试：对每台风力发电机组进行单独调试，确保发电机组正常运行。
（2）系统调试：对整个风电场电力系统进行调试，确保系统稳定运行。

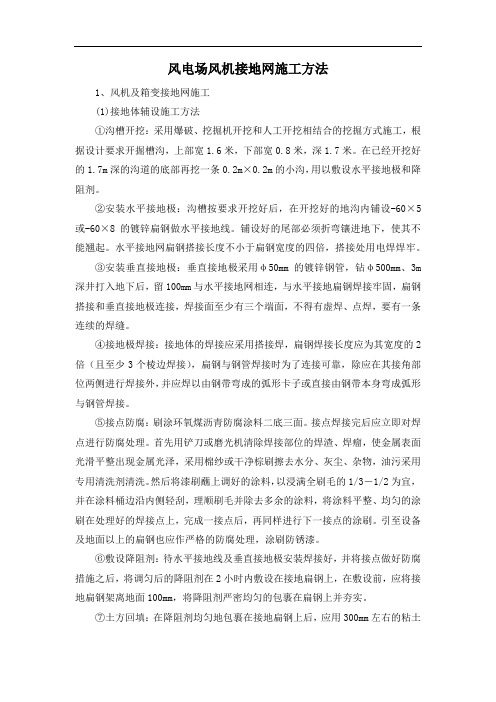

风电场风机接地网施工方法1、风机及箱变接地网施工(1)接地体辅设施工方法①沟槽开挖：采用爆破、挖掘机开挖和人工开挖相结合的挖掘方式施工，根据设计要求开掘槽沟，上部宽1.6米，下部宽0.8米，深1.7米。
在已经开挖好的1.7m深的沟道的底部再挖一条0.2m×0.2m的小沟，用以敷设水平接地极和降阻剂。
②安装水平接地极：沟槽按要求开挖好后，在开挖好的地沟内铺设-60×5或-60×8的镀锌扁钢做水平接地线。
铺设好的尾部必须折弯镶进地下，使其不能翘起。
水平接地网扁钢搭接长度不小于扁钢宽度的四倍，搭接处用电焊焊牢。
③安装垂直接地极：垂直接地极采用φ50mm的镀锌钢管，钻φ500mm、3m 深井打入地下后，留100mm与水平接地网相连，与水平接地扁钢焊接牢固，扁钢搭接和垂直接地极连接，焊接面至少有三个端面，不得有虚焊、点焊，要有一条连续的焊缝。
④接地极焊接：接地体的焊接应采用搭接焊，扁钢焊接长度应为其宽度的2倍（且至少3个棱边焊接），扁钢与钢管焊接时为了连接可靠，除应在其接角部位两侧进行焊接外，并应焊以由钢带弯成的弧形卡子或直接由钢带本身弯成弧形与钢管焊接。
⑤接点防腐：刷涂环氧煤沥青防腐涂料二底三面。
接点焊接完后应立即对焊点进行防腐处理。
首先用铲刀或磨光机清除焊接部位的焊渣、焊瘤，使金属表面光滑平整出现金属光泽，采用棉纱或干净棕刷擦去水分、灰尘、杂物，油污采用专用清洗剂清洗。
然后将漆刷蘸上调好的涂料，以浸满全刷毛的1/3－1/2为宜，并在涂料桶边沿内侧轻刮，理顺刷毛并除去多余的涂料，将涂料平整、均匀的涂刷在处理好的焊接点上，完成一接点后，再同样进行下一接点的涂刷。
引至设备及地面以上的扁钢也应作严格的防腐处理，涂刷防锈漆。
⑥敷设降阻剂：待水平接地线及垂直接地极安装焊接好，并将接点做好防腐措施之后，将调匀后的降阻剂在2小时内敷设在接地扁钢上，在敷设前，应将接地扁钢架离地面100mm，将降阻剂严密均匀的包裹在扁钢上并夯实。
风电场风机基础防雷接地工法（三门峡渑池荆庄100MW风电项目）一、前言风能作为一种清洁的可再生能源，越来越受到世界各国的重视。
因此风力发电也因之崛起，由于它属于可再生能源，为人与自然和谐发展提供了基础，而且不像火电、核电、水电会造成环境问题，所以符合社会可持续发展对能源的要求，所以，风力发电已在我国达到了举足轻重的地位。
风力发电场广泛随着社会经济的发展，建设量也持续增加。
然而，风力发电机组是在空旷、外露的的环境下工作，不可避免的会遭受到直接雷击。
由于风电技术的迅速发展，风力发电机组的容量也越来越大，轮毂高度100米，叶片长度68米、即最高点高度约168米的风机，在雷雨天气时极易遭受直接雷击。
雷击是自然界中对风力发电机组安全运行危害最大的一种灾害，雷电释放的巨大能量会造成风力发电机组叶片损坏、发电机绝缘击穿、控制元器件烧毁等。
这种情况下，防雷接地系统问世。
风机的防雷是一个综合性的防雷工程，防雷设计的到位与否，直接关系到风机在雷雨天气时能否正常工作，并且确保风机内的各种设备不受损害。
为保证风力发电机组的正常、安全使用，因此风机基础的防雷接地施工技术成为重中之重。
二、工法特点2.1施工工序衔接紧密，人员分工详细，各负其责，互相协作，既能确保工程质量，又可以提高工作效率。
2.2该工法易于掌握，施工方便，且满足设计要求。
三、适用范围本工法适用于风力发电机组基础、变电站防雷接地装置施工作业。
四、工艺原理该工法根据流水法施工原理，结合接地网施工特点，科学合理安排施工工序，将整个施工过程分为：（1）接地网测量放线；（2）接地沟开挖；（3）敷设接地扁钢与垂直接地极；（4）接地扁钢之间连接与垂直接地极连接；（5）接地扁钢涂刷防腐、防锈材料；（6）检查验收合格；（7）接地沟回填；（8）检测接地电阻值；（9）检测接地电阻值是否≤4Ω，如小于该步骤结束进入下到施工工序，如＞4Ω需放置接地模块。
九个工序，按顺序施工，当上一道工序完成一定工作量后，同时开始下一道工序施工。
目录一编制说明21.1编制依据21.2适用围2二、工程概况2三、人员组织及分工3四、主要材料及工机具34.1主要材料34.2主要施工机具3五、施工工序3六、施工技术要求46.1接地体（线）的连接46.2避雷针的接地：46.3室、电缆沟接地布置5七、质量注意事项6八、质量保证措施6九、安全文明施工7十、防雷接地施工示7十一、防雷接地施工危险点识别、评价及控制措施9一编制说明1.1 编制依据●《城步十里平坦风电场110kV升压站工程项目管理实施规划》●《电力建设安全工作规程》（DL 5009.3-1997）●《变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW1183-2012）●《中华人民国工程建设标准强制性条文电力工程部分（2006版）》●《国家电网公司电力建设安全健康与环境管理工作规定》（国家电网工[2003]168号）●《国家电网公司输变电工程施工工艺示手册》（基建质量[2006]135号）●《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基**全[2007]25号）；●《省电力公司输变电站工程施工标准化作业指导书（2007）》●省电力公司变电站工程标准化施工作业票（湘电公司基建[2008]755号）●《电气装置安装工程接地施工及验收规》（GB50169-2006）；●●《国家电网公司十八项电网重大反事故措施》●施工图纸《防雷接地》1.2 适用围本措施适用于城步十里平坦风电场110kV升压站工程防雷接地施工。
二、工程概况城步十里平坦风电场110kV升压站工程采用避雷针方式防直击雷，设两根构架避雷针30m。
根据本工程岩土电阻率测试报告，所区平均土壤电阻率取值为1427Ω.m。
接触电势、跨步电势分别要求接地电阻为0.57Ω和4.6Ω。
根据所区电阻率分布特点，本工程采用以水平接地体为主的人工接地网，埋深0.8m，考虑在填方区敷设深层接地网，在允许的围尽量埋深。
局部采用垂直接地体作为集中接地装置。
风电场接地工程施工方案一、施工背景随着风电场的迅速发展，风电场接地工程的施工工作也变得越来越重要。
风电场接地系统是一种重要的设备，它能够有效地降低风电设备运行时的接地电阻，保证设备的安全可靠运行。
因此，风电场接地工程的施工工作需要具有很高的专业水平和严密的规范要求，以确保风电场接地系统的效果和稳定性。
二、施工目标1. 确保风电场接地系统的安全可靠运行。
2. 减小接地电阻，提高接地系统的效果和稳定性。
3. 保护风电设备和人员的安全。
三、施工方案1. 施工前准备在进行风电场接地工程的施工工作之前，需要对施工区域进行仔细的勘察和评估，了解当地的地质、水文等情况，以便制定出合理的施工方案。
同时，还需要对所需的材料、设备进行清点和检查，确保施工工作的顺利进行。
施工前准备的主要工作包括：(1) 勘察评估：对施工区域进行地质、水文等勘察评估，了解当地的地质结构和水文环境，从而为施工工作提供参考依据。
(2) 材料设备：对所需的材料和设备进行清点和检查，确保施工需要的材料和设备齐全和完好。
(3) 现场布置：对施工现场进行布置，确保施工的安全和顺利进行。
2. 施工流程(1) 接地桩的打桩施工a. 接地桩的布置：根据设计要求，在风电场布设接地桩的位置，确定桩位并标明桩号，进行测量和调整。
b. 打桩施工：根据设计要求和现场实际情况，选择适当的打桩设备和方法进行接地桩的打桩施工。
c. 桩身检测：对打入的接地桩进行桩身检测，确保桩身的质量和稳定性。
(2) 接地网的铺设施工a. 接地网的布置：根据设计要求在风电场内布设接地网，确定接地网的位置和布置方式。
b. 接地网的铺设：选用合适的材料和工艺进行接地网的铺设，确保接地网的质量和效果。
c. 接地电阻测试：对接地网进行电阻测试，确保接地系统的效果和稳定性。
3. 施工技术要点(1) 接地桩的打桩技术：选用适当的打桩设备和方法进行接地桩的打桩施工，确保桩身的质量和稳定性。
(2) 接地网的铺设技术：选用合适的材料和工艺进行接地网的铺设，确保接地网的质量和效果。
一、编制依据1. 《电气装置安装工程施工及验收规范》（GB50254-GB50259）2. 《电气装置安装工程电气设备交接试验标准》（GB50150-2016）3. 《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.17-2002）4. 《风机基础接地网布置图》（华北电力设计院有限公司）5. 《建筑物防雷设计规范》（GB50057-94）6. 《地基与基础工程施工及验收规范》（GBJ202-83）7. 《交流电装置》（GB/T17731）8. 《国家电网公司输变电工程标准工艺》系列文件二、工程概况本工程风机基础接地施工项目位于XX风电场，工程规模为XXMW，共计XX台风机。
风机基础接地施工是保证风机安全稳定运行的重要环节，需严格按照设计要求和相关规范进行施工。
三、施工内容1. 接地网敷设：根据设计图纸要求，敷设接地网，确保接地网均匀分布，接地电阻满足设计要求。
2. 接地极安装：按照设计要求，安装接地极，确保接地极与基础钢筋可靠连接。
3. 接地引线安装：按照设计要求，敷设接地引线，确保接地引线与接地极、基础钢筋可靠连接。
4. 接地电阻测试：按照相关规范，对接地系统进行接地电阻测试，确保接地电阻满足设计要求。
四、施工方法及工艺1. 接地网敷设：采用人工敷设，确保接地网均匀分布，接地电阻满足设计要求。
2. 接地极安装：采用机械挖孔或人工挖孔的方式，确保接地极与基础钢筋可靠连接。
3. 接地引线安装：采用人工敷设，确保接地引线与接地极、基础钢筋可靠连接。
4. 接地电阻测试：采用接地电阻测试仪进行测试，确保接地电阻满足设计要求。
五、施工进度安排1. 第1周：完成接地网敷设。
2. 第2周：完成接地极安装。
3. 第3周：完成接地引线安装。
4. 第4周：完成接地电阻测试。
六、质量控制措施1. 严格按照设计要求和相关规范进行施工，确保施工质量。
2. 加强施工过程中的质量检查，发现问题及时整改。
风电场电缆敷设与接地工程要点I. 引言随着可再生能源的发展和应用，风电场越来越受到关注。
风电场的电缆敷设与接地工程是确保风力发电系统安全可靠运行的重要环节。
本文将介绍风电场电缆敷设与接地工程的要点，包括材料选择、敷设方式和接地技术。
II. 电缆材料选择为了确保风电场电缆的耐候性和耐久性，应选择高质量的电缆材料。
以下是几种常用的电缆材料：1. 高压电缆材料：由于风电场通常使用高压输电，高压电缆的选择至关重要。
优质的高压电缆应具有耐高温、耐寒和耐腐蚀的特性，以适应不同气候条件下的使用。
2. 低压电缆材料：低压电缆主要用于风电场内部的低压配电系统。
优质的低压电缆应具备电气性能稳定、绝缘性好、耐磨损等特点。
3. 光纤电缆材料：光纤电缆在风电场中起着重要的通信作用。
优质的光纤电缆应具备传输速度快、抗干扰性好以及传输距离远等特点。
III. 电缆敷设方式电缆敷设方式对于风电场的安全运行至关重要。
以下是几种常用的电缆敷设方式：1. 直埋敷设：直埋敷设是将电缆埋入地下，适用于长距离输电线路。
在直埋敷设过程中，应确保电缆埋设深度符合要求，以保护电缆免受外界损害。
2. 桥架敷设：桥架敷设适用于较短距离的电缆敷设，能够方便维护和更换电缆。
在桥架敷设过程中，应确保电缆固定牢固，并进行适当的防护措施。
3. 管道敷设：管道敷设适用于需要保护电缆免受机械损伤或腐蚀的环境。
在管道敷设过程中，应选择耐腐蚀且密封性好的管道材料，并加强对管道内部的维护工作。
IV. 电缆接地技术电缆的良好接地是确保风电场安全运行的重要环节。
以下是几种常用的电缆接地技术：1. 金属接地：电缆可通过金属接地进行接地保护。
在进行金属接地时，应确保接地电阻符合规定要求，以确保系统的接地效果。
2. 中性点接地：中性点接地是指将电缆系统中的中性点接地，以减小系统的单相短路故障对其他相的影响。
中性点接地应符合相关标准和规范。
3. 屏蔽接地：在高压电缆敷设中，可以采用屏蔽接地的方式，以防止电缆外屏蔽层潜在的故障引发事故。
【摘要】风机基础外接地施工方案是新能源风电场建设的重要环节，施工方案的优化将对后续风电场建设和维护产生重要影响。
本文通过介绍基础外接地的施工流程、施工要点以及施工技巧，提出了一种新的风机基础外接地施工方案，旨在为风电场建设提供参考和借鉴。
【关键词】风机基础外接地、施工方案、新能源、风电场建设、施工技巧风机基础外接地施工方案新1.前言近年来，随着新能源风电的快速发展，风电场建设成为中国新能源产业的重要组成部分。
风机基础外接地是风电场建设的重要环节，是保证风机稳定性和安全性的一项关键工程。
因此，如何优化风机基础外接地的施工方案，成为国内外风电建设领域亟待解决的问题。
本文旨在通过介绍风机基础外接地的施工流程、施工要点及施工技巧，提出一种新的风机基础外接地施工方案，为风电场建设提供参考和借鉴。
2.基础外接地施工流程风机基础外接地施工流程主要包括以下步骤：2.1. 施工准备施工前需做好相关准备工作，包括了解设计图纸、了解现场情况等。
特别地，施工过程中需注意安全事项，选派专业施工人员，如有必要，选派安全监管人员进行监管。
同时，组织施工人员参加安全施工培训，提高其安全操作意识和技能。
2.2. 地表开挖根据设计需求，选定开挖机械，按设计图纸所要求的地砖尺寸和深度进行地表开挖。
同时，注意开挖机械的稳定性和安全性，避免发生意外事故。
2.3. 混凝土浇筑混凝土浇筑是基础外接地施工的重要一步。
在浇筑混凝土前，需将浇筑模板放置于设计位置上，施工人员需根据设计图纸确定浇筑模板的位置和固定方式，以确保浇筑的准确性和稳定性。
在混凝土浇筑过程中，严格控制混凝土的配制比例和密度，同时保证混凝土在浇筑过程中的均匀性和流动性。
浆体温度应该不高于20℃，以保证混凝土的强度和稳定性。
2.4. 土方回填当混凝土浇筑完毕后，需进行土方回填。
在进行土方回填之前，需对填充土各项性能进行检测，以确认土方回填质量。
在土方回填过程中，需注意回填土的压实程度和平整度，避免发生土体沉降和变形。
施工方案报审工程名称：xxxxxxxxxxxxxxxx 编号：xxxxxxxxxxxxxxxxxxxx 致: xxxxxxxxxxxxxxxxxxxxxxxx项目监理部我方已根据施工合同的有关规定完成了 xxxxxxxxxxxxxxx 工程施工方案的编制,并经我单位上级技术负责人审查批准，请予以审查.附:施工方案承包单位（章）项目经理日期专业监理工程师审核意见：专业监理工程师日期总监意见：项目监理部（章）总监理工程师日期建设单位专业工程师审核意见:专业工程师日期审批意见：建设单位（章）代表日期本表一式五份，由承包单位填报，建设单位、项目监理部、承包单位存档。
表号：GTA-A作业指导书签名页项目名称xxxxxxxxxxxxxx风电场工程接地施工工程作业内容防雷接地地网工程施工批准年月日审核年月日编写年月日注目录1．适用范围 (4)2．编写依据 (4)3．作业流程 (4)4. 安全风险辨析与预控 (6)5．作业准备 (6)5.1 人员配备 (6)5.2主要工器具及仪器仪表配置 (7)6．作业方法 (7)7．质量控制措施及检验标准 (9)7.1 质量控制措施 (9)7.2 检验标准 (9)1．适用范围本作业指导书适用于风电场工程接地施工工程。
线路接地一般采用浅埋式（0.8米）人工接地装置，也有采用接地极。
2．编写依据表2-1 本作业指导书引用的技术标准、规范序号标准名称颁发机构1 《交流电气装置的过电压保护和绝缘配合》中华人民共和国电力工业部2 《交流电气装置的接地》中华人民共和国电力工业部3 《接地装置特性参数测量导则》中华人民共和国电力工业部4 《建筑物防雷设计规范》中国国家标准化管理委员会5 《电气装置安装工程接地装置施工及验收规范》中国国家标准化管理委员会6 《复合接地极技术条件》中国国家标准化管理委员会7 《十八项电网重大反事故措施》国家电网公司8 工程设计图纸、施工组织设计、三体系文件3．作业流程接地装置施工包括加工接地装置、开挖接地沟、敷设接地体、接头连接、天然导电粘土敷设、回填土、测量接地电阻、做好施工记录等，其工艺流程如下图所示：安装离子接地极是完成完成是测量接地电阻完成施工记录否敷设接地体开挖接地沟 敷设接地体接头连接加工接地装置开始是否发现异常4. 安全风险辨析与预控表4-1 安全风险辨析及预控措施检查表序号危险点预控措施1 触电事故1、焊接时，焊机等电气设备应有良好接地；2、电焊机裸露的导电部分设防护罩；3、焊机设置防雨、防碰、防潮装置。
2 火灾隐患1、作业现场在山林时，应禁止吸烟；2、作业现场在山林时，不得明火煮食；3、现场放置乙炔、氧气瓶摆放符合安全规定；4、焊接施工清除易燃杂物。
3 防暑、防蛇咬、防蜂刺1、在高温的季节施工时，尽量避免中午作业，做好防暑降温工作；2、野外作业带备必要的防护用具及药品。
4请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
5．作业准备5.1 人员配备表5-1 人员配备表工序名称工作人数负责人数监护人数敷设前45 2 2接地体安装49 3 3完善资料 5 1 1说明：根据实际工程量配置。
5.2主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表一个施工组序号名称规格/编号单位数量备注1 焊接设备发电电焊组合式套 22 镐把503 铲把504 皮尺把 25 货车辆 1注: 主要工器具及仪器仪表根据具体工程量规模配备。
6．作业方法6.1土方施工施工队按定位好的路线进行沟槽的开挖，深度为图纸规定深度，开挖完毕后安装离子接地极。
土方施工过程中由质检员监督检查保证满足设计要求。
6.2 接地体制作安装首先在项目部加工场地将垂直接地极切割成图纸规定的长度，与扁钢焊接好，（扁钢做U形卡箍与垂直接地极连接），焊接处刷涂防腐漆，扁钢留出300-500长，方便垂直接地极与主接地网连接。
土方施工完毕后首先安装垂直接地极，各垂直接地极间距不得小于5米，垂直接地极安装完毕后进行水平接地体安装。
敷设中保持水平接地体的走势平直，不得使接地线带较大的扭力，水平接地体应留有足够的余度。
过设备基础、电缆沟的水平接地扁钢先暂不敷设，待基础开挖后沿基底敷设，遇构支架基础时先不敷设，待基础完成后沿基础边缘敷设，其它部位按图敷设，如有需要，可适当调整。
接地体制作安装过程中由技术人员指导安装、质检员监督检查。
6.3接地体的连接总则：依据《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)DL-T5161.6-2002《电气装置安装工程质量检验及评定规程第6部分：接地装置施工质量检验》进行1）接地体采用焊接连接，其搭接长度符合下列规定：平行连接采用双面搭接，不小于3面焊接的方法。
搭接长度不小于2倍热镀锌扁钢宽度。
交叉连接时为了保证连接可靠，采用斜搭法，斜搭处不小于三面焊接。
焊缝要饱满，先去掉焊接处残留焊药冷却后再刷涂防腐漆。
扁钢与钢管焊接时，由钢带弯成弧形与钢管连接，并与接触部位两侧焊接，焊缝要饱满，先去掉焊接处残留焊药冷却后再刷涂防腐漆。
接地体连接工序是整个施工中最重要的一环，关系到整个接地装置的电气导通性，防腐能力，直接影响整个接地体的使用寿命。
因此接地体连接作业时项目经理、技术负责人、质检员等项目部主要管理人员均要到现场，监督检查，发现问题及时处理消除隐患。
除按上述方法施工外必须执行以下几点：接地装置的连接应有专职人员进行操作，持电焊工证上岗、劳保着装，焊接必须牢固可靠无虚焊；搭接临时电源，应有专职的电工进行操作。
接地装置的各个连接处均要求可靠焊接。
在做防腐处理前必须除锈，去掉焊接处残留焊药，凡焊接处必须刷防腐漆。
项目部管理人员必须对每个焊点逐一检查，自检合格后方可报监理单位检查，并做好质量验评记录。
6.4 隐蔽回填隐蔽回填必须经监理工程师验收同意后方可进行，回填时先用天然防腐导电粘土覆盖，后用原土回填，回填土内不能夹有大块石块和建筑垃圾。
6.5 测量接地电阻上道工序完毕后技术负责人组织进行接地电阻的测量工作，如测量的接地电阻值大于设计的要求，则50 5050100 1、平行搭接２、交叉连接50 100接地引上线地面≥1m接地引上线50100接地引上线连接示意图400通过增加接地装置等方式降低电阻，直至达到设计要求为止。
7．质量控制措施及检验标准7.1 质量控制措施7.1.1接地电阻测量方法接地电阻测量以传统的摇表法为主，也可用新型的钳表法。
7.1.2摇表法测量接地电阻（1）摇表应经检验合格后方能使用。
（2）测量接地电阻的接线和布置如下图：1―被测接地装置；2－连线；3－测量棒测量布置图（3）将接线端E与接地装置下引线D点连接，距被测点D距离为Y的A点打测量棒，并按上图连接铜塑线PA，在距测点距离为Z的B点打入测量棒B，连接BC，其中Y、Z的距离一般为：Y=0.68D，Z=5D,D为地网最长对角线长度。
经验取值是仅有环形接地网的水田，取Y为10m，Z为20m；在山区及丘陵地，取Y为80m，Z为120m。
（4）测量时，先检查A、B棒连接是否可靠，测流计是否指在零位；将倍流计旋纽置于最大倍率位置处，慢慢摇动摇柄，同时旋转电阻值旋纽使检流计指在零位；当检流计指针接近平稳时，可加速摇动，约每分钟120转，并旋转电阻值旋纽使指针平稳地指在零位；若电阻值读数小于1，则可改变倍率重新摇测；待指针平稳后将电阻值旋纽上的读数乘以倍率旋纽处的倍数，即得接地电阻值。
（5）测量风机及箱变接地装置的接地电阻值仅为接地装置在土壤中的工频接地电阻值。
（6）测量接地电阻应选择在晴天或气候干燥时，不得在雨天或雨后立即进行测量。
（7）所测得的接地电阻值应根据综合自然条件，然后才能与设计提供的最大允许工频接地电阻相比较，以判断其是否符合要求。
7.2 检验标准质量检验按《电气装置安装工程接地装置施工及验收规范》和设计图纸执行，并应符合标准要求。
技术交底记录工程名称xxxxxxxxxxxxxxx风电场工程接地施工工程单位工程接地交底项目防雷接地编号DonH-2013-021 1、工期及主要工作量：总工期90天序号项目名称计量单位工程数量1户外水平接地母线敷设（已含沟槽开挖及回填）10m 380 2φ50垂直接地极制作、安装m 820.5 3离子接地极根158 4电解质防腐接地包组127 5天然导电粘土100㎏345.8 2、主要设备、材料、构件的型号、规格和质量要求：名称型号、规格和质量要求热镀锌扁钢-60×6mm热镀锌钢管φ50mm天然导电粘土3、技术要求和质量标准：1、1997年施行 DL/T620-1997 «交流电气装置的过电压保护和绝缘配合»；2、1997年施行 DL/T621-1997 «交流电气装置的接地»；3、2006年施行DL/T475-2006 «接地装置特性参数测量导则»；4、2000年施行 GB50057-94（2000）«建筑物防雷设计规范»；5、2006年施行 GB50169-92（2005）«电气装置安装工程接地装置施工及验收规范» ；6、GB/21698-2008复合接地体技术条件；7、国家电网公司：十八项电网重大反事故措施；8、GB311.1～311.6-83 高压输电设备的绝缘配合，高电压试验技术9、GB2706-交流高压电器动热稳定试验方法10、GB50169-电气装置安装工程接地装置施工及验收规范11、DL/T620- 交流电气装置的过电压和绝缘配合；12、DL/T621-1交流电气装置的接地；以及相关的设计、施工及验收规范、规程等。
4、施工程序、主要施工方法和安全注意事项见：施工方案5、附图广东徐闻和安风电场工程接地施工工程设计图纸交底人接底人安全交底工程名称：xxxxxxxxxxxxxxxxx安风电场工程接地施工工程交底内容：施工人员进入施工现场前，进行安全生产教育，并在每天例会上，都将安全生产放到议事日程上，做到处处不忘安全生产，时刻注意安全生产。
施工现场工作人员必须严格按照安全生产、文明施工的要求，积极推行施工现场的标准化管理，按施工组织设计，科学组织施工。
按照施工总平面图设置临时设施，严禁侵占场内道路及安全防护等设施。
施工现场全体人员必须严格执行《建筑安装工程安全技术规程》和《建筑安装工人安全技术操作规程》。
施工人员应正确使用劳动保护用品，进入施工现场特别是坑下作业必须戴安全帽，高处作业必须拴安全带。
严格执行操作规程和施工现场的规章制度，禁止违章指挥和违章作业。
