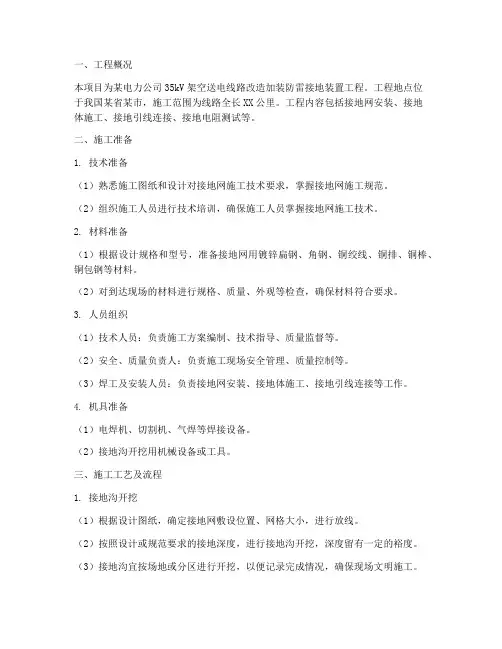

一、工程概况本项目为某电力公司35kV架空送电线路改造加装防雷接地装置工程。
工程地点位于我国某省某市,施工范围为线路全长XX公里。
工程内容包括接地网安装、接地体施工、接地引线连接、接地电阻测试等。
二、施工准备1. 技术准备(1)熟悉施工图纸和设计对接地网施工技术要求,掌握接地网施工规范。
(2)组织施工人员进行技术培训,确保施工人员掌握接地网施工技术。
2. 材料准备(1)根据设计规格和型号,准备接地网用镀锌扁钢、角钢、铜绞线、铜排、铜棒、铜包钢等材料。
(2)对到达现场的材料进行规格、质量、外观等检查,确保材料符合要求。
3. 人员组织(1)技术人员:负责施工方案编制、技术指导、质量监督等。
(2)安全、质量负责人:负责施工现场安全管理、质量控制等。
(3)焊工及安装人员:负责接地网安装、接地体施工、接地引线连接等工作。
4. 机具准备(1)电焊机、切割机、气焊等焊接设备。
(2)接地沟开挖用机械设备或工具。
三、施工工艺及流程1. 接地沟开挖(1)根据设计图纸,确定接地网敷设位置、网格大小,进行放线。
(2)按照设计或规范要求的接地深度,进行接地沟开挖,深度留有一定的裕度。
(3)接地沟宜按场地或分区进行开挖,以便记录完成情况,确保现场文明施工。
2. 垂直接地体加工(1)按照设计或规范要求长度,加工垂直接地体。
(2)镀锌角钢作为垂直接地体时,切割面需进行防腐处理。
(3)垂直接地体的下端部加工成锥形,便于垂直接地体安装。
(4)在上端部敲击部位进行加固,避免垂直接地体安装时损伤。
3. 垂直接地体安装(1)按照设计图纸的位置,安装垂直接地体。
(2)连接接地体与接地引线,确保连接牢固。
4. 接地网敷设(1)按照设计图纸,将接地网敷设到位。
(2)连接接地网与接地体,确保连接牢固。
5. 接地电阻测试(1)按照规范要求,对接地网进行接地电阻测试。
(2)测试结果符合要求后,完成接地网安装工程。
四、质量保证措施1. 严格执行施工规范和设计要求,确保工程质量。

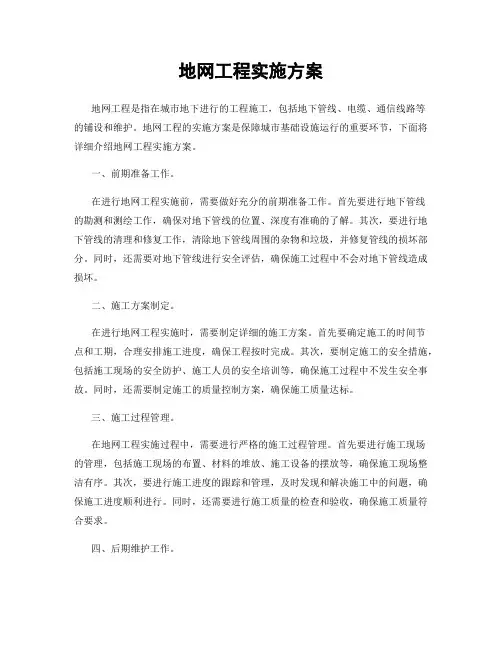

地网工程实施方案地网工程是指在城市地下进行的工程施工,包括地下管线、电缆、通信线路等的铺设和维护。
地网工程的实施方案是保障城市基础设施运行的重要环节,下面将详细介绍地网工程实施方案。
一、前期准备工作。
在进行地网工程实施前,需要做好充分的前期准备工作。
首先要进行地下管线的勘测和测绘工作,确保对地下管线的位置、深度有准确的了解。
其次,要进行地下管线的清理和修复工作,清除地下管线周围的杂物和垃圾,并修复管线的损坏部分。
同时,还需要对地下管线进行安全评估,确保施工过程中不会对地下管线造成损坏。
二、施工方案制定。
在进行地网工程实施时,需要制定详细的施工方案。
首先要确定施工的时间节点和工期,合理安排施工进度,确保工程按时完成。
其次,要制定施工的安全措施,包括施工现场的安全防护、施工人员的安全培训等,确保施工过程中不发生安全事故。
同时,还需要制定施工的质量控制方案,确保施工质量达标。
三、施工过程管理。
在地网工程实施过程中,需要进行严格的施工过程管理。
首先要进行施工现场的管理,包括施工现场的布置、材料的堆放、施工设备的摆放等,确保施工现场整洁有序。
其次,要进行施工进度的跟踪和管理,及时发现和解决施工中的问题,确保施工进度顺利进行。
同时,还需要进行施工质量的检查和验收,确保施工质量符合要求。
四、后期维护工作。
地网工程实施完成后,需要进行后期的维护工作。
首先要对施工后的地下管线进行定期检查和维护,及时发现和修复管线的问题,确保地下管线的正常运行。
其次,还需要对施工现场进行清理和整理工作,清除施工现场的材料和设备,恢复施工现场的原状。
总结,地网工程实施方案是地下工程施工的重要环节,通过合理的前期准备、施工方案制定、施工过程管理和后期维护工作,可以确保地网工程的顺利进行和质量达标。
希望以上方案能够为地网工程的实施提供一定的参考和指导。
地铁车站综合接地网施工技术1. 引言地铁车站是现代城市交通系统的重要组成部分,为了保障地铁运行的安全、可靠,地铁车站的接地系统成为关键的建设项目之一。
接地网是地铁车站接地系统的主要组成部分,其主要功能是将车站内各电气设备、设施等与大地形成良好的导电通路,保障人员和设备的安全。
本文将介绍地铁车站综合接地网施工技术,包括设计原理、施工方法、材料选择等方面的内容,以帮助读者了解和掌握该方面的基本知识。
2. 设计原理地铁车站综合接地网的设计原理是将车站内的所有金属结构物与大地形成一个电气连接网,以确保各种电气设备的正常工作和人员的安全。
设计原理主要包括以下几个方面:2.1 车站结构物的分类地铁车站的结构物可以分为如下几类:•地下盖挖所形成的地下结构物•地上盖挖所形成的地上结构物•土建工程中使用的辅助结构物•轨道、轨枕、轨道板等相关设备2.2 接地网布置原则根据车站结构物的分类,接地网的布置原则如下:•地下盖挖所形成的地下结构物可以作为接地网的一部分,应保证其具有足够的导电性。
•地上盖挖所形成的地上结构物与地下结构物之间应建立良好的连接,以形成完整的接地系统。
•辅助结构物和相关设备应通过导体与接地网连接,以确保整个车站的接地性能。
2.3 接地网材料选择接地网施工所使用的材料应具备良好的导电性和耐腐蚀性,常见的材料包括:•铜材:具有优异的导电性和耐腐蚀性。
•镍镀铜材:在表面镀上一层镍,增强其耐腐蚀性。
•镀锌钢材:经过镀锌处理的钢材,具有良好的耐腐蚀性。
3. 施工方法地铁车站综合接地网的施工方法主要包括以下几个步骤:3.1 接地点的确定根据车站的具体情况,确定接地点的位置。
接地点应尽量选择在地下建筑物中,以保证接地系统的完整性。
3.2 土建工程的施工根据接地网布置原则和设计要求,在车站结构物的施工过程中进行接地网的铺设。
具体方法包括:•在地下结构物的施工过程中,分段敷设导体,并与相邻段的导体进行连接,形成连续的接地网。
接地工程施工技术方案一、项目概况接地工程是指为了保证电气设备操作的安全和设备的正常运行,将设备的金属外壳或其他电气导体与大地之间连接起来,使之具有一定的接地电阻和防雷电荷分散能力的工程。
本项目大型工业厂区电气设备的接地工程,施工范围包括厂房、变电站、办公楼等。
本方案旨在确保接地工程施工的安全、高效和质量。
二、施工准备1.人员准备:组建专业的接地工程施工队伍,包括工程经理、技术人员、施工人员等,确保人员具备相关技术证书和经验。
2.材料准备:根据项目需求,准备好符合国家标准的接地材料,包括接地电缆、接地棒、接地极、接地装置等,并保证其质量合格。
3.设备准备:准备好必要的工具设备,如挖掘机、打孔机、焊接设备、测试仪器等。
三、施工流程1.方案设计:根据施工现场情况、电气设备要求、相关标准和规范,制定详细的施工方案。
确保施工方案合理、科学,并经过相关部门的审核和审批。
2.施工前准备:清理施工区域,确保施工现场的安全和整洁。
将施工现场划分为不同的区域,明确施工队伍责任和工作区域。
3.埋设接地电缆:根据方案要求,开挖合适的槽沟或孔洞,将接地电缆埋设于地下,并与设备的金属外壳或其他电气导体连接。
4.安装接地装置:根据方案要求,在适当的位置安装接地装置,确保其能够有效接收和分散雷电荷。
5.焊接接地极:根据方案要求,在埋设的接地电缆末端,焊接接地极,确保焊接牢固可靠。
6.连接与测试:将接地装置、接地极与设备的金属外壳或其他电气导体进行连接,确保连接良好。
使用测试仪器对接地电阻进行测试,确保接地电阻符合要求。
7.施工报验:施工完成后,组织相关部门进行验收和检测,出具施工报验,并及时处理发现的问题和不合格项。
8.施工记录:对施工过程进行详细记录,包括施工日期、施工人员、施工位置、施工材料等相关信息。
确保记录真实可靠,便于后期管理和维护。
四、施工安全措施1.严格遵守施工现场的安全规范和操作规程,佩戴好相关的安全防护用品。

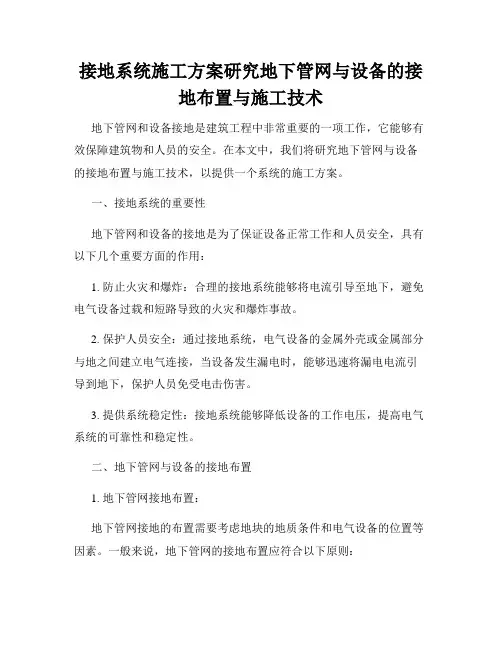

接地系统施工方案研究地下管网与设备的接地布置与施工技术地下管网和设备接地是建筑工程中非常重要的一项工作,它能够有效保障建筑物和人员的安全。
在本文中,我们将研究地下管网与设备的接地布置与施工技术,以提供一个系统的施工方案。
一、接地系统的重要性地下管网和设备的接地是为了保证设备正常工作和人员安全,具有以下几个重要方面的作用:1. 防止火灾和爆炸:合理的接地系统能够将电流引导至地下,避免电气设备过载和短路导致的火灾和爆炸事故。
2. 保护人员安全:通过接地系统,电气设备的金属外壳或金属部分与地之间建立电气连接,当设备发生漏电时,能够迅速将漏电电流引导到地下,保护人员免受电击伤害。
3. 提供系统稳定性:接地系统能够降低设备的工作电压,提高电气系统的可靠性和稳定性。
二、地下管网与设备的接地布置1. 地下管网接地布置:地下管网接地的布置需要考虑地块的地质条件和电气设备的位置等因素。
一般来说,地下管网的接地布置应符合以下原则:(1)接地极的布置:根据地下管道的数量和长度,合理布置接地极,确保接地极之间的间距合适。
(2)接地电阻的控制:通过合理选择接地极的类型和数量,控制接地电阻在规定范围内。
(3)地下导体的选材:选择导电性能良好的地下导体,如铜材或铜包钢材。
2. 设备接地布置:(1)金属设备的接地:金属设备应使用电气主干接地方式,即将设备本身的金属外壳与地下导体直接连接。
(2)非金属设备的接地:对于非金属设备,如塑料外壳的电气设备,可以选择其他接地方式,如电气防火墙接地或接地电阻器接地等。
三、地下管网与设备的接地施工技术1. 接地极的安装:(1)安装地下导体:根据地下管网的布置情况,埋设地下导体,并确保与接地极之间的连接牢固可靠。
(2)接地极的埋设深度:合理控制接地极的埋设深度,通常以3-4米为宜。
2. 设备的接地:(1)接地导线的安装:将接地导线与设备的金属外壳或金属部分紧密连接,并采用可靠的焊接或螺栓固定方式。
接地网施工临沂优嘉能源热力有限公司一、施工工艺总体要求1.施工前必须熟悉地形和有关规范。
2.接地装置的金属构件应热镀锌防腐,水平接地网采用50mm×5mm镀锌扁钢,主要设备接地引下线采用双边50mm×5mm镀锌扁钢分别引接主网的不同边。
3.接地网敷设采取以水平接地体为主的人工接地网,埋设深度为1m。
4. 主接地网外缘距建设物的距离不小于1.5m。
5.避雷针的集中接地装置与主接地网的地下连接点,至主变压器,电缆沟与主接地网的地下连接点,沿接地体的长度不得小于15m。
6.接地装置焊接时必须采用撘接焊,扁钢搭接长度≥2倍宽度。
且四面焊接,焊渣及时清除,焊接后进行防腐蚀处理。
7.所有设备支架和架构柱的接地引下线,应就近连接至主接地网,接地点的具体位置见电气接地图纸。
8.屋内有电缆沟的接地可通过沟内扁钢与屋外接地网连接。
9.室内有电气设备埋管,埋件、支架、电缆桥及金属外壳应与接地干线以最短的路径可靠焊接。
10.明敷的接地线表面应涂15-100mm宽度相等(搭接面宽度)的绿色和黄色相间的条纹。
11.接地线沿墙水平敷设时离地面距离为250mm。
12.室内接地干线采用明敷,并在适当处设置接地端子。
13.凡本站内地下埋设的各种金属管道(如上水管,排水管),连接好完时均可作为交流电力设备的接地装置,并于主接地网相连。
14.现场施工时,地下所有焊接部位,焊接完后应涂刷沥青,地上部分扁钢与扁紫铜连接的接触部分需搪锡。
15.本变电站内,所有电力设备和设施的接地应按《电气装置安装规程施工及验收规范》中的接地篇,和《交流电气装置的接地》DL/T621-1997的有关规定进行。
二、主要施工方法1.施工准备1.1材料及工具①根据施工图做好扁钢、接地极等材料的计划,并报物资管理部按计划采购。
②材料进场必须具备相应的检测合格资料,并报监理认可。
③准备好合格焊条,作好焊条贮存工作,严防受潮。
④施工机具配备,挖掘机、交流电弧焊机、十字镐、铁铲、铁撬、铁锤。

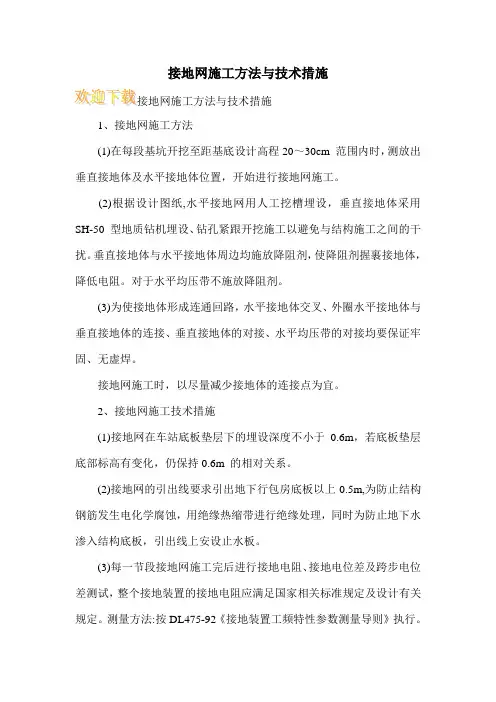

接地网施工方法与技术措施
1、接地网施工方法
(1)在每段基坑开挖至距基底设计高程20~30cm 范围内时,测放出垂直接地体及水平接地体位置,开始进行接地网施工。
(2)根据设计图纸,水平接地网用人工挖槽埋设,垂直接地体采用SH-50 型地质钻机埋设、钻孔紧跟开挖施工以避免与结构施工之间的干扰。
垂直接地体与水平接地体周边均施放降阻剂,使降阻剂握裹接地体,降低电阻。
对于水平均压带不施放降阻剂。
(3)为使接地体形成连通回路,水平接地体交叉、外圈水平接地体与垂直接地体的连接、垂直接地体的对接、水平均压带的对接均要保证牢固、无虚焊。
接地网施工时,以尽量减少接地体的连接点为宜。
2、接地网施工技术措施
(1)接地网在车站底板垫层下的埋设深度不小于0.6m,若底板垫层底部标高有变化,仍保持0.6m 的相对关系。
(2)接地网的引出线要求引出地下行包房底板以上0.5m,为防止结构钢筋发生电化学腐蚀,用绝缘热缩带进行绝缘处理,同时为防止地下水渗入结构底板,引出线上安设止水板。
(3)每一节段接地网施工完后进行接地电阻、接地电位差及跨步电位差测试,整个接地装置的接地电阻应满足国家相关标准规定及设计有关规定。
测量方法:按DL475-92《接地装置工频特性参数测量导则》执行。
(4)水平接地网沟用黏性土回填密实后方可进行下道工序的施工。
(5)接地网施工全过程应严格按GB50169-92《电气化装置安装工程接地装置施工及验收规范》的有关要求进行。
(6)在垫层施工期间,不仅对接地引出线进行绝缘处理,而且采取有效的保护装置并设立明显标志保证其不受损坏。
福州耀隆化工集团搬迁改造项目110kV输变电工程接地网施工编制:审核:审批:福建省成套电力工程有限公司耀隆110kV变电项目部二零一二年四月二十八日目录一、编制依据 (1)二、工程概况 (1)三、主网施工流程图 (1)四、施工工艺总体要求 (2)五、施工组织安排 (3)六、主要施工方法 (3)1.施工准备 (3)2.施工方法 (3)七、质量控制 (6)1.质量控制目标及要求 (6)2.质量检查 (6)八、安全文明施工 (6)九、接地工程施工危险点分析及预控措施 (7)十、成品保护措施 (8)一、编制依据1、《电气装置安装工程施工及验收规范》(GB50169—2006)2、《交流电气装置的接地》(DL/T621—1997)3、110kV 变电站接地技术规范(Q/GDW 278-2009)4、《钢筋焊接及验收规程》(JGJ18-2003)5、《交流电气装置的过电压保护和绝缘配合》(DL/T620-1997)6、《福建省电力系统继电保护二次系统接地方案》二、工程概况本站接地设计形式采用网络式接地网,主接地网采用碳钢加阴极保护防腐措施,采用钢质接地网加阴极保护。
水平接地极及设备引下线均采用60×8镀锌扁钢,垂直接地极采用Φ50镀锌无缝钢管,L=2.5m,水平接地网埋设深度为1.0m。
在此基础上对钢质接地网进行阴极保护。
牺牲阳极采用镁合金牺牲阳极,辅以阳极填包料,并通过参比电极与测试桩对被保护钢地网进行检测与控制。
接地网外缘各角应做成圆弧形。
各继电小室接地干线为-25×4铜排。
接地网应与厂区主地网可靠连接形成一个整体地网。
三、主网施工流程图施工准备测量放样沟(槽)开挖水平接地网敷设质量检查存在问题处理接地极埋设焊接沟(槽)回填阴极保护测试四、施工工艺总体要求1.施工前必须熟悉设计图纸和有关规范。
2.接地装置的金属构件应热镀锌防腐,水平接地网采用60mm×8mm镀锌扁钢,主要设备接地引下线采用双边60mm×8mm镀锌扁钢分别引接主网的不同边。
防雷接地网施工方案的技术要点与注意事项1. 引言在现代社会,雷击事故频繁发生,给人们的生命、财产安全带来了巨大的威胁。
为了有效预防和减少雷击事故的发生,建筑物的防雷接地网施工显得尤为重要。
本文将就防雷接地网施工的技术要点与注意事项进行详细探讨。
2. 地质勘测在进行防雷接地网施工前,需对勘测区域的地质条件进行全面分析和研究。
主要考虑以下几点:2.1 地下水位:地下水位的高低会直接影响接地网的敷设深度,应选择合适的位置避免接地网与地下水接触,避免电流分散。
2.2 地质结构:地质结构的复杂性会影响接地网的施工及使用效果,应特别关注脆弱地层、岩洞和裂隙等情况。
2.3 地耐性:地耐性是决定接地网敷设深度的重要参数,应根据具体地质条件选择合适的耐性。
3. 施工方案设计3.1 接地网型式选择:根据建筑物的类型和用途,选择合适的接地网型式。
常见的接地网型式有等电位接地网和网壳接地网等。
3.2 接地网规模确定:根据建筑物的大小和雷击频率,确定接地网的规模。
一般来说,接地网的电阻值应小于10Ω,以确保有效地将雷电电荷引入地下。
3.3 接地体敷设方式:根据具体情况,选择敷设方式,可采用竖向敷设、横向敷设或混合敷设的方式,以提高接地效果。
3.4 接地电缆选材:接地电缆应选用耐腐蚀、耐湿等性能良好的材料,并注意选择适当截面面积的电缆以保证电流传导效果。
4. 施工技术要点4.1 接地体的埋设:根据设计要求,选择合适的接地体,埋设时要保证接地体周围土壤的密实,减小接地电阻。
4.2 接地电缆的敷设:接地电缆的敷设应按照设计要求进行,保证电缆的绝缘层完好无损,并注意防止电缆被损坏。
4.3 接地体的连接:接地体之间及接地体与建筑物的连接处要牢固可靠,接地电阻应小于设计要求,减少电流泄漏。
4.4 施工过程监控:施工过程中要严格监控接地电阻,确保达到设计要求。
必要时可进行接地电阻测试,排除异常情况。
5. 注意事项5.1 安全防护:施工人员应佩戴合适的防护用品,包括安全帽、防护眼镜、防静电服等。

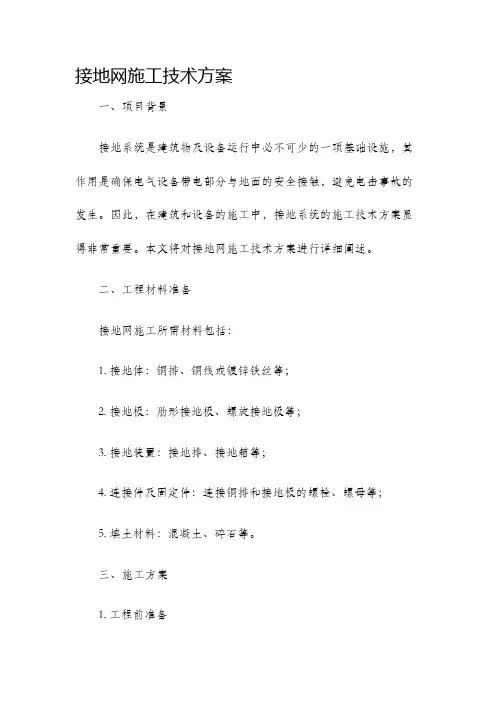

接地网施工技术方案一、项目背景接地系统是建筑物及设备运行中必不可少的一项基础设施,其作用是确保电气设备带电部分与地面的安全接触,避免电击事故的发生。
因此,在建筑和设备的施工中,接地系统的施工技术方案显得非常重要。
本文将对接地网施工技术方案进行详细阐述。
二、工程材料准备接地网施工所需材料包括:1. 接地体:铜排、铜线或镀锌铁丝等;2. 接地极:肋形接地极、螺旋接地极等;3. 接地装置:接地排、接地箱等;4. 连接件及固定件:连接铜排和接地极的螺栓、螺母等;5. 填土材料:混凝土、碎石等。
三、施工方案1. 工程前准备1.1. 完成相关设计,并保证符合国家标准和规范要求,如《建筑接地技术规范》等;1.2. 准备好施工所需的工程材料,并按照施工图纸进行数量核实;1.3. 确保施工现场的安全,包括设置安全警示标志、配备必要的施工安全器材等。
2. 接地体施工2.1. 根据设计要求确定接地体的材料和规格,将其铺设在建筑物的基础下或设备周围;2.2. 铺设接地体时,应保证接地体与地面接触良好,安装平整牢固,避免接地电阻过大;2.3. 铜排或铜线的接线必须采用焊接或压接等可靠的连接方法,避免出现接触不良等问题;2.4. 在铺设完成后,应进行接地体的测量和试验,确保接地电阻符合要求。
3. 接地极施工3.1 确定接地极的类型和数量,根据设计要求将其安装在合适的位置;3.2 接地极的深度应符合设计要求,一般要求深入地下1.5米以上;3.3 接地极与接地体之间的连接应采用适当的连接件,确保连接可靠;3.4 完成接地极的安装后,应进行接地电阻的测量和试验,确保接地效果达标。
4. 接地装置安装4.1 根据设计要求,在设备周围或接地体上安装接地装置,如接地排或接地箱等;4.2 安装接地装置时,应保证其与接地体或接地极的连接牢固,接触良好;4.3 接地装置的安装位置应符合设计要求,方便日后的检修和维护。
5. 填土封闭5.1 填土施工时,应注意选择适当的填土材料,确保填土均匀密实;5.2 填土层的厚度应符合设计要求,以保护接地系统免受外力破坏;5.3 填土施工完成后,应进行接地电阻的再次测量和试验,确保接地系统的正常运行。
目录一、编制依据 (3)二、工程概况 (3)三、工作参数 (3)四、技术要求 (6)五、安全文明施工要求 (8)一、编制依据1、广东省电力设计研究院的工程施工图纸及设计文件。
2、《110~500kV架空电力线路施工及验收规范》(GBJ233-90);3、《110~500kV架空电力线路工程施工质量及评定规程》(DL/T 5168-2002);4、《电力建设安全工作规程(架空电力线路部分)》(DL5009.2-94)。
二、工程概况220kV漠南至阳江核电送电线路工程从220kV漠南变电站的220kV出线构架起,至阳江核电站220kV施工电源变电站的进线构架止,全线长58.332km,全线按单回路设计。
220kV 漠南至阳江核电送电线路工程分为第一标段和第二标段两个标段,本标段为第一标段,线路从220kV漠南变电站的220kV出线构架~A71塔,共70基塔,线路长度28.634km;其中标段分界塔A71塔属第二标段的施工范围(包括基础、组塔、接地装置和导地线跳线等)。
本工程导线采用1×JL/LB20A-400/35铝包钢芯铝绞线,单重1307.5kg/km;地线采用1根普通地线和1根OPGW光缆,普通地线型号为LBGJ-55-27AC铝包钢绞线,单重336.04kg/km,OPGW光缆单重约650kg/km。
本工程共需新建铁塔及其基础、接地安装施工共70基。
1.本线路工程的所有铁塔都经接地装置接地,接地装置由水平敷设的环形及加敷设放射形圆钢组成,接地体均用φ12圆钢,接地网施工平面简图如右图示。
2.施工时应保证接地体的埋设深度,埋深起算面以实土面为基准:Ⅰ水田或旱耕地为0.8m;Ⅱ非耕地黏土、松砂石为0.6m;Ⅲ岩石为0.3m。
3.杆塔接地型号与接地体敷设长度以及工频电阻要求一览表:四、技术要求1.接地体敷设图形按接地型号查阅“T-JD93-101(接地装置施工说明和接地引下线安装图)、T-JD93-105(BD型及D 型接地装置图)”,若因地形条件限制,不能按原设计图形敷设接地体时,应根据实际施工情况在施工记录上绘制接地装置敷设简图,并应标明其相对位置和尺寸。
接地网施工技术方案1000字接地网是一种重要的安全设施,可以有效地保护电设备和使用电设备的人员。
接地网施工技术方案应符合国家相关标准和规定,下面是一个简单的接地网施工技术方案。
一、物料准备1.铜棒和铜片:根据接地网所需大小和数量确定铜棒和铜片的型号和规格。
2.接地线:用于连接接地棒和主配电线路,通常使用60平方毫米的铜线。
3.接地塞和接地夹:接地塞和接地夹用于将接地线固定在接地棒上,减少接地线的弯曲。
4.接地网检测仪:检测接地网是否符合标准,根据需要选择合适的检测仪器。
二、施工流程1.现场勘察:根据建筑物的情况和电力设备的要求,确定接地网的布局和深度,选择合适的接地棒位置。
2.挖掘孔位:挖掘接地棒位置的孔位,孔的深度应为1.5米至2米,孔底应平整。
3.埋铜棒和铜片:将铜棒和铜片放入孔内并直立,保持竖直和水平。
4.连接铜片和接地线:用接地夹将铜片和接地线连接起来,铜片与地面接触良好。
5.连接接地线和主配电线路:将接地线连接到主配电线路,使用铆钉和电缆夹固定。
6.检测接地网:使用接地网检测仪检测接地网的连接情况、接地电阻值是否符合标准,对发现的问题及时进行处理。
7.标识:在接地棒旁边放置标识牌,标识其编号、深度等信息。
三、施工注意事项1.施工前应认真了解相关安全事项,并按照安全操作规程进行施工。
2.施工时应确保施工场所的人员和设备安全。
3.接地棒和接地线的接口要密实,不能出现松动。
4.接地线的铜芯和护套不能被切断或磨损。
5.孔底要平整,不能出现松动土壤。
6.施工结束后,应妥善保管工具和使用材料,现场清理干净。
7.施工完毕后应及时进行检测,确保接地网符合安全要求。
以上是简单的接地网施工技术方案,具体施工时需要按照实际情况进行具体规划和设计,同时也应该遵循国家相关标准和规定。
接地工程施工技术方案1接地装置安装接地系统安装流程:a.接地装置材料符合设计要求。
接地体顶面埋设深度符合设计规定,当无规定时不小于0.6m。
接地极垂直配置,除接地体外,接地体引出线的垂直部分和接地装置焊接部位必须作防腐处理。
b.垂直接地体的间距不小于其长度的2倍。
水平接地体的间距符合设计规定。
当无设计规定时,不小于5m。
c.接地线要防止发生机械损伤和化学腐蚀。
在与公路、铁路或管道等交叉及其它可能使接地线遭受损伤处,必须用管子或角钢等加以保护。
接地线在穿过墙壁、楼板和地坪处要加装钢管或其它坚固的保护套,有化学腐蚀的部位还要采取防腐措施。
d.接地干线要在不同的两点及以上与接地网相连接。
自然接地体在不同的两点及以上与接地干线或接地网相连接。
e.每个电气装置的接地以单独的接地线与接地干线相连接,严禁在一个接地线中串接几个需要接地的电气装置。
f.接地体敷设完毕后的土沟回填土内不得夹有石块和建筑垃圾等;外取的土壤不得有较强的腐蚀性;在回填土时分层夯实。
2明敷接地线的安装a.建筑结构己经形成,建筑墙面己经结束。
敷设位置不能妨碍设备的拆卸与检修。
b.接地线支持件的距离,在水平线部分为0.5〜1.5m;垂直部分为1.5〜3m;转弯部分为0.3〜0.5mc.接地线按水平或垂直敷设,亦可与建筑物倾斜结构平行敷设,在直线段上,不能有高低起伏及弯曲等情况。
d.接地线沿建筑物墙壁水平敷设时,离地面距离为250〜300mm;接地线与建筑物墙壁间的间隙为10-15三oe.在接地线跨越建筑物伸缩缝、沉降缝处时,设置补偿器。
补偿器可用接地线本身弯成弧状代替。
f.明敷接地线的表面涂以用15~100mm宽度相等的绿色和黄色相间的条纹。
在每个导体的全部长度上或只在每个区间或每个可接触到的部位上要做出标志。
当使用胶带时,要使用双色胶带。
g.中性线涂淡蓝色标志。
h.在接地线引向建筑物的入口和在检修用临时接地点处,均刷白色底漆,并标以黑色记号,其代号为"上"。
接地网施工技术方案接地网施工技术方案是指在建筑物或设备系统中进行接地网构建的方法。
接地网的主要功能是保护设备和人员安全,提供电流回路以及防止静电积聚。
接地网使用低电阻的导体连接到地面,以确保电流可以安全地回流到地球,从而保护设备免受过电压和过电流的损害。
一、接地网布设原则1.合理布设:接地网应沿着设备房或建筑物的轮廓线周围布设,以涵盖所有设备和电气设施。
2.导电性能好:接地网应使用低电阻、导电性能好的导体材料,例如铜或铝。
3.完整连通:接地网应完整连通,并定期检查和维护,以确保其导电性能。
4.减少距离:将接地网与设备和设施尽可能地靠近,以减少接地电阻。
二、接地网施工步骤1.准备工作:施工前应仔细检查施工环境,确保安全条件和施工便利。
需要准备的工具和设备包括导体材料、连接件、接地测试仪器等。
2.设计布局:根据建筑物或设备房的平面图,确定接地网的布设范围和连接点。
确保接地网能覆盖整个区域。
3.井槽施工:根据设计要求,挖掘井槽和埋管,确保铺设接地网的导体可以有效地接触到地面。
4.导体铺设:将导体材料按照设计要求铺设在井槽中,使用连接件将不同段的导体连接在一起。
5.连接测试:在导体铺设完毕后,使用接地测试仪器对接地网进行测试,确保接地电阻符合设计要求。
6.封堵保护:对于井槽和接地网的连接点,使用封堵材料封堵,以确保导体免受损坏和腐蚀。
7.标识标示:在接地网的井盖或其他显眼位置设置标识和标示,以便日后维护和检修。
8.维护管理:定期对接地网进行检查和维护,确保其导电性能良好,并及时处理接地电阻过高的问题。
三、接地网施工技术要点1.导体选择:铜或铝是常用的导体材料,具有良好的导电性能。
在选择导体时,应注意其电阻和耐腐蚀性能。
2.导体连接:导体之间的连接应牢固可靠,使用合适的连接件进行连接,并确保连接点的防腐蚀性能。
3.接地电阻测试:接地电阻的测试应在施工完成后立即进行,使用专业的测试仪器进行测试,并记录测试结果。
地网、地埋电缆等施工技术要求(一)、总体原则1、乙方必须按甲方提供的施工设计图纸及技术规范文件进行施工,要严格按要求和标准保证施工质量,质量保证年限为验收完成后5年。
施工质量不符合标准,接地电阻未达要求,必须无偿、无条件返工,直至符合验收标准。
2、辅助材料除铠装电缆的两端接地件由甲方提供外,其余全部由乙方负责施工过程中,乙方应爱护甲方设施,所有对原土建施工的损坏,包括对硬化地面、墙面、道路等,乙方应负责进行修护。
3、若施工时铁塔未安装好,所有接地应按施工要求在相应位置做好预留。
4、终端杆处电力引入搭火根据电力公司与地埋电缆施工先后确定,若终端杆已立好,市电已布放到位,则搭火及布放连接事宜由乙方负责,若施工时电力引入还未到位,则乙方负责做好室内配电箱的连接,并按规范要求在引入侧做好电缆预留,包括预留流水弯的长度。
5、工程施工完成,乙方应对现场进行清理,保证施工现场整洁、干净。
(二)、具体施工要求(A)、地网施工要求1、移动基站地网的组成:按均压、等电位的原理,将工作地、保护地、防雷地组成一个联合接地网。
站内各类接地线应从联合接地网上分别引入。
2、甲方提出地网的总体建设要求,基本地网面积不小于15m×20m,水平接地体长度不小于200米,垂直接地体不少于24根(2.5米/根),若由于土质原因,则相应增加接地体数量,接地体总长度不小于60米。
接地体上端距地面原则上不应小于0.7m,城区基站接地电阻小于3欧姆,乡镇农村基站接地电阻小于5欧姆,原则上不得使用降阻剂、降阻棒等成品材料,若需使用必须征得甲方同意。
3、室内、室外接地要求1、在机房内设置均压带,均压带在机架上方沿走线架布设,材料为铜材,截面不应小于3mm×30mm;走线架的两端应和均压带可靠的连接。
2、室内所有设备保护地统一接至均压带上,均压带通过4mm×40mm热镀锌扁钢通过铜铁转换与机房的地网相连。
3、室外铜排(200*60*8,8孔以上接地端,配好镀锌螺栓和螺帽)安装在馈线孔正下方10—15公分处,通过铜铁转换与室外铜牌氧焊连接,与扁铁焊接接入地网。
接地网施工技术方案接地网施工技术方案一、前言接地网是电力系统的重要设备之一,其作用是连接各种设备和设施与地面,使设备和设施在运行过程中能够安全可靠地工作。
由于电力系统中涉及到较高的电压和电流,对接地网的质量和安全性要求非常高,因此,接地网的施工技术方案也显得极为重要。
本文将就接地网施工的技术方案,从施工前准备、施工材料、施工流程等方面进行阐述。
二、施工前准备1.施工前需认真评估周围环境和地质条件,确定接地网的形式、尺寸和深度等参数。
2.制定施工图纸和施工方案,根据电气设备的具体情况进行设计。
3.充分准备必要的施工材料和设备,如钢筋、焊接机器、钻机、铲车、吊车等。
4.对施工现场进行详细检查和踏勘,并制定详细的施工计划。
5.建立施工安全管理制度和施工现场安全警示标志。
三、施工材料1.界面材料:界面材料是将接地体与周围土壤紧密连接的关键,常用的材料有铜、铝、钢等。
2.接地体:接地体是将电气设备与接地网相连的重要组成部分,常用材料有镀锌钢管、镀锡铜线、黄铜杆等。
3.电缆:电缆是连接电气设备和接地网的重要材料之一,常用的有铜芯PVC 电缆和铜芯PE电缆。
4.焊接材料:焊接材料主要用于接地体的连接和固定,常用的有焊接剂和焊丝。
5.防腐涂料:接地体制作完成后需进行防腐处理,常用的防腐涂料有铁红等。
四、施工流程1.管道开挖根据设计要求,对接地体的位置进行测量和标记,然后用挖掘机或手工开挖土壤,使其符合要求的深度和尺寸。
2.铺设回路将接地体沿预定的回路路径铺设,尽量保持其水平和直线。
在接地体之间布置电缆和法兰,用焊接材料和防水胶带进行连接固定。
3.接地体制作对已铺设好的接地体进行制作和加工,按照设计要求进行定制化处理,包括切割、弯曲、修整以及焊接等工艺。
4.接地体安装按照接地体制作完成后的位置和布局,将接地体沿着预定的路径进行组合、安装和调整。
在安装的同时,需将焊接点处进行防腐处理。
5.接地体接线电缆与接地体之间进行接线,可使用螺栓连接或者直接焊接,从而将电缆与接地体相连接,使其具有良好的导电性能和安全稳定性。
地网、地埋电缆等施工技术要求〔一〕、整体原那么一、乙方必需按甲方提供的施工设计图纸及技术标准文件进展施工,要严格按要求和标准保证施工质量,质量保证年限为验收完成后5年。
施工质量不符合标准,接地电阻未达要求,必需无偿、无条件返工,直至符合验收标准。
二、辅助材料除铠装电缆的两头接地件由甲方提供外,其余全数由乙方负责施工进程中,乙方应保护甲方设施,所有对原土建施工的损坏,包括对硬化地面、墙面、道路等,乙方应负责进展修护。
3、假设施工时铁塔未安装好,所有接地应按施工要求在相应位置做好预留。
4、终端杆处电力引入搭火按照电力公司与地埋电缆施工前后肯定,假设终端杆已立好,市电已布放到位,那么搭火及布放连接事宜由乙方负责,假设施工时电力引入还未到位,那么乙方负责做好室内配电箱的连接,并按标准要求在引入侧做好电缆预留,包括预留流水弯的长度。
五、工程施工完成,乙方应对现场进展清理,保证施工现场整洁、干净。
〔二〕、具体施工要求〔A〕、地网施工要求一、移动基站地网的组成:按均压、等电位的原理,将工作地、保护地、防雷地组成一个联合接地网。
站内各类接地线应从联合接地网上别离引入。
二、甲方提出地网的整体成立要求,根本地网面积不小于15m×20m,水平接地体长度不小于200米,垂直接地体很多于24根〔/根〕,假设由于土质原因,那么相应增加接地体数量,接地体总长度不小于60米。
接地体上端距地面原那么上不该小于0.7m,城区基站接地电阻小于3欧姆,乡镇农村基站接地电阻小于5欧姆,原那么上不得利用降阻剂、降阻棒等成品材料,假设需利用必需征得甲方同意。
3、室内、室外接地要求一、在机房内设置均压带,均压带在机架上方沿走线架布设,材料为铜材,截面不该小于3mm×30mm;走线架的两头应和均压带靠得住的连接。
二、室内所有设备保护地统一接至均压带上,均压带通过4mm×40mm热镀锌扁钢通过铜铁转换与机房的地网相连。
浅谈地铁车站综合接地网施工技术摘要:综合接地网是地铁车站中的一个主要组成部分,本文介绍了地铁地下车站综合接地网的概念,并针对成都地铁5号线一、二期工程抚琴站的人工接地网具体的施工工艺进行了详细的阐述。
关键词:地铁车站人工接地网施工技术1.工程概况抚琴站车站位于一环路西段与抚琴西路交叉路口处,沿一环路呈南北向布置。
地下二层明挖岛式站台车站,总长271.95m,车站建筑面积为12156㎡。
1.地质概况根据《成都地铁5号线一、二期工程抚琴站孔内电阻率测试报告》,该处多为密实卵石,土壤电阻率约为137Ω.m,接地网面积约为3940㎡。
经计算接地电阻为0.58Ω,不能满足要求。
故要求施工接地网,并达到接地电阻≤0.5的要求。
3.施工安排与部署接地网设置在主体结构底板以下,由水平接地体与垂直接地体构成。
为配合主体结构施工,接地装置敷设分段进行。
当基地达到作业条件后进行施工。
4.主要工程量5.施工工艺5.1接地网的组成综合接地网接地电阻值≤0.5Ω,主要由水平接地体、垂直接地体及接地引出线构成。
5.2埋深与布置人工接地网与车站结构底板平行布置,敷设在车站基坑垫层下约0.8m。
综合接地装置的人工外引接地网外缘应闭合,外缘各角应做成圆弧形。
圆弧半径不宜小于均压带间距的一半。
除水平接地极外,综合接地装置还设置了垂直接地极,垂直接地极每隔适当距离分布在接地网的周边地带并和水平接地极之间进行连接,从而构成复合接地网。
综合接地装置根据需要设置了10个接地引出线,其中强电设备接地引出线4根,弱点设备接地引出线6根,强电设备接地引出线与弱电接地设备引出线线间距>20m。
5.3材料综合接地装置的水平接地体采用50×5(mm)紫铜排,垂直接地极采用3米长且直径不小于17.2mm的镀铜钢棒,接地引入线采用50×5(mm)扁铜,铜材为紫铜。
镀铜层厚度≥1mm,且应符合UL-467标准要求和工程设计的使用年限相当的耐腐蚀性要求。
交底记录
②模具及被焊接物应清洁、干燥。
被焊接物表面的尘土、油脂、氧化物
完全清除,使其洁净光亮后才可进行焊接作业。
如果模具内遗留的残渣不完全清除,将造成焊成表面
要点:驱除水气、清洁焊接物、清洁模具(清洁模具,使用软毛刷或其他
防止作业时铜液从缝隙处渗漏出来。
影响,在熔接开始之前认真检查模夹,并作适当调整。
为了防止焊接物移动、延长模具的使用寿命,可以将模夹装到模具上,模具的规格随焊点的结构形式而异,见图
)焊接物就位
①确认焊接物及模具均无其它杂质后,将焊接物放于模具的焊接熔腔内,检查焊接物两端要在模具熔腔中心相碰,并把焊接物端头对准出口,然后合模夹紧模具夹。
②如果被焊接物的尺寸小于模具铭牌所示,为避免铜液渗漏可用如下方法弥补:
、使用适当厚度的铜套管;。
目录一、编制依据 (1)二、工程概况 (1)三、主网施工流程图 (2)四、施工工艺总体要求 (2)五、施工组织安排 (4)六、主要施工方法 (4)1.施工准备 (4)2.施工方法 (4)七、质量控制 (8)1.质量控制目标及要求 (8)2.质量检查 (8)3.创优措施 (9)八、安全文明施工 (11)九、接地工程施工危险点分析及预控措施 (12)十、成品保护措施 (13)一、编制依据1、《1000kV晋东南(长治)站扩建工程管理实施规划》2、《1000kV晋东南(长治)站扩建工程创优实施细则》3、《1000kV晋东南(长治)站扩建工程质量通病防治措施》4、《电气装置安装工程施工及验收规范》(GB50169—2006)5、《交流电气装置的接地》(DL/T621—1997)6、1000kV 变电站接地技术规范(Q/GDW 278-2009)7、《钢筋焊接及验收规程》(JGJ18-2003)8、《国家电网公司输变电工程达标投产考核办法(2005年版)》9、《国家电网公司输变电优质工程评选办法(2008年版)》10、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》(基建安全〔2007〕25号)11、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》(基建质量〔2010〕322号)12、《国家电网公司输变电优质工程考核项目及评分标准库(2009版)》13、1000kV晋东南(长治)站扩建工程图纸《防雷接地》卷册二、工程概况本站接地设计形式采用网络式接地网,本次扩建经计算并考虑与前期一致,主地网水平接地体采用-70×10热镀锌扁钢,垂直接地极采用D50的热镀钢管,水平接地网埋设深度为 1.0m,接地网外缘各角应做成圆弧形。
各继电小室接地干线为-40×4铜排。
本期扩建部分接地网应与上期地网可靠连接形成一个整体地网。
终期接地电阻值为0.101欧姆。
四、施工工艺总体要求1.施工前必须熟悉设计图纸和有关规范。
2.接地装置的金属构件应热镀锌防腐,水平接地网采用70mm×10mm镀锌扁钢,主要设备接地引下线采用双边80mm×10mm镀锌扁钢分别引接主网的不同边。
3.接地网敷设采取以水平接地体为主的人工接地网,埋设深度为1m。
4. 主接地网外缘具围墙的距离为1m,距建设物的距离不小于1.5m。
5.避雷针的集中接地装置与主接地网的地下连接点,至主变压器,电缆沟与主接地网的地下连接点,沿接地体的长度不得小于15m。
6.接地装置焊接时必须采用撘接焊,扁钢搭接长度≥2倍宽度。
且最少三面焊接,焊渣及时清除,焊接后进行防腐蚀处理。
7.所有设备支架和架构柱的接地引下线,应就近连接至主接地网,支柱绝缘子及110kV母线桥支架每支应有一根引下线,具它设备每相均应有两根与主接地网不同地点连接的接地引下线。
1000kV架构为构架式结构,架构接地引下线为每个架构柱两侧上各设一根接地引下线,与主接地网不同地点连接。
有架构避雷针的架构接地引下线为在人字架构柱两侧各设一根接地引下线,与主接地网不同地点连接,出现门型的接地引下线,在距保护帽上0.3m处应有明显的可拆接点(采用螺栓连接),以便于测量变电所的接地电阻,接地点的具体位置见土建图纸。
8.防火墙及架构爬梯均需接地。
9.设备围栏应接地,栅栏门铰链处采用扁钢连接。
11.屋内有电缆沟的接地可通过沟内扁钢与屋外接地网连接。
12.独立避雷针法兰需跨接。
13.室内有电气设备埋管,埋件、支架、电缆桥及金属外壳应与接地干线以最短的路径可靠焊接。
14.明敷的接地线表面应涂15-100mm宽度相等(搭接面宽度)的绿色和黄色相间的条纹。
15.接地线沿墙水平敷设时离地面距离为300mm,支架件水平部分间距为1m,垂直部分间距为2m。
16.室内接地干线采用暗敷,并在适当处设置接地端子。
17.每个继电器小室屏蔽网采用3点或以上的多点接地。
在每个接地点使用二块热镀锌扁钢(-50*5,L﹥100mm)将屏蔽网夹紧,夹紧方式可采用螺栓连接,并从其中任一块扁钢一根热镀锌扁钢(-50*5)与主接地网可靠连接。
20.屋顶上设备金属外壳,电缆金属外皮和建设物金属构件等均应可靠接地,接地线采用暗敷。
21.设备基础开挖时若破坏主接地网,则需在施工完成后恢复。
22.凡本站内地下埋设的各种金属管道(如上水管,排水管),连接好完时均可作为交流电力设备的接地装置,并于主接地网相连。
23.现场施工时,地下所有焊接部位,焊接完后应涂刷沥青,地上部分扁钢与扁紫铜连接的接触部分需搪锡。
24.本变电站内,所有电力设备和设施的接地应按《电气装置安装规程施工及验收规范》中的接地编,和《交流电气装置的接地》DL/T621-1997的有管规定进行。
五、施工组织安排六、主要施工方法1.施工准备1.1材料及工具①根据施工图做好扁钢、接地极等材料的计划,并报物资管理部按计划采购。
②材料进场必须具备相应的检测合格资料,并报监理认可。
③准备好合格焊条,作好焊条贮存工作,严防受潮。
④施工机具配备,挖掘机、交流电弧焊机、十字镐、铁铲、铁撬、铁锤打夯机、洛阳铲。
1.2作业条件①施工场地符合施工要求。
②施工前对施工人员进行安全培训技术交底,让施工人员了解和熟悉设计及施工规范要求。
③做好沟槽开挖时的排水工作。
④检查好施工机械(或工具),保证满足施工要求。
⑤做好施工人员安排计划,配置劳动力。
⑥与土建做好沟通,尽量减少交叉作业,合理安排作业面。
2.施工方法2.1沟槽开挖①测量人员根据接地施工平面布置图,放出扁钢的施工平面位置,并每8~10米设置一根定位控制桩。
②在水平接地轴线边,每5米设置一水平控制桩,测出设计地面标高作为沟槽开挖深度的控制依据。
主网水平接地体沟槽断面图③技术员,质检员对测量桩进行复查,确保施工时轴线及标高的准确性.。
④若遇构支架基础较多的位置不能用挖掘机挖掘时,则采用人工开挖。
⑤沟槽开挖完毕,经质检员认真检查合格并做好记录后,方可进行接地网敷设。
2.2主接地网施工①水平接地网敷设之前,要求质检员认真检查开挖深度,并做好记录。
②施工顺序:先放主干线,后放分支线,用于电缆沟的扁钢必须先调直20/00再焊接。
③扁钢搭接长度不小于扁钢的2倍宽度,焊接高度同扁钢厚度,具体搭接方法及尺寸见图纸《防雷接地》中W116-B249IIS-D0110-8号图纸。
④接地网距离建筑物宜不少于1.5m,距变电站围墙1m。
接地网干线应连成闭合体,其转弯处做成圆弧形,圆弧半径要不小于均压带间距的一半。
⑤当扁钢相互交叉搭接,要求将一方向的扁钢弯起不少于2倍扁钢宽度的长度,然后与另一方向的扁钢一起焊接,搭接方法及尺寸见《全地防雷接地》中(B262S—D0106—16)号图纸。
⑥横穿电缆沟的接地网干线,要求敷设在电缆沟下,而不要穿越电沟内,以防止沟内积水后严重腐蚀扁钢。
⑦扁钢焊接要求设专人焊接,持证上岗。
⑧焊接前应将扁钢端头外表面的污物清除,使之具有金属光泽。
⑨焊缝应平正而无间断焊缝不得有夹渣气泡未焊透处及咬边等情况。
⑩扁钢弯制:在水平接地体与垂直接地极连接的部位、接地网边沿角等位置敷设的扁钢需要进行弯制。
2.2垂直接地极施工①垂直接地极成孔作业:垂直接地极采用洛阳铲,人工开挖,成孔深度为水平接地体沟槽底部下5m。
②垂直接地极安装作业:成孔后,将长度为5m的φ50钢管直接插入孔中,当未端土体可能因含水而不易成孔时,可直接把钢管放入孔内并垫上厚木块轻敲将其打入设计深度,避免直接打击钢管,否则容易造成钢管弯曲或焊接接头脱落,而影响接地网施工质量。
顶端露出150mm与水平接地体焊接。
③垂直接地极与水平接地体的连接方式:水平接地体与垂直接地极采用焊接连接,并使用-30扁钢做抱箍固定。
接地体之间的连接应牢固,无虚焊.如下图所示。
2.3各小室内地网①在小室内地面上300mm处敷设一条室内接地干线,材料为-40×4铜排。
②室内接地干线穿过门处采用暗敷,室内接地线均暗敷至室内各照明箱,动力箱留空处。
③接地线分别暗敷至各个盘位的基础处,与土建预埋件可靠焊接。
④室内接地干线一组对角端使用-50×5扁钢,与屋外主地网在散水层(埋深-0.9m以下)连接。
连接采用放热焊,放热焊使用专业的模具及药粉,由专业人员进行施焊。
2.4设备接地①避雷针应设置集中接地装置,该接地装置应与主网连接。
②独立避雷针的集中接地装置可与主接地网连通。
③站内各配电箱检修箱及设备支架应接地。
④电气装置的接地应以单独的接地干线连,不得在一个接地线中串接几个需要接地的电气装置。
⑤设备支柱为钢管的可直接作为接地体使用(在钢管上焊接扁钢时,扁钢的长度高出地面600mm为宜),主要电气设备的接地体应分别引下双根接地线与主网相连接,并分别引至主网的不同点。
⑥明敷接地线应选用较平直的扁钢,表面不应有伤痕,并事先按硬母线的工艺要求平整。
敷设后,表面应刷符合国标要求的接地色漆,高度应为1.5米。
油漆要涂刷均匀,表面光洁,没有流漆的痕迹。
⑦螺栓紧固:架构、设备接地的螺栓连接,应采用专用的套筒扳手,严禁使用开口扳手,防止开口扳手滑脱损伤镀锌层。
*各设备接地的制作方法将在具体的设备安装措施中涉及,本方案只提出总体要求。
2.5电阻测量接地网施工过程中,每3~5段测量一次分段电阻值,以检测本段电阻是否满足设计要求以及放热焊的焊接质量。
在整个接地网施工完工后,再对整个接地网电阻进行测量,分段及整体接地网测量采用三极法测试电阻,见下图。
2.6沟槽回填 ①接地体敷设完工后,准备回填隐蔽前,提前48小时通知监理验收,并备好验收记录,经监理公司签字后方可隐蔽。
②回填土:土沟底部应平整、无积水、无碎石。
接地体敷设完后的土沟应回填土。
回填土前应固定好扁钢。
回填土内不应夹有石块和建筑垃圾等;外取的土壤不得带有较强的腐蚀性;在回填土时应分层夯实。
七、质量控制1.质量控制目标及要求①接地装置所采购的材料符合标准要求及设计要求,同时必须具有生产厂家资质证和产品合格证及检测报告,并报监理认可。
②接地体焊接部位应清掉焊碴,清理干净后作防腐处理。
③接地电阻要求小于0.101Ω。
④水平接地体的间距必须符合施工规范规定和设计要求。
⑤扁钢与钢管焊接必须符合施工规范规定和设计要求。
⑥扁钢搭接长度≥2倍宽度。
⑦接地极顶面埋深1m 。
⑧接地装置所经过道路,建筑物基础以及户外基础部分在土建施工前预埋。
⑨电缆沟内预埋件应跟据设计要求埋设。
L1 L2:电压极或电流极至接地网边缘距离2.质量检查①质量检查:接地体焊接完成,焊接部分经防腐处理后,由项目部技术员、质检员、监理工程师等共同检查验收,执行隐蔽验收记录,留存影像资料,合格后方可进行回填隐蔽。
②存在问题处理:对质量检查中没有满足设计要求或规范规定的,要进行返工处理,直到符合有关要求为止。
