第5章工厂电力线路

工厂供电试题库(第五章节) 工厂电力线路1. 简介工厂电力线路是指工厂内部用于供电的电力线路系统。

合理设计和维护工厂电力线路对于保障工业生产的正常运行至关重要。

本文将介绍工厂电力线路的基本知识和常见问题以及相应解决方案。

2. 电力线路的基本组成工厂电力线路由以下主要组成部分组成：•主配电室：位于工厂的主要中心位置，主要负责将外部电网供电引入工厂内，并通过变压器将电压适配到工厂所需的电压等级。

•次配电室：分布在工厂各个区域，接受主配电室供电并通过配电柜将电能分配到用电设备。

•配电柜：位于次配电室，负责将电能进一步分配到各个用电设备，保证电能供应的稳定。

•电缆线路和电线：连接主配电室、次配电室和用电设备的导线，传输电能。

•电力监控系统：用于监测工厂电力线路的工作状态、电能消耗等信息，实时掌握电力供应情况。

3. 电力线路的设计与规划工厂电力线路的设计和规划是确保电力线路能够稳定供应电能的关键。

在设计和规划过程中，需要考虑以下因素：•用电设备的性质和负载特点：根据工厂的生产特点和不同用电设备的功率、负载特点等进行合理的分区规划，确保电力线路能够满足各个区域的用电需求。

•电压等级的确定：根据工厂用电设备的电压等级要求，确定主配电室和次配电室的电压等级，并通过变压器进行适配。

•线路容量的计算：根据工厂用电设备的总功率、负载系数等因素，计算出各个线路的容量，并合理配备相应容量的电缆线路和电线。

•线路敷设方式：根据工厂的场地布局和具体情况，选择合适的敷设方式，如明敷、埋地、架空等。

•安全保护措施：在设计和规划过程中要考虑线路的安全保护措施，如漏电保护装置、过载保护装置、短路保护装置等，保障工厂电力线路的安全运行。

4. 常见问题及解决方案4.1 线路过载线路过载是指线路所承载的电流超过了其额定电流，可能导致线路烧毁或设备损坏。

常见的解决方案包括：•定期检查线路负载情况，合理分配负载，避免某一线路负载过重。

•增加并行线路，将负载均匀分配到多条线路上，减轻单条线路的负载压力。

第5章绘制工厂电气控制图创建文字时，要指定使用了哪种文字样式？？其他例子存在同样的问题习题要求与正文类似，是一套工厂电气的图纸，注意，这里要求是一套其他问题见批注在生产工厂中，电力是现代生产的主要动力。

由于电能具有传播迅速、变换方便、使用简单、便于远距离控制和测量等特点。

因此，电气成为工厂不可缺少的一部分。

工厂电气系统包括变电系统、工艺配电系统、照明系统等电气系统，本章主要针对工艺配电系统进行讲解。

5.1 钢结构生产车间工艺配电图钢结构主要生产各种大型结构件，主要完成组对、焊接、调修、清理打磨等工序。

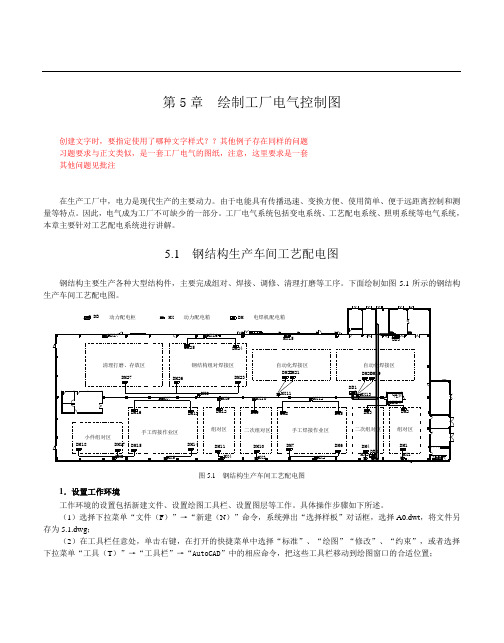

下面绘制如图5.1所示的钢结构生产车间工艺配电图。

图5.1 钢结构生产车间工艺配电图1．设置工作环境工作环境的设置包括新建文件、设置绘图工具栏、设置图层等工作。

具体操作步骤如下所述。

（1）选择下拉菜单“文件（F）”→“新建（N）”命令，系统弹出“选择样板”对话框，选择A0.dwt，将文件另存为5.1.dwg；（2）在工具栏任意处，单击右键，在打开的快捷菜单中选择“标准”、“绘图”“修改”、“约束”，或者选择下拉菜单“工具（T）”→“工具栏”→“AutoCAD”中的相应命令，把这些工具栏移动到绘图窗口的合适位置；（3）选择下拉菜单“格式（O）”→“图层（L）”命令，系统弹出图层管理器对话框，设置“一次电缆”、“二次电缆”、“标注”、“文字”、“辅助线”、“配电箱”、“镀锌扁钢”等，如图5.2所示。

图5.2 “图层管理器”对话框2．绘制各图标❑绘制动力配电柜（1）选择下拉菜单“格式（O）”→“图层（L）”命令，系统弹出图层特性管理器，选择“配电箱”为当前默认层；（2）单击“绘图”工具栏上的“矩形”工具按钮，捕捉任意点为基点，绘制2000×1000的矩形；（3）单击“绘图”工具栏上的“直线”工具按钮，捕捉矩形的左下顶点和右上顶点，绘制对角线，效果如图5.3所示；（4）单击“绘图”工具栏上的“图案填充”工具按钮，选择“SOLID”填充图案对矩形的右下半进行填充，最终效果如图5.4所示；图5.3 绘制的图形图5.4 动力配电柜（5）单击“绘图”工具栏上的“创建块”工具按钮，选择如图5.4所示图形，以矩形上边中点为基点创建块，将块命名为“动力配电柜”。

高专《工厂供电》习题解答刘介才编前言本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的,供教师教学和批改学生作业时参考.由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。

本习题解答不宜在学生中传播,以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力.如有错误和不当之处，欢迎批评指正。

目录第一章工厂供电概论习题解答—-——---—--——-——---———-—--—————--——-——--—--——-—第三章工厂的电力负荷及其计算习题解答—————----———-—-—--————---———-—-第四章短路电流计算及变配电所电气设备选择习题解答—-—--——---——-第五章工厂电力线路及其选择计算习题解答——-—-——--——--—-——----———-—-———第六章工厂供电系统的过电流保护习题解答----—--—--——————--———--------—第七章工厂供电系统的二次回路和自动装置习题解答—-—-—----—--——----第八章防雷、接地及电气安全习题解答—-———-—-—-—----————-———-—-——-——--——-第九章节约用电、计划用电及供电系统的运行维护习题解答—-—-----—第一章工厂供电概论习题解答１－１解：变压器Ｔ1的一次侧额定电压应与发电机Ｇ的额定电压相同，即为10.5kV.变压器Ｔ1的二次侧额定电压应比线路ＷL1末端变压器Ｔ2的一次额定电压高10％，即为242kV。

故变压器Ｔ1的额定电压应为10。

5／242kV。

线路WL1的额定电压应与变压器Ｔ2的一次额定电压相同，即为220kV.线路ＷL2的额定电压应为35kV，因为变压器T2二次侧额定电压为38.5kV,正好比35kV高１０%。

《工厂供电》课后习题解答第三版第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？图1-25 习题1-1的供电系统解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。

变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。

因此变压器Ｔ1的额定电压应为10.5／242ｋV。

2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。

3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。

1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？图1-26 习题1-2的供电系统解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。

2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。

Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。

因此变压器Ｔ1的额定电压应为6／0.4ｋV。

3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。

Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。

因此变压器Ｔ2的额定电压应为6.3／121ｋV。

4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。

Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。

因此变压器Ｔ3的额定电压应为110／11ｋV。

1-3 某厂有若干车间变电所，互有低压联络线相连。

其中某一车间变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5% 三个电压分接头，现调在主接头“0”的位置（即U1 N ）运行。

第五章工厂电力线路习题及答案5-1 试按发热条件选择220/380V, TN-C系统中的相线和PEN线的截面及穿线钢管(SC)的直径。

已知线路的计算电流为150A，安装地点环境温度为25℃，拟用BLV型铝芯塑料线穿钢管埋地敷设。

解：相线截面选为95mm2，其Ial＝152A；PEN线选为50mm2,穿焊接钢管为SC70mm2 ,所选结果可表示为：BLV-500-（3*95＋1*50）-SC70。

5-2 如果上题所述220/380V线路为TN-S系统。

试按发热条件选择其相线、N线和PE线的截面及穿线的硬塑料管（PC）的直径。

解：其Ial＝160A所选结果为BLV-500-（3*120＋1*70＋PE70）-PC80。

5-3 有一380V的三相架空线路，配电给2台40kW (cosφ＝0.8,η=0.85)的电动机。

该线路长70m，线间几何均距为0.6m，允许电压损耗为5%，该地区最热月平均最高气温为30℃。

试选择该线路的相线和PE线（导线采用LJ型铝绞线）的截面。

解：I30＝PN/(√3UN cosφη)=179A,相线采用LJ-50,其Ial＝202A＞I30＝179A，PE线可选LJ-25；ΔU％=4.13%＜ΔUal％=5%，也满足电压损耗要求。

5-4 试选择图5-42所示的lOkV线路的LJ型铝绞线截面。

该线路接有一台S9-1000型变压器，距首端2000m；另接有一台S9-500型变压器，距首端2500m.全线截面一致，允许电压损耗5%，当地环境温度为35℃。

两台变压器的年最大负荷利用小时数均为4500h， cosφ＝0.9。

线路的三相导线作水平等距排列，相邻线距lm。

（注：变压器功率损耗可按近似公式计算。

）解：按经济电流密度可选LJ-70,其Ial＝236A＞I30＝90A，满足发热条件，ΔU％=2.01%＜ΔUal％=5%，也满足电压损耗要求。

5-5 某380V三相线路，供电给16台4kW, cosφ=0.87、η=85.5%的Y型电动机，各台电动机之间相距2m，线路全长50m。

《工厂供电》复习大纲《工厂供电》复习大纲第一章：工厂供电，指工厂所需电能的供应和分配，也称工厂配电。

工厂供电基本要求：安全，可靠，优质，经济。

中型工厂的电源进线电压是6～10kV。

35kv线路直经车间变电所配电变电压直接降为第一用电设备所需的电压，高压深入负荷中心的直配方式，配电所:接受电能和分配电能，变电所:接受电能，交换电压，分配电能，母线:汇集和分配电能。

工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的整个电路系统，包括工厂内的变配电所和所有的高低压供配电线路在正常供电电源之外，设置应急自备电源--柴油发电机组。

交流不停电电源主要由整流器、逆变器和蓄电池组等三部分组成。

电压和频率是衡量电能质量的两个基本参数。

我国现在统一以1000V为界线来划分电压的高低我国交流电力设备的额定频率为50Hz，通称为工频。

电压质量是按照国家标准或规范对电力系统电压的偏差、波动、波形及其三相的对称性（平衡性）的一种质量评估。

电压偏差线电气设备的端电压与其额定电压之差。

电压波动是指电网电压有效值的连续快速变动三相交流电网和电力设备的额定电压：线路首端与末端的平均电压即电网的额定电压。

因此用电设备的额定电压与同级电网的额定电压相同。

工厂供电的电压，主要取决于当地电网的供电电压等级，同时也要考虑工厂用电设备的电压、容量和供电距离等因素。

由于在同一输送功率和输送距离条件下，供电电压越高，则线路电流越小，从而使线路导线或电缆截面越小，可减少线路的投资和有色金属消耗量。

工厂供电系统的高压配电电压，主要取决于工厂高压用电设备的电压和容量、数量等因素。

工厂采用的高压配电电压通常为10kV。

工厂的低压配电电压，一般采用220/380V。

在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：(1) 电源中性点不接地；(2) 中性点经阻抗接地；(3) 中性点直接接地。

前两种合称为小接地电流系统，后一种中性点直接接地系统，称为大接地电流系统。
