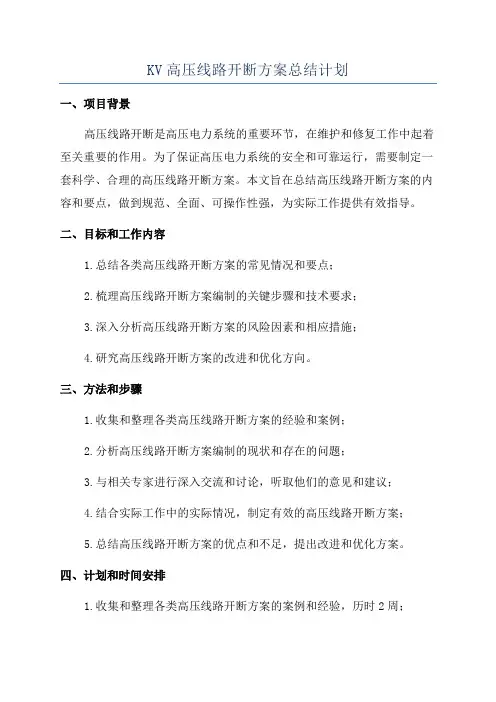

KV高压线路开断方案总结计划一、项目背景高压线路开断是高压电力系统的重要环节,在维护和修复工作中起着至关重要的作用。
为了保证高压电力系统的安全和可靠运行,需要制定一套科学、合理的高压线路开断方案。
本文旨在总结高压线路开断方案的内容和要点,做到规范、全面、可操作性强,为实际工作提供有效指导。
二、目标和工作内容1.总结各类高压线路开断方案的常见情况和要点;2.梳理高压线路开断方案编制的关键步骤和技术要求;3.深入分析高压线路开断方案的风险因素和相应措施;4.研究高压线路开断方案的改进和优化方向。
三、方法和步骤1.收集和整理各类高压线路开断方案的经验和案例;2.分析高压线路开断方案编制的现状和存在的问题;3.与相关专家进行深入交流和讨论,听取他们的意见和建议;4.结合实际工作中的实际情况,制定有效的高压线路开断方案;5.总结高压线路开断方案的优点和不足,提出改进和优化方案。
四、计划和时间安排1.收集和整理各类高压线路开断方案的案例和经验,历时2周;2.分析和总结高压线路开断方案编制的现状和问题,历时1周;3.与相关专家进行交流和讨论,听取意见和建议,历时1周;4.结合实际工作,制定有效的高压线路开断方案,历时2周;5.总结高压线路开断方案的优点和不足,提出改进和优化方案,历时1周。
五、预期成果1.编制一份高压线路开断方案总结报告,内容包括各类方案的常见情况和要点;2.提出高压线路开断方案优化的建议和改进方案;3.为高压电力系统的维护和修复工作提供科学、合理的指导。
六、意义和价值1.规范和标准化高压线路开断方案编制工作,提高工作效率和准确性;2.降低高压电力系统维护和修复工作的风险和安全隐患;3.促进高压电力系统的安全可靠运行,提高供电质量和服务水平。
七、预算和资源1.预算:收集和整理资料的费用、与专家交流的费用等;2.资源:专业人员、实验设备、文献和资料等。
八、风险管理1.提前预防和识别潜在的风险和问题;2.合理安排时间和资源,确保工作进度和质量。

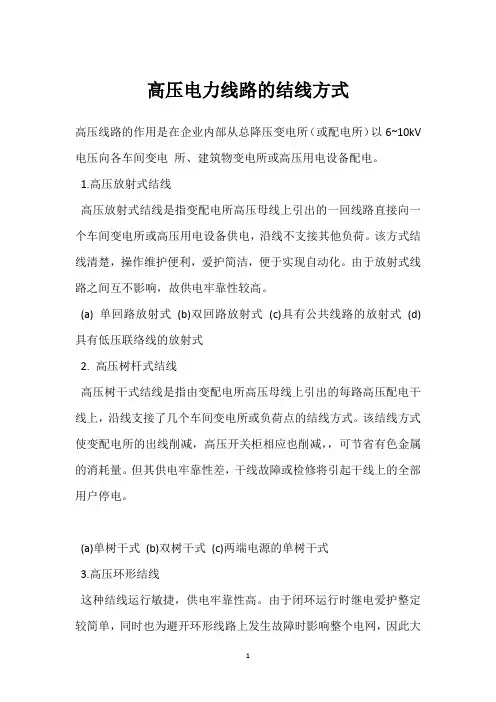

高压电力线路的结线方式
高压线路的作用是在企业内部从总降压变电所(或配电所)以6~10kV 电压向各车间变电所、建筑物变电所或高压用电设备配电。

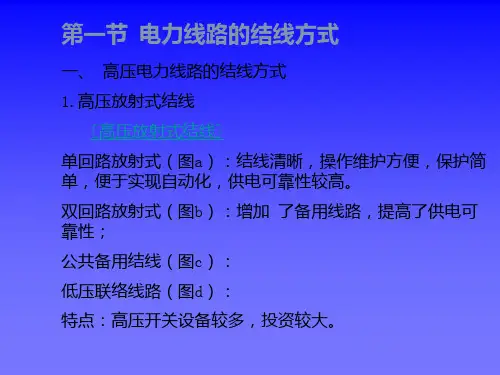

1.高压放射式结线
高压放射式结线是指变配电所高压母线上引出的一回线路直接向一个车间变电所或高压用电设备供电,沿线不支接其他负荷。
该方式结线清楚,操作维护便利,爱护简洁,便于实现自动化。
由于放射式线路之间互不影响,故供电牢靠性较高。
(a) 单回路放射式(b)双回路放射式(c)具有公共线路的放射式(d)具有低压联络线的放射式
2. 高压树杆式结线
高压树干式结线是指由变配电所高压母线上引出的每路高压配电干线上,沿线支接了几个车间变电所或负荷点的结线方式。
该结线方式使变配电所的出线削减,高压开关柜相应也削减,,可节省有色金属的消耗量。
但其供电牢靠性差,干线故障或检修将引起干线上的全部用户停电。
(a)单树干式(b)双树干式(c)两端电源的单树干式
3.高压环形结线
这种结线运行敏捷,供电牢靠性高。
由于闭环运行时继电爱护整定较简单,同时也为避开环形线路上发生故障时影响整个电网,因此大
多数环形线路采纳“开环”运行方式,即环形线路中有一处开关是断开的。
在现代化城市配电网中这种结线应用较广。
工厂高低压电力线路的基本连线方式一、前言工厂高低压电力线路的基本连线方式是工业生产中必不可少的一部分,它涉及到电力系统的运行和安全,对于工厂的正常生产和发展至关重要。
本文将从连线方式、配电方式、接地方式等多个方面进行详细介绍。
二、连线方式1. 单回路供电系统单回路供电系统是指整个工厂只有一条高压进线,通过变压器降压后再分配到各个低压负荷端。
这种连线方式简单明了,但是存在单点故障风险大的问题。
2. 双回路供电系统双回路供电系统是指整个工厂有两条高压进线,通过两台变压器降压后再分配到各个低压负荷端。
这种连线方式具有备份保障功能,但是成本较高。
3. 多回路供电系统多回路供电系统是指整个工厂有多条高压进线,并且每条进线都经过一个或多个变电站进行降压分配。
这种连线方式具有灵活性强、可靠性高的优点,但是建设成本较高。
三、配电方式1. 集中式配电集中式配电是指所有的低压负荷都直接接在变电站的输出端,通过主配电柜进行分配。
这种配电方式具有集中控制、维护方便等优点,但是输配电线路较长,存在输电损耗问题。
2. 分散式配电分散式配电是指将低压负荷分散到各个生产车间或区域,通过局部配电柜进行分配。
这种配电方式具有输送距离短、节约能源等优点,但是控制和维护较为困难。
四、接地方式1. TN接地系统TN接地系统是指将中性点通过导体连接到地面上形成一个接地网。
这种接地方式具有安全可靠、维护方便等优点,但是要求设备的绝缘性能高。
2. TT接地系统TT接地系统是指设备的中性点通过专门的接地装置与大地相连。
这种接地方式具有防止触电危险等优点,但是需要额外设置保护装置。
3. IT接地系统IT接地系统是指设备的中性点不直接与大地相连,而是通过隔离变压器与大地相连。
这种接地方式具有可靠性高、安全稳定等优点,但是建设成本较高。
五、总结工厂高低压电力线路的基本连线方式涉及到连线方式、配电方式、接地方式等多个方面,不同的连线方式和配电方式都有各自的优缺点。

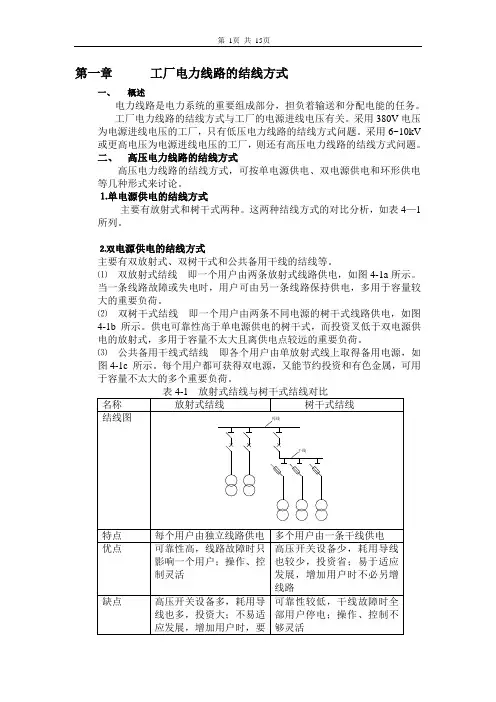

第一章工厂电力线路的结线方式一、概述电力线路是电力系统的重要组成部分,担负着输送和分配电能的任务。
工厂电力线路的结线方式与工厂的电源进线电压有关。
采用380V电压为电源进线电压的工厂,只有低压电力线路的结线方式问题。
采用6~10kV 或更高电压为电源进线电压的工厂,则还有高压电力线路的结线方式问题。
二、高压电力线路的结线方式高压电力线路的结线方式,可按单电源供电、双电源供电和环形供电等几种形式来讨论。
⒈单电源供电的结线方式主要有放射式和树干式两种。
这两种结线方式的对比分析,如表4—1所列。
⒉双电源供电的结线方式主要有双放射式、双树干式和公共备用干线的结线等。
⑴双放射式结线即一个用户由两条放射式线路供电,如图4-1a所示。
当一条线路故障或失电时,用户可由另一条线路保持供电,多用于容量较大的重要负荷。
⑵双树干式结线即一个用户由两条不同电源的树干式线路供电,如图4-1b所示。
供电可靠性高于单电源供电的树干式,而投资叉低于双电源供电的放射式,多用于容量不太大且离供电点较远的重要负荷。
⑶公共备用干线式结线即各个用户由单放射式线上取得备用电源,如图4-1c 所示。
每个用户都可获得双电源,又能节约投资和有色金属,可用于容量不太大的多个重要负荷。
⒊环型供电的结线方式如图4-2a所示,将同一电源的两段母线WB1和WB2上引出的两条链式干线的末端(例如B点和D点),用线路WL5联络起来。
正常情况下QS4或QS8是断开的,两条线路断开环运行。
当任何一段线路故障或检修时,只须经短时间的停电切换,即可恢复供电图4-2三、低压电力线路的结线方式低压电力线路基本的结线方式有放射式、树干式及链式等三种,各自的结线特点和适用范围如表4-2所列。
表4-2 低压电力线路常用的结线方式调整,可采用变压器-干线式结线,如图4-2所示。
它是一种特殊的树干式结线。
在变压器低压侧不设低压配电屏,只在车间墙上装设低压断路器。
总干线采用载流量很大的母线,贯穿整个车间,再从总干线经熔断器引至各分干线。

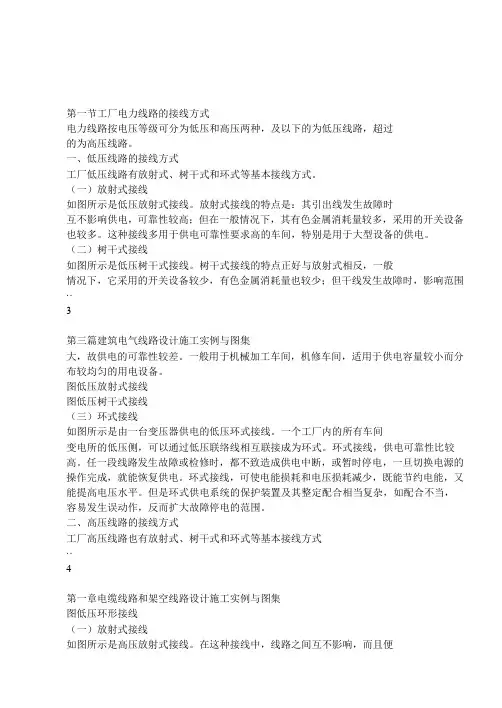

第一节工厂电力线路的接线方式电力线路按电压等级可分为低压和高压两种,及以下的为低压线路,超过的为高压线路。
一、低压线路的接线方式工厂低压线路有放射式、树干式和环式等基本接线方式。
(一)放射式接线如图所示是低压放射式接线。
放射式接线的特点是:其引出线发生故障时互不影响供电,可靠性较高;但在一般情况下,其有色金属消耗量较多,采用的开关设备也较多。
这种接线多用于供电可靠性要求高的车间,特别是用于大型设备的供电。
(二)树干式接线如图所示是低压树干式接线。
树干式接线的特点正好与放射式相反,一般情况下,它采用的开关设备较少,有色金属消耗量也较少;但干线发生故障时,影响范围··3第三篇建筑电气线路设计施工实例与图集大,故供电的可靠性较差。
一般用于机械加工车间,机修车间,适用于供电容量较小而分布较均匀的用电设备。
图低压放射式接线图低压树干式接线(三)环式接线如图所示是由一台变压器供电的低压环式接线。
一个工厂内的所有车间变电所的低压侧,可以通过低压联络线相互联接成为环式。
环式接线,供电可靠性比较高。
任一段线路发生故障或检修时,都不致造成供电中断,或暂时停电,一旦切换电源的操作完成,就能恢复供电。
环式接线,可使电能损耗和电压损耗减少,既能节约电能,又能提高电压水平。
但是环式供电系统的保护装置及其整定配合相当复杂,如配合不当,容易发生误动作,反而扩大故障停电的范围。
二、高压线路的接线方式工厂高压线路也有放射式、树干式和环式等基本接线方式··4第一章电缆线路和架空线路设计施工实例与图集图低压环形接线(一)放射式接线如图所示是高压放射式接线。
在这种接线中,线路之间互不影响,而且便于装设自动装置,但是高压开关设备较多,当线路较多时,还须设高压配电室,因而投资增加。
这种接线供电可靠性不高,任一线路发生故障或检修时,该线路所供电的负荷都要停电。
为了提高供电的可靠性,可在各车间变电所高压侧之间或低压侧之间敷设置联络线。
高压电缆接线施工方案1. 引言高压电缆接线施工方案旨在确保高压电缆的安全接线,并保证电力传输的有效性和可靠性。
本文档将介绍高压电缆接线施工的步骤和注意事项,以帮助施工人员顺利完成任务。
2. 施工准备在进行高压电缆接线施工前,需要进行以下准备工作:2.1 施工材料与工具准备•高压电缆:根据项目要求选择合适规格的高压电缆。
•接头和绝缘套管:确保接头和绝缘套管符合高压电缆的规格要求。
•绝缘胶带和绝缘螺母:用于保护接头和绝缘套管。
•打火机或火花枪:用于进行电缆的绝缘剥除。
2.2 安全措施准备•确保施工人员具有相关电气安全知识和技能,并佩戴个人防护设备。
•对施工区域进行标识和隔离,以保证周围人员的安全。
2.3 施工现场准备•清理施工现场,确保没有杂物和障碍物。
•确保施工现场通风良好,以防止气体积聚。
3. 施工步骤3.1 测量和切割电缆根据现场测量结果,确定高压电缆的长度,并进行标记。
使用剥线工具或打火机进行电缆的绝缘剥除,确保剥除长度符合接头要求。
注意,剥除过程中应谨慎操作,避免损坏电缆。
3.2 安装接头和绝缘套管将合适规格的接头连接至高压电缆两端,并使用绝缘胶带进行绝缘保护。
接头连接的紧固螺母应予以适当的紧固力,以确保连接牢固。
接头外层应套上绝缘套管,并使用火花枪进行热缩,保证绝缘效果。
3.3 进行接线连接根据设计要求,将已安装接头的高压电缆与其他设备进行连接。
确保连接端口干净,无杂质和氧化物。
采用正确的连接方法,将高压电缆连接至设备接线端口,确保连接紧固可靠。
3.4 进行绝缘处理使用绝缘螺母将接线口连接稳固,并固定电缆在设备上。
使用绝缘胶带将接线口进行绝缘处理,确保接线口不暴露在外界环境中。
注意,绝缘处理应牢固可靠,不得产生绝缘松脱的情况。
3.5 施工记录与测试在施工完成后,进行施工记录的归档。
记录包括接线图、接头型号、施工日期等信息。
进行电缆测试,确保接线质量良好,并保证电缆传输的有效性和可靠性。
4. 施工注意事项在进行高压电缆接线施工时,需要注意以下问题:•施工人员需具备相关电气知识和技能,严格遵守电气安全操作规程。

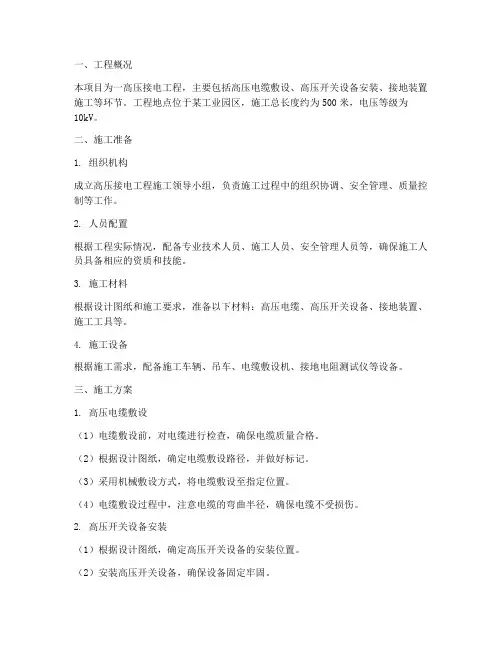

一、工程概况本项目为一高压接电工程,主要包括高压电缆敷设、高压开关设备安装、接地装置施工等环节。
工程地点位于某工业园区,施工总长度约为500米,电压等级为10kV。
二、施工准备1. 组织机构成立高压接电工程施工领导小组,负责施工过程中的组织协调、安全管理、质量控制等工作。
2. 人员配置根据工程实际情况,配备专业技术人员、施工人员、安全管理人员等,确保施工人员具备相应的资质和技能。
3. 施工材料根据设计图纸和施工要求,准备以下材料:高压电缆、高压开关设备、接地装置、施工工具等。
4. 施工设备根据施工需求,配备施工车辆、吊车、电缆敷设机、接地电阻测试仪等设备。
三、施工方案1. 高压电缆敷设(1)电缆敷设前,对电缆进行检查,确保电缆质量合格。
(2)根据设计图纸,确定电缆敷设路径,并做好标记。
(3)采用机械敷设方式,将电缆敷设至指定位置。
(4)电缆敷设过程中,注意电缆的弯曲半径,确保电缆不受损伤。
2. 高压开关设备安装(1)根据设计图纸,确定高压开关设备的安装位置。
(2)安装高压开关设备,确保设备固定牢固。
(3)连接高压开关设备与电缆,确保连接牢固可靠。
3. 接地装置施工(1)根据设计图纸,确定接地装置的位置。
(2)挖掘接地坑,深度满足设计要求。
(3)安装接地体,确保接地体与土壤接触良好。
(4)连接接地线,确保接地线连接牢固。
四、质量控制1. 严格按照设计图纸和施工规范进行施工。
2. 对施工材料进行检验,确保材料质量合格。
3. 对施工过程进行监督,确保施工质量符合要求。
4. 对施工完成的工程进行验收,确保工程质量合格。
五、安全措施1. 施工现场设置安全警示标志,确保施工人员安全。
2. 施工人员佩戴安全帽、安全带等防护用品。
3. 严格执行施工操作规程,确保施工安全。
4. 加强施工过程中的安全巡查,及时发现和消除安全隐患。
六、进度安排1. 施工准备:10天2. 高压电缆敷设:15天3. 高压开关设备安装:5天4. 接地装置施工:3天5. 工程验收:3天总计:36天本高压接电工程施工方案旨在确保工程顺利进行,提高工程质量,保障施工安全。
高压线路施工方案1. 环境与背景介绍高压线路施工是指在电力系统中,建设或改造高压输电线路的工作。
高压线路是电力系统中起到输送电能、连接变电站与用户电源之间的重要纽带。
因此,高压线路施工方案的科学与合理性将直接关系到电网的可靠和安全运行。
在高压线路施工过程中,需充分考虑各种因素,包括地理条件、气候因素、输电能力要求等,以确保施工工程的顺利进行并达到预期的技术指标。
2. 施工方案概述本文档将介绍一个基本的高压线路施工方案,包括施工前的准备工作、施工过程中的安全措施、施工材料和设备的选取与使用等内容。
3. 施工前的准备工作在进行高压线路的施工之前,需要进行一系列的准备工作,以确保施工的顺利进行。
以下是一些主要的准备工作的步骤:3.1 工程测量在施工前,首先需要进行工程测量工作,确定施工现场的地理位置、地形条件以及周边环境。
这些信息对于线路设计和施工方案的确定非常重要。
3.2 施工设计基于测量结果,需要进行施工设计,并确定施工线路的走向、各个支架的位置、线路的跨越方式等。
施工设计应根据相关规范和要求进行,并由专业人员完成。
3.3 获取施工许可证在进行高压线路的施工之前,需要根据相关法规和规范获取施工许可证。
这是一个重要的步骤,以确保施工符合法律要求。
3.4 组织人员和物资在施工之前,需要组织施工人员和所需物资。
施工人员应具备相关技术和经验,能够熟练操作施工设备。
物资方面,需要准备所需的材料和设备,以保证施工的顺利进行。
4. 施工过程中的安全措施在进行高压线路施工时,安全是至关重要的。
以下是一些常见的安全措施:4.1 施工现场的安全标识在施工现场周围设置合适的安全标识,以提醒人们注意施工活动和高压电线的存在。
标识应明确、醒目,并符合安全规范要求。
4.2 施工人员的个人防护施工人员应佩戴符合要求的个人防护装备,包括安全帽、安全鞋、防护眼镜等。
这些装备能够降低施工人员在施工现场工作时受到的伤害风险。
4.3 施工设备的安全使用施工设备的选择和使用应符合相关标准和要求。
高压接电工程施工方案一、施工目的和任务高压接电工程是指对电力系统中的高压电缆进行接线、接头、分支等作业的工程。
其施工目的是确保电力系统的稳定运行,为用户提供可靠的电力供应。
本次高压接电工程的任务是对某个地区的输电线路进行接电作业,确保输电系统的安全和稳定运行。
二、施工前准备1. 安全准备施工前需组织专业的施工人员进行安全教育和技术培训,确保施工人员具备相关技能和安全意识。
同时,要对施工现场进行安全检查,确保作业场地符合安全规范。
2. 资料准备施工前需对相关资料进行梳理和准备,包括设计图纸、施工规范、接头材料、设备工具等。
特别是要对接头材料进行验收,确保质量合格。
3. 施工计划制定详细的施工计划,包括施工路线、作业流程、时间节点等。
确保施工有序进行,并且能够按时完成。
4. 气象准备针对气象条件,做好相应的准备工作,包括防雷、防风、防雨等措施。
确保施工作业不受气象因素的影响。
三、施工工艺流程1. 地面准备选址确定后,清理地面,确保地面整洁、平整,便于作业进行。
2. 接头准备对接头材料进行验收,确保质量合格,然后进行接头的处理和准备工作。
包括对电缆进行剥皮、清洁等操作。
3. 接头组装根据设计图纸和施工规范,进行接头的组装作业。
确保每一步操作都符合要求,严格按照规范进行。
4. 接线调试接头组装完成后,进行接线调试。
通过仪器设备进行测试和检查,确保接头连接正确,信号稳定。
5. 安全验收施工结束后,进行安全验收工作。
确保接电工程符合相关安全标准和规范,消除安全隐患。
四、安全措施1. 人员安全严格遵守相关安全规定,做好施工人员的防护工作,包括穿戴相关防护用品、避免高空作业等。
2. 设备安全做好施工设备的检修和保养工作,确保设备正常运行,避免因设备故障导致的安全事故。
3. 现场管理严格控制施工现场,确保施工现场整洁、有序,避免因乱堆乱放、杂物滞留等导致的安全隐患。
4. 风险评估在施工前做好相关风险评估工作,对施工过程中可能出现的风险和隐患进行评估,制定相应的应急预案。
高压线路的施工方案高压线路的施工方案包括以下几个步骤:勘测布线、基础施工、支架安装、线缆敷设、线路连接、绝缘处理和线路调试。
下面是具体的施工方案:勘测布线:在开始施工前,需要进行现场勘测和布线规划。
勘测人员需要测量线路的长度、高度和地势状况,并确定各个支架和塔位的位置。
布线规划要考虑到地形、铁路、公路等交通干线,以及建筑物和人口密集区域的安全距离。
基础施工:根据布线规划,在支架和塔位的位置进行基础施工。
基础施工需要挖掘槽口,然后浇筑混凝土基础。
在基础上进行支架和塔位的安装,确保其稳固。
支架安装:根据布线规划,将支架和塔位依次安装在基础上。
支架和塔位需要根据设计要求进行焊接和螺栓固定,并进行质量检查,确保其符合安全要求。
线缆敷设:通过起重设备将线缆从一个支架或塔位转移到另一个支架或塔位,并固定在相应的夹持器上。
在敷设过程中,要注意线缆的保护,避免损坏,确保线路质量。
线路连接:将线缆的两端连接起来。
根据设计要求和规范,进行绝缘处理,确保连接点的安全可靠。
绝缘处理:对线缆和连接点进行绝缘处理,防止短路和漏电,并提高线路的绝缘性能。
采用不同的绝缘材料和技术,如套管、端子等。
线路调试:在线路施工完成后,进行测试和调试。
测量线路的电阻和绝缘电阻,确保线路质量符合要求。
同时,对连接点、接地等进行检查,保证线路的安全可靠性。
通过以上的施工方案,可以确保高压线路的安全建设和运行。
在实际施工中,需要严格按照规范和标准来进行操作,保证施工质量,并加强安全管理,确保人员和设备的安全。
同时,还需注意环境保护,在施工中采取措施减少对周围环境的影响。
高压线路搭设施工方案1. 引言高压线路搭设是电力系统建设中的重要环节,对于电网的稳定运行起着至关重要的作用。
本文将介绍高压线路搭设的施工方案,包括前期准备、搭设方案、施工流程和注意事项等内容。
2. 前期准备2.1 确定搭设区域在开始高压线路的搭设前,需要先确定搭设的区域。
这需要考虑环境因素、地形地貌和周边设施等因素。
通过对区域的综合评估,确定合适的搭设区域。
2.2 选择适当的高压线路类型根据搭设区域的特点和需求,选择适当的高压线路类型,包括架空线路和地下电缆线路。
架空线路搭设简单,成本相对低,但受天气和环境影响大;地下电缆线路搭设复杂,成本较高,但可以避免天气和环境带来的潜在问题。
2.3 进行详细的设计和规划在确定搭设区域和高压线路类型后,进行详细的设计和规划。
包括确定支架的位置和数量、线路的走向、断面选择等。
通过进行详细设计,可以确保搭设工作的顺利进行。
3. 搭设方案3.1 架空线路搭设方案架空线路搭设主要包括杆塔选址、杆塔基础施工、支架安装和导线悬挂等。
3.1.1 杆塔选址根据设计要求和工程实际情况,确定杆塔的位置和数量。
需要考虑的因素包括地形地貌、土壤承载力、通风情况等。
3.1.2 杆塔基础施工根据设计要求,进行杆塔基础的施工。
包括挖掘基坑、浇筑混凝土基础、埋设接地装置等。
3.1.3 支架安装在完成杆塔基础施工后,进行支架的安装。
根据设计要求,选择合适的支架,并进行安装和固定。
3.1.4 导线悬挂在完成支架安装后,进行导线的悬挂。
根据设计要求,将导线悬挂在支架上,并根据需要进行相间距离的调整和绝缘装置的安装。
3.2 地下电缆线路搭设方案地下电缆线路搭设主要包括线路敷设、井室施工和接头安装等。
3.2.1 线路敷设根据设计要求,挖掘沟槽进行线路敷设。
在敷设过程中,需要注意保护电缆的外护层,避免损坏。
3.2.2 井室施工在线路敷设过程中,需要进行井室的施工。
井室用于接线、修复和检修等工作。
根据设计要求,进行井室的挖掘和建设。
电力高压线路施工方案范本一、背景电力高压线路施工是指在建设或维护电力供应系统中,在高压电力线路上进行安装、调试、维修、更换设备等工作。
本文档将提供一个标准的电力高压线路施工方案范本,以帮助施工人员规范操作流程,确保施工的安全和质量。
二、施工目的本方案的施工目的是确保高压线路的建设或维护工作按照规范进行,以保障供电系统的稳定运行、安全可靠,并提高电力供应的质量和效率。
三、施工范围和内容本方案涵盖了以下的施工范围和内容:1.高压线路杆塔的搭建:包括基础的挖掘、材料准备、杆塔的安装等;2.高压线路电缆的敷设:包括电缆的选型、敷设路线的确定、电缆的敷设方法等;3.高压线路设备的安装:包括开关柜、隔离开关、避雷器等设备的选择、安装和调试;4.高压线路的绝缘检测:包括绝缘材料的选择、绝缘测试仪器的使用等;5.高压线路的试验和调试:包括线路的启动试验、电流测试、局部放电测试等。
四、施工步骤本方案的施工步骤如下:1. 前期准备1.1 确定施工现场 1.2 编制施工计划 1.3 准备施工材料和设备 1.4 安排施工人员和工作班次2. 基础施工2.1 挖掘基础坑 2.2 安装杆塔 2.3 浇筑混凝土3. 电缆敷设3.1 选择电缆类型和规格 3.2 确定敷设路线 3.3 进行电缆敷设4. 设备安装4.1 选择设备类型和规格 4.2 安装设备 4.3 进行设备调试5. 绝缘检测5.1 选择合适的绝缘材料 5.2 进行绝缘测试 5.3 处理绝缘缺陷6. 试验和调试6.1 进行线路的启动试验 6.2 进行电流测试 6.3 进行局部放电测试五、施工安全措施在施工过程中,应严格遵守以下安全措施:1.施工现场要设置明显的安全警示标志;2.施工人员必须佩戴符合规定的防护用品,如安全帽、安全鞋等;3.施工期间应保持施工区域的干燥,防止电器设备渗水;4.施工期间严禁在高压线路周围进行堆放杂物,以免影响安全运行;5.使用特殊设备或进行高危作业时,必须进行专门的安全培训。
对工厂高压电力线路的结线方案简介
发表时间:2009-10-03T21:15:53.670Z 来源:《魅力中国》2009年第9期作者:柳书海
[导读]
摘要:电力线路是电力系统的重要组成部分,高压电力线路又是电力线路的重点,一般1kv以上的电力系统都称为高压电力系统。
按接线方式分为放射式、树干式和环形三种。
文章主要阐述了三种接线方式的结构图、特点及应用。
关键词:高压电力线路接线方式结线方案放射式树干式环形
电力线路是电力系统的重要组成部分,担负着输送和分配电能的重要任务,所以在整个供配电系统中起着重要的作用。
在选择电力线路的接线方式时,不仅要考虑供配电系统的安全可靠,操作方便,灵活,运行经济有利于发展,还要考虑电源的数量、位置,供配电对象的负荷性质和大小以及建筑布局等各方面的因素。
电力线路按电压高低分,有1kV以上的高压线路和1kv及以下的低压线路。
也有讲1kV以上到10kV或35kV的电力线路称为中压线路,220kV或330kV及以上的电力线路称为超高压线路。
常用的接线方式有放射式、树干式和环形三种。
一、高压放射式接线
电能在高压母线汇集后向各高压配电线路输送,每个高压配电回路直接向一个用户供电,沿线不分接其他负荷。
1.高压单回路放射式结线,如图1所示:
特点有:(1)结线清晰,操作维护方便,各供电线路互不影响,供电可靠性较高,还便于装设自动装置,保护装置也较简单;(2)高压开关设备用的较多,投资高,某一线路发生故障或需检修时,该线路供电的全部负荷都要停电。
只能用于二、三级负荷或容量较大及较重要的专用设备。
2.采用公共备用干线的放射式结线。
如图2所示:
特点有:和单回路放射式结线相比,除拥有其优点外,供电可靠性得到了提高。
开关设备的数量和导线材料的消耗量比单回路放射式结线有所增加。
一般用于供电给二级负荷;如果备用干线采用独立电源供电且分支较少,则可用于一级负荷。
3.双回路放射式结线,如图3所示:
特点有:采用两路电源进线,然后经分段母线用双回路对用户进行交叉供电。
其供电可靠性更高,但投资相对较大。
可供电给一、二级的重要负荷。
4.采用低压联络线路作备用干线的放射式结线如图4所示:
特点有:比较经济、灵活,除了可提高供电可靠性以外,还可实现变压器的经济运行。
多用于工矿企业。
二、高压树干式结线
由变配电所高压母线上引出的每路高压配电干线上沿线均连接了数个负荷点的结线方式。
1.单回路树干式结线,如图5所示:
特点有:(1)较之单回路放射式结线,出线大大减少,高压开关柜数量也相应减少,同时可节约有色金属的消耗量;(2)因多个用户采用一条公用干线供电,各用户之间互相影响,当某条干线发生故障或需检修时,将引起干线上的全部用户停电,所以供电可靠性差,且不容易实现自动化控制。
一般用于对三级负荷配电,而且干线上连接的变压器不得超过5台,总容量不应大于2300kV·A。
这种结线在城镇街道应用较多。
2.单侧供电的双回路树干式结线方式如图6所示:
特点有:供电可靠性提高,但投资也相应有所增加。
可供电给二、三极负荷。
3.两端供电的单回路树干式结线,如图7所示:
特点有:若一侧干线发生故障,可采用另一侧干线供电,因此供电可靠性也较高,和单侧供电的双回路树干式相当。
正常运行时,由一侧供电或在线路的负荷分界处断开,发生故障时要手动切换,而且寻查故障时也需中断供电。
可用于对二、三极负荷供电。
4.两端供电的双回路树干式结线,如图8所示:
特点有:供电可靠性比单侧供电的双回路树干式有所提高,而且其投资不比单侧供电的双回路树干式增加很多,关键是要有双电源供电的条件。
主要用于二级负荷,当供电电源足够可靠时,亦可用于一级负荷。
三、高压环形结线
高压环形结线实际上是两端供电的树干式结线,如图9所示:
特点有:运行灵活,线路检修时可切换电源;故障时可切除故障线段,缩短停电时间,供电可靠性高。
可供二、三级负荷,在现代化城市电网中应用较广泛。
“开环”运行理由是:由于闭环运行时继电保护整定较复杂,同时也为避免环形线路上发生故障时影响整个电网,所以为了简化继电保护,限制系统短路容量,大多数环形线路采用“开环”运行方式,即环形线路中有一处开关是断开的。
高压环形电网中通常采用以负荷开关为主开关的高压环网柜。
四、结语
1.供配电系统的高压结线实际上往往是几种结线方式的组合,究竟采用什么结线方式,应根据具体情况,考虑对供电可靠性的要求,经技术经济综合比较后才能确定。
2.对大中型工厂,高压配电系统宜优先考虑采用放射式结线,因为放射式结线的供电可靠性较高,便于运行管理。
3.由于放射式的投资较大,对于供电可靠性要求不高的辅助生产区和生活住宅区,可考虑采用树干式或环形配电。
参考文献:
[1]刘介才.工厂供电[M].机械工业出版社,2000。
[2]朱献清.物业供用电[M].机械工业出版社,2003。
[3]唐志平,等.工厂供配电[M].电子工业出版社,2002。
[4]黄纯华,刘维仲.工厂供电[M].天津大学出版社,1996。
[5]王明俊,等.配电系统自动化及其发展[M].中国电力出版社,2001。
[6]黄东惠.电力线路结构[M].水利电力出版社,1995。
(作者单位:河北涉县崇利制钢有限公司)。
