用RC 电路测电容【实验目的】1、观察电容充放电现象，了解电容特性；2、利用电容器的充、放电测定电容；3、根据电容容抗的频率特性测定电容。
【仪器仪器】两个电容（其中一个为电解电容，电容值470F μ；另一个电容值约为0.1F μ），电阻箱，直流电源，信号发生器，数字万用电表，示波器，导线．开关等。
【实验原理】1．电容器电容器是常用电子元件之一，其符号如图l 所示，用C 表示．常用电容器以两层金属箔（膜）为极板。
极板中间有一层绝缘材料作为介质。
极板上可积聚等量异号的电荷Q,两极板的电压为U ，两者成线性关系，其比值即为电容电容符号电容的基本单位是F ，这个单位太大，常用单位有F μ和pF ：薄膜介质电容、纸介质电容和电解电容器等，常用的电解电容器电容值较大，且有正负极性，使用时应注意将正极接高电位，负极接低电位；如果极性接反，会将电容器击穿损坏．电容的主要参数有：电容值和额定工作电压。
由于电容的充放电特性，以及电容具有隔直流和通交流的能力，在电子技术中使用十分普遍，常用于滤渡电路、定时电路、锯齿波发生器电路、微分积分等电路．2．RC 电路充放电特性将一个电容和一个电阻串联构成RC 电路，电路如图2所示当开关K 合到图2中的“1”时，直流电源通过电阻R 给电容充电，电容上的电压cu 逐渐增大，最终与电源电压E 相等；然后再将开关合向“2”，电容C 将通过电阻R 放电，c u 逐渐减小，直至为零。
在RC 电路充放电过程中c u 和R u 的变化遵循以下规律： （1）对于充电过程，有)1(/RC t C e E u --= （1）C图 1 电容符号 图 2 电容充放电原理图RC t eRE i /-=或RCt R Ee u /-= （2） （2）对于放电过程，有RCt C Ee u /-= （3）RC t eRE i /--=或RCt R Ee u /--= （4） 由上述公式可知，在充电过程中，c u 和)(R u i 均按指数规律变化，式(4)中电流的负号表示放电过程中电流的方向与充电过程相反。

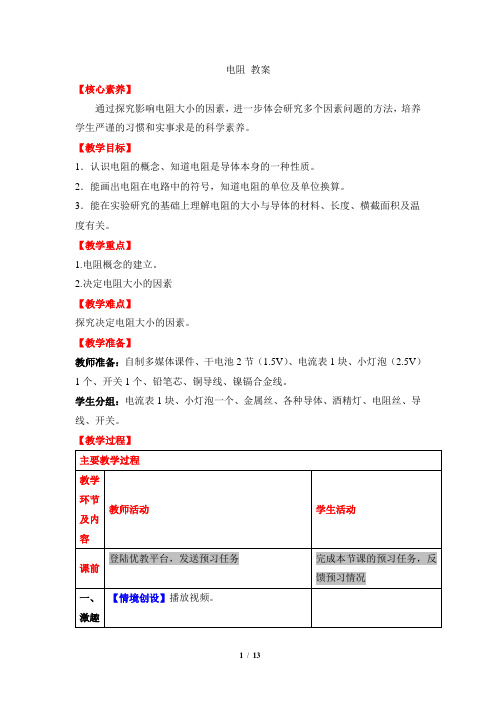

电阻教案【核心素养】通过探究影响电阻大小的因素，进一步体会研究多个因素问题的方法，培养学生严谨的习惯和实事求是的科学素养。
【教学目标】1．认识电阻的概念、知道电阻是导体本身的一种性质。
2．能画出电阻在电路中的符号，知道电阻的单位及单位换算。
3．能在实验研究的基础上理解电阻的大小与导体的材料、长度、横截面积及温度有关。
【教学重点】1.电阻概念的建立。
2.决定电阻大小的因素【教学难点】探究决定电阻大小的因素。
【教学准备】教师准备：自制多媒体课件、干电池2节（1.5V）、电流表1块、小灯泡（2.5V）1个、开关1个、铅笔芯、铜导线、镍镉合金线。
学生分组：电流表1块、小灯泡一个、金属丝、各种导体、酒精灯、电阻丝、导线、开关。
【教学过程】李元芳跑遍了所有五金店，只买到了“铜导线就是买不到便宜的“铁导线”呢？元芳，你怎么看？【提出问题】【实验演示2】在上述实验中，接入电流表，观察电流表的示【提出问题】在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？【反馈练习】1.有两段导线A和导线A的电流较大，通过导线哪段导线的电阻大？2.24000Ω=【问题过渡】【顺势追问】在材料一定的情况下，电阻还与什么因素有关2.探究电阻与导体长度的关系，的量是、，改变的量是。
学生思考后回答：1.长度、横截面积，材料。
【进行实验】教师引导学生连接电路，分别探究电阻与材料、长度、横截面积的关系，把数据记录在表格中。
表一【提出问题】通过实验现象，你能得出什么结论？【顺势追问】这能说明所有导体的电阻都会在温度升高时变大吗？实验结论4：对大多数导体来说，温度越高，电阻越大。
但也有少数导体，电阻随温度的升高而减小。
学生思考、讨论、猜想。
学生思考后回答：灯丝电阻受温度影响。
【板书设计】附件1附件2检测题1．A、B是两根材料相同，长度相同的导体，如果A导体的横截面积是0.5cm2，B导体的横截面积是5mm2，则导体A的电阻导体B的电阻。
rc充电电路电阻功率计算RC充电电路是一种常见的电路，由电源、电阻和电容器组成。
在RC充电电路中，电阻用于限制电流，电容器用于储存电荷。
当电路处于充电状态时，电容器的电荷逐渐增加，直到达到与电源电压相等的电荷量。
在RC充电电路中，电阻功率的计算是非常重要的，它可以帮助我们了解电阻的工作状态和能量转化情况。
电阻功率的计算公式为P = I^2 * R，其中P表示功率，I表示电流，R表示电阻。
我们需要知道RC充电电路中的电流大小。
在充电开始时，电流是最大的，随着时间的推移逐渐减小，最终趋于零。
电流大小的计算可以使用Ohm定律来进行。
根据Ohm定律，电流等于电压除以电阻，即I = V/R，其中I表示电流，V表示电压，R表示电阻。
接下来，我们可以将电流的表达式代入到功率的计算公式中。
假设充电电路的电压为V，电阻为R，则电流I = V/R。
将电流的表达式代入功率的计算公式中，可以得到功率的表达式为P = (V/R)^2 * R。
根据功率的计算公式，我们可以得出以下结论：1. 当电压V固定时，功率P与电阻R成反比。
即电阻越大，功率越小，电阻越小，功率越大。
2. 当电阻R固定时，功率P与电压V的平方成正比。
即电压越大，功率越大，电压越小，功率越小。
通过对功率的计算和分析，我们可以更好地理解RC充电电路中的电阻工作情况。
电阻功率的计算可以帮助我们确定电阻的合适大小，以及在不同电压下电阻的能耗情况。
需要注意的是，电阻功率的计算只适用于稳态情况，即电路达到稳定状态后的功率计算。
在充电开始时，电阻功率会随着时间的推移而减小，直到达到稳态后保持恒定。
总结起来，RC充电电路中电阻功率的计算是通过将电流的表达式代入到功率的计算公式中得出的。
电阻功率的计算可以帮助我们了解电阻的工作状态和能量转化情况。
在实际应用中，合理计算电阻功率可以帮助我们选择合适的电阻和优化电路设计。
rc串联吸收电路RC串联吸收电路是一种常见的电路，广泛应用于电子学和通信领域。
这种电路可以有效地吸收信号中的高频噪声，并提高信号的质量。
在本文中，我们将全面介绍RC串联吸收电路的原理、特点以及设计要点，希望对读者有所帮助。
首先，让我们了解一下RC串联吸收电路的工作原理。
RC串联吸收电路由一个电阻R和一个电容C串联而成。
当信号通过电路时，高频噪声会被电容C吸收掉，使信号得以纯净地传输到输出端。
而电阻R则起到阻止电流过大的作用，保护电路免受损坏。
RC串联吸收电路有几个重要的特点。
首先，它可以有效地吸收高频噪声，提高信号的清晰度和准确性。
其次，由于电容C的存在，RC串联吸收电路在高频信号处理中具有低通滤波的作用。
此外，RC串联吸收电路具有简单、稳定等优点，适用于各种电子设备和通信系统。
设计RC串联吸收电路时，有几个关键的要点需要注意。
首先，选择合适的电阻和电容数值很重要。
电阻的阻值应根据输入信号的频率范围和要求进行选择。
而电容的数值则应根据信号频率和信号波形进行计算，以达到最佳的吸收效果。
此外，电阻和电容的耐压也应满足电路的工作要求。
其次，电阻和电容的连接方式也需要注意。
电阻和电容应串联连接，以确保信号通过电容后再经过电阻，实现信号的吸收和防护功能。
此外，还可以根据实际需要，在电路中加入额外的元件或调整电路拓扑，以实现更复杂的功能。
最后，实际搭建电路时，还需注意电路的布线和接地问题。
合理的布线可以最大限度地减少电路中的杂散信号和噪声，并提高信号的传输效率。
同时，良好的接地方法可以有效地防止地线回流干扰和电磁辐射问题。
总之，RC串联吸收电路是一种重要的电路结构，在电子学和通信领域具有广泛的应用。
通过合理设计和搭建，可以有效地吸收高频噪声，提高信号的质量和可靠性。
希望本文对读者了解和应用RC串联吸收电路有所帮助。

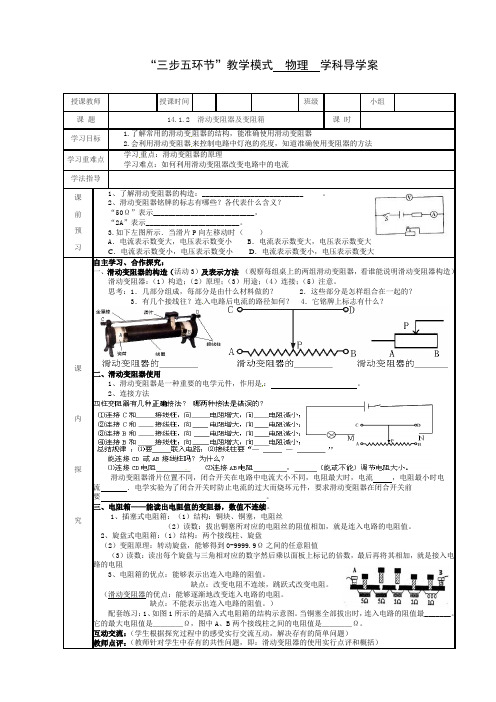

“三步五环节”教学模式物理学科导学案授课教师授课时间班级小组课题14.1.2 滑动变阻器及变阻箱课时学习目标1.了解常用的滑动变阻器的结构，能准确使用滑动变阻器2.会利用滑动变阻器来控制电路中灯泡的亮度，知道准确使用变阻器的方法学习重难点学习重点：滑动变阻器的原理学习难点：如何利用滑动变阻器改变电路中的电流学法指导课前预习1、了解滑动变阻器的构造：___________________________ 。
2、滑动变阻器铭牌的标志有哪些？各代表什么含义？“50Ω”表示___________________________，“2A”表示_________________________。
3.如下左图所示．当滑片P向左移动时（）A．电流表示数变大，电压表示数变小 B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大课内探究自主学习、合作探究：一、滑动变阻器的构造（活动3）及表示方法（观察每组桌上的两组滑动变阻器，看谁能说明滑动变阻器构造）滑动变阻器：（1）构造；（2）原理；（3）用途；（4）连接；（5）注意。
思考：1．几部分组成，每部分是由什么材料做的？ 2．这些部分是怎样组合在一起的？3．有几个接线往？连入电路后电流的路径如何？ 4．它铭牌上标志有什么？二、滑动变阻器使用1、滑动变阻器是一种重要的电学元件，作用是：。
2、连接方法滑动变阻器滑片位置不同，闭合开关在电路中电流大小不同，电阻最大时，电流，电阻最小时电流．电学实验为了闭合开关时防止电流的过大而烧坏元件，要求滑动变阻器在闭合开关前要。
三、电阻箱——能读出电阻值的变阻器，数值不连续。
1、插塞式电阻箱：（1）结构：铜块、铜塞，电阻丝（2）读数：拔出铜塞所对应的电阻丝的阻值相加，就是连入电路的电阻值。
2、旋盘式电阻箱：（1）结构：两个接线柱、旋盘（2）变阻原理：转动旋盘，能够得到0-9999.9Ω之间的任意阻值（3）读数：读出每个旋盘与三角相对应的数字然后乘以面板上标记的倍数，最后再将其相加，就是接入电路的电阻3、电阻箱的优点：能够表示出连入电路的阻值。
RC充放电详解R 是 Resistor (电阻)，C 是 Capacitor (电容)，把它们连在一起就是一个最简单的 RC电路。
图 1 RC 电路观察上面的图，当电源通过电阻 R 向电容 C 充电的时候，电容 C 两端的电压会如何变化呢（也就是会呈现出何种规律）？这可以应用基尔霍夫电路定律来建立一个微分方程，然后解出这个微分方程就会得到电容 C 在充电时的电压变化情况，它是时间 t 的函数：有了公式我们就可以画出它的曲线，如下图所示：图 2 电容的充电曲线在上面的图形中 y 轴是电容电压 V_C，x 轴是时间 t，那 x 轴上标的希腊字母 τ, 2τ... 和与之对应的 y 轴上标的 63.2%, 86.5%... 又是什么呢？实际上 τ = RC，它是电阻的阻值 R 和电容的容值 C 的乘积，在这个公式里 R 是电阻值，单位取欧姆，C 是电容值，单位取法拉，τ 被称为 RC 时间常数，单位取秒。
我们只要再观察一下上面的公式就会明白这些坐标点是如何计算出来的：当公式右边的时间 t 正好等于 RC 的时候，电容电压 V_C = V(1-e^(-1))，e 是自然对数的底，其值约为 2.71828，经过计算 V_C = 63.2%V。
也就是说，当充电时间正好是 R*C 秒的时候电容两端的电压差不多等于充电电压 V 的 63.2%，假设我们用 5V 的电压给它充电，此时电容电压就是 63.2%*5V =3.16V。
用同样的方法可以算得其它的坐标点，如下表 1所示：表 1 RC 曲线坐标点计算充放电过程中，曲线斜率的理解：电源通过电阻给电容充电，由于一开始电容两端的电压为0，所以电压的电压都在电阻上。
这时电流大，充电速度快。
随着电容两端电压的上升，电阻两端的电压下降，电流也随之减小，充电速度变小。
充电的速度与电阻和电容的大小有关。
电阻R越大，充电越慢，电容C越大，充电越慢。
衡量充电速度的常数t(tao)=RC。
rc电路分压
RC电路是由电阻（R）和电容（C）组成的电路。
在一个RC电路中，电容充电或放电的过程会导致电路中的电压发生变化。
这种变化可以通过分压的概念来理解。
考虑一个简单的RC电路，包含一个电阻R和一个电容C，电容连接到电压源，并且电阻和电容并联。
在初始时刻，如果电容是未充电状态，那么整个电压源的电压会出现在电容上。
随着时间的推移，电容开始充电，电路中的总电压将分布在电阻和电容上。
分压的公式为：
V(t)=V0⋅e−RC/t
其中：
•V(t)（是时间为t时电容上的电压。
•V0（是初始电容电压。
•R（是电阻的阻值。
•C（是电容的电容值。
•t（是时间。
•e（是自然对数的底数。
在这个公式中，RC（被称为电路的时间常数 time（constant），用于描述电容充电或放电的速度。
当时间（t（等于一个时间常数（RC（时，电容上的电压将减少到初始电压的约37%。
在2个时间常数内，电压将减少到约14%，依此类推。
分压在RC电路中的应用有很多，包括在信号处理、滤波器设计和时序电路中。
1/ 1。
慢充rc电阻
（最新版）
目录
1.慢充 rc 电阻的定义与作用
2.慢充 rc 电阻的分类与特点
3.慢充 rc 电阻的应用领域
4.慢充 rc 电阻的选购与使用注意事项
5.慢充 rc 电阻的发展前景
正文
一、慢充 rc 电阻的定义与作用
慢充 rc 电阻，是一种电阻元件，主要用于充电器、电源等电子设备中，起到限流、限压的作用，确保电子设备在充电过程中安全稳定地运行。
二、慢充 rc 电阻的分类与特点
慢充 rc 电阻主要分为线性电阻和非线性电阻两种类型。
线性电阻的阻值随电压变化而变化，具有稳定性好、可靠性高的特点；非线性电阻的阻值随电压变化而变化，具有体积小、节能好的特点。
三、慢充 rc 电阻的应用领域
慢充 rc 电阻广泛应用于充电器、电源、通讯设备、家电等领域，是保障电子设备正常运行的重要元件。
四、慢充 rc 电阻的选购与使用注意事项
选购慢充 rc 电阻时，应根据电子设备的工作电压、电流等参数选择合适的阻值；使用时，应注意保持电阻元件的清洁、避免过热等问题。
五、慢充 rc 电阻的发展前景
随着电子设备的普及，慢充 rc 电阻的市场需求也在不断增加。
