贴片机的介绍与使用目录一：贴片技术与贴片机关系讲解二：贴片机的编程循序三：贴片机的保养目的贴片技术与贴片机关系讲解（一）X-Y 与Z轴X-Y 定位系统是评价贴片机精度的主要指标，它包括传动机构和伺服系统；贴片速度的提高意味着X-Y 传动机构运行速度的提高而发热，而滚珠丝杆是主要的热源，其热量的变化会影响贴装精度，最新研制的X-Y 传动系统在导轨内设有冷却系统；在高速机中采用无磨擦线性马达和空气轴承导轨传动，运行速度做得更快。
西门子贴片机是采用同步带－直线轴承驱动，该系统运行噪声低，工作环境好。
X-Y 伺服系统（定位控制系统）由交流伺服电机驱动，并在传感器及控制系统指挥下实现精确定位，因此传感器的精度起关键作用。
位移传感器有园光栅编码器、磁栅尺和光栅尺。
1．园光栅编码器园光栅编码器的转动部位上装有两片园光栅，园光栅由玻璃片或透明塑料制成，并在片上镀有明暗相间的放射状铬线，相邻的明暗间距称为一个栅节，整个园周总栅节数为编码器的线脉冲数。
铬线的多少也表示精度的高低。
其中一片光栅固定在转动部位作指标光栅，另一片则随转动轴同眇运动并用来计数，因此指标光栅与转动光栅组成一对扫描系统，相当于计数传感器。
园光栅编码器装在伺服电机中，它可测出转动件的位置、角度及角加速度，它可以将这些物理量转换为电信号舆给控制系统。
编码器能记录丝杆的放置数并将信息反馈给比较器，直至符合被线性量。
该系统抗干扰性强，测量精度取决于编码器中光栅盘上的光栅数及溢珠丝杆导轨的精度。
2.磁栅尺由磁栅尺和磁头检测电路组成，利用电磁特性和录磁原理对位移进行测量。
磁栅尺是在非导磁性标尺基础上采用化学涂覆或电镀工艺在非磁性标尺上沉积一层磁性膜（一般10～20um）在磁性膜上录制代表一定年度具有一定波长的方波或正弦波磁轨迹信号。
磁头在磁栅尺上移动和读取磁恪，并转变成电信号输入到控制电路，最终控制AC伺服电机的运行。
磁栅尺的优点是制造简单、安装方便、稳定性高、量程范围大，测量精度高达1～5um，贴片精度一般在0.02mm。

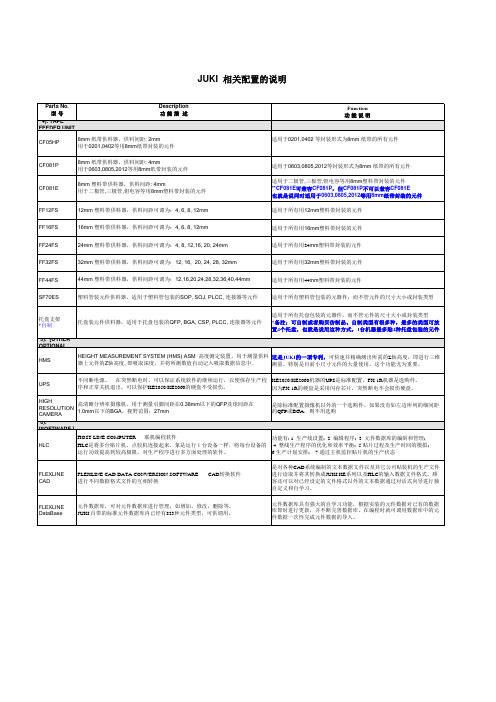

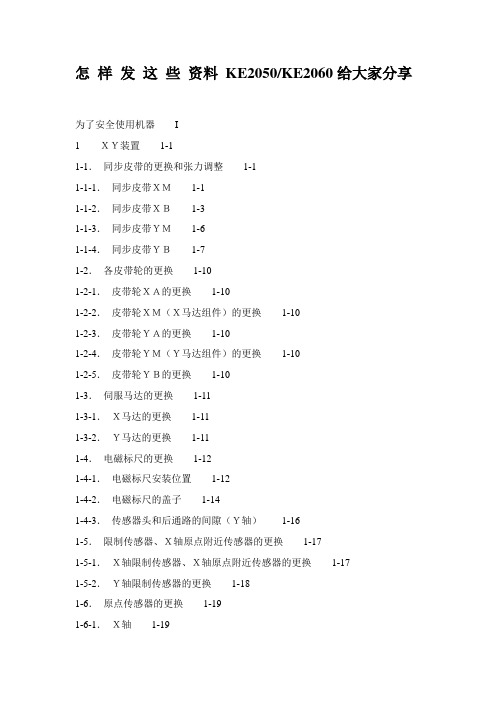

怎样发这些资料KE2050/KE2060给大家分享为了安全使用机器I1 ＸＹ装置1-11-1．同步皮带的更换和张力调整1-11-1-1．同步皮带ＸＭ1-11-1-2．同步皮带ＸＢ1-31-1-3．同步皮带ＹＭ1-61-1-4．同步皮带ＹＢ1-71-2．各皮带轮的更换1-101-2-1．皮带轮ＸＡ的更换1-101-2-2．皮带轮ＸＭ（Ｘ马达组件）的更换1-101-2-3．皮带轮ＹＡ的更换1-101-2-4．皮带轮ＹＭ（Ｙ马达组件）的更换1-101-2-5．皮带轮ＹＢ的更换1-101-3．伺服马达的更换1-111-3-1．Ｘ马达的更换1-111-3-2．Ｙ马达的更换1-111-4．电磁标尺的更换1-121-4-1．电磁标尺安装位置1-121-4-2．电磁标尺的盖子1-141-4-3．传感器头和后通路的间隙（Ｙ轴）1-161-5．限制传感器、Ｘ轴原点附近传感器的更换1-171-5-1．Ｘ轴限制传感器、Ｘ轴原点附近传感器的更换1-171-5-2．Ｙ轴限制传感器的更换1-181-6．原点传感器的更换1-191-6-1．Ｘ轴1-191-6-2．Ｙ轴1-191-7．塑料导轨的更换1-201-7-1．Ｘ轴塑料导轨的更换1-201-7-2．Ｙ轴塑料导轨的更换1-211-8．XY塑料导轨束线的更换要领说明1-22 1-8-1．拆下Ｘ电缆1-221-8-2．在电缆上作记号（X）1-241-8-3．电缆的装配1-251-8-4．电缆粘连部的分离1-271-8-5．拆下Ｙ轴电缆1-281-8-6．给Ｙ轴塑料导轨作记号1-281-8-7．电缆支座的装配1-291-8-8．贴片头周围的配线1-342 贴装头装置2-12-1．贴装头装置的更换和更换后的调整2-1 2-1-1．ＬＮＣ贴装头2-12-1-2．ＩＣ贴装头2-32-2．马达的更换2-42-2-1．Ｚ马达（ＬＮＣ贴装头）2-42-2-2．θ马达（ＬＮＣ贴装头）2-62-2-3．Ｚ马达（ＩＣ贴装头）2-82-2-4．θ马达（ＩＣ贴装头）2-102-3．Ｚ传感器的更换2-112-3-1．ＬＮＣ贴装头2-112-3-2．ＩＣ贴装头2-122-4．激光传感器的更换2-132-4-1．ＬＮＣ６０的更换2-132-4-2．触点传感器的更换2-142-5．贴装头提升气缸的更换2-162-6．皮带的更换2-182-6-1．ＬＮＣ贴装头2-182-6-2．ＩＣ贴装头2-192-7．Z滑动轴的更换2-202-8．更换后重新调整项目一览2-213 贴装头周边3-13-1．推顶器的更换3-13-2．坏标记传感器的更换3-23-2-1．传感器部3-23-2-2．传感器高度的调整3-23-2-3．放大器部3-33-2-4．光学纤维往放大器的安装3-33-2-5．坏标记传感器组件的开关设定3-43-3．ＨＭＳ的更换3-43-3-1．ＨＭＳ头部的更换3-43-3-2．放大器的更换3-53-3-3．贴标签3-53-3-4．ＨＭＳ高度调整3-63-4．贴装头电路板的更换3-73-4-1．贴装头主电路板的更换3-74 ＯＣＣ装配4-14-1．ＯＣＣ装配件更换4-14-2．ＣＣＤ摄像机、镜头的更换4-24-3．ＯＣＣ同轴／角度照明电路板组件的更换4-3 4-4．滤光镜的更换4-44-5．对焦调整4-64-6．ＯＣＣ照明的光亮调整4-74-7．更换后的重新调整一览4-75 基板传送装置5-15-1．传送皮带的更换5-15-2．传送皮带轮的更换5-25-2-1．传送皮带轮Ａ组：Ｅ２１１１７１５０Ａ０5-2 5-2-2．传送皮带轮Ｂ组：Ｅ２０８９７２１０Ａ０5-2 5-3．ＩＮ／ＯＵＴ马达的更换5-35-4．ＣＥＮＴ马达的更换5-45-5．ＩＮ／ＯＵＴ传感器的更换5-55-6．ＷＡＩＴ传感器的更换5-65-6-1．光纤部的更换5-65-6-2．放大器的更换5-75-7．ＳＴＯＰ／Ｃ．ＯＵＴ传感器的更换5-85-8．止动器缸筒的更换5-95-9．支撑台原点传感器（ＢＵ原点传感器）的更换5-10 5-10．Ｔ－ＰＩＮ传感器的更换（选购品）5-115-11．推顶器Ｙ缸筒的更换（外形基准）5-125-12．推顶器Ｘ缸筒的更换（外形基准）5-135-13．减压阀的更换5-135-14．中心销的更换5-145-15．支撑台马达的更换（ＢＵ马达的更换）5-155-15-1．转矩架和支撑台马达的间隙5-155-15-2．ＢＵ驱动用同步皮带的张力调整5-165-15-3．ＢＵ台的平面调整5-175-16．ＢＵＥＮＣ的更换5-185-17．后备止动器（ＣＥ机）5-196 ＣＡＬ块6-16-1. ＣＡＬ基板组的更换6-16-2. 更换取出器6-27 ＡＴＣ7-17-1. 气缸的更换7-17-2. ＡＴＣＯＰＥＮ／ＣＬＯＳＥ传感器的更换7-47-3. 速度控制器的调整7-48 ＶＣＳ8-18-1. ＣＣＤ摄像机、镜头的更换8-18-2. 标准VCS→选购品ＶＣＳ变换气缸的更换8-38-3. 各照明基板的更换8-48-3-1. 透过照明基板、同轴照明基板8-48-3-2. 下方照明基板、侧照明基板8-59供料器・一次更换台车（选购品）9-19-1. 整体图9-19-2. 驱动器气缸的更换9-29-3. 驱动器气缸的速度控制调整9-49-4. 供料器基板、供料器Ｉ／Ｆ基板的更换9-59-5. 供料器上升气缸的更换9-69-6. 供料器提升气缸的速度控制调整（选购品、一次更换台）9-7 9-7. 供料器ＵＰ检测传感器的更换（选购品、一次更换台）9-8 9-8. 选择器的更换（选购品、一次更换台）9-99-9. 辊拨杆的更换（选购品、一次更换台）9-1010 空气机器10-110-1. 数字压力开关的更换10-110-1-1．数字压力开关的调整10-110-2. 滤清器的更换10-311 ＳＷ类11-111-1．按键开关的更换11-111-2．紧急停止开关的更换11-211-3．护罩打开开关的更换11-311-3-1．开关主体11-311-3-2．操作键11-411-4．按键开关（ＣＥ对应机）11-512 供料器跳起传感器的更换、调整12-113 其它机器13-113-1．ＣＲＴ（视觉监视器）的更换13-113-2．ＦＤＤ的更换（选购品）13-213-3．ＬＣＤ监视器的更换13-313-3-1.ＬＣＤ监视器的更换13-313-3-2.ＬＣＤ监视器背灯的更换13-613-3-3.RS232C CHANGE PCB ASM的跨接设定13-713-3-4.选购后置监视器(REAR MONITOR OPTION)时的设置及连接13-8 13-4．系统盘的更换13-1013-4-1. SSD的更换13-1013-4-2. HDD的更换方法13-1213-4-3. BIOS的设定13-1313-4-4. 网络的设定（与HLC通讯时设定）13-1613-4-5. KE2000系列系统程序和Flexline DB的安装13-2513-4-6. 系统版本升级要领13-3414电气部14-114-1．电气部的布局14-114-1-1．各部的名称14-114-2．底座上部的布局14-214-2-1．各部的名称14-214-3．电源装置14-314-3-1．電源装置的构成14-314-4．控制装置14-1214-4-1．控制装置的构成14-1214-4-2．CPU基板(40044475) 14-1414-4-3．定位板（40044540）14-1514-4-4．IEEE1394A电路板（40044519）14-1614-4-5．母线联桥接口（40003313）14-1714-4-6．SAFETY基板(40044553) 14-1814-4-7．BASE FEEDER 基板组（40001941）14-2214-4-8．Ｉ／Ｏ控制基板组件（40001943）14-2414-4-9．LIGHT CTRL基板组件（40001904）、LIGHT CTRL基板（50）组件（40001918）的调整14-2514-4-10．IP-X3R电路板组A（40052359，KE-2070用）、IP-X3R电路板组B（40052360，KE-2080用）14-2614-4-11．XY中继电路板（40044557）14-2714-5．ＸＹ装置14-2814-5-1．ＸＹ装置构成14-2814-5-2．XY伺服放大器的显示器显示14-2914-6．Ｚ／θ装置14-3014-6-1．Ｚ／θ装置的构成14-3014-6-2．LED显示14-3114-7．传送装置14-3214-7-1．传送装置的构成14-3214-7-2．ＣＡＲＲＹ中转基板的调整14-3914-7-3．步进驱动器的调整14-4014-8．贴装头装置14-4214-8-1．贴装头装置的使用基板14-4214-8-2．贴装头部基板的调整14-4214-9．护罩关系14-4714-9-1．操作装置的构成14-4714-9-2．操作电路基板组件（40001953）、操作电路基板组件[EN] （40001954）的跨接设定14-4714-9-3．操作ＳＷ电路基板开关的安装14-4914-10．ＵＰＳ（40003292）14-5514-10-1．确认ＵＰＳ电池(E9659729A000)电压14-5514-10-2. ＵＰＳ电池的更换14-5614-11．AC输入装置保险丝的更换方法14-5915 自動基板幅調整15-115-1．ＡＷＣ支架的组装15-115-2．向主体的安装15-215-2-1．ＡＷＣ支架的安装15-215-2-2．ＡＷＣ支架的安装15-315-3．原点ＳＷ．配件的安装15-415-4．支撑销检测传感器15-515-4-1．支撑销检测传感器的安装15-515-5．支撑销检测传感器的束线15-715-5-1．支撑销检测传感器的安装(束线) 15-715-5-2．支撑销检测传感器的安装(束线) 15-815-6．传感器调整15-915-7．驱动器支架的安装15-915-8．驱动器的设定15-1015-9．支撑销探测头的安装15-11 16供料器部位标尺16-116-1. ＦＰＩ（前）的拆卸16-1 16-2. ＦＰＩ（后）的拆卸16-2 17 KE2070／2080夹具表17-1。

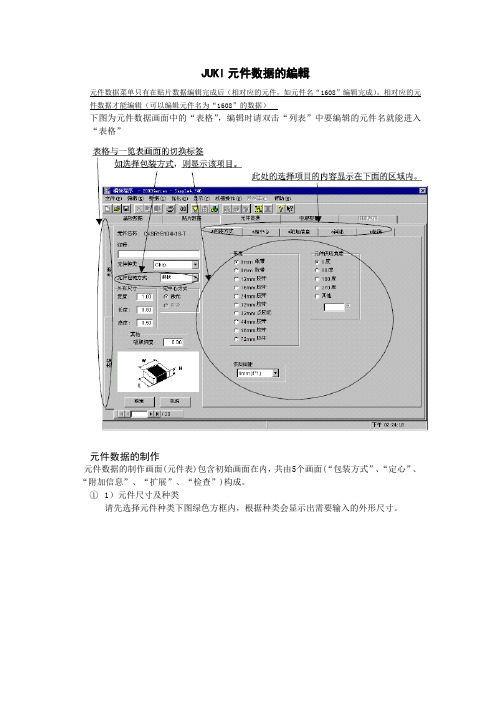

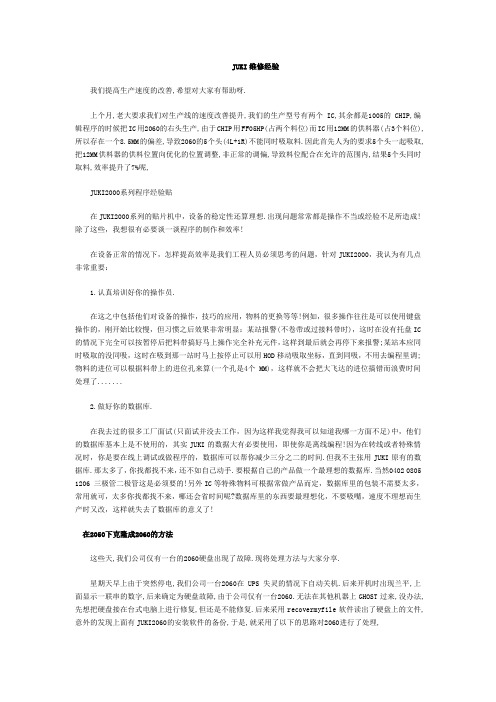

JUKI维修经验我们提高生产速度的改善,希望对大家有帮助呀.上个月,老大要求我们对生产线的速度改善提升,我们的生产型号有两个IC,其余都是1005的CHIP,编辑程序的时候把IC用2060的右头生产,由于CHIP用FF05HP(占两个料位)而IC用12MM的供料器(占3个料位),所以存在一个8.5MM的偏差,导致2060的5个头(4L+1R)不能同时吸取料.因此首先人为的要求5个头一起吸取,把12MM供料器的供料位置向优化的位置调整,非正常的调偏,导致料位配合在允许的范围内,结果5个头同时取料,效率提升了7%呢,JUKI2000系列程序经验贴在JUKI2000系列的贴片机中，设备的稳定性还算理想.出现问题常常都是操作不当或经验不足所造成!除了这些，我想很有必要谈一谈程序的制作和效率!在设备正常的情况下，怎样提高效率是我们工程人员必须思考的问题，针对JUKI2000，我认为有几点非常重要：1.认真培训好你的操作员.在这之中包括他们对设备的操作，技巧的应用，物料的更换等等!例如，很多操作往往是可以使用键盘操作的，刚开始比较慢，但习惯之后效果非常明显：某站报警(不卷带或过接料带时)，这时在没有托盘IC 的情况下完全可以按暂停后把料带搞好马上操作完全补充元件，这样到最后就会再停下来报警;某站本应同时吸取的没同吸，这时在吸到那一站时马上按停止可以用HOD移动吸取坐标，直到同吸，不用去编程里调;物料的进位可以根据料带上的进位孔来算(一个孔是4个MM)，这样就不会把大飞达的进位搞错而浪费时间处理了.......2.做好你的数据库.在我去过的很多工厂面试(只面试并没去工作，因为这样我觉得我可以知道我哪一方面不足)中，他们的数据库基本上是不使用的，其实JUKI的数据大有必要使用，即使你是离线编程!因为在转线或者特殊情况时，你是要在线上调试或做程序的，数据库可以帮你减少三分之二的时间.但我不主张用JUKI原有的数据库.那太多了，你找都找不来，还不如自己动手.要根据自己的产品做一个最理想的数据库.当然0402 0805 1206 三极管二极管这是必须要的!另外IC等特殊物料可根据常做产品而定，数据库里的包装不需要太多，常用就可，太多你找都找不来，哪还会省时间呢?数据库里的东西要最理想化，不要吸嘴，速度不理想而生产时又改，这样就失去了数据库的意义了!在2050下克隆成2060的方法这些天,我们公司仅有一台的2060硬盘出现了故障.现将处理方法与大家分享.星期天早上由于突然停电,我们公司一台2060在UPS失灵的情况下自动关机.后来开机时出现兰平,上面显示一联串的数字,后来确定为硬盘故障,由于公司仅有一台2060.无法在其他机器上GHOST过来,没办法,先想把硬盘接在台式电脑上进行修复,但还是不能修复.后来采用recovermyfile软件读出了硬盘上的文件,意外的发现上面有JUKI2060的安装软件的备份,于是,就采用了以下的思路对2060进行了处理,1、首先,准备一个新的硬盘,2,在一台同操作系统为NT的2050上对硬盘进行成功GHOST3.将GHOST的硬盘上的有关JKUI2050方面的文件全部给删了,大家在删文件时可千万要悠着点，不要错删或多删，否则有可能不能成功引寻2060系统，只在将目录为JUKI下面的给咔嚓了就行了，尽量少删，DB文件尽量保住，以便在安装2060系统后能使用此DB.当然，不小心删了也没多大关系，DB在论坛上有，下一个安装下也行.4、将JUKI2060的备份系统文件拷到目标硬盘上，5、将GHOST的盘接在2060上启动到操用系统NT下6、安装JUKI2060的系统文件，7、导入机器参数。
