通信线路勘察设计要点

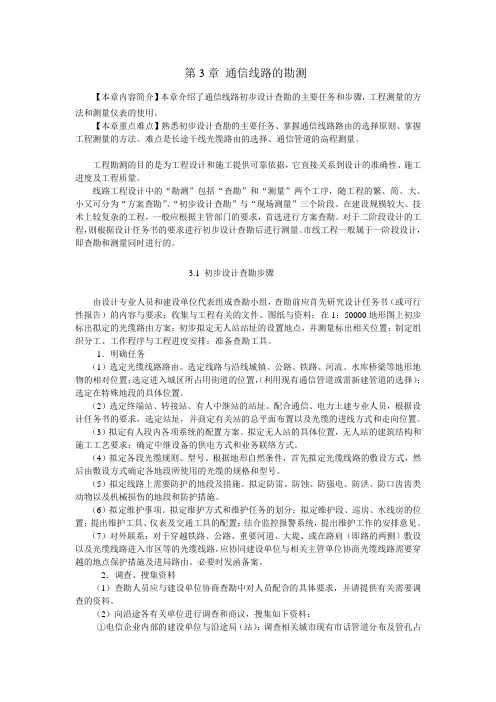

第3章通信线路的勘测【本章内容简介】本章介绍了通信线路初步设计查勘的主要任务和步骤，工程测量的方法和测量仪表的使用。

【本章重点难点】熟悉初步设计查勘的主要任务、掌握通信线路路由的选择原则、掌握工程测量的方法。

难点是长途干线光缆路由的选择、通信管道的高程测量。

工程勘测的目的是为工程设计和施工提供可靠依据，它直接关系到设计的准确性、施工进度及工程质量。

线路工程设计中的“勘测”包括“查勘”和“测量”两个工序，随工程的繁、简、大、小又可分为“方案查勘”、“初步设计查勘”与“现场测量”三个阶段。

在建设规模较大、技术上较复杂的工程，一般应根据主管部门的要求，首选进行方案查勘。

对于二阶段设计的工程，则根据设计任务书的要求进行初步设计查勘后进行测量。

市线工程一般属于一阶段设计，即查勘和测量同时进行的。

3.1 初步设计查勘步骤由设计专业人员和建设单位代表组成查勘小组，查勘前应首先研究设计任务书（或可行性报告）的内容与要求；收集与工程有关的文件、图纸与资料；在1：50000地形图上初步标出拟定的光缆路由方案；初步拟定无人站站址的设置地点，并测量标出相关位置；制定组织分工、工作程序与工程进度安排；准备查勘工具。

1．明确任务（1）选定光缆线路路由。

选定线路与沿线城镇、公路、铁路、河流、水库桥梁等地形地物的相对位置；选定进入城区所占用街道的位置，（利用现有通信管道或需新建管道的选择）；选定在特殊地段的具体位置。

（2）选定终端站、转接站、有人中继站的站址。

配合通信、电力土建专业人员，根据设计任务书的要求，选定站址，并商定有关站的总平面布置以及光缆的进线方式和走向位置。

（3）拟定有人段内各项系统的配置方案。

拟定无人站的具体位置，无人站的建筑结构和施工工艺要求；确定中继设备的供电方式和业务联络方式。

（4）拟定各段光缆规则、型号。

根据地形自然条件，首先拟定光缆线路的敷设方式，然后由敷设方式确定各地段所使用的光缆的规格和型号。

（5）拟定线路上需要防护的地段及措施。

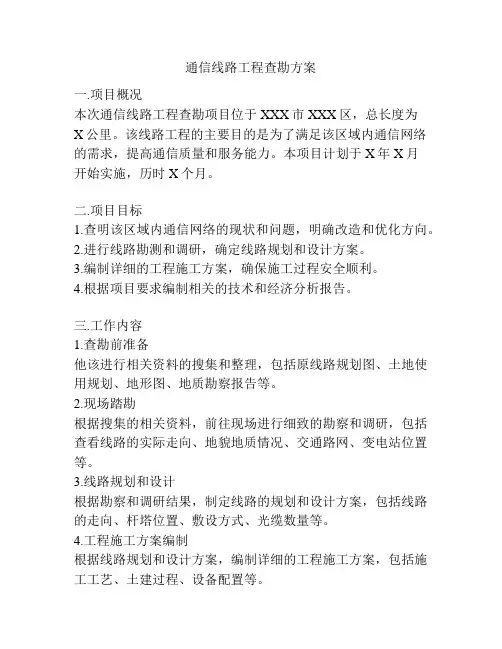

通信线路工程查勘方案一.项目概况本次通信线路工程查勘项目位于XXX市XXX区，总长度为X公里。

该线路工程的主要目的是为了满足该区域内通信网络的需求，提高通信质量和服务能力。

本项目计划于X年X月开始实施，历时X个月。

二.项目目标1.查明该区域内通信网络的现状和问题，明确改造和优化方向。

2.进行线路勘测和调研，确定线路规划和设计方案。

3.编制详细的工程施工方案，确保施工过程安全顺利。

4.根据项目要求编制相关的技术和经济分析报告。

三.工作内容1.查勘前准备他该进行相关资料的搜集和整理，包括原线路规划图、土地使用规划、地形图、地质勘察报告等。

2.现场踏勘根据搜集的相关资料，前往现场进行细致的勘察和调研，包括查看线路的实际走向、地貌地质情况、交通路网、变电站位置等。

3.线路规划和设计根据勘察和调研结果，制定线路的规划和设计方案，包括线路的走向、杆塔位置、敷设方式、光缆数量等。

4.工程施工方案编制根据线路规划和设计方案，编制详细的工程施工方案，包括施工工艺、土建过程、设备配置等。

5.技术经济分析报告编制根据项目要求，对线路工程进行技术和经济分析，编制相关报告。

四.工作过程1.项目启动组织相关人员进行项目启动会议，明确任务分工、工作安排和目标要求。

2.查勘前准备搜集和整理相关资料，准备勘察所需工具和设备。

3.现场踏勘组织工作人员前往现场进行细致的勘察和调研，记录现场情况和采集相关数据。

4.线路规划和设计根据勘察和调研结果，制定线路的规划和设计方案，并进行详细的计算和图纸制作。

5.工程施工方案编制根据线路规划和设计方案，编制详细的工程施工方案，确保施工过程安全顺利。

6.技术经济分析报告编制根据项目要求，对线路工程进行技术和经济分析，编制相关报告，提供决策依据。

7.项目验收组织项目验收并提交相关报告，确保工程质量和进度符合要求。

五.工作计划1.查勘前准备：X天2.现场踏勘：X天3.线路规划和设计：X天4.工程施工方案编制：X天5.技术经济分析报告编制：X天6.项目验收：X天六.工作保障措施1.组建专业的查勘团队，人员配备合理，具备相应的勘察和设计经验。

第三节通信线路工程质量控制一、通信线路工程勘察设计的特殊要求（一）勘察过程应注意的问题1.通信线路路由的选择应注意：（1）必须实地查勘，收集相关资料，经过多方案技术经济比较，选择合理的线路布局和路由；（2）应选取短直、安全、固定、敷设和维护方便的路由，避免走回头线；（3）要充分考虑原有通信管道、通信杆路、通信光、电缆设备的合理利用，以及将来扩建、调整和割接工作的方便，把线路组成一个灵活、稳定而又经济的网络；（4）选择的线路路由应符合城建和土地部门的规定。

同时应考虑路由建筑技术的各种条件，保证技术上的可靠性和经济合理性。

2.通信杆路的确定应注意：（1）在野外应尽量取直，减少角杆，特别避免不必要的迂回和 S弯；杆路在城镇应随街道形状立杆，不应强取直线、往返穿越街道。

避免在狭窄曲折的街道上设置杆路；（2）应尽量减少与高压输电线穿越、平行和接近，以保证通信和施工、维护人员的安全；（二）设计过程应注意的问题1.架空杆路设计1.架空杆路与其他管线、建筑物、树木等净距应符合本地通信线路工程设计规范和长途通信光缆工程设计规范的规定。

2.角杆和终端杆的位置，应考虑有无设置拉线和撑杆的地方和能否满足技术要求。

3.在跨越河流、山谷或其他障碍物当杆距在轻、中负荷区超过100～150m，重、超重负荷区超过80～100m时应设置长杆档飞线跨越。

长杆档跨越装置应根据现场的气象条件、地质土壤和杆线荷载情况，核算杆线强度，并绘制跨越断面施工图和辅助吊线垂度表。

线路负荷区的划分,应根据气象条件按表 8-3-1确定。

表 8-3-1 划分线路负荷区的气象条件注：1、冰凌的密度为 0.9g/cm 3,如果是冰霜混合体，可按其厚度的 1/2折算为冰厚。

2、昀大风速应以气象台自动记录10分钟的平均昀大风速为计算依据。

3、本表摘自《长途通信光缆线路工程设计规范》YD 5102-2005表6.6.11.电杆应避免在以下地点设立：2.)有碍交通、影响市容或影响主要公共建筑物立面美观；3.)在河流岸边容易遭到冲刷或坍塌的地段；4.)电杆的位置有可能损害地面或地下建筑物、设施时。

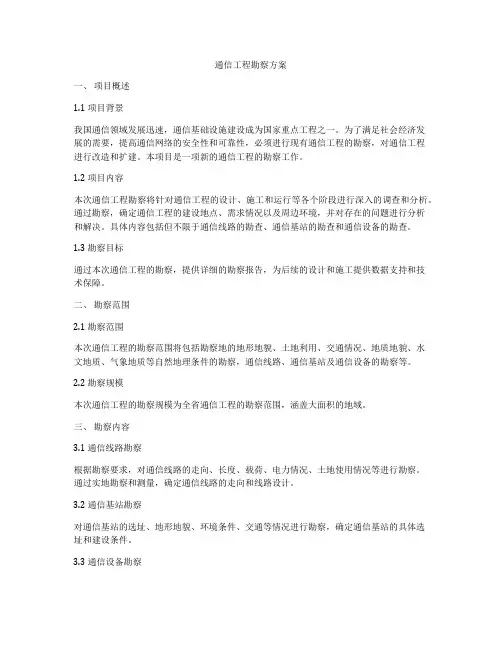

通信工程勘察方案一、项目概述1.1 项目背景我国通信领域发展迅速，通信基础设施建设成为国家重点工程之一。

为了满足社会经济发展的需要，提高通信网络的安全性和可靠性，必须进行现有通信工程的勘察，对通信工程进行改造和扩建。

本项目是一项新的通信工程的勘察工作。

1.2 项目内容本次通信工程勘察将针对通信工程的设计、施工和运行等各个阶段进行深入的调查和分析。

通过勘察，确定通信工程的建设地点、需求情况以及周边环境，并对存在的问题进行分析和解决。

具体内容包括但不限于通信线路的勘查、通信基站的勘查和通信设备的勘查。

1.3 勘察目标通过本次通信工程的勘察，提供详细的勘察报告，为后续的设计和施工提供数据支持和技术保障。

二、勘察范围2.1 勘察范围本次通信工程的勘察范围将包括勘察地的地形地貌、土地利用、交通情况、地质地貌、水文地质、气象地质等自然地理条件的勘察，通信线路、通信基站及通信设备的勘察等。

2.2 勘察规模本次通信工程的勘察规模为全省通信工程的勘察范围，涵盖大面积的地域。

三、勘察内容3.1 通信线路勘察根据勘察要求，对通信线路的走向、长度、载荷、电力情况、土地使用情况等进行勘察。

通过实地勘察和测量，确定通信线路的走向和线路设计。

3.2 通信基站勘察对通信基站的选址、地形地貌、环境条件、交通等情况进行勘察，确定通信基站的具体选址和建设条件。

3.3 通信设备勘察对通信设备的品牌、型号、功能、安装条件等情况进行勘察，提供通信设备的详细信息和技术参数。

3.4 环境勘察对勘察地的环境因素进行勘察，包括土地利用、地质地貌、交通情况、水文地质、气象地质等自然地理条件的勘察，为勘察结果的科学性提供依据。

四、勘察方法4.1 实地勘察通过实际走访和实地测量，对勘察地进行详细测量和勘察，获得真实、准确的数据。

4.2 调查研究通过文献查询和资料收集，对勘察地区的相关信息进行调查研究，获取勘察所需的详细资料。

4.3 实验分析通过实验室实验和数据分析，对勘察地的土壤、地形地貌、地质地貌、水文地质等方面进行详细分析和鉴定，为勘察结果的准确性提供依据。

浅谈通信传输线路的勘察与设计通信传输线路的勘察与设计是确保通信网络顺利运行的重要环节。

本文将从勘察的重要性、主要内容和设计原则三个方面进行浅谈。

首先，通信传输线路的勘察是确保通信网络稳定运行的基础。

在勘察过程中，我们可以了解到现有线路的状况和性能，包括线路长度、传输速率、信号质量等。

通过对现有线路的勘察和评估，可以及时发现问题并采取相应的措施，保证通信网络的正常运行。

其次，通信传输线路的勘察主要包括线路的环境状况、布线情况、线路负载等内容。

在环境状况方面，主要考察线路所处环境的温度、湿度、电磁辐射等因素，以及是否存在可能对线路造成干扰的设备或电源。

在布线情况方面，需要了解线路的长度、走向、穿越的区域和障碍物等情况，以便根据实际情况选择合适的线缆类型和敷设方式。

此外，还需要考察线路的负载情况，包括传输的数据量、频率等因素，以便确定线路的容量和传输速率。

最后，通信传输线路的设计应遵循一些基本原则。

首先，要根据实际需要合理选择线缆类型和敷设方式，以满足通信传输的要求，并考虑后期维护和升级的方便性。

其次，要根据线路的负载情况合理配置传输设备，以确保传输速率和信号质量稳定。

此外，还需要考虑线路的备份和冗余配置，以提高网络的可靠性和容错能力。

最后，要合理考虑线路的安全性和保密性，采取必要的措施防止线路被非法侵入或窃取通信信息。

综上所述，通信传输线路的勘察与设计是建立稳定通信网络的必要步骤。

通过勘察，可以了解线路的实际状况和性能，为网络的设计提供依据；而设计的要点则包括选择适合的线缆和敷设方式、合理配置传输设备以及考虑网络的安全性等。

通过合理的勘察与设计，可以确保通信网络的正常运行和发挥更好的传输效果。

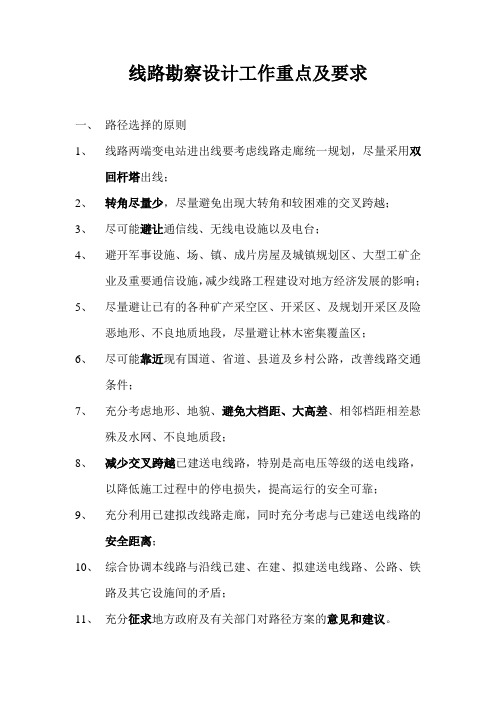

线路勘察设计工作重点及要求一、路径选择的原则1、线路两端变电站进出线要考虑线路走廊统一规划，尽量采用双回杆塔出线；2、转角尽量少，尽量避免出现大转角和较困难的交叉跨越；3、尽可能避让通信线、无线电设施以及电台；4、避开军事设施、场、镇、成片房屋及城镇规划区、大型工矿企业及重要通信设施，减少线路工程建设对地方经济发展的影响；5、尽量避让已有的各种矿产采空区、开采区、及规划开采区及险恶地形、不良地质地段，尽量避让林木密集覆盖区；6、尽可能靠近现有国道、省道、县道及乡村公路，改善线路交通条件；7、充分考虑地形、地貌、避免大档距、大高差、相邻档距相差悬殊及水网、不良地质段；8、减少交叉跨越已建送电线路，特别是高电压等级的送电线路，以降低施工过程中的停电损失，提高运行的安全可靠；9、充分利用已建拟改线路走廊，同时充分考虑与已建送电线路的安全距离；10、综合协调本线路与沿线已建、在建、拟建送电线路、公路、铁路及其它设施间的矛盾；11、充分征求地方政府及有关部门对路径方案的意见和建议。

二、外业收资：1、参与人：电气专业1人、地质专业1人2、使用工具：手执GPS，地质锤等3、工作内容及要求：1）与业主沟通，提前收集两端进出线总平面布置图，初步确定进出线方案，现场核实线路两端变电站总平面布置图，现场确定进出线方案；2）室内初步收集线路沿线区域水文、气象、地质条件，现场核实并补充完善，保证说明书中的相关章节是有依据的、合理的、有说服力的；3）终端变电站，收集线路近期及远期输送容量的情况，以及变电站近期及远期规模情况；4）中间变电站，收集线路近期及远期输送容量情况；5）用手执GPS，到现场定点；6）测量两端进出线方案的相关数据，如电缆长度、终端塔距门架的距离和进线夹角，门架的高程等。

7）选择两个可行的路径方案，两个路径方案沿线必须大致走一遍，在航测图上标示出线路起止点变电站位置、两个方案重要交叉跨越点、规划区范围等；8）在google地图上对路径方案进行优化；9）规划出杆塔型式及数量；10）在航测图上标示出推荐路径方案和比较路径方案，并对两个路径方案做详细的技术比较。

通信线路勘察设计要点1. 引言通信线路勘察设计是通信网络规划和建设的重要环节。

合理的线路设计可以确保通信信号的稳定传输，提高通信系统的可靠性和性能。

本文将介绍通信线路勘察设计的要点，包括线路选址、地质勘查、线路布设等。

2. 线路选址线路选址是指确定通信线路的具体走向和位置。

在线路选址时，需要考虑以下几个方面：2.1 地理环境地理环境包括地形、地貌、水系等因素。

需要选择地形平坦、地貌稳定的地区，避免地形复杂或易发生自然灾害的区域。

同时，需要考虑水系的影响，避免线路过度接近河流等水域。

2.2 道路或铁路条件通信线路通常沿着道路或铁路布设，因此需要考虑道路或铁路的条件。

选择道路或铁路平整、通行便捷的区域，避免因道路狭窄或道路工程施工等原因影响线路的敷设和维护。

2.3 地域保护和管制区域在线路选址时，需要考虑地域保护和管制区域的限制。

避免线路穿越自然保护区、军事禁区等受限区域，确保线路的合法性和安全性。

3. 地质勘查地质勘查是通信线路勘察设计的重要环节之一。

通过地质勘查，可以了解勘察地区的地质条件，为线路的敷设和维护提供参考。

地质勘查需要关注以下几个方面：3.1 地质结构地质结构包括地层结构、断裂带等因素。

需要了解地层的稳定性、断裂带的发育情况等，避免线路经过地质结构不稳定的区域。

3.2 地质灾害地质灾害包括地震、滑坡、泥石流等自然灾害。

需要通过地质勘查，了解勘察地区的地质灾害风险，并针对性地采取相应的防灾措施，确保线路的安全性。

3.3 地下水位需要了解地下水位的深度和变化规律，避免线路埋设在地下水位较高或变化较大的区域，防止地下水对线路的影响。

4. 线路布设线路布设是通信线路勘察设计的关键环节。

合理的线路布设可以提高线路的稳定性和可靠性。

线路布设需要考虑以下几个方面：4.1 线路走向线路走向应根据勘察地区的具体情况进行确定，避免线路经过地质灾害易发区、地下管线区域等。

4.2 线路距离线路的长度应尽量短，避免信号传输的损耗和延迟。

通信线路的勘察及设计要点探讨发布时间：2021-06-17T02:21:38.934Z 来源：《现代电信科技》2021年第1期作者：罗蒋华[导读] 近年来，通信传输线路是支撑整个运行网络的基础，为了保障通信系统的良好运行，需要在传输线路勘察与设计阶段选择最优的勘察线路和设计方式。

（广西通信规划设计咨询有限公司广西南宁 530000）摘要：近年来，通信传输线路是支撑整个运行网络的基础，为了保障通信系统的良好运行，需要在传输线路勘察与设计阶段选择最优的勘察线路和设计方式。

通信线路在通常设计过程中，优先考虑利用现有资源，在满足安全与施工的前提下，节省投资，达到传输线路运营的目的。

关键词：通信线路；勘察；设计要点引言伴随着我国迎来商用5G时代，以及“一带一路”战略对我国通信行业带来的大量机遇，无论是新建线路，还是现有线路的扩容，都需要详细研究通信线路的设计应用要求与勘察规范。

可靠稳定的通信线路不仅可以极大地方便人们的沟通与交流，同时也可以带来巨大的经济效益，促进生产要素的互联协同，进而助力经济社会的健康发展。

1通信传输线路概述①通信传输线路的概念。

通信传输线路即为通过人为搭建的物理线路，实现传输通信系统的发射端发射的电磁波信号的目的，其中电磁波作为信息传输的媒介，用来携带实际的编码信息。

无数的通信线路可以组成通信网络，使得身处不同地区的人们可以进行信息沟通。

可见，通信传输线路是通信网络系统可以实现正常工作的基础。

在通信线路的施工前，需要专业勘察人员亲自去施工地区进行现场勘探并结合勘探资源给出具体的线路设计意见，最终由设计团队设计落实施工方案。

可见勘探与设计是线路施工前的重要一环，对顺利施工与安全稳定运营具有重要价值。

②通信传输线路的分类。

目前，我国设计搭建的通信线路主要以光缆与电缆两种形式存在，两者具有不同的优势与劣势，适用于不同的应用场景，在选用时要结合当地的通信需求与经济预算做出权衡。

相比电缆而言光缆的施工难度小，且成本低，适用于对通信条件要求不高的场景。

有线通信线路勘察设计探讨摘要：本文针对有线通信线路勘察设计进行综述和探讨。

首先介绍有线通信的定义和发展历程，然后从勘察设计的角度阐述有线通信线路的勘察过程、设计要点、勘察设备和技术手段，以及勘察后的数据处理。

最后结合实际项目，分析勘察设计中的问题及解决方法，并对未来有线通信线路勘察设计提出相关建议。

关键词：有线通信线路；勘察设计；数据处理；技术手段。

1. 引言有线通信是指利用传输介质传送信息，包括电话、传真、电报等，是人类历史上最重要的通信方式之一。

它的出现划分了人类社会通信史的时代，给人们的生产和生活带来了极大的便利。

有线通信线路勘察设计是有线通信系统建设的重要环节，其正确与否直接影响到系统的运行质量和效益。

本文将从有线通信的定义和发展历程入手，重点分析有线通信线路的勘察设计。

2. 有线通信的定义和发展历程有线通信是指利用金属线、光纤等传输介质传送信息的一种通信方式。

它不仅具备传递距离长、信号质量稳定的优点，而且可以通过多路复用技术实现同一传输介质上的多条通信线路，大大提高了通信效率。

有线通信的历史可以追溯到19世纪初，那时主要采用电报进行通信。

在此基础上，电话技术的发明与应用，为有线通信的发展打下了坚实基础。

20世纪后期，光纤通信技术逐渐成熟，并逐渐取代了传统的金属线通信方式。

3. 有线通信线路的勘察设计有线通信线路勘察设计是指根据通信系统的技术要求和建设条件，对通信线路沿线环境、地质地形、人工构筑物和既有管线等情况进行勘察，制定合理、完整的线路设计方案的过程。

勘察是有线通信线路建设的前期基础工作，直接影响线路的走向、结构、杆塔设置等。

设计则是根据勘察结果，制定出合理的线路建设方案，包括线路选址、通信线缆规格及接头等的确定，以及杆塔形式、设置、高度、线间距等的尺寸设计，使线路能够满足技术要求和建设条件的要求。

3.1 勘察过程勘察过程包括预勘察、现场勘察，主要包括路线预选、调查备案、土地准备、各类审批等过程。
