相、线电流、电压的概念及三相电路功率的计算

单相、三相交流电路功率计算公式
三相电中的电功率的计算公式：1.732*线电压U*线电流I*功率因数COSΦ
【P=√3×线电压U(380V)×线电流I×功率因数COSΦ】
三相电电器的总功率等于：3*相电压*相电流*功率因数COSΦ
【P= 3×相电压U(220V)×相电流I×功率因数COSΦ】
单相电中的电功率的计算公式：电压U*电流I【P=U×I】
星形的相电压是每项火线对地线为220V，线电压是ABC三相火线分别间的电压为380V。

星形（Y）接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。

星形接法：P=（U相*I相*cosφ）* 3 =（220*I*cosφ）* 3 =380/根号3 *cosφ *3 ==√3UICOSΦ星形时线电流=相电流，线电压=相电压的根号三倍。

三角形(△)接法的负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；
三角接法：P=380v*I线*COSΦ=380v* √3 I相COSΦ = √3UICOSΦ
三角时线电流=相电流的根号三倍，相电压=线电压。

由于三相电源相线之间电压为380V，相线与中线之间电压为220V。

将三个负荷（一般为相等的负荷）连接在相线之间（每两相之间接一个负载），为三角形接法；将三个符合接在三根相线与中线之间（同样每个相线到中线连接一个负载）为星型接法。

可以看出，三角形接法每个负载两端所加电压为380V，星型接法则为220V；因此，前者负载输出功率大，后者较小。

同时，三角形接法对负载的耐压要求相应也较高。

单相、三相交流电路功率计算公式单相电路工程公式单位说明有功功率P = UI coscp = S coscp w u x—相电压M)I x -相电流(A)%.-线电压⑺线电流(A)cos °-每相的功率因数2匕匕每相的有功功率Q A2c每相的无功功率视在功率S = UI VA无功功率Q = UI sin(p var功率因数P P cos(p =—=——S UI三相对称电路有功功率P = 3Ux【x cos(p = J3U J cos.W 视在功率S=3Uxlx =M U J L VA 无功功率Q = 3U x I x sin (p = \[3Uj /z sin (p var 功率因数P cos(p =—线电压、线电流相电压、相电流换算Y U L =闻X 】L=1XA U L=U x I L = 4^1 x三相不对称电路有功功率P = P A+P B+P C无功功率Q =Q A +Q B+ Qc相电压：三相电源中星型负载两端的电压称相电压.用UA、UB、UC表示.相电流：三相电源中流过每相负载的电流为相电流,用IAB、IBC、ICA表示.线电压：三相电源中,任意两根导线之间的电压为线电压,用UAB、UBC、UCA表示.线电流：从电源引出的三根导线中的电流为线电流,用IA、IB、IC表示.如果是三相三线制,电压电流均采用两个互感器,按V/v接法,测量结果为线电压和线电流；如果是三相四线制：1、电压可采用V/v接法,电流必须采用Y/y接法,测量结果为线电压和线电流,线电流也等于相电流.2、电压和电流均采用Y/y接法,测量结果为相电压和相电流,相电流也等于线电流.Y/y接法时,电压互感器一次接在火线及零线之间,每个电压互感器二次输出接一个独立仪表.每根火线穿过一个电流互感器,每个电流互感器二次输出接一个独立仪表.电压V/v接法时,电压互感器一次接在火线之间,二次分别连接一个电压表,如需测量另一个线电压,可将两个互感器的二次输出的n端连接在一起,a、b端连接第三个电压表.电流V/v接法时,两根火线分别穿过一个电流互感器,每个互感器的二次分别接一个电流表,如需测量第三个线电流,可将两个的s2端连接在一起,与两个互感器的s1端一起共三个端子,另外,将三个电流表的负端连在一起, 其它三个端子分别与上述三个端子连接在一起.三相电流计算公式I=P/(U* 1.732)所以1000W的线电流应该是1.519Ao功率固定的情况下,电流的大小受电压的影响,电压越高,电流就越小,公式是I=P/U当电压等于220V时,电流是4.545A,电压等于380V时,电流是2.63A,以上说的是指的单相的情况.380V三相的时候,公式是I=P/(U* 1.732), 电流大小是1.519A三相电机的电流计算I=P/(1.732*380*0.75)式中：P是三相功率(1.732是根号3) 380是三相线电压(I是三相线电流)0.75是功率因数,这里功率因数取的是0.75 ,如果功率因数取0.8或者0.9,计算电流还小.电机不是特别先进的都是按0.75计算.按10kW计算：I=10kW/(1.732*380*0.75)=10kW/493.62=20.3 A三相电机必须是三相电源, 10KW电动机工作时,三根电源线上的工作电流都是20.3 A实际电路计算的时候还要考虑使用系数,启动电流等因素来确定导线截面积、空开及空开整定电留.三相电中,功率分三种功率,有功功率P、无功功率Q和视在功率S.电压与电流之间的相位差(①)的余弦叫做功率因数,用符号cos①表示,在数值上,功率因数是有功功率和视在功率的比值,即cos⑴=P/S三种功率和功率因素cos中是一个直角功率三角形关系：两个直角边是有功功率P、无功功率Q,斜边是视在功率S.三相负荷中, 任何时候这三种功率总是同时存在：S?=p2+Q2 S= J(P?+Q2)视在功率S=1.732UI有功功率P=1.732UIcos中无功功率Q=1.732UIsinO 功率因数cos①二P/S根号3,没有软件写不上,用1.732代替系统图Pe：额定功率Pj：计算有功功率Sj：计算视在功率Ij：计算电流Kx：同时系数cos.：功率因数Pj=Kx*Pe Sj=Pj/cos6 单相供电时,Ij=Sj/Ue 三相供电时,Ij=Sj/ V 3Ue电气系统图里的符号是有标准的KM表示交流接触器KA表示中间继电器, 4KT表示时间继电器FR表示热继电器；SQ表示限位开关；SB表示按钮开关；Q表示刀开关；FU表示熔断器；FR表示热继电器LI DZ47-60 16A/2P ZDB-4B-WL1----------- X , ---------------L1L2L3DZ47LE-60 16A/3P/0. 03A ZDB-1B-WL12NH-BV-O. 45/0. 75 L1,N, PE TLB1-63C16/1 ALE-YJ-vl -3x2. 5-KZ17-ACC/WC 0. 8kW 配电箱PF4T1 ZR-BV-3x2. 5-SC20-CC9kW 插座C-03ZR-BV-5x4-SC20-CCI - -------------- L1:表示单相电〔一条火线〕220VLI、L2、L3:表示三相电〔三条火线〕38OVN：表示工作零线,PE：保护线PE线〔简称地线〕DZ：表标空开〔熔断器〕的材质〔塑料外壳式熔断器〕47：设计代号〔产品型号〕LE：表示空开带漏电保护装置.60：表示最高电流〔当电流到达60A时,开关就会自动跳闸断开〕16A：表时壳架等级额定电流ZDB-4B-WL1：电路回路编号〔由自己自由编排〕ZR：表示阻燃电线BV：电线的材质〔铜线〕,是绝缘单根硬铜线3X2.5 ：表标3条2.5平方的电线SC20：直径为20焊接钢管CC：暗敷在天棚顶内TL:一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设:FPC 电缆桥架敷设：CT 金属线槽敷设：MR塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC导线敷设部位的标注沿或跨梁〔屋架〕敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板而敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC照明用途是单相供电如果预算7kW功率,可以从{ 〔7000W功率/220V电压〕/3相}可以得到每一相总电流是10.6A安培每一相总电流是10.6A安培,配给电路电线应该2.5-4平方己经足够了三相电机用途是I电流=P功率〔kW〕 /{ J3xU电压xcos有功功率xu}三相电机的〔I电流〕估算一般是lkW=2A三相的功率计算公式是：P=L732*U* 户COS ① KVA=KW/ COS①三相电机的〔I电流〕估算一般是lkW=2A J 3=1.732DZ47LE系列剩余电流动作断路器百度文库•让每个人平等地提升自我2型号及含义壳架等级额定电流〔32A、63A〕DZ 47LE-口功能代号〔电子式剩余电流动作断路器〕设计代号塑料夕唬式断路器1适用范围DZ47LE系列剩余电流动作断路器适用于交流50Hz或60Hz,额定电压单极两线、两极230V,三极、三极四线、四极400V,额定电流至60A的线路中,当人身触电或电网泄漏电流超过规定值时,剩余电流动作断路器能在极短的时间内迅速切断故障电源,保护人身及用电设备的平安.剩余电流动作断路器具有过载和短路保护功能,可用来保护线路或电动机的过载和短路,亦可在正常情况下作为线路的不频繁转换启动之用. 符合标准：GB 16917.K IEC61009-1o3正常工作条件和安装条件3.1环境温度-5^~40℃, 24h内平均不超过35X：.3.2 海拔高度：安装地点的海拔不超过2000m.3.3 安装类别：II、III级.3.4 污染等级；2级.3.5 安装方式；采用TH35-7,5型钢安装轨安装.安装场所的外磁场任何方向均不应超过地磁场的5倍；剩余电流动作断路器应垂直安装, 3.6安装条件:手柄向上为接通电源位置；安装处应无显著冲击和振动.3.7 接线方式：用螺钉压紧接线.4主要参数及技术性能4.1 主要规格：411 额定电流(In)；壳架等级电流32A为：6A、10A、16A、20A、25A、32A;壳架等级电流63A为：6A、1OA X 16A、20A、25A、32A、40A. 50A. f 412额定剩余动作电流En： 0.03A、0.05A、O.1A S 0.3A；4.1.3按极薮和电流回路分为：..单极两线剩余电流动作断路器(1P+N)；b.两极剩余电流动作断路器(2P)；c.三极剩余电流动作断路器(3P);d.三极四线剩余电流动作断路器(3P+N);e.四极剩余电流动作断路器(4P)；注：a.5A, 10A, 20A, 50A, 100A, 200A, 500A 的试验仅对验证动作时进行,对大于过电流瞬时脱扣范 围下限的电流值不进行试验.b .在山等于C 型或D 型的过电流瞬时脱扣范围下限的电流值进行试验.4.2.6 过电流保护特性见表2序号额定电流INA)起始状态 试验电流 规定时间t预期结果 备注 16~60泠态1.13lnt^lh不脱而423额定剩余接通和分断水平Lmn)： 2000； 424额定剩余不动作电流Mno ： 0.5lAn ； 4.2.5剩余电流动作的分断时间见下表1ln(A)lAn(A)剩余电流等于以下值时分断时间(s)lz\n 2I AH, 5A t 10A, 20A, 50A「5lAn 100A, 200A, 500AlAt b 6~60 0.03, 0.05, 0.1, 0.3 0.10.050.040.040.04表4.2.7 机械电气寿命:电气寿命：2000次,854>=085~0 9;机械寿命：2000次；操作频率：Inw25A 240次/h；ln>25A 120次小;428绝缘耐冲击电压性能各极连接在一起与中性极之间能承受峰值为6000V的冲击电压;各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压.4.2.9剩余电流动作断路器在峰值电流为200A冲击电流,有承受水平,并不引起误动作.4210脱扣特性曲线0.5 1 2 3 4 5 7 K〕】6 20 8 5070100 200l/ln Is0.20.10.050.020.010.0050.002\\\\\\、、\A0 -2^^2 3 4 5 7 10 16 20 30 5070 】00 200l/lnoohooooooX)®lx))oQoo500(5(X21212021524.2.11接线螺钉扭矩应不小于1.5N ♦ m；4.3周围空气温度：周围空气温度最高温度40c t最氐不低于-53 24h平均不超过+35.周围空气温度对断路器的影响见表3.表3 温度七-15 -5 0 10 20 30 40 55额定电流修正系数 1.19 L15 1.13 1.06 1.05 1 0.96 08944安装铜导线选型见表4 主.表4】0及以下 1.510-20 2.520~25 425~32 632-50 1050 ~ 60 165外形及安装尺寸TH35-7.5型安装导轨尺寸极数Umm)- H(mm)lnm=32lnm=631P+N45 i.62 54 4).74 74 :202P 63 3).74 72 3).74 78.3P 90 51.40 103.5〃"•83P+N 99 〃117北77.8^.204P 117 13516G"8,.电机功率电梳配线配管开关接触物继由器线径明线暗线KW HP A ■ iran"rran A A ITOT T A A0.18 0. 25 0.63 4*1.5 16 6\15 3 0. 48^0.72 0.5 7 6 0.37 0. 5 1.1 4*1. 5 16 6\15 3 0.8^1.2 1 13 100.75 1 1.8 4*1.5 16 6X15 3 1.4^2. 2 1.25 16 141.1 1.52.4 4*2.5 20 10\15 3 2. 2^3. 4 1.5 17 141.5 2 3.2 4*2.5 20 15\15 3 「6 2 20 182. 2 3 4. 7 4*2. 5 20 20\30 3 4~6 2. 5 24 203 4 6.5 4*2.5 20 20\30 3 必6 3 25 233.7 5 7.7 4*2.5 20 30\60 3 5飞 4 31 26 5.5 7.5 11.5 4*4 20 30\60 0 F134.5 33 30 7.5 10 15 4*4 20 40\60 4—0 12^18 641 34 11 15 22 3* 6+1*4 25 40\60 4—1 16^22 6.75 41 3715 20 29 3*10+1*6- 32 60\60 N1 2广36 9.5 52 46 18.5 25 35 3*10+1+6 32 80X100 N2 24飞6 10 57 4622 30 41 3*1 S+1*10 32 100\100 N2S "50 15 67 60 30 40 56 3*16+1*10 32 100\100 N3 45% 7 16 73 61 37 50 68 3*25+1*16 40 125X250 N4 53飞0 20 79 71 45 60 83 3*35+1*25 40 175\250 M5 65-95 25 95 80 55 70 103 3*50+1*35 50 200X250 N5 *5~105 35 115 98 60 _80 114 3*70+1*35 50 21M250 N6 &5~125 40 125 108 65 86 124 3*70+1*35 50 200X250 N7 85~125 50 146 123 70 90 133 3*95+1*50 60 200\250 M7 11CT160 65 180 15575 100 139 3*95+1*50 60 225X250 N7 110^160 70 183 156 85 113 162 3*120+1*70 80 250\250 N8 125= 85 95 225 192 95 126 181 3*150+1*95 80 300\400 N8 12521a5 100 230 195 110 150 197 3*150+1*95 R0 3501400 N10 160)40 120 266 224115 153 219 3*150+1*95 80 350X400 Nil 160^240 130 275 235130 173 247 3*150+1*95 80 400X400 Nil 200^300 150 2g5 262 135 180 2E7 7松月400X400 1瓯340 2的155 207 295 国9 5 500X600 240 430180 240 342 7*120 500X600 300 500185 247 352 7*120 600\600 400 610210 280 399 7*1 50 600\600 500 710。

单相三相电路功率计算方法及公式单相电路功率计算方法及公式：1.电流和电压相位相同的负载：单相功率（P）等于电流（I）乘以电压（V），再乘以功率因数（cosθ）。

公式：P = I * V * cosθ2.电流和电压相位不同的负载：单相功率（P）等于电流（I）乘以电压（V），再乘以功率因数（cosθ），再乘以相位差的余弦（cosφ）。

公式：P = I * V * cosθ * cosφ3.电流和电压相位不同且含有谐波的负载：单相功率（P）等于电压（V）的有效值乘以谐波电流的有效值，再乘以功率因数（cosθ），再乘以相位差的余弦（cosφ）。

公式：P = V * I_har * cosθ * cosφ三相电路功率计算方法及公式：1.平衡三相电路：三相总功率（P）等于线电压（V_line）乘以电流（I_line）乘以根号3，再乘以功率因数（cosθ）。

公式：P = V_line * I_line * √3 * cosθ三相总功率（P）等于相电压（V_phase）乘以电流（I_line），再乘以根号3，再乘以功率因数（cosθ）。

公式：P = V_phase * I_line * √3 * cosθ三相总功率（P）等于任意一相的电压（V_phase）乘以相电流（I_phase），再乘以根号3，再乘以功率因数（cosθ）。

公式：P = V_phase * I_phase * √3 * cosθ2.非平衡三相电路：三相总功率（P）等于线电压（V_line）乘以电流（I_line）乘以根号3，再乘以功率因数（cosθ），再乘以三相电流不对称系数（K_i）。

公式：P = V_line * I_line * √3 * cosθ * K_i三相总功率（P）等于相电压（V_phase）乘以电流（I_line），再乘以根号3，再乘以功率因数（cosθ），再乘以三相电流不对称系数（K_i）。

公式：P = V_phase * I_line * √3 * cosθ * K_i三相总功率（P）等于任意一相的电压（V_phase）乘以相电流（I_phase），再乘以根号3，再乘以功率因数（cosθ），再乘以三相电流不对称系数（K_i）。

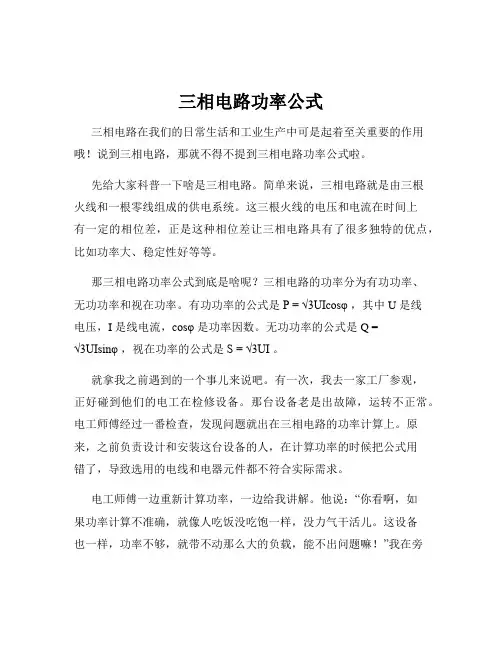

三相电路功率公式三相电路在我们的日常生活和工业生产中可是起着至关重要的作用哦！说到三相电路，那就不得不提到三相电路功率公式啦。

先给大家科普一下啥是三相电路。

简单来说，三相电路就是由三根火线和一根零线组成的供电系统。

这三根火线的电压和电流在时间上有一定的相位差，正是这种相位差让三相电路具有了很多独特的优点，比如功率大、稳定性好等等。

那三相电路功率公式到底是啥呢？三相电路的功率分为有功功率、无功功率和视在功率。

有功功率的公式是P = √3UIcosφ ，其中 U 是线电压，I 是线电流，cosφ 是功率因数。

无功功率的公式是 Q =√3UIsinφ ，视在功率的公式是S = √3UI 。

就拿我之前遇到的一个事儿来说吧。

有一次，我去一家工厂参观，正好碰到他们的电工在检修设备。

那台设备老是出故障，运转不正常。

电工师傅经过一番检查，发现问题就出在三相电路的功率计算上。

原来，之前负责设计和安装这台设备的人，在计算功率的时候把公式用错了，导致选用的电线和电器元件都不符合实际需求。

电工师傅一边重新计算功率，一边给我讲解。

他说：“你看啊，如果功率计算不准确，就像人吃饭没吃饱一样，没力气干活儿。

这设备也一样，功率不够，就带不动那么大的负载，能不出问题嘛！”我在旁边听得津津有味，也深深感受到了正确运用三相电路功率公式的重要性。

再来说说有功功率这个公式里的各个参数。

线电压 U 就是两根火线之间的电压，线电流 I 就是通过火线的电流。

而功率因数cosφ 呢，它反映了电路中电能的利用效率。

功率因数越高，说明电能被有效利用的程度越高，也就越节能。

无功功率虽然不做功，但它对电路的稳定运行也很重要。

如果无功功率不足，会导致电压下降，影响设备的正常运行。

视在功率则是有功功率和无功功率的矢量和，它反映了电源提供的总功率。

在实际应用中，我们要根据具体的情况选择合适的功率公式进行计算。

比如在电力系统的设计和运行中，准确计算三相电路的功率可以帮助我们合理选择变压器、开关设备和电线电缆等，从而提高电力系统的经济性和可靠性。

三相功率计算方法公式（原创实用版6篇）篇1 目录1.三相功率计算的基本概念2.三相功率计算公式3.应用举例4.结论篇1正文一、三相功率计算的基本概念三相功率计算是指在三相交流电路中，根据电路的电压、电流和功率因数等参数，计算出有功功率、无功功率和视在功率等功率参数的方法。

在工业生产和电力系统中，三相交流电路被广泛应用，因此，掌握三相功率计算方法对于电工和工程师来说十分重要。

二、三相功率计算公式1.有功功率（P）的计算公式：P = U × I × cos(θ)其中，P 代表有功功率，单位是 W（瓦特）；U 代表线电压或相电压，单位是 V（伏特）；I 代表线电流或相电流，单位是 A（安培）；cos(θ) 代表功率因数，其值在 0 到 1 之间。

2.无功功率（Q）的计算公式：Q = U × I × sin(θ)其中，Q 代表无功功率，单位是 VAR（伏安）；U、I 和θ的含义同上。

3.视在功率（S）的计算公式：S = U × I其中，S 代表视在功率，单位是 VA（伏安）；U、I 的含义同上。

三、应用举例假设一个三相交流电路的线电压为 380V，线电流为 10A，功率因数为 0.8，我们可以根据上述公式计算出该电路的有功功率、无功功率和视在功率。

有功功率 P = 380V × 10A × 0.8 = 2240W无功功率 Q = 380V × 10A × sin(arccos(0.8)) ≈ 1512VAR 视在功率 S = 380V × 10A = 3800VA四、结论掌握三相功率计算方法，可以帮助我们更好地分析和设计三相交流电路，确保电路的稳定运行和有效利用电能。

篇2 目录1.三相功率计算的基本概念2.三相功率计算公式3.应用实例4.结论篇2正文一、三相功率计算的基本概念三相功率计算是指在三相交流电路中，根据电路的电压、电流和功率因数等参数，计算出有功功率、无功功率和视在功率等功率参数的方法。

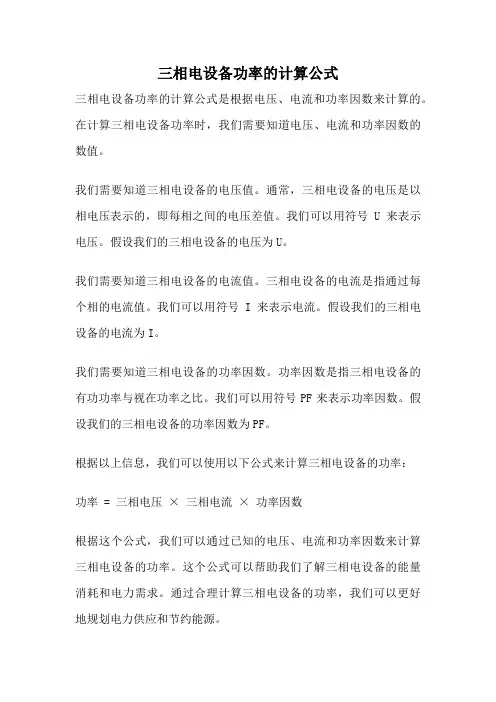

三相电设备功率的计算公式
三相电设备功率的计算公式是根据电压、电流和功率因数来计算的。

在计算三相电设备功率时，我们需要知道电压、电流和功率因数的数值。

我们需要知道三相电设备的电压值。

通常，三相电设备的电压是以相电压表示的，即每相之间的电压差值。

我们可以用符号U来表示电压。

假设我们的三相电设备的电压为U。

我们需要知道三相电设备的电流值。

三相电设备的电流是指通过每个相的电流值。

我们可以用符号I来表示电流。

假设我们的三相电设备的电流为I。

我们需要知道三相电设备的功率因数。

功率因数是指三相电设备的有功功率与视在功率之比。

我们可以用符号PF来表示功率因数。

假设我们的三相电设备的功率因数为PF。

根据以上信息，我们可以使用以下公式来计算三相电设备的功率：
功率 = 三相电压× 三相电流× 功率因数
根据这个公式，我们可以通过已知的电压、电流和功率因数来计算三相电设备的功率。

这个公式可以帮助我们了解三相电设备的能量消耗和电力需求。

通过合理计算三相电设备的功率，我们可以更好地规划电力供应和节约能源。

在实际应用中，我们还需要注意功率的单位。

通常，功率的单位是瓦特（W）或千瓦（kW）。

因此，在计算功率时，我们需要注意将电压和电流的单位转换为标准单位，以确保计算结果准确无误。

三相电设备功率的计算公式是根据电压、电流和功率因数来计算的。

通过正确应用这个公式，我们可以准确计算三相电设备的功率，为电力供应和能源管理提供有力支持。

三相电功率的计算三相交流电功率的计算是电力工程中的重要内容，也是电路分析的基础知识之一、下面将详细讲解三相电功率的计算方法。

一、三相电功率的定义和表示方式根据三相电功率的定义可以得到它的计算公式：P = √3 * U * I * cosθ其中，P为三相电功率，U为电压（伏特），I为电流（安培），cosθ为功率因数。

根据上述公式，可以看出三相电功率与电压、电流以及功率因数有关。

下面将分别介绍这三个参数的具体计算方法。

二、电压的计算方法在三相电路中，通常使用线电压和相电压来表示电压值。

1.线电压（UL）线电压是指三相电路中两相之间的电压差。

在三相电路中，线电压的计算公式为：UL=U/√3其中，UL为线电压，U为相电压。

2.相电压（U）相电压是指三相电路中任意一相与中性点之间的电压差。

在三相电路中，相电压的计算公式为：U=UL*√3其中，U为相电压，UL为线电压。

三、电流的计算方法在三相电路中，总电流和相电流之间存在一定的关系。

具体计算方法如下：1.总电流（I）在三相电路中，总电流的计算公式为：I=IL其中，I为总电流，IL为线电流。

2.线电流（IL）在三相电路中，线电流的计算公式为：IL=I/√3其中，IL为线电流，I为相电流。

3.相电流（I）在三相电路中，相电流的计算公式为：I=IL*√3其中，I为相电流，IL为线电流。

四、功率因数的计算方法功率因数是用来描述电器负载对电路的有功功率的利用程度，是衡量电路的效率和能效的重要指标。

功率因数的计算方法如下：cosθ = P / (√3 * U * I)其中，cosθ为功率因数，P为三相电功率，U为相电压，I为相电流。

五、三相电功率的计算示例下面通过一个实例来分享三相电功率的具体计算方法。

假设一个三相电路中，相电压为400V，相电流为50A，功率因数为0.9，求三相电功率。

步骤一：计算线电压和总电流。

根据上述的计算公式可得：UL=U/√3=400/√3≈230.94VIL=I/√3=50/√3≈28.87A步骤二：计算三相电功率。

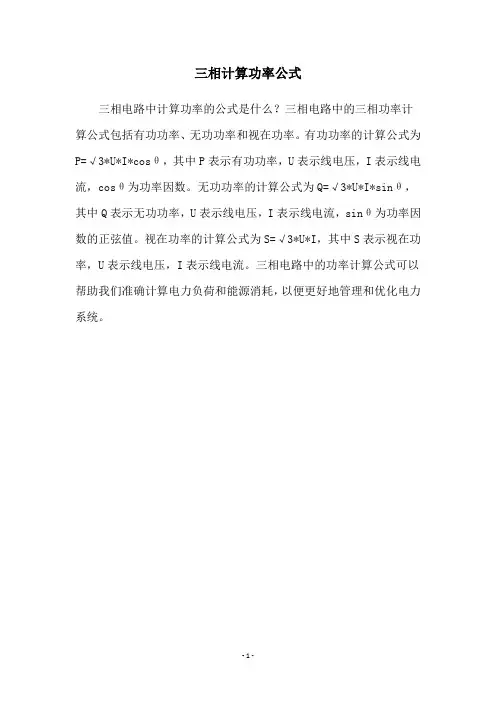

三相计算功率公式
三相电路中计算功率的公式是什么？三相电路中的三相功率计算公式包括有功功率、无功功率和视在功率。

有功功率的计算公式为P=√3*U*I*cosθ，其中P表示有功功率，U表示线电压，I表示线电流，cosθ为功率因数。

无功功率的计算公式为Q=√3*U*I*sinθ，其中Q表示无功功率，U表示线电压，I表示线电流，sinθ为功率因数的正弦值。

视在功率的计算公式为S=√3*U*I，其中S表示视在功率，U表示线电压，I表示线电流。

三相电路中的功率计算公式可以帮助我们准确计算电力负荷和能源消耗，以便更好地管理和优化电力系统。

- 1 -。

三相电的功率计算方法三相电功率计算方法介绍三相电是指由三根相位相差120度的交流电线组成的电力系统。

在使用三相电的过程中，需要计算电路的功率，以保证系统的正常运行和合理分配电力负载。

本文将详细说明三种常用的三相电功率计算方法，以帮助读者更好地理解和应用。

方法一：直接计算直接计算是最基本的三相电功率计算方法，适用于三相电路的平衡负载情况。

具体步骤如下： 1. 找到三相电路中的线电压（即相电压）和线电流（即相电流）的测量值。

2. 分别计算三相电路中每相的功率，使用以下公式：P = sqrt(3) × U × I × cos(θ)，其中P 为功率，U为相电压，I为相电流，θ为相电压与相电流的夹角（即功率因数的角度）。

3. 将三相电路中每相的功率相加，得到总功率。

方法二：使用功率因数功率因数是衡量电路有效功率与视在功率之间比值的参数，通常表示为cos(θ)。

当电路的功率因数小于1时，会导致电力系统的效率下降。

为了提高功率因数，可使用以下方法计算功率： 1. 找到三相电路中的线电压和线电流的测量值。

2. 分别计算三相电路中每相的视在功率和功率因数，使用以下公式：S = sqrt(3) × U × I，cos(θ) = P / S，其中S为视在功率，U为相电压，I为相电流，P为有功功率。

3. 分别计算三相电路中每相的有功功率，使用以下公式：P = S × cos(θ)。

4. 将三相电路中每相的有功功率相加，得到总有功功率。

方法三：使用电流和电压的相位差当三相电路中存在非平衡负载时，即有相位差时，可使用更复杂的方法计算功率： 1. 找到三相电路中的相电压和相电流的测量值。

2. 分别计算三相电路中每相的有功功率，使用以下公式：P = sqrt(3) × U × I × cos(θu - θi)，其中P为有功功率，U为相电压，I为相电流，θu为相电压的相位角，θi为相电流的相位角。

《单相、三相交流电路》功率计算公式￥三相电源一般都是对称的，多用三相四线制三相负载包括：星型负载和三角形负载不对称时：各相电压、电流单独计算，对称时：只需计算一相。

千瓦电流值：220v阻性：1000w/220v= 220v感性：1000w/(220*=380v阻性：1000w/3/220v= 380v感性：I线=1000w/(380**=三相四线制中的零线截面通常选为相线截面的1/2左右。

在单相线路中，零线与相线截面相同。

U相220v×√3=U线380v U相380v×√3=U线660v 220v×3=660v (三角：线电压=相电压=380v)（相电流：(负载上的电流)，用Iab、Ibc、Iac表示。

相电压：任一火线对零线的电压U A、U B、U C 线电流：(火线上的电流)，用I A、I B、I C表示。

线电压：任意两火线间的电压U AB、U BC、U CA星形：I线(IA、IB、IC)=I相(Iab、Ibc、Iac)，U线=380V(UAB、UBC、UCA)=√3×U相(UA、UB、UC=220V)，P相=U相×I相，P总=3P相=√3×U线×I相=√3×U线×I线；三角：I线(IA、IB、IC)=√3×I相(Iab、Ibc、Iac)，U线=380V(UAB、UBC、UCA)=U相(UA、UB、UC)，P相=U相×I相，P总=3P相=√3×I线×U相=√3×I线×U线。

单相电有功功率：P= U相I相cosφ1千瓦=三相电有功功率：P总=3U相I相cosφ=3x220xI相cosφP总=√3U线I线cosφ=线cosφ~三相电1千瓦线电流：IA、IB、IC：=P总/√3U线cosφ=1000kw/(380x√=2A铜线的安全截流量为5-8A/平方毫米，铝线的安全截流量为3-5A/平方毫米。

三相电路线电压,相电压,线电流和相电流的关系1. 引言1.1 概述三相电路是电力系统中常见的一种电路形式，它由三个互相位移120度的正弦交流电压或电流组成。

在实际应用中，我们经常会涉及到三相电路中的线电压、相电压、线电流和相电流这些参数。

理解和掌握这些参数之间的关系对于正确分析和设计电力系统至关重要。

1.2 文章结构本文将围绕三相电路中的线电压、相电压、线电流和相电流这几个概念展开讨论。

首先介绍三相电路的基本概念，包括其简介、线电压和相电压的定义以及二者之间的关系。

接着我们将介绍线电流和相电流的定义以及其与线/相电压之间的关联性分析。

最后，我们将引入四参数模型，并详细介绍计算线/相量之间关系的具体方法。

1.3 目的本文旨在帮助读者深入了解并掌握三相电路中线/相量之间关系的基础知识。

通过对线/相量概念及其关联性进行详细解析，读者可以更好地理解和利用这些参数进行电力系统的分析和设计。

同时，本文还旨在引入四参数模型，为读者提供更为准确和灵活的线/相量计算方法。

2. 三相电路线电压和相电压的概念2.1 三相电路简介在电力系统中，三相电路是最常见的一种形式。

它由三个相位不同的交流电源组成，每个交流电源间隔120度。

这种配置能够提供比单相电路更高效和稳定的功率传输。

2.2 线电压和相电压定义在三相系统中，有两种类型的电压：线电压和相电压。

线电压（或称为外部观测到的总体电压）是指任意两个相邻支路之间的差值。

也就是说，在一个三相系统中，我们可以通过测量任意两个相邻支路之间的差值来得到线电压。

而相电压是指各个支路与共联点（星型连接中的中性点或者三角形连接中的接地点）之间的差值。

换句话说，它是通过测量各个支路与共联点之间的差值来获得。

2.3 线电压和相电压之间的关系在理想情况下，线电压和相电压之间具有简单且直接的关系。

对于Δ型连接，即三角形连接方式，线电压等于根号3乘以相电压。

而对于Y型连接，即星型连接方式，线电压等于相电压。

相线电流电压的概念及三相电路功率的计算相电流（phase current）指的是在三相交流电路中，各个相电源输出的电流。

在三相电路中，有三个相电流，分别称为A相电流、B相电流和C相电流。

每个相电流都代表着一个相电源输出的电流强度。

线电流（line current）指的是在三相交流电路中，通过每条导线的电流。

在三相电路中，有三条相连的导线，分别称为A相导线、B相导线和C相导线。

每条导线上通过的电流强度称为线电流。

电压（voltage）指的是电路中电荷受到的电力作用力的大小。

电压是电势差的体现，以伏特（V）为单位。

在三相电路中，有三路电压，分别为A相电压、B相电压和C相电压。

三相电压之间存在120度的相位差。

三相电路功率的计算：在三相电路中，有三相电压、三相电流和三相功率的概念。

三相功率（three-phase power）是多个相电源输送的功率的总和，也是三个相功率的总和。

三相功率可以通过如下公式计算：三相功率=相电压×相电流×平方根3其中，相电压和相电流可以通过测量仪表获得，平方根3是一个常数，约等于1.732在实际应用中，通常使用有功功率和无功功率来描述三相电路的功率。

有功功率（active power）指的是电路中实际转换成其他形式能量（如机械能、热能等）的功率，以瓦（W）为单位。

无功功率（reactive power）指的是电路中产生电磁场和电磁感应所需的功率，以乏特（VAR）为单位。

三相功率可以分解为有功功率和无功功率的和。

有功功率的计算公式如下：有功功率=相电压×相电流×功率因数其中，功率因数（power factor）是有功功率与视在功率的比值，介于0和1之间。

综上所述，相电流和线电流是描述三相电路中不同电源输出电流的概念，电压是描述电路中电势差的概念。

三相功率的计算可以通过相电压、相电流和功率因数来求解，有功功率和无功功率是描述三相电路功率转换的概念。

相线电流电压的概念及三相电路功率的计算一、相电流、线电流和电压的概念在电力系统中，我们常常会遇到相电流、线电流和电压这些概念。

下面我们来详细解释一下它们的含义。

1.相电流：相电流是指在一个三相电路中每一相电流的大小。

在三相供电系统中，电流是交流式的，可以理解为三个正弦波。

每个相电流的大小是通过电源的输出电流决定的，通常用单位安培(A)进行表示。

每个相电流的大小是相等的，并且每个相位的相位差为120度。

2.线电流：线电流是指在一个三相电路中线电流的大小。

线电流是指通过每一相的电流之和。

在三相供电系统中，线电流可以通过相电流通过几何关系进行计算。

线电流的大小是相电流的根号3倍，也就是线电流等于相电流乘以根号3、线电流通常用单位安培(A)表示。

3.电压：电压是指电路中的电势差。

在三相供电系统中，电压常常被称为相电压。

在三相电路中，每个相电压之间存在120度的相位差。

相电压的大小一般是相等的，它们的幅值由电源的输出电压决定。

相电压通常用单位伏特(V)进行表示。

二、三相电路功率的计算三相电路中的功率通常可以分为有功功率和无功功率。

有功功率是指在电路中转化为有用能量的功率，例如所产生的热、光、机械等能量。

无功功率是指在电路中来回移动的功率，没有被用于产生实际功效的功率，例如所产生的磁场和电场等。

三相电路的有功功率可以通过以下公式计算：P = √3 * U * I * cosφ其中，P表示有功功率，U表示线电压，I表示线电流，φ表示电路的功率因数。

该公式也可以用相电压和相电流进行计算。

三相电路的无功功率可以通过以下公式计算：Q = √3 * U * I * sinφ其中，Q表示无功功率。

总功率可以通过以下公式计算：S=√3*U*I其中，S表示总功率。

在三相电路中，电压和电流的相位差会影响功率的计算，如果相位差是正的，那么功率因数就是正的，说明电路是有功率的；如果相位差是负的，那么功率因数就是负的，说明电路是无功率的；如果相位差是零，那么功率因数就是零，说明电路是纯电阻性负载。

三相功率电压电流公式
三相电是指一种特殊的电流供应方式，其中有三根电源线，每根电源线之间相差120度相位，这样可以提供更稳定的电力供应。

在三相电中，有一些重要的功率、电压和电流公式。

1.三相功率公式：
在三相电路中，有三种功率：有功功率（P），无功功率（Q）和视在功率（S）。

有功功率（P）是电路中实际功率的度量，以瓦特（W）为单位。

无功功率（Q）是电路中失效功率的度量，以VAR（无功）为单位。

视在功率（S）是电路中实际功率和无功功率的总和，以伏特安培（VA）为单位。

三相功率（P）的计算公式如下：
P = √3 * V * I * cos(θ)
其中，√3是3的平方根（约为1.732），V是电压，I是电流，θ是电压和电流之间的相角差（也称为功率因数）。

2.三相电压公式：
在三相电路中，电压可以表示为直角坐标形式的三相电压（V）的矢量和。

三相电压的计算公式如下：
V = V0 * cos(ωt + θ)
其中，V0是电压的最大值，ω是角频率，t是时间，θ是电压的相角偏移。

3.三相电流公式：
在三相电路中，电流可以表示为直角坐标形式的三相电流（I）的矢量和。

三相电流的计算公式如下：
I = I0 * cos(ωt + φ)
其中，I0是电流的最大值，ω是角频率，t是时间，φ是电流的相角偏移。

总结：
三相功率、电压和电流公式是三相电路中的重要公式。

三相功率公式用于计算电路中的有功功率，三相电压公式用于计算电路中的电压，而三相电流公式用于计算电路中的电流。

这些公式对于电力工程师来说非常重要，因为它们可以帮助他们设计和维护三相电路。

三相用电电流计算公式
在三相电路中，为了计算电流的大小以及选择适当的电线和保护设备，有一些公式可以使用。

以下是三相用电电流计算公式：
1. 直流电流转换为三相相电流：
在三相电路中，直流电流可以转换为相电流（I_phase）的公式如下：
I_phase = I_dc / (√3 * V_line)，其中I_dc是直流电流的值，V_line是线电压的值。

这个公式适用于将直流电流转换为每相的相电流的场景。

2. 三相电流之间的关系：
在三相电路中，相电流和线电流之间有一定的关系。

相电流（I_phase）和线电流（I_line）之间的关系可以通过以下公式计算：
I_line = √3 * I_phase。

换句话说，相电流的值乘以√3就是线电流的值。

3. 三相功率的计算：
三相功率（P_phase）可以通过以下公式计算：
P_phase = √3 * V_line * I_phase * power factor。

其中V_line是线电压的值，I_phase是相电流的值，功率因数（power factor）是电路的功率因数。

以上是三相用电电流计算公式的简要描述。

使用这些公式，可以更好地理解和计算三相电路中的电流，以便正确选择线路和保护设备，并确保系统的稳定和安全运行。

线电流与相电流计算公式在日常生活和工作中，经常需要知道电器负载的功率和电流大小，只有清楚电流大小，才能合理地选用电线线径以及漏电保护开关、空气开关等器件一、380V 150A功率计算1、公式：功率=(1.732*电压*电流*功率因数)/10002、计算：P=1.732*380*150*1.732*0.8/1000≈79KW3、说明：√3(根号3)=1.732，功率因素选0.8。

功率因素一般用符号Cosφ表示，Cosφ：0.8不同的负载其功率因数是不一样的，准确值要用仪器测量才知道。

三相380v 150A正常情况下承载功率约为79-80千瓦。

三相单相用电器线路示意图二、380V电动机功率与电流计算1、公式：电流=功率/电压*1.732*功率因数2、计算：1000/380*1.732*0.8=1.9-2A功率因素选0.8。

即每1KW电动机其工作电流按2A计算。

3、注意：三相电机的直接启动电流为额定电流的4-7倍。

因此计算电流时配线和选用开关时要留有余量。

三、线电压与相电压关系相电压：火线(相线L)与零线N之间的电压，一般为市电220V。

线电压：任意两根火线(相线L)之间的电压，一般为380V。

线电压：380V，相电压：220V。

1、线电压与相电压关系公式：线电压=√3相电压2、计算：220V*√3≈380V三相电是三根相线，相线与相线之间是380V。

其中的任意一个根相线和零线之间就是220V。

需要220V电压方法就是在380伏上取一根相线和零线组成连接就可以了。

三相负载功率测量示意图四、220V阻性电器功率与电流计算阻性类电器：白炽灯、电热器、电热杯、电饭锅、电熨斗等。

阻性类电器工作时其电流波形为正弦波，功率因数很高，接近1.0。

即Cosφ=1，只有电路中是纯阻性负载，或电路中感抗与容抗相等时，才会出现这种情况。

1、公式：电流=功率/电压*功率因数2、1000W计算电流：I=1000/220=4.5A即阻性类电器1KW功率其工作电流为4.5A。

单相、三相交流电路功率计算公式1 / 222 / 22相电压：三相电源中星型负载两端的电压称相电压。

用UA、UB、UC 表示。

相电流：三相电源中流过每相负载的电流为相电流，用IAB、IBC、ICA 表示。

线电压：三相电源中，任意两根导线之间的电压为线电压，用UAB、UBC、UCA 表示。

线电流：从电源引出的三根导线中的电流为线电流，用IA、IB、IC 表示。

如果是三相三线制，电压电流均采用两个互感器，按V/v接法，测量结果为线电压和线电流；如果是三相四线制：1、电压可采用V/v接法，电流必须采用Y/y接法，测量结果为线电压和线电流，线电流也等于相电流。

2、电压和电流均采用Y/y接法，测量结果为相电压和相电流，相电流也等于线电流。

Y/y接法时，电压互感器一次接在火线及零线之间，每个电压互感器二次输出接一个独立仪表。

每根火线穿过一个电流互感器，每个电流互感器二次输出接一个独立仪表。

电压V/v接法时，电压互感器一次接在火线之间，二次分别连接一个电压表，如需测量另一个线电压，可将两个互感器的二次输出的n端连接在一起，a、b端连接第三个电压表。

电流V/v接法时，两根火线分别穿过一个电流互感器，每个互感器的二次分别接一个电流表，如需测量第三个线电流，可将两个的s2端连接在一起，与两个互感器的s1端一起共三个端子，另外，将三个电流表的负端连在一起，其它三个端子分别与上述三个端子连接在一起。

三相电流计算公式I=P/(U*1.732)所以1000W的线电流应该是1.519A。

功率固定的情况下，电流的大小受电压的影响，电压越高，电流就越小，公式是I=P/U 当电压等于220V时，电流是4.545A，电压等于380V时，电流是2.63A，以上说的是指的单相的情况。

380V三相的时候，公式是I=P/(U*1.732)，电流大小是1.519A三相电机的电流计算 I= P/(1.732*380*0.75) 式中： P是三相功率 (1.732是根号3) 380 是三相线电压 (I是三相线电流) 0.75是功率因数，这里功率因数取的是0.75 ，如果功率因数取0.8或者0.9，计算电流还小。

三相电路功率的计算三相电路功率的计算是电力工程中非常重要的一部分。

在实际应用中，三相电路被广泛用于供电系统、电机驱动系统以及工业自动化等领域。

本文将从三相电压、电流的复数表示、功率的定义和计算公式、三相功率的平衡和不平衡等方面详细说明三相电路功率的计算。

一、三相电压与电流的复数表示在三相交流电路中，电压和电流可以通过复数来表示。

一个三相系统由三条相位不同的电压和电流组成，可以分别表示为Ua、Ub、Uc和Ia、Ib、Ic。

这些电压和电流可以通过复数形式表示，复数表示中包含了幅值和相位两个方面。

电压复数表示为：Ua = Uam∠θa，Ub = Ubm∠θb，Uc = Ucm∠θc电流复数表示为：Ia = Iam∠θa，Ib = Ibm∠θb，Ic = Icm∠θc其中Uam、Ubm、Ucm、Iam、Ibm、Icm分别为电压和电流的幅值；θa、θb、θc分别为电压和电流的相位角。

二、功率的定义和计算公式功率是电路中电能转化为其他形式能量的速率，其单位为瓦特（W）。

在三相电路中，功率可以分为有功功率和无功功率两个部分，其中有功功率用来做功，无功功率则用来维持电路的运行稳定。

1.有功功率的定义和计算公式有功功率P是电路中传输的实际功率，由电压和电流的乘积得到。

三相电路中，有功功率的计算公式如下：P = √3 * Uam * Iam * cos(θa-θ)其中√3为系数，表示三相电路中电压和电流的复数运算。

cos(θa-θ)表示电压和电流之间的相位差，即功率因数。

2.无功功率的定义和计算公式无功功率Q是电路中传输的无用功率，也被称为无功电能。

无功功率的计算公式如下：Q = √3 * Uam * Iam * sin(θa-θ)其中√3为系数，Uam和Iam分别为电压和电流的幅值。

sin(θa-θ)表示电压和电流之间的相位差，即功率因数。

三、三相功率的平衡和不平衡在实际应用中，三相电源供电系统和三相电动机驱动系统中通常会面临三相功率的平衡和不平衡问题。
