第三章剖面图与断面图基本要求:建立剖面图与断面图的概念,了解剖视的方法及分类和画法;掌握剖面图与断面图的标注与分类;能够区分剖面图与断面图。
主要内容:1、基本概念;2、剖面图;3、断面图;课时安排3.1 基本概念一、内容1、剖视的方法;2、视图的分类与画法;二、要求及重点理解剖面图的形成,了解剖切平面的选择,熟悉剖视图中的线型规定。
掌握剖面图的几种处理方式。
三、教学方式利用模型使学生的头脑中形成印象,做到与实际相结合,使学生掌握剖视图的基本概念握剖视的方法和画法3.1 基本概念一、剖视的方法1 剖视图的概念在画形体投影图时,形体上不可见的轮廓线在投影图上需用虚线画出。
假想地将形体剖开,让它的内部构造显露出来,使形体的不可见部分变为可见部分,从而可用实线表示其形状。
如图3.1所示,双杯基础的三面投影图假想用两个平面P和Q将基础剖开,如图3.11和图3.22所示。
图3.11 图3.1双杯基础的三面投影图图3.12二、剖视图得到分类和画法1、画法确定剖切平面的位置和数量画剖面图时,应选择适当的剖切平面位置,使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。
选择的剖切平面应平行于投影面,并且通过形体的对称面或孔的轴线。
一个形体,有时需画几个剖面图,但应根据形体的复杂程度而定。
2、断面图与剖面图的区别(1) 断面图只画出物体被剖切后剖切平面与形体接触的那部分,即只画出截断面的图形,而剖面图则画出被剖切后剩余部分的投影,如图3.2所示。
(2) 断面图和剖面图的符号也有不同,断面图的剖切符号只画长度6~10mm的粗实线作为剖切位置线,不画剖视方向线,编号写在投影方向的一侧。
图3.2 剖面图与断面图的区别3 画剖面图应注意的问题由于剖面图的剖切是假想的,所以除剖面图外,其他投影图仍应完整画出。
当剖切平面通过肋、支撑板时,该部分按不剖绘制。
如图3.3所示,正投影图改画剖面图时,肋部按不剖画出。
剖切平面应避免与形体表面重合,不能避免时,重合表面按不剖画出,如图3.4所示。

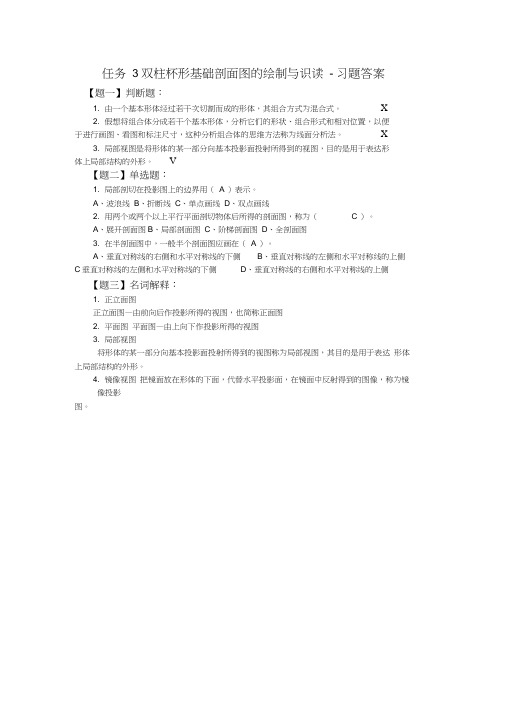

任务 3 双柱杯形基础剖面图的绘制与识读- 习题答案【题一】判断题:
1. 由一个基本形体经过若干次切割而成的形体,其组合方式为混合式。
X
2. 假想将组合体分成若干个基本形体,分析它们的形状、组合形式和相对位置,以便
于进行画图、看图和标注尺寸,这种分析组合体的思维方法称为线面分析法。
X
3. 局部视图是将形体的某一部分向基本投影面投射所得到的视图,目的是用于表达形
体上局部结构的外形。
V
【题二】单选题:
1. 局部剖切在投影图上的边界用(A )表示。
A、波浪线
B、折断线
C、单点画线
D、双点画线
2. 用两个或两个以上平行平面剖切物体后所得的剖面图,称为( C )。
A、展开剖面图
B、局部剖面图
C、阶梯剖面图
D、全剖面图
3. 在半剖面图中,一般半个剖面图应画在(A )。
A、垂直对称线的右侧和水平对称线的下侧
B、垂直对称线的左侧和水平对称线的上侧C垂直对称线的左侧和水平对称线的下侧D、垂直对称线的右侧和水平对称线的上侧【题三】名词解释:
1. 正立面图
正立面图—由前向后作投影所得的视图,也简称正面图
2. 平面图平面图—由上向下作投影所得的视图
3. 局部视图
将形体的某一部分向基本投影面投射所得到的视图称为局部视图,其目的是用于表达形体上局部结构的外形。
4. 镜像视图把镜面放在形体的下面,代替水平投影面,在镜面中反射得到的图像,称为镜
像投影
图。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.建筑构造试卷一、填空题(每空1分,共36 分)1、楼板按其所用的材料不同,可分为、、、等。
2、预制钢筋混凝土楼板的支承方式有和两种。
3、门窗洞口的尺寸应以为基本模数4、楼梯平台深度不应小于的宽度。
5、中间平台的主要作用是和。
6、房间为了满足、以及等特殊要求,常需设置双层窗。
7、坡道按其用途分为和两类。
8、基础沉降缝处的处理有3种方法,分别是、和三种。
9电梯由、和组成。
10、一般外墙抹灰的厚度为、内墙抹灰厚度为。
11、单层工业厂房按其主要承重结构的形式分为和。
12、单层厂房中为了避免影响开门和防潮要求,基础梁顶面标高至少应低于室内地坪标高,比室外地坪标高至少应高。
13、单层工业厂房中支撑分为和。
14、房屋建筑工程图按照工种可分为、、。
15、建筑平面图一般包括、和。
二、单项选择题(只有一个正确答案,每题1分,共10 分)1、吊顶的吊筋是连接的承重构件。
A 搁栅和屋面板或楼板等B 主搁栅与次搁栅C 搁栅与面层D 面层与面层2、水磨石地面面层材料应为水泥石子浆。
A 1:1.5B 1:2C 1:3D ①或②3、混凝土刚性防水屋面中,为减少结构变形对防水层的不利影响,常在防水层与结构层之间设置。
A 隔蒸汽层B 隔离层C 隔热层D 隔声层4、楼梯形式中,不宜用于疏散楼梯的是()。
A、直跑楼梯B、两跑楼梯C、剪刀楼梯D、螺旋形楼梯5、预制板侧缝间需灌注细石混凝土,当缝宽大于时,须在缝内配纵向钢筋。
A 30mmB 50mmC 60mmD 65mm6、现浇水磨石地面常嵌固分格条(玻璃条、铜条等),其目的是。
A 防止面层开裂B 便于磨光C 面层不起灰D 增添美观7、平坡屋顶的坡度分界线是()A.5% B.8% C.10% D.15%8、棉纺车间宜选择的天窗( )a井式天窗 b矩形天窗 c锯齿形天窗d平天窗9、屋顶的坡度形成中材料找坡是指来形成。
A 利用预制板的搁置B 选用轻质材料找坡C 利用油毡的厚度 D利用结构层10、建筑物的六大组成部分中,属于非承重构件。
附件一:全国高等职业院校土建施工类专业 首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读 试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※建筑工程施工图识读试卷第一部分(20题,每题2.5分,总分50分)1. 本工程的南立面为 。
A .○1~○10轴立面B .○10~○1轴立面C .○A ~○D 轴立面D.○D~○A轴立面 2.本工程勒脚做法是 。
A .文化石贴面 B .面砖贴面 C .花岗岩贴面 D .未注明 3.本工程的外窗为 。
A .铝合金窗 B .塑钢窗 C .钢窗 D .未说明 4.本工程的墙体保温材料为 。
A .聚苯板 B .聚合物砂浆Ⅱ型 C .玻璃棉 D .岩棉 5.雨篷构造做法中采用 防水。
A .卷材 B .涂膜 C .防水砂浆 D .细石防水混凝土 6.本工程墙体厚度有 mm 。
A .100、300 B .200、300 C .240、300 D .300 7.本工程屋面排水方式采用 。
A .内檐沟 B .外檐沟 C .内外檐沟均有 D .自由落水 8.四层平面图中共有 种类型的门。
A .2 B .3 C .4 D .6 9. 下列关于轴线设置的说法不正确的是 。
A .拉丁字母的I 、O 、Z 不得用作轴线编号B .当字母数量不够时可增用双子母加数字注脚C .1号轴线之前的附加轴线的分母应以01表示D .通用详图中的定位轴线应注写轴线编号10. 图中所绘的M-2的开启方向为 。
A .单扇内开B .双扇内开C .单扇外开D .双扇外开11. 本工程卫生间采用 防水。
A .防水涂料两道B .卷材C .防水砂浆D .卷材和防水砂浆12. 本工程基础垫层厚度为 mm 。
A .100B .120C .180D .未注明13.1#楼梯第2跑梯段水平投影长度为 mm 。
A .2800B .1600C .4480D .165014.1#楼梯第1跑梯段步数为。

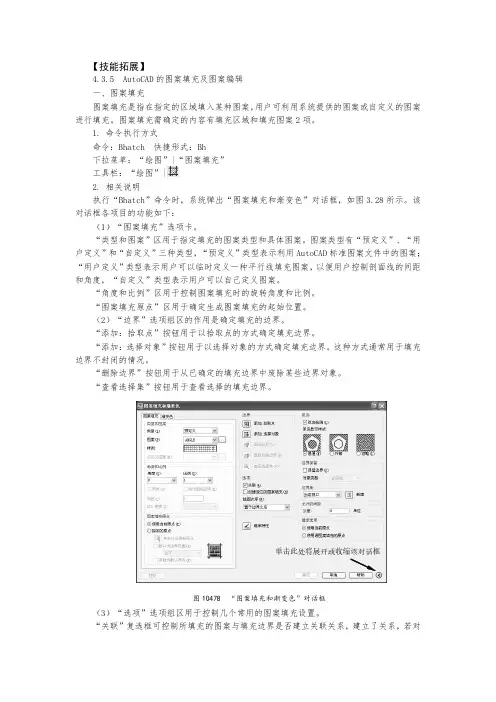

【技能拓展】4.3.5AutoCAD 的图案填充及图案编辑一、图案填充图案填充是指在指定的区域填入某种图案,用户可利用系统提供的图案或自定义的图案进行填充。
图案填充需确定的内容有填充区域和填充图案2项。
1.命令执行方式命令:Bhatch 快捷形式:Bh下拉菜单:“绘图”|“图案填充”工具栏:“绘图”|2.相关说明执行“Bhatch”命令时,系统弹出“图案填充和渐变色”对话框,如图3.28所示。
该对话框各项目的功能如下:(1)“图案填充”选项卡。
“类型和图案”区用于指定填充的图案类型和具体图案。
图案类型有“预定义”、“用户定义”和“自定义”三种类型,“预定义”类型表示利用AutoCAD 标准图案文件中的图案;“用户定义”类型表示用户可以临时定义一种平行线填充图案,以便用户控制剖面线的间距和角度,“自定义”类型表示用户可以自己定义图案。
“角度和比例”区用于控制图案填充时的旋转角度和比例。
“图案填充原点”区用于确定生成图案填充的起始位置。
(2)“边界”选项组区的作用是确定填充的边界。
“添加:拾取点”按钮用于以拾取点的方式确定填充边界。
“添加:选择对象”按钮用于以选择对象的方式确定填充边界。
这种方式通常用于填充边界不封闭的情况。
“删除边界”按钮用于从已确定的填充边界中废除某些边界对象。
“查看选择集”按钮用于查看选择的填充边界。
(3)“选项”选项组区用于控制几个常用的图案填充设置。
“关联”复选框可控制所填充的图案与填充边界是否建立关联关系,建立了关系,若对 单击此处将展开或收缩该对话框图10478“图案填充和渐变色”对话框边界进行边界操作,所填充的图案会随边界的变化更新,以与边界相适应,否则图案就会与边界相分离。
“创建独立的图案填充”复选框可控制通过几个指定的独立闭合边界来创建单一的图案填充对象还是创建多个图案填充对象。
“绘图次序”下拉列表框用于为填充图案指定绘图次序。
“继承特性”按钮控制是否选择图形中已有的填充图案作为当前填充图案。
任务3 双柱杯形基础剖面图的绘制与识读-习题
【题一】判断题:
1. 由一个基本形体经过若干次切割而成的形体,其组合方式为混合式。
2. 假想将组合体分成若干个基本形体,分析它们的形状、组合形式和相对位置,以便于进行画图、看图和标注尺寸,这种分析组合体的思维方法称为线面分析法。
3. 局部视图是将形体的某一部分向基本投影面投射所得到的视图,目的是用于表达形体上局部结构的外形。
【题二】单选题:
1. 局部剖切在投影图上的边界用()表示。
A、波浪线
B、折断线
C、单点画线
D、双点画线
2. 用两个或两个以上平行平面剖切物体后所得的剖面图,称为()。
A、展开剖面图
B、局部剖面图
C、阶梯剖面图
D、全剖面图
3. 在半剖面图中,一般半个剖面图应画在()。
A、垂直对称线的右侧和水平对称线的下侧
B、垂直对称线的左侧和水平对称线的上侧
C、垂直对称线的左侧和水平对称线的下侧
D、垂直对称线的右侧和水平对称线的上侧
【题三】名词解释:
1.正立面图
2.平面图
3.局部视图
4.镜像视图。
