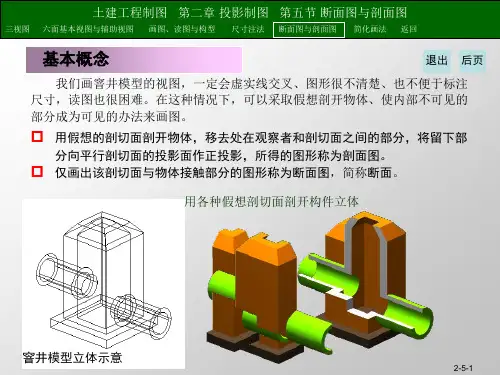

基本概念退出后页我们画窨井模型的视图，一定会虚实线交叉、图形很不清楚、也不便于标注尺寸，读图也很困难。
在这种情况下，可以采取假想剖开物体、使内部不可见的部分成为可见的办法来画图。
☐用假想的剖切面剖开物体，移去处在观察者和剖切面之间的部分，将留下部分向平行剖切面的投影面作正投影，所得的图形称为剖面图。
☐仅画出该剖切面与物体接触部分的图形称为断面图，简称断面。
用各种假想剖切面剖开构件立体窨井模型立体示意退出断面图☐图线、材料图例断面图的轮廓线用粗实线绘制。
断面轮廓内应画上物体的材料图例；当不需指明材料种类时，可用等间距、同方向、且与主要轮廓或剖面区域的对称线成45°角的细实线绘制。
☐断面剖切符号以长度为6-10mm粗实线表示剖切位置；编号宜采用阿拉伯数字按顺序连续编排；编号所在的一侧应为该断面的剖视方向；断面图通常以断面编号命名。
后页前页退出断面图的布置（1）断面图剖切顺序由左至右、有下至上，断面图布置可以画在视图的一侧，并按一定的顺序依次排列。
梁、柱内钢筋的配置示意图工程实例：当断面图反映梁、柱形状以及钢筋的配置根数、种类、直径和位置情况时，断面轮廓线用中实线绘制、钢筋用粗线绘制，不画材料图例。
后页前页退出断面图的布置（1）当移出断面图形是对称的、位置又紧靠原视图而并无其他视图隔开，即断面图的对称轴线为剖切面迹线的延长线时，工程图中常常省略断面剖切符号的编号。
右图是钢支撑脚的正立面图和断面图，点画线为断面图的对称轴线，图中省略了断面剖切符号和图名。
构件立体示意后页前页退出断面图的布置（2） 断面图画在杆件的中断处或重合画在视图内的断面图，简称中断面图、重合断面图。
中断面图、重合断面图是假想把剖切得的断面向左、或向下投影后画出，省略断面剖切符号。
重合断面图形轮廓线用粗实线（金属构件的断面轮廓线用细实线）绘制，当视图中轮廓线与断面图的图形重叠时，视图中轮廓线仍应连续画出，不可间断。
构件立体示意后页前页退出断面图的布置（2）右图是某建筑的屋顶结构布置平面图。
