一、截面尺寸偏差标牌

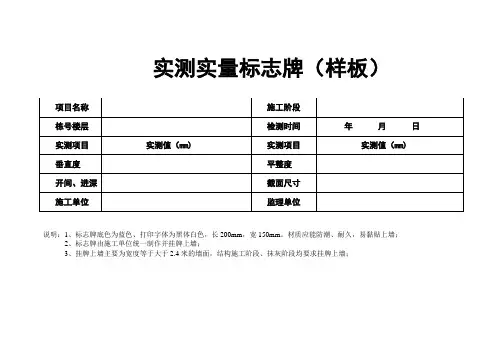

样本
制作要求:
1、尺寸:30cm340cm
2、颜色:白底,顶部为蓝底白字,企业
标志和全称,其它颜色按图中所示
墙柱截面尺寸测量示意
二、表面平整度标牌
制作要求:
1、尺寸:30cm340cm
2、颜色:白底,顶部为
蓝底白字,企业标志
和全称,其它颜色按
图中所示
三、垂直度标牌
制作要求:
1、尺寸:30cm340cm
2、颜色:白底,顶部为蓝底白字,企业标志和全称,其它颜色按图中所示
四、顶板水平极差标牌
顶板水平度极差测量示意
制作要求:
1、尺寸:30cm340cm
2、颜色:白底,顶部为蓝底白字,企业标志和全称,其它颜色按图中所示
五、箭头
制作要求:蓝色,宽3cm,长50cm,箭头为边长5cm等边三角形。
“三检制”、实测实量管理制度第一章总则第一条、目的为加强质量检测与监控,提高工程质量,减少质量通病,杜绝重大质量事故的发生,特制定本制度。
第二条、适用范围本制度根据集团工程管理制度(2013版)的相关规定,并对相关条款进行了修改。
本制度适用于集团所辖分公司及项目部。
第二章三检制度第三条、三检制要求工程“三检”制度是指对各道工序的施工质量始终坚持自检、互检、专职检制度,其目的是加强对施工过程中的质量控制,严格要求工序质量,将工程质量通病和不足之处消除在分项工序之中,“三检”制度应贯穿于工程施工的全过程(包括装饰装修和水电安装阶段)。
3·1 自检自检就是班组对自己完工的分项工程,按照图纸、工艺或合同中规定的技术标准自行进行检验,并做出是否合格的判断,这种检验充分体现了劳务工人必须对自己施工的质量负责。
通过自我检验,使劳务工人充分了解自己在质量上存在的问题,寻找出现问题的原因,进而采取改进的措施,这也是工人参加质量管理的重要形式。
3·2 互检互检就是班组相互之间进行检验。
互检主要有:下道工序对上道工序流转过来的产品进行抽检;同一个工序进行轮班交接时进行的相互检验;班组长对本小组工人加工出来的产品进行抽检等。
这种检验有利于保证质量,防止疏忽大意而造成质量问题。
3·3 专职检专职检就是由专职质检员或施工员按照图纸、工艺或合同中规定的技术标准、规范对劳务施工质量进行检验。
专业检验是现代化大生产劳动分工的客观要求,它是互检和自检不能取代的。
第四条三检制度流程4·1 各分部、分项、检验批工程,尤其是隐蔽工程每个工序施工完成,班组必须自检,自检要作文字记录。
自检合格后,由项目部质量管理人员验收。
在内部自行验收合格的基础上,方可通知监理进行验收。
4·2 本工种工作完成后,在不同工种间还应进行互检,检查对方施工工序与本工种工序衔接的正确性、与设计图纸、国家规范的符合性,若有不符,应及时向对方班组质检员或项目部专职质检员提出。

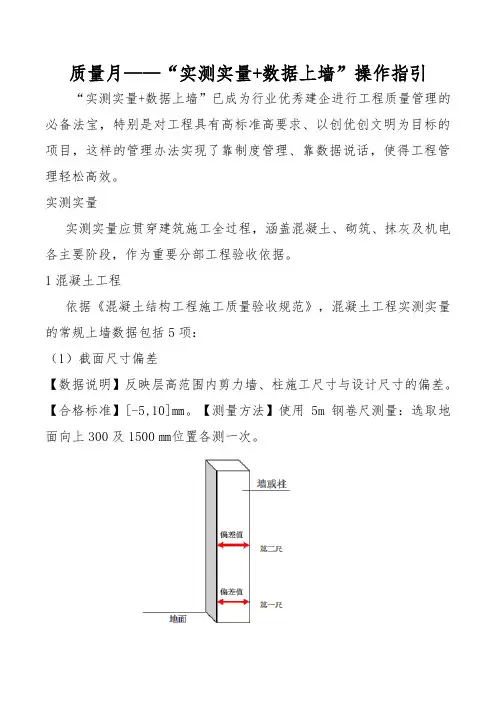

质量月——“实测实量+数据上墙”操作指引“实测实量+数据上墙”已成为行业优秀建企进行工程质量管理的必备法宝,特别是对工程具有高标准高要求、以创优创文明为目标的项目,这样的管理办法实现了靠制度管理、靠数据说话,使得工程管理轻松高效。
实测实量实测实量应贯穿建筑施工全过程,涵盖混凝土、砌筑、抹灰及机电各主要阶段,作为重要分部工程验收依据。
1混凝土工程依据《混凝土结构工程施工质量验收规范》,混凝土工程实测实量的常规上墙数据包括5项:(1)截面尺寸偏差【数据说明】反映层高范围内剪力墙、柱施工尺寸与设计尺寸的偏差。
【合格标准】[-5,10]㎜。
【测量方法】使用5m钢卷尺测量:选取地面向上300及1500㎜位置各测一次。
(2)表面平整度【数据说明】反映层高范围内剪力墙、柱表面平整程度。
【合格标准】[0,8]㎜。
【测量方法】使用2m靠尺和楔形塞尺测量:墙长度小于3m 时,选取左上及右下角两处,以45°角斜放靠尺测量,共两尺;墙长度大于3m时,增加墙体中间一处,水平放靠尺测量,共三尺;跨洞口部位必测。
(3)垂直度【数据说明】反映层高范围内剪力墙、柱垂直程度。
【合格标准】[0,10]㎜。
【测量方法】使用2m靠尺测量:(1)墙长度小于3m时,选取距墙左右两边30㎝处,竖放靠尺分别接触底部和顶部测量,共两尺;墙长度大于3m时,增加墙居中位置,竖放靠尺测量,共三尺;墙体洞口一侧必测。
(2)柱选取四面中的两面,竖放靠尺分别接触底部和顶部测量,共两尺。
(4)顶板水平度极差【数据说明】反映同一房间内混凝土顶板的平整程度。
【合格标准】[0,15]㎜。
【测量方法】使用激光扫平仪和塔尺测量:用激光扫平仪打出一条水平基准线,选取距顶板天花线30㎝处4个角点以及板跨中心处1点,共5点,分别测量顶板与水平基准线的垂直距离;以最低点为基准点,计算另外四点与最低点的偏差。
(5)楼板厚度偏差【数据说明】反映同跨板厚度的施工尺寸与设计尺寸的偏差。
