项目实测实量数据上墙张贴表

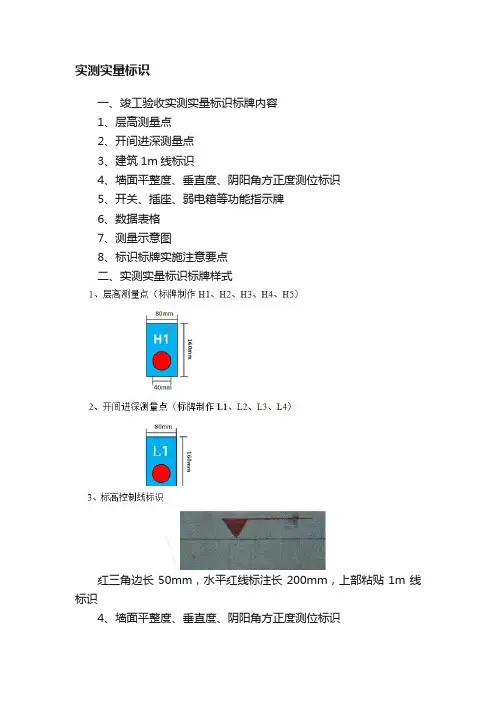

实测实量标识
一、竣工验收实测实量标识标牌内容
1、层高测量点
2、开间进深测量点
3、建筑1m线标识
4、墙面平整度、垂直度、阴阳角方正度测位标识
5、开关、插座、弱电箱等功能指示牌
6、数据表格
7、测量示意图
8、标识标牌实施注意要点
二、实测实量标识标牌样式
红三角边长50mm，水平红线标注长200mm，上部粘贴1m线标识
4、墙面平整度、垂直度、阴阳角方正度测位标识
（1）墙面平整度标识线
A 黑色墨线，每尺位置弹线1m长，并盖印章
B 印章制作第一尺、第二尺、第三尺、第四尺、第五尺,如下图所示位置标识示意；
（1）墙面垂直度标识线
A 黑色墨线，每尺位置弹线1m长，并盖印章
B 印章制作第一尺、第二尺、第三尺,如下图所示位置标识示意；
（1）墙面阴阳角方正度标识线
A 黑色墨线，每尺位置弹线200mm长，并盖印章
B 印章制作第一尺、第二尺如下图所示位置标识示意（mm）；
5、开关、插座、弱电箱等功能指示牌
（1）制作空调洞盖板，不干胶粘贴
（2）制作文字标识
A 样式
B 需做文字标识内容
1 止回阀
2 空调洞
3 空调间
6、数据表格
（1）抹灰工程外观尺寸检查表（成品标牌贴至所查墙面）
8、实施要求
（1）标识、盖章清晰，基底清理干净后喷涂、贴附；
（2）标识、盖章要求横平竖直，不得歪斜；
（3）同一户内标识、盖章高度一致，相邻标识保证顶部标高一致；
（4）注意已完工程成品保护，不得污染成品；
（5）地面标识位置距离墙面300mm，保证连线后应与墙面平行，达到美观目的；。

饰面砖粘贴（墙面）工程实测实量记录表中国建筑项目管理表格项目实测实量记录表表格编号CSCEC-SC- 工程名称栋号楼层户型（部位）检查项目检查内容评判标准检测区检测点选点规则合格率检查情况原始数据——检测点饰面砖粘贴（墙面）墙面表面平整度瓷砖墙面：[0，3]mm每套房内厨房、卫生间、阳露台的同一面墙都可作为1个实测区，取各墙面左上及右下2个角，按45度角斜放靠尺，分别测量1次，2次测量值作为该实测指标合格率的2个计算点平整度光面石材墙面：[0，1]mm每套房内厨房、卫生间、阳露台的同一面墙都可作为1个实测区，取各墙面左上及右下2个角，按45度角斜放靠尺，分别测量1次，2次测量值作为该实测指标合格率的2个计算点平整度墙面垂直度瓷砖墙面：[0，3]mm每一套房内厨房、卫生间、阳露台都可作为1个实测区。

每一个实测区测量2个点，其实测值作为该实测指标合格率的2个计算点瓷砖墙垂直度光面石材墙面：[0，2]mm每一套房内厨房、卫生间、阳露台都可作为1个实测区。

每一个实测区测量2个点，其实测值作为该实测指标合格率的2个计算点瓷砖墙垂直度阴阳角方正[0，3]mm房内厨房、卫生间、阳露台的每一个阴角或阳角都可以作为1个实测区。

一个实测区，按30CM、150CM分别测量1次，2次测量值作为该实测指标合格率的2个计算点阴阳角接缝高低差瓷砖墙面：[0，0.5]mm该指标宜在装修收尾阶段测量。

每一套房内厨房、卫生间、阳台或露台的墙面都可以作为1个实测区。

高低差光面石材：[0，1]mm该指标宜在装修收尾阶段测量。

每一套房内厨房、卫生间、阳台或露台的墙面都可以作为1个实测区。

高低差裂缝/空无裂缝、空鼓所选户型内有饰面砖墙面的厨房、卫生间等每一自然间作为1个实测区。

所选套房内所有墙体全检。

1个实测区的实测值作为1个实测合格率计裂缝空鼓。
