上海大众汽车空调培训教程

售后服务自学教程271辉腾暖风与空调系统结构与功能此自学教程介绍了新开发产品的结构与功能。

这些内容没有更新。

关于所有检查、调整与修理的说明，请一定要查阅相关的维修资料。

出色的气候作为一款豪华轿车，辉腾将四区域座舱气候作为标准配置。

由于使用4C （4 角）Climatronic，驾驶员和乘客都可以单独设定自己的气候而不管其他座位的情况。

Climatronic 控制单元自动控制各个独立的气候区域，同时驱动许多通风口与温度风门的控制电机。

适应性控制包括日照、空气质量与空气湿度等控制。

总而言之，有了空调系统，人的注意力与反应速度就不会随着温度的升高而下降，从而提高了驾驶安全性。

新的信息2 S274_101重要提示目录简介 (4)结构特点 (11)功能特点 (29)系统概览 (40)控制单元 (45)传感器和执行机构 (48)工作原理图 (66)自诊断 (72)知识测验 (73)3简介操作概念Climatronic 功能使用信息娱乐系统的操作单元启动。

信息娱乐系统是一个中央电子系统，管理车辆上诸多种类的不同功能，诸如暖风与空调系统、车载电话、导航系统、收音机、电视等等。

前信息显示与操作单元信息娱乐系统的核心是仪表板上的前信息显示与操作单元。

它可以对前排座椅与后排座椅的暖风与空调系统进行所有设置。

气候控制操作元件在旁边的图中突出显示。

在维修资料中，操作单元就是指 “前信息显示与操作单元控制器”。

S271_0744后信息显示与操作单元MANAUTO在图示款型中，它用于调节后座舱温度与空气 分配以及鼓风机设置。

24. °CMANUAL22. °C在维修资料中，后座舱操作单元是指 “后部 Climatronic 控制与显示单元”。

S271_216尽管前信息显示与操作单元也调节附加选装件 “天窗”与 “辅助加热器”，但是在本自学教程 中并不涉及。

21.5°CNDR 2 22. 0°CMANAUTOECONMANUALOtherS271_219通风设计为了确保座舱内舒适的气候，通风设计被分成四个基本功能。

汽车空调基础知识一. 空调概念空调是空气调节的简称，是用人工的方法将空气的温度、湿度、洁净度和流动速度调节到符合人体的舒适和满足事物运作、保存、运输等特殊要求。

它可以称为热力学和传热学的应用。

1．冷热交换的三条基本定律，第一条，热量无处不在，能量相互转换与守恒；第二条，阐述热功转换的方向、条件及限制的热力学定律，1。

不可能把热从低温物体传至高温物体而不引起其它变化。

2。

不可能从单一热源取热使这完全变为有用功而不产生其影响。

3。

不可能造一个机器，在循环动作中把一重物升高而同时使一热库冷却。

热量从高温处流向低温处；第三条，研究低温现象而得到的一个热力学定律，即不可能用有限个手续使一个物体冷却到绝对温度的零度。

这三条基本定律奠定了所有空调工作方式的原理，当然也包括汽车空调。

汽车空调制冷装置就是根据热力学第二定律，用消耗一定的压缩功或热能作为补偿条件将热量从低温从低温冷库传递到外界高温价质，从而达到连续制冷的目的。

2.空调常用的基本知识与概念主要热力学性质有：温度、压力、密度、比容、比热、焓、熵和状态的液-气性质。

温度--------表征物体冷热程度的物理量。

表示其热力状态以及它与相接触的物质进行能量交换的能力。

压力--------流体作用在单位面积上的法向力。

密度--------ρ密度是单位质量的流体所占有的体积。

比容--------ρ密度的倒数。

比热--------物质的比热为单位质量的物质温度升高1K所需的能量（kJ/kg.K）。

焓----------随工质流动的能量。

熵----------表征工质状态变化时与外界热交换程度的一个导出的热力状态参数。

热量--------能量的一种形式。

气化--------从液态转变成气态的相变过程，是一个吸热过程；气化可分为蒸发和沸腾二种形式。

凝结（冷凝）----由蒸气转变为液体的过程，是一个放热过程。

饱和温度-----在某一给定的压力下，气液两相达到饱和状态时所对应的温度。

大众自动车空调操作方法大众自动车的空调操作方法可以分为以下几个步骤：1. 打开车内空调系统：在汽车驾驶室内的控制面板上，通常会配有一个标有“AC”字样的开关按钮，按下该按钮即可启动车内空调系统。

2. 调节温度：在控制面板上，通常会有一个温度调节旋钮或按钮。

通过旋转或点击该按钮，可以调节车内空调系统的温度。

向左旋转或点击“-”按钮可以降低温度，向右旋转或点击“+”按钮可以增加温度。

3. 调节风量：在控制面板上，可能会有一个风量调节旋钮或按钮。

通过旋转或点击该按钮，可以调节车内空调系统的风量大小。

向左旋转或点击“-”按钮可以降低风量，向右旋转或点击“+”按钮可以增加风量。

4. 调节风向：在控制面板上，可能会有一个风向调节旋钮或按钮。

通过旋转或点击该按钮，可以调节车内空调系统的风向。

一般会有不同的符号表示不同的风向选项，如上下循环、左右循环等。

选择适合自己的风向选项即可。

5. 开启循环模式：在控制面板上，可能会有一个循环模式按钮。

循环模式分为内循环和外循环两种模式。

按下按钮选择内循环模式，车内空调系统将会循环使用车内空气，不会从外部吸入空气。

按下按钮选择外循环模式，车内空调系统将会从外部吸入空气，适合在车外空气清新的时候使用。

6. 调节空气湿度：在控制面板上，可能会有一个湿度调节功能。

通过旋转或点击该按钮，可以调节车内空气的湿度。

向左旋转或点击“-”按钮可以降低湿度，向右旋转或点击“+”按钮可以增加湿度。

这一功能通常在一些高级车型上才有。

值得注意的是，不同车型的控制面板布局和操作方式可能会有所不同，上述操作方法适用于大众自动车的一般情况。

如果您的车型有特殊的空调操作方法，建议参考您的车辆使用手册或咨询汽车厂家或经销商的技术支持。

另外，根据不同的天气情况和个人需求，您可以根据实际情况调节空调的温度、风量和风向，以达到更加舒适的驾驶体验。

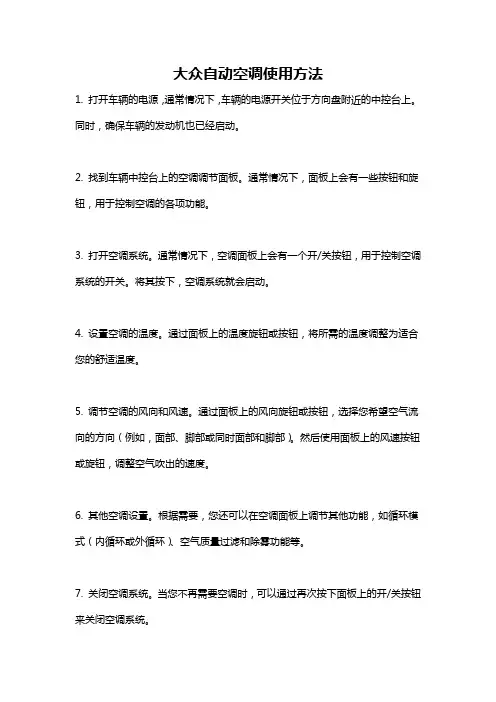

大众自动空调使用方法
1. 打开车辆的电源，通常情况下，车辆的电源开关位于方向盘附近的中控台上。

同时，确保车辆的发动机也已经启动。

2. 找到车辆中控台上的空调调节面板。

通常情况下，面板上会有一些按钮和旋钮，用于控制空调的各项功能。

3. 打开空调系统。

通常情况下，空调面板上会有一个开/关按钮，用于控制空调系统的开关。

将其按下，空调系统就会启动。

4. 设置空调的温度。

通过面板上的温度旋钮或按钮，将所需的温度调整为适合您的舒适温度。

5. 调节空调的风向和风速。

通过面板上的风向旋钮或按钮，选择您希望空气流向的方向（例如，面部、脚部或同时面部和脚部）。

然后使用面板上的风速按钮或旋钮，调整空气吹出的速度。

6. 其他空调设置。

根据需要，您还可以在空调面板上调节其他功能，如循环模式（内循环或外循环）、空气质量过滤和除雾功能等。

7. 关闭空调系统。

当您不再需要空调时，可以通过再次按下面板上的开/关按钮来关闭空调系统。

请注意，使用大众汽车的自动空调系统时，确保遵循车辆的说明书和相关安全提示，以保持良好的使用习惯和安全驾驶。

汽车空调培训教程——编者：程利峰程利峰一、汽车空调功能及实现方法功能：对汽车室内的空气质量进行调节，为乘员创造清新舒适的车内环境。

实现方法：1.调节车内的温度；（温度对人体的影响）2.调节车内的湿度；（湿度对人体的影响）3.调节车内的气流速度；（气流速度对人体的影响）4.调节车内的空气洁净度。

（空气清洁度对人体的影响）程利峰舒适性指标舒适的温度：夏：20℃～28℃。

冬：16℃～18℃。

舒适相对湿度：55%～70%。

夏季舒适的湿度为60%～75%；冬季舒适的湿度为55%～70%。

车内车外的温差:夏季：5～7℃；冬季10～12℃;通常轿车在10℃范围内为宜舒适的气流速度：舒适的气流速度平均为0.25m/s;冬季一般为0.15～0.20m/s 夏季不超过0.5m/s ；冬季不超过0.3～0.35m/s 为宜车内温度变化速率：夏季车内温度变化速率宜保持在1.5℃/min 左右车内温度场分布:垂直方向不均匀度最好控制在2℃（人体感知）；水平方向不均匀度最好控制在1.5℃（实验所得）车内垂直方向的温差，根据研究和调查资料证明：夏季头部温度低于足部温度1℃左右；冬季低于足部约（4～6）℃。

换气量：20～30（m 3/h）CO 2含量：＜0.03%CO含量：＜0.01 （%）减速度：＜3 （m/s）震动：＜0.2 （mm）噪声：＜45（dB）（国内水平＜70（dB））程利峰二、汽车空调系统的构成制热部分：暖风、热水循环管（发动机）；制冷部分：1、压缩机：动力部分（发动机）2、冷凝器：气液转换器3、干燥罐：冷媒干燥、杂质过滤4、膨胀阀：节流减压（流量由阀开度决定，能调节）5、蒸发器：液气转换制冷器6、冷媒：换热介质1、压缩机：动力部分（发动机）2、冷凝器：气液转换器3、干燥罐：冷媒干燥、杂质过滤4、孔管：节流减压（流量由孔大小决定，不能调节）5、蒸发器：液气转换制冷器6、气液分离器：用于气液分离器，避免液击7、冷媒：换热介质或者程利峰三、汽车空调工作原理（制冷）狭义原理：利用冷媒物质状态的变化，将热量从一个地方传到另一个地方。

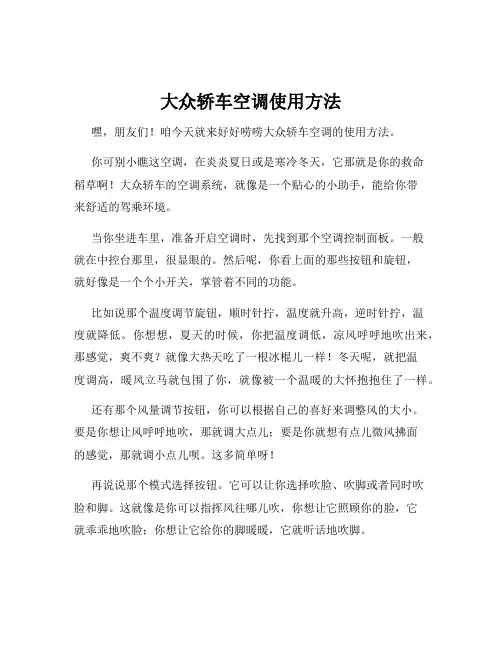

大众轿车空调使用方法嘿，朋友们！咱今天就来好好唠唠大众轿车空调的使用方法。

你可别小瞧这空调，在炎炎夏日或是寒冷冬天，它那就是你的救命稻草啊！大众轿车的空调系统，就像是一个贴心的小助手，能给你带来舒适的驾乘环境。

当你坐进车里，准备开启空调时，先找到那个空调控制面板。

一般就在中控台那里，很显眼的。

然后呢，你看上面的那些按钮和旋钮，就好像是一个个小开关，掌管着不同的功能。

比如说那个温度调节旋钮，顺时针拧，温度就升高，逆时针拧，温度就降低。

你想想，夏天的时候，你把温度调低，凉风呼呼地吹出来，那感觉，爽不爽？就像大热天吃了一根冰棍儿一样！冬天呢，就把温度调高，暖风立马就包围了你，就像被一个温暖的大怀抱抱住了一样。

还有那个风量调节按钮，你可以根据自己的喜好来调整风的大小。

要是你想让风呼呼地吹，那就调大点儿；要是你就想有点儿微风拂面的感觉，那就调小点儿呗。

这多简单呀！再说说那个模式选择按钮。

它可以让你选择吹脸、吹脚或者同时吹脸和脚。

这就像是你可以指挥风往哪儿吹，你想让它照顾你的脸，它就乖乖地吹脸；你想让它给你的脚暖暖，它就听话地吹脚。

要是外面空气不好，还有个内外循环的按钮呢。

你可以选择让车内的空气循环起来，或者把外面的新鲜空气换进来。

这就好比是给车子开了个小窗户，让空气流通起来。

哎呀，这空调使用起来多方便呀！你想想，要是没有空调，夏天开车不得热死，冬天开车不得冻死呀！所以说呀，一定要学会好好用这个空调。

你看，就这么几个按钮和旋钮，摆弄摆弄就会了。

就像你玩手机一样，多摸索摸索，很快就能熟练掌握啦！而且，当你熟练使用空调后，每次开车都能享受到舒适的环境，那心情得多好呀！别再犹豫啦，赶紧去试试你车上的空调吧！让它为你的出行增添一份舒适和惬意。

开着车，吹着舒服的空调风，那感觉，简直了！就好像在路上有了一个属于自己的小天地一样。

还等什么呢，赶紧去享受吧！。

上汽大众技术指导4例例一：怎样正确使用汽车空调系统？汽车空调系统是汽车中很重要的一个功能部件，它不仅可以调节车内温度，还可以过滤空气，提高车内空气质量。

很多车主在使用汽车空调系统时存在一些误区，比如长时间开启空调、忽视清洁维护等。

上汽大众的技术指导关于正确使用汽车空调系统提出了以下建议：1. 开启空调前先开窗通风一会儿，排出车内的潮湿空气，让车内空气循环良好。

2. 最好避免长时间开启空调，如果车内温度已经适合，可以适度关闭空调。

3. 定期清洗和更换空调滤芯，避免灰尘、细菌等污染空调系统。

通过以上建议，车主可以更合理地使用汽车空调系统，减少对车辆的损害，并提高车内舒适度和空气质量。

例二：轮胎保养的注意事项轮胎是汽车行驶中的重要部件，它直接影响到汽车的操控性能和安全性能。

轮胎的保养尤为重要。

上汽大众的技术指导针对轮胎保养提出了以下建议：1. 定期检查轮胎气压，确保轮胎气压符合车辆制造商规定的标准。

2. 定期检查轮胎磨损情况，如果轮胎磨损严重，及时更换新的轮胎。

3. 避免急刹车、急加速和急转向等行为，减少对轮胎的损害。

通过以上建议，车主可以更好地保养轮胎，延长轮胎的使用寿命，提高汽车的安全性能。

例三：发动机机油的更换周期发动机机油是汽车发动机中不可缺少的润滑剂，它能够减少发动机零件的摩擦和磨损，延长发动机的使用寿命。

定期更换发动机机油尤为重要。

上汽大众的技术指导对发动机机油的更换周期提出了以下建议：1. 根据车辆使用手册或者服务手册的规定，严格按照规定的里程或者时间更换发动机机油。

2. 注意及时更换机油滤芯，保持发动机机油的清洁。

3. 定期检查发动机机油的使用情况，如果发现机油变黑、变稠或者发现异味，应及时更换新的发动机机油。

通过以上建议，车主可以合理地更换发动机机油，保障发动机正常运转，延长发动机的使用寿命。

例四：雨刮器的正确使用与保养雨刮器是汽车行驶中的重要安全设备，它可以有效地清洁挡风玻璃上的雨水、泥土和其他杂质。
