工业科普丨潜水排污泵WQ系列和QW系列有何区别？
首先，我们来解释下WQ系列和QW系列指的是哪一类潜水排污泵。
潜水排污泵按功能分为XWQ(切割潜污泵)、WQ/QW(无堵塞排污泵)、JYWQ(自动搅匀排污泵)等系列。
其中最常用的就是WQ/QW(无堵塞排污泵)，它采用流道式叶轮，一般具备节能、防缠绕、无堵塞、自动安装和自动控制等特点，在排送固体颗粒和长纤维垃圾方面，具有独特效果。
比如瑞氪维尔Raxwell WQ系列潜水污水泵。
其次，我们再来说说WQ和QW排污泵的区别。
在日常使用过程中，这两种排污泵功能其实是一样的。
二者最大的不同在于一个是固定式，一个是移动式。
WQ系列潜水排污泵一般会配置自耦装置，我们称之为固定式，固定在一个地方，配合管路排除污水；QW系列潜水排污泵一般会配置一个弯头，然后根据需要来接水管，我们称之为移动式，主要是临时性使用或者无需固定。
WQ固定式方便检修，直接用铁链提排污水泵会顺着自耦的轨道滑上来，主要用于化粪池或者生活污水池，可以避免下到肮脏的污水池中维修；QW移动式一般需要将污水池的污水排完才拿上来，如果中途出现故障，维修就不方便了。
值得注意的是，QW移动式一般没有固定的位置使用，所以通常不配电控柜，都是临时使用，需要有专人控制水泵的关停。
【QW(WQ)系列无堵塞潜水排污泵】性能参数：型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)25-7-8-0.55257829000.554512036022521054025-8-22-1.1258222900 1.14512036022521054032-8-12-0.753281229000.754812036022521054032-12-15-1.132******** 1.14512036022521054040-15-15-1.54015152900 1.54812036022521054040-15-30-2.24015302900 2.25412036022521054050-20-7-0.755020729000.7551145440275185520GAK-50 50-10-10-0.7550101029000.7552120250230185520GAK-50 50-20-15-1.55020152900 1.553120250230210564GAK-50 50-15-25-2.25015252900 2.254145410245205550GAK-50 50-18-30-35018302900355155420250260660GAK-50 50-40-15-45040152900455140457264310730GAK-50 50-25-32-5.55025322900 5.555165480285310770GAK-50 50-20-40-7.550502029007.558175480285310770GAK-50 65-25-15-2.26525152900 2.250145450280205570GAK-65 65-37-13-36537132900357165475305260652GAK-65 65-25-30-46525302900461170505300325710GAK-65 65-30-40-7.565304029007.556GAK-65 65-35-50-1165355029001145165460300350920GAK-65 65-35-60-1565356029001565165460300350920GAK-65 80-60-13-5.58060132900 5.567165565330325775GAK-80 80-40-7-2.2804071450 2.259165510330260640GAK-80 80-43-13-38043132900370165540330325652GAK-80 80-40-15-48040152900461180565330325775GAK-80 80-65-25-7.580652529007.563180656330325775GAK-80 100-80-10-4100100101450465220700430 420800GAK-100型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)100-100-15-7.51001001514507.568225690420420825GAK-100 100-80-20-7.5100802014507.565225690420420825GAK-100 100-100-25-111001002514501170225690450520940GAK-100 100-100-30-151001003014501565GAK-100 100-100-35-18.510010035145018.568225680410420970GAK-100 125-130-15-111251301514501172GAK-125 125-130-20-151251302014501575GAK-125 150-145-9-7.5150145914507.576225800510420795GAK-150 150-180-15-1515018015145015692759506105201060GAK-150 150-180-20-18.515018020145018.5722509258585201060GAK-150 150-180-25-2215018025145022782609255855201060GAK-150 150-130-30-2215013030145022782609255855201060GAK-150150-180-30-301501803014503078GAK-150 150-200-30-37150200301450377327510256505201320GAK-150 200-300-7-11200300798011662909906105201150GAK-200 200-250-11-1520025011145015642709706005201120GAK-200 200-250-15-18.520025015145018.57329011307155201130GAK-200 200-400-10-22200400101450227527511207105201130GAK-200 200-400-13-30200400131450307627511207105201320GAK-200 200-300-15-22200300151450227627511207105201130GAK-200 200-250-22-30200250221450307127511207105201290GAK-200 200-350-25-37200350251450377132510806805201370GAK-200 200-400-30-45200400301450457433012507805201370GAK-200型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)250-600-9-302506009980307844011007005201660GAK-250 250-600-12-37250600121450377644011007005201660GAK-250 250-600-15-45250600151450457344011007005201660GAK-250 250-600-20-55250600201450557344011007005201700GAK-250 250-600-25-75250600251450757144011007005201750GAK-250 300-800-12-4530080012980457447013058506501845GAK-300 300-480-15-45300480151450456647013058506501845GAK-300 300-800-15-55300800151450557347013058506502060GAK-300 300-600-20-55300600201450557347013058506502060GAK-300 300-800-20-75300800201450757547013058506502120GAK-300 300-950-20-90300950201450907647013058506502120GAK-300 300-1000-25-11030010002514501107650013508756502220GAK-300 300-1100-10-5530011001014505573GAK-300 350-1500-15-903501500157409087630153312807002190GAK-350 350-1200-18-9035012001898090855009005007502190GAK-350 350-1100-28-13235011002898013284700161613637002480GAK-350 350-1000-36-16035010003698016084700166614137002590GAK-350 400-1760-7.5-5540017607.59805583GAK-400 400-1500-10-754001500109807586600165013657802000GAK-400 400-2000-13-11040020001398011084600165013657802280GAK-400 400-2000-15-13240020001598013283GAK-400 400-1700-22-16040017002298016083630167013807802600GAK-400 400-1500-26-16040015002698016084630167013807802600GAK-400型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)400-1800-32-25040018003298025082670173014407802850GAK-400 500-2500-10-11050025001074011085900221818759002250GAK-500 500-2600-15-16050026001574016084955196816259002450GAK-500 500-2400-22-22050024002274022085900221818759002520GAK-500 500-2650-24-250500265024740250851017219823959003000GAK-500WQ、QW系列潜水式排污泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置1 25-8-22-1.1 8 22 2800 904 2224 2711 4309 / 64 240 /2 32-12-15-1.1 12 15 2800 904 2224 2711 4309 / 64 240 /3 40-15-15-15 15 15 2900 1043 2919 3475 5560 / 80 256 /4 40-15-30-2.2 15 30 2900 1251 2919 3614 5769 / 80 256 /5 50-20-7-0.75 20 7 2900 765 2085 2641 4240 / 96 288 /6 50--10-10-0.75 10 10 2900 765 2085 2641 4240 / 96 288 /7 50-20-15-1.5 20 15 2900 1043 2919 3475 5560 / 96 480 /8 50-15-25-2.2 15 25 2900 1084 3058 3614 5769 834 96 480 /9 50-18-30--30 18 30 2900 1529 3475 4170 6672 834 96 480 /10 50-25-32-5.5 25 32 2900 2294 4587 5560 8896 834 112 640 /11 50-20-40-7.5 20 40 2900 2641 4726 5699 9105 834 160 768 /12 65-25-15-22 25 15 2900 1321 3336 4031 6464 834 96 480 /13 65-37-13-30 37 13 2900 1599 3614 4309 6881 834 112 512 /14 65-25-30-4.0 25 30 2900 1738 4170 4587 7367 834 128 528 /15 65-30-40-75 30 40 2900 2641 5560 6672 10703 973 240 768 /16 65-35-50-11 35 50 2900 3962 9313 11120 17792 973 256 960 /17 65-35-60-15 35 60 2900 4365 9730 11676 18626 973 256 960 /18 80-40-7-2.2 40 7 1450 1390 3614 4309 6881 973 128 768 /19 80-43-13-3.0 43 13 2900 1599 4031 4865 7784 973 128 768 /20 80-40-15-40 40 15 2900 1738 4309 5143 6950 973 144 800 /21 80-65-25-7.5 65 25 2900 2641 5560 6672 10703 1112 208 880 /22 100-80-10-4 80 10 1450 2294 5352 6394 10217 1390 160 880 /23 100-110-10-5.5 110 10 1450 2502 6533 7784 12441 139 240 960 /24 100-100-15-7.5 100 15 1450 2780 6672 7923 12649 1390 240 960 /25 100-80-20-7.5 80 20 1450 2780 6672 7923 12649 1390 240 960 /26 100-100-25-11 100 25 1450 3892 9730 11676 18626 1390 272 1040 /27 100-100-30-15 100 30 1450 4490 10286 12232 19460 1390 320 1120 /28 100-100-35-18.5 100 35 1450 5282 11120 13344 21267 1390 320 1120 /编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置29 125-130-15-11 130 15 1450 4101 11259 1390 22240 2224 320 1120 /30 125-130-20-15 130 20 1450 4684 11398 14317 22935 2224 320 1120 /31 150-145-9-7.5 145 9 1450 3197 8479 9730 / 2224 320 800 /32 150-180-15-15 180 15 1450 4823 11537 13205 / 2224 320 960 /33 150-180-20-18.5 180 20 1450 5838 13344 15290 / 2224 320 960 97334 150-180-25-22 180 25 1450 6533 14873 15985 / 2224 352 1120 984135 150-130-30-22 130 30 1450 6533 14873 15985 / 2224 352 1120 986936 150-180-30-30 180 30 1450 8062 17931 / / 2224 400 1280 1181537 150-200-30-37 200 30 1450 10967 27522 / / 2224 400 1280 1320538 200-300-7-11 300 7 980 5560 15290 / / 3058 320 1120 806239 200-250-11-15 250 11 980 5838 15568 / / 3058 320 1120 903540 200-250-15-18.5 250 15 1450 6672 17653 / / 3058 400 1280 834041 200-400-10-22 400 10 1450 7506 18348 / / 3058 400 1280 903542 200-400-13-30 400 13 1450 10008 / / / 3058 400 1280 903543 200-300-15-22 300 15 1450 7506 / / / 3058 400 1280 903544 200-250-22-30 250 22 1450 10008 / / / 3058 400 1280 1112045 200-350-25-37 350 25 1450 11495 / / / 3058 480 1440 1320546 200-400-30-45 400 30 1450 13872 / / / 3058 480 1440 2224047 250-600-9-30 600 9 980 15290 / / / 3892 880 2400 2085048 250-600-12-37 600 12 1450 17375 / / / 3892 880 2400 2432549 250-600-15-45 600 15 1450 21545 / / / 3892 880 2400 2919050 250-600-20-55 600 20 1450 24325 / / / 3892 880 2400 3475051 250-600-25-75 600 25 1450 29190 / / / 3892 960 2720 3892052 300-800-12-45 800 12 1450 23630 / / / 5421 960 2720 3475053 300-500-15-45 500 15 1450 23630 / / / 5421 960 2880 3475054 300-800-15-55 800 15 980 24325 / / / 5421 960 2880 3753055 300-600-20-55 600 20 980 25020 / / / 5421 1920 4000 3753056 300-800-20-75 800 20 980 38920 / / / 5421 2400 4800 4378557 300-950-20-90 950 20 980 41700 / / / 5421 2400 4800 53515编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置58 300-1000-25-110 1000 25 980 43090 / / / 5421 2400 4800 6672059 300-1100-10-55 1100 10 980 25715 / / / 5421 2400 4800 3753060 350-1500-15-90 1500 15 980 48650 / / / 6255 2560 / 7089061 350-1200-18-90 1200 18 980 50735 / / / 6255 2560 / 7089062 350-1100-28-132 1100 28 740 62550 / / / 6255 2560 / 8062063 350-1000-36-160 1000 36 740 70890 / / / 6255 2560 / 8618064 400-1760-7.5-55 1760 75 580 52820 / / / 7645 3200 / 5699065 400-1500-10-75 1500 10 980 50735 / / / 7645 3200 / 4865066 400-2000-15-132 2000 15 740 65052 / / / 7645 3200 / 8757067 400-1700-22-160 1700 22 740 75755 / / / 7645 3200 / 8618068 400-1500-26-160 1500 26 740 75755 / / / 7645 3200 / 8618069 400-1700-30-200 1700 30 740 85485 / / / 7645 3200 / 9452070 400-1800-32-250 1800 32 740 89655 / / / 7645 3200 / 9730071 500-2500-10-110 2500 10 740 90350 / / / 13900 4000 / /72 500-2600-15-160 2600 15 740 98690 / / / 13900 4000 / /73 500-2400-22-220 2400 22 740 108420 / / / 13900 4000 / /74 500-2600-24-250 2600 24 740 115370 / / / 13900 4000 / /。

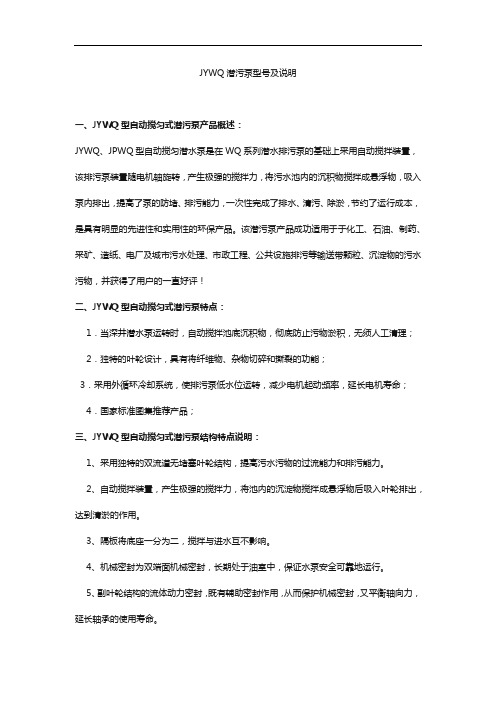

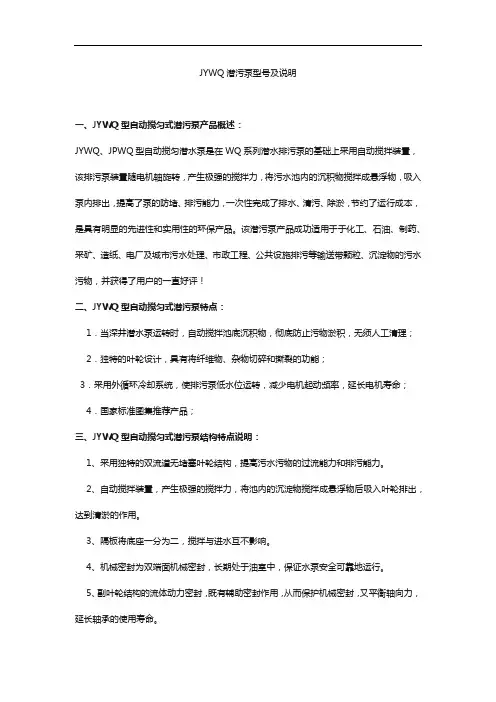

JYWQ潜污泵型号及说明一、JYWQ型自动搅匀式潜污泵产品概述：JYWQ、JPWQ型自动搅匀潜水泵是在WQ系列潜水排污泵的基础上采用自动搅拌装置，该排污泵装置随电机轴旋转，产生极强的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，节约了运行成本，是具有明显的先进性和实用性的环保产品。
该潜污泵产品成功适用于于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物，并获得了用户的一直好评！二、JYWQ型自动搅匀式潜污泵特点：1．当深井潜水泵运转时，自动搅拌池底沉积物，彻底防止污物淤积，无须人工清理；2．独特的叶轮设计，具有将纤维物、杂物切碎和撕裂的功能；3．采用外循环冷却系统，使排污泵低水位运转，减少电机起动频率，延长电机寿命；4．国家标准图集推荐产品；三、JYWQ型自动搅匀式潜污泵结构特点说明：1、采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2、自动搅拌装置，产生极强的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入叶轮排出，达到清淤的作用。
3、隔板将底座一分为二，搅拌与进水互不影响。
4、机械密封为双端面机械密封，长期处于油室中，保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力，延长轴承的使用寿命。
6、泵连线腔内没有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵实施保护，本公司可配全自动安全保护控制柜。
7、电机定子采用B级和F级绝缘，内设热保护器，当电机过载发热，保护器及时作出动作，对泵和电机实施绝对的保护。
8、油室内装有油水探头，当机械密封损坏后，水进入油室，探头发出信号由控制系统对水泵实施保护。
9、JPWQ带内循环冷却系统，能保证水泵在水池最低水位正常工作。
JYWQ潜污泵型号及说明上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、JYWQ型自动搅匀式潜污泵产品概述：JYWQ、JPWQ型自动搅匀潜水泵是在WQ系列潜水排污泵的基础上采用自动搅拌装置，该排污泵装置随电机轴旋转，产生极强的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，节约了运行成本，是具有明显的先进性和实用性的环保产品。
该潜污泵产品成功适用于于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物，并获得了用户的一直好评！二、JYWQ型自动搅匀式潜污泵特点：1．当深井潜水泵运转时，自动搅拌池底沉积物，彻底防止污物淤积，无须人工清理；2．独特的叶轮设计，具有将纤维物、杂物切碎和撕裂的功能；3．采用外循环冷却系统，使排污泵低水位运转，减少电机起动频率，延长电机寿命；4．国家标准图集推荐产品；三、JYWQ型自动搅匀式潜污泵结构特点说明：1、采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2、自动搅拌装置，产生极强的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入叶轮排出，达到清淤的作用。
3、隔板将底座一分为二，搅拌与进水互不影响。

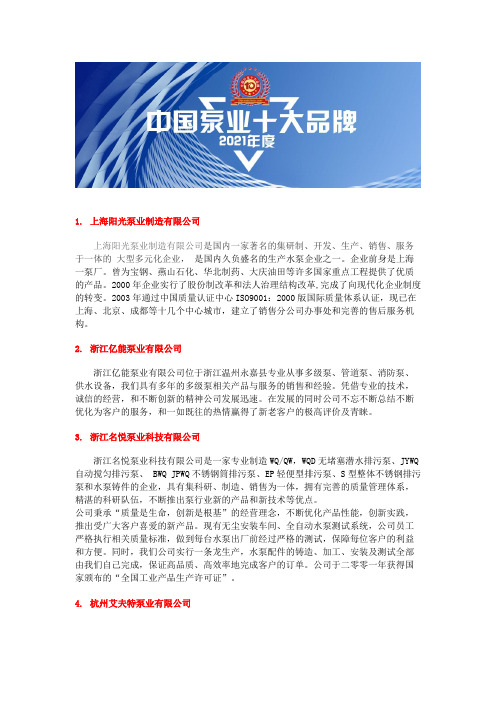

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，是国内久负盛名的生产水泵企业之一。
企业前身是上海一泵厂。
曾为宝钢、燕山石化、华北制药、大庆油田等许多国家重点工程提供了优质的产品。
2000年企业实行了股份制改革和法人治理结构改革,完成了向现代化企业制度的转变。
2003年通过中国质量认证中心ISO9001：2000版国际质量体系认证，现已在上海、北京、成都等十几个中心城市，建立了销售分公司办事处和完善的售后服务机构。
2.浙江亿能泵业有限公司浙江亿能泵业有限公司位于浙江温州永嘉县专业从事多级泵、管道泵、消防泵、供水设备，我们具有多年的多级泵相关产品与服务的销售和经验。
凭借专业的技术，诚信的经营，和不断创新的精神公司发展迅速。
在发展的同时公司不忘不断总结不断优化为客户的服务，和一如既往的热情赢得了新老客户的极高评价及青睐。
3.浙江名悦泵业科技有限公司浙江名悦泵业科技有限公司是一家专业制造WQ/QW，WQD无堵塞潜水排污泵、JYWQ 自动搅匀排污泵、 BWQ JPWQ不锈钢筒排污泵、EP轻便型排污泵、S型整体不锈钢排污泵和水泵铸件的企业，具有集科研、制造、销售为一体，拥有完善的质量管理体系，精湛的科研队伍，不断推出泵行业新的产品和新技术等优点。
公司秉承“质量是生命，创新是根基”的经营理念，不断优化产品性能，创新实践，推出受广大客户喜爱的新产品。
现有无尘安装车间、全自动水泵测试系统，公司员工严格执行相关质量标准，做到每台水泵出厂前经过严格的测试，保障每位客户的利益和方便。
同时，我们公司实行一条龙生产，水泵配件的铸造、加工、安装及测试全部由我们自己完成，保证高品质、高效率地完成客户的订单。
公司于二零零一年获得国家颁布的“全国工业产品生产许可证”。
4.杭州艾夫特泵业有限公司杭州艾夫特泵业有限公司是中新合资企业，2011年从新加波引进到中国，是管道离心泵，排污泵。
【JYWQ系列自动搅匀潜水排污泵】产品:【JYWQ系列自动搅匀潜水排污泵】产品简介：JYWQ、JPWQ系列自动搅匀潜水排污泵是在WQ型号潜水排污泵的基础上采用自动搅拌装置，该装置随电机轴旋转，产生极强的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，节约了运行成本，是具有明显的先进性和实用性的环保产品。
该产品成功适用于于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物，并获得了用户的一直好评！注：JYWQ为普通型；JPWQ为带不锈钢外套内循环冷却系统自动搅匀排污泵。
【JYWQ系列自动搅匀潜水排污泵】型号意义：【JYWQ系列自动搅匀潜水排污泵】产品特点：1．当自动搅匀排污泵运转时，自动搅拌池底沉积物，彻底防止污物淤积，无须人工清理；2．独特的叶轮设计，具有将纤维物、杂物切碎和撕裂的功能；3．采用外循环冷却系统，使排污泵低水位运转，减少电机起动频率，延长电机寿命；4．国家标准图集推荐产品；【JYWQ系列自动搅匀潜水排污泵】使用条件：1、介质温度不超过60℃，介质重度为1～1.3kg/dm3,PH值在4～10范围内。
2、1Cr18Ni9ti不锈钢材质可适用各种腐蚀性介质。
注：用户如有特殊的介质、温度等要求，请要订货时注明输送介质详细情况，以便本公司提供更为可靠之产品。
【JYWQ系列自动搅匀潜水排污泵】产品用途：1．工厂、商业严重污染废水的排放。
2．城市污水处理厂、医院、宾馆的排水系统。
3．住宅区的污水排水站。
4．人防系统排水站、自来水厂的给水装置。
5．市政工程、建筑工地。
6．勘探、矿山、发电厂配套附机。
7．农村沼气池、农田灌溉、河塘清淤。
【JYWQ系列自动搅匀潜水排污泵】结构图：1主电缆8底座2机壳9隔板3内循环套10控制电缆4油箱11油水控头5副叶轮12机械密封6叶轮13搅拌件7泵体14【JYWQ系列自动搅匀潜水排污泵】结构特点：1、采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。

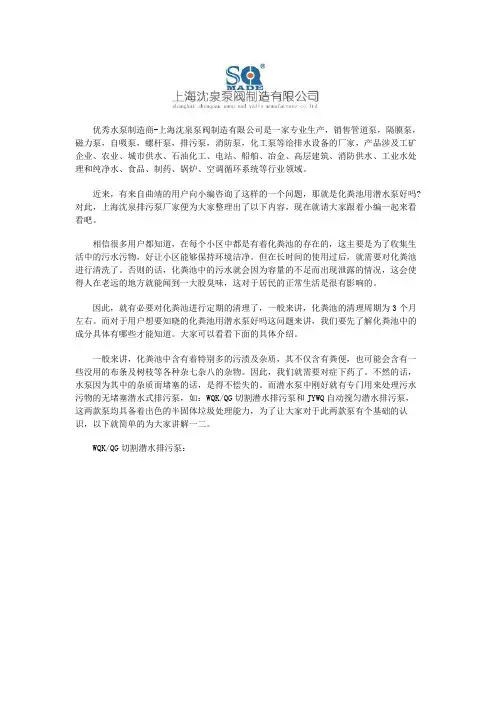

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
近来，有来自曲靖的用户向小编咨询了这样的一个问题，那就是化粪池用潜水泵好吗?对此，上海沈泉排污泵厂家便为大家整理出了以下内容，现在就请大家跟着小编一起来看看吧。
相信很多用户都知道，在每个小区中都是有着化粪池的存在的，这主要是为了收集生活中的污水污物，好让小区能够保持环境洁净。
但在长时间的使用过后，就需要对化粪池进行清洗了。
否则的话，化粪池中的污水就会因为容量的不足而出现泄露的情况，这会使得人在老远的地方就能闻到一大股臭味，这对于居民的正常生活是很有影响的。
因此，就有必要对化粪池进行定期的清理了，一般来讲，化粪池的清理周期为3个月左右。
而对于用户想要知晓的化粪池用潜水泵好吗这问题来讲，我们要先了解化粪池中的成分具体有哪些才能知道。
大家可以看看下面的具体介绍。
一般来讲，化粪池中含有着特别多的污渍及杂质，其不仅含有粪便，也可能会含有一些没用的布条及树枝等各种杂七杂八的杂物。
因此，我们就需要对症下药了。
不然的话，水泵因为其中的杂质而堵塞的话，是得不偿失的。
而潜水泵中刚好就有专门用来处理污水污物的无堵塞潜水式排污泵，如：WQK/QG切割潜水排污泵和JYWQ自动搅匀潜水排污泵，这两款泵均具备着出色的半固体垃圾处理能力，为了让大家对于此两款泵有个基础的认识，以下就简单的为大家讲解一二。
WQK/QG切割潜水排污泵：该泵具有着排污通过能力特别强，带切割性能好，能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出，使电泵可以全扬程运行，优良的干式电机和水泵的组合,电泵采用高质量的硬质合金，双端面机械密封和骨架油封组面部位,不得超过电动机高度的1/2，抽送污物温度不超过40℃。
JYWQ系列自动搅匀潜水排污泵型号意义及价格首先，我们来了解JYWQ系列自动搅匀潜水排污泵的型号意义。
JYWQ系列自动搅匀潜水排污泵的型号一般由字母和数字组成。
其中，字母表示泵的种类，数字表示流量、扬程或功率。
常见的JYWQ系列自动搅匀潜水排污泵型号有JYWQ10-15-1.1和JYWQ15-25-2.2、以JYWQ10-15-1.1为例，其中JYWQ表示该泵是自动搅匀潜水排污泵；10表示最大流量为10立方米/小时；15表示最大扬程为15米；1.1表示功率为1.1千瓦。
同样地，JYWQ15-25-2.2表示最大流量为15立方米/小时，最大扬程为25米，功率为2.2千瓦。
根据不同的使用需求，JYWQ系列自动搅匀潜水排污泵的型号可以有多种组合。
例如，流量大、扬程高的应用场合，可以选择型号JYWQ50-30-7.5，最大流量为50立方米/小时，最大扬程为30米，功率为7.5千瓦。
另外，JYWQ系列自动搅匀潜水排污泵还有不同的材质和结构设计，以适应不同的使用环境。
常见的材质有铸铁、不锈钢等，根据具体需求进行选择。
其次，我们来了解JYWQ系列自动搅匀潜水排污泵的价格。
JYWQ系列自动搅匀潜水排污泵的价格受多种因素影响，包括型号、材质、品牌等。
以JYWQ10-15-1.1为例，其价格通常在1000-3000元之间。
而型号为JYWQ50-30-7.5的自动搅匀潜水排污泵价格较高，通常在3000-5000元之间。
价格还会因为品牌的不同而有所差异，知名品牌的产品价格相对较高。
综上所述，JYWQ系列自动搅匀潜水排污泵的型号意义以及价格会根据不同的需求和品牌有所差异。
在选择购买时，应根据具体情况来确定合适的型号和价格。
JYWQ排污泵型号定义及使用条件上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、JYWQ系列自动搅匀潜水排污泵产品概述：JYWQ系列自动搅匀潜水排污泵是本司在吸收国外先进技术的基础上，采用优秀的水力模型开发研制而成的新型环保类产品，在排送固体颗粒和长纤维垃圾以及减少污水坑内沉积等方面，具有独特功能。
该泵水力性能先进成熟，性能指标已达到或超过国外同类产品先进技术水平。
污水提升泵本司排污泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、JYWQ系列自动搅匀潜水排污泵适用范围：JPWQ系列自动搅匀潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
三、JYWQ系列自动搅匀潜水排污泵使用条件：1、污水泵搅匀潜水排污泵系列产品在额定电压为380V，电源频率为50Hz时适用2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;3、海拔高度不超过1000米；4、输送介质年粘度不超1000CP；5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;四、JYWQ系列自动搅匀潜水排污泵特点：1、利用泵自身出水压力，搅匀污水池内沉淀污泥，真正达到彻底排出污水池沉淀物的目的。
熊猫JYWQ自动搅匀排污泵熊猫集团自动搅匀排污泵产品特点：1、采用潜水特种电机，防护等级为IP68级，F级绝缘，电机采用外循环冷却电系统，利用电泵所输送的介质在电机外表冷却室内流动，将电机产生的热量快速随介质带走，这种循环冷却方式，可保证电泵在电机全部露出液面时，仍可以正常运行。
同时确保电机温升低，提高电机效率延长使用寿命。
2、保护装置：设有漏水检测探头，浮子开关报警、过热保护元件等保护装置。
3、电缆及密封：选用耐污水及油脂的重型橡套电缆，电机上部电缆出口处有电缆扩套以保护电缆，电缆压癗压昆电缆密封圈，使电缆与接线腔之间可靠密封。
电机接线腔内设有接地装置，安全可靠。
4、泵体经电泳处理，可使水泵的防腐性能接近不锈钢的防腐程度。
5、外壳采用不锈钢材质美观耐腐蚀。
6、采用不锈钢轴，避免叶轮和轴锈死，保证水泵随时都能正常运行。
7、机封室内注油，可确保水泵无水短暂空载，方便确定水泵叶轮的旋转方向8、S型叶轮和切割盘，具有强烈的撕碎和切割功能，避免切割刀片被纤维物缠绕，导致叶轮抱死，烧坏电机。
9、采用自动耦合装置，检修时人员不必进入污水池安装快捷，维修方便。
10、具有自动搅匀装置，自动冲洗搅拌池底沉积物，防止污物淤积，无需人功清理，大大降低维修成本及沼气中毒人员伤亡事故。
11、采用专用控制柜，具有主回路短路、过载、缺相保护功能，有手动转换、定时转换、自动交换运行方式，具有故障自动关闭、备用泵自动投入运行功能。
12、液位控制方式：①液位浮球：针对擀污池较小，水质深度不高时选择，通过高低停控制。
②水位电极：水质深度较高，浮球上下不灵敏进，可用它控制。
③液位变送器：针对水池罗大较深时，可选择，传送由4-20mA的电流信号，能准确判断水位高度，灵敏度较高。
XBD-HY恒压消防泵熊猫集团XBD-HY系列稳压缓冲消防泵产品特点：1、水泵流量--扬程曲线变化很平坦，即泵从零到所需最大流量范围内变化时，其扬程变化在6%以内，且小流量或零流量时不超压，确保消防工作的正常进行，提高灭火效率及消防设备和消防人员的安全可行性。
WQ型排污泵型号大全及参数WQ型排污泵型号大全及参数WQ型排污泵型号大全及参数WQ型排污泵型号大全及参数WQ型排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
在排送固体颗粒和长纤维垃圾方面，具有独特效果。
采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。
水泵叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
工作条件1、介质温度不超过60℃，介质重度为1～1.3kg/dm3。
2、无内自流循环冷却系统的泵，电机部分露出液面不超过½。
3、铸铁材质的使用范围为PH5～9。
4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。
安装方式两种安装方式：移动式安装方式，固定式安装方式WQ型泵流量7~3750m3/h,扬程7~50m，电机功率：0.55~250kW，通过最大颗粒直径20~50mm。
WQ型排污泵型号大全及参数型号Type 流量Capacity米3/时m3/h扬程Head米m转速Speed转/分r.p.m功率千瓦PowerkW 效率ηEfficiency %出水口径OutietBoremm总重量GrandWeight kg配套控制柜型号Controlcabinet’smodel轴功率B．P配用功率Motor40WQ7-7-0.55 7 72830.310.5543 40 10WGZP1-0.5540WQ7-15-1.1 7 152830.671.1 43 40 18WGZP1-1.140WQ12-15 -1.5 12 152831.171.5 42 40 60WGZP1-1.550WQ7-10-0.75 7 102830.440.7545 50 16WGZP1-0.7550WQ10-7-0.75 10 72830.420.7543 50 16WGZP1-0.7550WQ10-10 -1.1 10 102830.611.1 45 50 18WGZP1-1.150WQ15-7-1.1 15 72830.591.1 48.5 50 18WGZP1-1.150WQ15-10 -1.1 15 102830.761.1 54 50 18WGZP1-1.150WQ15-12 -1.1 15 122830.961.1 51 50 18WGZP1-1.150WQ18-7-1.1 18 72830.641.1 54 50 18WGZP1-1.150WQ6-22-1.5 6 222860.781.5 46 50 60WGZP1-1.550WQ10-15 -1.5 10 152860.831.5 49.5 50 60WGZP1-1.550WQ15-15 -1.5 15 152861.091.5 56 50 60WGZP1-1.550WQ18-15 -1.5 18 152861.2 1.5 61.2 50 60WGZP1-1.550WQ20-10 -1.5 20 102860.881.5 62 50 60WGZP1-1.550WQ25-7-1.5 25 72860.761.5 62.5 50 60WGZP1-1.550WQ25-10 -1.5 25 102861.071.5 63.9 50 60WGZP1-1.550WQ30-7-1.5 30 72860.881.5 65 50 60WGZP1-1.550WQ9-22-2.2 9 221421.22.2 55.1 50 60WGZP1-2.250WQ15-22 -2.2 15 221421.632.2 55.1 50 60WGZP1-2.250WQ27-15 -2.2 27 151421.782.2 62 50 60WGZP1-2.250WQ15-30 -3 15 301422.273 54 50 70WGZP1-350WQ17-25 -3 17 251422.133 54.5 50 70WGZP1-350WQ15-32 -4 15 321422.474 53 50 70WGZP1-450WQ25-22 -4 25 221422.654 56.6 50 70WGZP1-450WQ25-25 -4 25 251423.044 56 50 70WGZP1-450WQ18-3218 32 1423.05.5 51 50 130 WGZP1--5.5 0 8 5.550WQ25-30 -5.5 25 301423.935.5 52 50 130WGZP1-5.550WQ20-40 -7.5 20 401424.047.5 54 50 150WGZP1-7.550WQ25-36 -7.5 25 361424.467.5 55 50 150WGZP1-7.565WQ29-8-2.2 29 82861.012.2 62.5 65 70WGZP1-2.265WQ30-10 -2.2 30 102861.32.2 63 65 70WGZP1-2.265WQ35-7-2.2 35 72861.042.2 64 65 70WGZP1-2.265WQ42-9-2.2 42 92861.552.2 66.6 65 70WGZP1-2.265WQ20-22 -3 20 221422.2 3 54.5 65 80WGZP1-365WQ30-15 -3 30 151422.193 56 65 80WGZP1-365WQ37-13 -3 37 131422.263 58 65 80WGZP1-365WQ30-18 -4 30 181422.3 4 64 65 80WGZP1-465WQ25-28 -4 25 281423.084 62 65 80WGZP1-465WQ30-22 -5.5 30 221443.335.5 54 65 140WGZP1-5.565WQ30-30 -5.5 30 301444.235.5 58 65 140WGZP1-5.565WQ30-35 -7.5 30 351445.2 7.5 55 65 150WGZP1-7.565WQ35-50 -11 35 501468.2211 58 65 380WGZP1-1180WQ30-7-1.5 30 72860.881.5 65 80 60WGZP1-1.580WQ35-10 -3 35 101421.633 58.5 80 100WGZP1-380WQ43-13 -3 43 131422.5 3 61 80 100WGZP1-380WQ50-7-3 50 71421.543 62 80 100WGZP1-380WQ50-10 -3 50 101422.033 67 80 100WGZP1-380WQ40-15 -4 40 151422.3 4 64 80 130WGZP1-480WQ60-13 -4 60 131423.174 67.1 80 130WGZP1-480WQ50-15 -5.5 50 151443.435.5 5.98 80 140WGZP1-5.580WQ45-30 -7.5 45 301446.187.5 59.5 80 200WGZP1-7.580WQ46-22 -7.5 46 221444.847.5 57 80 200WGZP1-7.580WQ65-25 -7.5 65 251446.927.5 64 80 200WGZP1-7.580WQ30-40 -11 30 401465.6411 58 80 380WGZP1-1180WQ45-40 -15 45 401468.1815 60 80 520WGZP1-15B80WQ50-40 -15 50 401469.0115 60.5 80 520WGZP1-15B100WQ70-7 -3 70 71421.943 68.8 100 100WGZP1-3100WQ70-1 0-4 70 101422.774 68.9 100 130WGZP1-4100WQ75-775 7 1422.04 68.8 100 130 WGZP1--4 0 6 4100WQ100-7-4 100 71422.734 69.5 100 130WGZP1-4100WQ65-1 5-5.5 65 151444.095.5 65 100 150WGZP1-5.5100WQ70-1 4-5.5 70 141443.995.5 67 100 150WGZP1-5.5100WQ120-10-5 .5 120 101444.625.5 70.810150 WGZP1-5.5100WQ50-27-7. 5 50 271445.66 7.5 6510200 WGZP1-7.5100WQ70-15-7. 5 70 151444.4 7.5 6510200 WGZP1-7.5100WQ70-22-7. 5 70 221446.487.5 64.810200 WGZP1-7.5100WQ100-10-7 .5 100 101443.89 7.5 7010200 WGZP1-7.5100WQ100-15-7 .5 100 151445.72 7.5 71.510200 WGZP1-7.5100WQ50-35-11 50 35 1468.55 11 55.710380 WGZP1-11100WQ70-20-11 70 20 1466.15 11 6210380 WGZP1-11100WQ80-24-11 80 24 1468.05 11 6510380 WGZP1-11100WQ100-22-1 1 100 221468.81 11 6810380 WGZP1-11100WQ60-30-15 60 30 1467.91 15 6210520WGZP1-15B100WQ70-28-15 70 28 1468.61 15 6210520WGZP1-15B100WQ80-32-15 80 32 14611.0715 6310520WGZP1-15B100WQ87-28-15 87 28 14610.2415 64.810520WGZP1-15B100WQ100-22-1 5 100 221469.22 15 6510520WGZP1-15B100WQ100-30-1 5 100 3014612.0215 6810520WGZP1-15B100WQ80-40-22 80 40 970 14.5322 6010780WGZP1-22B150WQ140-7-5. 5 140 71443.68 5.5 72.515150 WGZP1-5.5150WQ145-10-7 .5 145 101445.52 7.5 71.615200 WGZP1-7.5150WQ150-8-7. 5 150 81444.54 7.5 7215200 WGZP1-7.5150WQ210-7-7. 5 210 71445.5 7.5 72.515200 WGZP1-7.5150WQ140-14-1 1 140 141469.58 11 71.615380 WGZP1-11150WQ140-18-1 1 140 181469.58 11 7015380 WGZP1-11150WQ200-10-1 1 200 101467.46 11 7315380 WGZP1-11150WQ150-15-1 5 150 151468.76 15 7015520WGZP1-15B150WQ150-20-1 5 150 2014611.6815 7015520WGZP1-15B150WQ200-13.5 -15 20013.514610.1215 72.715520WGZP1-15B150WQ70-40-18 .5 70 4014713.1318.558.115660WGZP1-18.5B150WQ150-22-1150 22 14712.6 18.71.3 15660 WGZP1-18.8.5 0 5 0 5B150WQ150-25-1 8.5 150 2514714.618.57015660WGZP1-18.5B150WQ100-40-2 2 100 40 97017.8118.561.215780WGZP1-22B150WQ130-30-2 2 130 30 97016.8618.56315780WGZP1-22B150WQ150-30-2 2 150 30 970 18.3 22 6715780WGZP1-22B150WQ200-15-2 2 200 15 97011.8522 6915780WGZP1-22B150WQ200-22-2 2 200 22 97017.0822 70.215780WGZP1-22B150WQ250-17-2 2 250 17 97016.3122 7115780WGZP1-22B150WQ300-13-2 2 300 13 97014.5622 7315780WGZP1-22B150WQ140-41-3 0 140 41 98022.5130 69.515930WGZP1-30B150WQ150-28-3 0 150 28 98016.3530 7015930WGZP1-30B150WQ150-40-3 0 150 40 98023.3630 7015930WGZP1-30B150WQ200-20-3 0 200 20 98015.3530 7115930WGZP1-30B150WQ200-30-3 0 200 30 98023.0330 7115930WGZP1-30B150WQ300-18-3 0 300 18 98020.1630 7315930WGZP1-30B200WQ250-7-11 250 7 1466.81 11 7020380 WGZP1-11200WQ300-7-11 300 7 1467.47 11 76.520380 WGZP1-11200WQ400-7-15 400 7 1469.86 15 77.420520WGZP1-15B200WQ300-10-1 5 300 1014610.8 15 75.720520WGZP1-15B200WQ150-25-1 8.5 150 2514716.3518.570.220660WGZP1-18.5B200WQ250-15-1 8.5 250 1514713.9418.573.320660WGZP1-18.5B200WQ400-10-1 8.5 400 1014714.0818.577.420660WGZP1-18.5B200WQ480-11-2 2 480 11 97019.1322 75.220780WGZP1-22B200WQ250-22-3 0 250 22 98020.8230 7220930WGZP1-30B200WQ300-18-3 0 300 18 98022.0230 73.320930WGZP1-30B200WQ400-15-3 0 400 15 98021.8730 74.720930WGZP1-30B200WQ350-20-3 7 350 20 98025.6537 74.320108WGZP1-37B200WQ250-35-4 5 250 35 980 36.6 45 65.820120WGZP1-45B200WQ400-24-4 5 400 24 980 35.2 45 74.320120WGZP1-45B200WQ250-40-5 5 250 40 980 41.4 55 65.720136WGZP1-55B200WQ400-30-5 5 400 30 980 44.6 55 73.220136WGZP1-55B200WQ600-20-5 5 600 20 980 43.1 55 75.820136WGZP1-55B200WQ350-40-7 5 350 40 980 54.6 75 69.820187WGZP1-75B250WQ600-7-18600 7 14714.518.78.5 25660 WGZP1-18..5 0 8 5 0 5B250WQ800-7-30 800 7 980 21.8730 25.625930WGZP1-30B250WQ600-15-3 7 600 15 98032.323732.3225108WGZP1-37B250WQ700-15-3 7 700 15 980 26.9 37 26.925108WGZP1-37B250WQ600-20-5 5 600 20 980 42.5 55 73.225136WGZP1-55B250WQ700-22-7 5 700 22 98060.8575 68.925187WGZP1-75B250WQ600-30-9 0 600 30 980 64.6 90 75.825210WGZP1-90B250WQ700-33-1 10 700 33 980 82.61176.125224WGZP1-110B300WQ900-8-30 900 8 980 24.6530 79.530930WGZP1-30B300WQ800-15-5 5 800 15 980 42.7 55 76.530136WGZP1-55B300WQ950-24-1 10 950 24 980 80.6117730224WGZP1-110B350WQ1100-10-45 11010 980 37.4 45 80.835120WGZP1-45B350WQ1200-15-90 12015 980 61.8 90 79.335210WGZP1-90B350WQ1200-18-90 12018 980 75 90 78.435210WGZP1-90B350WQ1085-28-13 2 10852898107.113277.235252WGZP1-132B350WQ1000-36-1610036 98128.1676 35288WGZP1-160 0 0 9 0 0 0 0B 350WQ1500-26-160 1500 26980 136.3 160 77.9 350 2880 WGZP1-160B 400WQ2000-13.5-110 2000 13.5 9890.4110 81.3 400 2240 WGZP1-110B 400WQ1700-22-160 1700 22 740 130.2 160 78.2 400 2880 WGZP1-160B 400WQ1800-32-25018032740205250 76.5400 4690WGZP1-250B450WQ2200-10-90 2200 10 980 73.7 9081.3 450 2100 WGZP1-90B 500WQ2600-15-160 2600 15 740 130.3 160 81.5 500 2800 WGZP1-160B 500WQ2400-22-220 2400 22 740 186.9 220 76.9 500 4280 WGZP1-220B 500WQ2650-24-250 2650 24 740 225.1 250 76.9 500 4690 WGZP1-220B 600WQ3500-12-185 3500 12 740 139.1 185 82.2 600 3420 WGZP1-185B 600WQ3750-17-25037517740 216.7250 80.1600 4690WGZP1-250B。
排水泵型号及产品介绍排水泵也是离心泵的一种，排水泵型号有很多种，但基本都是用来排出积水池或者大型储液罐中的液体。
其工作原理是：依靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强。
我们今天就来了解一下排水泵型号中的知识。
潜水排污泵规格型号常用的有AS(液下潜污泵)、QW/WQ(无堵塞排污泵)、JYWQ(自动搅匀排污泵)、WL(立式排污泵)、ZW(自吸式排污泵) 等系列。
在这些排水泵型号中，最具代表性的应该是QW/WQ(无堵塞排污泵)了，我们着重对这一型号的排水泵做讲解。
一、产品概述WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。
水泵和电机是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。
叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。
产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。
二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、过流能力强：双流道设计，确保泵运行效率高且无堵塞。
5、维修方便：采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工。
三、工作条件流量范围：2～1500m3/h 扬程范围：3～45m转速n：970～2900r/min 环境温度T：≤+40℃介质温度：-15℃～+60℃介质密度：≤1.3X103kg/m3 介质PH值范围：5～9 系统最高工作压力：≤离心泵的工作原理是:依靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强。
水泵在工作前，泵体和进水管必须罐满水，防止气蚀现象发生。
当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。
排污泵:JYWQ系列自动搅匀排污泵放大图片详细信息：自动搅匀排污泵;带搅拌装置排污泵;自动搅匀泵;自搅匀排污泵;自动搅匀潜污泵概述JYWQ、JBWQ、JPWO系列自动搅匀排污泵是在普通排污泵的基础上采用自动搅拌装置，该装置随电机轴旋转，产生极强的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤、节约了运行成本，是具有明显的先进性和用性的环保产品。
注：JYWQ、JBWQ为普通型自动搅匀排污泵；JPWQ为带不锈钢外套内循环冷却系统自动搅匀排污泵。
JYWQ自动搅匀排污泵主要特点1．当自动搅匀排污泵运转时，自动搅拌池底沉积物，彻底防止污物淤积，无须人工清理；2．独特的叶轮设计，具有将纤维物、杂物切碎和撕裂的功能；3．采用外循环冷却系统，使排污泵低水位运转，减少电机起动频率，延长电机寿命；4．国家标准图集推荐产品；5．上海市高新技术成果转化产品。
JYWQ自动搅匀排污泵型号意义：例：80JYWQ50-10-1600-3 80-排出口径（mm）JYWQ-自动搅匀排污泵50-流量（m3/h）10-扬程（m）1600-搅匀范围（mm）3-电机功率（KW）JYWQ自动搅匀排污泵主要用途1．工厂、商业严重污染废水的排放。
2．城市污水处理厂、医院、宾馆的排水系统。
3．住宅区的污水排水站。
4．人防系统排水站、自来水厂的给水装置。
5．市政工程、建筑工地。
6．勘探、矿山、发电厂配套附机。
7．农村沼气池、农田灌溉、河塘清淤。
JYWQ自动搅匀排污泵结构简图结构特点说明1采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2自动搅拌装置，产生极强的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入叶轮排出，达到清淤的作用。
3隔板将底座一分为二，搅拌与进水互不影响。
4机械密封为双端面机械密封，长期处于油室中，保证水泵安全可靠地运行。
5副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力，延长轴承的使用寿命。
08s305小型潜水排污泵选用及安装邢台市市有着得天独厚的风能资源，多个县区适宜进行大型风电场的开发建设，同时，又地处京津唐地区的电力负荷中心，电网架构较好，因此，邢台市市将大力开发风力资源作为了推进全市经济发展、增强县域经济实力、带领当地群众脱贫致富的重要举措。
经过近年来一系列的超前运作，邢台市的努力已初见成效，风电项目处处开花。
除了百万千瓦级风电示范基地项目外，截至目前，张北长城风电场、满井风电场一期和尚义满井风电场一期等8.9万千瓦的项目已经并网发电，沽源狼尾巴山风电场一期工程3万千瓦、万全玉龙风电场3.6万千瓦等总装机容量为24.35万千瓦的几个项目也正在建设（其中部分项目的子工程已经完工，部分机组已经并网发电），尚义石人风电场4.95万千瓦项目则即将开工，预计到今年年底风电装机容量可达到22万千瓦左右。
这些项目一旦建成并网发电，对当地经济的拉动力是惊人的。
同时，还有24家国内外具有实力的企业正在邢台市10个县区开展风电项目的前期工作，欲开发风电。
到2010年，预计邢台市风电装机总容量将达到200万千瓦，将成为名副其实的国JYWQ型自动搅匀潜水排污泵一、适用范围：JPWQ系列自动搅匀潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
二、使用条件：1、搅匀潜水排污泵系列产品在额定电压为380V，电源频率为50Hz时适用2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;3、海拔高度不超过1000米；4、输送介质年粘度不超1000CP；5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;注意：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！三、产品特点：1、采用双叶片叶轮结构，大大提高了污物的通过能力2、机械密封采用新型磨檫副，并长期处入油室内运行；3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；6、能够在设计范围内使用，而保证电机不会过载；四、产品意义：JYWQ型自动搅匀潜水排污泵（曲线图谱）JYWQ型自动搅匀潜水排污泵（性能参数）序号型号排出口径(mm)额定流量(m3/h)额定扬程(mm)搅拌直径(mm)转速(r/min)效率(%)自动耦合器1 JYWQ50-12-15-1200-1.5 50 12 15 1200 2900 48 CAK-502 JYWQ50-20-7-1200-1.1 50 20 7 1200 2900 62 CAK-503 JYWQ50-10-10-1200-1.1 50 10 10 1200 2900 56 CAK-504 JYWQ50-10-15-1200-1.5 5010151200290056CAK-505 JYWQ50-15-10-1200-1.5 5015101200290056CAK-506 JYWQ50-15-15-1200-2.2 50 15 15 1200 2900 51 CAK-507 JYWQ50-25-10-1200-2.2 50 25 10 1200 2900 65 CAK-508 JYWQ50-15-20-1200-2.2 50 15 20 1200 2900 56 CAK-509 JYWQ50-20-15-1200-2.2 50 20 15 1200 2900 56 CAK-5010 JYWQ50-42-9-1200-3 50 42 9 1200 2900 56 CAK-5011 JYWQ50-17-25-1200-3 50 17 25 1200 2900 56 CAK-5012 JYWQ50-25-22-1200-4 50 25 22 1200 2900 62 CAK-5013 JYWQ50-25-32-1600-5.5 50 25 32 1600 2900 52 CAK-5014 JYWQ50-40-7-1200-2.2 504071200290052CAK-5015 JYWQ50-40-15-1400-4 5040151400290070CAK-5016 JYWQ50-40-30-1600-7.5 50 40 30 1600 2900 68 CAK-5017 JYWQ65-25-16-1400-3 65 25 15 1400 2900 65 CAK-6518 JYWQ65-37-13-1400-3 65 37 13 1400 2900 62 CAK-6519 JYWQ65-25-28-1400-4 65 25 28 1400 2900 60 CAK-6520 JYWQ80-40-7-1600-2.2 80 40 7 1600 2900 54 CAK-8021 JYWQ80-29-8-1600-2.2 80 29 8 1600 2900 54 CAK-8022 JYWQ80-43-13-1600-4 80 43 13 1600 2900 63 CAK-8023 JYWQ80-50-10-1600-3 80 50 10 1600 1450 76 CAK-8024 JYWQ80-50-20-1600-5.5 8050201600290070CAK-8025 JYWQ80-40-15-1600-4 80 40 15 1600 2900 70 CAK-8026 JYWQ80-60-13-1600-4 80 60 13 1600 2900 70 CAK-8027 JYWQ80-35-25-1600-5.5 80 35 25 1600 2900 64 CAK-8028 JYWQ80-50-25-1600-7.5 80 50 25 1600 2900 70 CAK-8029 JYWQ80-50-30-1600-7.5 80 50 30 1600 2900 70 CAK-8030 JYWQ100-80-9-2000-4 100 80 9 2000 1450 62 CAK-10031 JYWQ100-110-10-2000-5.5 100 110 10 2000 1450 71 CAK-10032 JYWQ100-65-15-2000-5.5 100 65 15 2000 1450 71 CAK-10033 JYWQ100-100-15-2000-7.5 100 100 15 2000 1450 73 CAK-10034 JYWQ100-80-20-2000-7.5 100 70 20 2000 2900 71 CAK-10035 JYWQ100-70-22-2000-7.5 100 80 22 2000 2900 70 CAK-10036 JYWQ100-100-22-2000-15 100 150 22 2000 1450 61 CAK-10037 JYWQ100-80-30-2000-15 100 210 30 2000 1450 67 CAK-10038 JYWQ150-150-10-2000-7.5 150 250 10 2000 1450 75 CAK-15039 JYWQ150-210-7-2500-7.5 150 150 7 2500 1450 78 CAK-15040 JYWQ150-250-6-2500-7.5 150 200 6 2500 1450 79 CAK-15041 JYWQ150-150-15-2500-11 150 65 15 2500 1450 79 CAK-15042 JYWQ150-200-10-2500-15 150 180 10 2500 1450 73 CAK-15043 JYWQ150-65-40-3200-18.5 150 150 40 3200 1450 58 CAK-15044 JYWQ150-180-22-2600-18.5 150 110 22 2600 1450 75 CAK-15045 JYWQ150-150-26-2600-18.5 150 300 26 2600 1450 72 CAK-15046 JYWQ150-110-30-2600-18.5 150 130 30 2600 1450 72 CAK-15047 JYWQ150-300-15-2600-22 150 100 15 2600 1450 76 CAK-15048 JYWQ150-130-30-2600-22 150 300 30 2600 1450 70 CAK-15049 JYWQ150-100-40-3000-30 150 250 40 3000 1450 64 CAK-15050 JYWQ200-300-7-3000-11 200 300 7 3000 1450 75 CAK-20051 JYWQ200-250-11-3000-15 200 250 11 3000 1450 72 CAK-20052 JYWQ200-300-10-3000-15 200 300 10 3000 1450 75 CAK-20053 JYWQ200-250-15-3000-18.5 200 250 15 3000 1450 72 CAK-20054 JYWQ200-400-10-3000-22 200 400 10 3000 1450 75 CAK-20055 JYWQ200-200-20-3000-22 200 200 20 3000 1450 73 CAK-200JYWQ200-250-22-3000-30 200 250 22 3000 1450 73 CAK-200 56JYWQ250-600-7-3000-22 250 600 7 3000 1450 78 CAK-250 57JYWQ250-600-9-3000-30 250 600 9 3000 1450 78 CAK-250 58JYWQ型自动搅匀潜水排污泵（结构图）WQK/QG带切割装置潜水排污泵一、概述WQK/QG带切割装置排污泵具有排污通过能力特别强，带切割性能好，能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出，采用最先进的方法，设计成最合理的水力特性，使电泵可以全扬程运行，优良的干式电机和水泵的最佳组合,使电泵的总效率达到西德abs公司的ass带切割装置系列产品相同，电泵采用高质量的硬质合金，双端面机械密封和骨架油封组面部位,不得超过电动机高度的1/2，抽送污物温度不超过40℃。
潜污泵型号及参数————————————————————————————————作者：————————————————————————————————日期：潜污泵型号及参数以下几款潜污泵型号及参数供用户或设计院选型设计【AＳ型撕裂式潜水排污泵】型号意义：ＡＳ型无堵塞潜水排污泵价格编号型号规格流量（m³/h）扬程（m）功率(KW)转速（ｒ／min)电压(V)配用胶管内径（mAS 叶轮自耦装置GAK一控一全保自动控制柜一控二、一用二备全保自动控制ｍ) 配浮球柜配浮球１ＡS１０－2W/CB 15 4 1．１2８5 68 2 AS10-2ＣB 15 4．5 １.1 2９1９2 973 10４３1668 ３AS1６-2ＣB 2９7．6 1．５29 668 ４AＳ3０－2CB 42 1 1738 192 ９7３111２1６685 AS５5-2CB ４5 １3 5.5 29 8 35２1251 1１82 18076 AS55－4CB 100 7．5 5．5 ３３６48 077 ＡＳ75-2CB 6０18 7.5 29 3 352 1251 1２５1 18778 AS75-4CB 1４5 １0 7.５892 48 779 ＡＶ14－4 22 5.８ 1.5 2９１92 973 １043 1668 １0 AＶ55-2 30 2０５.5 ２９ 5 3５2 5 11 AV75-2 30 ２5 ７.5 2９0 40 5【AＳ型撕裂式潜水排污泵】性能参数：型号流量扬程电机功率转速额定电压额定电流配用胶管内径自耦装置重量（ｍ３/h)(Ｍ）(kw)(r/min）(V）(A）mｍAS１0-2W/CB1５4 1.1285０2205．657６80GAK30 AS10-2CB1５ 4.51．128５０3802．9768０GAK30 AS16-2CB２９７．6１.5２85０3８0３．5768０ＧAK33 AS30-２CB42113２85038０ 6.4768０GAＫ4０AＳ55-２CB４51３5．5２9００３801１．１127100GAK165 AS55－4CB1007.5 5.51450３801１.6152150GAK１80ＡＳ75－2CB60187.52900380１5．０1271００ＧＡK1８5 AS75-4CＢ1４5107.５１45038015．４１52150GAK2０0 AV14-4225．８ 1.514５0３80 3.576８0GＡK33 AV55－2302０ 5.5２９0038011.176100GAK1６5ＡＶ75-２30257.529０0３８015.07６1０0GAK20０ＡS型无堵塞潜水排污泵价格编号型号规格流量（ｍ³／h)扬程(ｍ)功率(KW)转速(ｒ/mｉn)电压(Ｖ)配用胶管内径(mｍ）ＡS 叶轮自耦装置GAK一控一全保自动控制柜配浮球一控二、一用二备全保自动控制柜配浮球１AS10－2W/CＢ15 4 1.1 ２８5 68 ２AS10-2CＢ1５４.5 1.1 ２9 19２973 1043 166８３ＡＳ1６-2CＢ2９7．6 1.5 ２9 ６68 4 ＡS3０-2ＣB ４2 1 １738 19２973 １１12 1668 ５AS5５-2CＢ45 13 5.5 29 8 3５2 １２51 1182 18０76 AS5５-4CB 10０7.５5．5 ３36 4８077 ＡS75－2ＣB 60 18 7.5 2９ 3 352 1251 1２51 187７８ＡS75-4CB 145 10 7.5 892 48 ７79 ＡＶ１４-4 22 ５.8 1．５29 1９2 ９73 1043 166810 AＶ5５-2 30 2０ 5.5 29 ５35２５11 AＶ7５-2 30 25 ７.5 29 0 4０ 5【JＹWQ系列自动搅匀潜水排污泵】型号意义:JＹWQ、ＪPＷＱ自动搅匀系列排污泵价格编号型号规格排出口径（mm)流量(m³/h)扬程(m)搅匀直径(mm)转速(r/miｎ)功率(KW）效率(%) JYＷＱ\JPWQ１40-１2-1５-１２00－1.５4０12 .５４8 11822 50-2０-7－1200-0.７5 5 0 0.75 62 9043 50-10－10－1２00－1. 2９00 1.1 54 9734 50-15-15-１200-２.25 0 2.2 51 13215 ５０-15－１0-１2０ 5 0 1.5 65 11820-1．56 50-１５-２0－1２00-2．2５0 2．2 51 13217 ５０-20-15-1200-2.2 50 ２.2 57 132１8 5０-４0-７－1２00-2.2 5 ０ 2.２7３1321 ９5０-４0－9- 4 38 10 50-２5-15－１73８1１５０-25-２２－12 85 １２５0-40-15- 08513 50－２5－32-1600-5.5 ５00 5．５4９２78014 ６５-２５-1５- 173８1５65－３7－１3- １７３８16 65-2５-28- 14 24 １７８0-40-７－1200-2.２８0 ２.2 50 166818 ８0－３0－8-1２0０－2.28 ０ 2.２51 1６6819 80-43-13－1600_4 80 4３65 2０8５２０80-50-10_160０_3 8 ００３7２180７２1 8０-40－15_16０0_4 ８0 4 6２2２２４２2 8０-60-1３-１6０0_4 80 6 70 ２22４23 80-3５-2５-160０_5．5 8 0０5．５58 285０24 80-５0-25_１６00_7.5 8 00 7.５56 2919 ２5 1０0-８0-9- 6 022６１00-1１0－10－２0０0-5.5１29０0 ５.5 67 31２827 1０0-７0-1５-2０00-５5100 7 .5 59 312８２8 100-100-1５- ．5 70 ３336编号型号规格排出口径(mm）流量(ｍ³／h)扬程（ｍ)搅匀直径(mm)转速(r/min)功率（KW)效率（%）JYWＱ\JPWQ２9 100-8０-2０- 20 2000 １450 7．5 ７1 333６３0 1００-８0-22- 22 200 ０3１100－８0-25- ２５２00 0３2 １00－10０－2２-2００0－00 533 100-80－30－2000－0 53４150-150-1０－20００-7.５10 0 7.5 70 36１４35 150-２0０－7-２50０-7．5１4５０7.5 ８0 347536 150-2５０-6-250０-7.5 14５０7.5 ８2 347５3７15０-1０0-１５－2600-11８38 150-145-１5-２６00－1１839 150-2０0-10-2６00－60 24０150-6５-40－３2０0－１8.５1450 18.5 70 711７41 １50-１80-２2-26０0-１8.５0 1450 18.５７5 7117４2 150-15０-26-2600－18.5０145０１8.5 72 711７43 150-１１０－30－２600-18.5０1450 18．5 ７２7117４4 １5０-3０0-15-2600－2２14５150-130－30-2600-2２ 14６１5０-200-３０-２600-37０247 150-15０-35-320０-3７０2４８150-140-４0-３20０-３70249 2００-300－７－75 749250 200-２50-1１-30０0- 00 7５１２00-3００-１0-３0０0-０0 ７52 20０-2５0-15-3０00-18．52０0 25 8.５7２90２15３２00-400-１0－0 10 300 ０5４２00－3１０-１3- ２７1 ９４80 5５200-4０0－13- 0 76 １1１6２5６200-280-２２_30０0_3 0 ６257 ２０0-３50-25＿3200_３７２0编号型号规格排出口径（mm）流量(m³／h)扬程(m)搅匀直径(mm)转速(r/miｎ)功率(KW) 效率(％) JＹWＱ\JＰWQ58 200-250-3５－３２00_45２０59 ２０0－４0０-30_3200＿552 １60 250-60０-9-32００＿3 ４8６１250-６00－1２＿3200＿3725６2 2５0-４2０-２2-3２０0_452５60 ４5 7６２７216ﻬ【ＪＹＷＱ系列自动搅匀潜水排污泵】性能参数：序号型号排出口径额定流量额定扬程搅拌直径转速效率自动耦合器(mm）（m３/h）(mm)(mm)（r/min)(%)1JYWＱ5０-12－15－1200-1.５50128ＣAＫ－50２JYWＱ5０-20-7-1２00－1.90062CAK-50 3JYＷQ５0-10－１０-1200-1.290０56ＣAＫ-504ＪYWQ5０－1５-15－1200－２.25051ＣＡK-５0５JYWQ５0-２5-10-120０-2．250０６5CAK-５0 6JYWQ50-15-20-1200-２．250５6ＣAK-5０7ＪＹWQ５0－2０-1５-12０0-2.2５０2６CAＫ-50８JYWＱ5０-42-９－200２90056CAK-50 9JYＷＱ50-１7-2５-1200290056CAK-５0１0ＪYWQ50-25-22-1２00２90062ＣAK-50 11ＪYWQ５0-4０-15-1４0０-45０４０CＡＫ-５01２JYWQ50－25－３2-160０-5.５50０52CAK-501３JYWQ50-４０－30-16０0-7.5５０068CＡK－5014JＹＷＱ65-25－15－CAK-６５1５JYWQ65-３7-13-1４00－３65372ＣAK-6５16JYWＱ65-２5-2８－1400２900６0ＣAK－6５１7ＪYWQ８0－40-7－16０0-2．2８054CAＫ-80１8ＪＹWQ80－29-8-1600-２.28054CAK-80 19JYWQ80-４3-13-１60０－４8043３CAＫ-８020ＪYＷQ80－５0-10-16001450７6CＡK-80 21JYＷQ８0-40-15-1600-4804０CAＫ－80 22JYＷQ80-60－1３-1600-48060CAＫ－8０23JYWQ80-3５-25-1６00-５.58006４CAK-80 24JＹＷＱ80-50-25-1６00-7.５80070ＣAK-8025JYＷQ80－5０-30－１600-7.58０070CAＫ－８0２6JYWＱ100-80-9-2０00145０６2CAK－1００2７JYＷQ10０-1１０－1０-20０0－5.５11４5071ＣAK-100２８JYWQ100－7０-15-2000-5.510071CAＫ-1０029JYWQ100-100-15-2００0－7．51０0１03ＣAK-10030ＪＹWQ１０0-8０-２0-２000-７．51９0071CAK－10０３1JＹWQ10０-50-35-68ＣAＫ-100３2ＪYWQ10０-７0-2２-2000-7．5190070CAK-10033JYＷＱ1０0-1０0-２２-61ＣAK-１00 34ＪYWQ100-８０-30－６7ＣAK－100３５JYWＱ150-１50－10-2000-7．5０１４5075ＣＡＫ-15０36JＹＷＱ150-２１０－７-2500-7．514５078CＡK-15０37JＹＷQ150－25０－６-25０0-７.5１４5０79CAK－１５0３８JＹWQ１50－150－１5－9CAK-150 3９JＹＷＱ15０-200－1０-７3ＣAK-15040JYWQ150-65－40－3200-１8.50145058CAK-15041JYWQ１5０－18０-2２－2６0０-18．50145075CAK－1５042JＹWQ１５0－150-26-26０0-１８．５01450７2ＣAK-15０43JYWQ1５0－110-30－2６00-18.5０145０７２CAＫ-15044JYWQ１50-３0０-1５-76CAＫ-150 4５JYWQ150-130-30-70CAK-１50 46ＪYWQ150－1００-４0-4CAK-１50 47ＪYWQ200－300-7-5CAＫ-２０0４８JYWQ2０0-250－１1－72CＡK-2０0４9JＹWQ200-3００－10-75ＣＡK-20050JYWQ20０－250-15-3０00-18.５２00252ＣAK-2０05１JＹWＱ200－400-10-７５CAＫ-200 52ＪYＷQ200-2００-２０-7３CAK－200５3JYWＱ２０0－2５0-２２-７3ＣＡK-２00 54ＪＹWＱ２5０-600－7－8CAK-250 55ＪＹWQ250-６00－9-8CAK－２50JYWQ、ＪPWQ自动搅匀系列排污泵价格编号型号规格排出口径（mｍ)流量(ｍ³/ｈ)扬程(m)搅匀直径(ｍm)转速（r／mｉｎ)功率(ＫW)效率(％) JＹＷQ\JPWQ1 4０-12-15-1200－１.5 40 12 .5 48 1１822 ５０-２０-7-1２0０－0.７55 0 0.75 62 9043 50－１0-１0-１20０－1．2900 １.1 5４９73４50-15－１5-12０0-2.２ 5 0 2.2 ５1 13２１5 5０-15－１0－1２00-1.55 0 １.5 ６5 118２6 5０-１5-20－1２00－２.25 ０ 2.2 51 13217 ５０-20－15-1２00-2.2 ５0 2 .2 5７13218 5０-40-7－1２0０-２.２５0 2.2 ７３1３219 ５0－4０-９- 4 381０50－25-15- １7３811 ５０-25-22- １２8512 ５0-40-1５－085１3 5０-25-32-1600－5.５５０0 5.5 49 2780 14 6５-25－1５- １７3８１5 65-3７-１3－173８１6 ６５-２５-２8- 14 2４１7 ８0－4０－7-１２０0-2．2８０ 2.2 5０16６8１8 80-３0－8-1200-2.2 8 ０ 2.2 ５1 1６68 19 80-4３-1３-1600_4 ８0 ４3 ６5 20８5 ２0 ８0-５0-10_160０_3 8 0０ 3 7２1807 2１80-４0－1５_1600_４80 4 62 2224 ２2 ８０-6０－１3-16０0_4 80 6 70 2224 23 8０-35-2５-1600_5.5 ８00 5．５5８２850２4 ８0-50－25_1６０0＿7．5８０0 ７.５56 2９１925 1００-8０-9- 6 02２6 100－110－10-２000-５.５１2900 ５．５67 3１2８27 １00-70-１５-2000-55 100 7 ．5 59 ３12８2８10０-1００-15－．5 7０33３6编号型号规格排出口径（mｍ)流量(ｍ³／h)扬程(ｍ)搅匀直径(mm)转速(r/min）功率（KＷ）效率（%）ＪＹＷQ＼JPＷQ２9 １０0-80-20－２０2０00 １450 7.5 ７1 33３６30 100－8０－22- 22 200 031 １00-80-25- 25 ２０0 ０３2 １0０－10０－22－2000-00 ５3３１００-80-3０－200０- 0 5３4 150－15０－10-２0０0-７．510 ０7.5 7０361４35 1５0-２０0-7-2５０0－7.５1 450 7．５80 34753６1５0-250-６－２50０-7.51４５0 7.5 8２347537 15０-１0０－15-2600－11８38 150－145－1５-２6０0-118３9 150-２00-10-26００- 60 2 40 150-6５-40-3200－18．5 １450 18．5 70 711７４1 １５0-180-2２－2６0０-18．50 1450 18.5 75 711742 1５0-150－２6－２６00-18.50 １450 18．5 ７2 711743150－110－30-2600-18.50 14５0 1８.5 7２711744 150－３00-15-2600-2２ 1４5 150-130-３0-2600－2２１4６150-2００-30-2600-37 0２４７150-150-35-３200-３7 02４８１50-14０-４0－3２00-3７0249 200-300－7－７5 749250 ２0０-25０-１1-3000- 00 751 200-3０0-10-3000- 00 752 200-2５0－1５－300０-1８.52００2５８.5 ７２902１５３２00-4０0-10- 0 1０300 ０54 200－31０-１3- 2 ７1 ９480 5５200-400-13－0 ７６1116２56 200－28０-2２_3000＿3 0 ６257 200-350－25_3200＿3７ 2 0编号型号规格排出口径（mm)流量(m³／h)扬程(m)搅匀直径(mm)转速(r/min）功率(KW）效率（%) ＪYWQ\JPＷQ５８２０0-２50-３5-32０0_4５2 0５9 2０0-4０0－30＿３200＿55２１６0 2５０-600-９-3200_3 ４861 ２５０－６0０-12_3200＿372５６2 250－42０-22-３200_4５2５6０45 76 272１6【WQＫ/ＱG系列切割式潜水排污泵】型号意义：ＷQK高效无堵塞带切割装置型及带刀型污水污物潜水泵价格编号型号规格流量(ｍ³/ｈ) 扬程（m) 出水配管口径(mｍ)功率(KW) 转速(r/ｍin) 普通型带刀装置1 WＱK8-1２８１2 32 0．75 290０1０2９１5２92 WQK25－6 ２５６8０0.７５１45０1043 1５5７3 WQK2０－7 2０7 50 1 1450 1029 15434 WQＫ１０-１2 1０1２40 15４35 ＷＱＫ10-12 １0 １２40 1.１1450 1126 16２66 ＷQＫ8-２2 ８2２2５ 1.1 1４50 １140 1６547 WQK20-1５２0 15 50 1５14５0 1237 １7３88 WQK1５-30 1５30 4 2.2 14５0 1321 183５9 ＷＱＫ20-20 20 20 ５0 ２2 １4５0 １334 １８49 １０WＱK２５－450 1348 1８63 1１WQK40-7 40 7 80 2.２14５0 １738 ２2５2 12 ＷQK30－3 0 17９3 2294 １３WQK3０＿00 １793 ２29４14 WQＫ2５－3０25 30 6５４2900 1８90 239１１5 WＱＫ40－1５40 1５8０ 4 1450 2１１3 2６27 16 ＷQK8５－1 ５0 ２127 26４1 １7 ＷQK６5-25 ６５25 80 ７．5 2900 ２７８0 343318 ＷＱＫ20-60 ２0 6０８0 ７.5 2900 34１9 392０19 WQK８0-20 ８0 ２0 80 7.5 145０2８77 346１２０WＱK１０0-15 10０１５100 7.5 １45０２９47 35３121 ＷＱK１3０-10 13０10 150 75 14５０３628 421222 WＱK 9 ５１99 ２3 ＷQK 4 5９77 2４WＱK180-15 1８0 5352 60８８25 ＷQK100_40 １００55１8 6241【WQK/ＱG系列切割式潜水排污泵】性能参数：型号流量ﻫｍ３/h扬程（m）出水配管口径ﻫｍm功率kw转速ﻫ（r/min）WQK8－１2QG812３2０．７５2900 WＱＫ２０-７QG２0750０.７51450 WQK1０-１2QG1０124０ 1.11４50 WQK８-22QG8２22５１.1１４50 WQＫ2０－15ＱＧ201５5０ 1.514５0ＷQK1５-30QG15３040 2.2１450 WＱK20－20ＱG202０50 2.２１４50ＷQK25-15QG25１565２.21450 WＱK４0-7ＱG407８0２.2１450 WＱK30-15QG３0158032９０0 WＱK25-30QG2５3065４２9０0 WQK40-１5ＱＧ４015８０41４５0 WQK85－10QG821０１0０41４５0 WQK65-25QG6525807.529００WQK80-20ＱG８０20８0７.51450ＷQK１00－15QG1001５10０7.51４50 WQK100-25QＧ15０WＱK115-15QG15０ＷQK180-15QG4５0WQK高效无堵塞带切割装置型及带刀型污水污物潜水泵价格编号型号规格流量(m³/h）扬程(m) 出水配管口径（mm)功率（KW)转速（r/ｍｉn)普通型带刀装置1 WQK8－12 8 12 32 0.７５2900 1029 １5292 WQK25-６25 ６80 0．75 1４50 1０4３15573 ＷQK20－7 20 7 50 1 1450 1029 １5４３4 WＱＫ10-１２１0 12 ４０１5435 WQK1０－１２10 １2 40 1.1 145０1１26 １6266 ＷQK8-22 8 22 25 1.1 145０11４０16547 WQK2０-1５20 １5 50 15 14５0 １2３7 173８８ＷＱＫ１５－30 １5 3０ 4 2.２１4５0 1３2１18３5 ９WＱK20-2０20 20 50 22 1450 13３４184９10 WQK2５- 450 1348 １８６311 WQＫ４０-7 40 7 8０ 2.２14５０1７３８2252 1２WＱK30－３0 1７9３22９４13 WQK30_ ０0 17９３229４1４WＱK2５－30 2５3０65 4 2900 1890 2391 1５ＷQK40-15 ４0 15 80 4 145０２１1３2６27 １6 WQＫ８5-1 5０2127 264１17 WＱK65-2５６5 ２5 8０7．5 ２９００2780 34３318 WQK２０-６０20 ６0 ８0 7.５２9０0 3419 ３92０１9 WQK80－2０8０２0 80 ７.5 14５0 2877 346120 ＷＱK100－１５１００15 1０0 ７.5 １4５0 2９47 3５3121 ＷQＫ130－10 130 10 15０75 １4５0 3６28 ４21222 WＱK 9 51９9 ２3 ＷQK 4 597724 WQK180-15 １80 ５3５2 608825 WQK１００＿40 10 0 ５5１８6２41【QW(ＷQ)系列无堵塞潜水排污泵】型号意义:WQ、QW系列潜水式排污泵价格编号型号规格流量(m³/h)扬程(m)转速（r／miｎ)WQ(铸铁)WQP(普通不锈钢）ＷQP(30４不锈钢)ＷQP(3１6不锈钢）自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置1 2５-8-22-1. 2２24 ２711 4３09 ／６４240 / ２3２-12-15－1.1 １2 15 2800 90４２２２4 ２711 43０９/ ６4 2４０/3 ４0-15-15- 0４3 2919 3475 5560 / 80 ２56 /4 ４0-1５-30-2.2 １2９19 ３614 5769 / 8０256 /5 ５0－2０-7-0．７５2０7 2900 765 20８５264１42４０/ 96 ２８8 /6 50--10-10-0.75 １0 10 290０7６5 2085 2641 ４240 / ９6 ２8８／7 ５０-20-15－1.5 2 ２9１9 ３47５55６０/ 96 ４80 / ８５0-１5-25-2.2 4 3058 ３6１4 576９834 96 480 /9 50-18-3０－-３9 3475 ４17０66７２8３４96 ４80 /10 50-25－３2－５.5 25 ３２２900 2294 458７55６0 8896 834 112 64０/ 1１5０-20-40-7.5 2 ４726 5699 9105 ８3４160 768 /12 65-25－1５-22 25 １5 29０0 1321 3336 40３１64６4 834 9６4８0 /13 65-３7-13－3 9９３6１４４30９6881 ８３4 １1２５12 /14 65-２5-3０-４. ３8 4170 ４５87 73６7 ８3４１28 ５2８／15 65-3０-４0-75 3 5５60 66７２10703 9７3 240 ７68 / １6 6５-3５－５0－1 62 931３111２0 17７92 ９73 256 960 /17 65－35-6０- ３65 9７30 1１6７6 １8６26 ９7３256 ９60 ／18 8０-4０-7-２.2 40 7 14５0 １３90 3614 4３09 68８１９73 128 76８/19 8０－43-13-3. 99 4031 4８65 77８4 97３１２８７68 / 2０80-40-15－4 3８4309 51４３695０9７3 １４4 ８00 ／21 80-65-25-7.5 ６5 25 2900 ２６４1 5560 ６6７2 1０70３１112 20８880 / 2２10０-８0-10-4 ８5352 63９4 10２17 13９0 160 880 / 2３１０0-110-10－5.5 11 ６53３7784 1２4４1 139 240 9６0 /24 100-１0０-1５-7.5 １0 66７２ 7９2３1264９1390 2４０9６0 /25 １00-８0-20-7.5 8 ６672 7923 12649 1390 24０9６０／26 10０-1０0-25-11 1 ２973０１1676 18626 １390 2７2 1０４0 / 2７1０0-100-3０- 44９0 1028６1223２19460 １３90 320 1120 / ２8 100-100－35-18．5 1 2 11１２０13３４４21267 １3９0 3２0 １１20 /编号型号规格流量(ｍ³/h)扬程(m）转速(r/ｍin)ＷQ（铸铁)WQP(普通不锈钢)ＷQP（30４不锈钢）ＷＱP(３16不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置29 １25－１30-15－1１01 11259 1３9０22240 22２4 3２0 11２０/30 1２５-1３0－20- ４684 11398 143１7 229３５22２4 ３20 11２０／３１ 1５0-14５－9-7.5 7 8479 97３０／222４320 80０／32 150-１８0－15- 482３11537 132０5 / 2224 320 960 /３3 150-180－20－18.5 38 13３4４1５２９0 / 2２2４320 9６0 97334 １50-18０－25－22 3３１4873 15９８5 / 2224 352 11２0 984135 150-130－３0-22 33 1４８７3 15９８５／22２４352 11２0 ９86９3６150－180-3０－3 6２１793１/ / 2２24 ４００１28０１１81５37 150-200-30－３7 2 6７2752２/ / 22２４４0０12８0 １３205 ３8 200-300-７-1 0 １5290 / ／３058 320 11２0 8062 ３9 2００-250-11- 838 １5５６8 / / ３0５8 320 １12０９03５4０ 200－250-1５-18.5 2５17６53 / / ３058 ４０0 １280 83４０４1 ２0０-400-１０－224 6 18348 ／/ ３０58 4０0 1280 90３５42 2０0-４０0-１3-３40 / / ／3058 ４00 1280 ９03543 ２０0-3０0-1５-22 ３６/ / / 30５8 ４00 12８0 ９03544 2０0－2５0-22-3 0008 / ／/ 3０58 400 1２８０１11２045 ２00-３50-25-3７3５ 5 / / ／3０58 480 1440 １3205 4６2０0-400－30-45 ４72 ／/ ／3058 480 １440 222４0 4７250-600-9－3 90 / ／/ 3８９２８80 2400 208５0 48 ２50-６０0-１2-37 6 7５/ / / 3892 880 2４0０2432５49 2５０－6０0-1５-４560 / / / 3892 ８80 24０0 2919０5０2５0-600－２0－５5６２５/ / / 3892 880 ２４0０3475051 250-６00－25-７5 ６90 / ／/ 38９2 ９60 272０３892052 300-8０0-１2－45 8 30 ／/ / 5４２1 9６0 ２７２0 ３4７5053 30０－500-1５-45 50 / / / 5421 9６0 2８80 3４７５0 5４ 30０-８00－1５-55 8 ５/ / / 5421 9６０2８80 37530 55 300-600－20-55 6 0 / ／／5421 １9２0 ４00０３７5３0 ５6 30０-800-２0-7５8 0 / / / ５4２1 240０4８00 4３78５５7 ３００-95０-20-9 700 / / / ５４２１２400 480０5３515 编号型号规格流量(m³扬程转速(ｒＷQ(铸铁) WQP（普ＷQP(304ＷQP(３自动耦合铸铁叶轮不锈钢叶带循环水/h）（m) /mｉn）通不锈钢) 不锈钢) 16不锈钢)装置轮装置５８300-1000-25-１1 3０9０／/ / 542１２４0０4800 667２0 ５9 30０-1100-10-５5 11 5 / / ／5421 2４0０４80０375３０60 350-1500-15－9 650 / ／／６255 ２560 ／7089061 3５0－1200-1８-９0735 / / / 6255 2560 / 7089062 35０-11００－28- 0 625５0 ／/ / 6255 2560 / ８０62063 ３50-1０00-36－16 0890 / / ／6255 2560 ／86１８０64 40０－１76０－７．５-５５１76 / / ／7645 32０0 / 5699065 4００-１500-10－７5７35 / / ／764５３200 / 486５066 ４0０－200０-15- ０65052 ／/ / ７645 ３２00 ／8７５７0６7 4０0－１70０－2２-165７55 ／/ / 76４5 ３2０0 ／86180６8 40０-150０－２6-1６755 / / / ７645 3２０0 / 8618069 4００-1７00-30-2 ８5485 / / / 7645 ３２00 / 9452070 400-180０-32-２5 655 / / ／764５３2０0 / 9730０71 50０-２5０0-１0-11０3５０／/ / １3９０0 ４０0０/ /７2 500-2600－15－16 8690 ／／／１3900 ４０00 / ／73 ５00-2400-2２-22 08４2０/ / / 1390０ 4００0 / / ７4 500-２600-2４-２5 15370 / / ／１3９00 4００0 ／/ﻬ【QＷ(WQ)系列无堵塞潜水排污泵】性能参数：型号口径流量扬程转速功率效率ＡＢCＤＨ自动耦合器ｍm(m3/h)(M)(r/ｍin)(kw)(%)25-7-８-0．５52578２９0０0.5545１２４０25-8-22－1.１２5８２2２９00 1.521０54032-８-１2-0．7532８1２29000.７５48124032-12－15－１． 1.145124040－1５-１5－1.540151５2900１.5４81２4040-１5-30-２．2４０15３0290０２．2５４１２４０50－20－7－0.７５5020７29000．75５15５20GAK-５0５０-１0－10－0．7５50101０29000.75521220GAK－50 50-20-15-１.5502０１５2900 1.５53126４GAK-50５0-15-25-2．250152529０0 2.25455５０GAK-5０50-18－3０－350６60GAK－５0 50-40-15-4５0730GＡK-５0 5０－25-32－5.５5０25322９005．５55165４802853１０770GAK-50 50-20-４0－7.550５０20２9０07.55８１7548０２8５3１07７0ＧAK－50 65－２５－15-２.265２５152９00２.255５70GAＫ-6565-37-13-３６5３7５４７530５26065２GAK-6５65-25-３０－4652535GAＫ-6５65－30－４0-７．56５3040２9０07.５56GAK-65６５-３5-5０-１１653552０ＧAK-65 65-３５-60-00350９20GAK-65 80-6０-1３－５.5８0６01３290０ 5.５671655653303257７5ＧＡK-80 80－４０-7－2.2804071450 2.2591６55103３0260640ＧＡK-８0 80－43-１3-3825652GAK-8０80-40－１5－48577５ＧAK－80 80-6５－２5－7.５806525２90０7.５6３５775GAK-８０1０0－8０-１０－4142０800ＧAＫ-１00型号口径流量扬程转速功率效率AＢC D H自动耦合器mm(m３/h)(M)(r/min)(kw)(%)1０0-1０0-15-7.51７.56８2256９０420420825GAＫ－100 100-８0-２０－7.51．5６5２25690４204２0825GＡK-100 100-100－25-111５0520９４0GAＫ－100 100-１０0-３０-４50156５GAK-100 1０0-100-３5－１8.5118.5６82２５6804１04２09７0GＡK－1０0 125-130－15-111２５72GＡＫ-１2５125－１30-20-45０１５75ＧAK-125 150－145-9-7.5７．5762258GAK-１5０１50-18０-15-451052010６0ＧＡK-1５０1５0-180-20-18．5０1８．57225060ＧAＫ－1５０1５0-180－25-225855201060GAK-150１50-130-30-2２58５5２010６0GAK-15０150-180-30-3０３078GAＫ-1５0１50－200-30-37565０5201３20GAK－150 200-300-7-112６6２９1５0GＡK－20０２0０-250-11-45005２01120GAK-2００2０0-２5０-15-18．52１8.5７3２901３0GAK-200２00-400－10-22210５2０1130GAＫ-200 20０-４00－13-3GＡK-20０２０0-300－１５-２2２１05201130GAK-2０0 200-２50-22-3２ＧAK－200 2０0-350－25-372６８０5２０１3７０ＧAK-200２０0-400-３0-452８052０1３７０GＡＫ-2０0型号口径流量扬程转速功率效率AＢＣDＨ自动耦合器mm(m3/h)(M）(r/miｎ)(kw)(%)250-６００-9-3３０05２０１６60GAK－250 250-60０-12-3７2５005２01660GAK-2５0250-6０0－１５-45２50520１６6０ＧＡＫ－２5０２50-600-２0-55２５0５２01７0０GＡK-２5０25０－6０0-25-7525005201７50ＧAK-25０３00-8０0-１２－4５357447８４5GＡK-3０0 300－４８0－1５－４5３０0487845GAK-3０0 300-80０－15-55３00８0７060GAK-３00 300-600-2０－５53０0６00２060GAＫ-3０0３０0－800－20-7５3008０02１20GAK-３0０300-950-20-９GAＫ-3０0 300-1000-２5－１120GAK-300 300－11００-１0-5５305573GAK-300 3５0-１50０-１5-9GＡＫ－350 3５0-1200－１8-９500７502190ＧAK-3５0 350-1100-28-898６GＡK-350 350-1000-3６－1６86６14１37002５90GAＫ-3５０40０-1７60-7.5-５５40０１7607.59805５83GAK-400４00-1500-10-７５40866０0165GAK-4００400-２０00-1３－11５GAK－400 400－２000-15－59801328３ＧAK-400400-1７00－２2－1687GＡＫ－4００４00-15０0-26-１67ＧＡK-400型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3／h）（M)(ｒ/ｍin)(kw)(%)４0０-18００-32-２530ＧAK-４０0 5０0-25０0-１0－11４１8GAＫ-500 5０0-２600－15-1６6816259０02450GAK-５０0 500-２400-2２-22418GAK-50０５0０-2６50-２4－２５4１982３９59０03000GAK-50０WQ、QＷ系列潜水式排污泵价格编号型号规格流量（ｍ³/h)扬程（ｍ)转速(r/mｉｎ)WQ(铸铁)WQP(普通不锈钢)ＷＱP(3０4不锈钢)WQP（３１6不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置１25-８-２2-1. 22２4 ２7１1 ４３09 ／64 240 ／２3２-12-15－１.1 １２15 2８0０904 22２4 2７1１4309 ／６4 240 / 3 ４０-15-1５- ０4３2919 3475 5５60 / ８0 256 / ４40-１5－３0-２.２１２919 ３61４5７69 / 80 256 /5 50-２0-7-０．７5 2０7 2９00 76５２08５2６4１4240 / 9６28８/6 50-－10－10-0．7５１0 10 ２9０0 7６5 208５26４1 ４24０／96 ２88 /7 ５0－20-１5-1．5 2 291９3４75 5560 / 96 48０/8 ５0-15-2５－２.２４３058 3614 5７69 834 9６480 / ９50－１8-30-－3 9 3475 4170 6672 8３４96 ４80 ／10 50-２５－３２-5.5 ２5 32 2９00 2294 45８7 ５5６0 8896 83４11２640 / １1 ５０－20-40-7.5 2 ４７26 5６９9 ９105 834 16０768 / １2 65-2５－1５－22 ２５15 29０0 1321 3336 4０31 6464 8３４96 480 / 13 65－３7－1３-３99 3614 ４3０９6881 8３４112 512 / 1４65-２5－30-４．38 ４170 ４５87 73６７８３4 12８５28 ／15 65-30-40-75 3 5560 6672 10７03 973 240 768 ／1６65－３5－50-1 6２9313 1112０17792 9７3 256 960 /17 6５－35-60－365 97３０1１６76 １8626 97３256 960 /18 80-40-7-2.2 ４0 7 1４5０１3９0 3６１4 ４309 6881 ９7３128 76８／1９80-43-１３-3. ９9 403１48６5 ７7８4 973 128 ７6８/20 ８0－4０－１5-４38 430９5143 695０973 1４4 8０0 /21 80-65－25-7.５65 25 2900 26４1 5５60 667２1070３1112 208 8８0 ／2２１00－80-1０-4 8 5３52 ６394 1021７１39０160 88０/ ２3 100-1１0-10-5．5 11 653３7７84 1２４4１139 ２４０９60 /２4 100－100－15－７.51 0 ６672 ７92３1２649 1390 2４0 960 /2５１00-8０-2０－７．58 66７2 79２3 12６4９1390 2４0 960 /26 100-1０0-25－11 1 2 9730 11676 1８626 1３90 ２72 1040 /27 100－100-３0- ４49０１02８6 1２232 １9460 13９0 ３20 1120 ／2８１00-１00－3５-18.51 ２１1120 13３４4 ２１26７139０320 １120 /编号型号规格流量(ｍ³/h)扬程（m)转速(r/min)ＷQ(铸铁)WQP(普通不锈钢)WＱP(304不锈钢)WQＰ(3１６不锈钢）自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置29 1２5-13０-15-11 01 １１２59 1390 2２2４0 2２24 32０1120 / ３0 1２5-1３０-20- 4684 11398 14317 22935 2224 32０１1２0 ／3１１50－14５-９-7．5 7 8479 9730 / 2224 3２０8０0 ／32 1５0-1８0-１５－4823 1１５3７1３20５／2224 ３20 960 ／３３１5０－180－２0-18.538 1３3４4 15290 ／22２4 320 96０９7334 1５0-180-25－22 33 1４873 15985 ／2224 352 １１20 98４１３5 １５0-130－3０-22 33 14８7３1５985 ／2224 352 112０9869 36 1５0－１80-３0-３6２17９31 / ／２224 400 １280 1181５3７150-20０－30-３7 2 6７２75２2 / / 222４４00 1280 132０５38 ２0０-３00-7－1 0 １５２9０/ / ３058 3２0 １1２0 80６2３9 200-250－11－838 155６8 / / 305８320 1１20 90354０2００－2５0－15-1８.５２5 1７６5３/ / 305８４00 １２80 ８3４041 200-40０-10-２２４ 6 １8３4８/ / ３058 ４00 1２80 ９０3542 20０-400-１3-３0 40 / / / ３058 ４００1280 9０３５4３200-300-15-2２ 3 6 / / / 30５８40０1２８0 90３544 20０－250-2２-3 ０008 ／/ / 3０5８400 12８0 111２045 200-３５0-2５-37 35 5 / ／/ 3058 480 14４0 13205 4６ 2００-４00－30-45 ４72 / / / 30５8 480 1４40 ２224０47 25０-60０-9－３90 / ／／3８9２8８0 2400 20８5048 ２50-6００-12-37 6 75 / / / 389２8８0 2400 243２5 4９ 2５0-６0０-１5-45 ６0 / ／／３892 880 ２400 29１90 50 2５0-６00-20-55 6 2５/ ／/ ３892 880 24０0 34７5051 250－6０0-25－7５ 6 90 ／/ / 3８9２９６0 ２７20 389２052 3００－８０0-1２-458 30 / ／/ 5421 ９６0 ２７２0 347505３300－50０-１５-４550 / / / 542１９６0 ２８８0 34750５4 ３０0-800-15－55 8 5 ／/ / ５４21 ９6０２8８0 3７53０55 300-600－2０-55 ６０/ / ／5421 １９20 ４0０0 37530 ５６300-800－20－75 ８0 ／／/ 5４21 2400 4800 43785 5７300－9５0-20－9 700 / / / 5421 2４０0 ４８0０ 53515编号型号规格流量(m³/ｈ)扬程(ｍ)转速(r/miｎ)WQ（铸铁)WＱP（普通不锈钢)ＷQP（304不锈钢)WＱP(3１６不锈钢）自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置５8 30０-１0０0-2５-113０90 / ／/ 542１２４00 ４８00 ６6７2０59 300-110０－1０-５511 5 / / / 5421 2400 ４８00 3753０60 3５0-1500-15－9 650 / ／／6２５5 25６0 / ７0890 6１３50－1２00－18-9 ０7３5 / / / 62５5 2560 / ７0８９062 ３5０－11０0-２8－0 62550 / / / 6255 2５60 / 80６206３35０-1000－36-16 0８90 / / ／6255 2560 / 8618０６4 4０0－１760-7.５-５5176 ／／/ 76４5 3200 / ５699０6５４00-1500-10-７5 735 / ／/ ７64５3２00 / 4８６5066 ４０0-２000－１５-0 6５05２/ ／/ 7６45 3２００/ 8７5706７ 4０0-1７00-2２-16 5７55 / / / ７６45 3２０0 / ８6180 68 400-1500-26-16 7５5 / ／/ 7645 3200 ／86１8０６9 40０-１700-30-2 ８548５/ / / 7645 ３200 / 94５２0 70 400－１800-３2-25 65５/ / / 7645 3２00 / 973０07１500－2500－10－１10350 ／/ / 1３９00 ４000 / /7２５00-2600-1５-16 ８690 / / / 1390０40０0 ／/ ７３500-2４00－22-２2 08420 / / ／１390０4000 / / 74 5００-2600-24-25 １5370 / / / 13900 40００/ /。
一、产品概述:JYWQ型系列自动搅匀潜水排污泵是在消化、吸收国内外同类产品先进技术，广泛征求国内外水泵专家意见的基础上，经我单位科研人员多次改良而研制成功的新型环保类产品，其各项性能指标均达到或超过国内外同类产品先进水平，产品投放市场后，以其高效节能、可靠的质量，特别是搅匀污水池沉淀物的独特功效受到广大用户的欢迎和好评。
普通型潜水排污泵在运行时存在以下缺点，污水池中的污水基本处于静止状态，随着污水的不断涌入，污物逐渐堆积在水池的底部，而这些堆积物在水泵正常运行时、单单靠进口的吸力是不可能随污水排放出去的，因此污物杂物在池底越积越多，最后导致影响水泵的正常运行，甚至会烧坏电机。
工程单位要定期地做清理污水池的工作，造成人力物力上的浪费，达不到真正意义上的排污功效。
JYWQ型自动搅匀潜水排污泵的搅匀（净化）原理：1、JYWQ型自动搅匀潜水排污泵在泵地盘处设计一个引水装置，该装置随电机高速旋转，将泵腔中的高压水引出，以10-20m/s的旋流速度冲洗水池的底部，利用搅拌池底堆积物，时其与水混为一体，最后在水装置的周围进入泵腔并随之排出，彻底防止污物杂物在池底的堆积，彻底净化污水池。
2、而且由于该装置的冲洗搅匀作用，使池中各处污水浓度基本一致，大大提高了水泵的过流能力，达到真正意义上的防堵能力和排污能力。
3、该装置中设有切割刀随电机高速旋转，将进口处的纤维物、杂物切碎后排放，提高其防缠绕能力。
自动耦合装潢：采用独特的底座，将出水管固定在污水池的底部，，在池顶安装配套的支承件，用双导轨使泵的出口与出水管自动密封。
检修时人员不比进入污水池。
既保护了环境，又节约了费用，安装快捷、维修方便。
二、引用标准GB755 旋转电机基本技术条件GB3216 离心泵、混流泵、轴流泵和旋涡泵试验方法GB5013.2 额定电压450/750V及以下橡皮绝缘软电缆第二部分：通用橡套软电缆GB9439 灰铸铁件GB1220 不锈钢棒GB1348 球墨铸铁件GB2556 一般用途管法兰封面性状和尺寸GB2555 一般用途管法兰连接尺寸GB2828 逐批检查计数抽样程序及抽样表GB/T12785 潜水电泵试验方法GB191 包装储运图示标志JB/Z294 交流低压电机散嵌绕组间绝缘使用方法JG/Z346 交流低压电机散嵌绕组间绝缘试验限值JG/NQ222.3 农用污水污物潜水电泵质量分等标准、检验规则ZB K22 007 Y系列（IP44）三相异步电动机技术条件JB5274 Y系列（IP44）三相异步电动机技术条件JB5803 污水污物潜水电泵技术条件三、产品特点1、利用泵自身出水压力，搅匀污水池内沉淀污泥，真正达到彻底排出污水池沉淀物的目的。
2、采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，节能效果显著。
4、机械密封采用双道串联密封，材质为硬质耐腐碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000个小时以上。
5、泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减少工程造价。
6、泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对泵实施保护。
7、可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行监控，保证泵运行可靠安全。
8、双导轨自动耦合安装系统，给泵的安装、维修带来了极大的方便，人可不必为此而进出污水坑。
9、浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。
10、在使用扬程范围内保证电机运行不过载。
11、根据使用场合电机可采用水套式外循环冷却系统，能保证电泵在无水（干式）状态下安全运行。
12、安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。
四、型号意义:100 JYWQ 100 -15 - 7.5配用电机功率泵额定扬程（m）额定流量（m3/h）自动搅匀潜水排污泵泵排出口公称直径（mm）五、技术参数a. 流量：5-4000m3/hb. 扬程：5-80mc. 转速：580-2900r/mind. 口径：φ25-φ500e. 温度范围：-15-+60℃f. 工作压力：≤1.0MPag. 额定电压等级380Vh. 介质的PH值在5～9范围内五、结构说明JYWQ型自动搅匀潜水排污泵由电机、泵和搅匀结构三部分组成，三者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机、泵及搅匀装置合用同一轴子（转子）整个水泵长度短，结构紧凑。
配备多种保护装置，使得泵运行安全可靠。
其主要部件作用如下：信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。
电机定子7：采用B级或F级绝缘漏水探头10：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封11：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮13：叶轮采用单流道或双流道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体14：与叶轮配用，使得泵具有高的效率。
搅拌轮15：通过该轮转动，将底部水以压力出水，自动搅匀水池内沉淀污物，便于泵完全抽送污水，彻底排出沉淀物，达到净化水池的作用。
结构图如下：1、信号线2、电机接线3、接线盒4、电机盖5、轴承6、电机壳7、定子 8、转子（轴） 9、油室10、油水探头 11、机械密封 12、后盖板13、叶轮 14、泵体 15、搅拌轮16、底盘六、安装系统说明1、自动耦合装置系统适用于长期固定的使用场合，具有安装快捷，检测、维修方便等特点。
该系统使用特制的底座，固定在污水坑的底部，与出水管连接好，在池顶安装好配套的支承块，用导杆使二者相连，水泵与特定支架连接好，沿导杆下滑到底底座，与其自动耦合、密封，而提升时则自动脱落。
2、移动式安装系统它以支架支承，接上出水软管即可工作，这种方式主要应用于救急或维修施工的需要。
七、泵使用方法及注意事项1、泵使用前应仔细检查电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。
2、用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。
3、该系列泵的安装有固定式和移动式两种。
当采用固定式自动安装时，应将链索穿进（偏离泵出水口，其连线应平行于泵出水口的）两个吊环螺钉或起吊板中上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。
4、泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何两根线对调一下位置即可。
5、电泵的机壳地线严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安排人下水做事或移动，以防万一电泵漏电而发生意外事故。
6、电泵在无特殊情况必须配备全自动控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。
7、不得将电泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%），最好能控制在建议使用扬程范围内，以防电泵固超载而烧坏电机。
8、无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。

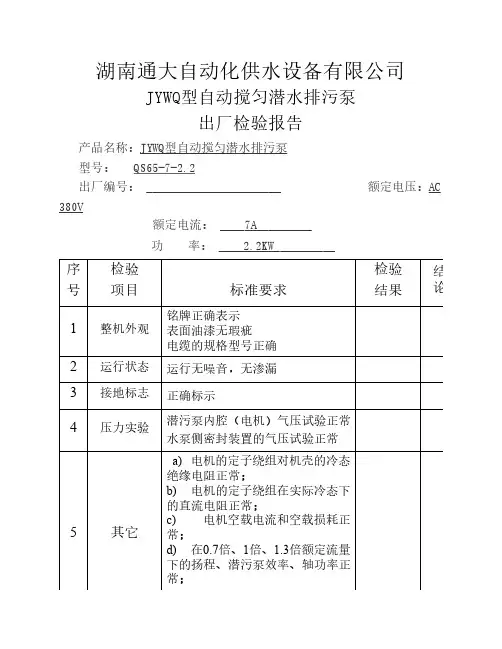

八、出厂检验1、每台电泵均检查试验合格并附有产品合格证才出厂。
2、检查试验项目包括：a. 外观及转动检查b. 电动机定子绕组在实际冷状态下直流电阻的测定c. 电动机定子绕组对机壳的冷态绝缘电阻测定d. 耐电压试验e. 电泵水（气）压试验f. 匝间冲击耐电试验g. 电动机空载电流和空载损耗的测定h. 电动机堵转电流和堵转损耗的测定i. 离心开关断开转速的测定j. 在额定流量时扬程和电泵效率的测定k. 电泵在0.7～1.2倍额定流量范围内输入功率的测定3、抽样检查和判断处置规则应符合GB2828的规定，可采用正常检查一次抽样方案，检查批为产品月（或日）产量或一次订货批量（台），检查水平为一般检查水平I，合格重量水平（AQL）为6.5；也可由供需双方协商确定。
九、标志、包装1、铭牌固定在电动机机座明显部位，铭牌材料及铭牌上数据的刻划方法保证其字迹在电动机整个使用时期内不易磨灭。
2、铭牌固定在电泵的明显部位，铭牌上标明的项目如下：a.制造厂名；b.电动机名称；c.电动机型号；d.额定功率；e.额定频率；f.额定电压；g.额定电流；h.额定转速；i. 绝缘等级（E、B、F、H）或温升限值；j. 接线方法；k. 制造厂出品年月或出品编号；l.重量m.标准编号3、包装箱外壁的文字和标志整齐、清除，内容如下：a. 发货站及制造厂名称b. 收货站及收货单位的名称c. 电泵型号及出厂编号d. 电泵净重及连同包装的毛重e. 包装箱外形尺寸f. 在包装箱的适当部位标有“小心轻放”等必要的文字和图样，其图形符号GB191的规定。
4、每台电泵附有下列随机文件和附件：a. 装箱单b. 产品合格证c. 使用维护说明书d. 必要的随机附件。
