空调水系统

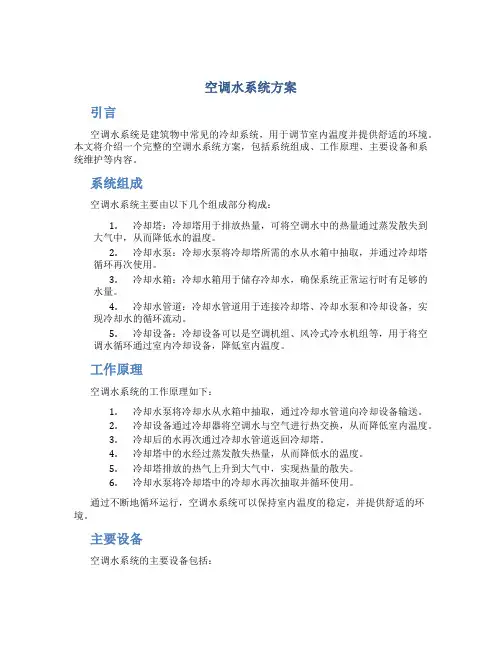

空调水系统方案引言空调水系统是建筑物中常见的冷却系统，用于调节室内温度并提供舒适的环境。

本文将介绍一个完整的空调水系统方案，包括系统组成、工作原理、主要设备和系统维护等内容。

系统组成空调水系统主要由以下几个组成部分构成：1.冷却塔：冷却塔用于排放热量，可将空调水中的热量通过蒸发散失到大气中，从而降低水的温度。

2.冷却水泵：冷却水泵将冷却塔所需的水从水箱中抽取，并通过冷却塔循环再次使用。

3.冷却水箱：冷却水箱用于储存冷却水，确保系统正常运行时有足够的水量。

4.冷却水管道：冷却水管道用于连接冷却塔、冷却水泵和冷却设备，实现冷却水的循环流动。

5.冷却设备：冷却设备可以是空调机组、风冷式冷水机组等，用于将空调水循环通过室内冷却设备，降低室内温度。

工作原理空调水系统的工作原理如下：1.冷却水泵将冷却水从水箱中抽取，通过冷却水管道向冷却设备输送。

2.冷却设备通过冷却器将空调水与空气进行热交换，从而降低室内温度。

3.冷却后的水再次通过冷却水管道返回冷却塔。

4.冷却塔中的水经过蒸发散失热量，从而降低水的温度。

5.冷却塔排放的热气上升到大气中，实现热量的散失。

6.冷却水泵将冷却塔中的冷却水再次抽取并循环使用。

通过不断地循环运行，空调水系统可以保持室内温度的稳定，并提供舒适的环境。

主要设备空调水系统的主要设备包括：1.冷却塔：根据具体需求选择适应的冷却塔，可以是湿式冷却塔、干式冷却塔等。

2.冷却水泵：冷却水泵根据系统的需求选择适当的流量和扬程。

3.冷却水箱：冷却水箱的大小根据系统的冷却需求来确定，确保系统正常运行时有足够的水量。

4.冷却设备：根据具体的空调需求，选择合适的冷却设备，可以是空调机组、风冷式冷水机组等。

5.冷却水管道：冷却水管道的材质和布局需要根据系统的规模和实际情况来确定。

这些设备需要根据系统的需求进行合理的选择和配置，确保系统的正常运行和高效工作。

系统维护为了确保空调水系统的正常运行，需要进行系统的定期维护和保养。

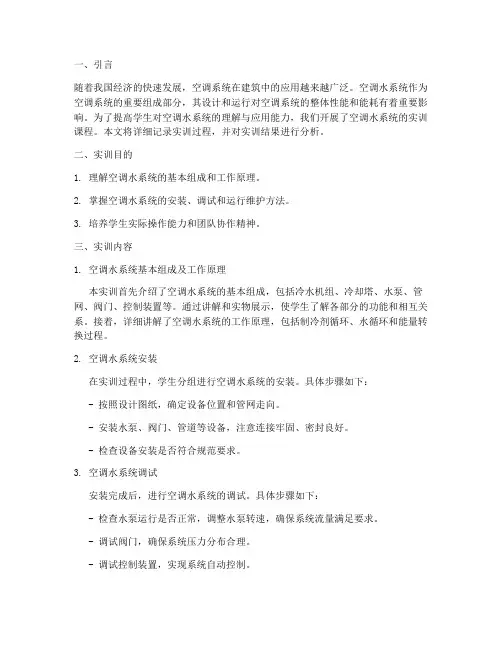

一、引言随着我国经济的快速发展，空调系统在建筑中的应用越来越广泛。

空调水系统作为空调系统的重要组成部分，其设计和运行对空调系统的整体性能和能耗有着重要影响。

为了提高学生对空调水系统的理解与应用能力，我们开展了空调水系统的实训课程。

本文将详细记录实训过程，并对实训结果进行分析。

二、实训目的1. 理解空调水系统的基本组成和工作原理。

2. 掌握空调水系统的安装、调试和运行维护方法。

3. 培养学生实际操作能力和团队协作精神。

三、实训内容1. 空调水系统基本组成及工作原理本实训首先介绍了空调水系统的基本组成，包括冷水机组、冷却塔、水泵、管网、阀门、控制装置等。

通过讲解和实物展示，使学生了解各部分的功能和相互关系。

接着，详细讲解了空调水系统的工作原理，包括制冷剂循环、水循环和能量转换过程。

2. 空调水系统安装在实训过程中，学生分组进行空调水系统的安装。

具体步骤如下：- 按照设计图纸，确定设备位置和管网走向。

- 安装水泵、阀门、管道等设备，注意连接牢固、密封良好。

- 检查设备安装是否符合规范要求。

3. 空调水系统调试安装完成后，进行空调水系统的调试。

具体步骤如下：- 检查水泵运行是否正常，调整水泵转速，确保系统流量满足要求。

- 调试阀门，确保系统压力分布合理。

- 调试控制装置，实现系统自动控制。

4. 空调水系统运行维护在实训过程中，学生学习了空调水系统的运行维护方法，包括：- 定期检查设备运行状况，发现故障及时排除。

- 检查管网，防止管道泄漏、堵塞。

- 清洗过滤器，确保系统正常运行。

四、实训结果与分析1. 实训成果通过实训，学生掌握了空调水系统的基本组成、工作原理、安装、调试和运行维护方法。

在实训过程中，学生积极参与，团队协作精神得到提升。

2. 实训分析在实训过程中，我们发现以下问题：- 部分学生对空调水系统的基础知识掌握不够扎实，导致安装过程中出现错误。

- 部分学生在调试过程中对控制装置的操作不够熟练，影响系统运行效果。

空调水系统验收标准一、前言。

空调水系统是建筑物中非常重要的一部分，它直接影响着建筑物内部的温度和湿度，对于建筑物的舒适度和环境质量有着重要的作用。

因此，对空调水系统的验收标准必须严格执行，以确保系统的正常运行和安全性。

二、验收标准。

1. 设计文件齐全。

验收时，首先要确保空调水系统的设计文件齐全，包括设计图纸、系统参数、设备清单等。

设计文件应当符合国家相关规定，并经过审批。

2. 设备安装符合要求。

空调水系统的设备安装应符合设计要求，设备应安装牢固，管道连接应无渗漏现象。

设备的安装位置应符合设计图纸要求，便于设备的维护和保养。

3. 系统试运行。

在验收时，必须进行系统的试运行。

试运行过程中，要检查系统的各项参数是否符合设计要求，包括水流量、温度、压力等。

同时，要检查系统是否存在异常噪音、漏水等情况。

4. 系统稳定性。

空调水系统的稳定性是验收的重点之一。

系统在试运行过程中应保持稳定，不得出现频繁启停、压力波动等现象。

系统的稳定性直接关系到系统的长期运行效果。

5. 安全保护措施。

验收时，要检查系统的安全保护措施是否完善。

包括防止过压、过载、漏电等安全保护措施是否齐全有效。

同时，要检查系统的紧急停机装置是否灵活可靠。

6. 管道绝缘和防腐。

空调水系统的管道应进行绝缘处理，以防止管道冷凝水对周围环境的影响。

同时，管道的防腐工作也是验收的重点内容，要确保管道的防腐层完好，不得存在腐蚀现象。

7. 系统清洁。

验收时，要检查系统的清洁情况。

包括水箱、冷却塔、管道等部位的清洁情况。

系统的清洁直接关系到系统的运行效率和环境卫生。

8. 系统文件齐备。

验收结束后，应当形成完备的验收文件，包括验收报告、系统参数记录、设备使用说明等。

这些文件是系统正常运行和维护的重要参考。

三、总结。

空调水系统的验收是确保系统正常运行和安全性的重要环节。

严格执行验收标准，可以有效地保障空调水系统的质量和可靠性，为建筑物提供良好的室内环境。

以上就是空调水系统验收标准的相关内容，希望对大家有所帮助。

空调水系统的原理
空调水系统是一种利用水的冷热传导性质来调节室内温度的系统。

其原理为通过一系列的水循环实现室内热量的调节。

首先，空调水系统由一个冷水机组和一个热水机组组成。

冷水机组通过压缩制冷循环将低温制冷剂冷却到较低的温度，形成冷水循环系统。

热水机组则通过加热形成热水循环系统。

其次，冷水循环系统中的冷水通过水泵被抽到冷却器中。

冷却器中设有冷凝器，它将制冷剂的热量传递给冷水，使冷水温度升高。

此时，冷凝器中的制冷剂变为液态，并重新进入冷水机组进行再循环。

再次，热水循环系统中的热水通过水泵被抽到加热器中。

加热器中设有蒸发器，它通过加热将制热剂的热量传递给热水，使热水温度升高。

此时，蒸发器中的制热剂变为气态，并重新进入热水机组进行再循环。

最后，在室内，冷水通过冷水管路被输送到冷风机组，冷风机组中的冷却器通过与室内空气的热交换来降低室内温度。

同时，热水通过热水管路被输送到暖风机组，暖风机组中的加热器通过与室内空气的热交换来升高室内温度。

通过上述循环过程，空调水系统能够根据室内温度的需求来调节冷水和热水的流量和温度，从而实现室内温度的控制。

这种系统具有调节范围广、运行稳定、能效高等特点，被广泛应用于商业建筑、办公室和住宅等场所。

水系统空调的原理
水系统空调是一种利用水作为传热介质，通过水管将冷（热）水分别输送到室内和室外，以实现空调效果的系统。

其工作原理可以概括为以下几个步骤：
1. 制冷循环：水系统空调通过循环泵将冷水从制冷机组（冷水机组）输送至室内机组，从而降低空气温度。

冷水机组通过压缩机、蒸发器、冷凝器等主要组件完成制冷循环，将回流的冷水通过蓄冷水箱进行冷却，再输送回室内机组，形成闭路循环。

2. 空气处理：室内机组通过空气过滤器将室内空气经过循环风机进行循环，并通过冷却/蓄冷水板或冷却盘管与冷（热）水
进行换热，从而降低室内温度。

在冷却过程中，空气中的热量被吸收，冷却后的空气再次送入室内，实现室内温度的降低。

3. 热回收：水系统空调还可以通过热回收来提高能源利用效率。

通过热回收器，热水可以回收室内机组的余热，并输送至热水系统，用于供暖或其他用途，从而实现能源的再利用。

这种水系统空调的工作原理使得室内空气得以循环使用、温度可控、能耗较低，适用范围广泛。

同时，水系统空调还可以与建筑的暖通系统相结合，实现冷热水的供应系统化，提高整体能源效率，减少对环境的影响。

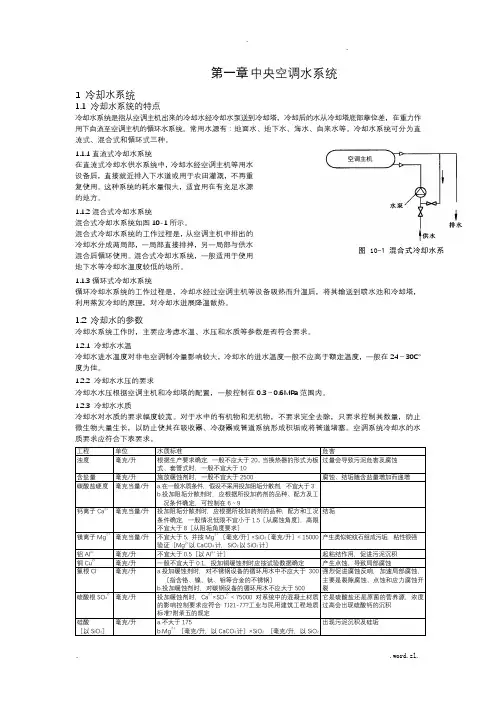

第一章中央空调水系统1 冷却水系统1.1 冷却水系统的特点冷却水系统是指从空调主机出来的冷却水经冷却水泵送到冷却塔，冷却后的水从冷却塔底部靠位差，在重力作用下自流至空调主机的循环水系统。

常用水源有：地面水、地下水、海水、自来水等。

冷却水系统可分为直流式、混合式和循环式三种。

1.1.1直流式冷却水系统在直流式冷却水供水系统中，冷却水经空调主机等用水设备后，直接就近排入下水道或用于农田灌溉，不再重复使用。

这种系统的耗水量很大，适宜用在有充足水源的地方。

1.1.2混合式冷却水系统混合式冷却水系统如图10-1所示。

混合式冷却水系统的工作过程是，从空调主机中排出的冷却水分成两局部，一局部直接排掉，另一局部与供水混合后循环使用。

混合式冷却水系统，一般适用于使用地下水等冷却水温度较低的场所。

1.1.3循环式冷却水系统循环冷却水系统的工作过程是，冷却水经过空调主机等设备吸热而升温后，将其输送到喷水池和冷却塔，利用蒸发冷却的原理，对冷却水进展降温散热。

1.2 冷却水的参数冷却水系统工作时，主要应考虑水温、水压和水质等参数是否符合要求。

1.2.1 冷却水水温冷却水进水温度对非电空调制冷量影响较大，冷却水的进水温度一般不应高于额定温度，一般在24～30℃度为佳。

1.2.2 冷却水水压的要求冷却水水压根据空调主机和冷却塔的配置，一般控制在0.3～0.6MPa范围内。

1.2.3 冷却水水质冷却水对水质的要求幅度较宽。

对于水中的有机物和无机物，不要求完全去除，只要求控制其数量，防止微生物大量生长，以防止使其在吸收器、冷凝器或管道系统形成积垢或将管道堵塞。

空调系统冷却水的水质要求应符合下表要求。

工程单位水质标准危害浊度毫克/升根据生产要求确定，一般不应大于20。

当换热器的形式为板式、套管式时，一般不宜大于10过量会导致污泥危害及腐蚀含盐量毫克/升施放缓蚀剂时，一般不宜大于2500 腐蚀、结垢随含盐量增加而递增碳酸盐硬度毫克当量/升 a.在一般水质条件，假设不采用投加阻垢分散剂，不宜大于3b.投加阻垢分散剂时，应根据所投加药剂的品种、配方及工况条件确定，可控制在6～9钙离子Ca2+ 毫克当量/升投加阻垢分散剂时，应根据所投加药剂的品种，配方和工况条件确定，一般情况低限不宜小于1.5〔从腐蚀角度〕，高限不宜大于8〔从阻垢角度要求〕结垢镁离子Mg2+毫克当量/升不宜大于5，并按Mg2+〔毫克/升〕×SiO2〔毫克/升〕＜15000验证〔Mg2+以CaCO3计，SiO2以SiO2计〕产生类似蛇纹石组成污垢，粘性很强铝Al3+毫克/升不宜大于0.5〔以Al3+ 计〕起粘结作用，促进污泥沉积铜Cu2+毫克/升一般不宜大于0.1，投加铜缓蚀剂时应按试验数据确定产生点蚀，导致局部腐蚀氯根Cl-毫克/升 a.投加缓蚀剂时，对不锈钢设备的循环用水中不应大于300〔指含铬、镍、钛、钼等合金的不锈钢〕b.投加缓蚀剂时，对碳钢设备的循环用水不应大于500 强烈促进腐蚀反响，加速局部腐蚀，主要是裂隙腐蚀、点蚀和应力腐蚀开裂硫酸根SO42-毫克/升投加缓蚀剂时，Ca2+×SO42-＜75000对系统中的混凝土材质的影响控制要求应符合TJ21-77?工业与民用建筑工程地质标准?附录五的规定它是硫酸盐还是原菌的营养源，浓度过高会出现硫酸钙的沉积硅酸〔以SiO2〕毫克/升 a.不大于175b.Mg2+〔毫克/升，以CaCO3计〕×SiO2〔毫克/升，以SiO2出现污泥沉积及硅垢图10-1 混合式冷却水系空调主机计〕≤15000油毫克/升不应大于5 附于管壁，阻止缓蚀剂与金属外表接触，是污垢粘结剂、营养源磷酸根PO43- 毫克/升根据磷酸钙饱和指数进展控制引起磷酸钙沉淀异养菌总数个/毫升＜5×105 产生污泥和沉积物，带来腐蚀，破坏冷却塔木材2冷温水系统冷温水系统的特点是冷热量可以进展远距离输送，冷温水的温度比拟稳定，空调系统温度控制比拟准确。

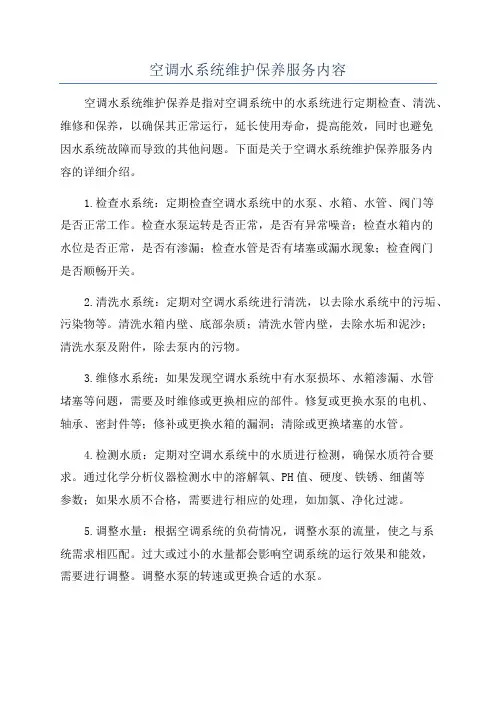

空调水系统维护保养服务内容空调水系统维护保养是指对空调系统中的水系统进行定期检查、清洗、维修和保养，以确保其正常运行，延长使用寿命，提高能效，同时也避免因水系统故障而导致的其他问题。

下面是关于空调水系统维护保养服务内容的详细介绍。

1.检查水系统：定期检查空调水系统中的水泵、水箱、水管、阀门等是否正常工作。

检查水泵运转是否正常，是否有异常噪音；检查水箱内的水位是否正常，是否有渗漏；检查水管是否有堵塞或漏水现象；检查阀门是否顺畅开关。

2.清洗水系统：定期对空调水系统进行清洗，以去除水系统中的污垢、污染物等。

清洗水箱内壁、底部杂质；清洗水管内壁，去除水垢和泥沙；清洗水泵及附件，除去泵内的污物。

3.维修水系统：如果发现空调水系统中有水泵损坏、水箱渗漏、水管堵塞等问题，需要及时维修或更换相应的部件。

修复或更换水泵的电机、轴承、密封件等；修补或更换水箱的漏洞；清除或更换堵塞的水管。

4.检测水质：定期对空调水系统中的水质进行检测，确保水质符合要求。

通过化学分析仪器检测水中的溶解氧、PH值、硬度、铁锈、细菌等参数；如果水质不合格，需要进行相应的处理，如加氯、净化过滤。

5.调整水量：根据空调系统的负荷情况，调整水泵的流量，使之与系统需求相匹配。

过大或过小的水量都会影响空调系统的运行效果和能效，需要进行调整。

调整水泵的转速或更换合适的水泵。

6.检查防腐蚀、防冻措施：检查空调水系统中的防腐蚀、防冻装置是否正常。

检查防冻液浓度是否合理，防冻装置是否完好；检查金属管道、阀门等是否受到腐蚀，进行相应的处理。

7.清洁和维护冷却塔：如果空调系统中有冷却塔，需要定期对其进行清洁和维护，以保证冷却效果。

清洁冷却塔内的填料和喷头，去除污垢和积水；检查冷却塔的风扇、水泵等是否正常工作。

8.检查安全设备：检查空调水系统中的安全设备，如压力表、传感器、安全阀等是否正常工作。

检查系统内的压力是否正常，是否超过额定范围；检查安全阀是否能够正常释放压力。

空调水系统原理空调水系统是一种常见的空调系统，它通过循环水来实现空调的制冷或制热效果。

空调水系统主要由冷却水塔、冷却水泵、冷却水管道、冷却水盘管等组成，通过这些部件的协同作用，实现空调系统的正常运行。

下面我们将详细介绍空调水系统的原理。

首先，冷却水塔是空调水系统中的重要组成部分，它通过将空调系统中的热水通过喷淋或者填料方式，利用空气对流的方式，将热量传递给空气，从而达到降温的效果。

冷却水塔的工作原理类似于散热器，通过增大冷却水与空气之间的接触面积，加快热量传递速度，达到降温的目的。

其次，冷却水泵是空调水系统中的另一个关键部件，它负责将冷却水从冷却水塔中抽出，并通过管道输送到空调系统中的冷却水盘管或者其他冷却设备中。

冷却水泵的工作原理是利用机械设备将水进行抽送，保证冷却水能够顺利地流动并传递热量，从而实现空调系统的制冷或制热效果。

另外，冷却水管道是连接冷却水塔、冷却水泵和冷却设备的重要通道，它负责将冷却水从冷却水塔输送到冷却设备中，并将经过热交换后的热水再输送回冷却水塔。

冷却水管道的设计需要考虑水流速度、管道直径、管道材质等因素，以确保冷却水能够顺利地流动，并实现热量的传递。

最后，冷却水盘管是空调水系统中的另一个重要部件，它负责将冷却水与空调系统中的空气进行热交换，从而实现空调系统的制冷或制热效果。

冷却水盘管通常安装在空调系统的室内机或者室外机中，通过冷却水在盘管内部流动，与空气进行热交换，从而改变空气的温度，实现空调效果。

综上所述，空调水系统通过冷却水塔、冷却水泵、冷却水管道、冷却水盘管等部件的协同作用，实现了空调系统的制冷或制热效果。

这些部件通过不同的工作原理，共同完成了空调水系统的运行，为人们提供了舒适的室内环境。

空调水系统的原理虽然复杂，但是通过合理的设计和运行，能够为人们的生活和工作带来便利和舒适。

空调水系统介绍空调水系统的作用，就是以水作为介质在空调建筑物之间和建筑物内部传递冷量或热量。

正确合理地设计空调水系统是整个空调系统正常运行的重要保证，同时也能有效地节省电能消耗。

就空调工程的整体而言，空调水系统包括冷热水系统、冷却水系统和冷凝水系统。

冷热水系统是指由冷水机组（或换热器）制备出的冷水（或热水）的供水，由冷水（或热水）循环泵，通过供水管路输送至空调末端设备，释放出冷量（或热量）后的冷水（或热水）的回水，经回水管路返回冷水机组（或换热器）。

对于高层建筑，该系统通常为闭式循环环路，除循环泵外，还设有膨胀水箱、分水器和集水器、自动排气阀、除污器和水过滤器、水量调节阀及控制仪表等。

对于冷水水质要求较高的冷水机组，还应设软化水制备装置、补水水箱和补水泵等。

冷却水系统是指利用冷却塔向冷水机组的冷凝器供给循环冷却水的系统。

冷凝水系统是指空调末端装置在夏季工况时用来排出冷凝水的管路系统。

空调冷热水系统的形式空调冷热水系统，可按以下方式进行分类：①按循环方式，可分为开式循环和闭式循环；②按供、回水制式（管数），可分为两管制水系统、四管制水系统和分区两管制水系统；③按供、回水管路的布置方式，可分为同程式系统和异程式系统；④按运行调节的方法，可分为定流量系统和变流量系统；⑤按系统中循环泵的配置方式，可分为一次泵系统和二次泵系统。

1.1 开式循环系统和闭式循环系统1.开式循环系统开式循环系统的下部设有水箱（或蓄冷水池），它的末端管路是与大气相通的。

空调冷水流经末端设备（例如，风机盘管等）释放出冷量后，回水靠重力作用集中进入回水箱或蓄冷水池，再由循环泵将回水打入冷水机组的蒸发器，经重新冷却后的冷水被输送至整个相通。

例如采用蓄冷水池方案，或空气处理机组采用喷水室处理空气的，其水系统是开式的。

开式循环系统的特点是：①水泵扬程高（除克服环路阻力外，还要提供几何提升高度和末端资用压头），输送耗电量大；②循环水易受污染，水中总含氧量高，管路和设备易受腐蚀；③管路容易引起水锤现象；④该系统与蓄冷水池连接比较简单（当然蓄冷水池本身存在无效耗冷量）。

空调水系统分类与使用一、空调水系统分类1、冷却水系统（冷却塔、冷却水管、冷却水泵、冷凝器、阀门等）；2、冷冻水系统（冷冻水管、冷冻水泵、阀门、末端设备、膨胀水箱、保温等）；3、冷凝水系统。

二、冷却塔作用及系统分类1、作用：主要为离心式组中调速器制冷剂降温；2、分类：◇按通风方式：自然通风、机械通风；◇按接触方式：开式冷却塔、闭式冷却塔；◇按总的来说循环水和空气的相对来说流方式：逆流式冷却塔、横流式冷却塔；◇按所选材质：玻璃钢冷却塔、不锈钢冷却塔；◇按水温降不同：普通型（标准工况下降5°）、工业型（标准工况下降10°）。

三、机组的位置1、两台压缩机突出部分之间的距离压缩机小于1.0m，制冷机与墙壁之间的距离和非主要通道的距离不小于0.8m；2、大中型制冷机组（离心，螺杆，吸收式制冷机）其间距为1.5~2.0m；3、制冷机组中的加建制冷机房的上部最好预留起吊最大部件的吊钩或设置电动起吊设备。

四、分、集水器1、便于各空调系统分区流量分配和调节方便，常在水系统的供回水管上分别设置分水器和四篇篇水器，在分别连接各空调分区的供水管和回水管；2、分、集水器之间加电动压差旁通阀和旁通管（管径一般取DN50）；3、集为水器的回水管上应设温度计。

五、水泵的积极作用及位置1、水泵提供的压力（扬程）要克服这些阻力：◇沿程阻力/长度阻力（水在管内流动有涡流）；◇局部阻力（通过各个部件：如弯头、阀门、三通、设备等）。

2、冷冻水泵：设在冷水机组前端，从末端回来的冷冻水赶来经过冷冻水泵打赶去冷水机组；3、冷却水泵：设在冷却水进机组的水路上才，从冷却塔出来的冷却水经冷却水泵打回机组；4、热水循环泵：设在回水干管上，从末端回来的热水经过热水循环泵打回板式换热器。

六、主要的左侧阀门巨大作用及安装位置1、蝶阀（驱动方式：手动/电动、连接方式：对夹/法兰/凸耳/焊接）：主要起切断和节流作用，安装在设备、水泵进出口两端；2、止回阀（单向阀）：防止介质倒流，安装在循环水泵出水段；3、电动二通阀（普通型/比例式（积分）电动二通阀）：同时实现温度自动调节；4、Y型过滤器：清理介质中的杂质，安装在后门水泵或热交换设备的入口段；5、压差旁通阀/压差平衡阀（静态压差平衡阀）：空调系统的的压差旁通阀是用在冷水机组的主水器与分水器之间的集管道上的，其原理是通过压差控制器感测集水器与分水器两端水压力，然后根据测试到的压力计算出相位差差值，再由压差控制器根据计算出的差值与预先设定值比较决定输出方式，以控制阀门是增加开度或减少开度，从而来调节水量，以达到平衡主机系统的水压力的目的。

16空调水系统及冷凝水系统16.1空调冷热水系统类型及分区16.1.1除设蓄冷蓄热水池等的蓄能系统及用喷水室处理空气的系统外，空调水管路系统宜采用以膨胀水箱或其他设备定压的闭式循环系统。

用喷水室处理空气的开式系统应设蓄水箱，蓄水箱的水量宜按系统循环水量的5～10%确定。

16.1.2 全年运行的空调系统，应根据建筑物的负荷特性和运行要求选择水路系统的配管制式：1 建筑物所有区域同时在夏季供冷、冬季供热时，应采用两管制的空调水系统。

2 当建筑物内只有一些区域需全年供冷时，宜采用分区两管制的空调水系统。

内外区集中送新风的风机盘管加新风系统的分区两管制系统形式可参考图16.1.2。

3 当供冷和供热工况交替频繁或同时使用时，可采用四管制的空调水系统。

图16.1.2风机盘管加新风分区两管制系统16.1.3 应经技术经济比较后确定空调水系统的循环水泵配置形式：1 中小型和功能简单的工程宜采用单式泵系统(也称一次泵系统);2 系统较大、阻力较高，且各环路负荷特性或阻力相差悬殊时，宜采用在冷(热)源侧和负荷侧分别设置一级泵(也称一次泵)和二级泵(也称二次泵)的复式泵系统(也称二次泵系统); 复式泵系统冷热源侧和负荷侧的供回水共用集管(或分集水器)之间应设旁通管，旁通管上不应设置阀门；见图16.1.3。

3 2台和2台以上的一级冷水泵和冷水机组之间通过共用集管连接时，应符合26.1.5条的控制要求。

图16.1.3 复式泵空调水系统16.1.4 除设置一台冷水机组及空调冷水泵的系统外，空调水系统应能适应负荷变化改变系统流量；且根据不同系统形式可采用26.1 节的变流量措施。

16.1.5 高层建筑的空调水系统，应校核系统压力不大于冷水机组、末端装置及管路部件的承压能力，必要时应采取相应的防超压措施：1 设备、管件、管路承受的压力应按系统运行时的压力考虑。

2 一般建筑循环水泵宜安装在冷水机组进水口侧，当冷水机组入水口侧承受的压力大于冷水机组的承压能力，但系统静水压力(包括机组所在地下层建筑高度)在冷水机组承压能力以内时，可将空调冷水泵安装在冷水机组出口处，水系统可不分区。
