空调水系统PPT课件

➢用于小型或功能单 一，负荷特性一致空 调系统
22
用户侧 水流量 判断处
定压水箱
用户侧 阀门 空调用户
机房侧 制冷机组 水泵
变水量系统
➢改变用户侧水流量 来适应负荷变化。 ➢末端采用电动阀连 续调节所需的水流量。 ➢减低冷冻水输配能 耗具有较大的节能潜 力
23
（二）典型冷冻水系统分析
1、一次泵定水量系统（较小型空调系统，负荷特性单一）
COPs Qe /(P Pf Pw Pc,w ) KW/kW
6
➢ 系统季节能效比 制冷机组在制冷季节制 取的总冷量
SCOPs 空调系统在制冷季节消 耗的总能量 KWh/kWh 结论：减少冷冻水和冷却水系统的能耗能够提高整个空 调系统的系统季节能效比。
7
二、冷冻水系统
空调冷冻水系统由水泵、管道、定压设备、阀门、 换热器、除污器等主要部件构成。 ➢ （一）冷冻水系统的主要形式（特征和适用场合） ➢ （二）典型冷冻水系统分析（下去自己看）
1－空调（或需冷却）设备 2－冷水箱 3－回水箱 4－水泵 5－蒸发器
1、冷冻水与大气接触，循环水中含氧量高，宜腐蚀管路。
2、末端设备（喷水池，表冷器）与冷冻站高差较大时，水泵必须克服高 差造成的静水压力，增加耗电量。
3、如果喷水池较低，不能直接自流回到冷冻站，则需增加回水池和回水 泵。
4、如果采用自流回水，回水的管径较大，会增加投资。
1-制冷机组；2-水泵；3-冷冻水箱；
4-回水箱；5-用户
13
上述两者中 较大值
开式系统蓄水箱容量的确定原则： ➢ 蓄存所有的系统水容量并附加一定的安全系数 ➢ 按照系统小时循环水量的5%~10%计算。
5 1
2
43
2
开式冷冻水系统
14
（一）冷冻水系统的主要形式
2.直连系统与间连系统（用户水系统与制冷机组连接方
8
（一）冷冻水系统的主要形式
1.开式和闭式系统（循环水系统）
9
闭式冷冻水系统
1－膨胀水箱 2－空调设备 3－冷冻水循环水泵 4－蒸发器
1、蓄冷能力小，低负荷时，冷冻机也需经常开动。
2、膨胀水箱的补水有时需要另设加压水泵。
3、与空气接触少，减缓腐蚀。
4、壳管式蒸发器，用户表面换热设备。
10
11
开式冷冻水系统图式
18
4.两管制、三管制和四管制系统（供回水主干管数目
不同）
定压水箱
定压水箱
定压水箱
热水
水泵 热水 冷水
阀门 空调用户
水加热器 制冷机组
两管制水系统
阀门 空调用户
水加热器 制冷机组 水泵
三管制水系统
冷水
阀门 空调用户 水加热器 制冷机组 水泵
四管制水系统
19
5.一次泵和二次泵系统（水泵克服系统阻力要求不同）
阀门 空调用户 定压水箱
➢ 一一对应，连锁控制，系 统简单
➢ 单台发生故障，影响整个 机房制冷能力
分水缸
集水缸
T
制冷机组 一次泵
一机一泵
24
阀门 空调用户 定压水箱
分水缸
集水缸
T
➢ 并联水泵与并联机组串联。
➢ 可以互相备用。
➢ 需在制冷机组前（后）设 置电动水阀，与水泵、制 冷机组连锁控制。
制冷机组
21
6.变水量（CWV）和定水量（VWV）系统（用户侧冷
冻水流量是否实时变化以适应空调负荷需求）
用户侧 水流量 判断处
定压水箱
用户侧 阀门 空调用户
机房侧 制制冷冷机装组置 水泵
定水量系统
➢通过改变冷冻水供 回水温度差或调节末 端风机转速来适应空 调房间的冷负荷变化。
➢末端无水流量控制 装置或采用电动三通 阀
冷量。 ➢ 冷却水系统是为了将空调区域的热量排到建筑之
外。
5
➢ 用系统能效比（COPs）和系统季节能效比（SCOPs）来评 价整个空调系统在某时刻和整个制冷季节的综合能源利用
效率。 ➢ 制冷机组的能效比
某运行时刻制冷机 组的能效比
COP Qe / P ➢ 系统能效比
KW/kW整个ຫໍສະໝຸດ 调系统的能 效比➢ 系统规模较大，用户比较 分散，便于系统调节，减 少相互影响，保持较高的 运行效率。
➢ 在大型建筑和超高层建筑 （100m）应用普遍。
➢ 各个系统都必须分别设置 其定压、补水系统或装置。
16
（一）冷冻水系统的主要形式
3.异程系统和同程系统（空调末端水的流程是否相同）
定压水箱 阀门 空调用户
制冷机组 水泵
同程冷冻水系统
优点： ➢ 流经各终端用户的压力损
失比较接近，利于水力平 衡 ➢ 简化水系统设计并减少系 统初调节的工作量。
17
定压水箱 阀门 空调用户
制冷机组 水泵
异程冷冻水系统
➢ 主干管较短，可以节省管 道的初投资及管路占用空 间
➢ 各个用户压力损失相差较 大，需要调节阀平衡。
➢ 水系统设计和初调节相对 复杂
阀门 空调用户 定压水箱
分水缸
集水缸
制冷装机置组 一次泵
一次泵冷冻水系统
用一次泵克服阻力。 特点：组成简单，控 制容易，运行管理方 便。 一般多用此系统。
20
阀门 空调用户 定压水箱
二次泵
分水缸
集水缸
制制冷冷机装组置 一次泵
二次泵冷冻水系统
一次环路制备冷冻水，二 次环路输配。 一次环路定流量，二次环 路变流量。 优点：能够分区分路供应 用户侧所需的冷冻水，用 于大型系统。

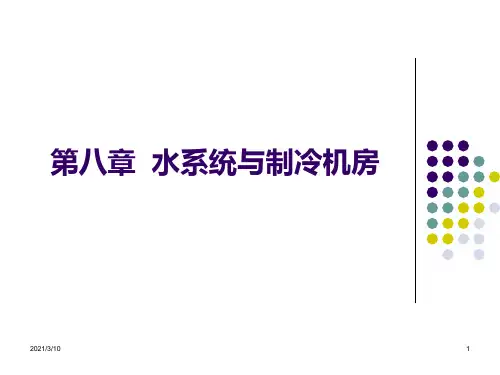

第八章 水系统与制冷机房
1
第一节 空调水系统
2
一、空调水系统概述
3
冷冻水系统
4
1
5
6
3
2
冷却水系统 9
8 7
典型空调系统原理图
1－制冷机房；2－制冷机组（冷水机组）；3－冷冻水泵；4－空气处理装置； 5－换热器；6－风机；7－冷却水泵；8－冷却塔；9－冷却塔风机
4
➢ 空调水系统：冷冻水系统和冷却水系统 ➢ 冷冻水系统是为了实现制冷机组向空调设备输送
一次泵
多泵共用 25
阀门 空调用户 定压水箱
5、水容量大，运行稳定，控制简便。可构成水蓄冷系统。
12
设计时注意几点：
1、开式和闭式系统水泵扬程计算。
2、开式系统，注意水泵吸水真空高度的问题；闭式系统， 在水泵入口设置定压水箱(最低运行压力大于5KP)。
3 1
5 1
4
2
2
闭式冷冻水系统
1-制冷机组；2-水泵；3-定压水箱；4-用户
43
2
开式冷冻水系统
式）
定压水箱 阀门 空调用户
➢ 用户侧水路和制冷机组直 接连通。
➢ 系统规模较小，用户比较 集中，高差也比较小时。
➢ 减少中间换热环节，降低 设备投资，运行效率较高。
制冷机组 水泵 直连式冷冻水系统
15
定压水箱 阀门 空调用户
换热器 制冷机组 水泵 间连式冷冻水系统
➢ 用换热器将全部或部分用 户侧水路与制冷机组水路 分隔。
