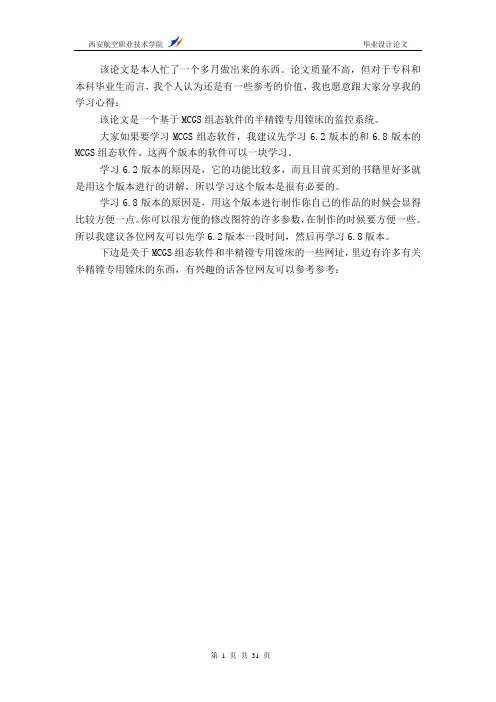

该论文是本人忙了一个多月做出来的东西。
论文质量不高，但对于专科和本科毕业生而言，我个人认为还是有一些参考的价值，我也愿意跟大家分享我的学习心得：该论文是一个基于MCGS组态软件的半精镗专用镗床的监控系统。
大家如果要学习MCGS组态软件，我建议先学习6.2版本的和6.8版本的MCGS组态软件。
这两个版本的软件可以一块学习。
学习6.2版本的原因是，它的功能比较多，而且目前买到的书籍里好多就是用这个版本进行的讲解，所以学习这个版本是很有必要的。
学习6.8版本的原因是，用这个版本进行制作你自己的作品的时候会显得比较方便一点。
你可以很方便的修改图符的许多参数，在制作的时候要方便一些。
所以我建议各位网友可以先学6.2版本一段时间，然后再学习6.8版本。
下边是关于MCGS组态软件和半精镗专用镗床的一些网址，里边有许多有关半精镗专用镗床的东西，有兴趣的话各位网友可以参考参考：毕业论文（设计）诚信声明本人声明：所呈交的毕业论文（设计）是在导师指导下进行的研究工作及取得的研究成果，论文中引用他人的文献、数据、图表、资料均已作明确标注，论文中的结论和成果为本人独立完成，真实可靠，不包含他人成果及已获得或其他教育机构的学位或证书使用过的材料。
与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
论文（设计）作者签名：日期：年月日毕业论文（设计）版权使用授权书本毕业论文（设计）作者同意学校保留并向国家有关部门或机构送交论文（设计）的复印件和电子版，允许论文（设计）被查阅和借阅。
本人授权青岛农业大学可以将本毕业论文（设计）全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本毕业论文（设计）。
本人离校后发表或使用该毕业论文（设计）或与该论文（设计）直接相关的学术论文或成果时，单位署名为。
论文（设计）作者签名：日期：年月日指导教师签名：日期：年月日基于MCGS的半精镗专用镗床监控系统【摘要】半精镗专用镗床是加工汽车连杆的专用设备，汽车连杆是发动机的重要组成部件，它直接影响到发动机及汽车的性能指标，所以对它的加工精度要求很高。

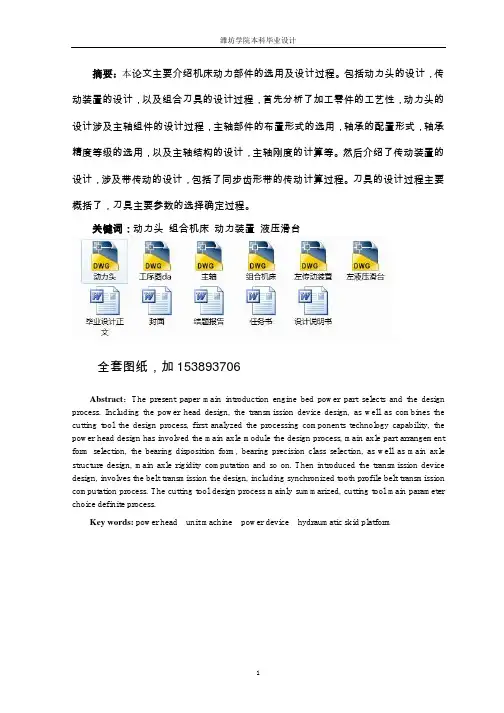

摘要：本论文主要介绍机床动力部件的选用及设计过程。
包括动力头的设计，传动装置的设计，以及组合刀具的设计过程，首先分析了加工零件的工艺性，动力头的设计涉及主轴组件的设计过程，主轴部件的布置形式的选用，轴承的配置形式，轴承精度等级的选用，以及主轴结构的设计，主轴刚度的计算等。
然后介绍了传动装置的设计，涉及带传动的设计，包括了同步齿形带的传动计算过程。
刀具的设计过程主要概括了，刀具主要参数的选择确定过程。
关键词：动力头组合机床动力装置液压滑台全套图纸，加153893706Abstract：The present paper main introduction engine bed power part selects and the design process. Including the power head design, the transmission device design, as well as combines the cutting tool the design process, first analyzed the processing components technology capability, the power head design has involved the main axle module the design process, main axle part arrangement form selection, the bearing disposition form, bearing precision class selection, as well as main axle structure design, main axle rigidity computation and so on. Then introduced the transmission device design, involves the belt transmission the design, including synchronized tooth profile belt transmission computation process. The cutting tool design process mainly summarized, cutting tool main parameter choice definite process.Key words: power head unit machine power device hydraumatic skid platform前言组合机床是以通用部件为基础，配以按工件特定形状和加工工艺设计的专用部件和夹具，组成的半自动或自动专用机床。

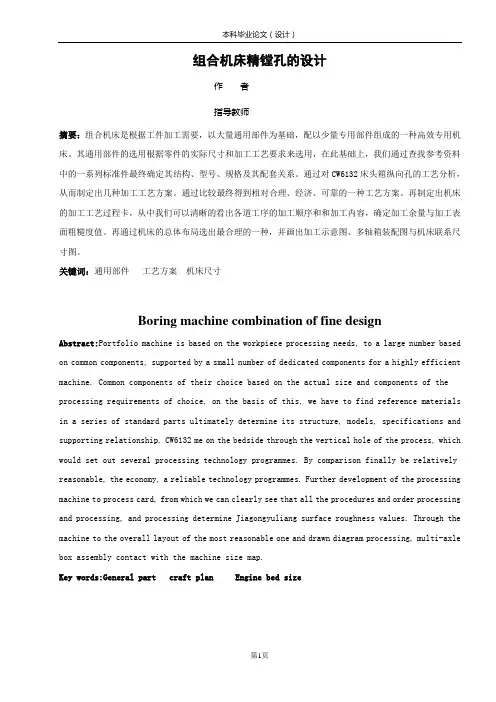

组合机床精镗孔的设计作者指导教师摘要：组合机床是根据工件加工需要，以大量通用部件为基础，配以少量专用部件组成的一种高效专用机床。
其通用部件的选用根据零件的实际尺寸和加工工艺要求来选用，在此基础上，我们通过查找参考资料中的一系列标准件最终确定其结构、型号、规格及其配套关系。
通过对CW6132床头箱纵向孔的工艺分析，从而制定出几种加工工艺方案。
通过比较最终得到相对合理、经济、可靠的一种工艺方案。
再制定出机床的加工工艺过程卡，从中我们可以清晰的看出各道工序的加工顺序和和加工内容，确定加工余量与加工表面粗糙度值。
再通过机床的总体布局选出最合理的一种，并画出加工示意图、多轴箱装配图与机床联系尺寸图。
关键词：通用部件工艺方案机床尺寸Boring machine combination of fine designAbstract:Portfolio machine is based on the workpiece processing needs, to a large number based on common components, supported by a small number of dedicated components for a highly efficient machine. Common components of their choice based on the actual size and components of the processing requirements of choice, on the basis of this, we have to find reference materials in a series of standard parts ultimately determine its structure, models, specifications and supporting relationship. CW6132 me on the bedside through the vertical hole of the process, which would set out several processing technology programmes. By comparison finally be relatively reasonable, the economy, a reliable technology programmes. Further development of the processing machine to process card, from which we can clearly see that all the procedures and order processing and processing, and processing determine Jiagongyuliang surface roughness values. Through the machine to the overall layout of the most reasonable one and drawn diagram processing, multi-axle box assembly contact with the machine size map.Key words:General part craft plan Engine bed size前言需要的联系78290349随着科学技术和国民经济的飞速发展，组合机床近年来也得到快速普及和发展。

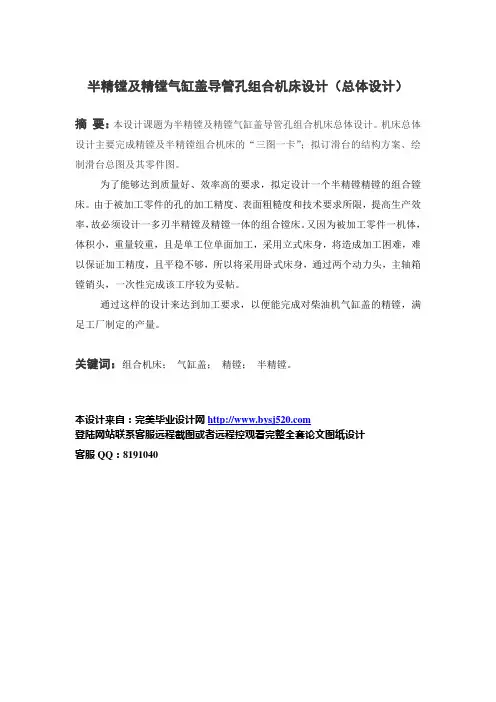

半精镗及精镗气缸盖导管孔组合机床设计（总体设计）摘要：本设计课题为半精镗及精镗气缸盖导管孔组合机床总体设计。
机床总体设计主要完成精镗及半精镗组合机床的“三图一卡”；拟订滑台的结构方案、绘制滑台总图及其零件图。
为了能够达到质量好、效率高的要求，拟定设计一个半精镗精镗的组合镗床。
由于被加工零件的孔的加工精度、表面粗糙度和技术要求所限，提高生产效率，故必须设计一多刃半精镗及精镗一体的组合镗床。
又因为被加工零件一机体，体积小，重量较重，且是单工位单面加工，采用立式床身，将造成加工困难，难以保证加工精度，且平稳不够，所以将采用卧式床身，通过两个动力头，主轴箱镗销头，一次性完成该工序较为妥帖。
通过这样的设计来达到加工要求，以便能完成对柴油机气缸盖的精镗，满足工厂制定的产量。
关键词：组合机床；气缸盖；精镗；半精镗。
本设计来自：完美毕业设计网登陆网站联系客服远程截图或者远程控观看完整全套论文图纸设计客服QQ：8191040Semi-fine boring and fine boring holes cylinder head catheter combination machine design (design)Abstract:The design issues of the semi-fine boring and fine boring holes combination catheter cylinder head design machine tools. Machine Design completed major fine boring and semi-fine boring machine combination of the "three plans a card"; prepare the structure of the programme slider, slider drawing the design fig and its parts fig.In order to achieve good quality and high efficiency requirements, develop the design of a semi-fine boring combination of fine boring boring machine. As the processing parts-precision machining, surface roughness and technical requirements constraints, increase production efficiency, it must design more than one half-edge fine boring and fine boring one combination of boring machine. As the processing parts of a body, small size, weight heavier, and is the single-single-sided processing, a vertical bed, will result in processing difficulties, it is difficult to guarantee precision machining and smooth enough, it will use horizontal bed Through the first two dynamic, Headstock boring head pin, a one-time completion of the process is more Tuotie. Through this process to achieve the design requirements, in order to complete the engine cylinder head of the fine boring, to meet the output of factories.Key words: combination machine; cylinder head; fine boring, semi-fine boring.目录1 前言 (1)2 组合机床工艺方案的拟定 (3)2.1 本机床加工零件的加工工序及加工精度 (3)2.2 被加工零件特点 (3)3 组合机床的配置型式选择 (4)3.1 定位基准的选择 (4)4 组合机床的总体设计 (5)4.1 被加工零件工序图 (5)4.2 加工示意图 (6)4.2.1 刀具的选择 (8)4.2.2 组合机床切削用量的选择 (8)4.2.3 计算切削力、切削扭矩及切削功率 (10)4.3 动力滑台的设计及检验 (14)4.3.1 机床联系尺寸图 (18)4.4 机床生产率计算卡 (20)5 结论 (23)参考文献 (24)致谢 (25)附录 (26)1 前言大学即将结束，毕业设计是对我们在学校四年所学知识的检验，我的设计是半精镗及精镗气缸盖导管孔组合机床（总体设计）。

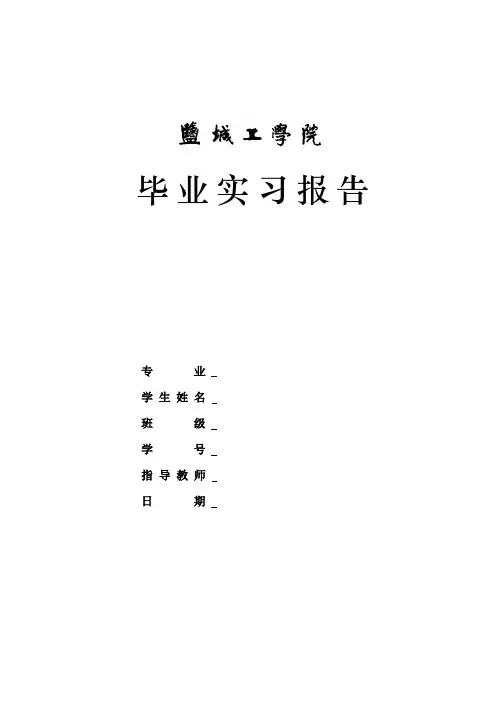

毕业实习报告专业学生姓名班级学号指导教师日期实习报告一、概述毕业实习是培养实际专业能力为目标的一个综合性实践环节,丰富了我们学生实践知识和专业技能、工程实践能力、理论联系实际的能力、分析与解决实际问题能力。
本次实习是在学院相应的专业课程和相关的课程设计的基础上，为以后的毕业设计而进行的一次综合性的实践，是我们所学知识和技能的一次很好的运用训练。
通过本次实习，我在科学知识上有所提高，巩固了所学的专业知识，了解了工厂实际的生产环节，对零件的特征，加工方法，生产流程以及装配也有了大概的了解。
在此实习期间，通过图书馆资料的借阅，更加深入的了解了实习的目的，使我对毕业设计所设计的龙门铣床有了大概的了解。
二、实习过程本次实习我们主要参观了盐城江淮动力集团、盐城市悦达拖拉机有限公司、盐城市机床厂、高精公司等几个单位，具体安排如下：1．3月9日江动集团参观实习2．3月10日悦达拖拉机厂参观实习3．3月14日盐城机床厂参观实习4．3月16日江苏高精机电装备有限公司参观实习江动集团有限公司是国家专业生产中、小功率柴油机的重点企业。
公司主产品为中小功率柴油机，产品开发在同行业中步步领先，卓有成效，形成了直喷、滚动、节能、低污染的江动特色，确立了品种最多、最全，技术最先进的领先地位。
江苏悦达盐城拖拉机制造有限公司是中国中、小马力拖拉机的重点企业之一，公司技术力量雄厚，生产设备精良，加工工艺先进，测试手段齐全，质量保证体系完善，具有较强的产品开发与制造能力。
盐城机床厂是机械部定点生产各种机床的厂家，中国出口机床生产基地，具有进出口经营权。
产品主要有ＣＤＢ系列车床、钻床和数控车床等。
江苏高精机电装备有限公司系江苏省民营科技企业，专业生产各类数控机床、组合机床、专用机床及非标工装设备。
公司拥有各类精密设备二十多台，其它车、磨、刨、铣、齿轮加工、热处理等各种通用设备一百多台。
公司下设五个专业车间，具有较强的加工、装配、检测和机床安装调试能力。

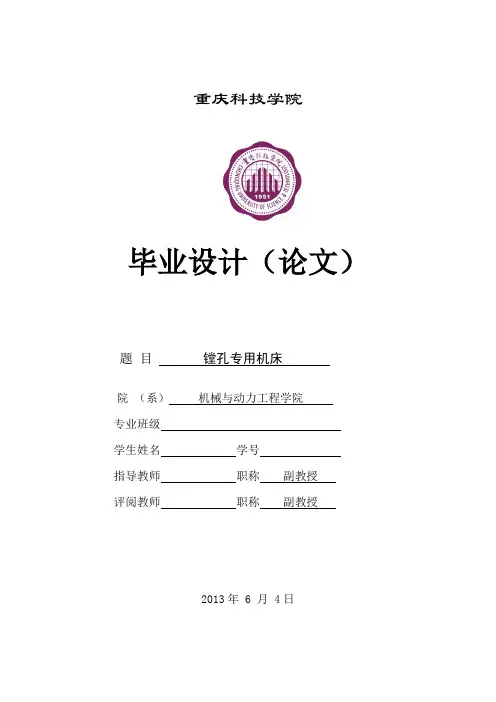

重庆科技学院毕业设计（论文）题目镗孔专用机床院（系）机械与动力工程学院专业班级学生姓名学号指导教师职称副教授评阅教师职称副教授2013年 6 月 4日学生毕业设计（论文）原创性声明本人以信誉声明：所呈交的毕业设计（论文）是在导师的指导下进行的设计（研究）工作及取得的成果，设计（论文）中引用他（她）人的文献、数据、图件、资料均已明确标注出，论文中的结论和结果为本人独立完成，不包含他人成果及为获得重庆科技学院或其它教育机构的学位或证书而使用其材料。
与我一同工作的同志对本设计（研究）所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
毕业设计（论文）作者（签字）：年月日摘要首先进行组合机床的总体设计，然后根据根据工件的材料及硬度选择刀具、导向结构、切削用量，计算切削力、切削转矩及切削功率，并以此选择主轴轴颈及外伸尺寸，动力部件，滑台，并绘制加工示意图和尺寸联系图。
专用主轴箱根据加工零件特点，及其加工工艺要求进行设计，由大量的专用零件组成。
设计的内容包括：绘制多轴箱设计原始依据图；确定主轴结构；确定轴颈及齿轮模数；拟定传动系统；计算主轴、传动轴坐标；绘制坐标检查图；绘制多轴箱总图、零件图。
本文主要内容包括专用夹具、主轴箱和专用机床总体设计的必要性分析。
通过对设计的机床的功能分解与功能合成，以及对工件加工方案的设计从而提出专用机床的加工方案。
通过对定位方式的选择和对工件工艺性的分析，以及对零件工序图和机床联系尺寸的分析，提出对卧式镗床的总体设计方案。
关键词：夹具主轴箱专用机床ABSTRACTFirst the overall design of modular machine tool, then according to the workpiece material and hardness according to select tools, oriented structure, cutting dosages, cutting force and cutting torque and cutting power, and to select spindle shaft neck and the overhanging size, power components, slider, and rendering process schematic diagram .According to the special spindle box processing characteristics, and its processing requirements for design, by a large number of special parts. The contents include: drawing design according to the design of the original spindle box. Determine the spindle structure, Determine the shaft neck and gear module, Transmission systems; worked Coordinate calculation, a transmission axis, Check, drawing coordinates, Spindle box layout drawing parts.This paper includes special fixture, the spindle box for machine design and analysis of the need. Through the design of the machine's function and function of decomposition, and the processing of the workpiece to the design of the processing machine dedicated to the programme. By way of the choice and positioning of the workpiece process of analysis, and parts of the process map and machine the size of contact analysis, the horizontal boring machine design programme.Keywords：fixture；headstock；special；spindle box；machine目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1专用机床的简介 (1)1.2．专用机床的产生、研究动态及发展趋势 (1)2.机床加工工艺分析 (4)2.1重要图的分析 (4)2.2工艺方案分析 (4)3机床方案设计及总体设计 (6)3.1确定机床布局形式 (6)3.2确定机床传动方案 (6)3．3确定运动参数和动力参数 (6)3.4绘制加工示意图 (7)4主要部件设计 (9)4.1传动件设计 (9)4.2主轴组件设计 (11)4.3工作台设计 (12)4.4进给装置的设计 (12)4.5镗模设计 (13)4.6夹紧机构 (14)4.7丝杆的选择及润滑 (14)假设滚动丝杆能工作6年，每年365天，每天工作8小时，则 (15)4.8导轨选择及润滑 (17)5传动件验算 (19)结论 (20)致谢 (21)参考文献 (22)1 绪论1.1专用机床的简介本课题设计镗孔专用机床的目的是采用镗削的加工方法，获得所要求的几何形状、尺寸精度和表面质量的机器。
1 设计题目及设计要求1.1 设计题目：半精镗专用机床控制系统设计1.2 设计要求：1.2.1.设计内容：1）完成《课程设计指导书》所要求的控制循环。
2）按停止按钮，完成当前循环后再停。
3）连续时，循环3次结束，声光间断报警5秒 4）要求可以实现手动、单周期、连续控制。
1.2.2.设计要求：1）画出端子分配图和顺序功能图2）设计并调试PLC控制梯形图3）设计说明书2 任务分析、方案确定2.1 半精镗专用机床的特点半精镗专用镗床是应用于加工汽车连杆的专用设备，汽车连杆是发动机的重要组成部件，它直接影响到发动机及汽车的性能指标。
如果机床电控系统采用继电接触器控制，由于使用了大量的机械触点，导致设备的响应速度慢、可靠性差、故障率高、接线复杂、不便于调整和维修，加工产品的质量无法得到可靠保证。
可编程序控制器具有通用性好、抗干扰能力强、性价比高等特点，运用其控制逻辑的软件设计功能可在很大程度上改善机床电控系统的柔性；同时，其可靠性得到明显增强，具有很好的社会和经济效益。
2.2 半精镗专用机床的组成及加工工艺过程半精镗专用机床是由左/右滑台、左／右动力头、工件定位夹具、液压站、左／右主轴电动机等组成。
左／右滑台及工件的夹紧和放松动作都由液压提供动力。
汽车连杆的加工要求精度高。
在加工时，要一面两销定位，同时装卡两个工件，使两个工一件一起加工。
其自动加工工艺过程如下：（1）在机床的初始状态（左／右滑台停在原位、左／右主轴停转）时，同时装卡两个工件，人工认销后，启动机床并开始夹紧两工件。
（2）当工件夹紧到位，且压力继电器动作时，开始自动拔销。
（3）拔销完毕，右动力头在右滑台的带动下快速前进（下称快进），同时右主轴启动。
（4）当右滑块快进到位时，压迫液压行程调速阀，自动转为工进速度，开始对工件右面的两个大孔和两个小孔进行加工。
工进速度行进到终点,4孔同时倒角。
（5）倒角延时完毕，右滑台快退回原位自停，同时右主轴停转。
XXXX学院毕业论文（设计)题目组合镗床设计系（分院）专业班级指导教师姓名职称日期年月日XXXX学院毕业论文（设计）任务书专业班级学生姓名题目组合镗床设计上交论文(报告）日期：年月日答辩日期：年月日指导日期：年月日本人声明我声明,本论文及其设计工作是由本人在指导教师的指导下独立完成的，在完成论文时所利用的一切资料均已在参考文献中列出.毕业生签名：年月日目录摘要 .................................................... 错误!未定义书签。
1工艺方案设计 (1)1.1工艺分析 (1)1。
2定位分析、基准选取 (1)1。
3制定工艺路线 (2)1。
4组合镗床切削用量的选择 (3)1.4.1镗Φ76轴承孔 (3)1。
4.2镗Φ64轴承孔 (3)1.5组合机床配置型式的选择 (3)2组合机床总体设计 (4)2。
1绘制被加工零件工序图 (4)2。
1.1 被加工零件工序图的作用与内容 (4)2。
1.2 绘制被加工零件图的规定及注意事项 (5)2.2加工示意图 (5)2。
2。
1 加工示意图的作用和内容 (5)2。
2.2选择刀具、导向及有关计算 (6)2。
3机床联系尺寸图 (8)2。
3。
1 机床联系尺寸图作用和内容 (8)2。
3.2 绘制机床尺寸联系总图之前应确定的内容 (8)2。
3.3机床分组 (11)2.4组合机床生产率计算卡 (12)2.4。
1理想生产率Q (12)2.4.2实际生产率1Q (13) (14)2。
4。
3机床负荷率负3。
1机床夹具的作用 (16)3.2定位夹紧方案的确定 (17)3.3刀具及切削用量的选取 (17)3。
3。
1刀具选择 (17)3.3.2切削用量的选取 (17)3。
4夹具的性能及优点 (17)4组合机床多轴箱设计 (18)4。
1绘制多轴箱的设计原始依据图 (19)4。
2主轴结构形式的选择和动力计算 (20)4.2。
1 主轴结构形式的选择 (20)4。
1前言在机械制造中，对单件或小批量生产的工件，许多工厂采用通用机床加工。
由于通用机床要适应被加工零件形状和尺寸的要求，故机床结构一般比较复杂。
不仅如此，在实际加工中，由于只能单人单机操作，一道一道工序地完成，所以工人的劳动强度大、生产率低，工件的加工质量也不稳定。
针对以上的问题，组合机床便出现并逐步发展起来。
组合机床是根据加工需要，以大量通用部件为基础，配以少量专用部件组成一种高效组合机床。
组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方法，生产效率比通用机床高几倍至几十倍。
组合机床一般用于加工箱体类或特殊形式的零件。
加工时，工件一般不旋转，有刀具的旋转运动和刀具与工件的相对进给运动来实现各种加工。
组合机床的设计，目前基本上有两种方式：第一，是根据具体加工对象的特征进行专门设计，这是当前最普遍也是最实用的做法。
第二，随着组合机床在我国机械行业的广泛使用，广大工人和技术人员总结出生产和使用组合机床的经验，发现组合机床不仅在其组成部件方面有共性，可设计成通用部件，而且一些行业在完成一定工艺范围内的组合机床是极其相似的，有可能设计成通用部件，这种机床称为“专用组合机床”。
这种组合机床不需要每次按具体对象进行专门设计和生产，而是设计成通用品种，组织成批量生产，然后按被加工零件的具体需要，配以简单的夹具和刀具，即可组成加工一定对象的高效率设备。
为了使组合机床能在中小批量生产中得到应用，往往需要应用成组技术，把结构和工艺相似的零件集中在一台组合机床上加工，以提高机床的利用率。
该课题是数控气缸盖导管孔组合机床的主轴箱设计。
该课题来源于高精公司。
这次设计任务是组合机床主轴箱部分的设计。
主轴箱设计是该次设计中一个重要的传动部分的设计。
首先，在同组同学完成对组合机床的总体设计并绘制出“三图一卡”的基础上，绘制主轴箱设计的原始依据图；接着确定主轴结构；然后根据被加工孔的位置，拟定传动系统。
这里应注意轴与轴的最小间距应符合规定要求，避免产生干涉，这一步是主轴箱设计的核心部分；第四步，计算并校核主轴是否符强度要求，其中包括对主轴配套轴承的校核；第五步，设计计算同步带传动装置；最后，绘制出相应的主轴箱图和同步带图以及它们的一些零件图。
整个毕业设计，需要查阅大量的资料作为参考，在设计过程中必须考虑各个方面的问题，要从机床的合理性、经济性、工艺性、实用性以及被加工零件的具体要求出发，确立合理的设计方案。
要不断地检查目标的完成情况，这样才能发现自己存在的不足，遇到的问题也要及时请教指导老师，研究坚决的方法，得到进步。
最终在老师的耐心和认真负责的指导下，顺利完成了这个毕业设计。
2组合机床总体设计2.1工艺方案的拟订工艺方案制定的正确与否是在很大程度上决定了组合机床的结构配置和使用性能。
因此，应根据工件的形状和加工要求的特点，按一定的原则，结合组合机床常用的工艺方法，充分考虑到各种因素，并经技术经济分析后拟订出先进，合理、经济、可靠的工艺方案。
选择工艺基面和定位方式是制定工艺方案的关键所在。
确定组合机床工艺方案的基本原则：a.粗精加工分开原则：粗加工时的切削负荷较大，切削产生的热变形、较大佳压力引起的工件变形以及切削振动等，对精加工十分不利，影响加工尺寸精度和表面粗糙度。
因此，在拟订工件一个连续的多工艺过程时，应选择粗精加工分开的原则。
b.工序集中原则：适当考虑相同类型工序的集中，在条件允许时，把相同的工序集中在仪态机床或同一工位上进行加工能简化循环和结构；有相对位置要求的工序集中，加工对于相互间有严格的位置精度的孔的精加工应集中在一台机床上一次安装下完成，并且孔的粗精加工最好集中在一台机床上完成，这样可以使精加工余量分布均匀，更利于保证加工精度。
2.2切削用量的确定进给量按复合刀具中最小直径的单个刀具选择。
在选择进给量时，除了考虑被加工工件要求的表面粗糙度外，还应考虑直径最小或切削深度最大的那把单个刀具的强度。
切削速度按复合刀具中最大直径的单个刀具选择。
可按刀具预定的耐用度选取或计算。
切削用量的选择要保证最高精度孔或外圆的精度以及表面粗糙度的要求，并考虑各单个刀具的特点。
合理地选择切削用量，即确定合理的切削速度和工作进给量，能使组合机床以最少的停车损失，最高的生产效率，最长的刀具寿命和最好的加工质量也就是多、快、好、省地进行生产。
查文献资料[6]得：表2-1孔加工常用工序间余量半精加工：阀座孔0.4p a mm =，导管孔0.1p a mm =；精加工：阀座孔0.1p a mm =，导管孔0.1p a mm =；查文献资料[6]得：表2-2镗孔切削用量为了便于数据的统一，半精加工和精加工中f 均取0.15/mm r 。
切削速度的计算：粗加工：A.半精加工(排气)a.枪铰14.8mm φ导管孔根据以上的查表，选择0.15/f mm r =，1500/min n r =。
由1000C dnV π=（2-1） C V —切削速度，单位为/min m 。
C V =3.14×14.8×1500/1000=69.7/min mb.镗47.8mm φ阀座孔根据以上的查表，选择0.15/f mm r =，466/min n r =由1000C dnV π=C V —切削速度，单位为m/min 。
C V =3.14×47.8×466/1000=70/min mB.半精加工(进气)a.枪铰14.8mm φ导管孔根据以上的查表，选择0.15/f mm r =，1500/min n r =由1000C dnV π=C V —切削速度，单位为/min m 。
C V =3.14×14.8×1500/1000=69.7/min mb.镗44.8mm φ阀座孔根据以上的查表，选择0.15/f mm r =，466/min n r =由1000C dnV π=C V —切削速度，单位为/min m 。
C V =3.14×44.8×466/1000=65.6/min mC.精加工(排气)a.枪铰15mm φ导管孔根据以上的查表，选择0.15/f mm r =，1500/min n r = 由1000C dn V π= C V —切削速度，单位为/min m 。
C V =3.14×15×1500/1000=70.7/min mb.镗48mm φ阀座孔根据以上的查表，选择0.15/f mm r =，466/min n r =由1000C dn V π= C V —切削速度，单位为/min m 。
C V =3.14×48×1500/1000=70.2/min mD.精加工(进气)a.枪铰15mm φ导管孔根据以上的查表，选择0.15/f mm r =，1500/min n r = 由1000C dn V π= C V —切削速度，单位为/min m 。
C V =3.14×15×1500/1000=70.7/min mb.镗45mm φ阀座孔根据以上的查表，选择0.15/f mm r =，466/min n r = 由1000C dn V π= C V —切削速度，单位为/min m 。
C V =3.14×45×466/1000=65.8/min m计算切削力、切削扭矩及切削功率：根据选定的切削用量（主要指切削速度及进给量f ），确定进给力，作为选择动力滑台及设计夹具的依据；确定切削转矩，用以确定主轴及其传动部件的尺寸；确定切削功率，用作选择主传动电机（一般指动力箱电机）功率。
根据[6]134P 表6-20组合机床切削用量计算图中推荐的切削力、转矩及功率公式查出采用硬质合金刀具镗孔的切削力()F N 、切削转矩(.)T N mm 和功率()P Kw （缸体材料为灰铸铁）的计算公式如下：切削力 0.750.5551.4z p F a f HB = （2-2） 20.65 1.10.51x p F a f HB = （2-3）转矩 0.750.5525.7p T Da f HB = （2-4） 功率 61200FzV P = （2-5）公式中：V —切削速度（/min mm ）；f —进给量（/mm r ）； p a —切削深度（mm ）；D —加工直径（mm ）；Z F —圆周力（N ）；X F —轴向切削力（N ）；HB —布氏硬度：max max min 1()3HB HB HB HB =--； （2-6） 在本设计中，max 225HB =，min 150HB =，代入公式（2-6）得200HB HBS =。
半精加工：（排气）枪铰导管孔： 22.832Z F N =； 3.176X F N =；168.9.T N m =；0.03P Kw =；镗阀座孔： 91.329Z F N =；16.813X F N =；2182.8.T N m =；0.1P Kw =；半精加工：（进气）枪铰导管孔： 22.832Z F N =； 3.176X F N =；168.9.T N m =；0.03P Kw =；镗阀座孔： 91.329Z F N =；16.813X F N =；2045.8.T N m =；0.09P Kw =；精加工：（排气）枪铰导管孔： 22.832Z F N =； 3.176X F N =；171.24.T N m =；0.03P Kw =；镗阀座孔： 22.832Z F N =； 3.176X F N =；547.9.T N m =；0.03P Kw =；精加工：（进气）枪铰导管孔: 22.832Z F N =； 3.176X F N =；171.24.T N m =；0.03P Kw =；镗阀座孔： 22.932Z F N =； 3.176X F N =；513.7.T N m =；0.03P Kw =；动力部件工作循环及行程的确定：a.工作进给长度工L 的确定工作进给长度工L 应等于加工部位长度L （多轴加工时应按最长孔计算）与刀具切入长度L 1和切出长度L 2之和。
即12L L L L =++工，切入长度一般为510mm ，根据工件端面的误差情况确定。
镗孔的切入长度为1L =510mm ；镗孔的切入长度为2L =510mm 。
排气孔的工进长度的确定：本设计中枪铰导管孔切入长度1L 取5mm ，切出长度为7mm ，所以L mm I 工进=5+33+7=45；镗阀座孔切入长度L 1取5，切出长度为0，所以L mm ∏工进=5+10+0=15。
进气孔的工进长度的确定：本设计中枪铰导管孔切入长度1L 取5mm ，切出长度为11.5mm ，所以L mm I 工进=5+28.5+11.5=45；镗阀座孔切入长度1L 取5mm ，切出长度为0，所以L mm ∏工进=5+10+0=15。
