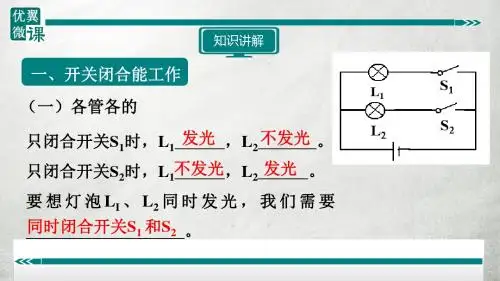

人教版 专题3电路设计及识别

第15章电流电路----电路识别及电路专题检测（共四大题满分100分时间60分钟完成）一、选择题（每题3分,共16小题，共计48分）1．甲、乙、丙三个轻质小球，已知甲带正电，甲与乙相互排斥，甲与丙相互吸引，则( ) A．乙带正电，丙一定带正电B．乙带正电，丙可能不带电C．乙带负电，丙一定带负电D．乙带负电，丙可能带负电2.如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A．带电棒一定带负电B．带电棒一定带正电C．两片金属箔一定带同种电荷D．两片金属箔一定带异种电荷3.如图5所示金属球使小芳带电，则小芳( )A.得到电子B.失去电子C.得到原子核D.相互排斥的头发带上同种电荷4．下列认识正确的是（）A．固体分子是静止不动的B．原子核带负电，电子带正电C．电子的发现说明原子是可分的D．太阳是宇宙的中心且固定不动5.为做好平昌冬奥闭幕式“北京8分钟”演员的防寒工作，主创团队采用了石墨烯智能发热服饰，确保演员穿着轻薄的演出服时不被冻伤，而且可以保证动作足够舒展，穿着舒适。

下列相关分析不合理的是（）A．石墨烯材料保温性能好B．石墨烯是一种超导材料C．石墨烯材料韧性好，超轻薄D．石墨烯服饰材料质地柔软，硬度小6设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理。

下列电路设计最合理的是( D )7.小皎参加青少年科学素养大赛,设计了《自动火灾报警器》。

报警器中有热敏电阻R 和保护电阻R。

,其中R的阻值随温度升高而减小,当火灾发生时,温度升高,导致电表示数变大而触发振警装置。

图3中能实现上述功能的电路图是( )8.带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。

下列电路设计符合要求的（）9.下图依次为电流表、电压表、天平、量筒所显示的刻度。

读数全部正确的一组是（）A．0.22 A 9.5 V 38.2 g 60mLB．1.1 A 9.5 V 38.1 g 60 mLC．0.22 A 1.9 V 38.2 g 60mLD．1.1 A 1.9 V 38.1 g 60 mL10如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。

人教版物理选修3-1第九章专题：电路的动态分析、故障分析和含容电路问题一、多选题。

1. 如图所示的电路中，闭合开关S，当滑动变阻器R的滑片P向上移动时，下列说法中正确的是（）A.电流表示数变大B.电压表示数变小C.电阻R0的电功率变大D.电源的总功率变小2. 湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的，当湿度增加时，湿敏电阻的阻值会减小，常用于制作湿度传感器．在室内设计如图所示电路，当周围环境的湿度增加时（）A.电灯L变暗B.电流表的示数变大C.流过湿敏电阻的电流变大D.电源的总功率变小3. 如图所示，平行金属板中带电质点P原来处于静止状态，不考虑电流表和电压表对电路的影响，R1的阻值和电源内阻r相等，当滑动变阻器R4的滑片向b端移动时，则（）A.R3消耗的功率逐渐减小B.电流表读数减小，电压表读数增大C.电源的输出功率逐渐增大D.质点P将向上运动4. 将阻值为非线性变化的滑动变阻器R2接入图甲的电路中，移动滑动变阻器滑动触头改变接入电路中的电阻丝长度x（x为图中a点与滑动触头之间的距离），定值电阻R1两端的电压U1与x间的关系如图乙所示，a、b、c为滑动变阻器上等间距的三个点，电路中的电流表和电压表均为理想电表，当滑动触头从a点移动到b点和从b点移动到c点的这两个过程中，下列说法正确的是（）A.电流表A的示数变化量相等B.电压表V2的示数变化量不相等C.从a点到b点电阻R1的功率变化量较大D.电源的输出功率都不断增大5. 如图甲所示电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化．图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况．以下说法正确的是（）A.图线a表示的是电压表V3的示数随电流表示数变化的情况B.图线c表示的是电压表V2的示数随电流表示数变化的情况C.此过程中电压表V1示数的变化量ΔU1和电流表示数变化量ΔI的比值变大D.此过程中电压表V3示数的变化量ΔU3和电流表示数变化量ΔI的比值不变6. 如图所示电路中，电源电动势为E，内阻为r，定值电阻的阻值R1=r，当滑动变阻器R2的滑片向右滑动过程中，理想电流表A1、A2的示数变化量的绝对值分别为ΔI1、ΔI2，理想电压表示数变化量的绝对值为ΔU．下列说法中正确的是（）A.电压表V的示数减小B.电流表A1、A2的示数均减小C.ΔU与ΔI1的比值等于电源内阻rD.电源的输出功率逐渐增大7. 在如图所示的电路中，电源的电动势为E，内阻为r，灯泡L的电阻大于电源的内阻r．闭合开关S，在滑动变阻器的滑片由a向b移动的过程中，下列各物理量的变化情况正确的是（）A.电流表的读数减小B.灯泡L变亮C.电源输出功率先减小后增大D.电压表的读数先增大后减小二、选择题。

画电路图、实物连接专题练习
1、根据左边的实物图在右边方框内画出对应的电路图，要求连线要横平竖
直，尽量使电路图简洁美观,并标出开关闭合后的电流方向。

①
②
③
L1
L2
④
⑤
2、根据左边电路图用笔划线代替导线，将右边所示的实物图连接起来，连接导线不能交叉。

①
②③④
3、下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ ,把图中错误的导线打“×”，加以改正，试在方框中画出改正后的电路图，并指出这个电路的连接方式： 。

4、根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且
让S 1控制L 1，让S 2控制L 2，S 3接在干路上，并在右边画出它的电路图。

A B C D
a
b S 1
S 2 S 3 ⑤
5、某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图，并把实物连接成电路。

6、小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。

请你把图中的各元件符号连接成符合上述设计要求的电路图。

红灯 绿灯
前门 后门。

专题训练串、并联电路的识别1.(2019·山东临沂)汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作,有时需要同时工作。

下列电路图符合要求的是()2.(2019·湘潭)如图是电吹风的简化电路图,其中M是吹风机,R是电热丝。
