锚杆施工检测方法及标准解释说明以及概述1. 引言1.1 概述本文将探讨锚杆施工检测方法及标准，并对其进行详细解释说明和概述。

随着建筑施工技术的不断发展，锚杆在土木工程中的应用越来越广泛。

锚杆作为一种重要的支护结构，在防止岩体或土壤失稳、保证建筑物稳固性方面起到至关重要的作用。

因此，对于锚杆的施工质量以及后续的检测方法与标准具有重要意义。

1.2 文章结构本文将主要分为五个部分。

首先是引言部分，简要介绍文章的主题和结构。

接下来是锚杆施工检测方法部分，介绍了三种常用的检测方法，并对每种方法进行了详细描述。

然后是锚杆施工检测标准解释说明部分，列举了三个常见的标准和规范，并对这些标准进行了解释和说明。

之后是锚杆施工检测概述部分，强调了锚杆检测的意义、流程以及技术发展趋势。

最后是结论部分，总结了文章中的要点。

1.3 目的本文的目的是为读者提供关于锚杆施工检测方法及标准的详细信息，以帮助他们更好地理解和应用这些内容。

通过对各种检测方法和标准的介绍和解释，读者将能够了解如何有效评估锚杆施工质量，并根据需要选择合适的方法和标准进行检测操作。

同时，本文还旨在展望锚杆施工检测技术未来的发展趋势，以引起读者对该领域的兴趣并促进相关研究与实践的进一步探索。

2. 锚杆施工检测方法：2.1 方法一：方法一是通过超声波检测锚杆的质量和强度。

在这种方法中，使用超声波探头将超声波传播到锚杆中，并根据回波信号来评估锚杆的状态。

超声波检测可以检测出锚杆中可能存在的缺陷、空洞或者腐蚀等问题。

该方法具有非破坏性、快速、准确等优点。

2.2 方法二：方法二是通过应力力学测试来评估锚固效果。

这种方法需要使用专业设备，在已经安装好的锚杆上施加外部载荷，并测量相关参数。

通过计算得出的应力值，我们可以判断锚杆是否能够承受设计要求的荷载，以及是否存在过大的变形或者损坏情况。

这种方法适用于评估长期静荷载下锚杆的性能表现。

2.3 方法三：方法三是通过摄像技术进行可视化检查。

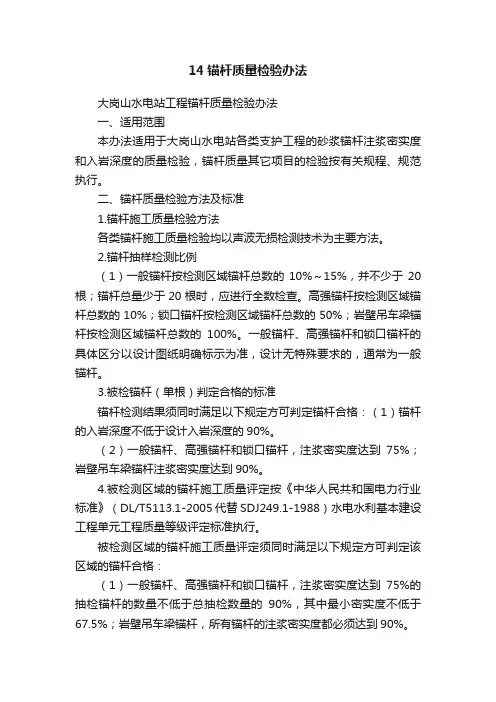

14锚杆质量检验办法大岗山水电站工程锚杆质量检验办法一、适用范围本办法适用于大岗山水电站各类支护工程的砂浆锚杆注浆密实度和入岩深度的质量检验，锚杆质量其它项目的检验按有关规程、规范执行。

二、锚杆质量检验方法及标准1.锚杆施工质量检验方法各类锚杆施工质量检验均以声波无损检测技术为主要方法。

2.锚杆抽样检测比例（1）一般锚杆按检测区域锚杆总数的10%～15%，并不少于20根；锚杆总量少于20根时，应进行全数检查。

高强锚杆按检测区域锚杆总数的10%；锁口锚杆按检测区域锚杆总数的50%；岩壁吊车梁锚杆按检测区域锚杆总数的100%。

一般锚杆、高强锚杆和锁口锚杆的具体区分以设计图纸明确标示为准，设计无特殊要求的，通常为一般锚杆。

3.被检锚杆（单根）判定合格的标准锚杆检测结果须同时满足以下规定方可判定锚杆合格：（1）锚杆的入岩深度不低于设计入岩深度的90%。

（2）一般锚杆、高强锚杆和锁口锚杆，注浆密实度达到75%；岩壁吊车梁锚杆注浆密实度达到90%。

4.被检测区域的锚杆施工质量评定按《中华人民共和国电力行业标准》（DL/T5113.1-2005代替SDJ249.1-1988）水电水利基本建设工程单元工程质量等级评定标准执行。

被检测区域的锚杆施工质量评定须同时满足以下规定方可判定该区域的锚杆合格：（1）一般锚杆、高强锚杆和锁口锚杆，注浆密实度达到75%的抽检锚杆的数量不低于总抽检数量的90%，其中最小密实度不低于67.5%；岩壁吊车梁锚杆，所有锚杆的注浆密实度都必须达到90%。

（2）锚杆的入岩深度平均不低于设计入岩深度的90%，最小值大于80%。

5.锚杆无损检测工作具体程序如下：（1）承包人自检：承包人以无损检测方法自检合格。

（2）监理（试验中心）复检：承包人提交自检资料，并申请复检。

复检以单元工程（或一次作业区）为一个检测区域进行。

复检工作按本办法规定进行，并根据本办法规定进行合格判定。

抽检应按随机、均衡的原则进行，设计另有要求的按设计要求执行。

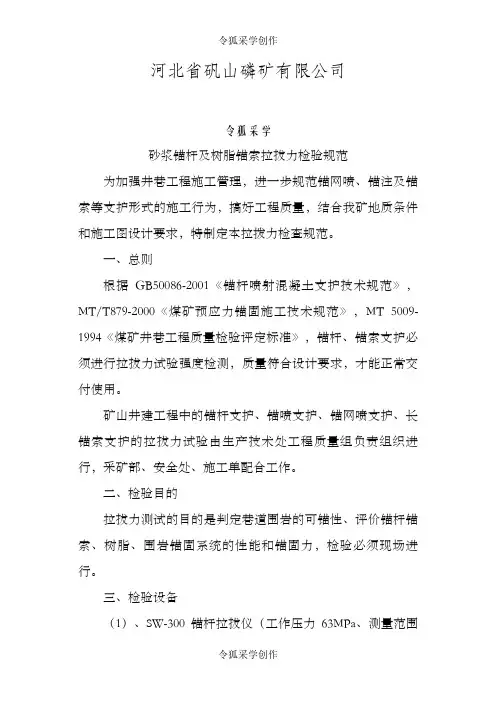

河北省矾山磷矿有限公司令狐采学砂浆锚杆及树脂锚索拉拔力检验规范为加强井巷工程施工管理，进一步规范锚网喷、锚注及锚索等支护形式的施工行为，搞好工程质量，结合我矿地质条件和施工图设计要求，特制定本拉拨力检查规范。

一、总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，MT/T879-2000《煤矿预应力锚固施工技术规范》，MT 5009-1994《煤矿井巷工程质量检验评定标准》，锚杆、锚索支护必须进行拉拔力试验强度检测，质量符合设计要求，才能正常交付使用。

矿山井建工程中的锚杆支护、锚喷支护、锚网喷支护、长锚索支护的拉拔力试验由生产技术处工程质量组负责组织进行，采矿部、安全处、施工单配合工作。

二、检验目的拉拔力测试的目的是判定巷道围岩的可锚性、评价锚杆锚索、树脂、围岩锚固系统的性能和锚固力，检验必须现场进行。

三、检验设备（1）、SW-300锚杆拉拔仪（工作压力63MPa、测量范围0-300kN）。

（2）主要用于锚杆、钢筋等锚固体的锚固力检测，是锚杆施工支护工程和锚索质量检测的必备仪器。

四、拉拔检验要求1、抗拔力应符合以下规定合格：最低值不小于设计的 90%优良：最低值不小于设计值。

检查数量：每安装300根锚杆，抽试三组进行测试，每组不得少于3 根，其中每组拱顶锚杆2根，边帮锚杆1根；锚索测试数量取总数的5%。

2、锚杆合格条件为同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％。

测试要求：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN。

3、锚索合格条件为首先锚索支护材料要符合施工措施的规定，且最小锚固长度要≥1.5米；分级张拉，分级方式为0—30千牛—60千牛—90千牛—130千牛。

测试要求：ASTMA419-98(1*7×15.24mm)单根钢绞线，抗拔力大于120KN。

五、拉拔检验程序1、树脂锚固拉拔测试应在安装后0.5～4.0小时进行，水泥砂浆锚固拉拔测试应在安装后15天进行，时间过短影响固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

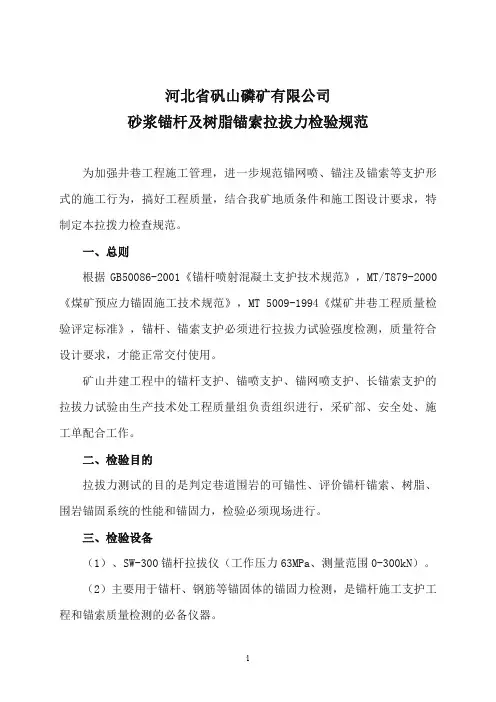

河北省矾山磷矿有限公司砂浆锚杆及树脂锚索拉拔力检验规范为加强井巷工程施工管理，进一步规范锚网喷、锚注及锚索等支护形式的施工行为，搞好工程质量，结合我矿地质条件和施工图设计要求，特制定本拉拨力检查规范。

一、总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，MT/T879-2000《煤矿预应力锚固施工技术规范》，MT 5009-1994《煤矿井巷工程质量检验评定标准》，锚杆、锚索支护必须进行拉拔力试验强度检测，质量符合设计要求，才能正常交付使用。

矿山井建工程中的锚杆支护、锚喷支护、锚网喷支护、长锚索支护的拉拔力试验由生产技术处工程质量组负责组织进行，采矿部、安全处、施工单配合工作。

二、检验目的拉拔力测试的目的是判定巷道围岩的可锚性、评价锚杆锚索、树脂、围岩锚固系统的性能和锚固力，检验必须现场进行。

三、检验设备（1）、SW-300锚杆拉拔仪（工作压力63MPa、测量范围0-300kN）。

（2）主要用于锚杆、钢筋等锚固体的锚固力检测，是锚杆施工支护工程和锚索质量检测的必备仪器。

四、拉拔检验要求1、抗拔力应符合以下规定合格：最低值不小于设计的 90%优良：最低值不小于设计值。

检查数量：每安装300根锚杆，抽试三组进行测试，每组不得少于3 根，其中每组拱顶锚杆2根，边帮锚杆1根；锚索测试数量取总数的5%。

2、锚杆合格条件为同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％。

测试要求：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN。

3、锚索合格条件为首先锚索支护材料要符合施工措施的规定，且最小锚固长度要≥1.5米；分级张拉，分级方式为0—30千牛—60千牛—90千牛—130千牛。

测试要求：ASTMA419-98(1*7×15.24mm)单根钢绞线，抗拔力大于120KN。

五、拉拔检验程序1、树脂锚固拉拔测试应在安装后0.5～4.0小时进行，水泥砂浆锚固拉拔测试应在安装后15天进行，时间过短影响固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

锚杆（索）验收检测要求1. 千斤顶与油压表必须送计量局鉴定，并有合格鉴定证书。

千斤顶量程大于120t。

2. 最大试验荷载取锚杆轴向拉力设计值的1.5 倍，即120t。

3. 试验应分级加荷，初始荷载取锚杆轴向拉力设计值（80）的0.1倍。

分级加荷值取锚杆轴向拉力设计值的0.5、0.75、1、1.2、1.33、1.5 倍。

4. 每级荷载均应稳定5~ 10min,并记录位移增量，最后一级试验荷载应维持10min。

如在1~ 10min内锚头位移增量超过1.0mm,则该级荷载应再维持50min，并在15、20、25、30、45和60min时记录锚头位移增量。

5. 加荷至最大试验荷载并观测10min，待位移稳定后即卸载至0.1Nt, 然后加载至锁定荷载锁定。

绘制荷载-位移（P-S）曲线。

6. 当符合下列要求时,应判定验收合格：在最大试验荷载下所测得的弹性位移量, 应超过该荷载下杆体自由段长度理论弹性伸长值的80%,且小于杆体自由段长度与1/2 锚固段长度之和的理论弹性伸长值。

在最后一级荷载作用下1〜10min锚杆蠕变量不大于1.0mm, 如超过,则6~60min 内锚杆蠕变量不大于 2.0mm。

7、原始记录见附表锚杆（索）验收检测原始记录（1）委托编号:委托编号: 锚杆（索）验收检测原始记录（2）检测日期： 工程名称 检测设备 锚杆（索）轴向 拉力设计值 见证单位 见证人 自由段长度La 检测部位锚杆（索）编号锚固段长度Lf荷载分级分级何载 位移0.1 Nt0.5 Nt0.75 Nt1.0 Nt1.2 Nt1.33 Nt1.5 Nt5 min10 min15 min20 min25 min30 min45 min60 min0.1 Nt1.0 NtP-S 曲线P/Nt(%) k帖。

133 120100755010丄」_L 丄」_L 丄__一厂一「T1一厂T 一一 I I I I I I I I I I ■丄」_L 丄」一L丄」__10I 20I 30I 40I 501 60I 701 00I 00丨10°1 4060 80 90 100兮(mm)弹性位移量1〜10min 锚杆蠕变量Lf 理论弹性伸长值6〜60min 内锚杆蠕变量（Lf+Ls/2）理论弹性伸长值检测结果最大试验 荷载下。

锚杆、锚喷巷道支护的安全检查锚杆和锚喷巷道支护是矿山、隧道以及地下工程中常用的支护措施，确保了施工和运行过程中的安全和稳定。

为了保证锚杆和锚喷巷道支护的有效性，进行定期的安全检查非常必要。

以下是锚杆和锚喷巷道支护安全检查的一些要点。

1. 锚杆检查1.1 锚杆的外观检查：检查锚杆是否存在明显的损伤或腐蚀，特别是锚杆锚固部分是否有松动或变形等情况。

1.2 锚杆的长度检查：检查锚杆的长度是否满足设计要求，是否有过长或过短的情况。

1.3 锚杆的连接部分检查：检查锚杆连接部分是否有脱落、断裂或松动等情况。

1.4 锚杆与岩体接触部分检查：检查锚杆与岩体接触部分是否存在间隙或异物，确保锚杆能够紧密地与岩体结合。

2. 锚杆检测2.1 锚杆的拉拔力检测：使用专业的拉力计等工具对锚杆进行拉拔力检测，确保锚杆的锚固力满足设计要求。

2.2 锚杆的挠度检测：通过测量锚杆的挠度情况，判断锚杆是否存在异常变形。

2.3 锚杆的应变检测：使用应变计对锚杆进行应变检测，以判断锚杆在受力过程中的应变情况。

3. 锚喷巷道支护检查3.1 喷射混凝土的外观检查：检查喷射混凝土表面是否存在裂缝、脱落或变形等情况，确保其完整性和稳定性。

3.2 锚喷层与岩体接触部分检查：检查锚喷层与岩体接触部分是否存在空洞或松动，确保锚喷层与岩体牢固结合。

3.3 锚喷工艺和参数检查：检查喷射混凝土的喷射工艺和参数是否符合设计要求，是否存在喷射不均匀或过度喷射等情况。

4. 锚喷巷道支护检测4.1 锚喷层的厚度检测：通过超声波等工具对锚喷层的厚度进行测量，确保锚喷层的厚度符合设计要求。

4.2 锚喷层的抗压强度检测：通过压力检测仪等工具对锚喷层的抗压强度进行测量，判断其是否满足设计要求。

4.3 锚喷层的粘结强度检测：通过拉拔试验等工具对锚喷层的粘结强度进行测量，确保锚喷层与岩体之间的粘结牢固。

以上是锚杆和锚喷巷道支护安全检查的一些要点，通过定期进行安全检查，可以及时发现和解决潜在的安全隐患，确保锚杆和锚喷巷道支护的有效性和可靠性。

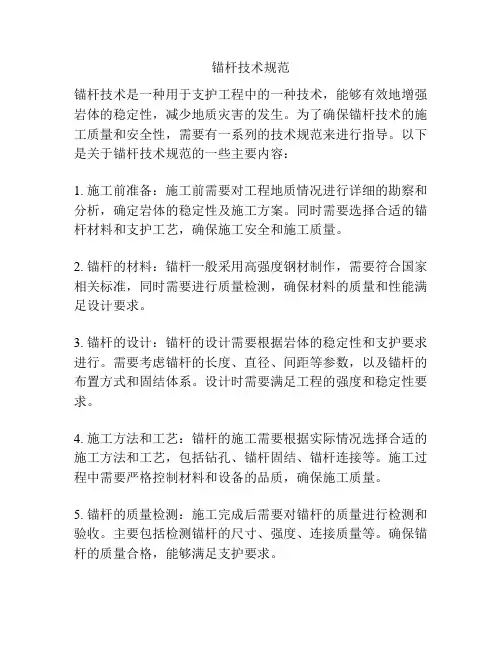

锚杆技术规范锚杆技术是一种用于支护工程中的一种技术，能够有效地增强岩体的稳定性，减少地质灾害的发生。

为了确保锚杆技术的施工质量和安全性，需要有一系列的技术规范来进行指导。

以下是关于锚杆技术规范的一些主要内容：1. 施工前准备：施工前需要对工程地质情况进行详细的勘察和分析，确定岩体的稳定性及施工方案。

同时需要选择合适的锚杆材料和支护工艺，确保施工安全和施工质量。

2. 锚杆的材料：锚杆一般采用高强度钢材制作，需要符合国家相关标准，同时需要进行质量检测，确保材料的质量和性能满足设计要求。

3. 锚杆的设计：锚杆的设计需要根据岩体的稳定性和支护要求进行。

需要考虑锚杆的长度、直径、间距等参数，以及锚杆的布置方式和固结体系。

设计时需要满足工程的强度和稳定性要求。

4. 施工方法和工艺：锚杆的施工需要根据实际情况选择合适的施工方法和工艺，包括钻孔、锚杆固结、锚杆连接等。

施工过程中需要严格控制材料和设备的品质，确保施工质量。

5. 锚杆的质量检测：施工完成后需要对锚杆的质量进行检测和验收。

主要包括检测锚杆的尺寸、强度、连接质量等。

确保锚杆的质量合格，能够满足支护要求。

6. 锚杆施工的安全措施：锚杆施工过程中需要采取一系列的安全措施，包括保证作业人员的人身安全、机械设备的安全操作、岩体的安全支护等。

同时需要定期进行安全检查和隐患排查，及时处理和纠正不安全因素。

7. 施工记录和档案：对锚杆施工的全过程需要进行详细的记录和档案管理，包括勘察设计、施工过程、质量检测等。

确保施工的全程可追溯和质量的可控性。

锚杆技术在隧道支护、矿山支护、斜坡防护等工程中起着重要的作用，其规范化施工对于工程的安全和质量具有非常重要的意义。

以上是关于锚杆技术规范的一些内容，通过规范化施工和质量控制，可以提高工程的安全性和稳定性，减少地质灾害的发生，保证工程的可持续发展。

河北省矾山磷矿有限公司之老阳三干创作砂浆锚杆及树脂锚索拉拔力检验规范为加强井巷工程施工管理，进一步规范锚网喷、锚注及锚索等支护形式的施工行为，搞好工程质量，结合我矿地质条件和施工图设计要求，特制定本拉拨力检查规范。

一、总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，MT/T879-2000《煤矿预应力锚固施工技术规范》，MT 5009-1994《煤矿井巷工程质量检验评定尺度》，锚杆、锚索支护必须进行拉拔力试验强度检测，质量符合设计要求，才干正常交付使用。

矿山井建工程中的锚杆支护、锚喷支护、锚网喷支护、长锚索支护的拉拔力试验由生产技术处工程质量组负责组织进行，采矿部、平安处、施工单配合工作。

二、检验目的拉拔力测试的目的是判定巷道围岩的可锚性、评价锚杆锚索、树脂、围岩锚固系统的性能和锚固力，检验必须现场进行。

三、检验设备（1）、SW-300锚杆拉拔仪（工作压力63MPa、丈量范围0-300kN）。

（2）主要用于锚杆、钢筋等锚固体的锚固力检测，是锚杆施工支护工程和锚索质量检测的必备仪器。

四、拉拔检验要求1、抗拔力应符合以下规定合格：最低值不小于设计的 90%优良：最低值不小于设计值。

检查数量：每装置300根锚杆，抽试三组进行测试，每组不得少于3 根，其中每组拱顶锚杆2根，边帮锚杆1根；锚索测试数量取总数的5%。

2、锚杆合格条件为同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％。

测试要求：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN。

3、锚索合格条件为首先锚索支护资料要符合施工措施的规定，且最小锚固长度要≥1.5米；分级张拉，分级方式为0—30千牛—60千牛—90千牛—130千牛。

测试要求：ASTMA419-98(1*7×15.24mm)单根钢绞线，抗拔力大于120KN。

五、拉拔检验程序1、树脂锚固拉拔测试应在装置后0.5～4.0小时进行，水泥砂浆锚固拉拔测试应在装置后15天进行，时间过短影响固化后的强度，时间过长则因巷道围岩发生变形影响丈量结果。

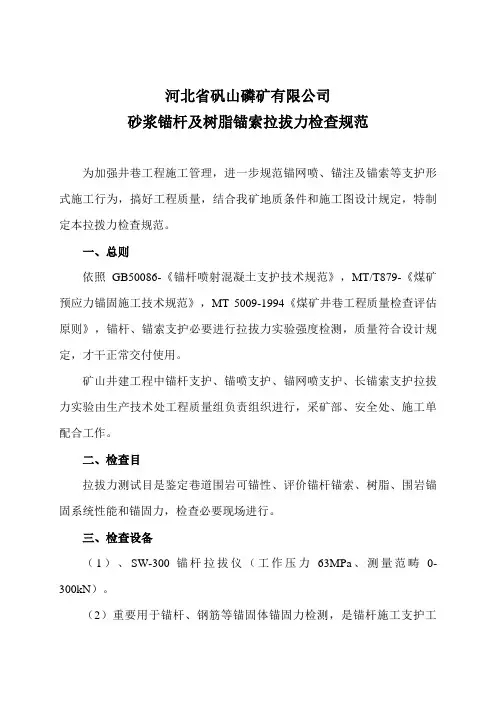

河北省矾山磷矿有限公司砂浆锚杆及树脂锚索拉拔力检查规范为加强井巷工程施工管理，进一步规范锚网喷、锚注及锚索等支护形式施工行为，搞好工程质量，结合我矿地质条件和施工图设计规定，特制定本拉拨力检查规范。

一、总则依照GB50086-《锚杆喷射混凝土支护技术规范》，MT/T879-《煤矿预应力锚固施工技术规范》，MT 5009-1994《煤矿井巷工程质量检查评估原则》，锚杆、锚索支护必要进行拉拔力实验强度检测，质量符合设计规定，才干正常交付使用。

矿山井建工程中锚杆支护、锚喷支护、锚网喷支护、长锚索支护拉拔力实验由生产技术处工程质量组负责组织进行，采矿部、安全处、施工单配合工作。

二、检查目拉拔力测试目是鉴定巷道围岩可锚性、评价锚杆锚索、树脂、围岩锚固系统性能和锚固力，检查必要现场进行。

三、检查设备（1）、SW-300锚杆拉拔仪（工作压力63MPa、测量范畴0-300kN）。

（2）重要用于锚杆、钢筋等锚固体锚固力检测，是锚杆施工支护工程和锚索质量检测必备仪器。

四、拉拔检查规定1、抗拔力应符合如下规定合格：最低值不不大于设计 90%优良：最低值不不大于设计值。

检查数量：每安装300根锚杆，抽试三组进行测试，每组不得少于3 根，其中每组拱顶锚杆2根，边帮锚杆1根；锚索测试数量取总数5%。

2、锚杆合格条件为同组锚杆锚固力或拉拔力平均值，应不不大于或等于轴向拉力设计值；同组单根锚杆轴向锚固力或拉拔力，不得低于设计值90％。

测试规定：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力不不大于42.5KN。

3、锚索合格条件为一方面锚索支护材料要符合施工办法规定，且最小锚固长度要≥1.5米；分级张拉，分级方式为0—30千牛—60千牛—90千牛—130千牛。

测试规定：ASTMA419-98(1*7×15.24mm)单根钢绞线，抗拔力不不大于120KN。

五、拉拔检查程序1、树脂锚固拉拔测试应在安装后0.5～4.0小时进行，水泥砂浆锚固拉拔测试应在安装后15天进行，时间过短影响固化后强度，时间过长则因巷道围岩发生变形影响测量成果。

锚杆拉拔试验规范标准
锚杆拉拔试验规范标准
锚杆拉拔试验是检测锚杆地基承载力和锚杆拉拔力的重要试验方法。

它模拟锚杆紧固至地基时的拉拔效应，进而预测锚杆的拉拔性能，具有重要的工程应用价值。

锚杆拉拔试验规范标准划分为一般标准和特殊标准两个类别。

一般标准对试验的现场条件、设备要求、试验步骤等有一定的要求，包括试验时的安全措施、试验前的准备工作、试验过程中的记录等。

特殊标准针对某一特定环境下锚杆承受力的检测，例如岩土力学模型试验、深部基础抗拉力试验等，有其特定的测试内容及要求。

在实际试验中，锚杆拉拔试验规范标准应当被严格遵守。

一般来说，试验现场应做好防护措施，试验设备必须符合要求，试验前应按规范标准进行准备，试验过程中应记录详实的试验数据，以便获取准确的试验结果。

锚杆拉拔试验规范标准是保障锚杆拉拔试验准确性的重要依据，在实际应用中必须被严格遵守，以保证试验结果的准确性。

河北省矾山磷矿有限公司砂浆锚杆及树脂锚索拉拔力检验规范为加强井巷工程施工管理，进一步规范锚网喷、锚注及锚索等支护形式的施工行为，搞好工程质量，结合我矿地质条件和施工图设计要求，特制定本拉拨力检查规范。

一、总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，MT/T879-2000《煤矿预应力锚固施工技术规范》，MT 5009-1994《煤矿井巷工程质量检验评定标准》，锚杆、锚索支护必须进行拉拔力试验强度检测，质量符合设计要求，才能正常交付使用。

矿山井建工程中的锚杆支护、锚喷支护、锚网喷支护、长锚索支护的拉拔力试验由生产技术处工程质量组负责组织进行，采矿部、安全处、施工单配合工作。

二、检验目的拉拔力测试的目的是判定巷道围岩的可锚性、评价锚杆锚索、树脂、围岩锚固系统的性能和锚固力，检验必须现场进行。

三、检验设备（1）、SW-300锚杆拉拔仪（工作压力63MPa、测量范围0-300kN）。

（2）主要用于锚杆、钢筋等锚固体的锚固力检测，是锚杆施工支护工程和锚索质量检测的必备仪器。

四、拉拔检验要求1、抗拔力应符合以下规定合格：最低值不小于设计的90%优良：最低值不小于设计值。

检查数量：每安装300根锚杆，抽试三组进行测试，每组不得少于3 根，其中每组拱顶锚杆2根，边帮锚杆1根；锚索测试数量取总数的5%。

2、锚杆合格条件为同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％。

测试要求：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN。

3、锚索合格条件为首先锚索支护材料要符合施工措施的规定，且最小锚固长度要≥1.5米；分级张拉，分级方式为0—30千牛—60千牛—90千牛—130千牛。

测试要求：ASTMA419-98(1*7×15.24mm)单根钢绞线，抗拔力大于120KN。

五、拉拔检验程序1、树脂锚固拉拔测试应在安装后0.5～4.0小时进行，水泥砂浆锚固拉拔测试应在安装后15天进行，时间过短影响固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

锚杆无损检测规范锚杆无损检测规范是为了确保锚杆的性能和安全使用而制定的一系列检测要求。

以下是锚杆无损检测规范的大致内容，共计1000字。

一、锚杆无损检测概述锚杆无损检测是指通过非破坏性检测方法，对锚杆的质量和性能进行评价和监测。

锚杆无损检测包括对锚杆的材料、尺寸、表面质量、力学性能以及锚固状态等方面的检测。

二、检测前的准备工作1. 所有参与检测工作的人员必须经过专门培训，熟悉相关的技术和操作规程；2. 检测仪器和设备必须进行定期检修和校准，确保其准确度和可靠性；3. 对待检锚杆的相关资料和信息必须进行充分了解，包括锚杆的设计图纸、施工记录和试验数据等。

三、无损检测方法1. 超声波检测：通过超声波的传播和反射来评估锚杆的整体质量和存在的缺陷；2. 磁粉检测：利用磁场和磁粉的吸附作用来检测锚杆表面的裂纹和缺陷；3. X射线检测：利用X射线透射的原理，对锚杆进行内部缺陷的检测和评估；4. 磁记效应检测：通过磁感应原理，检测锚杆中的应力和变形情况。

四、检测要求和方法1. 样品选取：对锚杆进行无损检测时，应根据施工图纸和设计要求，选择具有代表性的样品进行检测；2. 检测区域：锚杆无损检测应覆盖锚杆的全长，并特别关注锚固部位和连接部位；3. 检测准备：在进行无损检测之前，应对锚杆进行表面清洁和除锈处理，以确保检测的准确性；4. 检测标准：锚杆无损检测的结果应符合相关的国家标准和行业规范，以评估锚杆的质量和性能；5. 检测记录：对于每一次无损检测，应制作详细的检测报告，包括检测方法、结果和评价等内容。

五、检测结果与评价1. 缺陷评价：对于锚杆中存在的缺陷，应根据国家标准和规范，对其进行定性和定量的评价；2. 有效性评价：对于无损检测的有效性，应根据相关的统计方法和验证测试来评价；3. 结果记录：对于每一次无损检测的结果，应进行详细的记录并及时通知相关责任人。

六、无损检测结果的处理和控制1. 对于无损检测中发现的重大缺陷和不合格样品，应立即采取相应的措施，确保锚杆的安全使用；2. 在无损检测后，应及时对锚杆的缺陷和不合格部分进行修复和更换，并进行必要的复验。

抗浮锚杆检测规范抗浮锚杆检测规范是指用于对抗浮锚杆进行检测的一系列标准和规定，目的是确保抗浮锚杆的质量和安全性。

下面是关于抗浮锚杆检测规范的简要说明。

一、检测设备和工具1. 检测设备应具备准确可靠的测量和评估能力。

2. 所有使用的工具应符合国家标准，并经过定期校准，确保准确度和可靠性。

二、检测人员要求1. 检测人员应具备相关的专业知识和技能，熟悉抗浮锚杆的结构和性能。

2. 检测人员应接受系统培训，熟悉检测流程和操作规范。

三、检测步骤1. 检测前应查看并记录抗浮锚杆的相关信息，如型号、规格、安装日期等。

2. 检测前应进行目视检查，确认抗浮锚杆的外观无明显损伤或变形。

3. 进行抗浮锚杆的实测，包括测量抗浮锚杆的长度、直径和表面的平整度等。

4. 进行抗浮锚杆的质量评估，包括根据设计要求进行力学性能测试和对抗浮锚杆的质量进行评估。

5. 检测后应记录相关数据并进行分析，判断抗浮锚杆的合格性。

四、检测报告要求1. 检测报告应包含抗浮锚杆的相关信息，检测日期和地点，以及检测结果的详细说明。

2. 检测报告应由具备相应资质的检测机构出具，并加盖检测机构的公章。

五、检测周期1. 抗浮锚杆的检测周期应根据实际使用情况而定，一般建议每年进行一次检测。

2. 在抗浮锚杆受到重大外力冲击或发生其他异常情况时，应及时进行检测。

总结：抗浮锚杆检测规范是确保抗浮锚杆质量和安全性的重要措施之一。

通过规范的检测流程和标准，可以及时发现和解决抗浮锚杆存在的问题，确保其在使用过程中的稳定性和可靠性。

同时，检测报告的准确记录和保存也对抗浮锚杆的后期维护和监测提供了重要的依据。

锚杆锚索检测要求锚杆锚索是用于支撑地下工程结构的重要设备，其安全可靠性对工程的稳定性和耐久性至关重要。

为确保锚杆锚索的质量和性能，进行锚杆锚索检测是不可或缺的工作。

下面是关于锚杆锚索检测的要求。

首先，锚杆锚索的检测应该由具备相关技术知识和经验的专业技术人员进行。

这些技术人员应熟悉锚杆锚索的结构和性能，并能正确操作检测设备，准确判断锚杆锚索的质量和性能。

其次，锚杆锚索的检测应该包括材料性能测试和现场检查两个方面。

材料性能测试主要包括对锚杆锚索材料的抗拉强度、抗剪强度、抗腐蚀性能等各项指标的测试，以确保材料的质量符合相关标准要求。

现场检查主要包括对锚杆锚索的安装质量、受力状态、变形情况等进行目视检查和测量，以确保锚杆锚索在使用过程中的稳定性和可靠性。

第三，锚杆锚索的检测应该按照相关的规范和标准进行。

不同地区和不同用途的锚杆锚索可能有不同的检测要求，所以检测应该根据具体情况来确定使用哪些规范和标准，以确保检测的准确性和可靠性。

第四，锚杆锚索的检测应该定期进行。

锚杆锚索在使用过程中会受到各种因素的影响，如温度、湿度、荷载等，会导致锚杆锚索的性能发生变化。

为确保锚杆锚索在整个使用寿命内的稳定性和可靠性，应定期对锚杆锚索进行检测，及时发现问题并采取措施解决。

第五，锚杆锚索的检测结果应该进行记录和归档。

检测人员应对每次检测的结果进行记录，并建立相应的档案，以便后续追踪和分析。

这样可以及时发现锚杆锚索的问题，并对以后的锚杆锚索设计和施工提供参考和借鉴。

最后，锚杆锚索的检测应该与相关部门进行密切合作。

锚杆锚索是地下工程结构的重要组成部分，其质量和性能的好坏影响着整个工程的稳定性和耐久性。

因此，锚杆锚索的检测应该与监理部门、设计部门和施工单位等进行密切合作，共同确保锚杆锚索的质量和性能。

以上是关于锚杆锚索检测的要求，通过严格按照这些要求进行锚杆锚索的检测，可以有效提高锚杆锚索的安全可靠性，保证地下工程结构的稳定性和耐久性。

溆怀高速公路锚杆（索）检测方案试验检测单位：湖南省交通规划勘察设计院试验检测中心机构资质：公路工程综合甲级、桥隧专项证书编号：交GJC甲055、交GJC桥45计量认证编号：2009180433R 2009181196R一、工程概况溆怀高速公路有路基边坡防护类型有普通锚杆框架梁植草护坡，锚杆框架梁护坡，锚杆人字骨架，钢筋人字形骨架+加固锚杆护坡，拱形骨架护坡，路堑人字形骨架+加固锚杆护坡，锚杆尺寸采用①22,①28,①32螺纹钢筋，长度分别为7m、9m、12m，为了保证路基边坡防护的稳定性，拟进行锚杆（索）抗拔试验，锚杆锚固质量无损检测，现制定锚杆（索）、检测方案。

二、锚杆（索）拉拔力检测（一）试验目的、依据及数量1、试验目的锚杆抗拔力试验主要目的是检验锚杆的抗拔承载力是否满足设计要求。

2、试验依据预应力锚杆抗拔试验的主要参考国家标准《建筑边坡工程技术规范》（GB50330-2002）的锚杆的试验要点及中国工程建设标准化协会标准《岩土锚杆（索）技术规程》CECS 22 : 2005等有关规定执行。

根据设计要求，参照锚杆试验要点，锚杆抗拔试验最大加载量为设计承载力的1.5倍。

3、试验设备及加载装置图1锚杆试验示意图采用手动油泵一千斤顶系统进行加载，加载装置示意图见图1。

试验数据从压力表及百分表中读取。

千斤顶、压力表及百分表均经计量检定，且均在有效期内。

4、检测数量规定根据规范及设计要求，锚杆验收试验的数量不少于预应力锚杆总数的5%,不得少于3根。

5、检测条件锚杆锚固段浆体强度达到15MPa或达到设计强度等级的时75%可进行锚杆试验。

在检测前，在需在待测锚杆前，搭好试验平台。

预留足够锚杆长度供试验检测。

（二）试验标准本次锚杆试验参照中国工程建设标准化协会标准《岩土锚杆（索）技术规程》CECS 22 : 2005 进行。

（三）试验方法1、验收试验的锚杆数量不得少于锚杆总数的5%，且不得少于3根。

对有特殊要求的工程，可按设计要求增加验收锚杆的数量。

锚杆质量检验规范条文摘录一、《锚杆喷射混凝土支护技术规范》（50086-2001）10.1.5锚杆质量的检查应遵守下列规定：1、检查端头锚固型和摩擦型锚杆质量必须做抗拔力试验。

试验数量，每300根锚杆必须抽样一组；设计变更或材料变更时，应另做一组，每组锚杆不得少于3根。

2、杆质量合格条件为：P An≥P A(10.1.5-1)P Amin≥0.9P A(10.1.5-2)式中P An——同批试件抗拔力的平均值（kN）P A——锚杆设计锚固力（kN）P Amin——同批试件抗拔力的最小值（kN）3、杆抗拔力不符合要求时，可用加密锚杆的方法予以补强。

4、全长粘结型锚杆，应检查砂浆密实度，注浆密实度大于75%方为合格。

建筑基桩质量检验规范条文摘录一、《建筑基桩检测技术规范》（JGJ 106-2003 J256-2003）3.3 检测数量3.3.1当设计有要求或满足下列条件之一时，施工前应采用静载试验确定单桩竖向抗压承载力特征值：1设计等级为甲级、乙级的桩基；2地质条件复杂、桩施工质量可靠性低；3本地区采用的新桩型或新工艺。

检测数量在同一条件下不应少于3根，且不宜少于总桩数的1%；当工程桩总数在50根以内时，不应少于2根。

3.3.2打入式预制桩有下列条件要求之一时，应采用高应变法进行试打桩的打桩过程监测：1控制打桩过程的桩身应力；2选择沉桩设备和确定工艺参数；3选择桩端持力层。

在相同施工工艺和相近地质条件下，试打桩数量不应少于3根。

3.3.3单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定：1施工质量有疑问的桩；2设计方认为重要的桩；3局部地质条件出现异常的桩；4施工工艺不同的桩；5承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩；6除上述规定外，同类型桩宜均匀随机分布。

3.3.4混凝土桩的桩身完整性检测的抽检数量应符合下列规定：1 柱下三桩或三桩以下的承台抽检桩数不得少于1根。

2 设计等级为甲级，或地质条件复杂、成桩质量可靠性较低的灌注桩，抽检数量不应少于总桩数的30%，且不得少于20根；其它桩基工程的抽检数量不应少于总桩数的20%，且不得少于10根。

锚杆锚固无损检测技术规程
锚杆锚固无损检测技术规程是一项关键的技术规范，用于确保锚杆锚固的质量和安全性。

这篇文章将分步骤阐述锚杆锚固无损检测技术规程，以帮助读者了解锚杆锚固检测的重要性以及如何进行检测。

第一步：检查操作前准备
在进行锚杆锚固无损检测之前，需要进行一些操作前准备。

首先，需要核实锚杆锚固的构造和材料。

其次，确定检测点的位置和数量。

最后，确定进行检测的前提条件和检测方法。

第二步：选择检测方法
在选择适当的无损检测方法时，需要考虑以下因素：检测点的深度、材料类型和检测目的。

常用的无损检测方法包括超声波检测、磁粉探伤和X光检测。

需要根据具体情况选择适合的无损检测方法。

第三步：进行检测
进行锚杆锚固无损检测时，需要按照规程要求进行具体操作。

检测前需要对检测仪器进行校准和检验，并确保检测仪器和相关设备的运行状态和有没有损坏。

之后按照所选的检测方法依次进行检测。

检测过程中需具备专业的技能和严谨的态度，确保检测数据的准确性和可靠性。

第四步：结果分析和处理
当锚杆锚固无损检测完成后，需要对检测结果进行分析和处理。

检测结果应与规程要求对比，确定是否符合技术规程的要求。

对于不合格的锚杆锚固，需要根据合理的方案进行处理，确保锚杆锚固的质量和安全性。

在锚杆锚固无损检测中，需要严格按照规程要求进行操作，确保检测数据的准确性和可靠性。

尤其需要注意的是，安全是检测中不可忽视的重要因素。

因此，需要在操作前进行充分的安全措施和安全教育培训，确保操作人员和相关人员的安全。

K P a、K N、吨之间关系换算P=F/S F=Mg牛是力的单位吨是质量单位帕是压强单位他们之间必须定义一个单位面积（比如一平方米）才可以换算，否则无法换算牛这个单位通常为质量乘重力常数，即千克乘9.8（地球重力常数）获得的值。

即F=Mg吨就是质量单位，他是一个物体体积与密度乘积得到的，M=V*密度帕，就是一个压力作用于某一单位面积上得到的比值，P=F/S兆帕是M P a，而K P a是千帕，两者相差1000倍。

另外注意大小写，帕的P必须大写，a必须小写，前面的前缀单位如果是正位，也就是倍数为正10倍整数的，那么用大写，比如M[兆（一百万倍）]K[千（一千倍）]而如果是负10的倍数的，则用小写，比如d[分（10份之一）]c[厘（百份之一）]吨是个质量单位1吨就是1000千克，帕是个压力单位（原来叫压强），即单位面积的压力，1M P a既10的6次方牛在1平方米上的压力，一千牛等于0.1吨在1平方米上的压力！你说1MP=10的6次方牛在1平方米上的压力,那么请问1MP=????公式:1Pa=1N/平方米压强的定义:单位面积上所受到的力.力-重力---千克力－k g f（非法定计量单位）牛顿-N（法定计量单位）,1kgf=9.81N压力-压强----1kgf/cm2=9.80665*10的4次方Pa.N---力的单位t---重量单位Pa--压力单位杨家寨煤矿锚杆抗拔力检测管理规定为了能够及时掌握锚杆支护巷道锚杆锚固力的情况，根据锚杆支护巷道安全质量标准化的要求，特制定此规定：一、锚杆抗拔力检测总体要求1、根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆抗拔力试验。

2、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

3、试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

检测结果必须如实填写，严禁弄虚作假。
