软件工程之系统设计概述第五章系统设计系统设计是把需求转化为软件系统的最重要的环节。

系统设计的优劣在根本上决定了软件系统的质量。

就象”一切帝国主义都是纸老虎”那样能够断定”差的系统设计必定产生差的软件系统。

”因此我们要努力保证系统设计”根正苗红”,把一切左倾、右倾的设计思潮消灭在萌芽状态。

Windows NT的一位系统设计师拥有8辆法拉利跑车,让Microsoft公司的一些程序员十分眼红。

但你只能羡慕而不能愤恨,因为并不是每个程序员都有本事成为复杂软件系统的设计师。

系统设计要比纯粹的编程困难得多。

即便你清楚客户的需求,却未必知道应该设计什么样的软件系统——既能挣最多的钱又能让客户满意。

”天下西湖三十六,最美是杭州”,千年前苏东坡大学士对西湖精采绝伦的系统设计,使杭州荣升为”天堂”,让后人只剩下赞叹和破坏的份了。

本章讲述系统设计的四方面内容:体系结构设计、模块设计、数据结构与算法设计、用户界面设计。

如果将软件系统比喻为人体,那么:(1)体系结构就如同人的骨架。

如果某个家伙的骨架是猴子,那么无论怎样喂养和美容,这家伙始终都是猴子,不会成为人。

(2)模块就如同人的器官,具有特定的功能。

人体中最出众的模块设计之一是手,手只有几种动作,却能做无限多的事情。

人体中最糟糕的模块设计之一是嘴巴,嘴巴将最有价值但毫无相干的几种功能如吃饭、说话、亲吻混为一体,使之无法并行处理,真乃人类之不幸。

(3)数据结构与算法就如同人的血脉和神经,它让器官具有生命并能发挥功能。

数据结构与算法分布在体系结构和模块中,它将协调系统的各个功能。

人的耳朵和嘴巴虽然是相对独立的器官,但如果耳朵失聪了,嘴巴就只能发出”啊””呜”的声音,等于丧失了说话的功能(因此聋子天生就是哑巴),可人们却又能用手势代替说话。

人体的数据结构与算法设计真是十分神奇而且十分可笑。

(4)用户界面就如同人的外表,最容易让人一见钟情或一见恶心。

象人类追求心灵美和外表美那样,软件系统也追求(内在的)功能强大和(外表的)界面友好。

软件工程之系统设计概述1. 引言系统设计是软件工程的重要阶段之一，它是在需求分析的基础上，对软件系统进行总体架构设计和详细设计的过程。

系统设计的目标是定义系统的功能、性能、安全性、可靠性、可维护性等方面的要求，确定系统的组成部分和模块间的接口，为软件的实现和测试提供指导。

2. 系统设计流程系统设计通常包括以下几个阶段：2.1 需求分析和需求规格说明书在系统设计开始之前，需要进行详细的需求分析工作。

需求分析的目标是理解用户的需求，并将其转化为可操作的需求规格说明书。

需求规格说明书包括功能需求、性能需求、界面需求等方面的要求。

2.2 总体架构设计总体架构设计是系统设计的第一步，它确定系统的整体结构和模块间的关系。

在总体架构设计阶段，需要定义系统的各个子系统和模块，并确定它们之间的接口和通信方式。

2.3 详细设计详细设计是系统设计的核心部分，它针对总体架构设计给出的模块和接口进行详细的设计。

在详细设计阶段，需要定义每个模块的功能、数据结构、算法、接口等细节，以及模块间的通信和数据流程。

2.4 用户界面设计用户界面设计是系统设计的重要组成部分，它关注用户与系统之间的交互方式。

在用户界面设计阶段，需要考虑用户的使用习惯和心理需求，设计出符合用户期望的界面布局、操作流程和交互方式。

2.5 数据库设计如果系统需要使用数据库来存储和管理数据，那么在系统设计阶段还需要进行数据库设计。

数据库设计包括确定数据模型、数据表结构、数据关系等方面的内容。

3. 系统设计原则和方法在进行系统设计时，需要遵循一些原则和方法，以确保设计的质量和可行性。

3.1 模块化设计模块化设计是将系统划分为相互独立、具有明确功能的模块的过程。

模块化设计可以降低系统的复杂性，提高系统的可维护性和扩展性。

在模块化设计中，需要考虑模块的耦合度和内聚度，使得模块之间的耦合度尽量低，模块内部的内聚度尽量高。

3.2 面向对象设计面向对象设计是一种以对象为中心的设计方法。

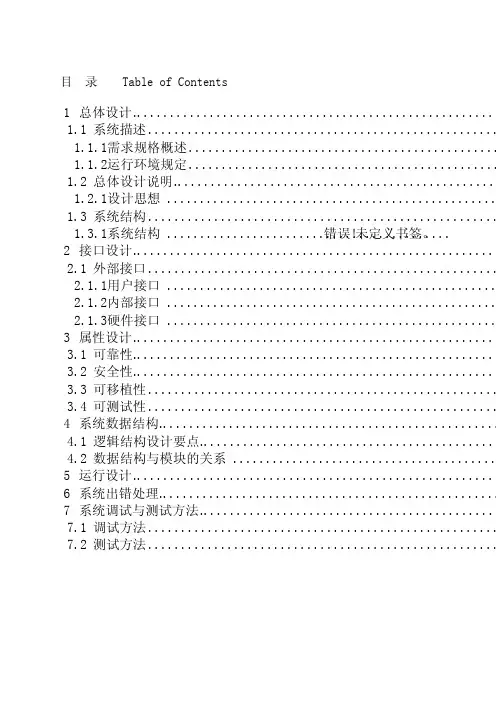

目 录 Table of Contents1 总体设计 ........................................................1.1 系统描述 .....................................................1.1.1需求规格概述 ...............................................1.1.2运行环境规定 ...............................................1.2 总体设计说明 .................................................1.2.1设计思想 ..................................................1.3 系统结构 .....................................................错误!未定义书签。
