混凝土梁桥的计算(1)

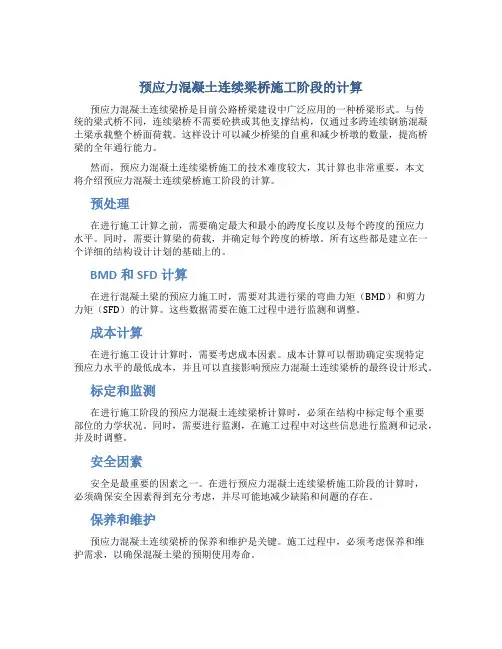

预应力混凝土连续梁桥施工阶段的计算预应力混凝土连续梁桥是目前公路桥梁建设中广泛应用的一种桥梁形式。

与传统的梁式桥不同，连续梁桥不需要砼拱或其他支撑结构，仅通过多跨连续钢筋混凝土梁承载整个桥面荷载。

这样设计可以减少桥梁的自重和减少桥墩的数量，提高桥梁的全年通行能力。

然而，预应力混凝土连续梁桥施工的技术难度较大，其计算也非常重要，本文将介绍预应力混凝土连续梁桥施工阶段的计算。

预处理在进行施工计算之前，需要确定最大和最小的跨度长度以及每个跨度的预应力水平。

同时，需要计算梁的荷载，并确定每个跨度的桥墩。

所有这些都是建立在一个详细的结构设计计划的基础上的。

BMD和SFD计算在进行混凝土梁的预应力施工时，需要对其进行梁的弯曲力矩（BMD）和剪力力矩（SFD）的计算。

这些数据需要在施工过程中进行监测和调整。

成本计算在进行施工设计计算时，需要考虑成本因素。

成本计算可以帮助确定实现特定预应力水平的最低成本，并且可以直接影响预应力混凝土连续梁桥的最终设计形式。

标定和监测在进行施工阶段的预应力混凝土连续梁桥计算时，必须在结构中标定每个重要部位的力学状况。

同时，需要进行监测，在施工过程中对这些信息进行监测和记录，并及时调整。

安全因素安全是最重要的因素之一。

在进行预应力混凝土连续梁桥施工阶段的计算时，必须确保安全因素得到充分考虑，并尽可能地减少缺陷和问题的存在。

保养和维护预应力混凝土连续梁桥的保养和维护是关键。

施工过程中，必须考虑保养和维护需求，以确保混凝土梁的预期使用寿命。

在预应力混凝土连续梁桥的施工阶段进行计算是确保安全、稳定和经济的关键。

本文介绍了这些关键计算，包括预处理、BMD和SFD计算、成本计算、标定和监测、安全因素、保养和维护。

如果这些计算得到遵循，则可以设计并建造更加安全、经济、可靠和高效的预应力混凝土连续梁桥。

桥梁工程(1)第一章混凝土简支梁桥构造和设计(1)为了保证板块共同承受车辆荷载，装配式板桥板块之间必须采用横向连接构造。

常用的横向连接有企口混凝土铰接和钢板焊接两种。

(2)装配式T形简支梁概貌(识图填空)P66T形钢构桥：将悬臂梁桥的墩柱与梁体固结后形成的带挂梁或带铰的结构牛腿：悬臂梁桥的悬臂端与挂梁端结合部的局部构造.连接构造、中间隔板、梁肋、行车道板、端横隔板、人行道板、人行道挑梁、(路面层、混凝土保护层、馈水层、三角垫层)(3)钢筋混凝土简支梁的T形截面的下翼缘一般与肋板等宽。

为了满足布置预应力束筋及承受张拉阶段压应力的要求，预应力混凝土T梁的下缘应扩大做成马蹄形；马蹄的尺寸应满足预施应力各个阶段的强度要求。

若马蹄尺寸过小，往往在施工和使用中形成水平纵向裂缝，特别是马蹄斜坡部分。

因此马蹄面积不宜过小，一般应占截面总面积的10% —20%。

(4)桥面板(翼缘板)横向连接有刚性接头和铰接接头两种。

刚性接头既可承受弯矩，也可承受剪力。

交接接头只承受剪力。

(5)悬臂梁桥的受力特点：①属于静定体系，内力不受基础不均匀沉降等附加变形的影响。

②支点处存在负弯矩，跨中弯矩显著减小。

③悬臂端易下挠，行车舒适性差。

(6)悬臂梁桥和连续比较：相同点：负弯矩的卸载使截面高度减小，跨越能力提高。

不同点：①跨越能力：连续比悬臂体系大②静力图示：对温度环境、基础条件的要求不同。

(7)T形钢构桥的分类：两T构之间带挂梁和两T构之间带铰。

①两T构之间带挂梁属于静定结构，桥梁基础的不均匀沉降、混凝土收缩徐变及温度变化等因素均不会对结构产生次内力。

与连续梁相比，该桥型具体悬臂法施工阶段的受力状态与运营阶段一致，无需体系转换，省掉设置大吨位支座及更换支座等优点，当挂梁与两岸引桥的简支跨尺寸和构造相同时，更能加快全桥施工进度，以获得良好经济效果。

与带剪力铰的T形钢构桥相比，其受力和变形性能均略差一些，但其受力明确，对施工阶段的标高控制的精度可以稍微放宽些，没有像后者为设置剪力铰进行强迫和龙的可能及为更换剪力铰处支座的麻烦。

桥梁工程课程设计装配式钢筋混凝土简支T形梁桥设计行车
道板内力计算
1.设计简支T形梁桥
首先，需要设计一座简支T形梁桥，设计参数如下：
桥梁跨度：20米
桥面车道宽度：6米
梁高：2米
使用装配式钢筋混凝土梁板，混凝土强度等级为C40，钢筋使用HRB400。

根据设计参数，利用梁板计算软件进行梁板计算，确定梁板的尺寸和受力情况。

在确定梁板的尺寸和受力情况后，可以进行梁柱设计，包括确定梁柱的截面形状和尺寸，计算梁柱的受力。

最后，完成简支T形梁桥的结构设计。

2.行车道板内力计算
为了计算行车道板的内力情况，需要进行荷载分析。

根据规范，车道板设计荷载包括：
车辆荷载：根据相应的车型和道路等级，确定车辆荷载，并进行等效荷载计算。

短期荷载：如施工荷载、桥面修复车辆荷载等。

温度荷载：由于温度变化引起的桥梁变形所引起荷载。

其他荷载：如风荷载、雨雪荷载等。

根据设计参数和相应规范的荷载要求，计算行车道板的受力情况。

行车道板的内力分为弯矩和剪力两个方向，可以通过使用相应的软件进行计算。

计算结果应满足相关规范的要求，如内力平衡、极限状态等。

为了确保结构的安全性，还需要进行结构的验算和分析。

总体而言，装配式钢筋混凝土简支T形梁桥设计行车道板内力计算需要进行多方面的计算和分析，包括梁板计算、梁柱设计、荷载分析等。

需要制定合理的设计方案，确保结构的安全性和可靠性。

第四章简支梁设计计算(1)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第四章 简支梁（板）桥设计计算第一节 简支梁（板）桥主梁内力计算对于简支梁桥的一片主梁，知道了永久作用和通过荷载横向分布系数求得的可变作用，就可按工程力学的方法计算主梁截面的内力（弯矩M 和剪力Q ），有了截面内力，就可按结构设计原理进行该主梁的设计和验算。

对于跨径在10m 以内的一般小跨径混凝土简支梁（板）桥，通常只需计算跨中截面的最大弯矩和支点截面及跨中截面的剪力，跨中与支点之间各截面的剪力可以近似地按直线规律变化，弯矩可假设按二次抛物线规律变化，以简支梁的一个支点为坐标原点，其弯矩变化规律即为：)(42maxx l x lM M x -=（4-1） 式中：x M —主梁距离支点x 处的截面弯矩值；m ax M —主梁跨中最大设计弯矩值；l —主梁的计算跨径。

对于较大跨径的简支梁，一般还应计算跨径四分之一截面处的弯矩和剪力。

如果主梁沿桥轴方向截面有变化，例如梁肋宽度或梁高有变化，则还应计算截面变化处的主梁内力。

一 永久作用效应计算钢筋混凝土或预应力混凝土公路桥梁的永久作用，往往占全部设计荷载很大的比重（通常占60～90%），桥梁的跨径愈大，永久作用所占的比重也愈大。

因此，设计人员要准确地计算出作用于桥梁上的永久作用。

如果在设计之初通过一些近似途径（经验曲线、相近的标准设计或已建桥梁的资料等）估算桥梁的永久作用，则应按试算后确定的结构尺寸重新计算桥梁的永久作用。

在计算永久作用效应时，为简化起见，习惯上往往将沿桥跨分点作用的横隔梁重力、沿桥横向不等分布的铺装层重力以及作用于两侧人行道和栏杆等重力均匀分摊给各主梁承受。

因此，对于等截面梁桥的主梁，其永久作用可简单地按均布荷载进行计算。

如果需要精确计算，可根据桥梁施工情况，将人行道、栏杆、灯柱和管道等重力像可变作用计算那样，按荷载横向分布的规律进行分配。

目录1、主梁设计计算 (2)1.1、集度计算 (2)1.2、恒载内力计算 (3)1.3、惯性矩计算 (4)1.4、冲击系数计算 (5)1.5、计算各主梁横向分布系数 (5)1.6、计算活载内力 (8)2、正截面设计 (10)2.1、T形梁正截面设计： (10)2.2、斜截面设计 (12)3、桥面板设计 (16)3.1桥面板计算书： (16)3.2桥面板截面设计 (18)4、参考文献 (19)5、《桥梁工程》课程设计任务书 (20)5.1、课程设计的目的和要求 (20)5.2、设计内容 (20)5.3、设计题目：装配式钢筋混凝土简支T梁桥计算 (21)T 型简支梁桥计算书1、主梁设计计算标准跨径：16m 计算跨径：15.5 高跨比：1/11梁高：1/11×15.5+0.5=1.45m1.1、集度计算计算第一期恒载：混凝土C25，C30（容重为25 KN/㎡ ） （1）、计算①、②、③号主梁面积：0.6050 m ²计算①、②、③号梁集度：g 1=g 2=g 3=0.6050×25KN/m=15.1KN/m （2）、计算①、②、③号梁的横隔梁折算荷载：①号梁为边主梁，②、③号梁为中主梁:横隔梁a=1.8m ，b=0.15m ，h=1m 的寸且5根横隔梁的体积都为：3124155.0)216.015.0()220.00.2()214.008.000.1(m =+⨯-⨯+-计算①号梁m kN g /00.15.15/255124155.1''''1=⨯⨯=;计算②号梁和③号梁为m kN g g g /00.200.122'''1'''3'''2=⨯=⨯==计算第二期恒载：（1）计算桥面铺装层荷载：分为2cm 厚沥青混凝土重为m kN g /828.05/2302.09沥青=⨯⨯=和C25混凝土垫层厚分布如下图所示：①号梁：mk kN /625.2255.1)08.006.0(5.0=⨯⨯+⨯； ②号梁：m kN /75.4252)11.008.0(5.0=⨯⨯+⨯； ③号梁：m kN /9375.5252)1275.011.0(5.0=⨯⨯+⨯；计算第三期恒载：栏杆和人行道 计算①号主梁：6×2/5=2.4 计算②号主梁：6×2/5=2.4 计算③号主梁：6×2/5=2.4 全部荷载汇总如下：可得简直梁桥的基频：CCm EI l f 22π=1.2、恒载内力计算根据公式M x =gx 2（l −x ）Q x =g2（l −2x ），算得恒载内力。

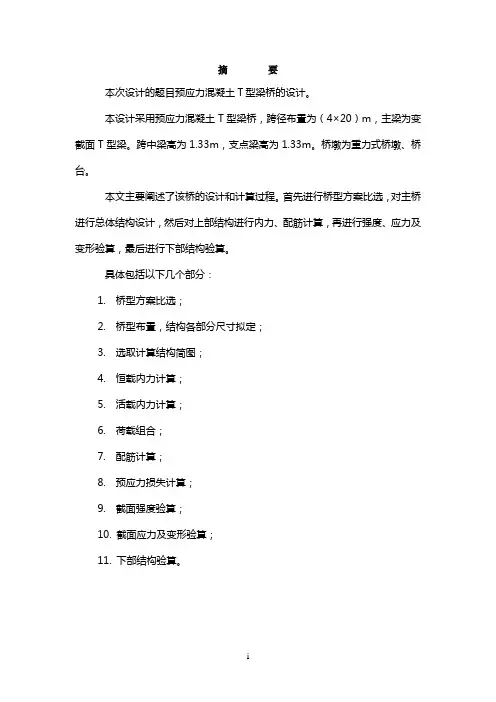

摘要本次设计的题目预应力混凝土T型梁桥的设计。

本设计采用预应力混凝土T型梁桥，跨径布置为（4×20）m，主梁为变截面T型梁。

跨中梁高为1.33m，支点梁高为1.33m。

桥墩为重力式桥墩、桥台。

本文主要阐述了该桥的设计和计算过程。

首先进行桥型方案比选，对主桥进行总体结构设计，然后对上部结构进行内力、配筋计算，再进行强度、应力及变形验算，最后进行下部结构验算。

具体包括以下几个部分：1. 桥型方案比选；2. 桥型布置，结构各部分尺寸拟定；3. 选取计算结构简图；4. 恒载内力计算；5. 活载内力计算；6. 荷载组合；7. 配筋计算；8. 预应力损失计算；9. 截面强度验算；10. 截面应力及变形验算；11. 下部结构验算。

关键词：预应力混凝土T型简支梁桥重力式桥墩重力式桥台ABSTRACTThis design is of the same section about the PingYuan Street~SuoLong Monastery 11 free way contracts to local farmland Road 1 (K0+288.50) Prestressed Concrete t-shaped supported beam bridge design.The bridge belongs to the prestressed concreted structuer which is a simple supported beam bridge.The span arrangement is （4×20）m.The superstructure is variable T shaped supported beam bridge.The height of the girder on the support is1.33m,and the height of the middle is 1.33m too.The pier is gravity pier. The abutment is gravity abutment.This essay focuses on the design and calculation process of the bridge.Firstly,compare and choose a best scheme from several bridge types;and make an overall structure design of the main span.Secondly perform the calculation of the internal force and reinforcing bar on the superstructure.Thirdly,check the intensity,stress and deflection.Finally,check the substructure..The main points of the design are as the follows.1.The comparison of several bridge types;2.The arrangement of the bridge types;3.The units partition of the structute;4.The calculation of the internal force of dead load;5.The calculation of the internal force of movable load;6.The combination of every kind of load;7.The arrangement of prestressed reinforcing bar;8.The calculation of the prestressed loss;9.The check of the section intensity;10.The check of the section stress and deflection;11.The check the substructure.Keywords: Prestressed conctete T shaped supported beam bridge Gravity pier Gravity abutment目录一、工程概况及方案比选 (1)（一）概述 (1)（二）工程概况 (1)（三）方案比选 (6)二、主梁设计 (8)（一）设计概况及构造布置 (8)（二）横截面布置 (8)（三）梁毛截面几何特性计算 (10)（四）主梁内力计算 (16)（五）预应力钢束的估算及其布置 (33)（六）主梁截面几何特性计算 (39)（七）钢束布置位置（束界）的校核 (41)（八）钢束预应力损失估算 (43)（九）预加应力阶段的正截面应力验算 (48)（十）使用阶段的正应力验算 (49)（十一）使用阶段的主应力验算 (51)（十二）截面强度计算 (58)（十三）锚固区局部承压验算 (61)（十四）主梁变形（挠度）计算 (64)三、行车道板计算 (66)四、重力式桥台设计 (70)（一）设计资料 (70)（二）设计方法与内容 (70)五、重力式桥墩设计 (84)（一）设计资料 (84)（二）设计方法与内容 (84)参考文献 (102)。

本科毕业设计题目: 30m预应力简支箱形梁桥结构设计学院: 土木工程学院专业: 土木工程（交通土建工程）班级: 1111班学号: 1vnvn学生姓名：hgjfgfh指导教师: 李建vn 职称:讲师二○一四年四月三十日30m预应力混凝土简支箱梁计算书摘要预应力混凝土简支箱梁桥以结构受力性能好、变形小、行车平顺舒适、养护工程量小、抗震能力强等而成为最富有竞争力的主要桥型之一。

预应力混凝土简支梁桥是一种预先储存了足够预加应力的新型梁桥，预加应力可大幅度提高梁体的抗裂性，并增加了梁的耐久性，截面尺寸减小，高跨比减小，受力明确，理论计算较简单，设计和施工的方法日趋完善和成熟。

简支箱形截面梁具有优良的力学特性：较大的刚度和强大的抗扭性能、结构简单、受力明确、节省材料、架设安装方便，跨越能力较大、桥下视觉效果好，因而被广泛地应用于城市桥梁和高等级公路立交桥的上部结构中。

本次设计的主要内容是关于预应力简支箱形梁桥的结构设计。

设计跨度是30m,双向四车道，桥面宽度15m（0.5m防撞墙+4×3.5m行车道+0.5m防撞墙），采用单箱双室箱形截面，桥轴线为直线，荷载等级：公路I级汽车荷载，地震设防烈度：7级。

梁高采用变高度梁，因梁桥在支点处截面的剪力过大，故在梁桥支点处选择变截面过渡，按一次曲线变化。

设计主要进行了桥梁总体布置及结构尺寸拟定、桥梁荷载内力计算、桥梁预应力钢束的估算与布置、桥梁预应力损失及应力的验算、内力组合验算、主梁截面应力验算。

利用软件Midas Civil 进行结构分析，根据桥梁的尺寸拟定建立桥梁基本模型，然后进行内力分析，计算配筋结果，进行施工各阶段分析及截面验算。

关键词：预应力混凝土、简支、箱梁、结构分析、内力验算30m prestressed concrete box girder calculationsBecause of the long-span pre-stressed concrete continuous box Girder Bridge have many advantages such as its big span ability, flexible construction methods, adaptability, structural rigidity, anti-seismic capability, Structure stress performance good, small deformation, less expansion joints, driving smooth and comfortable, beautiful forms, small maintenance quantity and etc a,it become the most competitive one of the main bridge ,and it becomes more and more widely used in China.This graduate design is mainly about the design of the superstructure of the road pre-stressed concrete Charpy Bridge. The span of the bridge is 30m. This design is a continuous bridge which has four lanes. The bridge deck is made of C50 water-protected concrete. It consists of 3.5m (the width of road deck) ×4 + 0.5m (the width of the sidewalk) ×2=15m; The axis of this bridge is a straight line, The design load standard is the Road One-Level Load，Seismic fortification intensity 7. And the height of girder is changing in the form of conic.The design of pre-stressed concrete continuous girder bridge is mainly the upper structure design , in the design of the main bridge layout and structure size, load calculation, bridge pre-stressing tendons estimation and layout ,the loss of pre-stress and stress of the bridge, the resultant checked, internal combination calculation, section stress calculation girder. This design using the Midas software analysis the structure, according to the size of the bridge, the basic model establishment bridge worked, then force analysis, calculation results of reinforced, for each phase analysis and construction. At the same time, consider the concrete shrinkage, Creep force times and temperature resultant t ime’s factors.Key word: Pre-stressed Concrete; Simple Support; Box girder; Structural Analysis; Checking the internal forces目录第一章绪论 (1)1.1概述 (1)1.2预应力梁桥受力特点 (1)1.3预应力混凝土梁桥发展综述 (2)1.3.1国外预应力混凝土梁桥的发展 (2)1.3.2国内预应力混凝土梁桥的发展 (3)1.4我国高速公路桥梁的发展 (4)1.4.1公路桥梁发展现状 (5)1.4.2我国高速公路桥梁建设特点 (5)1.5桥梁设计的基本原则 (6)1.6预应力混凝土简支梁桥的特点 (7)1.7预应力混凝土梁桥施工技术 (8)1.8毕业设计主要内容 (8)1.9毕业设计的目的和意义 (9)第二章设计要点及构造、材料、尺寸的拟定 (10)2.1桥梁选取的基本原则 (10)2.2设计的基本资料 (10)2.3箱形截面桥梁的特点 (10)2.4主要技术标准 (11)2.5主要材料及材料性能 (11)2.6设计参数取值 (11)2.7结构概述 (13)2.7.1截面形式及截面尺寸拟定 (13)2.8计算原则及控制标准 (15)第三章结构有限元模型的建造过程 (16)3.1 Midas Civil软件介绍 (16)3.2模型建立过程 (17)3.2.1设定建模环境 (17)3.2.2设置结构类型 (18)3.2.3定义材料和截面特性值 (19)3.2.4建立结构有限元模型 (21)3.2.5定义边界条件 (23)3.2.6定义荷载 (23)3.2.7定义施工阶段 (29)3.2.8汽车荷载 (29)每四章主梁作用效应计算 (32)4.1作用分类 (32)4.2公路预应力钢筋混凝土（psc）桥梁设计设计验算内容 (34)4.2.1施工阶段法向压应力验算 (34)4.2.2受拉区钢筋的接应力验算 (41)4.2.3使用阶段正截面抗裂验算 (43)4.2.4使用阶段斜截面抗裂验算 (50)4.2.5使用阶段正截面压应力验算 (55)4.2.6使用阶段斜截面主压应力验算 (60)4.2.7使用阶段正截面抗弯验算 (65)4.2.8使用阶段斜截面抗剪验算 (71)4.2.9使用阶段抗扭验算 (78)结论 (89)致谢 (90)参考文献 (91)第一章绪论1.1概述我在进行毕业设计之前，先阅读了各种文献，对桥梁的历史和发展有一个初步的了解，同时也要对桥梁结构的各种形式有系统的了解，以便今后对毕业设计有更好的把握。

摘要 (II)Abstract (II)绪论 (1)1上部结构设计概述 (3)1.1设计基本资料 (3)1.2 截面形式及截面尺寸拟定 (4)1.3毛截面几何特性计算 (5)2 上部结构内力计算 (9)2.1 单元划分 (9)2.2 恒载内力计算 (10)2.3 温度及墩台基础沉降次内力计算 (11)2.4 收缩次内力 (15)2.5 活载组合内力计算 (16)2.6 内力组合 (18)3 预应力钢束的估算与布置 (24)3.1 计算原理 (24)3.2预应力钢束的估算 (27)3.3 预应力钢束布置 (29)3.4预应力损失计算 (32)4 普通钢筋估算 (37)5 强度验算 (39)6 应力、变形验算 (41)6.1基本原理 (41)6.2施工阶段应力验算 (41)6.3 使用阶段应力验算 (47)6.4 挠度的计算与验算预拱度的设计 (57)7 桥墩的计算 (60)7.1 设计资料 (60)7.2 墩柱计算 (61)8 钻孔灌注桩计算 (65)8.1 荷载计算 (65)8.2 桩长计算 (66)8.3 桩的内力计算（m法） (66)8.4 桩顶纵向水平位移验算与桩身材料截面强度验算 (69)结束语 (72)致谢 (73)参考文献 (74)根据设计任务书要求和设计规范的规定，本着“安全、适用、经济、美观”八字原则，对平南高速公路D匝道桥第三联进行了设计。

该桥上部为四跨预应力混凝土连续梁桥，均为30m。

桥基础为二根桩单排布置。

第一章进行上部结构的计算。

对30m跨径采用刚性铰接板法计算出跨中和1/4跨的荷载横向分布系数，支点的用杠杆法计算出。

根据恒载和活载的两种组合进行了配筋，按新规范进行了预应力损失的计算，按短暂和持久状态进行了应力验算。

并对30m跨径的用桥梁博士软件进行了配筋和应力验算。

第二章进行下部结构的计算，主要包括了盖梁和桩基础的计算。

盖梁活载横向分布系数在荷载对称布置时采用杠杆法，非对称布置时采用偏心受压法进行计算。

20m钢筋混凝土T型简支梁桥上部结构计算书一、基本设计资料1.设计资料（1）跨度和桥面宽度标准跨径：20m（墩中心距）计算跨径：19.5m主梁全长：19.96m桥面宽度：净7m（行车道）+2×1.0m（人行道）（2）技术标准设计荷载：公路-Ⅱ级，人行道和栏杆自重线密度按照单侧6kN/m计算，人群荷载取3kN/m2环境标准：Ⅰ类环境设计安全等级：二级（3）主要材料混凝土：混凝土简支T型梁及横梁采用C40混凝土；桥面铺装采用0.03m 沥青混凝土，下层为0.06~0.13m厚C30混凝土。

沥青混凝土重度按23kN/m3计算，混凝土重度按25kN/m3计算。

钢筋：采用R235钢筋、HRB335钢筋。

（5）横断面布置形式本桥上部结构由5片高为1.4m，宽1.8m的T梁组成，桥上横坡为双向2%，坡度由C30混凝土桥面铺装控制；设有5根横梁（见图1）。

18/218181996/2487.5487.5231102%2%6厚C30混凝土4厚沥青混凝土110180180********1401610100700100图1 桥梁横断面和主梁纵断面图（单位：cm ）如图8-1所示，全桥共由5片T 型梁组成，单片T 型梁高为1.4m ，宽1.8m ；桥上横坡为双向2%，坡度由C30混凝土桥面铺装控制；设有五根横梁。

8.2主梁的计算8.2.1 主梁的荷载横向分布系数计算1.跨中荷载横向分布系数如前所述，本例桥跨内设有五道横隔梁，具有可靠的横向联系，且承重结构的宽跨比为：5.0462.05.19/9/<==l B ，故可以按修正的刚性横梁法来绘制横向影响线和计算横向分布系数c m 。

（1）计算主梁的抗弯及抗扭惯性矩I 和T I :1)求主梁截面的重心位置x （见图8-2）翼缘板厚按平均厚度计算，其平均板厚为()cm cm h 131610211=+⨯=则，()()cm cm x 09.411814013181802140181402131318180=⨯+⨯-⨯⨯+⨯⨯-=图8-2 主梁抗弯及抗扭惯性矩计算图式（单位：cm ）2）抗弯惯性矩I 为()()442323877160709.412140140181401812121309.4113181801318180121cm cm I =⎥⎥⎦⎤⎪⎭⎫⎝⎛-⨯⨯+⨯⨯+⎪⎭⎫ ⎝⎛-⨯⨯-+⨯-⎢⎣⎡⨯=对于T 形梁截面，抗扭惯性矩可近似按下式计算：∑==mi i i i T t b c I 13式中 i b 、i t ——单个矩形截面的宽度和高度 i c ——矩形截面抗扭刚度系数m ——梁截面划分成单个矩形截面的个数T I 的计算过程及结果见表8-1。

装配式钢筋混凝土简支T梁桥计算一、基本设计资料(一)、跨度及桥面宽度二级公路装配式简支梁桥,双车道,计算跨径为13m,桥面宽度为净7、0+2×2+2×0、5=12m,主梁为钢筋混凝土简支T 梁,桥面由7片T梁组成,主梁之间得桥面板为铰接,沿梁长设置3道横隔梁。
