铝合金门窗的深入与计算

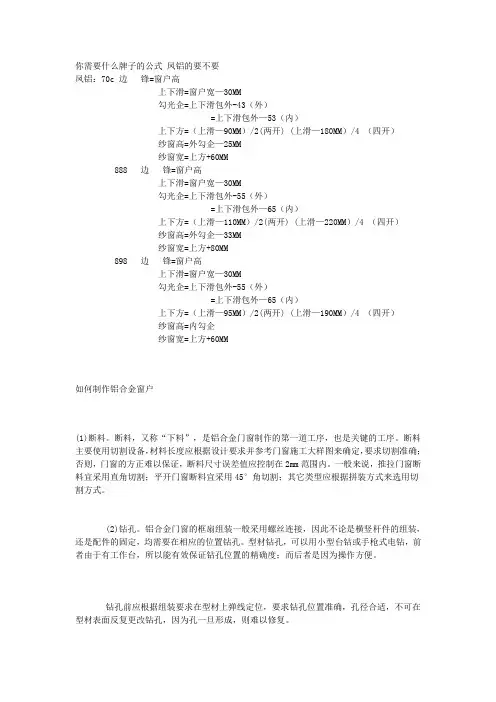

你需要什么牌子的公式凤铝的要不要凤铝：70c 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-43 （外）= 上下滑包外—53（内）上下方=（上滑—90MM）/2（两开）（上滑—180MM）/4 （四开）纱窗高=外勾企—25MM纱窗宽=上方+60MM888 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-55 （外）= 上下滑包外—65（内）上下方=（上滑—110MM）/2（两开）（上滑—220MM）/4 （四开）纱窗高=外勾企—33MM纱窗宽=上方+80MM898 边锋=窗户高勾光企=上下滑包外-55 （外）上下滑=窗户宽—30MM= 上下滑包外—65（内）上下方=（上滑—95MM）/2（两开）（上滑—190MM）/4 （四开）纱窗高=内勾企纱窗宽=上方+60MM如何制作铝合金窗户（1）断料。

断料，又称“下料”，是铝合金门窗制作的第一道工序，也是关键的工序。

断料主要使用切割设备，材料长度应根据设计要求并参考门窗施工大样图来确定，要求切割准确；否则，门窗的方正难以保证，断料尺寸误差值应控制在2mm范围内。

一般来说，推拉门窗断料宜采用直角切割；平开门窗断料宜采用45°角切割；其它类型应根据拼装方式来选用切割方式。

（2）钻孔。

铝合金门窗的框扇组装一般采用螺丝连接，因此不论是横竖杆件的组装，还是配件的固定，均需要在相应的位置钻孔。

型材钻孔，可以用小型台钻或手枪式电钻，前者由于有工作台，所以能有效保证钻孔位置的精确度；而后者是因为操作方便。

钻孔前应根据组装要求在型材上弹线定位，要求钻孔位置准确，孔径合适，不可在型材表面反复更改钻孔，因为孔一旦形成，则难以修复。

（3）组装。

将型材根据施工大样图要求通过连接件用螺丝连接组装。

铝合金门窗的组装方式有45°角对接、直角对接和垂直对接三种。

横竖杆的连接，一般采用专用的连接件或铝角，再用螺钉、螺栓或铝拉钉固定。

铝合金门窗的组装质量，应符合下列规定：①门窗装饰表面不应有明显的损伤。

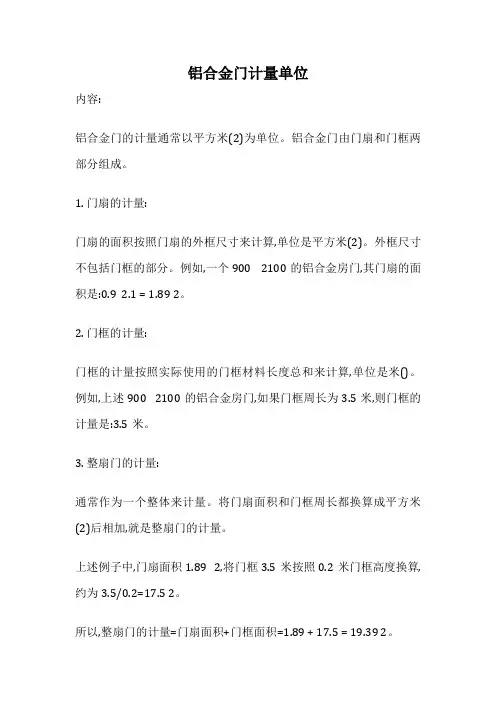

铝合金门计量单位
内容:
铝合金门的计量通常以平方米(2)为单位。

铝合金门由门扇和门框两部分组成。

1. 门扇的计量:
门扇的面积按照门扇的外框尺寸来计算,单位是平方米(2)。

外框尺寸不包括门框的部分。

例如,一个900 2100的铝合金房门,其门扇的面积是:0.9 2.1 = 1.89 2。

2. 门框的计量:
门框的计量按照实际使用的门框材料长度总和来计算,单位是米()。

例如,上述900 2100的铝合金房门,如果门框周长为3.5米,则门框的计量是:3.5米。

3. 整扇门的计量:
通常作为一个整体来计量。

将门扇面积和门框周长都换算成平方米(2)后相加,就是整扇门的计量。

上述例子中,门扇面积1.89 2,将门框3.5米按照0.2米门框高度换算,约为3.5/0.2=17.5 2。

所以,整扇门的计量=门扇面积+门框面积=1.89 + 17.5 = 19.39 2。

综上,铝合金门的计量单位通常用平方米(2),根据实际情况选择计量门扇、门框或整扇门的面积。

铝合金门窗外围加工尺寸标准
铝合金门窗在建筑中广泛使用，其加工尺寸标准对于确保门窗的质量和性能至关重要。

铝合金门窗的尺寸主要受到门窗种类的影响，因此，了解不同种类门窗的尺寸计算方法是必要的。

对于平开铝合金门窗，窗框外围尺寸的计算相对简单。

根据洞口宽度，中外比率和一定的系数进行计算，可以得出窗框外围尺寸。

计算公式为：窗框外围尺寸= 洞口宽度×(中外) × 1.4 + 0.15 ×0.6 + 0.45 ×0.5。

这个公式考虑了窗框与洞口之间的间隙以及窗框的厚度等因素，以确保门窗安装的稳定性和美观性。

相比之下，推拉铝合金门窗的尺寸计算则较为复杂。

窗框外围尺寸的计算公式为：窗框外围尺寸= 洞口宽度÷ 2 × 1.5 + 0.3 ×0.8。

这个公式考虑了推拉门窗的特点，即需要留出适当的空间以方便推拉操作。

同时，推拉门窗的洞口净空高度也有一定的要求，通常在1.5～2.0m之间，以适应不同的建筑需求。

在确定铝合金门窗的加工尺寸时，还需要考虑其他因素。

例如，窗框的厚度、玻璃的厚度和种类、密封材料的选择等都会对门窗的尺寸产生影响。

因此，在实际操作中，需要根据具体情况进行尺寸调整，以确保门窗的性能和美观度。

总之，铝合金门窗的加工尺寸标准是一个复杂的过程，需要考虑多种因素。

正确的尺寸计算和加工精度是确保门窗质量和使用寿命的关键。

在选择铝合金门窗时，了解其尺寸标准和计算方法有助于更好地选择和安装适合需求的门窗产品。

铝合金门窗做法计算公式现在的窗户基本上都是80的和70的，你说的76就是70型的，76指的是窗口截面的纵向宽度，计算公式也不是千篇一律的，70型的要看是不是国标的，80型的还要看哪个厂家出的，至于门的制作更简单了，只要用心很好做的，一下是我多年的制作经验得出的公式，供你参考吧：70型的到哪里基本都一样的，只有80的我用的可是山东临沂出的金象80和山东寿光出的鲁和8070型铝合金的下料尺寸一：没有上梁的窗户1：边框＝窗户的高度2：上下滑＝窗户的宽度―2公分3：勾光启＝边框―5.2公分4；上下方＝上下滑÷2＋0.5公分（三个扇子的见例外尺寸）5：玻璃高＝勾光启―9.3公分6：玻璃宽＝上下方-6公分（三个扇子的中间大扇子-7公分）7：纱扇子高度＝边框-5公分8：纱扇子宽度＝上下方＋1公分二：带上梁的窗户1：边框＝窗户的高度2：上.中.下＝窗户的宽度―2公分3：勾光启＝划线的数－1.2公分4：上下方＝上中下÷2＋0.55：插板.中立＝边框－划线数－7公分6：扣线横长＝径里－0.6公分7：扣线竖长＝中立.插板－1公分（扣线切角）8：玻璃高＝划线数－10.5公分（也＝勾光启－9.3公分）9：玻璃宽同上10：纱扇子高＝划线数－0.5公分11：纱扇子宽同上三：三个扇子的例外尺寸（非标料要靠自己去量和计算）1：三扇子的小扇上下方＝（下滑＋9）÷4－1.8公分2：三扇子的大扇子上下方＝（下滑＋9）÷23：小扇子的玻璃高同上4：大扇子的玻璃高同上，宽＝上下方－7公分80型铝合金的下料尺寸一：没有上梁的窗户＝1：边框高＝窗高2：上下滑＝窗户宽－3公分(鲁和的-3.5公分)3：勾光启＝边框－5.3公分4：上下方＝上下滑÷2－4.7公分（三扇子的大扇子宽＝上下滑÷2－2公分，小扇子宽＝上下滑÷4－4.7公分）5：玻璃高＝勾光启－7.6公分6：玻璃宽＝上下方－0.5公分7;纱扇子高＝边框－7.5公分8：纱扇子宽＝上下滑÷2二：带上梁的窗户1：边框＝窗高2：上中下＝窗宽－3公分（鲁和的-3.5）3：勾光启＝边框－上梁满外数－1.8公分4：上下方＝上中下÷2－4.7公分（三扇子同上）5：插板，中立＝上梁满外－7.2公分7：扣线横长＝上中下-3.8公分8：扣线竖长＝中立插板数-0.2公分9：纱扇子高里挂＝边框－上梁满外－4公分纱扇子高外挂＝边框－上梁满外－1.3公分10：纱扇子宽同上至于门的制作公式都是自己量料计算出来的，比如单扇门的上下方=门口净里数-1.2，时间长了不用计算从心里就可以记住的。

窗子铝合金材料含量表计算方法
窗子铝合金材料含量表是用于计算窗子所需铝合金材料的重量和比例的一种方法。

以下是一种常用的计算方法：
1. 确定窗子尺寸：首先需要测量窗子的长、宽和高。

将这些尺寸记录下来。

2. 计算窗子表面积：使用窗子的尺寸来计算窗子的表面积。

对于一个矩形窗子，可以使用公式：表面积 = 2 *（长 * 宽 + 长 * 高 + 宽 * 高）。

对于其他形状的窗子，可以根据具体情况选择适当的计算公式。

3. 确定铝合金材料密度：根据窗子所使用的铝合金材料的种类，可以查找到对
应的密度数值。

通常，铝合金的密度在2.2-2.8 g/cm³之间。

4. 计算铝合金材料的重量：将窗子的表面积乘以所选铝合金材料的密度即可得
到铝合金材料的重量。

公式为：重量 = 表面积 * 密度。

5. 计算铝合金材料的比例：根据窗子所需铝合金材料的比例，可以将铝合金材
料重量除以窗子的总重量得到所需铝合金材料的比例。

公式为：比例 = 铝合金材
料重量 / 窗子总重量。

通过以上的计算方法，我们可以得到窗子所需的铝合金材料的重量和比例。

这
可以帮助制造商和设计师更好地规划和控制窗子的制作过程，并确保窗子质量和性能的稳定和可靠。

铝合金窗户计算书基本参数:基本风压0.350kN/m2抗震设防烈度7度设计基本地震加速度0.10g一、门窗承受荷载计算:标高为8.9m处风荷载计算W:基本风压W=0.35 kN/m2βgz: 8.9m高处阵风系数(按B类区计算)βgz=0.89×[1+(Z/10)-0.16]=1.797μz: 8.9m高处风压高度变化系数(按B类区计算): (GB50009-2001)(2006年版)μz=(Z/10)0.32 (B类区，在10米以下按10米计算)=(10.0/10)0.32=1.000μsl:局部风压体型系数(墙面区)1、板块900.00mm×2200.00mm=1.98m2该处从属面积为：1.98m2μsl (A)=μsl(1)+[μsl(10)-μsl(1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.297} =-0.941μsl=-0.941+(-0.2)=-1.141该处局部风压体型系数μsl=1.141 风荷载标准值:Wk =βgz×μz×μsl×W(GB50009-2001)（2006年版）=1.780×1.000×1.141×0.350 =0.711 kN/m2因为Wk ≤1.0kN/m2，取Wk=1.0 kN/m2，按JGJ102-2003第5.3.2条采用。

风荷载设计值:W: 风荷载设计值(kN/m2)γw: 风荷载作用效应的分项系数：1.4按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用W=γw ×Wk=1.4×1.000=1.400kN/m22、支承结构900mm×2200mm=1.98m2该处从属面积为：1.98m2μsl (A)=μsl(1)+[μsl(10)-μsl(1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.297} =-0.941μsl=-0.941+(-0.2)=-1.141该处局部风压体型系数μsl=1.141 风荷载标准值:Wk =βgz×μz×μsl×W(GB50009-2001)（2006年版）=1.780×1.000×1.141×0.350 =0.711 kN/m2因为Wk≤1.0kN/m2，取Wk=1.0 kN/m2，按JGJ102-2003第5.3.2条采用。

铝合金门窗设计计算书拟制：日期：审核：日期：批准：日期：铝合金门窗设计计算书一、计算依据及参考资料本次设计是以我司提供的《铝合金门窗工程设计图》中的大样分格及相关的规范、标准为基础。

在计算过程中用书的排列序号来代替书名，参考资料的详细内容见后附。

二、风荷载计算1、风荷载标准值的计算风荷载标准值ωk=βzμSμZωO (资料③P24式7.1.1-1)ωk—风荷载设计标准值βZ—高度Z处的阵风系数，(资料③P44表7.5.1)μS—风荷载体型系数，取μS=0.8 (资料③P27表7.3.1)ωO—基本风压，取ωO =0.75KP a (资料③全国基本风压分布图)μz—风压高度变化系数, 取μz=1.7 （资料③P25表7.2.1）风荷载标准值计算：ωk=βzμSμZωO =1.6×0.8×1.7×0.7=1.63KP a2、风荷载设计值的计算风荷载设计值ω=ωk×ΥWΥW—风荷载分项系数，取ΥW =1.4 (资料⑥表5.4.4) 风荷载设计值为：ω=ωk×ΥW=1.63×1.4=2.28 KP a三、玻璃的选取LC0923 5mm普通玻璃校核计算玻璃最大使用尺寸为:875×1075mm玻璃种类为：普通玻璃1、校核单元玻璃面积：B：玻璃分格宽： 0.875mH：玻璃分格高： 1.075mA：玻璃板块面积： A=B×H =0.875×1.075=0.941m22、玻璃板块自重：G Ak：玻璃板块平均自重(不包括铝框)：t：玻璃板块厚度： 5mm玻璃的体积密度, 25.6 KN/m3G Ak=25.6×t/1000=25.6×5/1000=0.128kN/m23、玻璃的强度计算：校核依据：σ≤ｆg=28.000N/mm2q：玻璃所受荷载：ωk=1.63 kN/m2a：玻璃短边边长： 0.875mb：玻璃长边边长： 1.075mt：玻璃厚度：5mmψ：玻璃板面跨中弯曲系数, 按边长比a/b查出(b为长边边长) a/b=0.875/1.075=0.814查资料②表5.4.1得：ψ=0.0613σw：玻璃所受应力：σw=1.4×6×ψ×q×a2×1000/t2=1.4×6×0.0613×1.63×0.8752×1000/52=23.940 N/mm223.940N/mm2≤ｆg=28.000N/mm2玻璃的强度满足！LM1021 5mm钢化玻璃校核计算玻璃最大使用尺寸为:875×1075mm玻璃种类为：钢化玻璃1、校核单元玻璃面积：B：玻璃分格宽： 0.875mH：玻璃分格高： 1.075mA：玻璃板块面积： A=B×H =0.875×1.075=0.941m22、玻璃板块自重：G Ak：玻璃板块平均自重(不包括铝框)：t：玻璃板块厚度： 5mm玻璃的体积密度, 25.6 KN/m3G Ak=25.6×t/1000=25.6×5/1000=0.128kN/m23、玻璃的强度计算：校核依据：σ≤ｆg=84.000N/mm2q：玻璃所受荷载：ωk=1.63 kN/m2a：玻璃短边边长： 0.875mb：玻璃长边边长： 1.075mt：玻璃厚度：5mmψ：玻璃板面跨中弯曲系数, 按边长比a/b查出(b为长边边长) a/b=0.875/1.075=0.814查资料②表5.4.1得：ψ=0.0613σw：玻璃所受应力：σw=1.4×6×ψ×q×a2×1000/t2=1.4×6×0.0613×1.63×0.8752×1000/52=23.940 N/mm223.940N/mm2≤ｆg=84.000N/mm2玻璃的强度满足！四、门窗主要受力构件计算LM6519 受力构件计算（1）风荷载作用下受力构件内力的计算W k:风荷载标准值: q=1.63kN/m2M w:风荷载作用下受力构件的总弯矩标准值(kN·m)Q w:风荷载作用下受力构件的总剪力标准值(kN)L:受力构件受荷单元跨度: L=2.250(m)W1:受力构件第一受荷单元宽:W1=1.000(m)W2:受力构件第二受荷单元宽:W2=1.000(m)M1:受力构件在第一受荷单元作用下的弯矩(kN·m)M2:受力构件在第二受荷单元作用下的弯矩(kN·m)Q1: 受力构件在第一受荷单元作用下的剪力(kN)Q2: 受力构件在第二受荷单元作用下的剪力(kN)B受力构件在第一受荷单元作用下的内力计算:Q1=q×W1×L/4 =1.63×1.000×2.250/4 =0.917 kN.M1=q×W1×L^2/16 =1.63×1.000×2.2502/16=0.516kN.m受力构件在第二受荷单元作用下的内力计算:Q2=q×W2×L/4=1.63×1.000×2.250/4 =0.917 kN.M2=q×W2×L^2/16=1.63×1.000×2.2502/16=0.516kN.m受力构件总内力计算:Q w=Q1＋Q2=0.917＋0.917=1.834kNM w=M1+M2=0.516＋0.516=1.032kN.m（2）杆件抗弯矩预选值的计算(cm3)W: 杆件抗弯矩预选值(cm3)W=1.4×Mw×103/84.2=1.4×1.032×103/84.2 =17.153cm3（3）杆件惯性矩预选值的计算(cm3)根据挠度计算公式：μmax = 5qL4 /（384EI）(资料②P494表5-31) 其中线荷载计算值：q k =（W1+W2）wk/2 (资料②P494) 装单层玻璃时，型材允许挠度：μmax< 1 /120，且绝对挠度不大于15mm（资料③）则有：5awkL4 /（2x384EI）<L/120E-铝合金型材的弹性模量，E=0.7×105I≥5×120（W1+W2）wkL3 /（2×384E）=40.34 cm4（4）选用型材的截面特性:选用型材截面如图:铝型材强度设计值: 84.200N/mm2铝型材弹性模量: E=7.0×10^4N/cm2铝型材的X轴惯性矩: I x= 28.613cm4截面面积: A= 4.307cm2加入71×4的加强钢板X轴惯性矩: I x=11.071cm4截面面积: A=2.84cm2组合后的X轴惯性矩: I x=61.826cm4组合后的X轴抵抗矩: W x=17.665cm3型材计算校核处壁厚: t=2.000mm型材截面面积矩: Ss= 4.792cm3（5）型材的强度计算:校核依据: 1.4M w/W≤ｆa=84.200N/mm^2σ=1.4×M w×103/W x =1.4×0.962×103/17.665 =76.24N/mm276.24N/mm2≤ｆa=84.200N/mm^2杆件强度可以满足!（6）杆件抗剪计算:校核依据: τmax≤[τ]=48.900N/mm2Q w:风荷载作用下剪力标准值(kN)Q:风荷载作用下剪力设计值(kN)Q=1.4×Q w=1.4×1.834 =2.568kN（7）杆件剪应力:τ: 杆件剪应力:Ss: 杆件型材截面面积矩: 4.792cm3I x: 杆件型材截面惯性矩: 61.826cm4t: 杆件壁厚: 2.000mmτ=Q×Ss×100/Ix/t =2.568×4.792×100/61.826/2.000 =9.952N/mm29.952N/mm2≤48.900N/mm2杆件抗剪强度可以满足!（8）杆件刚度的计算:校核依据:Umax≤[U]=15mm 且Umax≤L/120U:杆件最大挠度(mm)U1:受力构件在第一受荷单元作用下的最大挠度(mm)U2:受力构件在第二受荷单元作用下的最大挠度(mm)U1=5×q×W1×L4×103/(2×384×E×I)=5×1.63×1.000×2.2504×103/(2×384×0.7×61.826)=6.117mmU2=5×q×W1×L4×103/(2×384×E×I)=5×1.63×1.000×2.2504×103/(2×384×0.7×61.826)=6.117mm杆件最大挠度:U=U1+U2 =6.117＋6.117=12.234mm12.234mm <15mmD u: 相对挠度值:杆件长度:2.250mD u=U/2.250/1000 =12.234/2250 =1/185<1/120挠度满足要求!附：参考资料1、《铝合金门窗工程设计、施工及验收规范》 DBJ 15-30-20022、《玻璃幕墙工程技术规范应用手册》中国建筑工业出版社3、《建筑结构荷载规范》 GB 5009-20014、《机械设计手册》机械工业出版社5、《建筑玻璃应用技术规程》 JGJ 113-20036、《玻璃幕墙工程技术规范》 JGJ 102-2003。

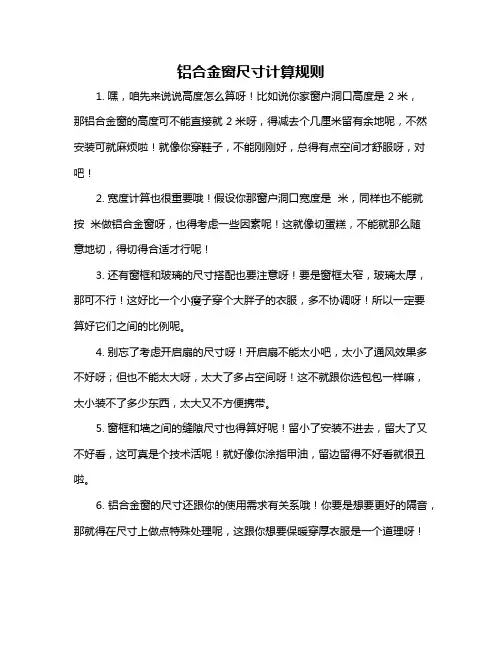

铝合金窗尺寸计算规则
1. 嘿，咱先来说说高度怎么算呀！比如说你家窗户洞口高度是 2 米，
那铝合金窗的高度可不能直接就 2 米呀，得减去个几厘米留有余地呢，不然安装可就麻烦啦！就像你穿鞋子，不能刚刚好，总得有点空间才舒服呀，对吧！
2. 宽度计算也很重要哦！假设你那窗户洞口宽度是米，同样也不能就按米做铝合金窗呀，也得考虑一些因素呢！这就像切蛋糕，不能就那么随
意地切，得切得合适才行呢！
3. 还有窗框和玻璃的尺寸搭配也要注意呀！要是窗框太窄，玻璃太厚，那可不行！这好比一个小瘦子穿个大胖子的衣服，多不协调呀！所以一定要算好它们之间的比例呢。

4. 别忘了考虑开启扇的尺寸呀！开启扇不能太小吧，太小了通风效果多不好呀；但也不能太大呀，太大了多占空间呀！这不就跟你选包包一样嘛，太小装不了多少东西，太大又不方便携带。

5. 窗框和墙之间的缝隙尺寸也得算好呢！留小了安装不进去，留大了又不好看，这可真是个技术活呢！就好像你涂指甲油，留边留得不好看就很丑啦。

6. 铝合金窗的尺寸还跟你的使用需求有关系哦！你要是想要更好的隔音，那就得在尺寸上做点特殊处理呢，这跟你想要保暖穿厚衣服是一个道理呀！
7. 每个人家里的情况都不一样呀，所以尺寸计算可不能马虎呢！要是算错了，那不是浪费钱又麻烦嘛！这就好像你出门穿错衣服一样闹心呀！
8. 还有呀，不同款式的铝合金窗尺寸计算也有点不一样哦！可别都当成一样的来算呀，这就跟不同款式的衣服尺码可能不同是一个道理呢！
9. 总之，铝合金窗尺寸计算真的很重要呀，一定要认真对待，算得精准才行呢！这样才能安装出合适又好用的窗户呀！。

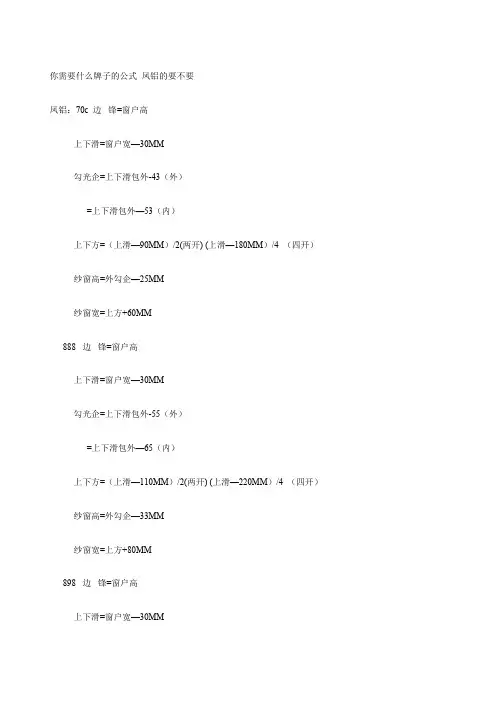

你需要什么牌子的公式凤铝的要不要凤铝：70c 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-43（外）=上下滑包外—53（内）上下方=（上滑—90MM）/2(两开) (上滑—180MM）/4 （四开）纱窗高=外勾企—25MM纱窗宽=上方+60MM888 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-55（外）=上下滑包外—65（内）上下方=（上滑—110MM）/2(两开) (上滑—220MM）/4 （四开）纱窗高=外勾企—33MM纱窗宽=上方+80MM898 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-55（外）=上下滑包外—65（内）上下方=（上滑—95MM）/2(两开) (上滑—190MM）/4 （四开）纱窗高=内勾企纱窗宽=上方+60MM如何制作铝合金窗户(1)断料。

断料，又称“下料”，是铝合金门窗制作的第一道工序，也是关键的工序。

断料主要使用切割设备，材料长度应根据设计要求并参考门窗施工大样图来确定，要求切割准确；否则，门窗的方正难以保证，断料尺寸误差值应控制在2mm范围内。

一般来说，推拉门窗断料宜采用直角切割；平开门窗断料宜采用45°角切割；其它类型应根据拼装方式来选用切割方式。

(2)钻孔。

铝合金门窗的框扇组装一般采用螺丝连接，因此不论是横竖杆件的组装，还是配件的固定，均需要在相应的位置钻孔。

型材钻孔，可以用小型台钻或手枪式电钻，前者由于有工作台，所以能有效保证钻孔位置的精确度；而后者是因为操作方便。

钻孔前应根据组装要求在型材上弹线定位，要求钻孔位置准确，孔径合适，不可在型材表面反复更改钻孔，因为孔一旦形成，则难以修复。

(3)组装。

将型材根据施工大样图要求通过连接件用螺丝连接组装。

铝合金门窗的组装方式有45°角对接、直角对接和垂直对接三种。

横竖杆的连接，一般采用专用的连接件或铝角，再用螺钉、螺栓或铝拉钉固定。

铝合金门窗的组装质量，应符合下列规定：①门窗装饰表面不应有明显的损伤。

铝合金门窗做法计算公式现在的窗户基本上都是80的和70的，你说的76就是70型的，76指的是窗口截面的纵向宽度，计算公式也不是千篇一律的，70型的要看是不是国标的，80型的还要看哪个厂家出的，至于门的制作更简单了，只要用心很好做的，一下是我多年的制作经验得出的公式，供你参考吧：70型的到哪里基本都一样的，只有80的我用的可是山东临沂出的金象80和山东寿光出的鲁和8070型铝合金的下料尺寸一：没有上梁的窗户1：边框＝窗户的高度2：上下滑＝窗户的宽度―2公分3：勾光启＝边框―5.2公分4；上下方＝上下滑÷2＋0.5公分（三个扇子的见例外尺寸）5：玻璃高＝勾光启―9.3公分6：玻璃宽＝上下方-6公分（三个扇子的中间大扇子-7公分）7：纱扇子高度＝边框-5公分8：纱扇子宽度＝上下方＋1公分二：带上梁的窗户1：边框＝窗户的高度2：上.中.下＝窗户的宽度―2公分3：勾光启＝划线的数－1.2公分4：上下方＝上中下÷2＋0.55：插板.中立＝边框－划线数－7公分6：扣线横长＝径里－0.6公分7：扣线竖长＝中立.插板－1公分（扣线切角）8：玻璃高＝划线数－10.5公分（也＝勾光启－9.3公分）9：玻璃宽同上10：纱扇子高＝划线数－0.5公分11：纱扇子宽同上三：三个扇子的例外尺寸（非标料要靠自己去量和计算）1：三扇子的小扇上下方＝（下滑＋9）÷4－1.8公分2：三扇子的大扇子上下方＝（下滑＋9）÷23：小扇子的玻璃高同上4：大扇子的玻璃高同上，宽＝上下方－7公分80型铝合金的下料尺寸一：没有上梁的窗户＝1：边框高＝窗高2：上下滑＝窗户宽－3公分(鲁和的-3.5公分)3：勾光启＝边框－5.3公分4：上下方＝上下滑÷2－4.7公分（三扇子的大扇子宽＝上下滑÷2－2公分，小扇子宽＝上下滑÷4－4.7公分）5：玻璃高＝勾光启－7.6公分6：玻璃宽＝上下方－0.5公分7;纱扇子高＝边框－7.5公分8：纱扇子宽＝上下滑÷2二：带上梁的窗户1：边框＝窗高2：上中下＝窗宽－3公分（鲁和的-3.5）3：勾光启＝边框－上梁满外数－1.8公分4：上下方＝上中下÷2－4.7公分（三扇子同上）5：插板，中立＝上梁满外－7.2公分7：扣线横长＝上中下-3.8公分8：扣线竖长＝中立插板数-0.2公分9：纱扇子高里挂＝边框－上梁满外－4公分纱扇子高外挂＝边框－上梁满外－1.3公分10：纱扇子宽同上至于门的制作公式都是自己量料计算出来的，比如单扇门的上下方=门口净里数-1.2，时间长了不用计算从心里就可以记住的。

你需要什么牌子的公式凤铝的要不要凤铝：70c 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-43（外）=上下滑包外—53（内）上下方=（上滑—90MM）/2(两开) (上滑—180MM）/4 （四开）纱窗高=外勾企—25MM纱窗宽=上方+60MM888 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-55（外）=上下滑包外—65（内）上下方=（上滑—110MM）/2(两开) (上滑—220MM）/4 （四开）纱窗高=外勾企—33MM纱窗宽=上方+80MM898 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-55（外）=上下滑包外—65（内）上下方=（上滑—95MM）/2(两开) (上滑—190MM）/4 （四开）纱窗高=内勾企纱窗宽=上方+60MM如何制作铝合金窗户(1)断料。

断料，又称“下料”，是铝合金门窗制作的第一道工序，也是关键的工序。

断料主要使用切割设备，材料长度应根据设计要求并参考门窗施工大样图来确定，要求切割准确；否则，门窗的方正难以保证，断料尺寸误差值应控制在2mm范围内。

一般来说，推拉门窗断料宜采用直角切割；平开门窗断料宜采用45°角切割；其它类型应根据拼装方式来选用切割方式。

(2)钻孔。

铝合金门窗的框扇组装一般采用螺丝连接，因此不论是横竖杆件的组装，还是配件的固定，均需要在相应的位置钻孔。

型材钻孔，可以用小型台钻或手枪式电钻，前者由于有工作台，所以能有效保证钻孔位置的精确度；而后者是因为操作方便。

钻孔前应根据组装要求在型材上弹线定位，要求钻孔位置准确，孔径合适，不可在型材表面反复更改钻孔，因为孔一旦形成，则难以修复。

(3)组装。

将型材根据施工大样图要求通过连接件用螺丝连接组装。

铝合金门窗的组装方式有45°角对接、直角对接和垂直对接三种。

横竖杆的连接，一般采用专用的连接件或铝角，再用螺钉、螺栓或铝拉钉固定。

铝合金门窗的组装质量，应符合下列规定：①门窗装饰表面不应有明显的损伤。

铝合金门窗设计计算书设计:校对:审核:批准:三月目录1 计算引用的规范、标准及资料...................................................................................................... 错误!未定义书签。

1.1 门窗及相关设计规范: (1)1.2 建筑设计规范: (1)1.3 铝材规范: (2)1.4 玻璃规范: (2)1.5 钢材规范: (2)1.6 胶类及密封材料规范: (3)1.7 门窗及五金件规范: (3)1.8 相关物理性能等级测试方法: (4)1.9 《建筑结构静力计算手册》(第二版) ............................................................................. 错误!未定义书签。

1.10 土建图纸: (5)2 基本参数 ............................................................................................................................................... 错误!未定义书签。

2.1 门窗所在地区 ......................................................................................................................... 错误!未定义书签。

2.2 地面粗糙度分类等级............................................................................................................ 错误!未定义书签。

100系列门窗铝合金重量计算公式1. 基本原理。

- 首先要知道铝合金的密度，一般铝合金的密度约为2.7g/cm³。

- 对于100系列门窗铝合金，我们需要计算其型材的体积，然后根据密度来计算重量。

2. 体积计算。

- 100系列门窗铝合金型材一般为各种形状的长条状。

如果型材的截面形状是规则的（如矩形、圆形等），计算就相对简单。

- 对于矩形截面的型材：- 假设型材的长度为L（单位：米），截面的宽度为a（单位：厘米），高度为b （单位：厘米）。

- 先将长度单位换算为厘米，因为1米 = 100厘米，所以L米换算后为100L厘米。

- 型材的体积V = 截面面积×长度，截面面积S = a×b（单位：平方厘米），那么体积V=a×b×100L（单位：立方厘米）。

- 对于圆形截面的型材：- 假设圆形截面的半径为r（单位：厘米），长度为L（单位：米）。

- 同样将长度L换算为100L厘米。

- 圆形截面面积S = πr²（单位：平方厘米），型材体积V = πr²×100L（单位：立方厘米）。

3. 重量计算。

- 根据公式：重量 = 密度×体积。

- 已知铝合金密度ρ = 2.7g/cm³。

- 对于矩形截面型材，重量W = 2.7×a×b×100L（单位：克），如果要换算为千克，则W = 2.7×a×b×100L÷1000（单位：千克）。

- 对于圆形截面型材，重量W = 2.7×πr²×100L（单位：克），换算为千克为W = 2.7×πr²×100L÷1000（单位：千克）。

- 如果型材的截面形状不规则，我们可以采用分割法或者排水法（排水法适用于测量小体积不规则物体，这里主要是分割法）。

将不规则的截面形状分割成多个规则的形状（如三角形、矩形等），分别计算它们的面积，然后求和得到总的截面面积，再按照上述体积和重量计算方法进行计算。

门窗铝材的计算公式门窗铝材是指用铝合金材料制造的门窗产品，具有轻质、耐腐蚀、强度高等特点，因此在建筑行业中得到了广泛应用。

在门窗铝材的设计和制造过程中，需要进行一系列的计算和分析，以确保产品的质量和安全性。

本文将介绍门窗铝材的计算公式及其应用。

1. 抗风压计算公式。

在门窗设计中，抗风压是一个重要的考量因素。

抗风压计算公式可以帮助设计师确定门窗的抗风能力，以确保产品在恶劣天气条件下的安全性。

抗风压计算公式如下：P = 0.6CfV²S。

其中，P表示门窗的抗风压，Cf表示风压系数，V表示风速，S表示门窗的有效面积。

通过这个公式，设计师可以根据当地的气候条件和建筑物的高度等因素，确定门窗所需的抗风能力，从而选择合适的铝材型号和厚度。

2. 荷载计算公式。

在门窗的设计中，还需要考虑门窗本身所承受的荷载，包括自重荷载、风荷载、雨荷载等。

荷载计算公式可以帮助设计师确定门窗的结构强度和稳定性，以确保产品在使用过程中不会发生变形或破坏。

荷载计算公式如下：F = P + G。

其中，F表示门窗的荷载，P表示风荷载，G表示自重荷载。

通过这个公式，设计师可以根据门窗的尺寸和材料，确定门窗的结构强度和稳定性，从而选择合适的铝材型号和截面尺寸。

3. 热传导计算公式。

门窗的热传导特性对建筑物的能耗和舒适性有着重要影响。

热传导计算公式可以帮助设计师确定门窗的隔热性能，以确保建筑物在冬季保持温暖，在夏季保持凉爽。

热传导计算公式如下：Q = kAΔT/L。

其中，Q表示门窗的热传导量，k表示材料的热传导系数，A表示门窗的表面积，ΔT表示温度差，L表示门窗的厚度。

通过这个公式，设计师可以根据当地的气候条件和建筑物的使用要求，确定门窗的隔热性能，从而选择合适的铝材型号和结构设计。

4. 施工成本计算公式。

在门窗的设计和制造过程中，还需要考虑施工成本。

施工成本计算公式可以帮助设计师确定门窗的制造成本和安装成本，以确保产品在市场上具有竞争力。
