板配筋图解目录一、板的计算原则二、现浇板设计三、板的配筋要求1、底部钢筋2、支座负筋3、分布筋四、绘制板配筋图1、制图要求2、PKPM板配筋计算数据的含义3、数据处理示例4、板配筋示例一、板的计算原则1、只有两对边支承的板应按单向板计算;2、四边支承的板应按下列规定计算(混规9.1.1) :1)当长边与短边长度之比不大于2.0时,应按双向板计算;2)当长边与短边长度之比大于2.0,但小于3.0时,宜按双向板计算;3)当长边与短边长度之比不小于3.0时,宜按沿短边方向受力的单向板计算,并应沿长边方向布置构造钢筋。
二 现浇板设计1、现浇楼盖的混凝土强度等级不宜低于C25、不宜高于C40。
(采用强度等级400MPa及以上的钢筋时,混凝土强度等级不应低于C25。
)(混规4.1.2)板柱结构、板柱-剪力墙结构的混凝土强度等级,对于板不应低于C20,对于柱、墙承重构件是不宜低于C30注意:不应与不宜2、当楼板平面比较狭长、有较大的凹入和开洞而使楼板有较大削弱时,应在设计中考虑楼板削弱产生的不利影响。
楼面凹入或开洞尺寸不宜大于楼面宽度的一半;楼板开洞总面积不宜超过楼面面积的30%;在扣除凹入或开洞后,楼板在任一方向的最小净宽度不宜小于5m,且开洞后每一边的楼板净宽度不应小于2m。
(抗规3.4.3)板上的孔洞应预留,当孔洞尺寸不大于300时,将板内钢筋绕过洞边,不得切断;当孔洞尺寸大于300时,除图中注明外,均应设置补强钢筋。
我们公司统一规定楼面开大洞位置,薄弱部位板厚可增加,悬挑阳台板不得加厚3、板厚:双向板取大于等于1/40板短跨净距且不小于100,单向板取1/30板短跨左右。
在实际工程上,我们公司规定一般板厚取板跨1/35,荷载较大板(空中花园、露台、屋面)取1/33。
当考虑穿电线管时板厚≥100。
4、房屋的顶层、结构转换层、平面复杂或开洞过大的楼层、作为上部结构嵌固部位的地下室楼层应采用现浇楼盖结构。
一般楼层现浇楼板厚度不宜小于100mm,当板内预埋暗管时不宜小100mm;顶层楼板厚度不宜小于120mm,宜双层双向配筋;普通地下室顶板厚度不宜小于160mm;作为上部结构嵌固部位的地下室楼层的顶楼盖应采用梁板结构,楼板厚度不宜小于180mm,混凝土强度等级不宜低于C30,应采用双层双向配筋,且每层每个方向的配筋率不宜小于0.25%。

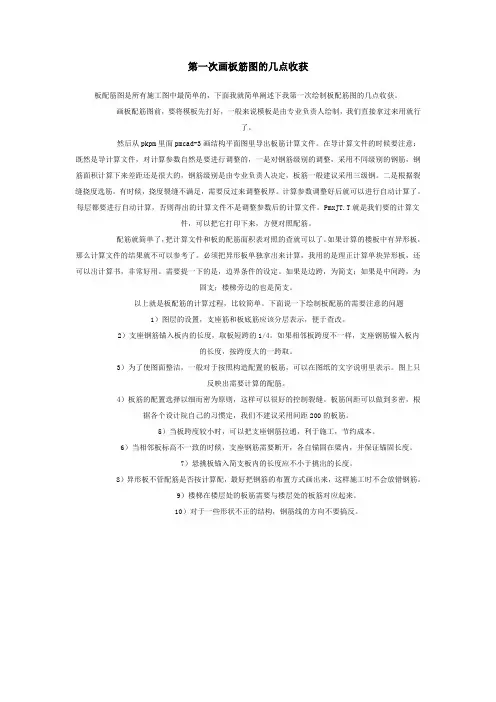

第一次画板筋图的几点收获板配筋图是所有施工图中最简单的,下面我就简单阐述下我第一次绘制板配筋图的几点收获。
画板配筋图前,要将模板先打好,一般来说模板是由专业负责人绘制,我们直接拿过来用就行了。
然后从pkpm里面pmcad-3画结构平面图里导出板筋计算文件。
在导计算文件的时候要注意:既然是导计算文件,对计算参数自然是要进行调整的,一是对钢筋级别的调整,采用不同级别的钢筋,钢筋面积计算下来差距还是很大的,钢筋级别是由专业负责人决定,板筋一般建议采用三级钢。
二是根据裂缝挠度选筋。
有时候,挠度裂缝不满足,需要反过来调整板厚。
计算参数调整好后就可以进行自动计算了。
每层都要进行自动计算,否则得出的计算文件不是调整参数后的计算文件。
PmxJT.T就是我们要的计算文件,可以把它打印下来,方便对照配筋。
配筋就简单了,把计算文件和板的配筋面积表对照的查就可以了。
如果计算的楼板中有异形板,那么计算文件的结果就不可以参考了。
必须把异形板单独拿出来计算,我用的是理正计算单块异形板,还可以出计算书,非常好用。
需要提一下的是,边界条件的设定。
如果是边跨,为简支;如果是中间跨,为固支;楼梯旁边的也是简支。
以上就是板配筋的计算过程,比较简单。

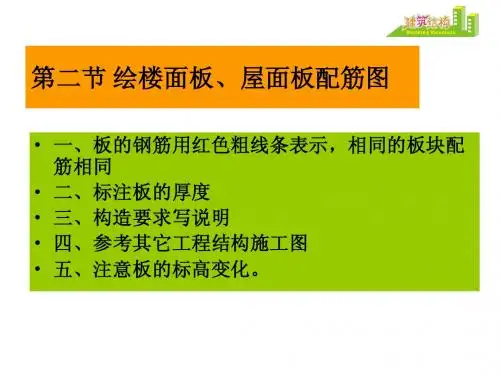

下面说一下绘制板配筋的需要注意的问题1)图层的设置,支座筋和板底筋应该分层表示,便于查改。
2)支座钢筋锚入板内的长度,取板短跨的1/4。
如果相邻板跨度不一样,支座钢筋锚入板内的长度,按跨度大的一跨取。
3)为了使图面整洁,一般对于按照构造配置的板筋,可以在图纸的文字说明里表示。
图上只反映出需要计算的配筋。
4)板筋的配置选择以细而密为原则,这样可以很好的控制裂缝。
板筋间距可以做到多密,根据各个设计院自己的习惯定,我们不建议采用间距200的板筋。
5)当板跨度较小时,可以把支座钢筋拉通,利于施工,节约成本。
6)当相邻板标高不一致的时候,支座钢筋需要断开,各自锚固在梁内,并保证锚固长度。
7)悬挑板锚入简支板内的长度应不小于挑出的长度。

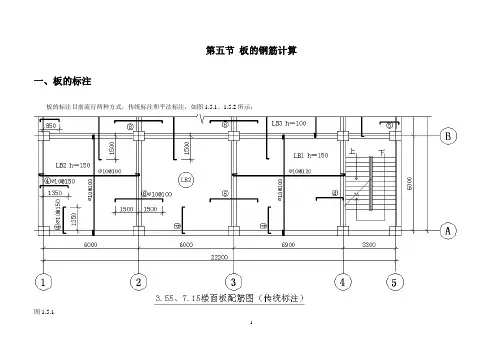

第五节板的钢筋计算一、板的标注板的标注目前流行两种方式,传统标注和平法标注,如图1.5.1、1.5.2所示:图1.5.1图1.5.2平法标注和传统标注区别如表1.5.1所示表1.5.1:平法标注和传统标注的区别二、板要计算哪些钢筋量板要计算的钢筋量如图1.5.3所示:图1.5.3三、板的钢筋计算原理(一)、板下部钢筋1、x方向(1)、长度计算1)、长度公式文字简捷描述板底筋配置示意图如图1.5.4所示:图1.5.4从图1.5.4我们很容易看出,底筋x方向长度公式文字描述如表1.5.1 表1.5.1:底筋x方向长度公式文字描述1)、将常用数据代入文字描述公式其实在实际工程中,底筋伸入支座内长度有多种情况,如图1.5.5所示:图1.5.5根据图1.5.5我们可以推导出x方向底筋的长度计算公式如表1.5.2(2)、根数计算底筋x方向的根数和第一根钢筋的起步距离以及布筋间距有很大的关系,起步距离可能有多种情况发生,图1.5.6和1.5.7分别从平面和剖面角度去解释起步距离和布筋间距。
图1.5.6图1.5.7根据图1.5.5和1.5.6我们推导出板下部筋x方向根据计算公式如表1.5.32、y方向底筋y方向长度和根数的计算方法和x方向相同。
(二)、板上部钢筋1、x方向(1)、支座负筋1)、长度a、长度公式文字简捷描述板支座负筋的示意图如图1.5.8所示:图1.5.8根据图1.5.8我们推导出板支座负筋长度文字描述如表1.5.4b、将常用数据代入文字描述公式将规范和常用数据代入图1.5.8可得图1.5.9图1.5.9根据图1.5.9我们可以推导出板的支座负筋的长度计算公式如表1.5.5、1.5.6表1.5.6:板中间支座负筋长度计算公式表1)、根数板支座负筋的根数计算如图1.5.10、1.5.11所示:图1.5.10,图1.5.11根据图1.5.10和1.5.11我们推导出板支座负筋的根数计算公式如表1.5.7(2)、支座负筋的分布筋(y方向)1)、长度在实际工作中,支座负筋分布筋的长度有多种计算方式,这里介绍三种长度计算方法。

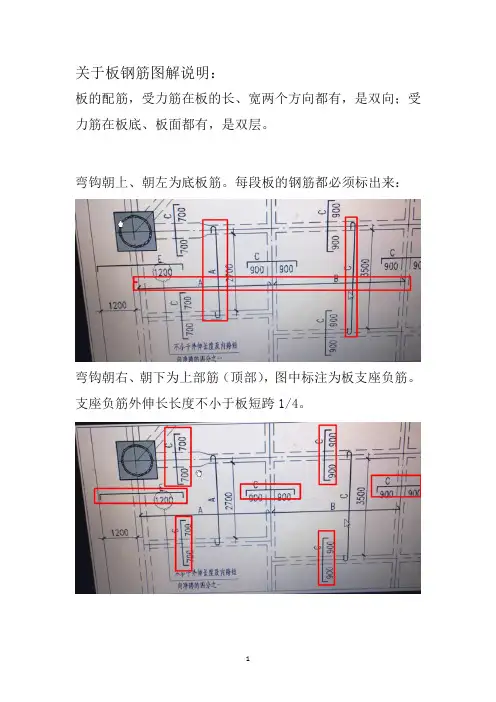

关于板钢筋图解说明:
板的配筋,受力筋在板的长、宽两个方向都有,是双向;受力筋在板底、板面都有,是双层。
弯钩朝上、朝左为底板筋。
每段板的钢筋都必须标出来:
弯钩朝右、朝下为上部筋(顶部),图中标注为板支座负筋。
支座负筋外伸长长度不小于板短跨1/4。
这也可以是板的上部钢筋,而不是支座负筋:
注意:对于底板筋和顶部筋横向跟纵向那个放上边那个放下边:
解答:对于底板筋:短向钢筋在上,长向钢筋在下,通常是根据底部单位面积多的在下。
因为最底部收到拉力最大,所以长向钢筋单位面积多放在下边抵抗拉力。
欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习资料等等
打造全网一站式需求。

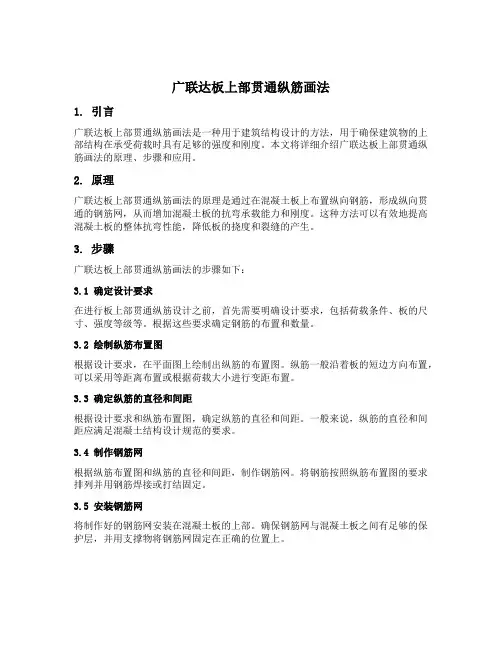

广联达板上部贯通纵筋画法1. 引言广联达板上部贯通纵筋画法是一种用于建筑结构设计的方法,用于确保建筑物的上部结构在承受荷载时具有足够的强度和刚度。
本文将详细介绍广联达板上部贯通纵筋画法的原理、步骤和应用。
2. 原理广联达板上部贯通纵筋画法的原理是通过在混凝土板上布置纵向钢筋,形成纵向贯通的钢筋网,从而增加混凝土板的抗弯承载能力和刚度。
这种方法可以有效地提高混凝土板的整体抗弯性能,降低板的挠度和裂缝的产生。
3. 步骤广联达板上部贯通纵筋画法的步骤如下:3.1 确定设计要求在进行板上部贯通纵筋设计之前,首先需要明确设计要求,包括荷载条件、板的尺寸、强度等级等。
根据这些要求确定钢筋的布置和数量。
3.2 绘制纵筋布置图根据设计要求,在平面图上绘制出纵筋的布置图。
纵筋一般沿着板的短边方向布置,可以采用等距离布置或根据荷载大小进行变距布置。
3.3 确定纵筋的直径和间距根据设计要求和纵筋布置图,确定纵筋的直径和间距。
一般来说,纵筋的直径和间距应满足混凝土结构设计规范的要求。
3.4 制作钢筋网根据纵筋布置图和纵筋的直径和间距,制作钢筋网。
将钢筋按照纵筋布置图的要求排列并用钢筋焊接或打结固定。
3.5 安装钢筋网将制作好的钢筋网安装在混凝土板的上部。
确保钢筋网与混凝土板之间有足够的保护层,并用支撑物将钢筋网固定在正确的位置上。
3.6 浇筑混凝土在安装好钢筋网后,进行混凝土的浇筑工作。
将混凝土均匀地倒入板的上部,确保钢筋网被完全包覆并且混凝土充分密实。
3.7 养护在混凝土浇筑完成后,进行养护工作。
根据混凝土的强度等级和养护要求,进行适当的养护措施,以确保混凝土的强度和耐久性。
4. 应用广联达板上部贯通纵筋画法适用于各种类型的混凝土板,特别是大跨度的板。
它可以用于建筑物的楼板、屋面板、桥梁板等结构中,以提高结构的承载能力和刚度。
5. 结论广联达板上部贯通纵筋画法是一种有效的增强混凝土板抗弯性能的方法。
通过正确地设计和施工,可以显著提高结构的承载能力和刚度,确保建筑物的安全性和稳定性。
