数字信号在不同时钟域间同步

异步时钟数据同步方法异步时钟数据同步是指在不同状态、速率或时钟域的两个电子设备之间传输数据时，确保数据的正确性和同步性。

因为不同的状态、速率或时钟域可能导致数据传输的不同步，容易引发数据错误或丢失。

为了解决这个问题，可以采用以下几种方法进行异步时钟数据同步。

1. 同步异步转换器（Synchronizer）：同步异步转换器是常用的一种方法，它可以将两个不同时钟域的信号之间建立同步关系。

通常，一个同步异步转换器由两级触发器（Flip-flop）构成。

第一级触发器根据初始时钟域的时钟信号进行触发，而第二级触发器根据目标时钟域的时钟信号进行触发。

这样，可以确保在目标时钟域接收到正确同步的数据。

2. 异步FIFO（First-In-First-Out）：异步FIFO是一种具有先进先出功能的存储器，可以在不同时钟域之间传输和同步数据。

异步FIFO通常包括读指针和写指针，用于控制数据的读写和同步。

读指针和写指针的控制逻辑可以根据不同时钟域的时钟信号进行同步，保证数据的正确传输。

3.异步协议：异步协议是一种用于处理异步时钟数据传输的特殊协议。

异步协议通常包括一些额外的控制信号和状态机，用于保证数据的正确传输和同步。

异步协议可以根据不同时钟域的时钟信号进行同步，并且可以在传输数据之前进行握手、校验和错误处理。

4.异步握手协议：异步握手协议是一种用于在异步时钟数据传输中进行数据同步的协议。

异步握手协议通常包括一些额外的控制信号和状态机，用于确保数据的正确传输和同步。

异步握手协议可以根据不同时钟域的时钟信号进行同步，并且可以在传输数据之前进行握手、确认和错误处理。

5.异步串行通信接口：异步串行通信接口是一种用于在不同时钟域之间进行数据传输的接口。

异步串行通信接口通常包括一些特殊的编码和解码技术，用于确保在不同时钟域之间传输的数据的正确性和同步性。

异步串行通信接口可以根据不同时钟域的时钟信号进行同步，并且可以在传输数据之前进行握手、校验和错误处理。

数字信号处理器设计中的时钟同步技术数字信号处理器设计中的时钟同步技术在整个系统中起着非常重要的作用。

时钟同步技术是指在数字信号处理器系统中，各个模块之间的时钟频率是相同的，以确保数据的准确传输和处理。

在数字信号处理器设计中，时钟同步技术是必不可少的，下面我们来详细讨论一下时钟同步技术在数字信号处理器设计中的重要性及实现方法。

首先，时钟同步技术的重要性不言而喻。

在数字信号处理器系统中，各个模块需要按照相同的时钟频率进行工作，才能保证数据在传输过程中的准确性和一致性。

如果各个模块之间的时钟频率不同，就会导致数据丢失或者传输错误，影响整个系统的性能和稳定性。

因此，时钟同步技术在数字信号处理器设计中是非常重要的一环。

那么，时钟同步技术在数字信号处理器设计中是如何实现的呢？常见的时钟同步技术包括外部时钟同步和内部时钟同步两种方式。

外部时钟同步是指通过外部时钟源来提供整个系统的时钟信号，各个模块通过外部时钟源同步自身的时钟频率，从而实现时钟同步。

这种方式能够确保整个系统的时钟信号稳定可靠，但对外部时钟源的稳定性要求较高。

另一种常见的时钟同步技术是内部时钟同步。

内部时钟同步是指系统内部的一个模块作为时钟源，负责为整个系统提供时钟信号，各个模块以该模块为参照进行时钟同步。

这种方式相对于外部时钟同步来说，能够减少对外部时钟源的依赖，提高系统的稳定性和可靠性。

除了外部时钟同步和内部时钟同步，还有一些其他的时钟同步技术，比如基于相位锁定环（PLL）的时钟同步技术。

PLL 是一种常用的时钟同步技术，通过对输入时钟信号的频率和相位进行控制，生成一个稳定的、与输入信号同频率的时钟信号，用来给整个系统提供时钟源。

PLL 技术在数字信号处理器设计中得到了广泛应用，能够有效地实现时钟同步。

总的来说，时钟同步技术在数字信号处理器设计中至关重要，它直接影响着系统的性能和稳定性。

设计者需要根据系统的实际需求选择适合的时钟同步技术，并合理设计时钟同步电路，以确保系统的正常运行。

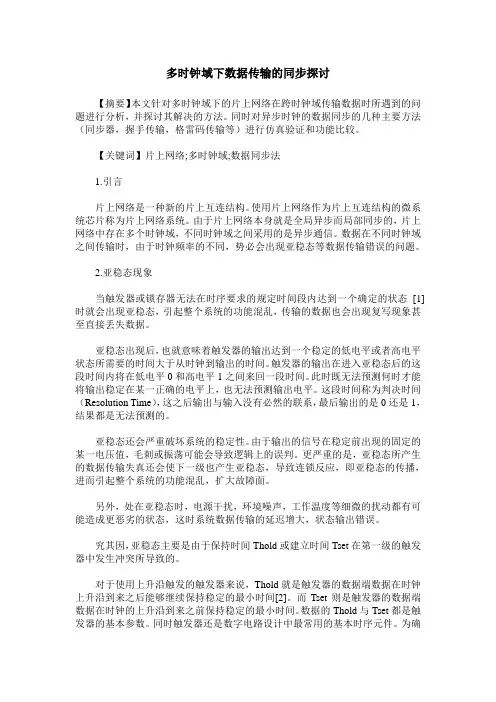

多时钟域下数据传输的同步探讨【摘要】本文针对多时钟域下的片上网络在跨时钟域传输数据时所遇到的问题进行分析，并探讨其解决的方法。

同时对异步时钟的数据同步的几种主要方法（同步器，握手传输，格雷码传输等）进行仿真验证和功能比较。

【关键词】片上网络;多时钟域;数据同步法1.引言片上网络是一种新的片上互连结构。

使用片上网络作为片上互连结构的微系统芯片称为片上网络系统。

由于片上网络本身就是全局异步而局部同步的，片上网络中存在多个时钟域，不同时钟域之间采用的是异步通信。

数据在不同时钟域之间传输时，由于时钟频率的不同，势必会出现亚稳态等数据传输错误的问题。

2.亚稳态现象当触发器或锁存器无法在时序要求的规定时间段内达到一个确定的状态[1]时就会出现亚稳态，引起整个系统的功能混乱，传输的数据也会出现复写现象甚至直接丢失数据。

亚稳态出现后，也就意味着触发器的输出达到一个稳定的低电平或者高电平状态所需要的时间大于从时钟到输出的时间。

触发器的输出在进入亚稳态后的这段时间内将在低电平0和高电平1之间来回一段时间。

此时既无法预测何时才能将输出稳定在某一正确的电平上，也无法预测输出电平。

这段时间称为判决时间（Resolution Time），这之后输出与输入没有必然的联系，最后输出的是0还是1，结果都是无法预测的。

亚稳态还会严重破坏系统的稳定性。

由于输出的信号在稳定前出现的固定的某一电压值，毛刺或振荡可能会导致逻辑上的误判。

更严重的是，亚稳态所产生的数据传输失真还会使下一级也产生亚稳态，导致连锁反应，即亚稳态的传播，进而引起整个系统的功能混乱，扩大故障面。

另外，处在亚稳态时，电源干扰，环境噪声，工作温度等细微的扰动都有可能造成更恶劣的状态，这时系统数据传输的延迟增大，状态输出错误。

究其因，亚稳态主要是由于保持时间Thold或建立时间Tset在第一级的触发器中发生冲突所导致的。

对于使用上升沿触发的触发器来说，Thold就是触发器的数据端数据在时钟上升沿到来之后能够继续保持稳定的最小时间[2]。

多比特信号跨时钟域同步电路以及方法English:Multi-bit signal cross-clock domain synchronization circuits and methods are commonly used in digital systems to ensure proper timing and data alignment between different clock domains. The main challenge in designing such circuits is to ensure reliable and robust synchronization while dealing with potential issues such as clock skew, metastability, and data corruption. One commonly used approach is to utilize synchronization elements such as flip-flops or latches along with proper clock domain crossing techniques. These techniques include two-flop synchronizers, synchronizers with handshake protocols, and self-timed synchronizers. Two-flop synchronizers are often used due to their simplicity and effectiveness in mitigating metastability issues, while protocols like the Gray code handshake can provide more robust synchronization. Additionally, self-timed synchronizers eliminate the need for a common clock signal, making them suitable for asynchronous systems. Overall, the design of multi-bit signal cross-clock domain synchronization circuits and methods requires careful consideration of timing requirements,synchronization element selection, and robustness against potential synchronization issues.中文翻译:多比特信号跨时钟域同步电路及方法通常在数字系统中广泛使用，以确保不同时钟域间的正确计时和数据对齐。
