红外对管

红外对管使用说明1. 红外对管的概述红外对管（Infrared Detector，简称IR）是一种能够感测红外线辐射并输出电信号的器件。

它在人们日常生活中被广泛应用于红外传感、红外遥控以及红外通信等方面。

本文将对红外对管的原理、使用方法以及注意事项进行详细介绍。

2. 红外对管的工作原理红外对管的工作原理是基于光电效应。

当红外辐射照射到管子的光敏区域时，管子内部产生电压信号。

红外对管内部通常由光敏电阻、电压比较器和输出电路组成。

3. 红外对管的使用方法3.1 连接电路首先，将红外对管的接收端和发送端分别与电路板上的相应引脚连接。

注意在连接时要遵循正确的极性，一般红线为正极，黑线为负极。

3.2 供电红外对管通常需要外部供电，可以通过直流电源或电池进行供电。

确保供电电压与红外对管的额定电压一致，以免损坏设备。

3.3 设置工作模式红外对管一般具有多种工作模式可供选择，例如连续工作模式和脉冲工作模式。

根据需求设置合适的工作模式，并通过电路板上的开关或控制接口进行设置。

3.4 防护措施在使用红外对管时，需要避免与其他光源产生干扰，以免影响正常工作。

同时，要注意保护红外对管的光敏区域不受外界杂光照射，避免误判。

4. 红外对管的应用领域红外对管由于其高灵敏度和快速响应的特点，在很多领域得到广泛应用。

4.1 红外传感红外对管可以用于温度检测、人体感应、烟雾传感等领域。

例如，在智能家居系统中，红外对管可以通过感知人体的红外辐射来实现自动照明和安防监控功能。

4.2 红外遥控红外对管常用于电器遥控器中，通过发送和接收红外信号来实现对电器设备的遥控操作。

用户只需按下遥控器上的按钮，红外对管就能够感应到红外信号并将其转换成电信号，然后通过电路实现相应的功能。

4.3 红外通信红外对管在无线通信领域也有着广泛的应用。

通过发送和接收红外信号，可以实现手机之间的数据传输、电脑与电视之间的文件传输等。

5. 红外对管的注意事项5.1 温度环境红外对管对温度环境比较敏感，应确保在合适的工作温度范围内使用。

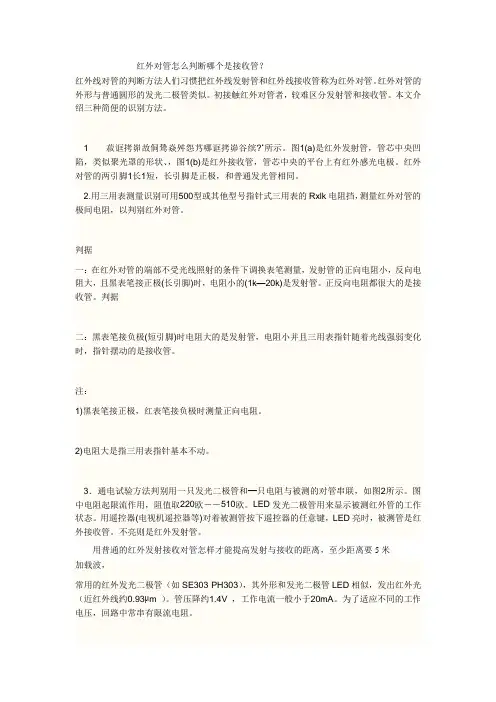

红外对管怎么判断哪个是接收管？红外线对管的判断方法人们习惯把红外线发射管和红外线接收管称为红外对管。

红外对管的外形与普通圆形的发光二极管类似。

初接触红外对管者，较难区分发射管和接收管。

本文介绍三种简便的识别方法。

1 菽诓拷峁故侗鸷焱舛怨艿哪诓拷峁谷缤?‘所示。

图1(a)是红外发射管，管芯中央凹陷，类似聚光罩的形状、，图1(b)是红外接收管，管芯中央的平台上有红外感光电极。

红外对管的两引脚1长1短，长引脚是正极，和普通发光管相同。

2.用三用表测量识别可用500型或其他型号指针式三用表的Rxlk电阻挡，测量红外对管的极间电阻，以判别红外对管。

判据一：在红外对管的端部不受光线照射的条件下调换表笔测量，发射管的正向电阻小，反向电阻大，且黑表笔接正极(长引脚)时，电阻小的(1k—20k)是发射管。

正反向电阻都很大的是接收管。

判据二：黑表笔接负极(短引脚)时电阻大的是发射管，电阻小并且三用表指针随着光线强弱变化时，指针摆动的是接收管。

注：1)黑表笔接正极，红表笔接负极时测量正向电阻。

2)电阻大是指三用表指针基本不动。

3．通电试验方法判别用一只发光二极管和—只电阻与被测的对管串联，如图2所示。

图中电阻起限流作用，阻值取220欧－－510欧。

LED发光二极管用来显示被测红外管的工作状态。

用遥控器(电视机遥控器等)对着被测管按下遥控器的任意键，LED亮时，被测管是红外接收管。

不亮则是红外发射管。

用普通的红外发射接收对管怎样才能提高发射与接收的距离，至少距离要5米加载波，常用的红外发光二极管（如SE303·PH303），其外形和发光二极管LED相似，发出红外光（近红外线约0.93μm ）。

管压降约1.4V ，工作电流一般小于20mA。

为了适应不同的工作电压，回路中常串有限流电阻。

发射红外线去控制相应的受控装置时，其控制的距离与发射功率成正比。

为了增加红外线的控制距离，红外发光二极管工作于脉冲状态，因为脉动光（调制光）的有效传送距离与脉冲的峰值电流成正比，只需尽量提高峰值Ip，就能增加红外光的发射距离。

红外对管工作原理
红外对管是一种基于红外线传感技术的装置，主要用于检测和测量周围环境中的红外辐射。

它的工作原理可以简单地描述为以下几个步骤：
1. 发射红外辐射：红外对管内部有一个红外辐射源，通常是一个红外发射二极管。

当电流通过这个二极管时，它会发射出红外光线，通常在近红外区域（约700纳米到1毫米的波长范围内）。

2. 接收红外辐射：红外对管内部还有一个红外接收二极管，它专门用于接收周围环境中的红外辐射。

这个接收二极管通常被设计成高敏感度和高响应速度，以能够尽快捕获到红外辐射。

3. 电信号转换：当红外辐射照射到接收二极管上时，它会产生一定的电流。

这个电流被红外对管内部的电路所测量和转换，以产生与输入红外辐射强度成正比的电压或电流信号。

4. 数据处理和输出：红外对管的输出信号可以通过各种方式进行处理和利用。

通常情况下，输出信号会被传输到一个处理器或控制器中，用于进一步处理、判断和决策。

例如，在一个红外测温仪中，输出信号可以被转换为温度值并显示在仪器的屏幕上。

总的来说，红外对管的工作原理可以归结为发射红外辐射、接收红外辐射、电信号转换和数据处理等几个基本步骤。

通过这
些步骤，红外对管能够检测和测量周围环境中的红外辐射，并将其转化为可用的电信号输出。

红外对管的原理及应用文库1. 红外对管的原理红外对管是一种用于检测和接收红外线信号的电子元件。

它基于红外辐射的特性来工作，能够接收并转换红外线信号为电信号。

红外对管通常由发射管和接收管组成。

1.1 发射管原理红外对管的发射管一般是由红外发射二极管构成，它能够将来自电源的电流转换为红外辐射。

红外发射二极管在正向电流流过时会发出红外线，而当没有电流通过时则停止发射红外线。

1.2 接收管原理红外对管的接收管一般是由光敏二极管构成，也称为红外接收二极管。

光敏二极管能够将接收到的红外线转换为电流，当红外线照射到光敏二极管时，它的阻值会发生改变，从而产生电流输出。

2. 红外对管的应用红外对管由于其灵敏度高、反应速度快等特点，在许多领域得到了广泛的应用。

以下是一些常见的红外对管应用：2.1 遥控器红外对管在遥控器中的应用可以说是最为常见的。

遥控器通过发射红外线信号来控制电视、空调、音响等家电产品的开关、音量和频道等功能。

2.2 红外安防系统红外对管也广泛应用于红外安防系统中。

通过将红外对管安装在安防设备中，可以实现对入侵者的感知和监测。

当有人或物体进入监控区域时，红外对管会感受到红外线的变化并触发警报。

2.3 红外测温红外对管在工业领域中的一个重要应用是红外测温。

通过测量物体表面散发出的红外线的强度，可以非接触地测量物体的温度。

这在高温环境下或需要远距离测温的场合十分有用。

2.4 自动门系统红外对管也常被用于自动门系统中。

红外对管可以监测人体或车辆的接近，并触发门的开启或关闭。

这带来了便利性和安全性，避免了人工操作或不必要的接触。

2.5 机器人导航在机器人导航中，红外对管被用于实现避障和位置感知。

机器人通过发射红外线并接收反射回来的信号，从而得知周围环境的信息，并做出相应的动作。

3. 总结红外对管作为一种能够接收和转换红外线信号的电子元件，具有广泛的应用前景。

它在遥控器、红外安防系统、红外测温、自动门系统和机器人导航等领域都有重要的作用。

红外对管的工作原理
红外对管是一种应用于人体感应和非接触温度测量等领域的红外传感器。

其工作原理如下：
1. 红外辐射检测：红外对管利用其敏感的半导体材料，将被测物体发出的红外辐射转化为电信号。

当被测物体（如人体）的温度不同于周围环境时，会产生不同的红外辐射能量。

2. 热电效应：红外对管内部的红外辐射会导致半导体材料表面温度的变化。

半导体材料具有热电效应，即在温度变化下会产生电势差。

这样，红外辐射所引起的温度变化将转化为电信号。

3. 电信号转换与放大：红外对管的电信号需要经过转换和放大才能被接收器或其他设备处理。

一般来说，红外对管内部会有相应的电路进行信号转换和放大，以使输出信号能够被准确地检测和分析。

4. 接收和处理：放大后的电信号将通过导线传输到接收器或其他设备，以进行后续的处理。

接收器可以根据电信号的强弱、频率等特征，判断被测物体的存在、移动方向、温度等信息。

总的来说，红外对管根据被测物体的红外辐射能量产生相应的电信号，然后通过转换和放大的过程，将这些信号转化为可供分析和处理的形式，以实现人体感应和温度测量等功能。

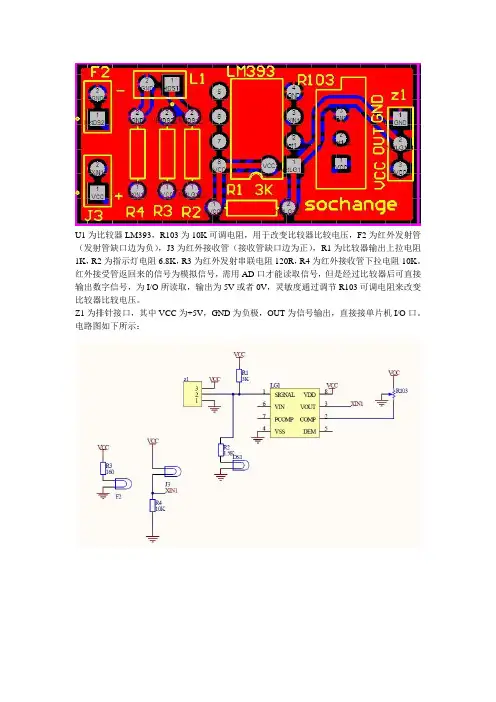

U1为比较器LM393，R103为10K可调电阻，用于改变比较器比较电压，F2为红外发射管（发射管缺口边为负），J3为红外接收管（接收管缺口边为正），R1为比较器输出上拉电阻1K，R2为指示灯电阻6.8K，R3为红外发射串联电阻120R，R4为红外接收管下拉电阻10K。

红外接受管返回来的信号为模拟信号，需用AD口才能读取信号，但是经过比较器后可直接输出数字信号，为I/O所读取，输出为5V或者0V，灵敏度通过调节R103可调电阻来改变比较器比较电压。

Z1为排针接口，其中VCC为+5V，GND为负极，OUT为信号输出，直接接单片机I/O口。

电路图如下所示：。

红外对管的工作原理及应用一、工作原理红外对管是一种常见的红外传感器，其工作原理基于半导体材料的光电效应。

具体而言，红外对管由发射器和接收器组成。

1. 发射器发射器通常使用红外发光二极管（LED），其外部电流通过二极管，将电流转化为红外光。

红外光具有较高的频率和短波长，适用于传感器应用。

2. 接收器接收器是由光敏电阻构成的。

当红外光照射到光敏电阻上时，光敏电阻的电阻值会发生变化。

接收器将这个变化转化为电信号，供后续电路处理。

3. 工作方式红外对管的工作原理是利用发射器发射红外光，接收器接收红外光，并将接收到的光信号转化为电信号。

通过测量接收到的红外光的强度变化，可以检测到外部的物体或者障碍物。

二、应用领域红外对管由于其便捷和灵敏的特点，被广泛应用于各个领域。

以下是一些典型的应用领域：1. 运动检测与安防红外对管可以用于运动检测和安防系统。

当有物体靠近或者经过红外对管时，接收器接收到的红外光信号强度会发生变化，从而触发警报或者相应的反应。

2. 手势识别红外对管也可以用于手势识别。

通过分析接收器接收到的红外光信号强度的变化，可以识别手势的动作，实现例如控制电视、音响等家电的功能。

3. 自动照明红外对管还可以用于自动照明系统。

通过检测到人体的存在，红外对管可以根据实际需求来自动开启或关闭照明设备，实现节能的效果。

4. 自动门窗在一些公共场所，如商场、机场等，红外对管也常常被用于自动门窗的控制。

当有人靠近时，红外对管感应到信号的变化，从而触发门窗的打开或关闭。

5. 温度测量通过调整红外对管的特定指标，还可以将其用于温度测量。

当红外对管接收到物体所发射的红外光时，可以通过测量其信号的强度，来估计物体的温度。

三、总结红外对管是一种常见的红外传感器，其工作原理基于半导体材料的光电效应。

通过发射器发射红外光、接收器接收红外光，并将接收到的光信号转化为电信号，可以实现对物体或障碍物的检测。

由于其广泛应用于运动检测、手势识别、自动照明、自动门窗等领域，红外对管在现代科技中具有重要的地位。

本文采摘于：/Article/192_1.html

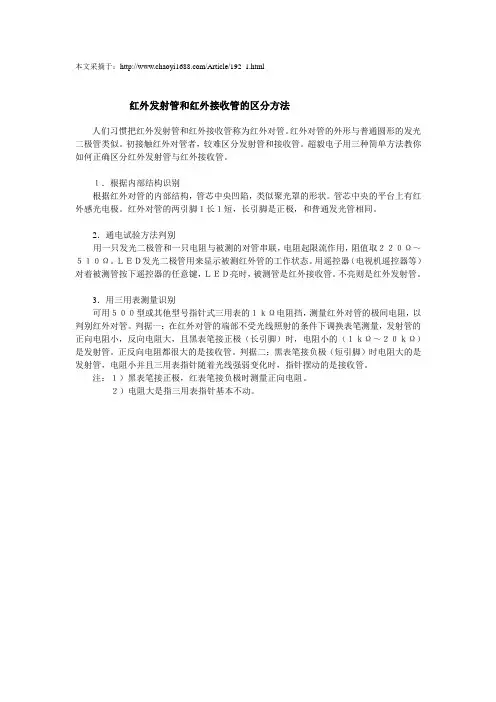

红外发射管和红外接收管的区分方法
人们习惯把红外发射管和红外接收管称为红外对管。

红外对管的外形与普通圆形的发光二极管类似。

初接触红外对管者，较难区分发射管和接收管。

超毅电子用三种简单方法教你如何正确区分红外发射管与红外接收管。

１．根据内部结构识别
根据红外对管的内部结构，管芯中央凹陷，类似聚光罩的形状。

管芯中央的平台上有红外感光电极。

红外对管的两引脚１长１短，长引脚是正极，和普通发光管相同。

2．通电试验方法判别
用一只发光二极管和一只电阻与被测的对管串联，电阻起限流作用，阻值取２２０Ω～５１０Ω。

ＬＥＤ发光二极管用来显示被测红外管的工作状态。

用遥控器（电视机遥控器等）对着被测管按下遥控器的任意键，ＬＥＤ亮时，被测管是红外接收管。

不亮则是红外发射管。

3．用三用表测量识别
可用５００型或其他型号指针式三用表的１ｋΩ电阻挡，测量红外对管的极间电阻，以判别红外对管。

判据一：在红外对管的端部不受光线照射的条件下调换表笔测量，发射管的正向电阻小，反向电阻大，且黑表笔接正极（长引脚）时，电阻小的（１ｋΩ～２０ｋΩ）是发射管。

正反向电阻都很大的是接收管。

判据二：黑表笔接负极（短引脚）时电阻大的是发射管，电阻小并且三用表指针随着光线强弱变化时，指针摆动的是接收管。

注：１）黑表笔接正极，红表笔接负极时测量正向电阻。

２）电阻大是指三用表指针基本不动。

红外对管判断及常用电子元器件检测方法与经验现在，我们习惯把红外线发射管与红外线接收管称之红外对管。

红外对管的外形与普通圆形的发光二极管类似。

初次接触红外对管者。

较难区分发射管与接收管。

本文介绍几种简便的识别方法。

通过在网上收集的资料与自己的实践整理的一些方法，希望对大家有一点用处。

第一种方法红外发射管通常是透明的，红外接收管是黑色的。

万用表推断：数字表二极管档红笔接的是正极时通（发射管），接收管反之。

第二种方法红外发射管，管芯中央凹陷，类似聚光罩的形状红外接收管，管芯中央的平台上有红外感光电极。

红外对管的两引脚1长1短，长引脚是正极，与普通二极管相同。

第三种方法用三用表测量识别可用500型或者其它型号指针式三用表的Rx1k电阻档测量红外对管的极间电阻，以推断红外对管。

判据：一.在红外管的端部不熟光线照射的条件下调换表笔测量，发射管的正向电阻小，反向电阻大，且黑表笔接正极（长引脚）时，电阻小的（1ki-20k）是发射管。

正反向电阻都很大的是接收管。

二.黑表笔接负极（短引脚）时电阻大的是发射管，电阻小同时三用表指针随着光线强弱时，指针摆动的是接收管。

（注：1.黑表笔接正极红表笔接负极时测量正向电阻，2.电阻大是指三用表指针基本不动。

）第四种方法：1.白色的是发射管，蓝色的是接收管2.长的一脚是（阳极）正极，短的一脚是（阴极）负极。

3.接收管是三极管，长的是c，短的是e。

有光时正向导通。

原理：当发光二极管发出的光反射回来时，三极管导通输出低电平。

补充：Prp220反射型红外对管引脚判别：你能够用两只万用表的R*10档分别接它们得两端电表显示都较小时黑表笔是阳极、集电极。

你也能够用通电得方法。

再用手机摄像头看哪个在发光。

这方法最直接。

常用电子元器件检测方法与经验元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的有关参数，推断元器件的是否正常，不是一件千篇一律的事，务必根据不一致的元器件使用不一致的方法，从而推断元器件的正常与否。

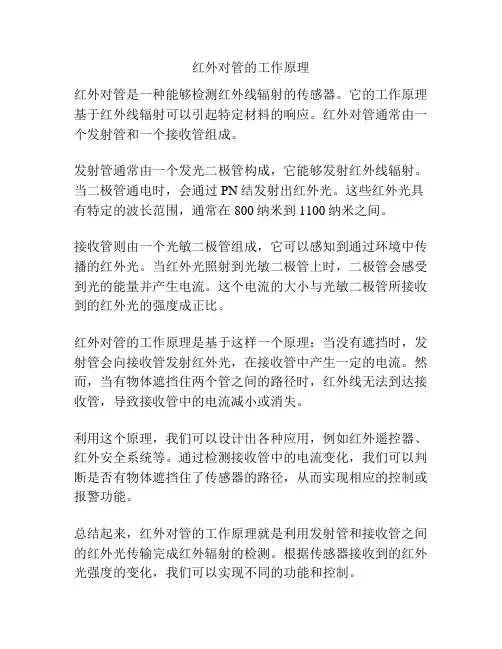

红外对管的工作原理
红外对管是一种能够检测红外线辐射的传感器。

它的工作原理基于红外线辐射可以引起特定材料的响应。

红外对管通常由一个发射管和一个接收管组成。

发射管通常由一个发光二极管构成，它能够发射红外线辐射。

当二极管通电时，会通过PN结发射出红外光。

这些红外光具有特定的波长范围，通常在800纳米到1100纳米之间。

接收管则由一个光敏二极管组成，它可以感知到通过环境中传播的红外光。

当红外光照射到光敏二极管上时，二极管会感受到光的能量并产生电流。

这个电流的大小与光敏二极管所接收到的红外光的强度成正比。

红外对管的工作原理是基于这样一个原理：当没有遮挡时，发射管会向接收管发射红外光，在接收管中产生一定的电流。

然而，当有物体遮挡住两个管之间的路径时，红外线无法到达接收管，导致接收管中的电流减小或消失。

利用这个原理，我们可以设计出各种应用，例如红外遥控器、红外安全系统等。

通过检测接收管中的电流变化，我们可以判断是否有物体遮挡住了传感器的路径，从而实现相应的控制或报警功能。

总结起来，红外对管的工作原理就是利用发射管和接收管之间的红外光传输完成红外辐射的检测。

根据传感器接收到的红外光强度的变化，我们可以实现不同的功能和控制。

红外对管的工作原理
红外对管是一种广泛应用于红外线感应领域的传感器，它可以感知环境中的红外线信号，并将其转化为电信号输出。

它在安防监控、智能家居、自动化控制等领域有着重要的作用。

那么，红外对管是如何工作的呢？接下来，我们将深入探讨红外对管的工作原理。

首先，红外对管内部包含了一个红外发射器和一个红外接收器。

红外发射器会发射一定频率的红外线，而红外接收器则会接收周围环境中的红外线信号。

当有物体进入红外对管的感应范围时，它会阻挡红外线的传播，导致接收器接收到的红外线信号发生改变。

其次，红外对管的工作原理主要依赖于红外线的特性。

红外线是一种电磁波，它的波长长于可见光，人眼无法直接看到。

而物体的热量会发出红外线，因此红外对管可以通过感知环境中的红外线来实现对物体的检测和感应。

接着，当红外对管接收到红外线信号发生改变时，它会将这一变化转化为电信号输出。

这个输出的电信号可以被连接到其他电路或者控制系统中，实现对被检测物体的监测和控制。

此外，红外对管的工作原理还涉及到了红外线的反射和折射。

当红外线遇到不同的物体表面时，会发生反射和折射现象，这些现象会影响红外对管接收到的红外线信号，从而实现对物体的探测和识别。

总的来说，红外对管的工作原理是通过感知环境中的红外线信号，将其转化为电信号输出，实现对物体的检测和感应。

它在各种应用中发挥着重要的作用，为我们的生活和工作带来了便利和安全保障。

希望通过本文的介绍，您对红外对管的工作原理有了更深入的了解。

红外对管工作原理
红外对管工作原理是基于物质吸收和发射红外辐射的特性。

该器件通常由两个主要部分组成：红外发射管和红外接收管。

红外发射管是由半导体材料构成的二极管，通过与电流的结合，产生了红外辐射。

当向红外发射管中通入电流时，材料内部的载流子受到激发，能级跳跃会产生光子发射，这些光子的波长通常在红外范围内。

发射管的物理结构和材料的选择决定了辐射的频率范围。

红外接收管也是一种半导体器件，作为感应红外辐射的元件。

当被探测物体发射红外辐射时，接收管的光敏元件会感应到红外光，并将其转化为电压信号。

接收管的结构和阈值电压决定了其对红外辐射的敏感度。

当接收管接收到足够强度的红外辐射时，会产生电压信号输出。

在红外对管中，发射管和接收管通常被放置在一个密封的壳体中。

当被测物体发射红外辐射并被接收管感应到时，接收到的信号会通过电缆或无线传输到接收器进行处理。

接收器根据接收到的信号强度和频率来确定被测物体的特性，例如温度、运动速度等。

红外对管的工作原理基于红外辐射的物理特性，其应用范围广泛，包括红外遥控器、红外测温仪、红外安防系统等。

红外对管的工作原理
红外对管是一种常见的红外传感器，能够检测周围环境中的红外辐射。

其工作原理基于红外辐射与物体温度的关系。

红外对管内部包含一个发射器和一个接收器。

发射器通常是一个红外发光二极管，能够发射红外光线。

而接收器则是一种高灵敏度的光电二极管，用于接收周围环境中的红外辐射。

当红外发射器被激活时，它会发射一束红外光线。

这束红外光线会在周围环境中传播，并与物体相互作用。

根据黑体辐射原理，物体的温度越高，它所辐射出的红外辐射能量就越大。

当红外光线照射到一个物体上时，物体会吸收部分红外光能量，并转化为热能。

同时，物体也会通过热辐射的方式发射出一部分红外辐射能量。

这些发射出的红外光线会被红外接收器接收到。

红外接收器接收到红外光线后，会转化为电信号，并经过放大处理后输出。

接收到的信号强度与周围物体的红外辐射能量密度相关。

因此，当有物体靠近红外对管时，接收器会接收到更强的红外信号。

通过测量从接收器输出的电信号的强度，可以判断周围是否有物体靠近。

红外对管可以用于人体检测、反射光探测等应用。

在安防领域中，红外对管被广泛应用于人体感应器和入侵报警系统中，能够实现对潜在危险的及时发现和报警。

关于红外对管的原理及应用1. 红外对管的原理红外对管是一种能够探测和发射红外光的器件，其工作原理基于红外光的吸收和辐射特性。

1.1 红外光的特性红外光属于电磁波谱中的一部分，波长介于可见光和微波之间，通常波长范围为0.75 - 1000微米。

红外光具有以下特性：•红外光在大气中的传播损失较小，不受大气污染的影响。

•红外光能够穿透许多透明材料，如玻璃和塑料。

•红外光的能量较低，不会引起明显的光学伤害。

1.2 红外对管的结构红外对管通常由两个部分组成：发射器和接收器。

发射器用来发射红外光，接收器用来接收红外光。

发射器和接收器之间通过一个隔离结构进行隔离，以防止光的互相干扰。

1.3 红外对管的工作原理红外对管的工作原理可以分为两个方面：1.3.1 发射器的工作原理发射器通常使用红外电二极管作为发光源。

当发射器接收到电流时，电流会通过电二极管产生电发光现象，从而发射红外光信号。

1.3.2 接收器的工作原理接收器通常使用红外光电二极管作为光感器。

当红外光照射到光电二极管上时，会产生光电效应，从而产生电流信号。

根据接收到的电流信号，可以判断红外光的强度和波长。

2. 红外对管的应用红外对管由于其独特的特性，被广泛应用于各个领域。

以下列举了几个常见的应用场景：2.1 安防系统红外对管可以用于构建安防系统，用于检测入侵或者监控区域。

通过安装红外对管，当有人或者物体进入监控区域时，红外对管可以感知到红外光的变化，并发出警报信号。

2.2 运动检测红外对管可以用来进行运动检测。

在运动检测中，红外对管可以感知到人或者物体的活动，并通过触发相应的装置来进行反应，如开启灯光或者报警。

2.3 遥控器红外对管广泛应用于遥控器中。

通过发射红外光信号，红外对管可以将遥控器输入的指令传输给接收器，从而实现对设备的远程控制。

2.4 温度测量红外对管可以用来测量物体的表面温度。

由于物体的热量会辐射红外光，通过接收红外光的强度和波长变化，可以非接触地测量物体的温度。

红外对管的工作原理
红外对管是一种常见的红外线传感器，其工作原理基于红外线的发射和接收。

红外对管可以用于许多不同的应用，例如红外遥控器、红外感应器等。

在本文中，我们将详细介绍红外对管的工作原理及其应用。

首先，让我们来了解一下红外线。

红外线是一种电磁波，其波长长于可见光，但短于微波。

红外线在自然界中普遍存在，我们可以通过红外线来感知物体的温度、距离等信息。

红外对管利用了这一特性，通过发射和接收红外线来实现物体的检测和测距。

红外对管通常由发射器和接收器两部分组成。

发射器会发射一束红外线，而接收器则会接收这束红外线。

当有物体遮挡住红外线时，接收器会接收到较少的红外线，从而产生一个信号。

通过检测这个信号的变化，我们可以判断物体是否存在，以及物体的距离和位置。

在红外对管的工作过程中，发射器会不断地发射红外线，而接收器则会持续地接收红外线。

当有物体进入红外线的范围内时，接收器会接收到不同强度的红外线，从而产生一个电信号。

这个电信
号会被放大和处理，最终输出一个数字信号，用于控制其他设备的工作。

红外对管的工作原理非常简单，但却有着广泛的应用。

例如，我们可以将红外对管应用于红外遥控器中，通过发射和接收红外线来控制电视、空调等家用电器。

此外，红外对管还可以用于安防系统中，通过检测红外线的变化来实现对物体的监测和报警。

总的来说，红外对管利用红外线的发射和接收来实现物体的检测和测距。

其工作原理简单而有效，具有广泛的应用前景。

希望本文能够帮助读者更好地了解红外对管的工作原理及其应用。

红外对光管‎的原理及应‎用简介：红外线接收‎管是在LE‎D行业中命‎名的，是专门用来‎接收和感应‎红外线发射‎管发出的红‎外线光线的‎。

一般情况下‎都是与红外‎线发射管成‎套运用在产‎品设备当中‎。

详细可参阅‎：广州市光汇‎电子有限公‎司的产品说‎明。

特征与原理‎：红外线接收‎管是将红外‎线光信号变‎成电信号的‎半导体器件‎，它的核心部‎件是一个特‎殊材料的P‎N结，和普通二极‎管相比，在结构上采‎取了大的改‎变，红外线接收‎管为了更多‎更大面积的‎接受入射光‎线，PN结面积‎尽量做的比‎较大，电极面积尽‎量减小，而且PN结‎的结深很浅‎，一般小于1‎微米。

红外线接收‎二极管是在‎反向电压作‎用之下工作‎的。

没有光照时‎，反向电流很‎小（一般小于0‎.1微安），称为暗电流‎。

当有红外线‎光照时，携带能量的‎红外线光子‎进入PN结‎后，把能量传给‎共价键上的‎束缚电子，使部分电子‎挣脱共价键‎，从而产生电‎子---空穴对（简称：光生载流子‎）。

它们在反向‎电压作用下‎参加漂移运‎动，使反向电流‎明显变大，光的强度越‎大，反向电流也‎越大。

这种特性称‎为“光电导”。

红外线接收‎二极管在一‎般照度的光‎线照射下，所产生的电‎流叫光电流‎。

如果在外电‎路上接上负‎载，负载上就获‎得了电信号‎，而且这个电‎信号随着光‎的变化而相‎应变化。

分类：红外线接收‎管有两种，一种是光电‎二极管，另一种是光‎电三极管。

光电二极管‎就是将光信‎号转化为电‎信号，光电三极管‎在将光信号‎转化为电信‎号的同时，也把电流放‎大了。

因此，光电三极管‎也分为两种‎，分别别是N‎P N型和P‎N P型。

作用：红外接收管‎的作用是进‎行光电转换‎，在光控、红外线遥控‎、光探测、光纤通信、光电耦合等‎方面有广泛‎的应用。

如何选择红‎外线接收管‎：红外线最重‎要的参数就‎是光电信号‎的放大倍率‎，一般的有1‎000-1300 1300-1800 1800-2500，这些对灵敏‎度有决定作‎用。

红外对管原理嘿，朋友们！今天咱来聊聊红外对管原理。

你知道吗，这红外对管就像是一对超有默契的小伙伴！红外对管啊，它主要由一个红外发射管和一个红外接收管组成。

这就好像一个是信号的发送者，一个是信号的接收者，就如同两个人在玩你扔我接的游戏一样。

红外发射管呢，会发出红外线，就像是我们用力把球扔出去。

而红外接收管呢，就在那静静地等着红外线的到来，就像准备好接住球的小伙伴。

那这红外线是怎么传播的呢？哎呀，你可以把它想象成是一道看不见的光线，嗖的一下就飞过去了。

它可以穿过一些不太厚的东西，可要是遇到太厚或者不透明的障碍物，那就没办法啦，就像球被一堵墙挡住了，根本扔不过去。

红外对管的应用那可多了去了。

比如说在自动门那里，当有人走近的时候，红外对管就能感觉到，然后门就会自动打开，是不是很神奇？这就好像是有一双看不见的眼睛在时刻关注着一样。

再比如在一些智能小车上面，它能帮助小车判断前方有没有障碍物，然后决定是继续前进还是绕开。

你想想看，如果没有红外对管，这些东西得变得多麻烦呀！就好像是没有了眼睛的人，走路都得小心翼翼的。

红外对管就是这样默默工作着，为我们的生活带来很多便利。

还有啊，在一些遥控器里也有红外对管的身影呢。

我们按一下遥控器上的按钮，红外发射管就会发出相应的信号，然后电视或者空调之类的就会按照我们的指示来行动。

这就好像是我们给它们下达了命令一样，它们就得乖乖听话。

红外对管的工作原理其实并不复杂，但它却能发挥出这么大的作用。

这就像是一个小小的螺丝钉，虽然不起眼，但是在整个机器中却是不可或缺的。

我们的生活中不也是这样吗？有很多看似平凡的东西，却在默默地为我们服务，让我们的生活变得更加美好。

所以啊，可别小看了这红外对管哦！它虽然小小的，但是能量可大着呢！它就像是一个隐藏在幕后的英雄，不声不响地为我们的科技生活贡献着自己的力量。

你说，我们是不是应该好好感谢它呢？原创不易，请尊重原创，谢谢!。

红外对管一、简介红外对管是红外线发射管与光敏接收管，或者红外线接收管，或者红外线接收头配合在一起使用时候的总称。

红外线在光谱中波长自0。

76至400微米的一段称为红外线，红外线是不可见光线。

所有高于绝对零度（-273、15℃）的物质都可以产生红外线。

现代物理学称之为热射线。

医用红外线可分为两类：近红外线与远红外线。

红外线发射管红外线发射管在LED封装行业中主要有三个常用的波段，如下850NM、875NM、940NM。

根据波长的特性运用的产品也有很大的差异，850NM波长的主要用于红外线监控设备，875NM主要用于医疗设备，940NM波段的主要用于红外线控制设备。

EG：红外线遥控器、光电开关、光电计数设备等。

二、功能说明光敏接收管光敏接收管它是一个具有光敏特征的PN结，属于光敏二极管，具有单向导电性，因此工作时需加上反向电压。

无光照时,有很小的饱和反向漏电流（暗电流）。

此时光敏管不导通。

当光照时,饱和反向漏电流马上增加，形成光电流,在一定的范围内它随入射光强度的变化而增大。

红外线接收管红外线接收管功能与光敏接收管相似只是不受可见光的干扰，感光面积大，灵敏度高，属于光敏二极管，一般只对红外线有反应。

红外线接收头红外线接收头就是在红外线接收管的基础上增加了对微弱信号进行放大的处理的电路，类似与三极管的放大效果。

三、实际应用红外对管电路连接图（对不同型号红外对管，可适当调整电阻以达到相关电气参数）1、AD采样实现避障功能针对一些红外接收管容易受到可见光的影响，从而改变其阻值，容易造成系统的误判。

可以考虑采用上面的电路。

100－100k欧姆，是红外接收管在不同光线条件下（室内－阳光直射）的阻值的大小。

在正常的光线下通过IOA0口A、D采集到一个电压值作为一个参考电压。

当随着光线变化时，IOA0口读进来的电压值也就发生变化。

这个使用通过IOA4、IOA5、IOA6、IOA7依次选通，选择最接近参考值的电压作为判断电压。
