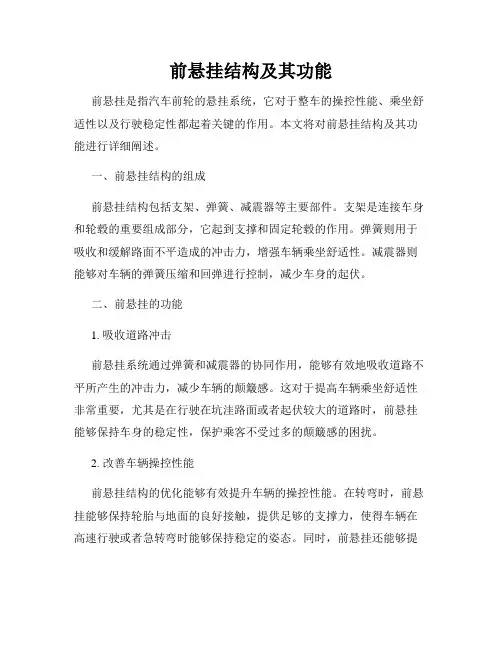

前悬挂结构及其功能前悬挂是指汽车前轮的悬挂系统，它对于整车的操控性能、乘坐舒适性以及行驶稳定性都起着关键的作用。

本文将对前悬挂结构及其功能进行详细阐述。

一、前悬挂结构的组成前悬挂结构包括支架、弹簧、减震器等主要部件。

支架是连接车身和轮毂的重要组成部分，它起到支撑和固定轮毂的作用。

弹簧则用于吸收和缓解路面不平造成的冲击力，增强车辆乘坐舒适性。

减震器则能够对车辆的弹簧压缩和回弹进行控制，减少车身的起伏。

二、前悬挂的功能1. 吸收道路冲击前悬挂系统通过弹簧和减震器的协同作用，能够有效地吸收道路不平所产生的冲击力，减少车辆的颠簸感。

这对于提高车辆乘坐舒适性非常重要，尤其是在行驶在坑洼路面或者起伏较大的道路时，前悬挂能够保持车身的稳定性，保护乘客不受过多的颠簸感的困扰。

2. 改善车辆操控性能前悬挂结构的优化能够有效提升车辆的操控性能。

在转弯时，前悬挂能够保持轮胎与地面的良好接触，提供足够的支撑力，使得车辆在高速行驶或者急转弯时能够保持稳定的姿态。

同时，前悬挂还能够提供必要的悬挂自由度，使得车轮能够更好地跟随路面的起伏，提供更好的操控感受。

3. 保护车辆零部件前悬挂还能有效保护车辆的其他零部件，如发动机、变速器和传动系统等。

在行驶过程中，路面的颠簸会产生较大的冲击力，如果没有前悬挂的支撑和缓冲作用，这些零部件将承受过多的载荷，从而加速磨损和损坏，影响整车的使用寿命。

因此，前悬挂结构的存在能够保护车辆的重要零部件，延长其使用寿命。

4. 提高行驶稳定性车辆在行驶过程中，由于路面不平或者转弯时的惯性力等因素，会产生一定的侧倾现象。

前悬挂通过提供足够的支撑力和补偿力，能够有效减少车辆的侧倾，提高车辆的行驶稳定性。

这对于车辆在高速行驶或者紧急转弯时的安全性尤为重要，能够有效减少事故的发生。

三、前悬挂的设计优化趋势随着汽车技术的不断发展，前悬挂的设计也在不断优化和改进。

目前，一些新型悬挂系统已经应用于高端汽车上，如电子悬挂系统、主动悬挂系统等。

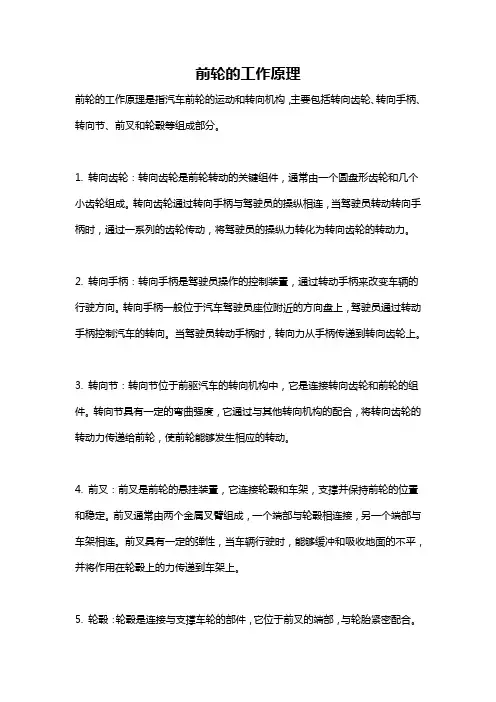

前轮的工作原理前轮的工作原理是指汽车前轮的运动和转向机构，主要包括转向齿轮、转向手柄、转向节、前叉和轮毂等组成部分。

1. 转向齿轮：转向齿轮是前轮转动的关键组件，通常由一个圆盘形齿轮和几个小齿轮组成。

转向齿轮通过转向手柄与驾驶员的操纵相连，当驾驶员转动转向手柄时，通过一系列的齿轮传动，将驾驶员的操纵力转化为转向齿轮的转动力。

2. 转向手柄：转向手柄是驾驶员操作的控制装置，通过转动手柄来改变车辆的行驶方向。

转向手柄一般位于汽车驾驶员座位附近的方向盘上，驾驶员通过转动手柄控制汽车的转向。

当驾驶员转动手柄时，转向力从手柄传递到转向齿轮上。

3. 转向节：转向节位于前驱汽车的转向机构中，它是连接转向齿轮和前轮的组件。

转向节具有一定的弯曲强度，它通过与其他转向机构的配合，将转向齿轮的转动力传递给前轮，使前轮能够发生相应的转动。

4. 前叉：前叉是前轮的悬挂装置，它连接轮毂和车架，支撑并保持前轮的位置和稳定。

前叉通常由两个金属叉臂组成，一个端部与轮毂相连接，另一个端部与车架相连。

前叉具有一定的弹性，当车辆行驶时，能够缓冲和吸收地面的不平，并将作用在轮毂上的力传递到车架上。

5. 轮毂：轮毂是连接与支撑车轮的部件，它位于前叉的端部，与轮胎紧密配合。

通过轮毂的安装，前轮能够自由地旋转，并带动车辆向前行驶。

轮毂还承受着车辆在行驶过程中所受到的冲击和负荷。

当驾驶员转动转向手柄时，转向能力传递到转向齿轮上，通过转向节传递到前轮，驱动前轮发生转向。

前轮的转向能力主要受到转向齿轮和前叉的协调作用，转向齿轮使前轮具有的转动能力，前叉保持前轮的位置稳定。

此外，前轮的工作原理还与车辆的悬挂系统密切相关。

悬挂系统通过前叉的弹性设计和减震装置的作用，使得前轮能够在路面不平的情况下保持平稳和舒适的行驶。

悬挂系统对车辆的操控性和行驶平稳性起着重要作用。

综上所述，前轮的工作原理包括转向齿轮、转向手柄、转向节、前叉和轮毂等组成部分的相互配合，通过转向机构将驾驶员的操纵力转化为前轮的转动能力。

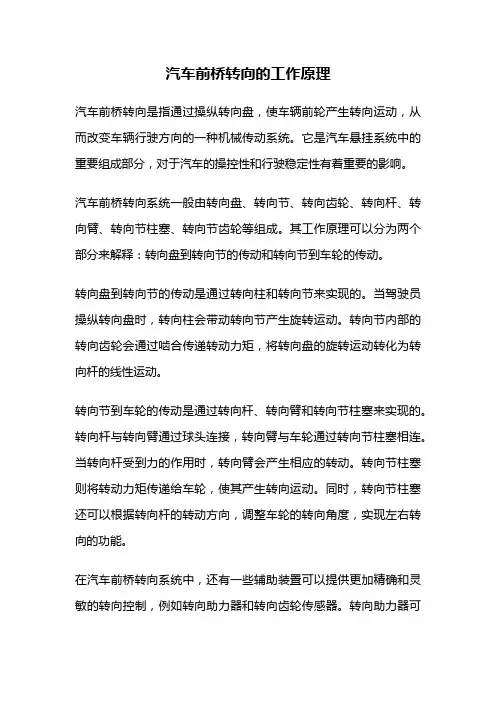

汽车前桥转向的工作原理汽车前桥转向是指通过操纵转向盘，使车辆前轮产生转向运动，从而改变车辆行驶方向的一种机械传动系统。

它是汽车悬挂系统中的重要组成部分，对于汽车的操控性和行驶稳定性有着重要的影响。

汽车前桥转向系统一般由转向盘、转向节、转向齿轮、转向杆、转向臂、转向节柱塞、转向节齿轮等组成。

其工作原理可以分为两个部分来解释：转向盘到转向节的传动和转向节到车轮的传动。

转向盘到转向节的传动是通过转向柱和转向节来实现的。

当驾驶员操纵转向盘时，转向柱会带动转向节产生旋转运动。

转向节内部的转向齿轮会通过啮合传递转动力矩，将转向盘的旋转运动转化为转向杆的线性运动。

转向节到车轮的传动是通过转向杆、转向臂和转向节柱塞来实现的。

转向杆与转向臂通过球头连接，转向臂与车轮通过转向节柱塞相连。

当转向杆受到力的作用时，转向臂会产生相应的转动。

转向节柱塞则将转动力矩传递给车轮，使其产生转向运动。

同时，转向节柱塞还可以根据转向杆的转动方向，调整车轮的转向角度，实现左右转向的功能。

在汽车前桥转向系统中，还有一些辅助装置可以提供更加精确和灵敏的转向控制，例如转向助力器和转向齿轮传感器。

转向助力器可以通过液压或电动方式提供额外的力矩，减轻驾驶员操纵转向盘的力量。

转向齿轮传感器可以感知转向齿轮的位置和转动速度，将这些信息传递给车辆的电子控制单元，实现电子辅助转向控制。

总的来说，汽车前桥转向系统通过转向盘的操纵，将驾驶员的转向意图传递给车轮，从而实现车辆的转向运动。

其工作原理涉及到转向盘到转向节的传动和转向节到车轮的传动两个方面，通过转向杆、转向臂、转向节柱塞等组件的协同作用，实现车辆的转向控制。

同时，辅助装置如转向助力器和转向齿轮传感器的应用，进一步提高了转向系统的性能和操控性。

汽车前桥转向系统的优化设计和可靠性确保，对于保证汽车的安全性和稳定性具有重要意义。

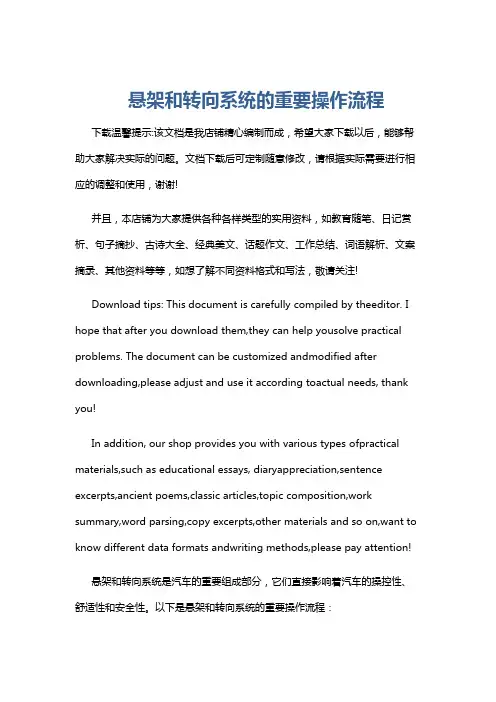

悬架和转向系统的重要操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!悬架和转向系统是汽车的重要组成部分，它们直接影响着汽车的操控性、舒适性和安全性。

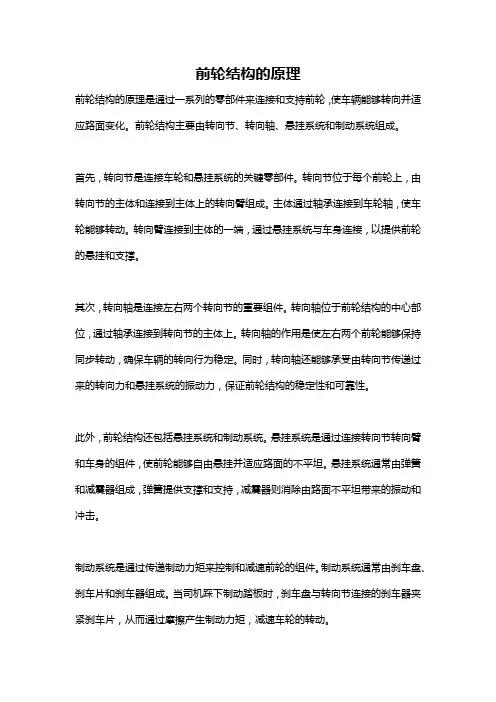

前轮结构的原理
前轮结构的原理是通过一系列的零部件来连接和支持前轮，使车辆能够转向并适应路面变化。

前轮结构主要由转向节、转向轴、悬挂系统和制动系统组成。

首先，转向节是连接车轮和悬挂系统的关键零部件。

转向节位于每个前轮上，由转向节的主体和连接到主体上的转向臂组成。

主体通过轴承连接到车轮轴，使车轮能够转动。

转向臂连接到主体的一端，通过悬挂系统与车身连接，以提供前轮的悬挂和支撑。

其次，转向轴是连接左右两个转向节的重要组件。

转向轴位于前轮结构的中心部位，通过轴承连接到转向节的主体上。

转向轴的作用是使左右两个前轮能够保持同步转动，确保车辆的转向行为稳定。

同时，转向轴还能够承受由转向节传递过来的转向力和悬挂系统的振动力，保证前轮结构的稳定性和可靠性。

此外，前轮结构还包括悬挂系统和制动系统。

悬挂系统是通过连接转向节转向臂和车身的组件，使前轮能够自由悬挂并适应路面的不平坦。

悬挂系统通常由弹簧和减震器组成，弹簧提供支撑和支持，减震器则消除由路面不平坦带来的振动和冲击。

制动系统是通过传递制动力矩来控制和减速前轮的组件。

制动系统通常由刹车盘、刹车片和刹车器组成。

当司机踩下制动踏板时，刹车盘与转向节连接的刹车器夹紧刹车片，从而通过摩擦产生制动力矩，减速车轮的转动。

总之，前轮结构的原理是通过转向节、转向轴、悬挂系统和制动系统等一系列零部件的相互协作，实现车辆的转向和适应路面变化。

这个结构不仅能够确保车辆的操控性和稳定性，还能够提高车辆的悬挂性能和制动性能，使车辆能够更好地适应复杂的路况和行驶环境。

汽车前轮转向原理汽车前轮转向原理是指汽车在行驶过程中，通过转向系统使前轮产生转向运动，从而改变车辆的行驶方向。

汽车前轮转向原理是汽车操纵性能的重要组成部分，它直接影响着车辆的行驶稳定性和操控性。

下面将从转向系统的构成、工作原理和常见故障等方面对汽车前轮转向原理进行详细介绍。

一、转向系统的构成。

汽车转向系统主要由转向机构、转向传动机构和转向控制机构三部分组成。

1. 转向机构，转向机构是汽车前轮转向的关键部件，主要包括转向节、转向销、转向杆等。

转向机构通过操纵转向盘，使转向销转动，从而改变前轮的转向角度。

2. 转向传动机构，转向传动机构是将转向盘的转动传递给转向机构的重要组成部分，主要包括转向柱、传动齿轮等。

转向传动机构通过传动装置将转向盘的转动传递给转向机构，实现前轮的转向。

3. 转向控制机构，转向控制机构是控制转向系统工作的关键部件，主要包括转向阻尼器、转向助力器等。

转向控制机构通过阻尼和助力装置，提供转向系统的操纵性能和舒适性。

二、转向系统的工作原理。

汽车前轮转向的工作原理是通过转向机构、转向传动机构和转向控制机构协同作用实现的。

当驾驶员操纵转向盘时，转向盘的转动通过转向传动机构传递给转向机构，使转向机构产生转动，从而改变前轮的转向角度。

同时，转向控制机构通过阻尼和助力装置，提供操纵性能和舒适性，使驾驶员可以轻松操纵车辆的转向。

三、常见故障及解决方法。

1. 转向盘出现死区，当转向盘出现死区时，会导致车辆转向不灵活，甚至影响行车安全。

解决方法是检查转向机构和转向传动机构是否存在磨损或松动，及时进行维修和更换。

2. 转向助力失效，转向助力失效会导致驾驶员操纵转向盘时感到异常沉重，影响操控性能。

解决方法是检查转向助力器是否正常工作，如有故障及时进行维修和更换。

3. 转向系统异响，转向系统出现异响会影响驾驶舒适性，严重时会影响行车安全。

解决方法是检查转向机构和转向传动机构是否存在异物或磨损，及时进行清理和维修。

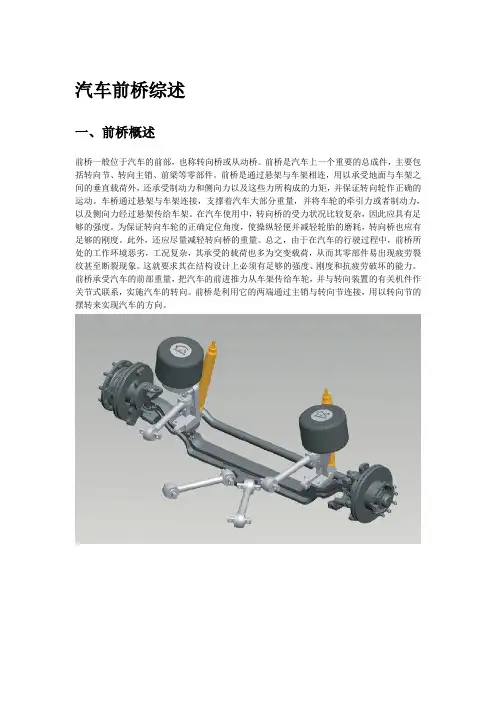

汽车前桥综述一、前桥概述前桥一般位于汽车的前部，也称转向桥或从动桥。

前桥是汽车上一个重要的总成件，主要包括转向节、转向主销、前梁等零部件。

前桥是通过悬架与车架相连，用以承受地面与车架之间的垂直载荷外，还承受制动力和侧向力以及这些力所构成的力矩，并保证转向轮作正确的运动。

车桥通过悬架与车架连接，支撑着汽车大部分重量，并将车轮的牵引力或者制动力，以及侧向力经过悬架传给车架。

在汽车使用中，转向桥的受力状况比较复杂，因此应具有足够的强度。

为保证转向车轮的正确定位角度，使操纵轻便并减轻轮胎的磨耗，转向桥也应有足够的刚度。

此外，还应尽量减轻转向桥的重量。

总之，由于在汽车的行驶过程中，前桥所处的工作环境恶劣，工况复杂，其承受的载荷也多为交变载荷，从而其零部件易出现疲劳裂纹甚至断裂现象。

这就要求其在结构设计上必须有足够的强度、刚度和抗疲劳破坏的能力。

前桥承受汽车的前部重量，把汽车的前进推力从车架传给车轮，并与转向装置的有关机件作关节式联系，实施汽车的转向。

前桥是利用它的两端通过主销与转向节连接，用以转向节的摆转来实现汽车的方向。

为使汽车在行驶中具有较好的直线行驶能力，前桥应满足下列要求：1．足够的强度，以保证可靠的承受车轮与车架（或承载式车身）之间的作用力。

2．正确的车轮定位，使转向轮运动稳定，操纵轻便并减轻轮胎的磨损。

前轮定位包括主销内倾，主销后倾，前轮外倾和前轮前束。

3．足够的刚度，使受力后变形要小，保证主销和转向轮有正确的定位角度保持不变。

4．转向节与主销，转向节与前桥之间的摩擦力应尽可能小，以保证转向操作的轻便性，并有足够的耐磨性。

5．转向轮的摆振应尽可能小，以保证汽车的正常，稳定行使。

6．前桥的质量应尽可能小，以减少非簧载质量，提高汽车行驶平顺性。

二、前桥分类及特点1.按从动轮能否转向分类根据从动车轮能否转向，前桥分为转向桥与非转向桥。

一般汽车多以前桥为转向桥。

为提高操纵稳定性和机动性，有些轿车采用全四轮转向。

汽车悬挂系统设计【摘要】: 悬挂系统是指由车身与轮胎间的弹簧和避震器组成的整个支持系统。

悬挂系统的功能是支持车身,改善乘坐的感觉,不同的悬挂设置会使驾驶者有不同的驾驶感受。

外表看似简单的悬挂系统综合多种作用力,决定着轿车的稳定性、舒适性和安全性,是现代轿车十分关键的部件之一。

论文回顾了汽车悬挂系统的发展历程,介绍了悬挂系统的分类和组成,详细分析了各种悬挂系统的优劣,进行了对比。

最后根据汽车的要求,选定了悬挂系统的组合,前悬架为麦弗逊式独立悬挂,后悬架为钢板弹簧整体式悬挂。

并且确定了前后悬挂的技术参数,在设计中着重考虑了汽车的稳定性和操控性,对整个系统进行了运动学和力学分析计算。

最后使用AUTOCAD绘制出了汽车悬挂的装配图和部分零件图。

【关键字】: 汽车悬挂独立悬挂非独立悬挂麦弗逊式独立悬挂钢板弹簧整体式悬挂The Design Of Car Suspension System【Abstract】 Suspension is means that the body and tires between spring and shock absorber for the entire support system. The function of suspension system is to support the body, improve the ride feel different suspension settings the driver will have different driving experience. Appeared to be a simple suspension system integrated a variety of forces, determine thecar's stability, comfort and safety of modern cars is one of key components. This thesis reviews the development history of the suspension systems and introduces the classification and composition of it. Secondly, the thesis detailed analysis the pros and cons of various suspension systems, were compared. Finally, according to the requirements of vehicles, decided on a combination of the suspension, front suspension is McPherson independent suspension, leaf spring rear suspension for the whole suspension. And determined the two suspensions of the technical parameters considered in the design focused on stability and control of the car, the whole system of calculation of the kinematics and mechanics. Finally out of the car hanging AUTOCAD drawing, assembly drawing and part of the parts drawing.【Key words】: car suspension system; independent suspension; solid axle suspension; macpherson type; leaf-spring dependent suspension目录【摘要】I1.绪论- 1 -1.1汽车悬挂的基本原理- 1 -1.2汽车悬挂的发展史- 2 -2.汽车悬挂的组成和分类 - 4 - 2.1汽车悬挂的组成- 4 -2.2非独立悬架的类型及特点- 5 - 2.2,1钢板弹簧式非独立悬架- 5 - 2.2.2螺旋弹簧非独立悬架- 5 - 2.2.3空气弹簧非独立悬架- 6 - 2.3独立悬架的类型及特点- 6 - 2.3.1双横臂式- 7 -2.3.2麦弗逊式(滑柱连杆式) - 8 - 2.3.3 双叉臂式悬挂- 9 -2.3.4 拖拽臂式悬挂- 12 -2.3.5 连杆支柱悬挂- 14 -2.3.6 多连杆独立悬挂- 15 -3.悬挂系统的选择 - 18 -3.1前独立悬架的选择- 18 -3.2后悬架的选择- 19 -3.3整车参数- 20 -4.悬挂系统的计算 - 21 -4.1 前悬架的设计计算- 21 - 4.1.1弹簧形式的选择- 21 -4.1.2弹簧参数的计算- 21 -4.1.3弹簧的校验- 24 -4.2后悬架的设计计算- 25 -4.2.1弹性元件的选择- 25 -4.2.2钢板弹簧参数的设计计算- 26 -4.2.3钢板弹簧的强度校验- 29 -4.3 减振器的结构原理及其功用 - 30 -4.4 横向稳定器的作用- 32 -5. 总结 - 35 -致谢 - 36 -参考文献- 37 -1.绪论1.1汽车悬挂的基本原理悬挂,其名源于西方。

前轮转向原理
车辆的前轮转向原理是通过转向系统控制车辆的行驶方向。

转向系统主要由方向盘、转向柱、转向机构和悬挂系统组成。

当驾驶员通过方向盘施加转向力矩时，力矩被传递到转向柱上。

转向柱连接到转向机构上的齿轮，通过齿轮的传动作用，将驾驶员的转向力矩转化为转向机构的操作力。

转向机构由一系列齿轮和连杆组成，它们的作用是将转向力从转向柱传递到车轮上。

在传递过程中，转向机构会根据车辆的需要进行减速或增速，以确保转向的顺畅和准确性。

最后，转向机构将转向力传递到车轮上，使车轮产生转向运动，从而改变车辆的行驶方向。

转向机构的设计使得驾驶员可以轻松地控制车辆的转向，并根据需求进行精确的转向操作。

除了转向系统，悬挂系统也对车辆的前轮转向起到重要的作用。

悬挂系统通过支撑车轮和减震减振，保持车轮的接地性能和稳定性，从而确保转向的准确性和安全性。

总的来说，车辆的前轮转向原理是通过转向系统和悬挂系统的协同作用，将驾驶员的转向力转化为车轮的转向运动，从而改变车辆的行驶方向。

这使得驾驶员可以轻松地控制车辆的转向，并确保行驶的安全和平稳。

汽车转向系统各部分结构作用图解汽车转向系统各部分结构作用图解一.机械转向系统l.转向盘 2.安全转向轴 3.转向节 4.转向轮 5.转向节臂 6.转向横拉杆 7.转向减振器 8.机械转向器上图是一种机械式转向系统。

驾驶员对转向盘1施加的转向力矩通过转向轴2输入转向器8。

从转向盘到转向传动轴这一系列零件即属于转向操纵机构。

作为减速传动装置的转向器中有1、2级减速传动副（右图所示转向系统中的转向器为单级减速传动副）。

经转向器放大后的力矩和减速后的运动传到转向横拉杆6，再传给固定于转向节3上的转向节臂5，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。

这里，转向横拉杆和转向节臂属于转向传动机构。

二.转向操纵机构转向操纵机构由方向盘、转向轴、转向管柱等组成，它的作用是将驾驶员转动转向盘的操纵力传给转向器。

三.机械转向器齿轮齿条式转向器齿轮齿条式转向器分两端输出式和中间（或单端）输出式两种。

1.转向横拉杆2.防尘套3.球头座4.转向齿条5.转向器壳体6.调整螺塞7.压紧弹簧8.锁紧螺母9.压块 10.万向节 11.转向齿轮轴 12.向心球轴承 13.滚针轴承两端输出的齿轮齿条式转向器如图d-zx-5所示，作为传动副主动件的转向齿轮轴11通过轴承12和13安装在转向器壳体5中，其上端通过花键与万向节*10和转向轴连接。

与转向齿轮啮合的转向齿条4水平布置，两端通过球头座3与转向横拉杆1相连。

弹簧7通过压块9将齿条压*在齿轮上，保证无间隙啮合。

弹簧的预紧力可用调整螺塞6调整。

当转动转向盘时，转向器齿轮11转动，使与之啮合的齿条4沿轴向移动，从而使左右横拉杆带动转向节左右转动，使转向车轮偏转，从而实现汽车转向。

中间输出的齿轮齿条式转向器如图d-zx-6所示，其结构及工作原理与两端输出的齿轮齿条式转向器基本相同，不同之处在于它在转向齿条的中部用螺栓6与左右转向横拉杆7相连。

在单端输出的齿轮齿条式转向器上，齿条的一端通过内外托架与转向横拉杆相连。

汽车前后悬架系统有哪些种类悬挂系统是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。

它不但影响汽车的乘坐舒适性（平顺性）、还对其他性能诸如通过性、稳定性以及附着性能都有重大影响。

每一个悬架都由弹性元件（起缓冲作用）、导向机构（起传力和稳定作用）以及减震器（起减震作用）组成。

但并非所有的悬挂都必须有上述三种元件。

只要能起到上述三种作用即可。

个别结构则还有缓冲块、横向稳定杆等。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。

悬挂系统是汽车中的一个重要总成，它把车架与车轮弹性地联系起来，关系到汽车的多种使用性能。

从外表上看，轿车悬挂系统仅是由一些杆汽车悬架图、筒以及弹簧组成，但千万不要以为它很简单，相反轿车悬架是一个较难达到完美要求的汽车总成，这是因为悬挂系统既要满足汽车的舒适性要求，又要满足其操纵稳定性的要求，而这两方面又是互相对立的。

比如，为了取得良好的舒适性，需要大大缓冲汽车的震动，这样弹簧就要设计得软些，但弹簧软了却容易使汽车发生刹车“点头”、加速“抬头”以及左右侧倾严重的不良倾向，不利于汽车的转向，容易导致汽车操纵不稳定等。

1、悬挂的分类（l ）非独立式悬挂：两侧车轮安装于一根整体式车桥上，车桥通过悬挂与车架相连。

这种悬挂结构简单，传力可靠，但两轮受冲击震动时互相影响。

而且由于非悬挂质量较重，悬挂的缓冲性能较差，行驶时汽车振动，冲击较大。

该悬挂一般多用于载重汽车、普通客车和一些其他车辆上。

（2）独立式悬挂：每个车轮单独通过一套悬挂安装于车身或者车桥上，车桥采用断开式，中间一段固定于车架或者车身上；此种悬挂两边车轮受冲击时互不影响，而且由于非悬挂质量较经；缓冲与减震能力很强，乘坐舒适。
