下载文档原格式
3. 1 滑橇底部油泥污染导致电泳缩孔及其解决办法在车身经手工预清理完后，进行洪流冲洗前，需要将车身承载在滑橇上并锁紧，再装挂在自行葫芦系统的吊架上，然后依次通过电泳涂装各工艺槽。
当滑橇第一次通过电泳槽时，滑橇表面会泳涂上一层电泳漆膜，形成绝缘层。
而当滑橇承载车身再一次通过电泳槽时，滑橇表面因有绝缘层的存在而不会泳涂上新的电泳漆膜，但会一次次附上一层新的电泳浮漆。
由于电泳后的水洗工艺主要是针对车身，而位于车身底部的滑橇不可能被冲洗干净。
因此，当附有电泳浮漆的滑橇在电泳后工位(如电泳烤房、电泳烤后存放)的输送链上前行时，滑橇底部的电泳浮漆和已泳涂上的电泳漆膜与输送链上的滚子不断接触、摩擦，就会粘附滚子上的润滑油，形成油泥。
由于这些油泥位于滑橇底部，并且有很强的粘附性，即使在通过脱脂和水洗等工艺槽时，也不能完全被清除干净，从而污染磷化槽液、电泳槽液及电泳烤房。
油泥污染引起的直接后果就是造成电泳漆膜缩孔。
经观察发现，在每次对电泳滑橇通过的输送链加油润滑后，电泳漆膜缩孔明显增加。
电泳漆膜缩孔不仅加大了电泳底漆打磨的工作量，也明显影响整车涂膜的质量和抗腐蚀性能。
人工擦除滑橇底部油泥，以避免电泳漆膜缩孔是一种解决办法，但费时费力；在预脱脂槽里增加喷嘴，利用高压脱脂液对滑橇底部油泥进行冲洗也是一种办法，但这样做需要对预脱脂槽进行较大的改造，并且还会加快预脱脂槽液的更新周期，从而造成成本上升；第3 种办法是在车身吊装进槽前的滚床间安装油泥清洗机。
清洗机带有一对呈滚轮状的毛刷，通过电机减速驱动毛刷对滑橇底部油泥进行刷洗。
该方法简便可行。
为加强对油泥的清洗效果，利用该方法并采用3 套清洗机，通过其6 个呈滚轮状、用以粘附滚轮下面清洗液的毛刷对在清洗机上面通过的滑橇底部的油泥进行连续滚刷。
清洗机安装调试完毕，经过2 周的试运行后发现，清洗机工作稳定可靠，清洗效果明显提高。
滑橇底部油泥在经过3 次连续的滚刷后基本被清除，再经过后续的洪流冲洗、脱脂、水洗等流程，油泥被清除得更为彻底，不再对磷化槽液、电泳槽液形成污染，从而避免了因油泥而造成的车身电泳漆膜缩孔的问题。

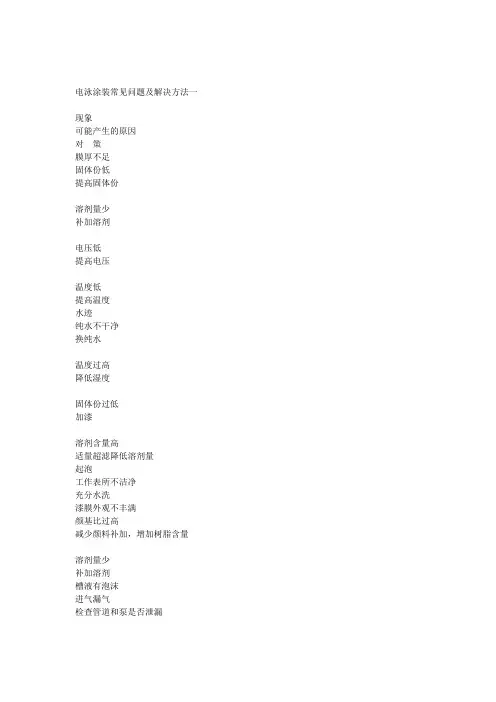

电泳涂装常见问题及解决方法一现象可能产生的原因对策膜厚不足固体份低提高固体份溶剂量少补加溶剂电压低提高电压温度低提高温度水迹纯水不干净换纯水温度过高降低湿度固体份过低加漆溶剂含量高适量超滤降低溶剂量起泡工作表所不洁净充分水洗漆膜外观不丰满颜基比过高减少颜料补加，增加树脂含量溶剂量少补加溶剂槽液有泡沫进气漏气检查管道和泵是否泄漏溢流槽液体过低提出高液体高度固体份过高，槽液粘度太大降低固体份涂膜粗糙颜料份高减少色浆，增加树脂电导率高超滤，降低电导率针孔槽液温度低升高槽液温度电导率过高超滤降低电导率漆膜不均匀，破裂槽液温度高降低温度电压高降低电压电导率高超滤降低电导率斑纹地图斑痕基材表面污染检查金属表面漆迹清洗不够增加清洗凹孔，缩孔杂质污染清除工件上杂质颜料份低补加色浆硬度烘烤时间延长烘烤时间烘烤温度低升高温度不够流平加溶剂麻点液温低升温溶剂少加溶剂浓度低加漆条纹表面外观不佳电压升高快溶剂含量低槽液固含量低??????? 电泳漆膜常见故障及其纠正方法故障产生原因纠正方法桔皮或表面粗糙电压过高降低电压溶液温度高降低温度固体分过高加水稀释槽液极距太近加大极距烘烤加温太快压缩空气吹干后再烘烤PH 值过高用醋酸或乳酸调整针孔或麻点固体分过低调整至工艺范围PH 值过低降低溶液酸度清洗水不干净换清洗水溶液电导率太高超滤去掉杂质离子膜厚太薄增加电泳电压或时间电镀表面针孔压缩空气吹干后再烘烤火山口或油点工件上附有油加强除油工序槽液面有油渍防止槽液被油污染颗粒污染加强循环过滤和超滤电压高膜层厚降低电泳电压和时间彩虹膜层太薄增加电泳电压提高膜厚颜色不符膜层太厚或太薄选择合适的工作电压和时间调配涂料时，颜色比例错严格按工艺配方配制电泳漆溶剂太多，渗透能力差，膜层厚薄不均调整溶剂含量，使其符合工艺规范不规则图形前处理不彻底加强前处理工序硬度不够烤烘时间短或温度低严格按工艺规范进行涂装面点状或片状颜色差异零件有针孔或砂眼杜绝不合格工件下槽色料乳化搅拌不匀加强电泳漆搅拌表面有水液用压缩空气吹干水滴未干即烘烤用压缩空气吹干电泳前水洗不彻底加强入槽产零件的清洗工件漆膜局部堆积PH太高用冰醋酸或乳酸调整然后超滤工件表面带碱性增加中和槽处理工件油污未除尽加强除油工艺漆膜附着力差工件表面带碱性增加中和槽处理工件油污未除尽加强除油工艺烘烤温度不够或时间太短提高烘烤温度，增加烘烤时间???????电泳槽液常规问题处理操作规范流程1.离子杂质处理测量电导率一般采用电导率仪进行测量，目前较为普遍采用的超滤处理法，在超滤以后，必须补加2-5%的溶剂（视槽液内溶剂量而定），否则会因为槽液内溶剂量缺失而造成电泳工件不良。
电泳常见问题及处理方法1.缩孔这类缺陷在湿的漆膜上看不见，当烘干后漆膜表面出现直径通常为0.5-3.0mm漏底微孔、不漏底的火山口状的凹陷，称为陷穴、凹洼，露底者为缩孔，中间有颗粒但不刮手的称为“鱼眼”。
由于电泳漆湿膜中或表面有尘埃、油渍或与电泳涂料不相容的粒子，成为陷穴中心，因而产生涂膜缺陷。
很多情况下这类缺陷还与被涂物的材质有关，如金属底材上存在微裂纹和微孔等。
原因1:外来油污污染电泳漆膜，油污附着在工件表面，使电泳漆成膜受到影响。
这种原因引起缩孔的几率较大。
解决方法:可检查输送机构、挂具,防止油滴污染漆膜。
从电泳设备制造安装开始就要避免上述物质污染，每一种新零件投入电泳前最好进行相关检验，防止受油、硅油、蜡、脂性碳化物、胶水等污染物对工件，电泳设备及电泳槽液的污染。
原因2:前处理除油不干净，造成润湿性不良，使电泳漆烘干后漆膜有缩孔。
解决方法:加强前处理清洗。
原因3:槽液有油污、异物混入，影响电泳漆膜外观。
解决方法:用吸油纸吸去油污，清除槽液内异物，同时避免异物混入，保持电泳槽液清洁原因4:加漆时有电泳漆没搅拌均匀，使槽液无完全熟化，引起漆膜不良。
解决方法:确保加入的电泳漆搅拌均匀，加强槽液循环，使槽液完全熟化原因5:电泳后水洗中含油分或烘干室内不洁净，循环风含油分，使油分附著在漆膜上面烘干后有缩孔。
解决方法:水洗经常更换,烤箱经常清理.烤箱链轨用油可选用耐高温,不会高温挥发为最佳2.针孔工件上有露底针状小孔，称为针孔，它与缩孔的区别是孔径小，中心无异物，且四周无漆膜堆积凹起。
由漆膜再溶解而引起的针孔，称为再溶解针孔；由电泳过程中产生的气体、湿膜脱泡不良而产生的针孔，称为气体针孔；(1)湿膜针孔:工件未进行烘烤,在空气中凉干,可看到的针孔原因1: 电泳电压过高，电流冲击反应过剧，产生气泡过多，或升压速度过快。
解决方法:适当降低电压,加长软启动时间原因2:溶剂含量偏低。
解决方法:添加溶剂，每次添加不能超过1%原因3:槽液温度过低。
电泳涂装常见问题与解决方法一电泳漆膜常见故障与其纠正方法电泳槽液常规问题处理操作规X流程测量电导率一般采用电导率仪进展测量，目前较为普遍采用的超滤处理法，在超滤以后，必须补加2-5%的溶剂〔视槽液内溶剂量而定〕，否如此会因为槽液内溶剂量缺失而造成电泳工件不良。
溶剂含量过高处理：正确判断是否溶剂含量偏高，溶剂含量偏高容易出现水痕、伴随上膜快、同样电压下电泳膜偏厚、湿膜粘性大、湿膜蓬松等现象；如果确定是溶剂含量高，可以采用超滤方式进展超滤处理，处理完后须测量电导率，要是电导率偏低的情况下需适量补加冰醋酸或乳酸调整〔一般电导率控制在400μs/cm以上即可，PH低于4.5以下的慎用〕溶剂含量过低处理方法：正确判断槽液溶剂含量是否过低，一般在长时间循环下新漆补加量少，槽液温度高，频繁超滤等情况下容易出现溶剂含量较低的情况，溶剂较低的现象表现为同样电压下漆膜较薄，湿膜枯燥粘性小，膜厚不均匀〔彩色电泳较为明显，工件颜色不均匀现象〕，工件烘烤后流平较差等现象；3.槽液PH值控制槽液PH偏高的处理：一般电泳槽液较难容忍PH偏高，PH值偏高容易带来很多负面影响，常见现象较为普遍的是漆膜容易出现局部漆膜堆积现象，电泳槽液发白，明显水溶性不好，如果长时间PH偏高将造成电泳槽液沉淀，严重影响槽液稳定性，出现颗粒等现象，直至无法调整；出现PH值偏高现象可以采用补加冰醋酸或乳酸调整。
槽液PH值偏低的处理：PH偏低的现象表现为漆膜上膜较薄，容易出现针孔现象，伴随湿膜附着力差，容易被水冲掉露底等现象，其是因为槽液内酸含量高造成的返泳现象所致。
电泳涂装常见问题与解决方法二1.颗粒〔疙瘩〕在烘干后的电泳漆膜外表上，存在有手感粗糙的〔或肉眼可见的〕较硬的粒子，称为颗粒。
〔1〕形成原因1〕电泳槽液有沉淀物，凝聚物或其他异物，槽液过滤不良。
2〕电泳后冲洗液脏或冲洗水中含漆浓度过高。
3〕烘干炉脏，落入颗粒状的污物。
4〕进入电泳槽的被涂物不洁净，磷化后的水洗不净。
阴极电泳常见问题及解决方法欧阳家百（2021.03.07）一、颗粒（1）现象在烘干后的电泳涂膜表面上有手感粗糙的、较硬的粒子，或肉眼可见的细小痱子，往往被涂物的水平面较垂直面严重，这种漆膜病态称为颗粒。
（2）产生原因①CED槽液PH值偏高，碱性物质混入，造成槽液不稳定，树脂析出或凝聚。
②槽内有沉淀“死角”和裸露金属处。
③电泳后清洗液脏、含漆量过高，过滤不良。
④进入的被涂物面及吊具不洁，磷化后水洗不良。
⑤在烘干过程中落上颗粒状污物。
⑥涂装环境脏。
⑦补给涂料或树脂溶解不良，有颗粒。
（3）防治方法①将CED槽液的PH值控制在下限，严禁带入碱性物质，加强过滤，加速槽液的更新。
②消除易沉淀的“死角”和产生沉积涂膜的裸露金属件。
③加强过滤，推荐采用精度为25μm的过滤元件，养活泡沫。
④确保被涂面清洁，不应有磷化沉渣，防止二次污染。
⑤清理烘干室和空气过滤器。
⑥保持涂装环境清洁，检查并消除空气的尘埃源。
⑦确保新补涂料溶解良好，色浆细度在标准范围内。
二、缩孔（陷穴）（1）现象在湿的电泳涂膜上看不见，当烘干后漆膜表面出现火山口状的凹坑，直径通常为0.5~3.0mm,不露底的称为陷穴、凹洼、露底的称为缩孔，中间有颗粒的称为“鱼眼”。
产生这一弊病的主要原因是电泳湿涂膜中或表面有尘埃，油污与电泳涂料不相溶的粒子，成为陷穴中心，使烘干初期的湿漆膜流展能力不均衡，而产生涂膜缺陷。
（2）产生原因①被涂物前处理脱脂不良或清洗后又落上油污、尘埃。
②槽液中混入油污，漂浮在液面或乳化在槽液中。
③电泳后冲洗液混入油污。
④烘干室内不净，循环风内含油分。
⑤槽液的颜基比失调，颜料含量低的易产生缩孔。
⑥涂装环境脏、空气可能含有油雾、漆雾，含有机硅物质等污染被涂物或湿涂膜。
⑦补给涂料有缩孔或其中树脂溶解不良，中和不好。
（3）防治方法①加强被涂物的脱脂工序，确保磷化膜不被二次污染。
②在槽液循环系统设除油过滤袋，同时查清油污源，严禁油污带入槽中。
③提高后清洗水质，加强过滤。

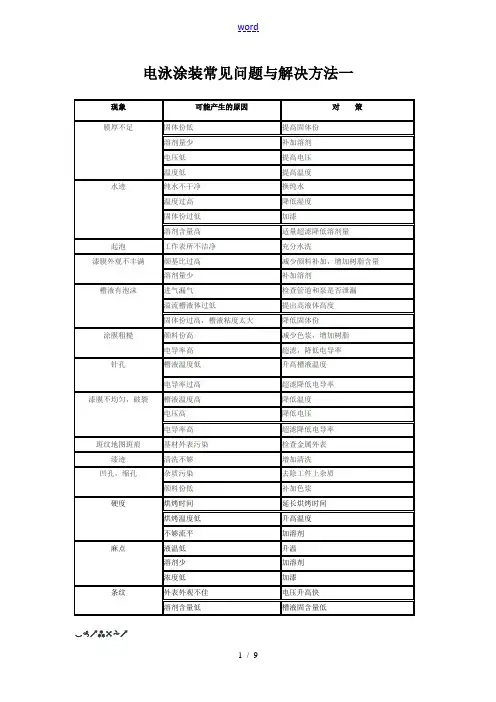

电泳涂装常见问题及解决方法一现象可能产生的原因对策膜厚不足固体份低提高固体份溶剂量少补加溶剂电压低提高电压温度低提高温度水迹纯水不干净换纯水温度过高降低湿度固体份过低加漆溶剂含量高适量超滤降低溶剂量起泡工作表所不洁净充分水洗漆膜外观不丰满颜基比过高减少颜料补加，增加树脂含量溶剂量少补加溶剂槽液有泡沫进气漏气检查管道和泵是否泄漏溢流槽液体过低提出高液体高度固体份过高，槽液粘度太大降低固体份涂膜粗糙颜料份高减少色浆，增加树脂电导率高超滤，降低电导率针孔槽液温度低升高槽液温度电导率过高超滤降低电导率漆膜不均匀，破裂槽液温度高降低温度电压高降低电压电导率高超滤降低电导率斑纹地图斑痕基材表面污染检查金属表面漆迹清洗不够增加清洗凹孔，缩孔杂质污染清除工件上杂质颜料份低补加色浆硬度烘烤时间延长烘烤时间烘烤温度低升高温度不够流平加溶剂麻点液温低升温溶剂少加溶剂浓度低加漆条纹表面外观不佳电压升高快溶剂含量低槽液固含量低??????? 电泳漆膜常见故障及其纠正方法故障产生原因纠正方法桔皮或表面粗糙电压过高降低电压溶液温度高降低温度固体分过高加水稀释槽液极距太近加大极距烘烤加温太快压缩空气吹干后再烘烤PH 值过高用醋酸或乳酸调整针孔或麻点固体分过低调整至工艺范围PH 值过低降低溶液酸度清洗水不干净换清洗水溶液电导率太高超滤去掉杂质离子膜厚太薄增加电泳电压或时间电镀表面针孔压缩空气吹干后再烘烤火山口或油点工件上附有油加强除油工序槽液面有油渍防止槽液被油污染颗粒污染加强循环过滤和超滤电压高膜层厚降低电泳电压和时间彩虹膜层太薄增加电泳电压提高膜厚颜色不符膜层太厚或太薄选择合适的工作电压和时间调配涂料时，颜色比例错严格按工艺配方配制电泳漆溶剂太多，渗透能力差，膜层厚薄不均调整溶剂含量，使其符合工艺规范不规则图形前处理不彻底加强前处理工序硬度不够烤烘时间短或温度低严格按工艺规范进行涂装面点状或片状颜色差异零件有针孔或砂眼杜绝不合格工件下槽色料乳化搅拌不匀加强电泳漆搅拌表面有水液用压缩空气吹干水滴未干即烘烤用压缩空气吹干电泳前水洗不彻底加强入槽产零件的清洗工件漆膜局部堆积PH太高用冰醋酸或乳酸调整然后超滤工件表面带碱性增加中和槽处理工件油污未除尽加强除油工艺漆膜附着力差工件表面带碱性增加中和槽处理工件油污未除尽加强除油工艺烘烤温度不够或时间太短提高烘烤温度，增加烘烤时间???????电泳槽液常规问题处理操作规范流程1.离子杂质处理测量电导率一般采用电导率仪进行测量，目前较为普遍采用的超滤处理法，在超滤以后，必须补加2-5%的溶剂（视槽液内溶剂量而定），否则会因为槽液内溶剂量缺失而造成电泳工件不良。

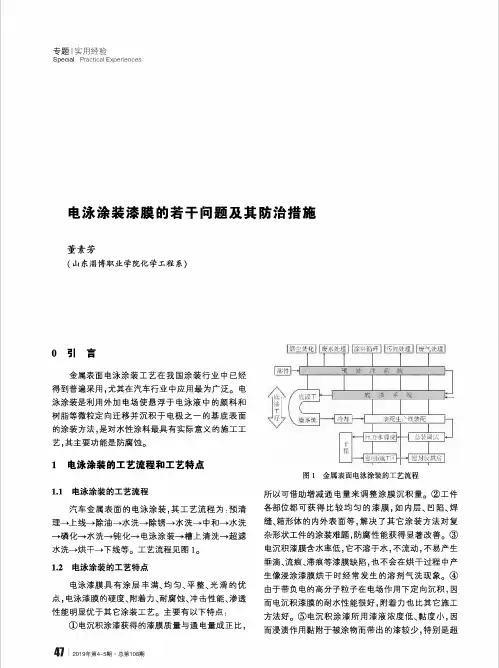

专题I实用经验Special Practical Experiences电泳涂装漆膜的若干问题及其防治措施董素芳（山东淄博职业学院化学工程系）0引言金属表面电泳涂装工艺在我国涂装行业中已经得到普遍采用，尤其在汽车行业中应用最为广泛。
电泳涂装是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法，是对水性涂料最具有实际意义的施工工艺，其主要功能是防腐蚀。
1电泳涂装的工艺流程和工艺特点1.1电泳涂装的工艺流程汽车金属表面的电泳涂装,其工艺流程为：预清理一>■上线一除油一水洗一除锈一水洗一中和一水洗—>■磷化一水洗一钝化一电泳涂装一槽上清洗一超滤水洗T烘干T下线等。
工艺流程见图lo1.2电泳涂装的工艺特点电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐蚀、冲击性能、渗透性能明显优于其它涂装工艺。
主要有以下特点：①电沉积涂漆获得的漆膜质量与通电量成正比，472019年第4~5期•总第108期[W1-4预处理慕统底漆系统底漆装配生产线叢配十UK力水清谶总憑凋试A—*1馳砸诵--m密磁喊图1金属表面电泳涂装的工艺流程所以可借助增减通电量来调整涂膜沉积量。
②工件各部位都可获得比较均匀的漆膜，如内层、凹陷、焊缝、箱形体的内外表面等，解决了其它涂装方法对复杂形状工件的涂装难题，防腐性能获得显著改善。
③电沉积漆膜含水率低，它不溶于水，不流动，不易产生垂滴、流痕、滞痕等漆膜缺陷，也不会在烘干过程中产生像浸涂漆膜烘干时经常发生的溶剂气洗现象。
④由于带负电的高分子粒子在电场作用下定向沉积，因而电沉积漆膜的耐水性能很好，附着力也比其它施工方法好。
⑤电沉积涂漆所用漆液浓度低、黏度小，因而浸渍作用黏附于被涂物而带出的漆较少,特别是超实用经验丨专题Practical Experiences Special滤技术应用于电沉积涂漆后，涂料的利用率可达95%以上。
一、颗粒（疙瘩）在烘干后的电泳漆膜表面，存在有手感粗糙的（或肉眼可见的）较硬的粒子，称为颗粒。
产生缘故：（1）槽液过滤不良，电泳槽液有沉淀物、凝聚物或其它异物。
（2）电泳后冲洗液脏或冲洗水中含漆浓度太高。
（3）烘干炉脏。
（4）磷化后的水洗不净，进入电泳槽的被涂物不洁。
（5）涂装环境脏，磷化后和电泳后湿膜，晾干时受污染。
（6）后道冲洗水的碱性太高，使得冲洗不掉的漆液在水中溶解性差。
（7）槽液表面漆液流动不良，槽液表面的气泡过量。
（8）前处置未将金属表面的氧化颗粒清除。
（9）漆膜低于必然厚度。
（10）漆槽中杂质离子浓度高，或有碱性杂质带入槽中，使得电泳树脂从水中析出。
防治方式：（1）尽可能幸免尘埃带入漆槽，增强电泳槽液的过滤。
所有循环的漆液应全数通过过滤装置，漆槽设计时，尽可能幸免有“死角”，以避免颜填料沉淀。
（2）勤改换后道清洗液，清洗液最好有过滤，同时做个溢流口，减少清洗液表面的泡沫。
（3）按期清理烘干室和空气过滤器，检查平稳系统和漏气情形。
（4）增强磷化后的冲洗，要洗净浮在工件表面上的磷化残渣。
检查去离子水循环洗槽的过滤器是不是堵塞，避免被涂物表面的二次污染。
（5）涂装环境应维持清洁，磷化至电泳槽之间和电泳后沥干（进入烘干室前），应设间壁检查并排除周围空气的尘埃源。
（6）后道清洗水的PH操纵在中性。
（7）增加槽液表面流速。
（8）用打磨的方式清除工件表面的氧化颗粒。
（9）漆膜厚度操纵在要求范围之内。
（10）幸免将碱性杂质和其它杂质离子带入电泳槽。
常常排放超滤液，去除槽中杂质离子。
二、陷穴（缩孔）由外界造成被涂物表面、磷化膜或电泳湿膜上附有尘埃、油分等，或在漆膜中混有与电泳涂料不相溶的异物，它们成为陷穴中心，并造成烘干初期的流展能力不均衡而产生火山口状的凹坑，直径一样为-3.0mm,不露底的称为陷穴、凹坑，露底的称为缩孔。
产生缘故：（1）槽液中混入异物（油分、灰分），油漂浮在电泳槽液表面或乳化在槽液中。
电泳涂装过程中产生的涂膜缺陷及防治由于电泳涂装方法的独特性，所产生的涂膜缺陷虽与一般涂膜缺陷相同，但原因及防治方法不同，有些缺陷是电泳涂装独有。
在本章中将常见的电泳涂装涂膜缺陷及其原因和防治方法介绍如下：1．颗粒、疙瘩在烘干后的电泳涂膜表面上，存在有手感粗糙的（或肉眼可见的）较硬的颗粒的现象。
原因：1）电泳槽液有沉淀物、凝聚物或其他异物㈠，槽液过滤不良。
2）电泳后冲洗液脏或冲洗水中含涂料浓度过高。
3）烘干炉脏，落上颗粒状的污物。
4）进入电泳槽的被涂物及吊具不干净，磷化后的水洗不净。
5）涂装环境脏。
防治：1）加强电泳槽液的过滤。
所有循环的槽液应全部经过过滤装置，推荐用25µm精度的过滤袋过滤，加强搅拌防止沉淀，消除槽内的“死角”和裸露金属处，严控PH值和碱性物质的带入，防止树脂析出或凝聚。
2）提高后冲洗水的清洁度，尽量降低电泳后冲洗水中的固体分。
控制泡沫的产生，后冲洗液要经（10～15）µm精度的过滤器过滤。
3）清理烘干室，增设循环空气过滤器（或定期更换空气过滤材料，检查烘干系统的密封性。
4）加强白件清理，清除焊接飞溅物及打磨屑；改进吊具结构，及时清除疏松污垢；加强前处理液的过滤，必要时增加磁性过滤，降低磷化槽液的残渣含量；加强磷化后的冲洗，洗净浮在工件表面上的磷化残渣。
5）涂装环境应保持清洁。
前处理与电泳设备之间，电泳与烘干室之间要设防尘通道，并确保无二次污染源。
2．陷穴、缩孔由外界造成被涂物表面、磷化膜或电泳湿涂膜上附有尘埃、油等，或在涂膜中混有与电泳涂料不粗容的粒子，它们成为缩孔中心，并造成烘干初期的展平不均衡而产生火山口状的凹坑，直径通常为(0.5～3.0)mm，涂膜缺陷处形态。
原因：1）槽液中混入异物（油、灰尘），油飘浮在电泳槽液表面或乳化在槽液中。
2）被涂物被污染（如灰尘、运输链上掉落的润滑油、铁粉、面漆尘埃、吹水用的压缩空气中有油污）。
3）前处理脱脂不良、磷化膜上有油污。
电泳漆膜缺陷（针孔）原因分析及解决措施阴极电泳涂料凭借其卓越的耐蚀性，极高的利用率，相对比较环保等特点，在汽车工业、轻工、家电等领域的应用越来越广泛。
近年来，新投电泳槽也越来越多。
但是，各式各样的漆膜缺陷在新老电泳线以及各种不同材质工件上仍频繁出现。
除了常见因素外，一些特殊原因导致的漆膜缺陷也越来越多，由于具有隐蔽性强，缺陷出现无规律性等特点，排查此类原因有一定难度。
但若不及时发现，一旦集中爆发，将导致大批产品的返工。
由于查找解决问题需要一定时间，这样就耽误了流水线的生产，对企业危害较大。
因此，能够对生产过程中发现的各种由于特殊原因导致的漆膜缺陷进行机理分析，并提供解决方案就显得尤为关键，本文主要分析电泳漆膜针孔产生的原因及解决措施。
针孔是电泳涂装中常见的漆膜缺陷之一。
大多情况下是由于槽液电导过高，导致电极反应剧烈，或溶剂含量偏高，导致湿膜中溶剂和水分含量偏多所致。
但有一些电泳线，其槽液各项指标均正常，湿膜也无异常，但最终电泳漆干膜却存在针孔现象。
电泳漆膜针孔的产生机理：电泳漆膜在加热烘干时，漆膜开始交联固化，漆膜内含有的溶剂和水分等物质受热蒸发，如果蒸发的气体量不太多，且蒸发时漆膜表面尚未干燥，气体逸出时形成的孔隙通过涂料的流平还能还原。
但如果漆膜表面已接近干燥，此时若还有气体逸出，漆膜将无法再次流平，就很可能导致针孔现象的产生。
底材差异的影响有些电泳线，钢铁底材上的电泳漆膜没有任何问题，而一些铝合金、镀锌件等底材上却极易产生针孔现象。
这主要是由于其电极反应剧烈程度不同，底材材质致密度不同所致。
形成机理：电泳时，由于镁、铝、锌等金属的活泼性较强，电极反应较剧烈，电沉积速度过快，产生的气体、水等物质大量夹带于较厚的湿膜中，这样，湿膜就极易出现气泡针孔等缺陷。
在压铸件上尤其明显。
此外，镀锌件由于镀锌层本身会有“氢脆”现象。
在高温固化时镀锌层中所夹带的气体就会逸出，导致针孔产生。
解决措施：对于此类工件，可降低电泳电压，减缓电极反应速度来减少针孔的产生。
阳极电泳罕睹问题及办理要领之阳早格格创做一、颗粒（1）局里正在烘搞后的电泳涂膜表面上有脚感细糙的、较硬的粒子，大概肉眼可睹的细小痱子，往往被涂物的火仄里较笔曲里宽重，那种漆膜病态称为颗粒.（2）爆收本果①CED槽液PH值偏偏下，碱性物量混进，制成槽液没有宁静，树脂析出大概凝结.②槽内有重淀“死角”战裸露金属处.③电泳后荡涤液净、含漆量过下，过滤没有良.④加进的被涂物里及吊具没有净，磷化后火洗没有良.⑤正在烘搞历程中降上颗粒状污物.⑥涂拆环境净.⑦补给涂料大概树脂溶解没有良，有颗粒.（3）防治要领①将CED槽液的PH值统制正在下限，宽禁戴进碱性物量，加强过滤，加速槽液的革新.②与消易重淀的“死角”战爆收重积涂膜的裸露金属件.③加强过滤，推荐采与细度为25μm的过滤元件，养活泡沫.④保证被涂里浑净，没有该有磷化重渣，预防两次传染.⑤浑理烘搞室战气氛过滤器.⑥脆持涂拆环境浑净，查看并与消气氛的灰尘源.⑦保证新补涂料溶解劣良，色浆细度正在尺度范畴内. 两、缩孔（陷穴）（1）局里正在干的电泳涂膜上瞅没有睹，当烘搞后漆膜表面出现火山心状的凸坑，曲径常常为0.5~3.0mm,没有露底的称为陷穴、凸洼、露底的称为缩孔，中间有颗粒的称为“鱼眼”.爆收那一毛病的主要本果是电泳干涂膜中大概表面有灰尘，油污与电泳涂料没有相溶的粒子，成为陷穴核心，使烘搞初期的干漆膜流展本领没有均衡，而爆收涂膜缺陷.（2）爆收本果①被涂物前处理脱脂没有良大概荡涤后又降上油污、灰尘.②槽液中混进油污，漂浮正在液里大概乳化正在槽液中.③电泳后浑洗液混进油污.④烘搞室内没有净，循环风内含油分.⑤槽液的颜基比仄衡，颜料含量矮的易爆收缩孔.⑥涂拆环境净、气氛大概含有油雾、漆雾，含有机硅物量等传染被涂物大概干涂膜.⑦补给涂料有缩孔大概其中树脂溶解没有良，中战短好. （3）防治要领①加强被涂物的脱脂工序，保证磷化膜没有被两次传染.②正在槽液循环系统设除油过滤袋，共时查浑油污源，宽禁油污戴进槽中.③普及后荡涤火量，加强过滤.④脆持烘搞室战循环热风的浑净.⑤安排槽液的颜基比，适合加色浆普及颜料含量.⑥脆持涂拆环境净净，扫除对于涂拆有害物量源，更加是有机硅物量源.⑦加强补给涂料的管制，分歧格的没有克没有及增加进槽中，保证补给涂料溶解、中战、过滤好.三、针孔（1）局里电泳涂膜正在烘搞后爆收针尖状的小凸坑大概小孔，那种涂膜毛病称为针孔，它与缩孔（麻坑）的辨别是孔径小、核心无同物、四里无漆膜散集凸起.根据爆收的本果针孔有下列几种：①由干涂膜再溶解耐引起的针孔，称为再溶解针孔.②电泳历程中，由于电解反应猛烈，爆收气泡过多、脱泡没有良大概果槽液温度偏偏矮大概搅拌没有充分，制成被漆膜包裹，正在烘搞历程中气泡破裂而爆收的针孔，称为气泡针孔.③戴电进槽阶梯针孔：爆收正在戴电进槽阶梯毛病程度宽重的场合下，针孔是沿进槽斜线暴露底板，其余，由于槽液对于物体表面潮干没有良，使一些气泡被启关正在漆膜内大概是槽液表面的泡沫附着正在工件表面上产气愤泡针孔，普遍爆收正在被涂物的下部.（2）爆收本果①电泳涂拆后被涂物出槽荡涤没有即时，干涂膜爆收再溶解.②槽液中杂量离子含量过下，电解反应剧烈，被涂物表面爆收过多气体.③磷化膜孔隙率下，也易含量气泡.④槽液温度偏偏矮大概搅拌没有充分，使干膜脱泡没有良.⑤工件戴电进槽时输送链速度过缓.⑥被涂物进槽端槽液里流速矮，有泡沫散集.（3）防治要领①被涂物离启槽液应坐时用UF液大概杂火浑洗，时间没有超出1min.②排搁UF液、加杂火，降矮杂量离子的含量.③安排磷化配圆及工艺，使磷化膜结晶致稀化.④加强槽液搅拌，保证槽液温度正在28~30℃下运止.⑤正在链速过缓的场合，没有宜采用戴电进槽办法的电泳涂拆工艺，改用进槽后通电.⑥使槽液里流速大于0.2m/s，与消散集的泡沫.四、再溶解（1）局里泳涂重积正在被涂物上的干涂膜，被槽液大概UF荡涤液再次溶解，爆收涂膜变薄、得光、针孔、露底等局里. （2）爆收本果①电泳后的被涂件正在电泳槽液大概UF液中停顿（交触）时间过少.②槽液战UF液的PH值偏偏矮，溶剂含量偏偏下，后浑洗压力过下，荡涤时间过少.③设备障碍，制成停链.（3）防治要领①断电后工件坐时出槽，出槽后至后荡涤隔断时间战正在UF液中停顿时间没有宜超出1min.②将槽液战UF液的PH值战溶剂含量庄重统制正在工艺确定范畴内，屡屡UF液荡涤时间应统制正在20s安排，浑洗压力没有该超出0.12MPa.③应即时排除设备障碍.五、泳涂有膜薄偏偏薄（1）局里被涂物泳后表面的搞涂膜薄度缺累，矮于工艺确定的膜薄.主假如工艺参数实止没有宽，槽液老化、仄衡、导电没有良战再溶解制成的.（2）爆收本果①槽液固体分偏偏矮.②泳涂电压矮，泳涂时间缺累.③槽液温度矮于工艺确定的范畴.④槽液电导率矮.⑥槽液老化，革新期少，使干漆膜电阻过下，槽液电导变矮.⑦极板连交没有良战被腐蚀益坏，极液电导矮，极罩隔膜阻碍.⑧被涂物通电没有良.⑨UF液后浑洗时间过少，爆收再溶解.⑩阳极电泳槽液的PH值偏偏矮.（3）防治要领①普及槽液固体分，按工艺确定统制正在常常情况下±0.5%以内.②普及泳涂电压，延少泳涂时间.③将槽液温度统制正在工艺典型的上限.④缩小UF液的益坏.⑤补加UF液的益坏.⑥加速槽液革新，增加删薄安排剂.⑦查看极板、极罩战极液系统，定期浑理大概革新，使其导电劣良.⑧浑理挂具，使被涂物通电劣良.⑨收缩UF液浑洗时间.⑩加速阳极液的排搁，大概增加矮中战度涂料，使槽液的PH值降到工艺确定的央供.六、泳涂的漆膜过薄（1）局里被涂物表面的膜薄度超开工艺确定的膜薄，如果漆膜中瞅仍很好，普遍没有是毛病，主假如涂料消耗删大，成本删下.（2）爆收本果①泳透电压偏偏下.②槽液温度偏偏下.③槽液的固体分过下.④泳涂时间过少（如停链）.⑤槽液中的有机溶剂含量过下，修槽初期死化时间短⑥槽液的电导率下.⑦被涂物周围循环短好.（3）防治要领①降矮泳涂电压②降矮槽液温度（千万于没有克没有及下开工艺确定温度）.③降矮槽液的固体分.④统制泳涂时间，预防停链.⑤排搁UF液，增加来离子火，延少新配槽液的死化时间.⑥排搁UF液增加来离子火，降矮槽液中杂量离子的含量.⑦常常果泵、过滤器战喷嘴阻碍而致七、非常十分附着（1）局里由于被涂物表面大概磷化膜的导电性没有匀称，正在电泳涂拆时电流稀度集结于电阻小的部分，引起漆膜正在该部位集结收展，截止是正在那个部位呈散集附着.当泳涂电压偏偏下、交近益害电压时，制成漆膜局部益害，也呈散集状态附着.（2）爆收本果①磷化膜传染（有指印、斑印）②前处理工艺非常十分（脱脂没有良、火洗没有充分、磷化膜有收蓝、黄锈斑等）③被涂物表面有黄锈、焊药等终扫撤除.④槽液被杂量离子传染，电导过大，槽液中的有机溶剂含量过下，颜料分过矮.⑤泳涂电压过下，槽液温度下，制成涂膜被益害.（3）防治要领①预防两次传染，宽禁裸脚触摸磷化膜表面.②安排前处理工艺，保证脱脂劣良，火洗充分，磷化膜匀称，无黄锈，蓝斑.③黑件加进前处理工序之前设预荡涤工序，撤除黄锈、焊药等.④排搁UF液，加来离子火，增加色浆，普及灰分，预防杂量离子混进.⑤降矮泳涂电压，统制进槽初期电压，降矮槽液温度，宽防极间距太近.八、泳透力变好（1）局里正在仄常情况下被涂物的内腔、夹层结构内表面皆能涂上漆，但是正在死产中偶尔创制内腔泳涂没有上漆大概者涂得很薄，那种局里称为泳透力变好.正在汽车车身涂拆死产中应定期抽检，将车身解体，瞅察其内腔、焊缝各部位的涂拆情景，并丈量膜薄，以考核泳透力的变更. （2）爆收本果①泳透电压过矮②槽液的固体分偏偏矮③槽液的搅拌缺累④极罩隔膜阻碍、电阻大⑤新增加电泳涂料的泳透力好大概分歧格（3）防治要领①普及泳透电压.②保证槽液的固体分正在工艺确定的范畴③加强槽液搅拌④浑理极罩大概革新隔膜⑤加强进厂资料的抽检，采用泳透力好的电泳涂料.九、两次流痕（1）局里经后荡涤所得干电泳涂膜表面仄常，但是经烘搞，正在被涂物的夹缝结构处爆收漆液流痕.那种局里称为“两次流痕”漆膜毛病.其本果是被涂物夹缝正在荡涤中已洗净，正在慢遽降温时沸腾将槽液挤出，爆收流痕.（2）爆收本果①被涂物的结构制成②电泳后荡涤工艺采用没有当，火洗没有良③加进烘搞时降温过慢④槽液固体分战后荡涤UF液含漆量偏偏下（3）防治要领①正在大概条件下矫正结构②对于搀杂的被涂物，如汽车车身，应选浸喷分离式荡涤工艺，大概用火冲大概压缩气氛吹掉夹缝中的槽液，终尾杂火浸洗火温加热到30~40，有好处与消两次流痕③加强晾搞功能，正在烘搞前预加热④适合降矮槽液的固体分；降矮后荡涤UF液中的含漆量十、火滴迹（1）局里电泳涂膜正在烘搞后局部漆里上有坎坷没有服的火滴斑状，做用涂膜仄坦性，那种毛病称为火滴迹. （2）爆收本果①干涂膜表面的火滴、火珠正在烘搞前已挥收掉大概吹掉②从挂具战悬链上滴降的火滴③被涂物上有积火④干电泳涂膜的抗火滴性（电渗性）好⑤加进烘搞室后温降过慢⑥杂火火洗缺累.（3）防治要领①吹掉火滴、火珠，降矮晾搞区的干度，加强排风普及气温.②采与步伐预防火滴降正在被涂物上③应设法与消积火④矫正所用电泳涂料的电渗性.⑤预防降温过慢大概减少预加热（60~100℃，10min）⑥加强杂火洗十一、搞漆迹（1）局里正在电泳涂拆后附着正在干涂膜上的槽液终荡涤净，烘搞后涂膜表面爆收斑痕，称搞漆迹大概漆迹.（2）爆收本果①被涂物出槽到后荡涤区之间的时间太少.②电泳后荡涤没有良③槽液温度偏偏下，涂拆环境干度矮（3）防治要领①加强槽上的“0”次荡涤，至循环UF液洗的沥漆时间没有该大于1min .②查看喷嘴是可阻碍大概安插没有当，适合加大浑洗火量③适合降矮温度，普及环境干度十两、涂里斑印（1）局里由于底材表面大概磷化膜的传染，正在电泳涂拆后搞漆膜表面仍可睹到花纹大概天图状的斑痕.它与火滴迹战漆迹斑痕的分歧之处是涂里仍仄坦，但是对于涂膜的耐火性、耐腐蚀性有做用. （2）爆收本果①磷化后的火洗没有充分②磷化后的火洗火量没有良③磷化处理过的被涂里再次被传染.（3）防治要领①加强磷化后火洗，查看喷嘴是可阻碍②加强磷化后火洗的火量管制，杂火洗后的滴火电导没有该大于10μs/cm③预防已处理过的磷化膜被两次传染，脆持环境整净，预防挂具滴火十三、电泳涂膜中瞅没有良（1）局里劣量阳极电泳涂料正在最好的泳涂条件涂拆，所得电泳涂中瞅光润、仄坦、歉谦，应无颗粒、缩孔、针孔、斑痕、猪皮状等缺陷.阳极电泳底漆涂层险些可没有挨磨，曲交涂中涂大概里漆，赢得下档化妆性涂层.电泳涂膜中瞅没有良，除前述多种漆膜毛病中，另有阳阳里，光芒、光润度等没有匀，得光，中瞅没有歉谦，呈猪皮状，漆里细糙，脚感短好（用脚摸没有但是滑，有细糙的感觉）等. 电泳涂膜中瞅没有良普遍是由再溶解、电泳涂料的L效验战热展仄性短好、槽液的颜料含量过下、溶剂含量过矮、被涂物周围的槽液流速过矮、槽液有细小的凝结物、过滤没有良等本果制成的.（2）爆收本果①由于涂膜再溶解，使漆膜变薄、得光、露底②电泳涂料的L效验短好以致火仄里、笔曲里光芒战细糙度纷歧.③槽液的颜料含量过下④槽液的有机溶剂含量过矮⑤被涂物周围的槽液流速过矮大概没有震动⑥被涂物底材战磷化膜表面细糙度没有匀，做用涂膜中瞅⑦槽液固体分过矮⑧槽液温度矮⑨槽液过滤没有良⑩槽液中的杂量离子含量下，电导太下（3）防治要领①与消除膜被再溶解的条件，庄重统制槽液战荡涤液的PH 值及有机溶剂含量②矫正所采与电泳涂料的L效验，统制涂料正在15μm以下.③加树脂液，安排槽液的颜基比④适量增加相映的有机溶剂⑤加强槽液搅拌，查看喷嘴状态大概流背⑥矫正底材表面的细糙度及其匀称性，采用致稀薄膜型磷化膜，加强磷化后的荡涤⑦普及槽液的固体分⑧按工艺央供宽控槽液温度⑨加强槽液过滤，过滤细度没有该下于25μm⑩排搁UF液，增加来离子火十四、戴电进槽阶梯毛病（1）局里正在连绝式电泳涂拆场合，被涂物戴电加进电泳槽，涂里上易爆收多孔量的阶梯条纹漆膜毛病，普遍称那种毛病为戴电进槽阶梯毛病.（2）爆收本果①进槽部位液里有泡沫浮动，泡沫吸附正在被涂里上，被重积的漆膜包裹②被涂物表面搞干没有匀大概有火滴③进槽段电压过下，制成电解反应过烈④被涂物进槽速度太缓大概有脉动（3）防治要领①加大进槽部位液里流速，与消液里的泡沫.②吹掉被涂里的火滴，保证被涂物齐搞大概齐干状。
电泳涂装常见问题及解决方法一电泳漆膜常见故障及其纠正方法电泳槽液常规问题处理操作规范流程1.离子杂质处理测量电导率一般采用电导率仪进行测量，目前较为普遍采用的超滤处理法，在超滤以后，必须补加2-5%的溶剂（视槽液内溶剂量而定），否则会因为槽液内溶剂量缺失而造成电泳工件不良。
2.溶剂含量处理溶剂含量过高处理：正确判断是否溶剂含量偏高，溶剂含量偏高容易出现水痕、伴随上膜快、同样电压下电泳膜偏厚、湿膜粘性大、湿膜蓬松等现象；如果确定是溶剂含量高，可以采用超滤方式进行超滤处理，处理完后须测量电导率，要是电导率偏低的情况下需适量补加冰醋酸或乳酸调整（一般电导率控制在400μs/cm以上即可，PH低于4.5以下的慎用）溶剂含量过低处理方法：正确判断槽液溶剂含量是否过低，一般在长时间循环下新漆补加量少，槽液温度高，频繁超滤等情况下容易出现溶剂含量较低的情况，溶剂较低的现象表现为同样电压下漆膜较薄，湿膜干燥粘性小，膜厚不均匀（彩色电泳较为明显，工件颜色不均匀现象），工件烘烤后流平较差等现象；3.槽液PH值控制槽液PH偏高的处理：一般电泳槽液较难容忍PH偏高，PH值偏高容易带来很多负面影响，常见现象较为普遍的是漆膜容易出现局部漆膜堆积现象，电泳槽液发白，明显水溶性不好，如果长时间PH偏高将造成电泳槽液沉淀，严重影响槽液稳定性，出现颗粒等现象，直至无法调整；出现PH值偏高现象可以采用补加冰醋酸或乳酸调整。
槽液PH值偏低的处理：PH偏低的现象表现为漆膜上膜较薄，容易出现针孔现象，伴随湿膜附着力差，容易被水冲掉露底等现象，其是因为槽液内酸含量高造成的返泳现象所致。
电泳涂装常见问题及解决方法二1.颗粒（疙瘩）在烘干后的电泳漆膜表面上，存在有手感粗糙的（或肉眼可见的）较硬的粒子，称为颗粒。
（1）形成原因1）电泳槽液有沉淀物，凝聚物或其他异物，槽液过滤不良。
2）电泳后冲洗液脏或冲洗水中含漆浓度过高。
3）烘干炉脏，落入颗粒状的污物。
电泳漆铸件的缺陷修补方法分析与应用随着近年来冶金行业的迅猛发展，电泳漆铸件已经逐渐成为一项重要的制造业。
电泳漆的精度越来越高，其优点都得到了广泛的应用。
然而，电泳漆铸件也会遇到一些缺陷，这需要专业的技术人员来进行检查和修补。
第一，电泳漆铸件面上有微小的裂纹。
这种缺陷原因通常源于在电泳漆过程中温度变化过大，或者压力不足，这会导致在铸件表面形成了深浅不一的裂纹。
此外，也可能是熔融金属本身存在的缺陷。
要修补这种缺陷，需要对铸件进行防护处理，以减少温度变化的影响。
同时，要采取合理的压力，以确保铸件的均匀性。
在这个过程中，也可以使用超声检测仪测量铸件的尺寸，以保证质量。
第二，电泳漆铸件上出现黑点。
这种缺陷通常由于金属材料或塑料材料不足以防止熔母料中的微量夹杂物质，而金属材料有铁粉或料粒等，这些杂质就会在铸造过程中产生黑点，以致影响铸件的精度。
要修补这种缺陷，需要先仔细检查原材料，添加合适的应力防护剂或用液态防锈油增加防护。
另外，也可以采用激光抛光技术，将铸件表面的黑点清除，恢复铸件的精度。
第三，电泳漆铸件出现间隙。
这种缺陷通常因铸件本身的金属材料弹性变形而引起，或者是金属材料和塑料材料不能完全熔化而引起。
要修补这种缺陷，可以采用激光填缝技术对铸件进行填缝处理，焊接位置可以用激光焊接技术完成。
此外，也可以采用磁浮焊技术，以更精确的方式修补铸件的间隙。
上述是电泳漆铸件常见的缺陷修补方法，电泳漆铸件的缺陷修补技术有助于提高铸件的精度和使用寿命。
但是，电泳漆铸件的缺陷修补仍然面临着很多挑战，比如材料的回收利用、生产效率提高、工业污染减少等。
为了更好地解决这些挑战，需要研究人员和技术人员不断创新，推动行业发展，实现电泳漆铸件工业的完善和可持续发展。
总之，电泳漆铸件的缺陷修补方法分析与应用，不但可以提高铸件的性能和使用寿命，而且还有助于促进电泳漆铸件行业可持续发展。
电泳漆施工中表面张力的问题及解决方案涂料施工中表面张力问题及解决方法是什么？涂料施工后，有的流平很好，有的则会发生各种弊病，这些现象大多和表面张力有关。
下面由湖北电泳漆生产厂家给大家分析一下：---流平流平力来自表面张力，流平可以减少液体的表面积；在涂层的薄处，气体挥发得相对较快，表面张力上升得快，周围高处的涂料有向其铺展的趋向。
涂料在固化之前应有足够的流动时间，以保证流平。
---厚边现象涂层的边缘表面较大，挥发得较快，因此温度下降，表面张力升高，附近的涂料自动向其铺展，于是形成边缘变厚的现象。
---缩孔现象湿的涂层上若落上一滴表面张力低的液体，如烘箱中凝聚后滴下的溶剂或脏物（如油），可使邻近的涂料表面张力降低，并向周围表面张力较高处铺展，于是形成一个火山口的现象，这种现象称为缩孔。
---桔子皮现象桔子皮现象是指涂层表面微微地起伏不平，形状如桔皮的情况。
形成桔皮的原因很多，例如在喷涂时，喷枪的距离控制不好或涂料和溶剂配合不好，雾化情况不好等都可引起桔皮。
喷涂时，雾化的小滴经过较长的距离，溶剂挥发很多后，落在湿膜上，由于这种小滴浓度高，表面张力大，周围的涂料便自动向此小滴铺展，于是形成突起。
桔子皮现象也和所谓的贝纳尔漩流窝有关。
---贝纳尔漩流窝涂料在干燥过程中，随着溶剂的蒸发，表面浓度升高，温度下降，表面张力升高。
由于表层和底层的表面张力不同，于是产生一种很大的推动力，使涂料从底层往上层运动，这种运动导致局部涡流，形成所谓贝纳尔漩流窝（Benardcell）。
涡流原点有如火山口，向外喷发出下层涂料，这些表面张力低的涂料向周围表面张力高的表层铺展，于是形成隆起部分。
并使湿膜形成规则的六角形，其中心与边缘颜料浓度将有不同。
如果涂料流平性不好，在漆膜干燥后便留下凹凸起伏的桔皮。
---发花和浮色现象发花是指施工后漆膜中颜料不均匀分布，使外观呈花斑（蜂窝状条斑）。
浮色是指漆膜表面颜色不同于底层，施工后漆膜颜色呈均匀变化，这是由不同颜料在漆膜层间分布不均匀引起的。
常见的电泳涂装漆膜弊病及其防治方法一、颗粒（1）现象在烘干后的电泳涂膜表面上有手感粗糙的、较硬的粒子，或肉眼可见的细小痱子，往往被涂物的水平面较垂直面严重，这种漆膜病态称为颗粒。
（2）产生原因①CED槽液PH值偏高，碱性物质混入，造成槽液不稳定，树脂析出或凝聚。
②槽内有沉淀“死角”和裸露金属处。
③电泳后清洗液脏、含漆量过高，过滤不良。
④进入的被涂物面及吊具不洁，磷化后水洗不良。
⑤在烘干过程中落上颗粒状污物。
⑥涂装环境脏。
⑦补给涂料或树脂溶解不良，有颗粒。
（3）防治方法①将CED槽液的PH值控制在下限，严禁带入碱性物质，加强过滤，加速槽液的更新。
②消除易沉淀的“死角”和产生沉积涂膜的裸露金属件。
③加强过滤，推荐采用精度为25μm的过滤元件，养活泡沫。
④确保被涂面清洁，不应有磷化沉渣，防止二次污染。
⑤清理烘干室和空气过滤器。
⑥保持涂装环境清洁，检查并消除空气的尘埃源。
⑦确保新补涂料溶解良好，色浆细度在标准范围内。
幸福的家2009-04-06 15:15（1）现象在湿的电泳涂膜上看不见，当烘干后漆膜表面出现火山口状的凹坑，直径通常为0.5~3.0mm,不露底的称为陷穴、凹洼、露底的称为缩孔，中间有颗粒的称为“鱼眼”。
产生这一弊病的主要原因是电泳湿涂膜中或表面有尘埃，油污与电泳涂料不相溶的粒子，成为陷穴中心，使烘干初期的湿漆膜流展能力不均衡，而产生涂膜缺陷。
（2）产生原因①被涂物前处理脱脂不良或清洗后又落上油污、尘埃。
②槽液中混入油污，漂浮在液面或乳化在槽液中。
③电泳后冲洗液混入油污。
④烘干室内不净，循环风内含油分。
⑤槽液的颜基比失调，颜料含量低的易产生缩孔。
⑥涂装环境脏、空气可能含有油雾、漆雾，含有机硅物质等污染被涂物或湿涂膜。
⑦补给涂料有缩孔或其中树脂溶解不良，中和不好。
幸福的家2009-04-06 15:16（1）现象电泳涂膜在烘干后产生针尖状的小凹坑或小孔，这种涂膜弊病称为针孔，它与缩孔（麻坑）的区别是孔径小、中心无异物、四周无漆膜堆积凸起。
根据产生的原因针孔有下列几种：①由湿涂膜再溶解耐引起的针孔，称为再溶解针孔。
②电泳过程中，由于电解反应激烈，产生气泡过多、脱泡不良或因槽液温度偏低或搅拌不充分，造成被漆膜包裹，在烘干过程中气泡破裂而产生的针孔，称为气泡针孔。
③带电入槽阶梯针孔：发生在带电入槽阶梯弊病程度严重的场合下，针孔是沿入槽斜线露出底板，另外，由于槽液对物体表面润湿不良，使一些气泡被封闭在漆膜内或是槽液表面的泡沫附着在工件表面上形成气泡针孔，一般产生在被涂物的下部。
（2）产生原因①电泳涂装后被涂物出槽清洗不及时，湿涂膜产生再溶解。
②槽液中杂质离子含量过高，电解反应剧烈，被涂物表面产生过多气体。
③磷化膜孔隙率高，也易含量气泡。
④槽液温度偏低或搅拌不充分，使湿膜脱泡不良。
⑤工件带电入槽时运输链速度过慢。
⑥被涂物入槽端槽液面流速低，有泡沫堆积。
（3）防治方法①被涂物离开槽液应立即用UF液或纯水冲洗，时间不超过1min。
②排放UF液、加纯水，降低杂质离子的含量。
③调整磷化配方及工艺，使磷化膜结晶致密化。
④加强槽液搅拌，确保槽液温度在28~30℃下运行。
⑤在链速过慢的场合，不宜选用带电入槽方式的电泳涂装工艺，改用入槽后通电。
⑥使槽液面流速大于0.2m/s，消除堆积的泡沫。
幸福的家2009-04-06 15:16（1）现象被涂物泳后表面的干涂膜厚度不足，低于工艺规定的膜厚。
主要是工艺参数执行不严，槽液老化、失调、导电不良和再溶解造成的。
（2）产生原因①槽液固体分偏低。
②泳涂电压低，泳涂时间不足。
③槽液温度低于工艺规定的范围。
④槽液电导率低。
⑤槽液中有机溶剂含量偏低。
⑥槽液老化，更新期长，使湿漆膜电阻过高，槽液电导变低。
⑦极板连接不良和被腐蚀损失，极液电导低，极罩隔膜堵塞。
⑧被涂物通电不良。
⑨UF液后冲洗时间过长，产生再溶解。
⑩阴极电泳槽液的PH值偏低。
（3）防治方法①提高槽液固体分，按工艺规定控制在通常情况下±0.5%以内。
②提高泳涂电压，延长泳涂时间。
③将槽液温度控制在工艺规范的上限。
④减少UF液的损失。
⑤补加UF液的损失。
⑥加速槽液更新，添加增厚调整剂。
⑦检查极板、极罩和极液系统，定期清理或更新，使其导电良好。
⑧清理挂具，使被涂物通电良好。
⑨缩短UF液冲洗时间。
幸福的家2009-04-06 15:17（1）现象被涂物表面的膜厚度超过工艺规定的膜厚，如果漆膜外观仍很好，一般不是弊病，主要是涂料消耗增大，成本增高。
（2）产生原因①泳透电压偏高。
②槽液温度偏高。
③槽液的固体分过高。
④泳涂时间过长（如停链）。
⑤槽液中的有机溶剂含量过高，建槽初期熟化时间短⑥槽液的电导率高。
⑦被涂物周围循环不好。
（3）防治方法①降低泳涂电压②降低槽液温度（绝对不能高出工艺规定温度）。
③降低槽液的固体分。
④控制泳涂时间，避免停链。
⑤排放UF液，添加去离子水，延长新配槽液的熟化时间。
⑥排放UF液添加去离子水，降低槽液中杂质离子的含量。
⑦通常因泵、过滤器和喷嘴堵塞而致幸福的家2009-04-06 15:17（1）现象由于被涂物表面或磷化膜的导电性不均匀，在电泳涂装时电流密度集中于电阻小的部分，引起漆膜在该部位集中成长，结果是在这个部位呈堆积附着。
当泳涂电压偏高、接近破坏电压时，造成漆膜局部破坏，也呈堆积状态附着。
（2）产生原因①磷化膜污染（有指印、斑印）②前处理工艺异常（脱脂不良、水洗不充分、磷化膜有发蓝、黄锈斑等）③被涂物表面有黄锈、焊药等末清除掉。
④槽液被杂质离子污染，电导过大，槽液中的有机溶剂含量过高，颜料分过低。
⑤泳涂电压过高，槽液温度高，造成涂膜被破坏。
（3）防治方法①防止二次污染，严禁裸手触摸磷化膜表面。
②调整前处理工艺，确保脱脂良好，水洗充分，磷化膜均匀，无黄锈，蓝斑。
③白件进入前处理工序之前设预清洗工序，除掉黄锈、焊药等。
④排放UF液，加去离子水，添加色浆，提高灰分，防止杂质离子混入。
⑤降低泳涂电压，控制入槽初期电压，降低槽液温度，严防极间距太近。
幸福的家2009-04-06 15:18八、泳透力变差（1）现象在正常情况下被涂物的内腔、夹层结构内表面都能涂上漆，但在生产中有时发现内腔泳涂不上漆或者涂得很薄，这种现象称为泳透力变差。
在汽车车身涂装生产中应定期抽检，将车身解体，观察其内腔、焊缝各部位的涂装状况，并测量膜厚，以考核泳透力的变化。
（2）产生原因①泳透电压过低②槽液的固体分偏低③槽液的搅拌不足④极罩隔膜堵塞、电阻大⑤新添加电泳涂料的泳透力差或不合格（3）防治方法①提高泳透电压。
②确保槽液的固体分在工艺规定的范围③加强槽液搅拌④清理极罩或更新隔膜⑤加强进厂材料的抽检，选用泳透力好的电泳涂料。
幸福的家2009-04-06 15:19（1）现象经后清洗所得湿电泳涂膜表面正常，但经烘干，在被涂物的夹缝结构处产生漆液流痕。
这种现象称为“二次流痕”漆膜弊病。
其原因是被涂物夹缝在清洗中未洗净，在急剧升温时沸腾将槽液挤出，产生流痕。
（2）产生原因①被涂物的结构造成②电泳后清洗工艺选择不当，水洗不良③进入烘干时升温过急④槽液固体分和后清洗UF液含漆量偏高（3）防治方法①在可能条件下改进结构②对复杂的被涂物，如汽车车身，应选浸喷结合式清洗工艺，或用水冲或压缩空气吹掉夹缝中的槽液，最后纯水浸洗水温加热到30~40，有利于消除二次流痕③强化晾干功能，在烘干前预加热④适当降低槽液的固体分；降低后清洗UF液中的含漆量幸福的家2009-04-06 15:19（1）现象在电泳涂装后附着在湿涂膜上的槽液末清洗净，烘干后涂膜表面产生斑痕，称干漆迹或漆迹。
（2）产生原因①被涂物出槽到后清洗区之间的时间太长。
②电泳后清洗不良③槽液温度偏高，涂装环境湿度低（3）防治方法①加强槽上的“0”次清洗，至循环UF液洗的沥漆时间不应大于1min②检查喷嘴是否堵塞或布置不当，适当加大冲洗水量③适当降低温度，提高环境湿度幸福的家2009-04-06 15:20（1）现象由于底材表面或磷化膜的污染，在电泳涂装后干漆膜表面仍可见到斑纹或地图状的斑痕。
它与水滴迹和漆迹斑痕的不同之处是涂面仍平整，但对涂膜的耐水性、耐腐蚀性有影响。
（2）产生原因①磷化后的水洗不充分②磷化后的水洗水质不良③磷化处理过的被涂面再次被污染。
（3）防治方法①加强磷化后水洗，检查喷嘴是否堵塞②加强磷化后水洗的水质管理，纯水洗后的滴水电导不应大于10μs/cm③防止已处理过的磷化膜被二次污染，保持环境整洁，防止挂具滴水幸福的家2009-04-06 15:20（1）现象优质阴极电泳涂料在最佳的泳涂条件涂装，所得电泳涂外观光滑、平整、丰满，应无颗粒、缩孔、针孔、斑痕、猪皮状等缺陷。
阴极电泳底漆涂层几乎可不打磨，直接涂中涂或面漆，获得高级装饰性涂层。
电泳涂膜外观不良，除前述多种漆膜弊病外，还有阴阳面，光泽、光滑度等不匀，失光，外观不丰满，呈猪皮状，漆面粗糙，手感不好（用手摸不光滑，有粗糙的感觉）等。
电泳涂膜外观不良一般是由再溶解、电泳涂料的L-效果和热展平性不好、槽液的颜料含量过高、溶剂含量过低、被涂物周围的槽液流速过低、槽液有细小的凝聚物、过滤不良等原因造成的。
（2）产生原因①由于涂膜再溶解，使漆膜变薄、失光、露底②电泳涂料的L-效果不好致使水平面、垂直面光泽和粗糙度不一。
③槽液的颜料含量过高④槽液的有机溶剂含量过低⑤被涂物周围的槽液流速过低或不流动⑥被涂物底材和磷化膜表面粗糙度不匀，影响涂膜外观⑦槽液固体分过低⑧槽液温度低⑨槽液过滤不良⑩槽液中的杂质离子含量高，电导太高（3）防治方法①消除除膜被再溶解的条件，严格控制槽液和清洗液的PH值及有机溶剂含量②改进所采用电泳涂料的L-效果，控制涂料在15μm以下。
③加树脂液，调整槽液的颜基比④适量添加相应的有机溶剂⑤加强槽液搅拌，检查喷嘴状态或流向⑥改进底材表面的粗糙度及其均匀性，选用致密薄膜型磷化膜，加强磷化后的清洗⑦提高槽液的固体分⑧按工艺要求严控槽液温度⑨加强槽液过滤，过滤精度不应高于25μm⑩排放UF液，添加去离子水幸福的家2009-04-06 15:21（1）现象湿的电泳涂膜在后清洗过程中从底材上剥离的现象，多产生在阳极电泳场合。
（2）产生原因①电泳过程中的电渗不好，涂膜在底材上附着不牢②后清洗喷射压力过高（3）防治方法①选用电渗性好的电泳涂料，加强漆前表面处理，防止电泳涂膜与底材间有隔层。
②降低后清洗喷射压力。
