地下室综合管线排布要点地下室综合管线排布要点一、引言地下室综合管线排布在建造设计中起到了关键作用。

本旨在提供一个极致详细的地下室综合管线排布要点的模板范本，以供参考使用。

详细介绍了地下室综合管线排布的相关概念、设计原则、施工步骤以及注意事项，提供给项目参预者作为一个指南，他们有效高效地完成地下室综合管线排布工作。

二、地下室综合管线排布概述地下室综合管线排布是指在地下室区域内对水、电、燃气、通风、排污等各类管道进行合理布置的过程。

它涉及到如何确保管线的安全、高效运行以及与其他工程部份的协调等多个方面。

三、设计原则1.功能区分：根据地下室内部的功能区域，将各类管道进行划分，并根据不同的需求进行合理布置。

2.环境要求：考虑到地下室的环境因素，如潮湿、通风等，选择相应的管材和规格，并采取必要的防护措施。

3.管线综合布局：确保各类管道之间有适当的间距和距离，便于维护和检修，并减少各类管道之间的相互干扰。

4.施工可行性：设计时要考虑到施工的可行性和施工过程中可能遇到的难点，提前做好相应的预案。

四、施工步骤1.前期准备：进行地下室综合管线排布前，需准备相应的设计图纸、材料清单和施工计划，并与相关部门进行协调沟通。

2.管道布置：按照设计图纸进行管道的铺设、连接和固定，并确保管道之间的连接密切、无泄漏。

3.安装设备：根据需要安装相应的设备，如水泵、供暖设备等，并连接到相应的管道上。

4.试运行与调试：在施工完成后，进行试运行和调试，检验各类管道和设备的运行是否正常。

5.验收与交付：经过试运行和调试后，对地下室综合管线进行验收，确保符合设计要求，最后将工程交付使用。

五、注意事项1.安全防护：在施工过程中，要进行必要的安全防护措施，包括穿戴安全装备、使用合适的工具等。

2.施工质量：施工中应严格按照像关标准和规范进行操作，确保施工质量。

3.协调配合：地下室综合管线排布需要与其他施工部门进行协调配合，确保各类管道的布置顺利进行。

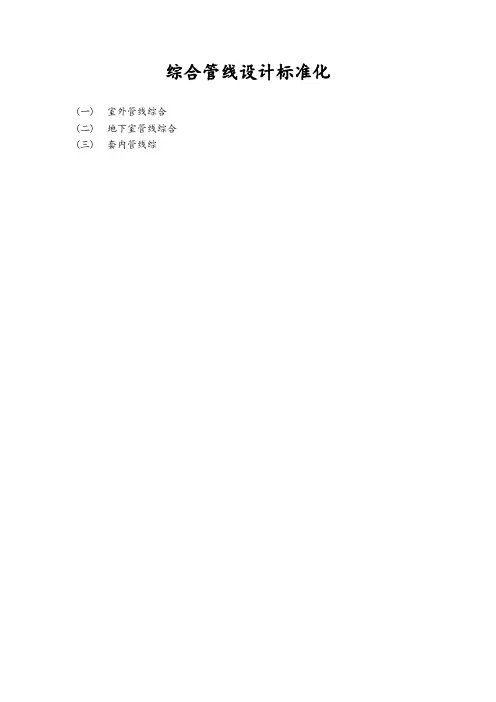

综合管线设计标准化(一)室外管线综合(二)地下室管线综合(三)套内管线综1.室外管线综合1.1.室外管线竖向位置发生穿插矛盾时，按以下原因处理：压力管让重力管、可弯曲管让不易弯曲管、分支管让主干管、小管让大管；1.2.各种室外管线距离建筑物的水平排序，由近及远宜为：电力或弱电管-污水管-燃气管-给水管-雨水管。

1.3.各种室外管线的垂直排序，由浅及远深宜为：弱电管或电力管-燃气管-给水管-雨水管-污水管。

1.4.室外给排水管尽量布置在道路外侧的人行道或绿地，不应布置在乔木下面。

室外给水管不应穿过化粪池、雨污水检查井及排水管区内穿越。

1.5.室外金属给水管埋设在机动车道下时覆土深度不得小于1米，非机动车道下时覆土深度不得小于08米。

1.6.小区内车行道下排水管的最小覆土深度不宜小于0.7米，小于0.7时应采取措施防止管道受压破损。

污水管埋深不宜小于0.5米。

1.7.化粪池，隔油池不应布置在小区、单元出入口附近，距建筑外墙的距离不小于5米，且应布置在绿化带内。

当化粪池完全布置在绿化带内有困难时，清掏口应完全布置在绿化带内，并满足机动车清掏作业要求。

1.8.燃气调压站不应布置在小区、单元出入口附近，且应布置在绿化带内，并设置绿篱或栅栏等隔离设施。

1.9.燃气管道不得从建筑物和大型构筑物〔不包括架空的建筑和构筑物〕下面穿越。

1.10.燃气管道距住宅外墙的净距：中压管不小于0.5米，低压管不小于0.3米。

1.11.电缆弯曲半径线的正上、下方。

1.13.电缆在排管内敷设应在转角、分支或变更敷设方式时设电缆井，电缆井的间距不大于80米。

1.14.强弱电管道最小埋深〔米〕力≤0.4MPa。

1.16.各种地下管道之间最小垂直净距〔米〕布置在车道上，且不应布置在单元或别墅入口处。

2.地下室管线综合2.1.管线宜防止穿越外窗及窗井，并应防止穿越防烟楼梯间及其前室。

2.2.管线标高综合应优先布置中立排水管线，管线穿插时应遵循“有压让无压，小管让大管，桥架上翻〞的原因。

地下室电线管敷设：
1. 电线穿管直径应根据电缆截面面积与管壁间的空气绝缘距离计算，一般情况下电线穿管的直径不应小于电缆外径的1.5倍，不应大于电缆外径的
2.5倍，具体情况应按照设计要求进行选择。

2. 电线穿管间距应根据电缆外径、环境温度等因素来确定，一般情况下电线穿管间距不应小于电缆外径的2倍。

3. 电线穿管的接头位置应选在管道弯头、转角以及变截面处等位置，同时还应考虑到电线的维护、更换以及扩容等因素，接头应设于方便更换的位置。

4. 用于地下室等潮湿部位暗敷的钢导管其壁厚不应小于2mm，且钢导管不应有折扁和裂缝，管内壁应光滑无铁屑和棱剌，管口处的端面应平整、无毛剌。

非镀锌钢导管内壁、外壁均应作防腐处理，暗敷于砼中的钢导管，其外壁可不作防腐处理。

5. 刚性塑料绝缘导管不宜敷设在穿越高温的易受机械损伤的场所。

暗敷在墙内或砼内的刚性塑料绝缘导管，应是中型及以上的塑料绝缘导管。

刚性塑料绝缘导管管口应平整光滑，管与管、管与盒（箱）等器件采用承插配件连接，连接处结合面应涂专用胶合剂，初口处牢固密封。

6. 电气导管在砼中暗敷时，不宜多根并列敷设，每根导管之间的间距宜在30～50mm以上，在地下室顶板上的预埋管，为防止后期地下室综合支架膨胀螺栓破坏管理，预埋管应抬高不小于5cm，预埋盒及管理接头尽量避开后浇带。

地下室管线布置地下室管线布置通常需要根据具体的建筑设计和使用需求进行规划。

一、综合布置原则：1．确保主要管线（如给水、排水、电力等）的路径短、连接方便。

2．避免不同管线之间的干扰和交叉，减少维修和维护工作。

3．合理分区布置，便于日后的维修和管理。

二、给水管线布置：1．给水管线一般从建筑物外部引入，通过主干管道供应给地下室。

2．在地下室内部，可以设置分支管道连接到各个需要用水的区域，如洗手间、厨房等。

3．给水管道应尽量避免与污水管道交叉，并在进入地下室前做好防水处理。

三、排水管线布置：1．排水管线主要用于将地下室内产生的污水排出。

2．应确保排水系统畅通，避免积水和异味问题。

3．污水管道一般设置在地下室顶部或墙体内部，通过下沉管道连接到地下室外部的污水处理系统。

四、电力布置：1．电力管线应根据用电设备的需求确定。

2．地下室内应设置主干电缆，并通过分支电缆连接到不同用电区域。

3．合理划分电力分区，便于控制和管理。

4．需要注意的是，电力管线的布置需要符合相关安全规范和标准。

五、空调通风布置：1．地下室通常需要空调和通风系统来维持舒适的室内环境。

2．空调管线应连接到地下室内各个房间或区域，满足冷热负荷需求。

3．通风管道可布置在墙体、顶部或地板内，确保空气流通和新鲜空气的供应。

六、其他管线布置：1．根据实际需要，还可以在地下室内布置其他管线，如天然气管道、燃气管道、消防管道等。

2．这些管线应符合相关安全标准和法规要求。

在进行地下室管线布置时，建议遵循以下步骤：1．完善建筑设计，包括地下室功能、使用需求等。

2．确定给水、排水、电力等主要管线的位置和路径。

3．根据功能区域划分，确定不同区域的管线布置方案。

4．结合建筑结构和设备布局，进行管线走向优化和冲突检测。

5．编制管线布置图纸，并与相关专业人员进行讨论和确认。

6．在施工过程中，确保管线安装符合相关标准和规范。

需要注意的是，地下室管线布置可能因具体项目和建筑设计而有所不同。

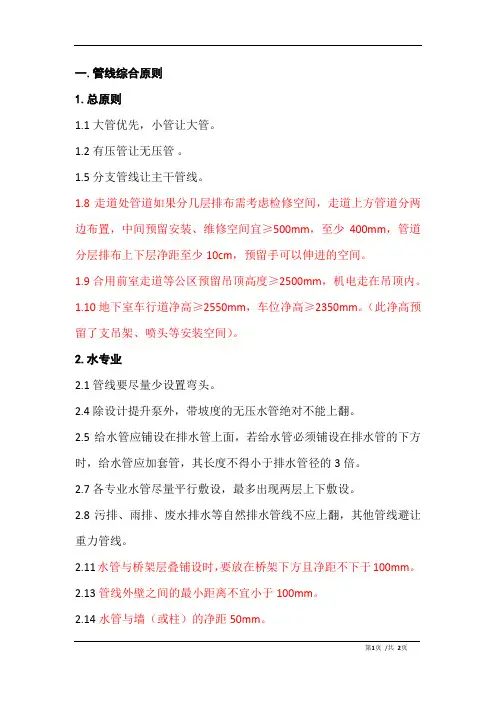

一.管线综合原则1.总原则1.1大管优先，小管让大管。

1.2有压管让无压管。

1.5分支管线让主干管线。

1.8走道处管道如果分几层排布需考虑检修空间，走道上方管道分两边布置，中间预留安装、维修空间宜≥500mm，至少400mm，管道分层排布上下层净距至少10cm，预留手可以伸进的空间。

1.9合用前室走道等公区预留吊顶高度≥2500mm，机电走在吊顶内。

1.10地下室车行道净高≥2550mm，车位净高≥2350mm。

（此净高预留了支吊架、喷头等安装空间）。

2.水专业2.1管线要尽量少设置弯头。

2.4除设计提升泵外，带坡度的无压水管绝对不能上翻。

2.5给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

2.7各专业水管尽量平行敷设，最多出现两层上下敷设。

2.8污排、雨排、废水排水等自然排水管线不应上翻，其他管线避让重力管线。

2.11水管与桥架层叠铺设时，要放在桥架下方且净距不下于100mm。

2.13管线外壁之间的最小距离不宜小于100mm。

2.14水管与墙（或柱）的净距50mm。

3.暖通专业3.2风管与桥架之间的距离要≥100mm。

3.3对于管道的外壁、法兰边缘及热绝缘层外壁等管路最突出的部位，距墙壁或柱边的净距应≥50mm。

3.4通常风管顶部距离梁底50mm的间距。

3.6暖通的风管较多时，一般情况下，排烟管应高于其他风管；大风管应高于小风管。

两个风管如果只是在局部交叉，可以安装在同一标高，交叉的位置小风管绕大风管。

4.电气专业4.1桥架尽量拉直走，避免太多的上下弯头，桥架顶部距离结构板底预留至少100mm净距，过梁处桥架顶部距梁底50mm净距，。

4.5两组电缆桥架在同一高度平行敷设时,其间净距不小于100mm，桥架距墙壁或柱边净距≥50mm。

4.7电缆桥架多层安装时，强电与强电之间（弱电与弱电之间）控制电缆间不小于300mm，尽量避免强弱电叠层安装。

根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。

一、工程概况1#及裙房、2#楼及裙房、3#、4#、5#楼数据中心及地下室。

总建筑面积约258063平方米，其中地上总建筑面积约188266平方米，地下建筑面积约69797平方米。

项目由5幢楼组成并分三个区域，1#楼为办公区域，高度约151米，三十一层，地下二层；2#楼为酒店区域，高度约151米，三十一层，地下二层；3#、4#及5#楼为数据中心区域，高度约29米，四层。

1、地下室空调设计1.1水系统：地下室空调水系统采用4管制系统，地下室的冷冻水由制冷机组直接供给，供回水温度为6/11℃;制热系统经设置于地下一层的热交换机房换热后，供回水温度为60/45℃;酒店裙房及客房低区共用换热系统。

1.2、风系统：地下室设风机盘管+新风系统。

新风机组布置在新风机房内。

1.3核心筒弱电井根据建设方要求设计风冷VRF单冷系统、主机分别置于11F、22F避难层及屋面。

1.4酒店通信机房、三合一机房和有线电视机房分别设置单冷空调。

2、通风设计2.1 有热量、蒸汽、烟气或气味散发以及地下室的房间均采取通风措施。

排风口设于室外。

2.2 通风措施尽量采用自然通风方式；当自然通风方式不能满足卫生要求时，才采用机械通风方式。

2.3 送风系统的室外进风口均设置在室外空气较清洁的地方，并远离排风口、设在排风口的上风侧和较排风口低的位置。

内附金属风道。

2.4公共卫生间设置独立机械通风系统；排风在室外高空排放。

2.5 厨房预留独立排油烟管道、出屋面排放。

当厨房为密闭房间时(设燃气系统时），需设置事故通风系统，出屋面排放。

2.6 真空热水机组烟气通过成品烟道引致屋顶高空排放，排放满足《锅炉大气污染物排放标准》GB13271-2014的相关要求。

2.7 对于采用气体灭火系统的房间设置灭火后的事故排风系统(排风量按换气次数8次/h设计），事故通风的通风机在室内、外便于操作的地点设置电气开关。

地下室管线布置地下室管线布置文档模板范本：一、引言地下室管线布置是建筑设计中重要的一部分，涉及到给水管网、排水管网、电缆管网等各类管线的规划布置。

本文档旨在提供一个详细的地下室管线布置指南，以便工程师和设计者能够准确地进行布置。

二、布置原则1. 安全性原则：地下室管线的布置必须符合相关的安全规范和标准，以保障使用者的人身安全和财产安全。

2. 经济性原则：管线布置应尽量减少材料和人力资源的浪费，提高资源利用率。

3. 环保性原则：在管线布置过程中，应考虑环保因素，选择合适的材料和技术，减少对环境的影响。

三、给水管网布置1. 供水水源选择：根据地下室周围的供水情况，选择合适的供水水源，包括自来水、地下水或其他水源。

2. 主供水管布置：根据地下室的使用需求和建筑结构，确定主供水管的走向和尺寸，并合理进行布置。

3. 分支供水管布置：根据地下室内不同区域的供水需求，设计合理的分支供水管布置方案。

4. 防止水压变化：在给水管网布置过程中，应考虑水压的稳定性，采取相应的措施，如安装调压器或增加水压增压设备。

四、排水管网布置1. 排水口布置：根据地下室规划布局和使用区域的性质，确定排水口的位置和数量。

2. 主排水管布置：从排水口到地下室外的污水系统之间，设计主排水管的布置方案，包括管道的走向和尺寸。

3. 分支排水管布置：根据地下室内不同区域的排水需求，设计分支排水管网布置方案。

4. 排水管防堵措施：为避免排水管堵塞，应在布置过程中注意排水管的坡度和管道的材料选择，及时清理管道积聚的污物。

五、电缆管网布置1. 电缆通道选择：根据地下室规模和用途，选择适当的电缆通道类型，如槽道、桥架等。

2. 电缆通道布置：结合地下室内建筑布局和用电设备的需求，设计合理的电缆通道布置方案。

3. 电缆敷设方式：根据不同的电缆类型和用途，确定正确的电缆敷设方式，包括直埋敷设、管道敷设等。

4. 保护措施：为防止电缆受损，应在布置过程中采取相应的保护措施，如设置电缆套管和防护壳等。

地下管线施工标准与安装规范地下管线施工标准与安装规范是确保城市基础设施建设质量和安全的关键。

随着城市化进程的不断加快，地下管线施工质量的要求也越来越高，特别是在城市交通、给排水、电力、通信等方面，人们对地下管线施工标准和安装规范的要求越来越严格。

本文将从材料选用、施工工艺和质量控制等方面探讨一些地下管线施工标准与安装规范的主要内容。

首先，材料选用是地下管线施工的重要环节。

在选择材料时，应考虑到管线的使用环境和性能要求。

例如，在埋设地下给排水管线时，选择耐腐蚀性能好、耐压能力高的材料，如塑料管道或铸铁管道。

而在电力输送方面，应选择导电性能好、绝缘性能优良的电缆材料。

此外，在材料采购过程中，还需严把质量关，确保所选材料符合相关标准，避免使用劣质材料对地下管线施工质量造成影响。

其次，施工工艺是地下管线施工的关键。

在施工过程中，需要根据具体情况选择合适的施工工艺，确保施工质量和工期的双重要求。

例如，在地下通信管线施工中，通常采用管槽法、顶管法或水平定向钻孔法等施工工艺。

而在给排水管线施工中，则常常采用趋势挖掘法、组合管线法或隧道法等工艺。

这些施工工艺都有着相应的操作规范和技术要求，施工单位应严格按照相关标准执行，确保施工质量和安全。

最后，质量控制是地下管线施工的关键环节。

在施工过程中，需要对施工质量进行全程监控和检验，及时发现并纠正可能存在的问题。

例如，在施工前，应进行地下管线工程的勘察和设计，制定详细的施工方案；在施工过程中，应进行关键节点的施工巡检，检查材料、施工工艺和施工质量的符合性，并做好记录和报备工作；在施工结束后，应进行质量验收工作，确保地下管线的安装质量符合相关标准和规范。

地下管线施工标准与安装规范的执行，不仅关系着城市基础设施的质量和安全，也与市民的生活质量和城市形象有着密切的联系。

在未来的城市建设中，应进一步加强地下管线施工标准与安装规范的制定和执行，提高施工质量和效率，确保城市基础设施的可持续发展。

地方标准综合地下管线数据格式标准常熟市规划局2012年7月修改说明1、将数据库中的管点信息表分为总表与分表，使各类管点信息表和各类管段信息表一一对应，方便今后数据的更新和维护。

2、对图上点号，外业点号的命名方式进行了更改，管点信息表中添加了图幅号字段，管段信息表中的“起点点号”、“终点点号”使用拓扑关系中管线的起点及终点的物探点号。

3、在各管点及管段信息表中，红色的字段为采集时必须采集并填写的，绿色的字段中的值可通过软件计算得出或可用其它方式加入值。

目录1 范围 (1)2 规范性引用文件 (1)3 基本规定 (1)4 文件要求 (1)4.1 文件格式规定 (1)4.2专业图形文件命名规则 (1)4.3综合图文件命名规则 (2)4. 4管线成果表文件命名规则 (2)4. 5管线图分层规定 (3)4.6管线点编号规则 (6)4.7管段的编码规则 (6)4.8提交数据说明 (7)5 数据结构 (2)5.1 数据库表索引 (2)5.2 数据库表结构 (3)附表1 要素类型命名字典表 (27)附表2 管线类型字典表 (27)附表3 构筑物类型字典表 (28)附表4 附属物类型字典表 (29)附表5 管点类型字典表 (40)附表6 管线埋设类型字典表 (48)附表7 权属单位字典表 (49)附表8 管段位置字典表 (50)附表9 道路名称字典表 (50)1 范围本标准规定了城市综合地下管线信息化中的基本规定、文件要求和数据结构等。

本标准适用于城市综合地下管线的普查和竣工测量。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

CJJ61-2003 城市地下管线探测技术规程GB 50289-98 城市工程管线综合规划规范CJJ103-2004 城市地理空间框架数据标准CJJ100-2004 城市基础地理信息系统技术规范CJJ/T8-2011 城市测量规范3 基本规定3．1管线探测与资料编制应采用常熟市城市坐标系统及1985年国家高程基准系统，并由城市勘测管理部门统一提供测量控制资料，常熟市规划局提供1：500、1：1000数字地形图。

地下管线和综合管廊工程标识系统标准征求意见稿目次1总则 (2)2术语 (3)3基本规定 (4)4综合管廊工程标识 (6)5地下管线标识 (9)6标识信息化 (14)7制作与安装 (16)8维护管理 (17)本标准用词说明 (17)引用标准名录 (18)附：条文说明 ........................................... 错误!未定义书签。

1总则1.0.1 为规范地下管线及综合管廊工程的标识系统的设计、制作、安装、使用和维护管理，发挥标识的警示、提示作用，制定本标准。

1.0.2 本标准适用于新建、改建或扩建的地下管线工程及综合管廊工程标识系统的设计、制作、安装、使用和维护管理。

1.0.3 地下管线及综合管廊工程标识系统的设计、制作、安装、使用和维护管理除应符合本标准外，尚应符合国家现行有关标准的规定。

2术语2.0.1 地下管线engineering pipeline为满足生活、生产需要，直埋或在综合管廊内敷设的各类城市工程管线。

2.0.2 标识signage设置在特定位置，用颜色、简单符号、文字或特定图案传递安全、健康、管线种类、方向、位置等信息的载体。

2.0.3 标识系统signage system为解决信息传递、识别、辨别和形象传递等功能，相互作用、相互依赖的若干标识组成的有机整体。

2.0.4 安全标识safety signage用以表达特定安全信息的标识，包括禁止标识、警告标识、指令标识、提示标识等。

2.0.5 职业健康标识occupational health signage在工作场所设置的可以使劳动者对职业病危害产生警觉，并采取相应防护措施的标识。

2.0.6 设备设施标识facilities and equipment signage用以表示设备设施位置、性能参数等信息的标识，可分为设备标识、设施标识。

2.0.7 导引标识guidance signage为使用者提供导向和定位功能的标识，可分为定位标识、导向标识。

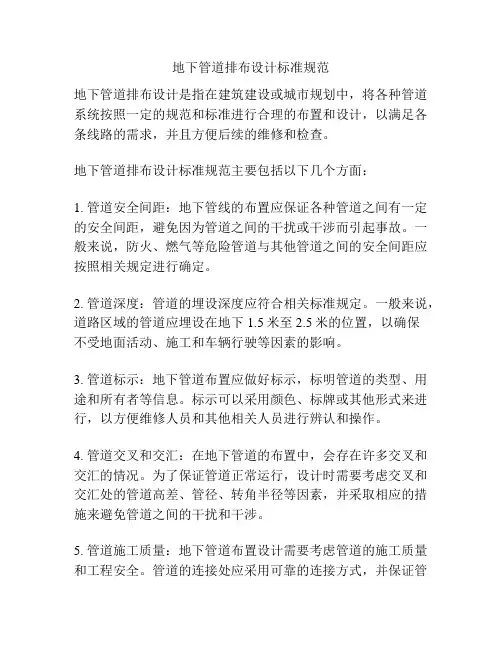

地下管道排布设计标准规范地下管道排布设计是指在建筑建设或城市规划中，将各种管道系统按照一定的规范和标准进行合理的布置和设计，以满足各条线路的需求，并且方便后续的维修和检查。

地下管道排布设计标准规范主要包括以下几个方面：1. 管道安全间距：地下管线的布置应保证各种管道之间有一定的安全间距，避免因为管道之间的干扰或干涉而引起事故。

一般来说，防火、燃气等危险管道与其他管道之间的安全间距应按照相关规定进行确定。

2. 管道深度：管道的埋设深度应符合相关标准规定。

一般来说，道路区域的管道应埋设在地下1.5米至2.5米的位置，以确保不受地面活动、施工和车辆行驶等因素的影响。

3. 管道标示：地下管道布置应做好标示，标明管道的类型、用途和所有者等信息。

标示可以采用颜色、标牌或其他形式来进行，以方便维修人员和其他相关人员进行辨认和操作。

4. 管道交叉和交汇：在地下管道的布置中，会存在许多交叉和交汇的情况。

为了保证管道正常运行，设计时需要考虑交叉和交汇处的管道高差、管径、转角半径等因素，并采取相应的措施来避免管道之间的干扰和干涉。

5. 管道施工质量：地下管道布置设计需要考虑管道的施工质量和工程安全。

管道的连接处应采用可靠的连接方式，并保证管道的质量符合相关标准和规范。

同时，要考虑到施工过程中的安全措施和临时工程的设置，以确保施工过程中不发生安全事故。

6. 排水设计：地下管道布置中，常包括排水系统的设计。

在排水设计中，需要考虑到雨水、污水等水流的流动方向、流速和排放位置等因素，以保证排水系统的正常运行和排放效果。

地下管道排布设计标准规范的制定，对于保障建筑和城市的正常运行和人民生活的便利起到了重要的作用。

合理的管道布置和设计可以提高系统的效率，并且减少管道维修和检查的难度和成本。

因此，在进行地下管道排布设计时，应严格按照相关的标准规范进行操作，以确保工程的质量和安全。

同时，随着技术的进步和经验的积累，地下管道排布设计标准规范也在不断修订和完善，以适应不断变化的实际需求。

地下室综合管线设计及调整原则
一、地下室管线包括：
（1）电气专业：强弱电桥架（一般强电桥架高位200mm，弱电150即可）；
（2）给排水专业：消防喷淋，消火栓消防（成环），压力废水管道，给水管道（分区）；
（3）通风专业：车库排烟兼排风系统（包括补风兼送风系统）管道，防烟楼梯间和合用前室加压送风系统管道，设备用房排风部分系统管道。

二、管线原则：
（1）立面上尽量安排通风管道贴梁，在平面上主风管不应与成排的主水管和桥架交叉；当水支管或者电专业桥架与风管支管交叉处，可以采用风管从梁间上翻或在不影响净高的情况下风管下绕开；
（2）水管主管与支管安排在不同标高层上，以便接管；
（3）电专业桥架布置：尽可能利用平面空间，在电桥架布置其他管道，若出现与水管交叉的情况，应将电专业桥架排布在水管上层；（4）喷淋主管尽量避免与主风管水平位置重合；
（5）桥架走在风管上面，但尽量不要与主风管重合，电专业的三种桥架（强、弱、消防）也应尽量避免打架；
（6）其他功能水管与桥架基本同标高的情况下，在水平位置上应尽量避免重合，水专业的主要水管也应避免打架。

三、管线综合步骤：
第一，确定各类管线的大概标高；
第二，调整电桥架，水管主管和风管的平面图位置；
第三，根据局部管线冲突的情况对管线进行调整。

四、管线综合调整原则：
（1）小管让大管；
（2）利用梁间空隙；
（3）“可弯管”让“不可弯管”；
（4）新建管让已建管，临时管让永久管；
（5）风水管交叉处，局部应风管下翻；（风管管径小于320mm时）（6）给水管避让排水管；
（7）低压管让高压管。

（高压管造价更高）。

地下室管线综合布置方案
2.4m，车
L40*5角
1、成排主干道（含桥架、风管）三至六根，支架选用10#槽钢；七根及以上采用12.6#槽钢；
2、成排主干道（含桥架、风管）两根采用6#槽钢；
3、单根DN25、DN32管道支架采用L30*3等边角钢；单根DN40、DN50、DN65管道支架采用L40*4等边角钢，单根80以上管道支架采用L50*5等边角钢；
4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍，直径小
8、成排管道支架布置图
(1)双杆多管吊架；下图适用于公称直径15-250mm的水平管道安装。

1
2
（3）套管初步核定：
当某区的梁筋全部绑扎完成后，套管也随之安放完毕，此时组织相关人员逐个核查，是否有漏放、错放的套管。

（4）套管固定：
①初步固定：根据前面工序定好水平位置和标高，将提筋按相关尺寸焊接在梁的主筋上，形成初步固定。

②检查：施工人员在初步固定后，及时检查套管的位置和标高是否正确。

③加固：经检查套管位置和标高无误后，用φ10-φ12钢筋固定，在套管的两侧分别焊一根钢筋直
抵梁底，用来控制套管标高。

（如图所示）
（5）套管验收及成品保护措施：
施工人员安装完毕后，严格按照三检制度进行验收，然后由专业施工工长同监理及相关人员。
