地下室综合管线排布要点（二）引言:地下室综合管线的排布是建筑设计中的关键要素之一，它涉及到各种管线如电力、照明、通信、消防、给排水等的布置和连接方式。
地下室管线的合理排布，可以提高建筑物的使用效率和安全性。
本文将对地下室综合管线排布的要点进行详细阐述。
概述:地下室综合管线排布要点涉及到管线的布置、连接方式、间距、防护等方面。
合理的排布可以保证管线系统的正常运行和维护，提高建筑物的可靠性和安全性。
正文:1. 管线布置要点1.1 确定主干线的位置和走向：主干线是地下室综合管线的核心部分，应该根据实际需要确定其位置和走向，以便于后续管线的布置和连接。
1.2 确定支线的位置和走向：支线是地下室综合管线的补充部分，应该根据不同功能和使用需求，确定其位置和走向，以确保各个管线的连接和使用方便。
1.3 确定管线的出入口位置：地下室综合管线应设置合适的出入口位置，方便日常维护和检修工作，同时保证安全性和美观性。
2. 管线连接方式要点2.1 选择合适的连接方式：地下室综合管线可以采用不同的连接方式，如焊接、螺纹连接、卡箍连接等。
应该根据实际情况选择适合的连接方式，并确保连接牢固可靠。
2.2 确保连接的密封性：地下室综合管线的连接应保证密封性，防止漏水、漏气等情况的发生，避免对建筑物和设备的损害。
2.3 标识管线连接点：为了方便维护和检修，地下室综合管线的连接点应标识清晰，以便于快速定位和处理问题。
3. 管线间距要点3.1 确定合理的间距标准：地下室综合管线的间距应根据管线的类型和功能确定合理的标准，以确保各个管线之间有足够的空间进行布置和维护。
3.2 考虑未来的扩展和变动：在确定管线的间距时，应考虑未来可能的扩展和变动，预留足够的空间以便于后期的管线添加和调整。

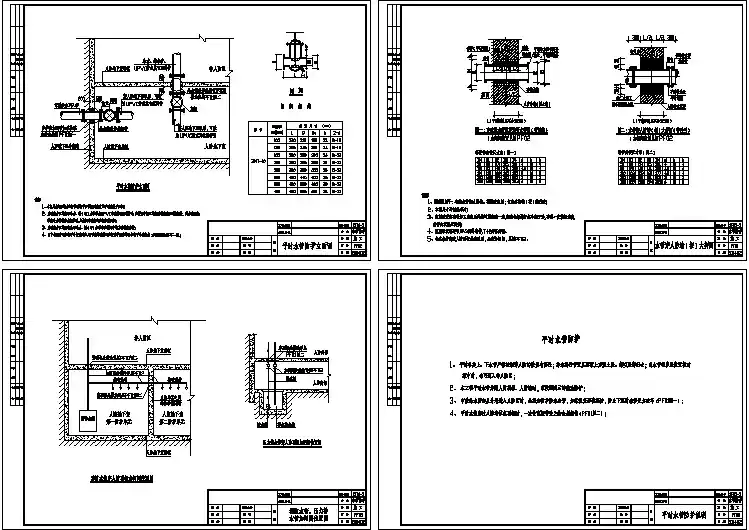

4. 管线防护要点4.1 考虑管线的机械防护：地下室综合管线应采取适当的机械防护措施，以防止外部物体对管线的破坏，如设置管线保护罩、防护墙等。
4.2 考虑管线的防腐防蚀：地下室综合管线应采取防腐防蚀措施，延长管线的使用寿命和安全性，如涂覆防腐剂、使用耐腐蚀材料等。

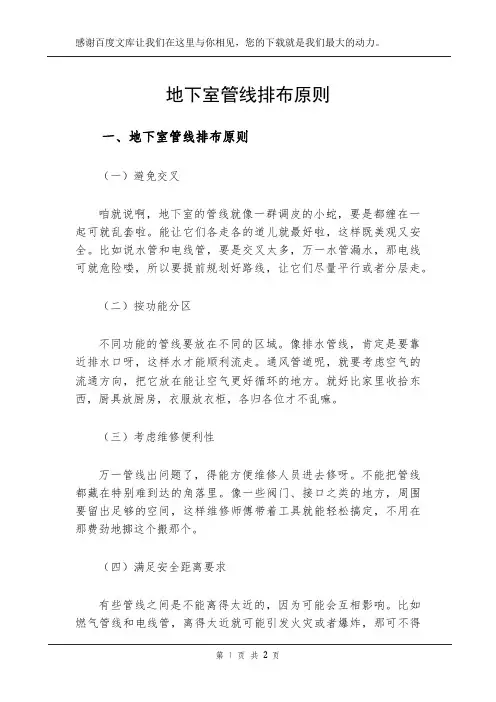

地下室管线排布原则
一、地下室管线排布原则
（一）避免交叉
咱就说啊，地下室的管线就像一群调皮的小蛇，要是都缠在一起可就乱套啦。
能让它们各走各的道儿就最好啦，这样既美观又安全。
比如说水管和电线管，要是交叉太多，万一水管漏水，那电线可就危险喽，所以要提前规划好路线，让它们尽量平行或者分层走。
（二）按功能分区
不同功能的管线要放在不同的区域。
像排水管线，肯定是要靠近排水口呀，这样水才能顺利流走。
通风管道呢，就要考虑空气的流通方向，把它放在能让空气更好循环的地方。
就好比家里收拾东西，厨具放厨房，衣服放衣柜，各归各位才不乱嘛。
（三）考虑维修便利性
万一管线出问题了，得能方便维修人员进去修呀。
不能把管线都藏在特别难到达的角落里。
像一些阀门、接口之类的地方，周围要留出足够的空间，这样维修师傅带着工具就能轻松搞定，不用在那费劲地挪这个搬那个。
（四）满足安全距离要求
有些管线之间是不能离得太近的，因为可能会互相影响。
比如燃气管线和电线管，离得太近就可能引发火灾或者爆炸，那可不得
了。
所以得按照安全规范，保持一定的安全距离，这就像是给它们划了个安全圈，谁也不能越界。
（五）结合空间布局
地下室的空间有大有小，形状也各不相同。
管线排布就得根据这个空间来。
要是空间比较狭长，那就可以把管线沿着长边排布。
如果有柱子或者其他障碍物，就要巧妙地绕开，就像走迷宫一样，找到最合适的路径。
地下室综合管线布置标准做法完整版本地下室综合管线布置标准做法是目前广泛应用于建筑工程领域的一种技术，其主要目的是确保地下室管线的合理布局，提高建筑的使用效率和安全性。
本文将详细介绍地下室综合管线布置的标准做法，包括结构设计、管线布置原则、布置示例、优势以及总结等方面。
一、引言地下室综合管线布置是指在建筑工程中，通过对地下室的管道、线路等进行合理的设计和布局，实现管道线路的安全、可靠和高效运行。
这种技术广泛应用于住宅、商业、工业等建筑领域，对于提高建筑的使用效率和安全性具有重要意义。
二、地下室结构设计地下室结构设计是进行综合管线布置的基础。
在设计时，需要考虑地下室的尺寸、空间形态、承重结构等因素。
通常，地下室结构由地基、承重墙、梁、板等组成，设计时应确保结构的稳定性和承载能力。
三、综合管线布置原则1、合理性：管线的布置应遵循合理的原则，避免交叉和干扰。
应根据管道的性质、用途、重要性等因素进行分类，合理安排管道的走向和布局。
2、经济性：在满足使用要求的前提下，应尽量减少管道的数量和长度，以降低建设成本。
同时，管线的布置应考虑到施工的难易程度和后期维护的便利性。
3、安全性：管线的布置应遵循安全性的原则，特别是对于易燃、易爆、有毒等危险物品的管道，应采取相应的安全措施，确保建筑的安全性。
四、综合管线布置示例以下是一个综合管线布置的示例：1、给排水管道：包括给水管道、排水管道、雨水管道等。
给水管道应布置在地下室顶部较高处，排水管道应布置在地下室底部较低处，雨水管道应与室外排水系统相连。
2、电力管道：包括电源线、照明线、控制线等。
电源线应与其他管道保持一定距离，避免交叉干扰。
照明线和控制线应布置在顶棚内或墙面上。
3、通风管道：包括送风管道和排风管道。
送风管道应布置在顶棚内或墙面上，排风管道应与室外通风口相连。
4、消防管道：包括消火栓管道、喷淋管道等。
消防管道应与其他管道分开布置，确保安全可靠。
五、地下室综合管线布置标准做法的优势地下室综合管线布置标准做法具有以下优势：1、提高建筑的美观度：合理的管线布局可以使地下室的外观更加整洁、美观，提升建筑的整体形象。

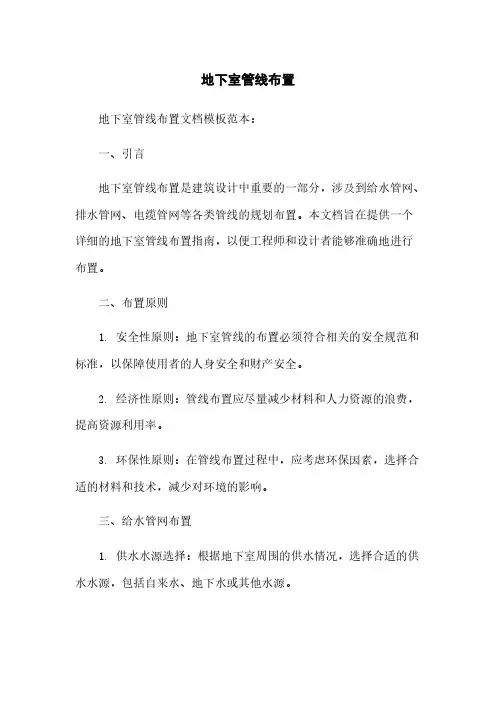

地下室管线布置地下室管线布置文档模板范本：一、引言地下室管线布置是建筑设计中重要的一部分，涉及到给水管网、排水管网、电缆管网等各类管线的规划布置。
本文档旨在提供一个详细的地下室管线布置指南，以便工程师和设计者能够准确地进行布置。
二、布置原则1. 安全性原则：地下室管线的布置必须符合相关的安全规范和标准，以保障使用者的人身安全和财产安全。
2. 经济性原则：管线布置应尽量减少材料和人力资源的浪费，提高资源利用率。
3. 环保性原则：在管线布置过程中，应考虑环保因素，选择合适的材料和技术，减少对环境的影响。
三、给水管网布置1. 供水水源选择：根据地下室周围的供水情况，选择合适的供水水源，包括自来水、地下水或其他水源。
2. 主供水管布置：根据地下室的使用需求和建筑结构，确定主供水管的走向和尺寸，并合理进行布置。
3. 分支供水管布置：根据地下室内不同区域的供水需求，设计合理的分支供水管布置方案。
4. 防止水压变化：在给水管网布置过程中，应考虑水压的稳定性，采取相应的措施，如安装调压器或增加水压增压设备。
四、排水管网布置1. 排水口布置：根据地下室规划布局和使用区域的性质，确定排水口的位置和数量。
2. 主排水管布置：从排水口到地下室外的污水系统之间，设计主排水管的布置方案，包括管道的走向和尺寸。
3. 分支排水管布置：根据地下室内不同区域的排水需求，设计分支排水管网布置方案。
4. 排水管防堵措施：为避免排水管堵塞，应在布置过程中注意排水管的坡度和管道的材料选择，及时清理管道积聚的污物。
五、电缆管网布置1. 电缆通道选择：根据地下室规模和用途，选择适当的电缆通道类型，如槽道、桥架等。
2. 电缆通道布置：结合地下室内建筑布局和用电设备的需求，设计合理的电缆通道布置方案。
3. 电缆敷设方式：根据不同的电缆类型和用途，确定正确的电缆敷设方式，包括直埋敷设、管道敷设等。
4. 保护措施：为防止电缆受损，应在布置过程中采取相应的保护措施，如设置电缆套管和防护壳等。

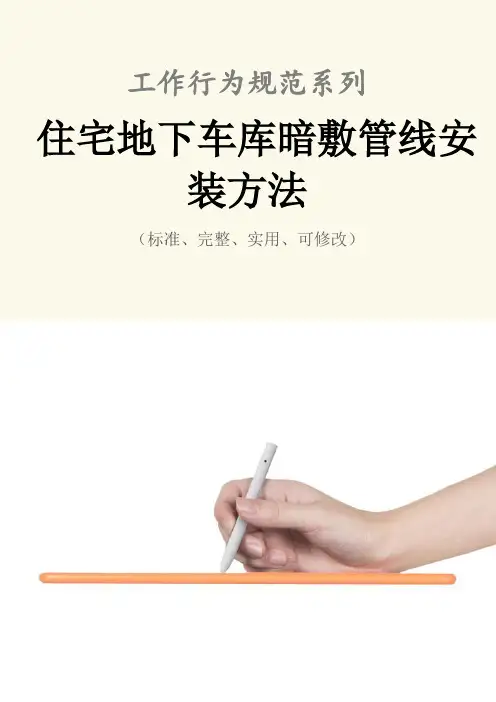

工作行为规范系列住宅地下车库暗敷管线安装方法（标准、完整、实用、可修改）编号：FS-QG-18971住宅地下车库暗敷管线安装方法Installation method of concealed pipeline in residential undergroundgarage说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
住宅及地下车库暗敷管线安装方法1、施工工序2、暗配管安装方法(1)预埋楼板管时，预先测量放线及弯好定型弯头(不小于管子直径的6-10倍)，并套丝牙，做好标记，以便日后作疏通管盒之用。
(2)由于楼面配管与土建作业属于交叉施工(模板完成时，测量画位，底筋完成后，敷设线管)，隐蔽验收及检验批必须及时办理。
(3)预留楼板管的固定方法:可用铁丝将管子绑扎在钢筋上，在土建绑扎上层筋时敷管施工完毕，并派人员对土建振捣混凝土时进行监护，避免出现人为的拆离及错位。
(4)墙身配管主要针对开关盒、插座盒及配电箱等嵌入配置，在配管过程中，强调管盒标高的准确性、量出每一管盒标高位置，定位后，预先埋好管盒，并用井字架加以固定，派员对土建施工进行看护，避免出现半明半暗现象或防止配管人为拆离。
注意固定管盒时严禁点焊土建主筋。
(5)暗管进入开关盒、灯具盒、接线盒，锁紧螺母固定后，丝扣露出盒壁5mm(2-4扣)。
当管长大于45m，无弯曲:管长大于30m，有1个弯曲;管长大于20m，有2个弯曲;管长大于12m，有3个弯曲和垂直敷设每30m，必须加装导线固定架或过线盒。
(6)敷设的管子管口要挫平、刮光、护口，丝扣连接管处应跨接地线。
(7)管路连接采用丝扣连接，丝扣中心与两管口对接处对齐，并在两端用4mm2软铜线做好跨接。
跨接线两头涮锡，与线盒跨接处一头焊接线鼻子，要求跨接牢固、可靠。
3、暗配管遇伸缩缝时的处理方法请输入您公司的名字Foonshion Design Co., Ltd。

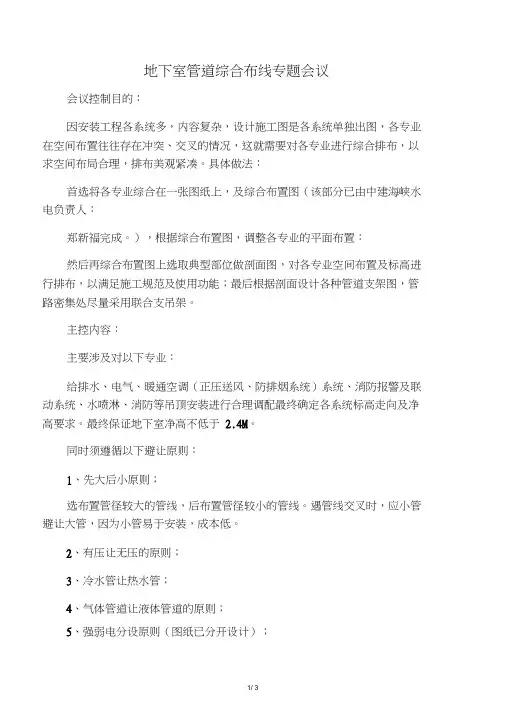

地下室管道综合布线专题会议会议控制目的：因安装工程各系统多，内容复杂，设计施工图是各系统单独出图，各专业在空间布置往往存在冲突、交叉的情况，这就需要对各专业进行综合排布，以求空间布局合理，排布美观紧凑。
具体做法：首选将各专业综合在一张图纸上，及综合布置图（该部分已由中建海峡水电负责人：郑新福完成。
），根据综合布置图，调整各专业的平面布置：然后再综合布置图上选取典型部位做剖面图，对各专业空间布置及标高进行排布，以满足施工规范及使用功能；最后根据剖面设计各种管道支架图，管路密集处尽量采用联合支吊架。
主控内容：主要涉及对以下专业：给排水、电气、暖通空调（正压送风、防排烟系统）系统、消防报警及联动系统、水喷淋、消防等吊顶安装进行合理调配最终确定各系统标高走向及净高要求。
最终保证地下室净高不低于 2.4M。
同时须遵循以下避让原则：1、先大后小原则；选布置管径较大的管线，后布置管径较小的管线。
遇管线交叉时，应小管避让大管，因为小管易于安装，成本低。
2、有压让无压的原则；3、冷水管让热水管；4、气体管道让液体管道的原则；5、强弱电分设原则（图纸已分开设计）；6、附件少的管道让附件多的管道原则；7、可弯管道让不可弯管道的原则；8、各种管线在垂直方向布置时，遵循以下原则：风管在上、电气管槽在中间，给排水在下风管在线槽或电气管上面，水管在线槽或电缆下面。
风管在上水管在下（喷淋支管除外）。
热水管在上冷水管在下，无腐蚀介质管道在上，腐蚀介质管道在下，气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修管道在下。
施工现场要求：1、原材料进厂把控，各专业原材料均需符合设计及相关规范要求。
2、现场支吊架制作需根据不同专业安装工艺要求及管道大小合理选择对应规格、材质的原材料；3、现场放样定位根据会议深化后的专业排列规则，统一做到各专业水平标高、间距要求合理范围内统一排列；4、管道安装的水平、纵横弯曲应严格控制在规范允许范围内；5、由市政部门施工的专业部分（自来水公司二次供水、供电局桥架）应严格预留，以保证对应专业安装后与项目内各专业管道安装后的协调一致性。

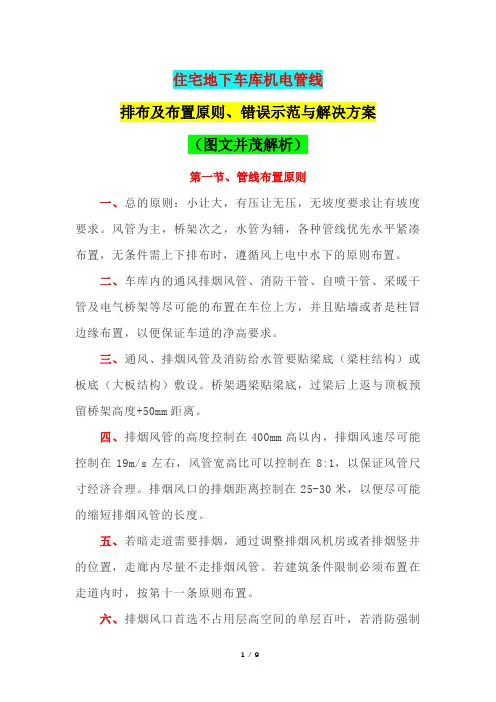

住宅地下车库机电管线排布及布置原则、错误示范与解决方案（图文并茂解析）第一节、管线布置原则一、总的原则：小让大，有压让无压，无坡度要求让有坡度要求。
风管为主，桥架次之，水管为辅，各种管线优先水平紧凑布置，无条件需上下排布时，遵循风上电中水下的原则布置。
二、车库内的通风排烟风管、消防干管、自喷干管、采暖干管及电气桥架等尽可能的布置在车位上方，并且贴墙或者是柱冒边缘布置，以便保证车道的净高要求。
三、通风、排烟风管及消防给水管要贴梁底（梁柱结构）或板底（大板结构）敷设。
桥架遇梁贴梁底，过梁后上返与顶板预留桥架高度+50mm距离。
四、排烟风管的高度控制在400mm高以内，排烟风速尽可能控制在19m/s左右，风管宽高比可以控制在8:1，以保证风管尺寸经济合理。
排烟风口的排烟距离控制在25-30米，以便尽可能的缩短排烟风管的长度。
五、若暗走道需要排烟，通过调整排烟风机房或者排烟竖井的位置，走廊内尽量不走排烟风管。
若建筑条件限制必须布置在走道内时，按第十一条原则布置。
六、排烟风口首选不占用层高空间的单层百叶，若消防强制要求选择常闭多叶排烟口，要在风管侧面安装，禁止下装占用层高。
七、主要干管管道及桥架要注明标高，管线密集处要出纵断。
要求设计院与总包单位均出具管线综合及纵断图。
八、能设置在夹层或者屋顶等公共区域的管线及设备，严禁设置在商铺及储藏室内。
九、设备及电气管线尽可能地集中合理布置，电气桥架和水管及风管的水平及垂直净距≤100mm，设备管道之间的净距≤50mm。
商铺内的自喷消防采暖干管应在隔墙或外墙处贴梁底安装。
十、合理安排安装施工顺序，本着风道—桥架—重力流管道（雨污水管）--有坡度要求管道（采暖、空调管及冷凝水管）--无坡度要求管道（消防、给水管、电气桥架）的工序进行。
十一、风管、消防干管及电气桥架必需布置于商铺内时，要紧靠墙体并梁底敷设，便于后期局部吊顶，不得影响商铺主空间吊顶及视觉效果。
十二、管线应尽量避免直接穿越防火卷帘及挡烟垂壁，当无法避免时，可采取在防火卷帘两侧加建筑隔墙用于管线敷设等措施。

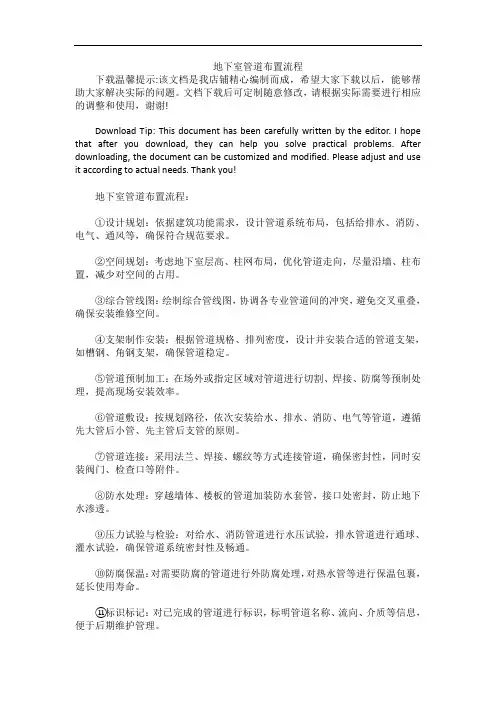

地下室管道布置流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!地下室管道布置流程：①设计规划：依据建筑功能需求，设计管道系统布局，包括给排水、消防、电气、通风等，确保符合规范要求。
②空间规划：考虑地下室层高、柱网布局，优化管道走向，尽量沿墙、柱布置，减少对空间的占用。
③综合管线图：绘制综合管线图，协调各专业管道间的冲突，避免交叉重叠，确保安装维修空间。
④支架制作安装：根据管道规格、排列密度，设计并安装合适的管道支架，如槽钢、角钢支架，确保管道稳定。
⑤管道预制加工：在场外或指定区域对管道进行切割、焊接、防腐等预制处理，提高现场安装效率。
⑥管道敷设：按规划路径，依次安装给水、排水、消防、电气等管道，遵循先大管后小管、先主管后支管的原则。
⑦管道连接：采用法兰、焊接、螺纹等方式连接管道，确保密封性，同时安装阀门、检查口等附件。
⑧防水处理：穿越墙体、楼板的管道加装防水套管，接口处密封，防止地下水渗透。
⑨压力试验与检验：对给水、消防管道进行水压试验，排水管道进行通球、灌水试验，确保管道系统密封性及畅通。
⑩防腐保温：对需要防腐的管道进行外防腐处理，对热水管等进行保温包裹，延长使用寿命。
装配式建筑施工的地下管线布置地下管线布置是装配式建筑施工中不可忽视的重要环节。
在装配式建筑中，地下管线的规划和布置对于保证建筑物的正常运行起着至关重要的作用。
本文将详细介绍装配式建筑施工过程中的地下管线布置方法和注意事项。
一、规划设计阶段在进行地下管线布置之前，首先需要进行规划设计。
这个阶段的目标是确定各类管线（如水、电、气等）的走向和布局，并且合理安排它们与其他结构之间的空间关系。
从整体上考虑，应该尽可能保持管线规划简洁明了，减少交叉干扰，并充分利用空间资源。
1.1 确定功能区域根据建筑设计图纸和功能要求，将建筑物划分为不同的功能区域，如住宅区、商业区等。
然后根据每个功能区域内部需求确定相应管线类型和数量。
1.2 划定走向按照功能区域内部道路或其他设施组织原则，确定地下管线沿途走向，并尽量避免在重要构筑物下方布置。
1.3 确定通风通道考虑到管线布置后的维护和检修，需要确定相应的通风通道。
通过设置适当大小的检修井、检修孔等设施，便于对地下管线进行维修与管理。
二、施工过程中的地下管线布置在装配式建筑施工过程中，地下管线的布置是一个系统性、综合性的任务，包括了管线敷设、连接和测试等环节。
2.1 管线敷设根据预先确定的走向，在施工现场开挖符合尺寸要求的沟槽，然后将各类管线放入沟槽内，并根据设计要求调整深度和坡度。
为了保证管道安全可靠使用，在铺设过程中应注意避免弯曲变形。
2.2 管道连接在双联接或多联接处，需要进行管道连接。
选择合适的连接方式（如螺纹连接、法兰连接等），确保连接牢固密封，并做好防水处理。
2.3 测试与调试在完成地下管线敷设和连接之后，进行测试与调试是必不可少的一步。
通过压力测试、泄漏检测等手段，确保管道系统工作正常并达到设计要求。
三、地下管线布置的注意事项地下管线布置是装配式建筑施工中的一项复杂且易出问题的任务，以下是一些需要注意的要点：3.1 预留空间在规划设计阶段，应该预留足够空间用于未来可能增加或更换的管线。
地下室的水电布线地下室是许多家庭用来存储物品或作为额外的居住空间的地方。
在进行地下室装修时，水电布线是一项非常重要的工作。
正确的水电布线不仅可以确保地下室的使用安全，还可以提供便利的照明和用电条件。
本文将会探讨如何进行地下室的水电布线，以及一些注意事项。
一、规划水电布线在进行地下室水电布线之前，首先要进行合理的规划。
根据地下室的具体用途，确定需要安装的插座和开关数量。
一般来说，地下室需要足够的插座以满足各种用电设备的需求，而开关的位置也应该合理布置，方便使用。
同时，还要考虑到水源和照明。
如果地下室中有浴室或厨房，需要将水源引入，并布置好下水管道。
照明方面，可以选择安装吊灯或者壁灯，确保地下室有足够的光线。
二、找到合适的位置在进行水电布线之前，需要找到合适的位置。
首先，要确定主电源的位置，一般来说，主电源应该位于地下室的入口处，这样方便接入外部电源。
接下来，确定水源和下水道的位置。
如果地下室有浴室或厨房，应该选择离这些区域较近的位置，以便供水和排水。
而对于插座和开关的位置，要根据具体情况确定。
一般来说，插座应该分布均匀，可以根据具体用途进行布置。
开关的位置应该方便使用，不过要注意远离水源，以避免安全隐患。
三、进行布线水电布线是一项需要专业技能的工作，如果没有经验，最好请专业人士进行施工。
施工前要确保安全，切断电源，并佩戴好防护用具。
在进行水电布线时，应该遵循相关的标准和规范。
电线应该使用符合安全要求的材料，并正确连接。
插座和开关也应该按照要求安装。
在进行水管布置时，要注意防水和防漏。
水管应该经过必要的封闭和保护，以免发生漏水事故。
排水管道也要正确连接，避免堵塞和积水。
四、注意事项在进行地下室的水电布线过程中，还需要注意以下几点：1.安全第一：施工时要确保自己的安全，切断电源，并佩戴好防护用具。
2.符合规范：水电布线需要符合相关的规范和标准，确保使用安全。
3.留有备用空间：在进行布线时，要预留一些备用空间，方便后续维修和升级。
土木工程中的地下管线布置地下管线布置是土木工程中一个重要的环节，涉及到房屋建设、市政工程等方面。
正确的地下管线布置能够确保工程的稳定和安全性，因此非常重要。
本文将介绍土木工程中地下管线布置的相关知识和实践经验。
一、地下管线的分类地下管线主要分为水管、电缆、燃气管道、通信线缆等。
不同类型的管线布置原则和要求也各不相同，因此在工程设计中需要仔细考虑和规划。
二、地下管线布置的原则1. 保证安全：地下管线布置应避免与其他管线或地下设施重叠，防止相互干扰和损坏。
2. 方便维护：地下管线布置应便于检修和维护，管线间应有足够的间隔和通道。
3. 经济合理：地下管线布置应尽量减少工程成本，并考虑未来的维护费用。
4. 空间利用：合理规划地下管线布置，充分利用有限的空间资源。
三、地下管线布置的步骤1. 实地勘察：在进行地下管线布置前，需要进行详细的实地勘察，了解地表条件和地下设施情况。
2. 制定管线布置方案：根据实地勘察结果，制定合理的管线布置方案。
在制定方案时，需要考虑地下管线的类型、数量、规格等因素，并遵循地下管线布置的原则。
3. 地下管线施工：根据制定的方案进行地下管线的施工。
施工过程中需注意与其他管线或地下设施的交叉和干扰。
4. 定期检修和维护：地下管线布置完成后，需要定期进行检修和维护，确保地下管线的正常运行和安全性。
四、地下管线布置的注意事项1. 遵循相关法律法规：地下管线布置需要遵循土木工程相关的法律法规，确保合法合规。
2. 进行安全评估：在进行地下管线布置前，需要进行详细的安全评估，确保工程的安全性。
3. 与相关部门协调：地下管线布置需要与相关部门进行充分协调，如市政部门、通信部门等。
4. 使用合适的材料和设备：地下管线的布置需要选择合适的材料和设备，以防止漏水、损坏等情况的发生。
五、成功案例1. A工程：在A工程中，通过科学合理的地下管线布置方案，成功解决了原有管线交叉干扰的问题，提高了工程的安全性和运行效率。
