第十章管道布置图PPT课件

第十章管道布置图PPT课件

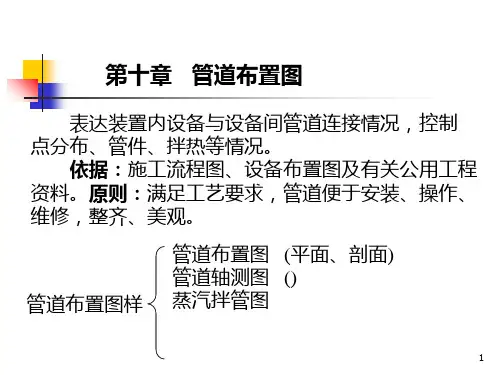

材料代号 ( HG20519.38－92) A-铸铁 B-碳钢 C- 低碳合金钢 D-合金钢 E-不锈钢 F-有色金属 G-非金属 H-衬里
19
所有管道要标注定位尺寸，基准：建筑定位轴线、设备 中心线、设备管口法兰；与设备管口相连的直管段，则不须 标注定位尺寸；
所有管道要标高，标高单位：米。 以管道中心为基准： EL X.XX 以管底为基准：BOP EL X.XX
（4）标准弯头可画成直角或圆角；非标准弯头画成圆角， 并标注弯曲半径。
（5）不同材质管段单独绘制；总管上所有支管、管件都要 在总管管短图上表示。
29
（6）与坐标轴不平行的偏置管线，用细实线矩形（或长方体） 标 注坐标。
北
x
y
100
30
（7） 管段图中，如果某条管道，不在同一个管道平面图上， 要标注管道平面图图号。
15
PA 301 取样阀
DN15 VT 放空管
DN30 DR 排放管
16
（8） 支架
支架是用来支承和固定管道的，其位置在管道平面图上用符号 表示，国家标准有规定画法如图：
名称
一般形式
支（托）架
吊架
固定管架
×
×
×
活动管架
导向管架
（四） 方位标
管道安装时定位基准，与设备布置图、管口方位基准一致
17
四、管道布置图的标注
（3）用 5×5细实线框标注管口代号，标注管口的定位尺寸。
顶底
bc d
a
400
6
（三）管道及附件的图示方法
（1）管道画法 管道用粗实线画出，一般DN≥250（或350）用双线 。
一般管道
伴热管道
地下管道

地下室综合管线施工布置方案

地下室综合管线施工布置方案

地下室管线综合布置方案根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。

一、总则有压管道让无压管道、小管让大管、各种管道分层布置原则；满足地下室净高保证2.4m，车道入口等公共部位的管路尽量减少或靠墙边（角）敷设，大空间内各类消防管道要求上翻，以保证空间使用功能及管线布置的合理美观。

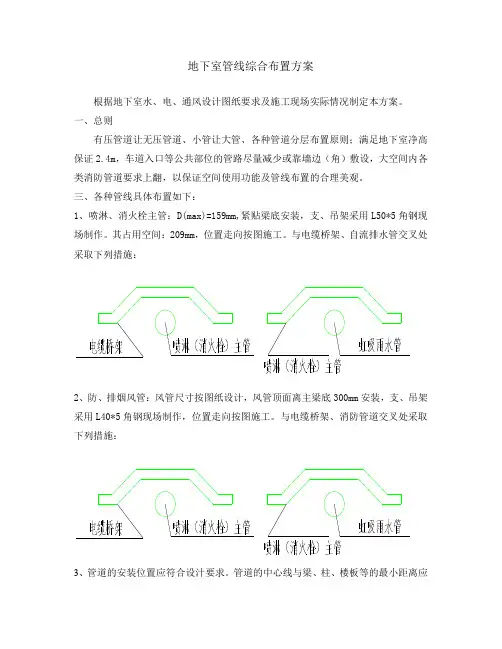

三、各种管线具体布置如下：1、喷淋、消火栓主管：D(max)=159mm,紧贴梁底安装，支、吊架采用L50*5角钢现场制作。

其占用空间：209mm，位置走向按图施工。

与电缆桥架、自流排水管交叉处采取下列措施：2、防、排烟风管：风管尺寸按图纸设计，风管顶面离主梁底300mm安装，支、吊架采用L40*5角钢现场制作，位置走向按图施工。

与电缆桥架、消防管道交叉处采取下列措施：3、管道的安装位置应符合设汁要求。

管道的中心线与梁、柱、楼板等的最小距离应符合下表规定。

三、地下室管道支架布置要求1、成排主干道（含桥架、风管）三至六根，支架选用10#槽钢；七根及以上采用12.6#槽钢；2、成排主干道（含桥架、风管）两根采用6#槽钢；3、单根DN25、DN32管道支架采用L30*3等边角钢；单根DN40、DN50、DN65管道支架采用L40*4等边角钢，单根80以上管道支架采用L50*5等边角钢；4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍，直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍；5、风管需严格按照施工规范和相关图集做防晃支架。

6、管道应固定牢固，管道支架或吊架之间的距离不应大于本表的规定。

7、在同一水平线上安装的管道支架应采用经纬仪及水准仪测定支架的中心线及标高，保证同一管路上安装的支架在同一水平面上。

8、成排管道支架布置图（2）管路综合布置最小检修间距（3）成排管道布置参考图片四、压力管道穿墙（梁）预埋套管定位施工方案1、主要材料及工具：加工好的套管，φ12钢筋，细线，铁钉，油漆，交流电焊机等2、施工工艺：（1）套管定位：①标记：根据施工图纸，用油漆在需要安装套管的梁边模板上对称做好标记。

地下室管线布置课件

地下室管线布置课件

THANKS
感谢观看
管线布置的优化方法
01
02
03
模拟分析
利用专业的管线布置软件 进行模拟分析，优化管线 的布局和走向。
综合评估
综合考虑管线的功能、安 全、施工和维护等方面的 因素，进行综合评估，选 择最优方案。
经验借鉴
借鉴类似项目的成功经验 ，优化现有的管线布置方 案。
03
管线的材料与选择
管线的种类与特点
金属管
详细描述
该案例以某住宅小区的地下室管线布置为例，强调了规范统一和简洁明了的原则。在管线布置过程中 ，应遵循相关规范和标准，确保管线的安全性和可靠性。同时，应注重管线的排列和标识，方便后期 维护和管理。
案例三：某大型工厂的地下室管线布置
总结词
安地下室管线布置，该案 例重点介绍了如何实现安全可靠和高效节 能的目标。在管线布置过程中，应充分考 虑工厂的生产特点和工艺要求，合理规划 管线的走向和布局。同时，应积极采用高 效节能的设备和材料，降低能耗和资源消 耗。
设计阶段的主要考虑因素
管线的材料选择
根据管线的用途和使用环境，选择合适的材料，确保管线的耐久 性和安全性。
管线的防腐与防震措施
针对地下室的特殊环境，采取相应的防腐和防震措施，确保管线的 长期稳定运行。
管线的支架与固定方式
根据管线的重量、规格和走向，设计合理的支架和固定方式，确保 管线的稳定性和安全性。
注意事项
遵循施工规范，确保施工质量；注意 成品保护，避免损坏已安装的管线； 合理安排施工顺序，确保施工进度。
管线安装后的验收标准
管线布局合理美观
管线布置应符合设计要求，排列整齐 美观。
安装牢固可靠
管线的安装应牢固稳定，不晃动、不 脱落。

地下室综合管线布置标准做法18.8ppt课件

地下室综合管线布置标准做法18.8ppt课件

1.3出发点
为了区域内城市公司有一个统一的做法及验收标准，指导施工、避免 返工、提高整体施工质量。
.
3
工程管控
二、综合管网布置要点
2.1、人防门选型 人防门位于主车道时，应注意审核设计图纸对于人防门的选型，避免人防门设计高度
不足2.2米，影响地下室车道净高要求。若地下室人防门设计高度低于2.2米，影响地下室 车道净高要求。若地下室人防门设计高度低于2.2米，应联系设计院修改。当管道穿越人防 门不能满足要求时，管道需要穿越防火墙。
1.2编制依据
《住宅建筑规范》（GB50368-2005） 《汽车库、修车库、停车场设计防火规范》（GB50067-2014） 《车库建筑设计规范》（JGJ100-2015） 《建筑给排水设计规范》（GB50015-2003 ） 《通风与空调工程施工质量验收规范》（GB50243-2016） 《电缆桥架安装图集》（04D701-3） 《建筑防排烟及暖通空调防火设计》（07K103-1）
梁之间的水平间距，以保证其他管线与主风管、给水主管交叉时，有足够的空间从上方翻越。
管道等与结构梁水平间距
风管在图纸深化时距梁宜预留0.8~1米距 离，便于管线交叉时桥架、水管有足够的 空间进行翻越
管道等与结构梁水平间距
给水管道距梁宜预留不小于0.5米距离，便 于管道交叉时桥架等有足够空间进行翻越
.
16
.
6
工程管控
二、综合管网布置要点
2.6、管道支、吊架的间距与做法
.
7
工程管控
二、综合管网布置要点
倒 吊 式
→
.
8
工程管控
二、综合管网布置要点
龙 门 式
.
9
工程管控

管道布置图PPT课件

管道布置图PPT课件

.
8
.
9
.
10
3.2 设计版管道布置图
3.2.2 管道布置图的种类
根据管道布置图的内容和作用，管道布置图主要有 以下几种形式。
1、管道平面布置图 管道布置图一般只绘制平面图，但在平面图的局部 表达不清楚时，可绘制剖视图或管段轴测图，这些剖视 图或轴测图可以管道平面图样界限以外的空白处绘制， 也可以另一张图纸上单独绘制。图3-1为管道平面布置 图。
.
23
.
24
3.4 尺寸及标注
1、建筑物（构筑物）的尽寸标注
在管道布置图中应标注建筑物（构筑物）的建筑定 位轴线。地面、楼面、平台和吊车的标高尺寸。电缆托 架、仪表电缆槽、架的宽度及底面标高，就地电器、仪 表控制盘的定位尺寸。吊车梁的定位尺寸、梁底标高以 及与管道安装定位有关的尺寸。
2、设备标注
第三章 管道布置图
管道布置设计是在施工设计阶段完成的。通常以管 道仪表流程图、设备布置图、相关设设备图以及土建、 自控、电器等专业提供的设计图样和设计要求为依据进 行设计和绘制的。管道布置设计的图样主要包括：管道 布置图、装置内地下管道图、伴热管道图、外界管道图、 管道轴测图和管架图。
.
1
第三章 管道布置图
.
34
3.5 装置内地下管道图
3.5.3 地下管道图的绘制方法
⑴ 地下管道图中，有关建筑物、设备、构筑物和 管廊的基础、地沟、电缆沟、明沟、道路、阀门井、漏 洞以及所有其他有关设施的地下部分均用细实线画出。 地面的铺砌区、坡度线、明沟及道路用细双点划线绘制
⑵ 基础用细虚线绘制地下部分，用细实线表示伸 出地坪的基础外形，如图3-9所示。
.
7
3.2 设计版管道布置图

管道布置图简PPT课件

管道布置图简PPT课件

三、三通的单、双线图
• (a）所示为 等径正三通 的三视图的 双线图，两 管的交接线 呈V 字形直 线，双线图 仅画外形图 样
等径斜三通的单、双线图。 在单线图里，不论是同径正三通还是异径正三通，其
立面图图样的表示形式相同，等径斜三通或异径斜三通在 单线图里其立面图的表示形式也相同。
四、四通的单、双线图 在等径四通的双线图中，其交接线呈X 形直线，等径四 通和异径四通的单线图在图样的表示形式上相同。
要掌握控制点的分布状况。
2.管路平面图
• 管路平面图是管道安装施工图中应用最多、最关键的
一种图样，通过对管路平面图的识读，可以了解和掌握 如下内容。
① 整个厂房各层楼面或平台的平面布置及定位尺寸。 ② 整个厂房或装置的机器设备的平面布置、定位尺寸 及设备的编号和名称。
• ③ 管线的平面布置、定位尺寸、编号、规格和介质流 向箭头以及每根管子的坡度和坡向，有时还注出横管的 标高等具体数据。
1 、2 、3 、4 。用折断显露法表示四路重叠管道，a 管 为最高管，d 管为最低管，b 管为次高管，C 管为次低管，
九.管子的交叉-为了避免管子在视图上的线条交叉过多， 使表达更清晰、明朗，单、双线图可分别或同时采用折断 显露法和遮挡法。
2.多路管子的交叉 a 管为最高管，d 管为次高管，c 管为次低管， b 管为最低管。
如果是平面图，当弯管高于直管时，画起来一般是让 弯管和直管稍微断开3－4mm ，以示区别弯管和直管不在 同一个标高上，这种表示方法称为遮挡法。
如果是立面图，则弯头在前面，直管在后面。当直管高 于弯管时，一般是用折断法将直管折断，并显露出弯管。
3.多根管子重叠的表示方法 用编号表示多根管子重叠的方法-编号自上而下分别为

地下室管线布置ppt课件

地下室管线布置ppt课件
3、管线标高多为原则性确定相对位置，仅局部绘制剖面的位置有精确定位，大量管线没有全 面精确地确定标高。
4、多专业叠合的二维平面图纸图面复杂繁乱，不够直观。仅通过“平面+局部剖面”的方式， 对于多管交叉的复杂部位表达不够充分。
5、虽然以各专业的工艺布置要求为指导原则进行布置，但由于空间、结构体系的复杂性，有 时无法完全满足设计原则，尤其在净空要求非常高的情况下，需要因地制宜地变通布置方式， 这时二维的管线综合设计方式的局限性就显露问题出来。
电气工程质量验收规范
（GB50303-2015)
电气装置安装工程接地装置施工及验收规范(GB50169-2016)
火灾自动报警设计规范
（GB5016-2013）
建筑物电子信息系统防雷技术规范
（GB50343-2012)
建筑物内光缆
（ANSI/ICEA S-83-596-1994）
综合布线系统工程验收规范
4、做好各项操作过程的记录 在该工艺的整个流程中应同步记录每一次修改的原因、具体内容、修改结果与时间 等详细信息。它便于专业间的及时相互了解，在每次一个专业的调整后其他相关专 业能及时准确做出对应的修改；由于整个过程是一个反复修改、讨论的过程不同专 业的同一位置可能会重复修改多次，通过记录可以有效避免了由于不同版本图纸的 混淆，比较每次修改的效果，记录中还应体现施工现场不同阶段的具体要求、目的 以及施工过程中每次提出的其他要求。同时这些记录有利于现场的签证、变更编制， 以及核算变更的工程量。做好记录工作是项目资料整理的重要组成，也是实现施工 过程管理的有效办法。
5、电缆桥架、管线支架整合 共用电缆桥架断面设计形式应灵活、方便，易于 实施，在不同区段过渡时，应充分考虑土建空间特点和电缆弯曲半径要求。对于共 用电缆支架形状、尺寸及支架内部空间划分，须有严格规定，细节清楚。采用共用 管道和电缆支架方案。该方案整合了强弱电的电缆桥架、各专业管道支架，将地下 室所有的管线桥架全部纳入共用支架范围，统一设计，统一选型，为设备施工、系 统设备安装提供了极大的方便，提高了水电安装质量和效率。采用联合支架可以减 少支架的拆改工作量，最大限度地降低工程成本。

地下室设计讲座PPT课件

地下室设计讲座PPT课件

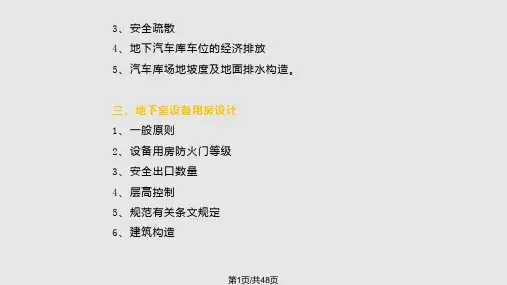

3、安全疏散 4、地下汽车库车位的经济排放 5、汽车库场地坡度及地面排水构造。
