目录一、工程概况 (1)二、台车概况 (1)三、各部件组成 (4)四、机、液、电系统 (5)五、安装 (5)六、就位 (6)七、灌注 (7)八、护养、脱模 (8)九、维修、保养 (8)十、安全保证措施 (8)十一、台车管理人员及操作人员表 (9)十二、附件 (9)福土龙隧道台车专项方案一、工程概况我项目承建楚雄至大姚高速公路第1合同段位于云南省楚雄州境内,左线ZK14+041.5—ZK19+900全长5858.5m,右线YK14+065—YK19+900全长5835m,其中隧道2座,桥梁1座,路基两段。
具体工程如下:上米村隧道左线起止桩号ZK14+041.5—ZK15+885,全长1843.5m,右线起止桩号YK14+065—YK15+910,全长1845m,隧道出口采用削竹式洞门,福土龙隧道左线起止桩号ZK16+330—ZK19+016,全长2686m,右线起止桩号YK16+335—YK19+005,全长2670m,隧道进出口均采用削竹式洞门。
二、台车概况根据隧道设计衬砌断面和施工具体要求,以及根据我部二衬混凝土施工方法(拱墙一体,无单独施工矮边墙),制定具体的台车方案如下图,台车共两台,采用电机驱动整体有轨行走,模板采用全液压操作,利用液压缸支(收)模板,机械丝杆固定。
主要技术参数1、一个工作循环的理论衬砌长度: 12 米;2、衬砌厚度(包括超挖回填厚度):500mm;3、轨距:7000 mm;4、成拱半径:R=5950mm;5、台车进行速度:6.5m/min;6、液压系统额定压力:16Mpa;7、衬砌上升速度:1.50m/h;8、钢轨采用43Kg/m重轨;9、模板采用12mm钢板;10、每台台车重量91t。
右洞台车结构尺寸图(一)右洞台车侧视图(一)左洞台车结构尺寸图(二)左洞台车侧视图(二)台车工作窗口平面图三、各部件组成台车一般由模板总成、托架总成、平移机构、门架总成、主从行走机构、侧向液压油缸、侧向支承千斤、托架支承千斤、门架支承千斤等组成。

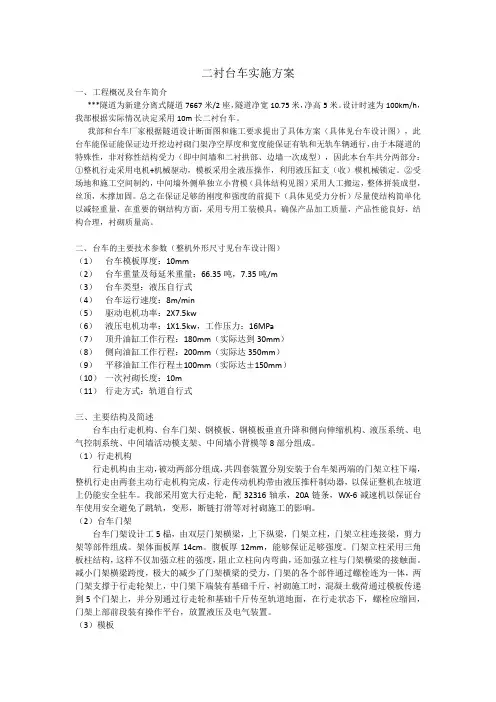

二衬台车实施方案一、工程概况及台车简介***隧道为新建分离式隧道7667米/2座,隧道净宽10.75米,净高5米。
设计时速为100km/h,我部根据实际情况决定采用10m长二衬台车。
我部和台车厂家根据隧道设计断面图和施工要求提出了具体方案(具体见台车设计图),此台车能保证能保证边开挖边衬砌门架净空厚度和宽度能保证有轨和无轨车辆通行,由于本隧道的特殊性,非对称性结构受力(即中间墙和二衬拱部、边墙一次成型),因此本台车共分两部分:①整机行走采用电机+机械驱动,模板采用全液压操作,利用液压缸支(收)模机械锁定。
②受场地和施工空间制约,中间墙外侧单独立小背模(具体结构见图)采用人工搬运,整体拼装成型,丝顶,木撑加固。
总之在保证足够的刚度和强度的前提下(具体见受力分析)尽量使结构简单化以减轻重量,在重要的钢结构方面,采用专用工装模具,确保产品加工质量,产品性能良好,结构合理,衬砌质量高。
二、台车的主要技术参数(整机外形尺寸见台车设计图)(1)台车模板厚度:10mm(2)台车重量及每延米重量:66.35吨,7.35吨/m(3)台车类型:液压自行式(4)台车运行速度:8m/min(5)驱动电机功率:2X7.5kw(6)液压电机功率:1X1.5kw,工作压力:16MPa(7)顶升油缸工作行程:180mm(实际达到30mm)(8)侧向油缸工作行程:200mm(实际达350mm)(9)平移油缸工作行程±100mm(实际达±150mm)(10)一次衬砌长度:10m(11)行走方式:轨道自行式三、主要结构及简述台车由行走机构、台车门架、钢模板、钢模板垂直升降和侧向伸缩机构、液压系统、电气控制系统、中间墙活动模支架、中间墙小背模等8部分组成。
(1)行走机构行走机构由主动,被动两部分组成,共四套装置分别安装于台车架两端的门架立柱下端,整机行走由两套主动行走机构完成,行走传动机构带由液压推杆制动器,以保证整机在坡道上仍能安全驻车。
** 隧道砼衬砌模板台车方案一、总体** 隧道左洞长448m,右洞长480m,根据工程实际和既有资源,每洞单独投入一台模板台车进行洞身二次衬砌,其中左洞台车长10.5m(约重72t),右洞台车长12.0m(约重82t)。
厂家制作组配件,现场安装、装饰和配套。
台车为全液压脱(立)模,电动减速机自动行走,由模板部分、台架部分、液压和行走系统四部分组成。
型号规格及主要技术参数:台车通过净空尺寸:6*4.2m台车行走速度:10m/min(坡度小于5%)单边脱模量:100mm水平调整量:+100mm系统压力:160kg/cm2油缸最大行程:(竖向、侧向)300mm详见附图。
二、强度刚度验核(1、参考文献:《机械设计手册第一卷》机械工业出版社出版。
2、计算条件:按每小时浇灌2m 高度的速度,每平方米承受5T 载荷的条件计算。
)2.1、面板校核(每块模板宽1500mm,纵向加强角钢间隔250mm)计算单元图:其中:q—砼对面板的均布载荷q =0.5Kgf/cm22.1.1、强度校核模型根据实际结构,面板计算模型为四边固定模型其中 α——比例系数 当 a/b=150/25=6 α取 0.5t ——面板厚 t=0.6 cm b ——角钢间隔宽度b=25cm σ max —— 中心点最大应力 得σ max=0.5x(25/0.6)^2x0.5=434Kgf/cm2<[σ]=1300Kgf/cm2 。
合格。
2.1.2 、刚度校核 见强度校核模型式中:β——比例系数。
由 a/b=150/25=6 β取 0.0284E ——弹性模量 A3 钢板 E=1.96x106 kgf/cm2 ωmax ——中点法向最大位移。
25 4 0.5 max 0.0284 ( )46 0.8 0.0055cm得:max 0.8 1.96 106 中点法向位移ω max=0.0055cm<0.035cm 。
合格。
2.2、面板角钢校核。
隧道衬砌台车、凿岩台架安、拆专项施工方案一、工程概况大丽高速公路是国家高速公路网的重要组成部分,也是国道214线在滇境内的重要路段,是滇西北与滇南间的重要运输通道,是云南通边、进藏的重要通道。
本工程位于云南西北部的大理白族自治州和丽江市境内,主线起于大理州大理市凤仪镇,止于丽江黄山垭口西,主线全长191.770Km,同步建设深长村连接线、丽江连接线、松园桥连接线。
本标段为位于丽江市玉龙县拉市乡,起讫里程桩号K174+410~K178+281.12,里程长度为 3.87112km,按高速公路标准建设,设计速度为80km/h,汽车荷载等级为公路-Ⅰ级。
石金山特长隧道3865米(其中我部施工左幅出口段1940米),本隧道按新奥法原理设计,以锚杆、钢支撑、钢筋网及湿喷混凝土作为初期支护,大管棚、超前小导管注浆及超前锚杆作为施工辅助措施。
隧道主体结构采用仰拱复合式衬砌,隧道衬砌采用钢筋混凝土结构。
为了保证隧道衬砌作业安全,衬砌使用的脚手架、工作平台、跳板、梯子等要安装牢固,不得以边墙兼做脚手架。
吊装拆除拱墙架、模板时,要有人监护,在砼灌注前,要全面检查模板及支架结构、钢筋绑扎是否牢固,开挖面是否有悬石坍塌的可能等,经检查合格后方可灌注。
使用台车衬砌时,台车的前后轮要有铁靴刹住车轮,防止溜滑,台车上不得堆放料具,并有足够的照明设施,作业人员应站在稳定的脚手架上并配戴好安全带。
洞门衬砌时,施工前要检查仰坡、边坡有无裂缝,脚手架是否牢固,及时清除坡面危石,施工中要经常检查,防止洞外坡面悬石坍塌,造成人员伤亡事故。
制作台车模板和凿石台架时应按制作结构尺寸选用好材料,以保证强度、刚度符合设计要求。
二、编制依据《公路工程技术标准》(JTG B01-2003);《公路隧道设计规范》(JTG D70-2004);《公路隧道施工技术规范》(JTG F60-2009);《地下工程防水技术规范》(GB50108-2008 );《公路隧道交通工程设计规范》(JTG/TD71-2004);《公路隧道消防技术规范》(DBJ53-14-2005);《公路工程抗震设计规范》(JTJ004-89);《混凝土结构设计规范》(GB 50010-2002);《建筑地基基础设计规范》(GB 50007-2002);《混泥土结构防火涂料》(GB 98-2005)。
广东省江门至罗定高速公路第十二合同段二衬台车专项施工方案中铁十一局集团有限公司江门至罗定高速公路第十二合同段项目经理部二○一三年十二月目录一、工程概况 (1)二、台车概况 (1)三、各部件组成 (3)四、机、液、电系统 (4)五、安装 (5)六、就位 (5)七、灌注 (6)八、护养、脱模 (6)九、台车受力分析 (6)十、主门架受力分析 (10)隧道台车专项方案一、工程概况第12标段地处广东省云浮市云安县,起止里程RK102+660~RK111+750,正线长度9.09km,为双向6车道高速公路,隧道4335m/2座,其中特长隧道3191.5m/1座,长隧道1143.5m/1座。
二、台车概况根据隧道设计衬砌断面和施工具体要求,以及根据我部二衬混凝土施工方法(拱墙一体,无单独施工矮边墙),制定具体的台车方案如下图,台车共四台,采用电机驱动整体有轨行走,模板采用全液压操作,利用液压缸支(收)模板,机械丝杆固定。
主要技术参数1、一个工作循环的理论衬砌长度: 12 米;2、衬砌厚度(包括超挖回填厚度):1000mm;3、轨距:10400 mm;4、成拱半径:R1=8450mm,R2=5350mm,R3=1750mm;5、台车进行速度:8m/min;6、液压系统工作压力:160Kg/cm2;7、衬砌上升速度:1.50米/小时;8、钢轨采用43Kg/m重轨。
9、模板采用12mm钢板10、每台台车重量130吨;台车结构尺寸图(一)台车侧视图(一)台车结构尺寸图(二)台车侧视图(二)台车工作窗口平面图三、各部件组成台车一般由模板总成、托架总成、平移机构、门架总成、主从行走机构、侧向液压油缸、侧向支承千斤、托架支承千斤、门架支承千斤等组成。
模板组成:模板由16块顶模、16块侧模以及16块小边模构成横断面,顶模与顶模之间通过螺栓联成整体,侧模与顶模、侧模与小边模通过铰耳轴联接。
每节模板做成1.5米宽,由多节组合而成,模板之间皆由螺栓联接。
隧道二衬台车安装与拆除安全专项施工方案(有计算)目录1.编制说明 (5)1.1编制依据 (5)1.1.1法律法规 (5)1.1.2规范标准 (5)1.1.3规范性文件 (6)1.1.4项目相关文件和资料 (6)1.2编制目的 (7)1.3适用范围 (7)1.4安全生产目标 (7)2. 工程概况 (7)2.1工程简介 (7)2.1.1合同段简介 (7)2.1.3隧道二衬台车概况 (8)2.2气候、水文 (12)2.3施工平面布置 (12)2.4施工准备情况 (13)2.4.1交通条件 (13)2.4.2施工用电 (14)2.4.3通讯 (15)2.4.4工程用材料等 (15)2.4.6人员配备 (15)2.4.7机械器具准备情况 (16)2.4.8防护用品配备 (17)2.4.9 安全管理准备工作 (17)2.4.9.1.安全组织准备工作 (17)2.4.9.2.安全技术准备工作 (17)2.4.9.3.应急救援人员、物资及装备 (18)3.施工工艺 (18)3.1施工工艺流程 (18)3.3施工工艺 (18)3.4施工方法 (19)3.4.1 施工准备 (19)3.4.2 选择拼装场地 (19)3.4.3 安装行走轮架总成 (20)3.4.4 安装底纵梁 (21)3.4.5 安装门形架 (21)3.4.6 安装顶部纵梁、抬梁 (22)3.4.7 拼装工作平台及门架支撑 (23)3.4.8 安装立柱及模板 (23)3.4.9 安装液压及电器系统 (23)3.4.10 台车拆卸 (24)3.5施工要求 (24)3.5.1 安全要求 (24)3.5.2 拼装质量要求 (25)4.施工计划 (25)4.1施工进度计划 (25)4.2材料设备计划 (26)4.3劳动力计划 (27)5.危险因素分析 (27)5.1危险源辨识 (27)5.2危险因素分析 (27)5.3危险因素估测 (30)5.3.1 LEC评价法简述 (30)5.3.2 LEC评价法量化分值标准 (30)5.3.3风险估测 (32)6.施工安全保障措施 (33)6.1组织保障 (33)6.1.1安全组织机构 (33)6.1.2安全目标 (34)6.1.3现场安全组织机构及主要人员的岗位职责 (34)6.2管理措施 (35)6.2.1 建立并落实各项安全制度 (35)6.2.2 安全生产责任制 (35)6.2.3 安全技术交底、安全教育培训制度 (35)6.2.4 安全检查制度 (35)6.2.5 安全文明施工奖罚制度 (36)6.3技术措施 (36)6.3.1 一般保证措施 (36)6.3.2 机械吊装保证措施 (37)6.3.3 施工车辆安全措施 (38)6.3.4 施工用电安全措施 (39)6.3.5 台车防止倾覆措施 (39)6.3.6 高空坠落防范措施 (40)6.3.7 消防安全措施 (40)6.3.8 物体打击的安全管理措施 (41)6.3.9 门型架安装防倾覆措施 (41)6.4安全专项应急预案 (42)6.4.1总则 (42)6.4.2安全事故分级 (42)6.4.3应急组织体系 (43)6.4.4应急处置 (46)6.4.6保障措施 (50)6.4.7预案管理 (52)6.4.8事故应急预案 (53)6.4.9应急救援路线 (57)7.安全检查和验收 (58)7.1安全检查的目的 (58)7.2安全检查方法 (59)7.3安全检查程序 (59)7.4安全检查主要内容 (59)7.5安全检查的方式 (59)7.5.1日常安全检查 (59)7.5.2定期安全检查 (60)7.5.3专业检查 (60)7.5.4不定期检查 (60)7.5.5配合上级有关部门的安全检查 (60)7.5.6安全检查程序验收 (60)7.6安全检查小组 (60)7.7安全检查程序验收 (60)8.安全验算 (64)8.1起吊机具选择 (64)8.1.1计算参数 (64)8.1.2吊车安全验算 (65)8.1.3索具、卡环等工具安全验算 (66)8.2台车结构及受力计算报告 (69)8.2.1 概况 (69)8.2.2 荷载计算 (69)8.2.3钢模板设计 (71)隧道二衬台车安装与拆除安全专项施工方案1.编制说明1.1 编制依据1.1.1法律法规序号法律法规名称编号1《中华人民共和国安全生产法》〔2014〕第13号主席令2《中华人民共和国特种设备安全法》〔2014〕第4号主席令3《中华人民共和国突发事件应对法》〔2007〕第69号主席令4《建设工程安全生产管理条例》〔2003〕第393号国务院令5《国务院关于特大安全事故行政责任追究的规定》〔2001〕第302号国务院令6《生产安全事故报告和调查处理条例》〔2007〕第493号国务院令7《公路水运工程安全生产监督管理办法》〔2017〕第25号交通运输部令8《劳动防护用品监督管理规定》〔2005〕第1号国家安监总局令9《生产安全事故应急预案管理办法》〔2009〕第17号国家安监总局令10《安全生产培训管理办法》〔2012〕第44号国家安监总局令11《生产经营单位安全培训规定》〔2013〕第63号国家安监总局令12《浙江省安全生产条例》〔2016〕第45号浙江省人大公告13《浙江省交通建设工程质量和安全生产管理办法》〔2012〕第300号浙政令)序号规范标准名称编号1《公路工程施工安全技术规范》JTG F90-20152《公路工程地质勘察规范》JTG C20-20113《公路工程质量检验评定标准》JTG F80-1-20044《施工现场临时用电安全技术规范》JGJ 46-20055《建设工程施工现场消防安全技术规范》GB 50720-20116《建筑结构荷载规范》GB 50009-20017《混凝土结构工程施工质量验收规范》GB50204-20028《水工混凝土施工规范》DL/T5144-20019《钢结构设计规范》GB50017-200310《钢结构施工及验收规范》GB50205-200111《钢结构焊接规范》GB50661-201112《模板工程技术规范》GB50113-200513《企业职工伤亡事故分类》GB 6441-198614《生产安全事故应急演练指南》AQ/T 9007-201115《生产经营单位生产安全事故应急预案编制导则》GB/T 29639-20131.1.3规范性文件序号规范性文件名称编号1《交通运输部关于推进安全生产风险管理工作的意见》交安监发﹝2014﹞120号2《交通运输部关于印发<公路水路行业安全生产风险管理暂行办法><公路水路行业安全生产隐患治理暂行办法>的通知》交安监发〔2017〕60号3《关于进一步加强我省交通建设工程施工安全生产工作的意见》浙交〔2014〕59号4《浙江省交通建设工程安全生产监督管理实施细则》浙交〔2013〕5号5《浙江省公路水运建设工程施工现场安全标志和安全防护设施设置规定(试行)》浙交〔2011〕68号6《浙江省公路水运危险性较大分部分项工程安全专项施工方案管理办法(试行)》浙交〔2010〕236号7《关于印发浙江省突发事件应急演练组织与实施指南的通知》浙应急办函〔2010〕25号8《公路水运工程施工企业项目负责人施工现场带班生产制度(暂行)》交质监发〔2012〕576号9《公路水运工程施工安全标准化指南》交通运输部工程质量监督局10《关于开展全省公路水运工程落实施工方案专项行动的通知》浙交安办〔2015〕25号11《关于印发浙江省公路水运工程“平安工地”建设达标考核管理办法的通知》浙交安办〔2015〕25号12《关于印发<浙江省交通建设工程安全生产事故隐患排查治理实施办法(试行)>的通知》浙交监〔2015〕35号13《国务院安委会办公室关于印发标本兼治遏制重特大事故工作指南的通知》安委办〔2016〕3号14《关于印发<关于开展浙江省公路水运“品质工程”建设活动的指导意见>的通知》(浙交〔2016〕112号)15《国务院安委会办公室关于实施遏制重特大事故工作指南,全面加强安全生产源头管控和安全准入工作的指导意见》安委办〔2017〕7号序号项目相关文件和资料名称1《关于235国道金华婺城至武义公路婺城段工程初步设计批复的函》(浙发改函〔2017〕49号)2《关于235国道金华婺城至武义公路婺城段工程施工图设计的批复》(浙交复〔2017〕81号)3《235国道金华婺城至武义公路婺城段工程TJ-2合同段合同协议书》4《235国道金华婺城至武义公路婺城段工程TJ-2合同段招标文件》5《235国道金华婺城至武义公路婺城段工程TJ-2合同段投标文件》6《235国道金华婺城至武义公路婺城段工程两阶段施工图设计》(金华市交通规划设计有限公司)序号项目相关文件和资料名称7《235国道金华婺城至武义公路婺城段工程施工安全总体风险评估报告》(浙江交科交通科技有限公司)8《235国道金华婺城至武义公路婺城段工程TJ-2合同段施工安全专项风险评估报告》(浙江交科交通科技有限公司)1.2 编制目的为认真贯彻执行“安全第一、预防为主、综合治理”的方针,防止安全事故的发生,为隧道二衬台车安装与拆除施工提供科学的指导依据,特制定本施工方案,以规范作业队施工,保障施工人员的安全,实施安全生产管理标准化。
