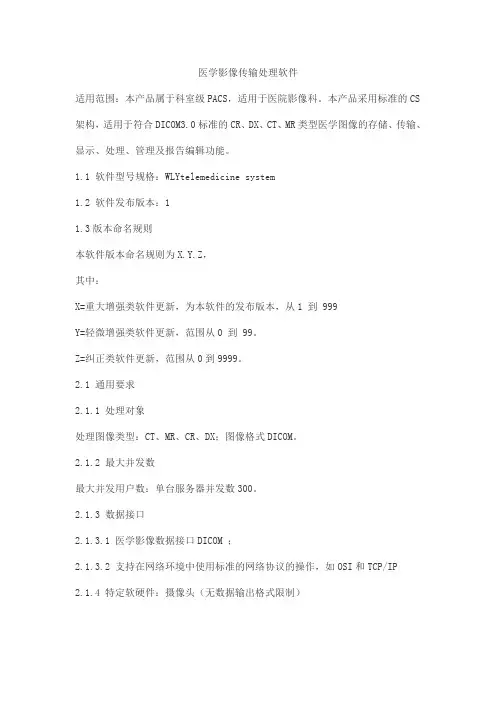

医学影像信息管理软件产品技术要求性能指标开立

医学影像传输处理软件适用范围：本产品属于科室级PACS，适用于医院影像科。

本产品采用标准的CS 架构，适用于符合DICOM3.0标准的CR、DX、CT、MR类型医学图像的存储、传输、显示、处理、管理及报告编辑功能。

1.1 软件型号规格：WLYtelemedicine system1.2 软件发布版本：11.3版本命名规则本软件版本命名规则为X.Y.Z，其中：X=重大增强类软件更新，为本软件的发布版本，从1 到 999Y=轻微增强类软件更新，范围从0 到 99。

Z=纠正类软件更新，范围从0到9999。

2.1 通用要求2.1.1 处理对象处理图像类型：CT、MR、CR、DX；图像格式DICOM。

2.1.2 最大并发数最大并发用户数：单台服务器并发数300。

2.1.3 数据接口2.1.3.1 医学影像数据接口DICOM ；2.1.3.2 支持在网络环境中使用标准的网络协议的操作，如OSI和TCP/IP2.1.4 特定软硬件：摄像头（无数据输出格式限制）摄像头安装在登记工作站上使用，用来拍摄患者的送检单，转换成图片后作为患者的病史保存在PACS系统中。

2.1.5 临床功能a) 显示患者信息；b）检索功能：可以通过登记时间，检查部位，检查状态筛选患者；c) 修改患者信息：在患者列表中，可实现修改患者详细信息。

d) 显示医生基本信息。

e) 医生可以编辑自己的知识库，即报告模板。

f) 医生可以根据需要将病例收藏至收藏夹下。

g) 管理选项：选择管理选项，可以添加医生账户并设置医生权限。

h) 可以根据影像信息给患者书写报告。

i) 可以修改以往的报告。

j) 连接打印机后，选择安装的打印机，可以打印患者的报告。

k) 可在阅片状态下，完成以下图像调节：l 图像移动、放大缩小、翻转旋转；l ROI（感兴趣区域）；l 反色；l 方形遮蔽、自动遮蔽；l 伪彩色；l 图像增强；l 图像播放；l 布局：控制页面中显示窗口个数；l 标注和测量：角度测量；长度测量；HU值测量；区域HU；方形测量；椭圆测量；Cobb角测量；偏差测量；心胸比测量；箭头、文字、圆形以及方形标记；l 报告ROI以及关键影像；l 影像四角信息配置。

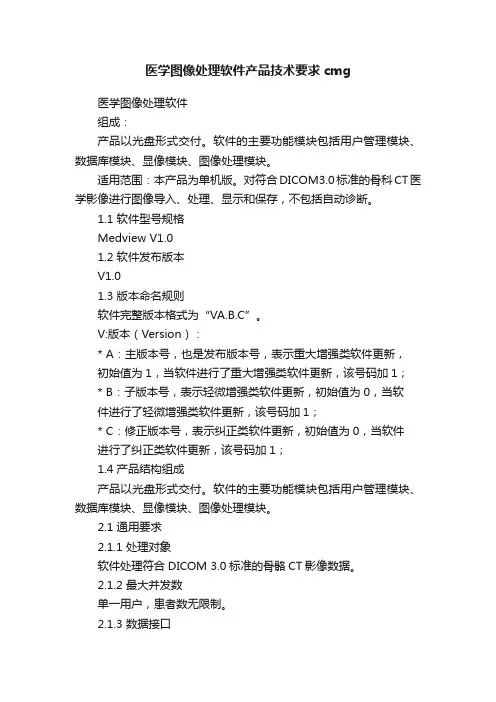

医学图像处理软件产品技术要求cmg医学图像处理软件组成：产品以光盘形式交付。

软件的主要功能模块包括用户管理模块、数据库模块、显像模块、图像处理模块。

适用范围：本产品为单机版。

对符合DICOM3.0标准的骨科CT医学影像进行图像导入、处理、显示和保存，不包括自动诊断。

1.1 软件型号规格Medview V1.01.2 软件发布版本V1.01.3 版本命名规则软件完整版本格式为“VA.B.C”。

V:版本（Version）：* A：主版本号，也是发布版本号，表示重大增强类软件更新，初始值为1，当软件进行了重大增强类软件更新，该号码加1；* B：子版本号，表示轻微增强类软件更新，初始值为0，当软件进行了轻微增强类软件更新，该号码加1；* C：修正版本号，表示纠正类软件更新，初始值为0，当软件进行了纠正类软件更新，该号码加1；1.4 产品结构组成产品以光盘形式交付。

软件的主要功能模块包括用户管理模块、数据库模块、显像模块、图像处理模块。

2.1 通用要求2.1.1 处理对象软件处理符合DICOM 3.0标准的骨骼CT影像数据。

2.1.2 最大并发数单一用户，患者数无限制。

2.1.3 数据接口1、软件影像数据接口采用 DICOM 3.0标准。

2、影像数据以DCM格式存储在本地，分割结果信息以*.mhd、和*.zraw 自定义数据二进制格式存储，用户信息存储在SQLite3数据库中。

3、创建的工程文件保存格式为*.cmg。

2.1.4临床功能1、影像数据导入功能通过选择影像数据所在位置，选择影像数据的存储位置，对所选影像数据进行命名，导入影像数据。

2、影像数据显示与三维重建导入患者影像数据后，软件显示为四个视图，分别为横断面、冠状面、矢状面、三维模型视图，横断面、冠状面、矢状面与三维视图可以互相切换。

信息栏可以选择患侧部位、股骨是否全长和诊断。

3、骨骼图像分割功能a) 三维模型阈值分割：三维模型图像中改变阈值，根据骨骼和软组织阈值不同，实现骨骼与软组织分离；b) 手动分割：选择拟分割区域，切换到二维视图（横断面、矢状面、冠状面图像），选择手动分割功能，在三维信息框选择分割的颜色，进行删除或填充操作，分割骨块；c) 区域增长：选中拟分割的骨骼，在三维信息框选择区域增长的颜色，选择区域增长，得出区域增长的骨骼；4、图像参数测量与计算选择髋臼拟合功能，手动在髋臼上点选四个点，进行髋臼侧标注，软件根据四个标注点，拟合出髋臼的球面。

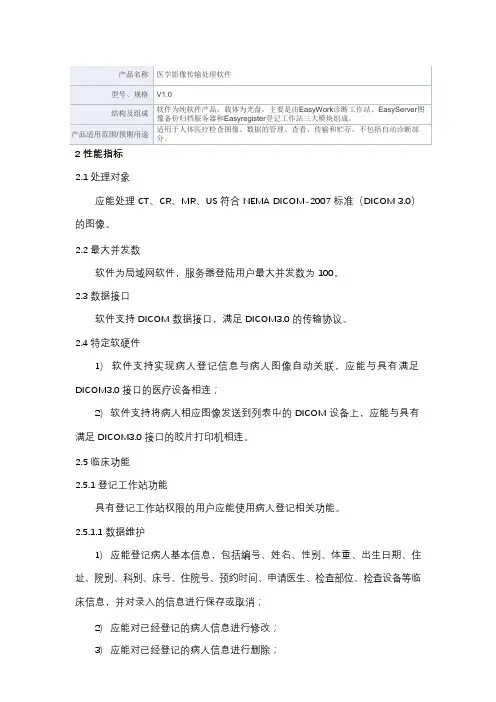

2性能指标2.1处理对象应能处理 CT、CR、MR、US 符合 NEMA DICOM-2007 标准（DICOM 3.0）的图像。

2.2最大并发数软件为局域网软件，服务器登陆用户最大并发数为 100。

2.3数据接口软件支持 DICOM 数据接口，满足 DICOM3.0 的传输协议。

2.4特定软硬件1）软件支持实现病人登记信息与病人图像自动关联，应能与具有满足DICOM3.0 接口的医疗设备相连；2）软件支持将病人相应图像发送到列表中的 DICOM 设备上，应能与具有满足 DICOM3.0 接口的胶片打印机相连。

2.5临床功能2.5.1登记工作站功能具有登记工作站权限的用户应能使用病人登记相关功能。

2.5.1.1数据维护1）应能登记病人基本信息，包括编号、姓名、性别、体重、出生日期、住址、院别、科别、床号、住院号、预约时间、申请医生、检查部位、检查设备等临床信息，并对录入的信息进行保存或取消；2）应能对已经登记的病人信息进行修改；3）应能对已经登记的病人信息进行删除；1）应能支持条件查询；支持设置检查日期时间段进行查询；2）支持查询全部病人、上一天病人、当天病人、下一天病人。

2.5.1.3数据工具1）应能够对通知予以查询；2）应能查看排班信息；2.5.1.4常用功能1）显示内容设置：病人列表中显示内容设置，包括病历、状态、检查号、编号、姓名、性别、年龄、院别、科室、床号、门诊号、住院号、申请医生、AN、检查设备、检查部位、录入员、录入时间；2）关闭窗口：取得退出软件权限的用户可以退出软件回到操作系统桌面。

2.5.2诊断工作站功能2.5.2.1用户权限设置1）应能对用户进行新增；2）应能对用户进行修改；3）应能对用户进行删除；4）应能对每个用户、每一项操作权限进行管理；用户操作权限有：图像视图、照相视图、诊断报告、本地数据、网络数据、CDR 数据、队列管理、统计分析、格式设计、视频采集、系统设置、工具、登记工作站等。

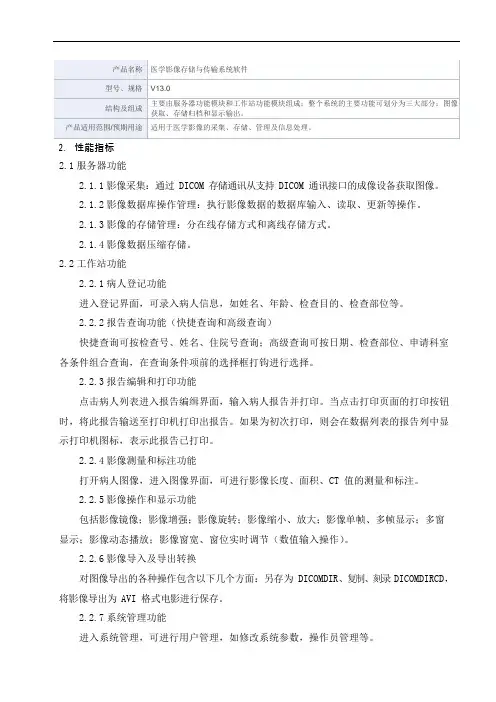

2.性能指标
2.1服务器功能
2.1.1影像采集：通过 DICOM 存储通讯从支持 DICOM 通讯接口的成像设备获取图像。

2.1.2影像数据库操作管理：执行影像数据的数据库输入、读取、更新等操作。

2.1.3影像的存储管理：分在线存储方式和离线存储方式。

2.1.4影像数据压缩存储。

2.2工作站功能
2.2.1病人登记功能
进入登记界面，可录入病人信息，如姓名、年龄、检查目的、检查部位等。

2.2.2报告查询功能（快捷查询和高级查询）
快捷查询可按检查号、姓名、住院号查询；高级查询可按日期、检查部位、申请科室各条件组合查询，在查询条件项前的选择框打钩进行选择。

2.2.3报告编辑和打印功能
点击病人列表进入报告编缉界面，输入病人报告并打印。

当点击打印页面的打印按钮时，将此报告输送至打印机打印出报告。

如果为初次打印，则会在数据列表的报告列中显示打印机图标，表示此报告已打印。

2.2.4影像测量和标注功能
打开病人图像，进入图像界面，可进行影像长度、面积、CT 值的测量和标注。

2.2.5影像操作和显示功能
包括影像镜像；影像增强；影像旋转；影像缩小、放大；影像单帧、多帧显示；多窗显示；影像动态播放；影像窗宽、窗位实时调节（数值输入操作）。

2.2.6影像导入及导出转换
对图像导出的各种操作包含以下几个方面：另存为 DICOMDIR、复制、刻录 DICOMDIRCD，将影像导出为 AVI 格式电影进行保存。

2.2.7系统管理功能
进入系统管理，可进行用户管理，如修改系统参数，操作员管理等。

1。

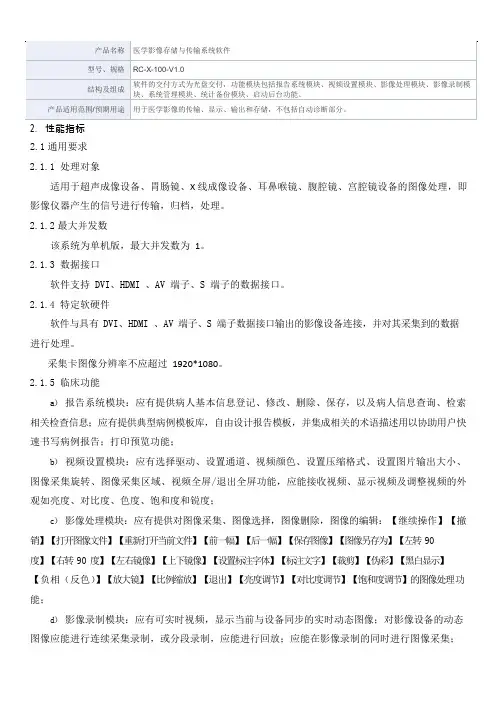

2.性能指标2.1通用要求2.1.1处理对象适用于超声成像设备、胃肠镜、X 线成像设备、耳鼻喉镜、腹腔镜、宫腔镜设备的图像处理，即影像仪器产生的信号进行传输，归档，处理。

2.1.2最大并发数该系统为单机版，最大并发数为1。

2.1.3数据接口软件支持 DVI、HDMI 、AV 端子、S 端子的数据接口。

2.1.4特定软硬件软件与具有 DVI、HDMI 、AV 端子、S 端子数据接口输出的影像设备连接，并对其采集到的数据进行处理。

采集卡图像分辨率不应超过1920*1080。

2.1.5临床功能a）报告系统模块：应有提供病人基本信息登记、修改、删除、保存，以及病人信息查询、检索相关检查信息；应有提供典型病例模板库，自由设计报告模板，并集成相关的术语描述用以协助用户快速书写病例报告；打印预览功能；b）视频设置模块：应有选择驱动、设置通道、视频颜色、设置压缩格式、设置图片输出大小、图像采集旋转、图像采集区域、视频全屏/退出全屏功能，应能接收视频、显示视频及调整视频的外观如亮度、对比度、色度、饱和度和锐度；c）影像处理模块：应有提供对图像采集、图像选择，图像删除，图像的编辑：【继续操作】【撤销】【打开图像文件】【重新打开当前文件】【前一幅】【后一幅】【保存图像】【图像另存为】【左转90度】【右转90 度】【左右镜像】【上下镜像】【设置标注字体】【标注文字】【裁剪】【伪彩】【黑白显示】【负相（反色）】【放大镜】【比例缩放】【退出】【亮度调节】【对比度调节】【饱和度调节】的图像处理功能；d）影像录制模块：应有可实时视频，显示当前与设备同步的实时动态图像；对影像设备的动态图像应能进行连续采集录制，或分段录制，应能进行回放；应能在影像录制的同时进行图像采集；e）系统管理模块：应有用户管理、修改密码、设计报表、模板工具、常见词库、测值管理、串口设置、最小化、选项、关于、退出功能；f）统计备份模块：应有智能统计、统计数据、备份为网页、备份为图片报告、备份为 Word 报告功能，应能根据已登记的信息进行不同组合条件进行统计。

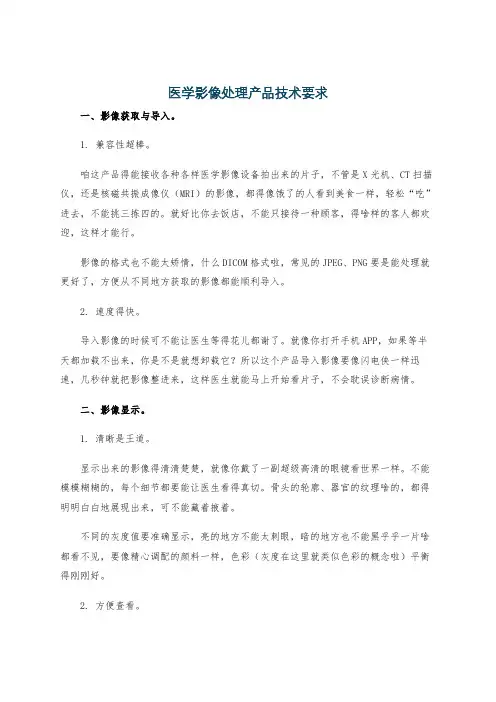

医学影像处理产品技术要求一、影像获取与导入。

1. 兼容性超棒。

咱这产品得能接收各种各样医学影像设备拍出来的片子，不管是X光机、CT扫描仪，还是核磁共振成像仪（MRI）的影像，都得像饿了的人看到美食一样，轻松“吃”进去，不能挑三拣四的。

就好比你去饭店，不能只接待一种顾客，得啥样的客人都欢迎，这样才能行。

影像的格式也不能太矫情，什么DICOM格式啦，常见的JPEG、PNG要是能处理就更好了，方便从不同地方获取的影像都能顺利导入。

2. 速度得快。

导入影像的时候可不能让医生等得花儿都谢了。

就像你打开手机APP，如果等半天都加载不出来，你是不是就想卸载它？所以这个产品导入影像要像闪电侠一样迅速，几秒钟就把影像整进来，这样医生就能马上开始看片子，不会耽误诊断病情。

二、影像显示。

1. 清晰是王道。

显示出来的影像得清清楚楚，就像你戴了一副超级高清的眼镜看世界一样。

不能模模糊糊的，每个细节都要能让医生看得真切。

骨头的轮廓、器官的纹理啥的，都得明明白白地展现出来，可不能藏着掖着。

不同的灰度值要准确显示，亮的地方不能太刺眼，暗的地方也不能黑乎乎一片啥都看不见，要像精心调配的颜料一样，色彩（灰度在这里就类似色彩的概念啦）平衡得刚刚好。

2. 方便查看。

医生可能要看片子的不同部位，这个产品得让医生能轻松放大、缩小、旋转影像。

就像你看地图一样，想看某个小角落就放大，想看看整体布局就缩小，想换个角度看就旋转。

而且操作要简单，不能搞得太复杂，最好是鼠标点点或者手指划划就能搞定。

三、影像处理功能。

1. 图像增强。

对于那些不太清晰的影像，产品要有魔法般的图像增强功能。

就像给影像做个美容，把模糊的地方变清晰，暗淡的地方变明亮。

比如有些X光片上的细微骨折，经过增强后就像在黑暗中点亮了一盏小灯，让医生一眼就能发现问题。

可以调整对比度、亮度、锐度这些东西，但不能过度美化，得保证影像的真实性，可不能把没有病的地方整出病来，或者把有病的地方给掩盖了，那就坏事了。

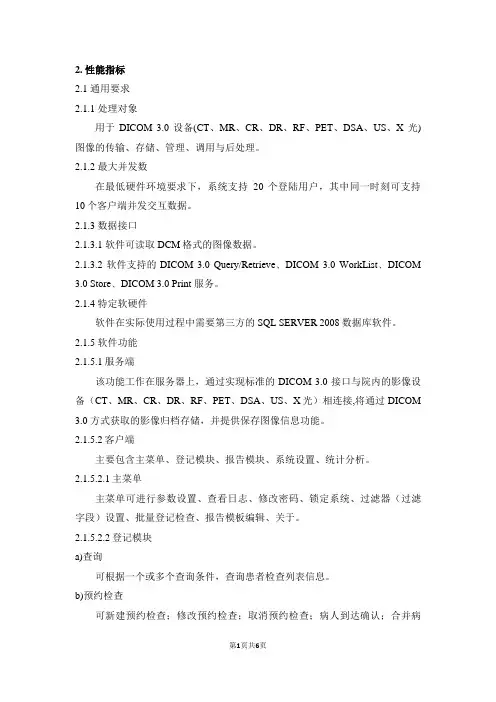

2. 性能指标2.1 通用要求2.1.1 处理对象用于DICOM 3.0 设备(CT、MR、CR、DR、RF、PET、DSA、US、X光)图像的传输、存储、管理、调用与后处理。

2.1.2 最大并发数在最低硬件环境要求下，系统支持20个登陆用户，其中同一时刻可支持10个客户端并发交互数据。

2.1.3 数据接口2.1.3.1 软件可读取DCM格式的图像数据。

2.1.3.2 软件支持的DICOM 3.0 Query/Retrieve、DICOM 3.0 WorkList、DICOM3.0 Store、DICOM 3.0 Print 服务。

2.1.4 特定软硬件软件在实际使用过程中需要第三方的SQL SERVER 2008数据库软件。

2.1.5 软件功能2.1.5.1服务端该功能工作在服务器上，通过实现标准的 DICOM 3.0 接口与院内的影像设备（CT、MR、CR、DR、RF、PET、DSA、US、X光）相连接,将通过 DICOM 3.0 方式获取的影像归档存储，并提供保存图像信息功能。

2.1.5.2客户端主要包含主菜单、登记模块、报告模块、系统设置、统计分析。

2.1.5.2.1主菜单主菜单可进行参数设置、查看日志、修改密码、锁定系统、过滤器（过滤字段）设置、批量登记检查、报告模板编辑、关于。

2.1.5.2.2登记模块a)查询可根据一个或多个查询条件，查询患者检查列表信息。

b)预约检查可新建预约检查；修改预约检查；取消预约检查；病人到达确认；合并病人检查；拆分病人检查；扫描申请单；可打印叫号单。

c)显示设置应含两个子页面，显示列设置和右键菜单设置。

d)可查看详细信息；查看操作日志；检查流程查看；导出数据列表。

2.1.5.2.3报告模块a)数据查询可选单个条件查询或组合查询进行检索病人信息。

b)数据列表区列表选项有：全部，预约，已分诊，已检查，已诊断，已审核；右键菜单：功能有：书写检查报告，查看病人影像，解除匹配影像，修改检查状态、添加到收藏夹、导出数据列表，批量打印报告、设置显示内容、清空正在诊断医生。

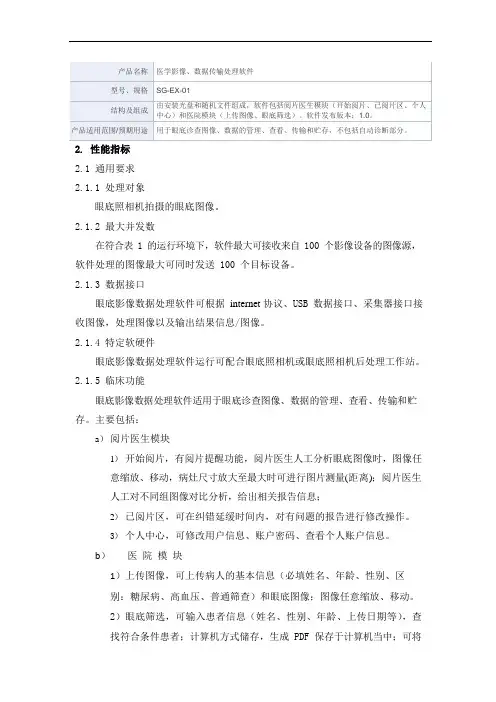

2.性能指标2.1通用要求2.1.1处理对象眼底照相机拍摄的眼底图像。

2.1.2最大并发数在符合表 1 的运行环境下，软件最大可接收来自 100 个影像设备的图像源，软件处理的图像最大可同时发送 100 个目标设备。

2.1.3数据接口眼底影像数据处理软件可根据internet 协议、USB 数据接口、采集器接口接收图像，处理图像以及输出结果信息/图像。

2.1.4特定软硬件眼底影像数据处理软件运行可配合眼底照相机或眼底照相机后处理工作站。

2.1.5临床功能眼底影像数据处理软件适用于眼底诊查图像、数据的管理、查看、传输和贮存。

主要包括：a）阅片医生模块1）开始阅片，有阅片提醒功能，阅片医生人工分析眼底图像时，图像任意缩放、移动，病灶尺寸放大至最大时可进行图片测量(距离)；阅片医生人工对不同组图像对比分析，给出相关报告信息；2）已阅片区，可在纠错延缓时间内，对有问题的报告进行修改操作。

3）个人中心，可修改用户信息、账户密码、查看个人账户信息。

b）医院模块1）上传图像，可上传病人的基本信息（必填姓名、年龄、性别、区别：糖尿病、高血压、普通筛查）和眼底图像；图像任意缩放、移动。

2）眼底筛选，可输入患者信息（姓名、性别、年龄、上传日期等），查找符合条件患者；计算机方式储存，生成 PDF 保存于计算机当中；可将已完成报告进行纸质打印。

2.1.6使用限制常用字段限长为：•用户名密码最大长度均为 38 个字符；•患者 ID 最大长度为 40 个字符•患者姓名最大长度为 60 个字符•检索一次结果检查数至少为 5000•通常 tab 检查数至少为 1000上传图像限制：•上传文件数量不能超过 2 张2.1.7用户访问控制产品的使用有权限限制。

用户必须经过口令验证后，方可进入。

管理员权限(医院模块、阅片医生模块)：帐号管理、阅片医生管理、提醒信息管理、个人中心医院端口权限（医院模块）：上传图像、眼底筛选、打印报告、个人中心医生端口权限（阅片医生模块）：开始阅片、个人中心2.1.8版权保护为预防未经授权非法使用，软件设有 license 校验功能，未经 license 注册的软件，使用过程中会弹出 license 未注册提醒，系统会强制中断服务。

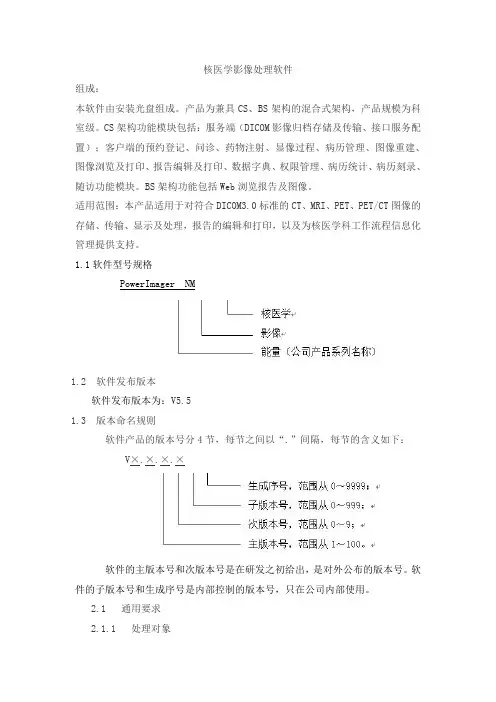

核医学影像处理软件组成：本软件由安装光盘组成。

产品为兼具CS、BS架构的混合式架构，产品规模为科室级。

CS架构功能模块包括：服务端（DICOM影像归档存储及传输、接口服务配置）；客户端的预约登记、问诊、药物注射、显像过程、病历管理、图像重建、图像浏览及打印、报告编辑及打印、数据字典、权限管理、病历统计、病历刻录、随访功能模块。

BS架构功能包括Web浏览报告及图像。

适用范围：本产品适用于对符合DICOM3.0标准的CT、MRI、PET、PET/CT图像的存储、传输、显示及处理，报告的编辑和打印，以及为核医学科工作流程信息化管理提供支持。

1.1软件型号规格PowerImager NM1.2 软件发布版本软件发布版本为：V5.51.3 版本命名规则软件产品的版本号分4节，每节之间以“.”间隔，每节的含义如下：V×.×.×.×软件的主版本号和次版本号是在研发之初给出，是对外公布的版本号。

软件的子版本号和生成序号是内部控制的版本号，只在公司内部使用。

2.1 通用要求2.1.1 处理对象本软件处理对象类型为CT、MRI、PET、PET/CT图像。

2.1.2 最大并发数本软件产品在系统所要求的性能级别上所支持的最大并发最终用户数与软件产品所配置的服务器规格有关，以下是不同配置规格下所支持的最大并发用户数：•最低服务器规格(4核CPU 4GB内存) ：支持最大30个并发最终用户数；•中等服务器规格(8核CPU 16GB内存)：支持最大100个并发最终用户数；•高等服务器规格(16核CPU 32GB内存): 支持最大200个并发最终用户数。

2.1.3 数据接口本产品支持通过标准RJ45网络接口，通过TCP/IP协议及DICOM3.0协议、HL7 V2.7协议与其他的医疗设备通讯，并接收影像数据。

产品支持的DICOM服务包括DICOM Query/Retrieve、DICOM WorkList、DICOM Storage、DICOM Print。
