汽车离合器构造与检修分解

离合器的原理及维修方法离合器是汽车传动系统的重要部件，其主要作用是实现发动机和变速器的分离和连接，以控制汽车的起步、换挡和停车等操作。

离合器的原理和维修方法如下：离合器的原理：离合器是通过摩擦副的相对运动来实现发动机和变速器之间的分离和连接。

离合器一般由驱动盘、摩擦盘和压盘构成。

驱动盘连接在发动机的曲轴上，摩擦盘连接在变速器的输入轴上，而压盘则通过离合器压盘弹簧压紧摩擦盘和驱动盘，使其之间产生足够的摩擦力。

当离合器踏板未踩下时，由于压盘的作用，摩擦盘与驱动盘之间通过摩擦力牢固地连接在一起，发动机的动力通过驱动盘传递给变速器。

当踩下离合器踏板时，离合器压盘受力减小，减小了摩擦盘和驱动盘的摩擦力，使发动机和变速器之间的连接断开，发动机的动力不再传递给变速器。

离合器的维修方法：1.离合器唧筒磨损：唧筒是离合器的重要组成部分，用于传递压盘的压力。

长时间使用后，唧筒可能会出现磨损，导致离合不灵或离合器抖动。

此时需要更换唧筒。

2.离合器片磨损：离合器片是摩擦盘的重要组成部分，长时间使用后可能会出现磨损现象。

磨损到一定程度时，会导致离合器打滑，使得发动机的动力无法传递给变速器。

此时需要更换离合器片。

3.离合器压盘压力不足：离合器压盘的压力不足会导致离合器打滑。

检查离合器压盘压力是否正常，如发现不足，需要更换离合器压盘。

4.离合器分离轴磨损：离合器分离轴是连接离合器压盘和驱动盘的关键部件，长时间使用后可能会出现磨损。

磨损到一定程度时，会导致离合器离合不灵或抖动。

此时需要更换离合器分离轴。

5.离合器液压系统故障：离合器液压系统包括主缸、奴隶缸、油管等部件。

如果离合器踩下后感觉力道不明显、离合器抖动或踩下踏板后没有反应，说明离合器液压系统可能故障。

此时需要检查并修复离合器液压系统。

维修离合器时，需要注意以下几点：1.在维修离合器前，首先应确保车辆停稳，拉起手刹，并挂空挡。

2.维修离合器时，需要有专业的工具和安全设备，并按照制造商的技术要求进行操作。

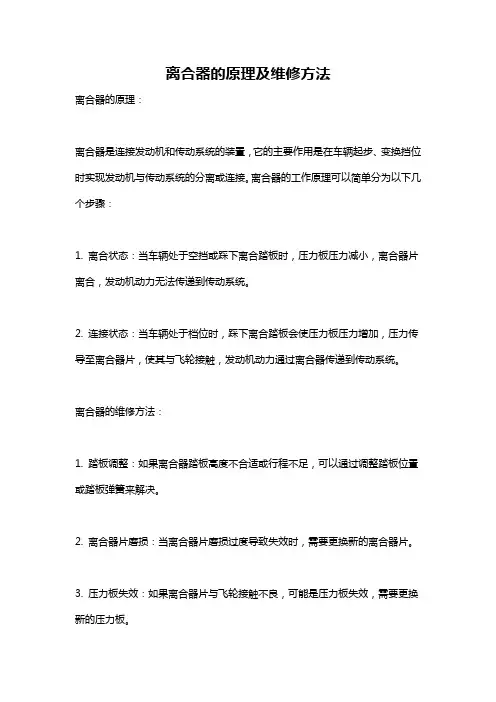

离合器的原理及维修方法
离合器的原理：
离合器是连接发动机和传动系统的装置，它的主要作用是在车辆起步、变换挡位时实现发动机与传动系统的分离或连接。

离合器的工作原理可以简单分为以下几个步骤：
1. 离合状态：当车辆处于空挡或踩下离合踏板时，压力板压力减小，离合器片离合，发动机动力无法传递到传动系统。

2. 连接状态：当车辆处于档位时，踩下离合踏板会使压力板压力增加，压力传导至离合器片，使其与飞轮接触，发动机动力通过离合器传递到传动系统。

离合器的维修方法：
1. 踏板调整：如果离合器踏板高度不合适或行程不足，可以通过调整踏板位置或踏板弹簧来解决。

2. 离合器片磨损：当离合器片磨损过度导致失效时，需要更换新的离合器片。

3. 压力板失效：如果离合器片与飞轮接触不良，可能是压力板失效，需要更换新的压力板。

4. 飞轮磨损：当飞轮磨损严重时，会导致离合器片无法与之接触，需要更换新的飞轮。

5. 油液更换：离合器液的老化或变质会导致离合器性能下降，需定期更换离合器液。

维修离合器需要专业技术和工具，建议在汽车修理厂或经验丰富的技师指导下进行操作，以确保安全和正确维修。

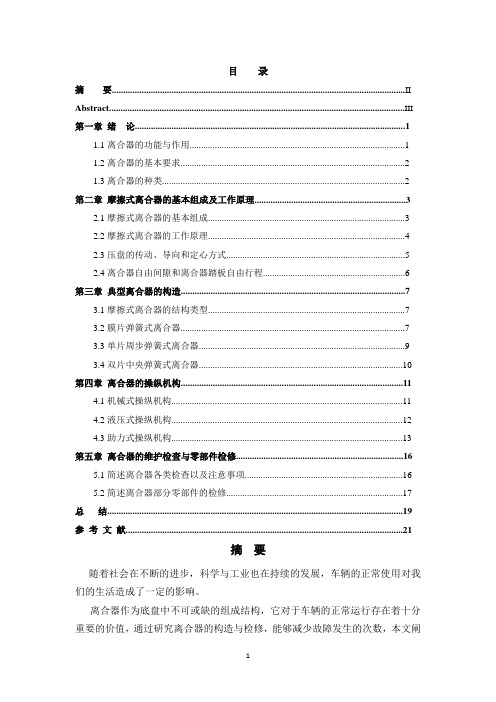

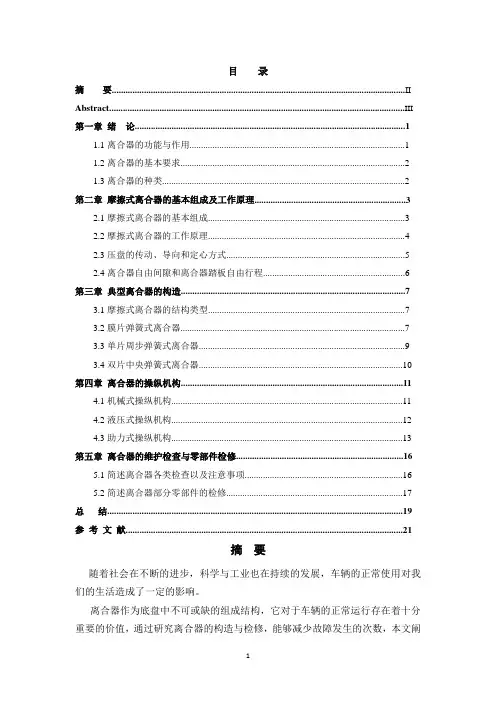

目录摘要 (II)Abstract (III)第一章绪论 (1)1.1离合器的功能与作用 (1)1.2离合器的基本要求 (2)1.3离合器的种类 (2)第二章摩擦式离合器的基本组成及工作原理 (3)2.1摩擦式离合器的基本组成 (3)2.2摩擦式离合器的工作原理 (4)2.3压盘的传动、导向和定心方式 (5)2.4离合器自由间隙和离合器踏板自由行程 (6)第三章典型离合器的构造 (7)3.1摩擦式离合器的结构类型 (7)3.2膜片弹簧式离合器 (7)3.3单片周步弹簧式离合器 (9)3.4双片中央弹簧式离合器 (10)第四章离合器的操纵机构 (11)4.1机械式操纵机构 (11)4.2液压式操纵机构 (12)4.3助力式操纵机构 (13)第五章离合器的维护检查与零部件检修 (16)5.1简述离合器各类检查以及注意事项 (16)5.2简述离合器部分零部件的检修 (17)总结 (19)参考文献 (21)摘要随着社会在不断的进步，科学与工业也在持续的发展，车辆的正常使用对我们的生活造成了一定的影响。

离合器作为底盘中不可或缺的组成结构，它对于车辆的正常运行存在着十分重要的价值，通过研究离合器的构造与检修，能够减少故障发生的次数，本文阐述了离合器的构造与工作原理，了解了离合器的操纵机构，使我们能够更加清楚的认识离合器，在汽车性能提升和高速公路飞速发展的过程中，汽车行驶速度渐渐提升，尤其是在交通日益拥挤的过程中，事故发生频率也渐渐增大，通过对离合器的维护检查与离合器的维修，使我们对生命安全多了一份保障。

关键词：离合器、维修、保障AbstractWith the continuous progress of society and the continuous development of scien ce and industry, the normal use of vehicles has a certain impact on our lives.Clutch, as an indispensable component of chassis, is of great value to the normal operation of ve hicles. By studying the structure and maintenance of clutch, the number of faults can be reduced. This paper expounds the structure and working principle of clutch, and un derstands the operating mechanism of clutch, so that we can reduce the number of fau lts. A clearer understanding of the clutch, in the process of vehicle performance impro vement and highway development, the speed of the car is gradually increasing, especi ally in the process of increasing traffic congestion, the frequency of accidents is also g radually increasing. Through the maintenance and inspection of the clutch and the mai ntenance of the clutch, we have an extra share of life safety. Guarantee.Key words：clutch，maintenance，guarantee第一章绪论在汽车底盘的组成结构中，离合器是其中的一个组成部件，在它的前面是发动机，在它的后面是变速箱，在日常生活中，当驾驶员踩下离合器的时候，可以将正在运转的发动机与变速箱实现暂时性的分开，从而进行汽车中变速器的挂挡操作，以改变汽车的行驶速度。

离合器结构分解

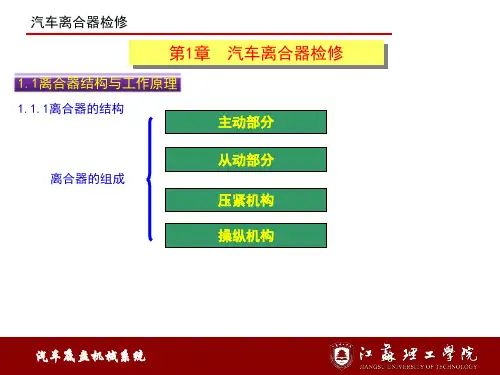

离合器主要由主动部分、从动部分、压紧机构和操纵机构四大部分组成。

以下是详细的结构分解：
1.主动部分：包括飞轮、离合器盖和压盘。

飞轮是发动机曲轴后端的部件，离合器盖
用螺栓固定在飞轮上。

压盘后端圆周上的凸台伸入离合器盖的窗口中，可以沿窗口轴向移动。

当发动机转动时，动力经过飞轮、离合器盖传到压盘，并一起转动。

2.从动部分：包括从动盘和从动轴（变速器一轴）。

从动盘带有双面的摩擦衬片，离
合器正常接合时分别与飞轮和压盘相接触。

从动盘通过花键毂装在从动轴的花键上，从动轴是手动变速器的输入轴，其前端通过轴承支承在曲轴后端的中心孔中，后端支承在变速器壳体上。

3.压紧机构：由若干根沿圆周均匀布置的压紧弹簧组成，它们装在压盘与离合器盖之
间，用来将压盘和从动盘压向飞轮，使飞轮、从动盘和压盘三者压紧在一起。

4.操纵机构：包括离合器踏板、分离拉杆、调节叉、分离叉、分离套筒、分离轴承、
分离杠杆、回位弹簧等。

这些部件协同工作，使得驾驶员可以根据需要踩下或松开离合器踏板，使发动机与变速箱暂时分离或逐渐接合，以实现切断或传递发动机向变速器输入的动力。

总的来说，离合器是一个复杂的机械装置，其各个部分协同工作以实现动力的传递和切断。

在了解离合器结构的基础上，可以更好地理解其工作原理和维护保养的重要性。
