MCS-51汇编语言程序设计

本章教学要求
第4章 MCS-51汇编语言程序设计
➢ 掌握汇编语言编程的基础知识。 ➢ 熟悉汇编语言程序设计的步骤和方法。 ➢ 了解汇编语言程序特点。 ➢ 掌握MCS-51汇编语言的顺序、分支、循环、查
表及子程序的结构。
21:10
1
本章目录
4.1 程序设计概述 4.1.1 汇编语言的组成 4.1.2 程序设计的步骤 4.2 汇编语言程序设计方法 4.2.1 顺序结构程序 4.2.2 分支结构程序 4.2.3 循环结构程序 4.2.4 子程序
DEC R1 MOV A，@R0 ADDC A，@R1 MOV @R0，A MOV 00H，C
----顺序结构实例
；被加数的低字节地址 ；加数的低字节地址 ；低字节相加 ；存低字节相加结果
；中间字节带进位相加 ；存中间字节相加结果
；高字节带进位相加 ；存高字节相加结果 ；进位送00H位保存
21:10
21:10
2
4.1 程序设计概述
计算机语言
程序：计算机完成某一工作的若干指令的有序集合。
程序设计：为计算机准备程序的过程。
机器语言：用二进制代码表示的指令系统。
汇编语言：用助记符表示的指令系统；用汇编语言编 写的程序叫汇编语言程序；计算机无法识别，需要转
换为机器语言，这一过程为汇编（由专门程序完成— 汇编程序），经汇编得到的机器语言程序称为目标程
根据结构化程序设计的观点，程序结构可采用三种基本 控制结构：顺序结构、分支结构和循环结构。
1）顺序结构程序 按指令的排列顺序一条条地执行，直到全部指令执行完
毕为止。是最简单、最基本的程序结构。一般实际应用程序 远比顺序结构复杂得多，但它是组成复杂程序的基础、主干。
21:10

3. 汇编语言的语句格式是什么？使用标号有什么限制？注释段起什么作用？ 答案： MCS-51汇编语言的语句格式应符合下列结构： 【标号：】 操作码 【操作数】【；注释】 标号位于语句的开始，由以字母开头的字母和数字组成，它代表该语句的地址。 标号与操作码之间要用“：”隔开，标号与“：”之间不能有空格，“：”与操 作码之间可以有空格。 注释在语句的最后，以“；”开始，是说明性的文字，与语句的具体功能无关。 4. MCS-51汇编语言有哪几条常用伪指令？各起什么作用？ 答案： ORG：汇编程序起始地址，用来说明其后程序段在存储器中存放的起始地址； EQU：赋值指令，用来给变量标号赋予一个确定的数值； DB：定义数据字节，指令按字节数的形式把数据存放在存储单元中； DW：定义数据字，按字（双字节）的形式把数据存放在存储单元中； DS：定义存储区，从指定的地址单元开始，保留一定数量的存储单元； BIT：位定义，其功能是把位地址赋给字符名称； END：汇编结束，表明汇编语言程序结束。
2.顺序程序
顺序程序是指程序中没有使用转移类指令的程序段，机器执行这 类程序时也只需按照先后顺序依次执行，中间不会有任何分支、循环， 也不需要调用子程序。 例：将一个单字节十六进制数转换成BCD码。 解：算法分析。单字节十六进制数在0～255之间，将其除以100后， 商为百位数；余数除以10，商为十位数，余数为个位数。 设单字节数存放在40H，转换后，百位数存放在R0中，十位数存 放在R1中，个位数存放在R2中，具体程序如下： ORG 0030H MOV A, 40H ；将单字节十六进制数送入A中 MOV B，#64H ；将100送入B中, #64H可直接写成#100 DIV AB MOV R0，A ；百位数送R0，余数在B中 XCH A，B ；余数送入A中 MOV B，#0AH ；将10送入B中, #0AH可直接写成#10 DIV AB ；商为十位数，余数为个位数 MOV R1，A MOV R2，B SJMP $

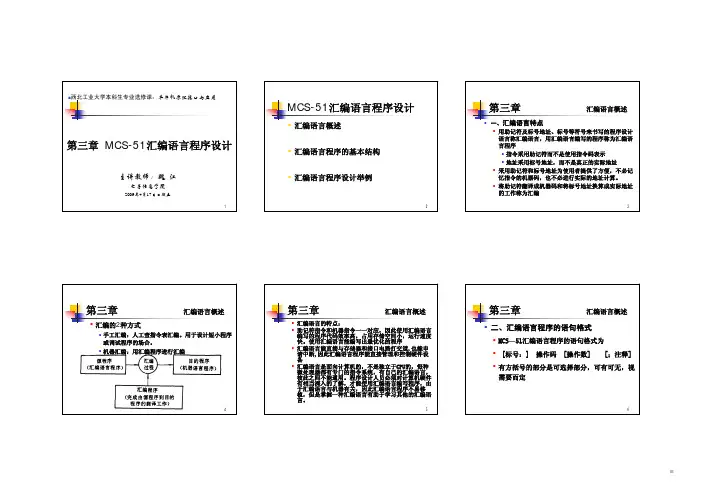

西北工业大学本科生专业选修课：MCS-51汇编语言程序设计第三章汇编语言概述一、4第三章汇编语言概述机器汇编：用汇编程序进行汇编第三章汇编语言概述汇编语言的特点：第三章汇编语言概述二、汇编语言程序的语句格式第三章汇编语言概述 1．标号第三章汇编语言概述第三章汇编语言概述2第三章汇编语言概述第三章汇编语言概述三、汇编语言的伪指令第三章汇编语言概述第三章汇编语言概述 2．END(汇编终止命令)第三章汇编语言概述第三章汇编语言概述4．DB(定义字节命令)第三章汇编语言概述第三章汇编语言概述第三章汇编语言概述四、汇编语言程序设计特点第三章汇编语言程序的基本结构汇编语言程序的基本结构第三章汇编语言程序的基本结构一、顺序结构程序第三章汇编语言程序的基本结构二、分支结构程序第三章汇编语言程序的基本结构23第三章汇编语言程序的基本结构一般采用跳转表的方法，两次转移实现多分支结构第三章汇编语言程序的基本结构第三章汇编语言程序的基本结构使用跳转表最多可实现128路分支的转移第三章汇编语言程序的基本结构还可采用查表法来实现第三章汇编语言程序的基本结构三、循环结构程序28第三章汇编语言程序的基本结构循环结构的两种组织方式第三章汇编语言程序的基本结构例：外部第三章汇编语言程序的基本结构第三章汇编语言程序的基本结构第三章汇编语言程序的基本结构四、子程序结构第三章汇编语言程序的基本结构第三章汇编语言程序的基本结构第三章汇编语言程序的基本结构第三章汇编语言程序的基本结构第三章汇编语言程序的基本结构第三章汇编语言程序的基本结构第三章汇编语言程序的基本结构子程序接口的说明主要包括第三章汇编语言程序的基本结构第三章汇编语言程序的基本结构第三章汇编语言程序设计举例一、查表程序第三章汇编语言程序设计举例 三、算术运算程序第三章汇编语言程序设计举例例：多字节第三章汇编语言程序设计举例BCDSUB:MOV R0,#30H MOV R1,#40H第三章汇编语言程序设计举例 四、布尔运算程序第三章汇编语言程序设计举例LOGIC:第三章汇编语言程序设计举例五、定时程序第三章汇编语言程序设计举例 六、排序与检索程序第三章汇编语言程序设计举例例：利用定时器第三章汇编语言程序设计举例ORG0000H第三章课后思考题。

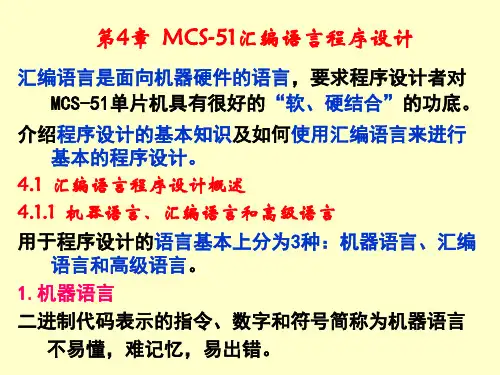

汇编语言是面向机器硬件的语言，要求程序设计者对 MCS-51单片机具有很好的“软、硬结合”的功底。 介绍程序设计的基本知识及如何使用汇编语言来进行 基本的程序设计。 4.1 汇编语言程序设计概述 4.1.1 机器语言、汇编语言和高级语言 用于程序设计的语言基本上分为3种：机器语言、汇编 语言和高级语言。 1.机器语言 二进制代码表示的指令、数字和符号简称为机器语言 不易懂，难记忆，易出错。
常采用以下几种基本结构： 顺序结构、分支结构和循环结构，再加上广泛使用 的子程序和中断服务子程序。 1．顺序结构 2．分支结构 程序中含有转移指令， 无条件分支，有条件分支。 有条件分支又分为：单分支结构和多分支结构。 3．循环结构 4．子程序
5．中断服务子程序 4.3.2 子程序的设计
一、子程序设计原则和应注意的问题 一种能完成某一特定任务的程序段。其资源要为所 有调用程序共享。因此，子程序在结构上应具有独 立性和通用性，在编写子程序时应注意以下问题： 1．子程序的第一条指令的地址称为子程序的入口地 址。该指令前必须有标号。
标号字段 操作码字段 操作数字段 注释字段 START： MOV A，#00H ；0→A MOV R1，#10 ；10→R1 MOV R2，#00000011B ；3→R2 LOOP：ADD A，R2 ；（A）+（R2）→A DJNZ R1，LOOP；R1内容减1不 为零，则循环 NOP HERE： SJMP HERE
（2）对源程序进行交叉汇编得到机器代码；
（3）通过微计算机的串行口（或并行口）把机器代码
传送到用户样机（或在线仿真器）进行程序的调试
和运行。
第（1）步，只需在微计算机上使用通用的编辑软件即
可完成。 第（2）步的交叉汇编所用的汇编程序可在购买单片机 的仿真开发工具时，由厂商提供。 第（3）步骤的实现要借助于单片机仿真开发工具进行。
