原煤破碎机技术规格书

KP1006-SMTKPC@ 20.18单段锤式破碎机使用说明书常熟市冶金矿山机械厂2003年1月编目录1.概述2.技术数据3.工作原理和结构3.1工作原理3.2破碎机的传动形式3.3主要部件简介3.3.1转子3.3.2壳体3.3.3破碎板3.3.4篦子3.3.5保险门4安装和试运转4.1简述4.2破碎机的安装4.2.1下壳体4.2.2保险门4.2.3篦子4.2.4转子4.2.4.1锤盘的安装4.2.4.2轴承的安装4.2.4.3锤头的安装4.2.4.4飞轮和皮带轮的安装4.2.4.5转子的安装4.2.5上壳体4.2.6驱动部分4.3破碎机的拆卸4.4试运转4.4.1空载试车4.4.2带载试车5.保养和维修5.1机器保养的一般要求5.2特殊说明5.3计划维修5.4注意点5.5润滑6.机件代号索引1 概述TKPC20.18 单段锤式破碎机,它用于破碎一般中等硬度矿石.例如,石灰石、石膏、煤、页岩和其它中等硬度脆性材料。

其抗压强度可达200Mpa，由于本机具有入料料度大，破碎比大等特点，可装原矿石一次破碎到符合产品要求的料度，使过去需要的多段破碎生产系统简化为一段破碎。

这样可同时减少投资和运转费用。

对破碎生产线来说，只要被破碎矿厂的物理性质适合，选用这种机型的破碎机是最经济的，因它投资少，操作维修方便，并能改善劳动强度。

有些单级锤式破碎机，在雨季运行时很容易被潮湿的泥土所填塞。

而具有特殊结构的TKPC破碎机就可减少被填塞的可能；且不慎混入机内杂物如：钎子，钻头、铁锤等能通过安全装置自动地被排出机外，而不致引起严重损坏。

这种特别设计的腔型和转子结构，可使锤头的动能最有利地用于破碎矿石，使载荷平稳，电耗低，并能延长破碎机易磨损部件的寿命。

各种机型的锤式破碎机，通常在喂料全宽度正面泗料情况下才能发挥其正常作用。

物料由悬挂于破碎机转子上并高速旋转的锤头破碎。

进机矿石的块度不同，所需消耗的能量也不同，为保持所需能量与供给能量之间的平衡，给料机的速度必须根据供料直至载荷恢复至正常状态。

XXXXX有限公司XXXXXXXX工程碎煤机技术规范书2013年08月目录1 总则 (1)2 技术条件 (1)3 应用标准 (3)4 技术要求 (4)5 检验 (5)6 备品备件和专用工具 (6)7 投标方的工作范围、技术文件及供货范围 (6)8 质量保证和试验 (8)9 包装、运输和储存 (10)1 总则1.1 本规范书适用于XXXXX有限公司2×75t/h锅炉的碎煤机设备。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2.本规范书提出的为最低限度的技术要求，并未对一切技术细节作出规定。

也未充分引述有关的标准和规范的条文，投标方应提供符合本规范书和有关工业标准的优质产品。

1.3如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。

如有异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4本规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。

1.5在签订合同后，投标方有权提出因标准、规范和规程发生变化而产生的一些修订要求，具体事项宜由招、投标双方共同协商确定。

1.6产品应在相应工程或相似条件下有2台以上运行并超过两年，已证明安全可靠。

1.7 所配套的电动机要求投标商按两家及以上生产厂家投标及报价，并经业主确认。

1.8本规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

2 技术条件2.1 气候情况属中亚热带湿润气候区，具有冬暖、夏热、春早、无霜期长；雨量丰沛，但地区分布，季节分配不均；风小、湿度大、云雾多、日照少、秋季多绵雨的特点。

1）气象参数如下：极端最高气温（℃）36.5极端最低气温（℃）-6.7最大风速（m/s）18最大年降雨量（mm）1388.7最小年降雨量（mm）566.1日最大降水量（mm）222.8最大积雪深度（cm） 2平均雨日数134.3最多雨日数177平均大风日数 1.6最多大风日数 3平均雾日数41.2最多雾日数64平均积雪日数0.6最多积雪日数 6平均雷暴日数39.2最多雷暴日数52暖通设计气象条件夏季通风室外计算（干球）温度29℃夏季空气调节室外计算（干球）温度32.1℃夏季室外平均每年不保证50小时的湿球温度26.0℃夏季通风室外计算相对湿度 68%冬季通风室外计算（干球）温度5℃冬季空气调节室外计算（干球）温度1℃冬季空气调节室外计算相对湿度 80%最热月月平均室外计算相对湿度 85%日平均温度小于等于5度的天数 34天2）地震烈度 7度3）厂区地坪标高 519.80m（黄海高程）2.3 设备相关运行环境条件2.3.1设备布置位置:碎煤机室层高6.40m。

贵州黔东电力有限公司企业标准碎煤机技术标准(贵州黔东电力有限公司)目次前言 (1)1 范围 (1)2 引用文件和资料 (1)3 概述 (1)4 设备参数 (1)5 零部件清册 (2)6 检修专用工器具 (3)7 检修特殊安全措施 (3)8 维护保养 (4)9 检修工序及质量标准 (4)10 检修记录 (6)前言为实现企业设备技术管理工作规范化、程序化、标准化，制定本标准。

本标准由贵州黔东电力有限公司标准化管理委员会提出。

本标准由生技部归口。

本标准起草单位：维修部。

本标准主要起草人：钟继宁。

本标准主要审定人：。

本标准批准人：。

本标准委托负责解释。

本标准是首次发布。

环锤式碎煤机技术标准1 范围本标准规定了输煤系统环锤式碎煤机设备的概述、设备参数、零部件清册、检修专用工器具、检修特殊安全措施、检修工序及质量标准、检修记录等相关的技术标准。

本标准适用于输煤系统环锤式碎煤机的技术管理工作。

2 引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。

环锤式碎煤机安装使用说明书山西电力设备厂……3 概述黔东公司输煤系统共安装2台环锤式碎煤机，一台运行，一台备用。

2台环锤式碎煤机型号相同，均由山西电力设备厂设计制造，布置在碎煤机室。

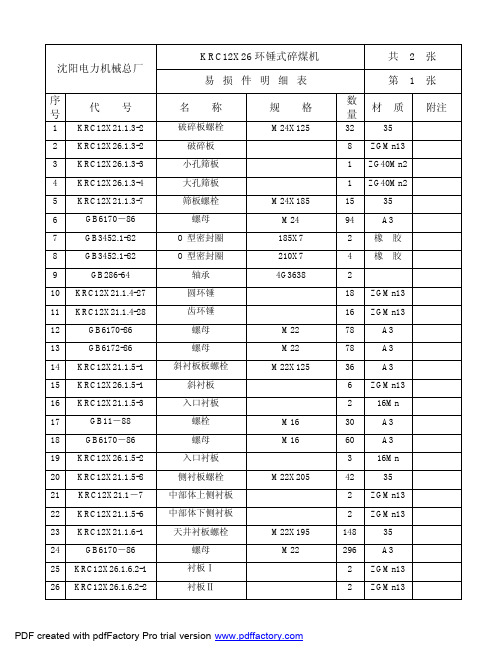

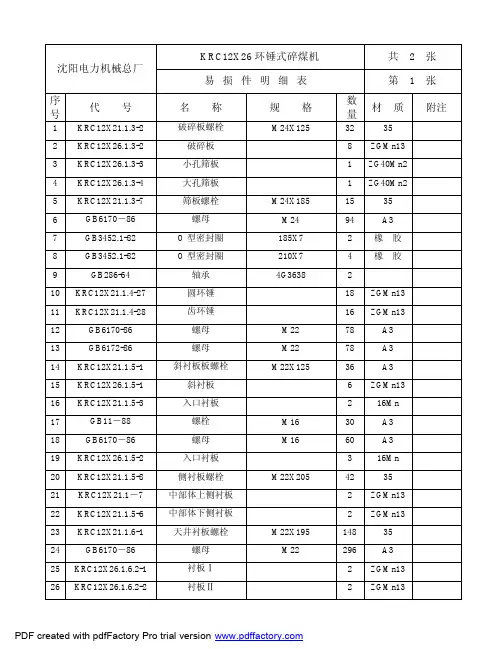

碎煤机的型号为HCSZ-1000型，出力为1000t/h,入料粒度≤300mm,出料粒度≤30mm,适用于破碎烟煤、无烟煤、褐煤及冻煤，被破碎物料的抗压强度一般不大于12MPa,表面水分小于15﹪.4 设备参数4.1 技术规范4.1.1 碎煤机技术参数环锤式碎煤机设备主要技术参数4.1.2碎煤机液压机构参数碎煤机液压机构技术参数5 零部件清册6 检修专用工器具7 检修特殊安全措施7.1 解体阶段安全措施7.1.1 做好防止碎煤机转子自转措施。

7.1.2 解体中碎煤机内只能使用手电或行灯。

7.1.3 在解体过程中，检查人员穿不带金属纽扣的工作服。

7.1.4 进入碎煤机内部所带工具要登记，禁止带其它与工作无关的物件如钥匙等。

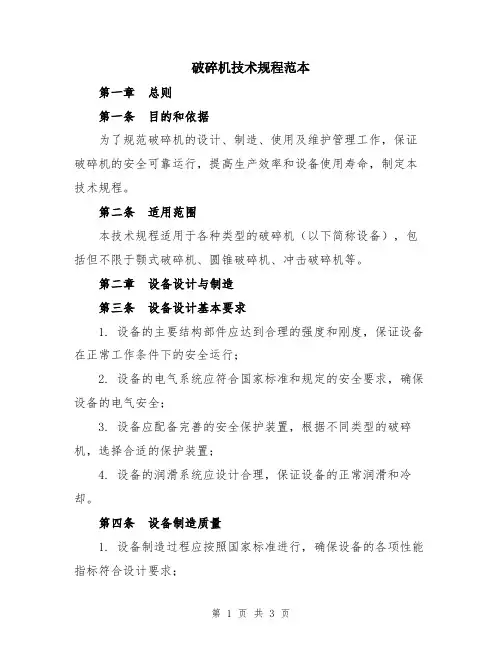

破碎机技术规程范本第一章总则第一条目的和依据为了规范破碎机的设计、制造、使用及维护管理工作，保证破碎机的安全可靠运行，提高生产效率和设备使用寿命，制定本技术规程。

第二条适用范围本技术规程适用于各种类型的破碎机（以下简称设备），包括但不限于颚式破碎机、圆锥破碎机、冲击破碎机等。

第二章设备设计与制造第三条设备设计基本要求1. 设备的主要结构部件应达到合理的强度和刚度，保证设备在正常工作条件下的安全运行；2. 设备的电气系统应符合国家标准和规定的安全要求，确保设备的电气安全；3. 设备应配备完善的安全保护装置，根据不同类型的破碎机，选择合适的保护装置；4. 设备的润滑系统应设计合理，保证设备的正常润滑和冷却。

第四条设备制造质量1. 设备制造过程应按照国家标准进行，确保设备的各项性能指标符合设计要求；2. 设备制造过程中应进行必要的检测和试验，确保设备的可靠性和稳定性；3. 设备的安装检验应按照国家标准进行，确保设备的安装质量符合要求。

第三章设备使用与维护管理第五条设备的操作和维护1. 设备的使用人员应经过专业培训，掌握设备的操作要领和安全技能；2. 设备应按照操作规程使用，严禁擅自改变操作方式；3. 设备的日常维护应按照维护计划和要求进行，及时清理设备内部积尘，保持设备的良好状态；4. 设备的润滑工作应按照规定的润滑周期和方式进行，确保设备的正常润滑。

第六条设备的安全管理1. 设备应配备完善的安全保护装置，确保设备的安全运行；2. 设备操作人员应遵守相应的安全操作规程，严禁违章操作；3. 设备的检修和维护人员应遵守相应的安全操作规程，确保自身安全和设备的正常运行；4. 设备的安全管理应按照国家标准和相关法律法规进行，建立健全的安全管理体系。

第四章质量监督与事故应急处理第七条设备质量监督1. 设备制造和安装单位应建立质量监督体系，对设备的制造和安装过程进行监督和检查；2. 设备使用单位应建立设备质量跟踪记录，对设备的使用情况进行跟踪监督。

HCSZ-400 环锤碎煤机说明书目录一、用途——————————————————2二、主要技术参数——————————————2三、工作原理及构造—————————————2四、安装、调整和试运转———————————3五、使用与维修———————————————4六、易损件一览表——————————————6 一、用途HCSZ-400环锤式碎煤机适用于破碎粒度不大于300mm的各种脆性物料，如煤、煤矸石、焦碳、炉渣、页岩、疏松石灰石等。

被破碎物料的抗压强度不超过12Mpa，表面水分不大于9％。

本机具有破碎比大、生产能力高、产品粒度均匀等特点，广泛应用于冶金、建材、化工和水电等工业部门。

二、主要技术参数三、工作原理及构造本机由转子、机体、调节机构等主要部分组成，电动机通过液力偶合器直接驱动转子。

转子部分由主轴、端部圆盘、锤头卡盘、锤轴、环锤等主要零件组成。

环锤吊挂在锤轴上，锤轴安装在端部圆盘和锤头卡盘上，端部圆盘和卡盘用平键和螺母固定在主轴上。

机体部分由上下机壳、破碎板、筛板、筛架、衬板等主要零件组成。

破碎板和筛板安装在筛架上。

筛架的一端用轴悬挂在机壳两侧的轴座上，另一端与调节机构相连。

衬板安装在机壳两侧的内壁上，用以保护机壳不受磨损。

破碎板、筛板与转子形成破碎腔。

调节机构部分用调节于转子与筛板之间的间隙。

环锤式破碎机是一种带有环锤的冲击转子式破碎机。

环锤不仅能随转子公转，还能绕锤轴自转。

物料进入破碎腔后，首先受到随转子高速旋转的环锤的冲击作用而破碎，被破碎的物料同时从环锤处获得动能，高速度的冲向破碎板，受到第二次破碎，然后落到筛板上，受到环锤的挤压和磨剥进一步破碎，并透过筛孔排出。

不能破碎的物料杂物进入盛铁室，而后定期清除。

出料粒度的调节，是通过更换不同孔隙的筛条来实现的。

一般筛条出料粒度为30mm，如选择别种出料粒度，须定货时专门提出。

用户是否需要制造厂配置旁路漏斗，定货时必须注明。

四、安装、调整和试运转1、安装的技术要求：⑴破碎机主轴的水平度允差≤0.2mm/m。

选煤厂破碎机设备招标技术规格书（一）通用说明一、总则1、本技术条件提出的是最低的技术要求，并未对一些技术细节做出规定，也未充分分述有关标准和规定的条文。

制造厂应保证提供符合本技术条件和工业标准的优质产品。

2、如果供方没有以书面形式对本技术条件的条文提出异议，则认为供方可以提供完全满足技术条件的产品。

3、本技术条件作为定货合同的附件。

4、所提供的设计、设备和相关技术文件应使用中文并采用国际单位制（SI）。

5、标志和铭牌每台设备应设有一个铭牌，固定在设备的外壳上，文字的尺寸应便于清楚、方便的观察。

铭牌应符合标牌国家标准（GB/T 13306-1991）的要求。

铭牌应用不锈钢制作，表面无光泽或抛光，刻黑色文字，其大小应在工作层易见。

警示牌应用不锈钢制成，表面无光泽或抛光，刻印有红色文字和固定在易见位置以提供最大的人身安全。

所有标志牌、铭牌、说明和警告牌的固定方式应采用铆钉或其他批准的方式固定在装置或设备器件上，不得使用胶粘剂。

6、安全装置所有机器外露转动件要设防护罩，危险区域要设有明显标志。

所有运动部件的运动范围要设安全标志和说明，采用中文书写。

该设备应符合选煤厂安全规程（AQ1010-2005）的规定。

7、部件的互换性所有同类部件均应为同一种型号或同一制造厂家的产品，并应可完全互换，以减少必备的备品备件库存。

本条要求尤其适用于诸如电机、减速机、轴承、开关设备、仪表、控制器、阀门和继电器等设备和部件的供货。

8、材料和设备所有的材料和设备均应是全新的，未使用过的，质量优良，适用于在应用中存在的条件、温度和压力变化下的工作，不会出现不合理变形和性能下降或者任何零件发生意外，以致于影响到设备的效率和可靠性。

9、噪声装置及其辅机应设计和构筑成以实际可行的最低噪声值运行。

应提供合适的隔音处理，保证装置在任何不超过和包括最大出力的负荷运行时，在稳定状态下距装置及其辅机或其外罩轮廓1米处噪声等级不超过85db(A)。

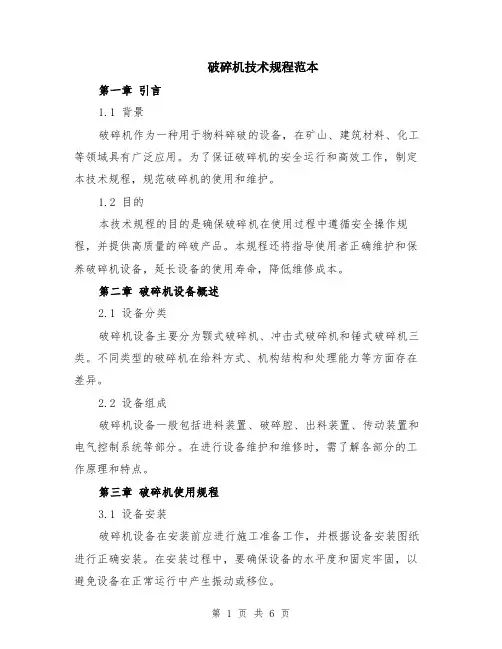

破碎机技术规程范本第一章引言1.1 背景破碎机作为一种用于物料碎破的设备，在矿山、建筑材料、化工等领域具有广泛应用。

为了保证破碎机的安全运行和高效工作，制定本技术规程，规范破碎机的使用和维护。

1.2 目的本技术规程的目的是确保破碎机在使用过程中遵循安全操作规程，并提供高质量的碎破产品。

本规程还将指导使用者正确维护和保养破碎机设备，延长设备的使用寿命，降低维修成本。

第二章破碎机设备概述2.1 设备分类破碎机设备主要分为颚式破碎机、冲击式破碎机和锤式破碎机三类。

不同类型的破碎机在给料方式、机构结构和处理能力等方面存在差异。

2.2 设备组成破碎机设备一般包括进料装置、破碎腔、出料装置、传动装置和电气控制系统等部分。

在进行设备维护和维修时，需了解各部分的工作原理和特点。

第三章破碎机使用规程3.1 设备安装破碎机设备在安装前应进行施工准备工作，并根据设备安装图纸进行正确安装。

在安装过程中，要确保设备的水平度和固定牢固，以避免设备在正常运行中产生振动或移位。

3.2 设备调试设备安装完成后，需要进行调试工作。

调试过程中，应检查设备各部分连接是否牢固，确保设备的运行平稳和安全可靠。

3.3 设备操作操作人员在使用破碎机设备前，应接受相关培训并了解设备的操作说明书。

在操作过程中，应严格按照操作规程进行操作，保证设备处于最佳工作状态。

3.4 设备维护与保养破碎机设备的维护与保养对于设备的正常运行和使用寿命具有重要意义。

操作人员应定期检查设备的润滑状态、传动部分的磨损情况，并根据维护和保养要求进行操作。

第四章破碎机设备维修4.1 维修工具进行破碎机设备维修时，需要准备相应的维修工具和设备。

维修前应确认维修工具的完好性，并使用正确的工具进行维修操作。

4.2 维修注意事项在进行破碎机设备维修时，需要注意以下事项：- 施工前应断开电源，并采取安全防护措施，确保维修人员的人身安全。

- 在拆卸设备时，要按照顺序进行，并将拆下的零部件妥善存放，以免造成丢失或损坏。

XXXXXX原煤破碎机国际招标技术规格书（示例）第一部分通用部分一、总则1、本技术规格书适用于XXXXXX准备车间筛分楼破碎机采购项目，它包括设备的功能设计、结构、性能、试验方面的技术要求。

2、本技术规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规格书和有关标准、规范的优质产品。

3、如果投标方没有以书面对本规格书的条文提出异议，那么招标人可以认为投标方提供的产品完全符合本技术规格书的要求。

4、在签订合同之后，招标人有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供需双方共同商定。

5、本技术规格书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。

6、合同签订的同时，按性能验收标准和方法要求，供方提出合同设备的设计、制造、检验、试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人，招标人确认。

二、工作环境1、安装地点：XXXX2、破碎对象：以破碎白砂岩为入手点，白砂岩硬度为190～200Mpa。

3、环境温度：0℃—+40℃4、海拔高度：不超过1000m。

5、使用环境：煤尘较大。

6、周围空气相对湿度不大于95%（+25℃时）7、污秽等级：Ⅲ级8、抗震能力：按8级震区设防三、制造标准1、所供应的货物将按下列标准（推荐）进行设计和制造电器：IEC标准/EN标准机械：ISO标准如果货物原产国的国家标准或现在通行的其他国家的标准与上述标准相似或高于上述标准，则可以使用这些标准。

2、设备必须以公制单位设计和生产，不接受在设备的设计和制造中采用英制单位。

3、防爆电气设备应按中国最新国家标准，或其它被中国防爆权威机构认同的标准制造，并取得在煤矿安全标志。

4、本设备应满足《煤矿安全规程》（2009版）所规定的各种保护及要求。

5、投标方对非自主设计、制造的零部件，应详细说明零部件的生产厂家及其制造能力等情况。

HCYS1200 环锤式碎煤机使用说明书一、技术参数二、设备工作原理原煤进入碎煤机后，受到高速旋转的环锤冲击作用被破碎，破碎的煤获得动能，高速冲向破碎板，因此再次被撞碎。

与此同时，煤还受到煤块之间相互撞击的破碎作用，小块煤在破碎板下部和筛板上再次受到旋转环锤的挤压、剪切、滚碾、研磨作用而被粉碎，粉碎的粒度由筛板与环锤之间的距离而定。

破碎后的原煤最后从筛板孔排出。

不能破碎的杂物，如铁块、板块等被拨进除铁室内。

三、设备的结构环锤式碎煤机它主要由机体、电动机、转子、液力偶合器、筛板架、筛板调节装置、液压传动系统等组成。

1、机体部分机体是由下部体、前部体、中部体和后部体组成。

内部有螺栓联接的耐磨衬板。

在机体的前、后部各设有观察门，后部设有除铁室，便于除杂物。

2、转子部分在主轴上装配有平键、两个圆盘、摇臂、隔套等部件。

齿环锤和圆环锤按静平衡的规定，通过四对环轴穿在摇臂和圆盘上，其主要零部件由锁紧螺母予以轴向紧固，在主轴两侧装有双列向心滚子轴承，其轴承座配备有温度振动传感仪。

主轴与电动机之间由液力偶合器相联。

3、筛板支架部分筛板支架系采用钢板焊接而成，上部焊有通轴悬挂在机体两侧的支承座上电压板限位，下架下部的孔与筛板调节装置的丝杆通过安全销铰链连接在一起。

如机内进入大铁块，由突然增加径向负荷其销轴先被剪断，筛板支架落下，起到安全保护作用。

铸锰钢制成的碎煤板大、小孔筛板及破碎板由螺栓、螺母紧固其上。

4、筛板调节器部分本机设有左、右两筛板调节装置，它由丝杠、锁紧螺母、轨道、销轴等组成。

当筛板与环锤之间的间隙需要调整时，用扳手先将外锁紧螺母罩打开，用专用扳手调节螺母丝杠移动从而获得所需出料粒度的调整间隙。

5、液压传动系统本机液压传动系统传为开启前后箱体用。

其系统由液压分配器，手动换向阀，钢丝编织胶带，管件及液压油缸组成。

当本机需要检修时，将其液压分配器胶带管件联接于设备胶带管件上，开启阀门接通液压分配器电源即可工作，其两套系统分别工作，当要开启前部箱体时，必须先开后部箱体，吊出转子方能全部开启前部箱体,转子吊装见（图1）。

PCM200型锤式破碎机使用说明书20PT —SY中煤张家口煤矿机械有限责任公司2006年11月PCM200型锤式破碎机20PT-SY中煤张家口煤矿机械有限责任公司使用说明书共6页第1页目录1 用途及使用范围2 型号、名称与技术参数3 工作原理与结构特征4 安装、调试和试运转5 使用与保养6 附图第 3 页使 用 说 明 书共6页传动比---------------------------------------------------------------3.4615破碎主轴转速---------------------------------------------------------408r/min 破碎锤头数---------------------------------------------------------------------8 破碎锤头冲击速度--------------------------------------------------------22m/s破碎板厚度-----------------------------------------------------------------60mm 适用槽宽（内宽）------------------------------------------------------1000mm 灭尘喷雾型式-----------------------------------------------出入口各四个喷嘴 外形尺寸（长×宽×高）---------------------------------4500×2790×1697 机器总重--------------------------------------------------------------------20.87t3 工作原理与结构特征 3.1 工作原理PCM200型锤式破碎机，安装在SZZ1000/400型顺槽桥式转载机主体落地段和机尾部之间。
