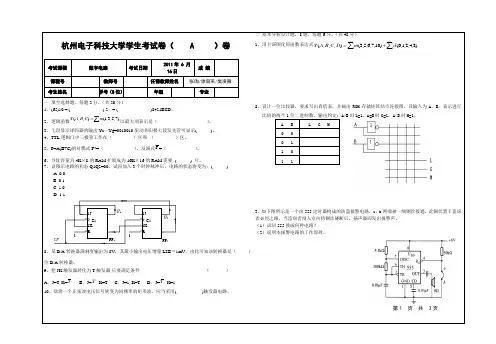

数字电路的期末试题一、客观题：请选择正确答案，将其代号填入（）内；（本大题共10小题，每空2分，共20分）⒈当某种门的输入全部为高电平，而使输出也为高电平者，则这种门将是：A．与非门及或非门；B．与门及或门；C．或门及异或门；D．与门及或非门．（ B ）⒉在如下所列4种门电路中，与图示非门相等效的电路是：（ B ）⒊已知，则函数F和H的关系，应是：（B ）A．恒等；B．反演；C．对偶；D．不确定．⒋若两个逻辑函数恒等，则它们必然具有唯一的：（A）A．真值表；B．逻辑表达式；C．电路图；D．逻辑图形符号．⒌一逻辑函数的最小项之和的标准形式，它的特点是：（C）A．项数最少；B．每个乘积项的变量数最少；C．每个乘积项中，每种变量或其反变量只出现一次；D．每个乘积项相应的数值最小，故名最小项．⒍双向数据总线可以采用（ B ）构成。

A．译码器；B．三态门；C．与非门；D．多路选择器．⒎在下列逻辑部件中，不属于组合逻辑部件的是（ D ）。

A．译码器；B．编码器；C．全加器；D．寄存器．⒏八路数据选择器，其地址输入端（选择控制端）有（C ）个。

A．8个B．2个C．3个D．4个⒐为将D触发器转换为T触发器，如图所示电路的虚线框内应是（ D ）。

A．或非门B．与非门C．异或门D．同或门⒑为产生周期性矩形波，应当选用（ C ）。

A．施密特触发器B．单稳态触发器C．多谐振荡器D．译码器二、化简下列逻辑函数（每小题5分，共10分）⒈用公式法化简逻辑函数：⒉用卡诺图法化简逻辑函数：Y(A,B,C,D)=∑m(2 ,3,7,8,11,14) 给定约束条件为m0+m5+ m10+m15 =0三、非客观题(本题两小题，共20分)⒈如图所示为三输入变量的或门和与门的逻辑图。

根据两种不同的输入波形(见图b)，画出Y1、Y2的波形。

（本题共8分,每个Y1、Y2各2分）解．某一组合逻辑电路如图所示，试分析其逻辑功能。

（本题共12分）四、非客观题(本题两小题，共20分)⒊有红、黄、绿三只指示灯，用来指示三台设备的工作情况，当三台设备都正常工作时，绿灯亮；当有一台设备有故障时，黄灯亮，当有两台设备同时发生故障时，红灯亮，当三台设备同时发生故障时，黄灯和红灯同时亮，试写出用CT74LS138实现红、黄、绿灯点亮的逻辑函数表达式，并画出接线图。

数字电路期末复习题及答案一、填空题1数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1 _ 和_0 ___ 来表示。

2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。

3、逻辑代数又称为布尔代数。

最基本的逻辑关系有与、或、非三种。

常用的几种导出的逻辑运算为与非或非与或非同或异或。

4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。

5、逻辑函数F=A BCD +A+B+C+ __________ 。

6、逻辑函数F=A B A B A B AB = ________ 0 _______ 。

7、OC门称为集电极开路门，多个OC门输出端并联到一起可实现丄与功能。

8、TTL与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。

9、触发器有2 个稳态，存储8位二进制信息要__8 ________________________个触发器。

1 0、一个基本RS触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S = 0且R= 0的信号。

11、一个基本RS触发器在正常工作时，不允许输入R=S= 1的信号，因此它的约束条件是RS=0 。

1 2、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。

13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。

14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。

15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。

16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。

17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。

、选择题1 一位十六进制数可以用 C 位一进制数来表示。

A 1B . 2 C.4D162、十进制数25用8421BCD码表示为 B 。

A 10 101B . 0010 0101 C.100101 D .101013、以下表达式中符合逻辑运算法则的是D。

XX大学信息院《数字电子技术基础》期终考试试题（ 110 分钟） (第一套 )一、填空题：（每空 1 分，共 15 分）1．逻辑函数YABC 的两种标准形式分别为（）、（）。

2．将 2004 个“ 1”异或起来得到的结果是（）。

3 ．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8 位 D/A 转换器当输入数字量10000000 为 5v。

若只有最低位为高电平，则输出电压为（） v；当输入为 10001000，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D 转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由 555 定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与 PAL 相比，GAL 器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共 15 分）1．将逻辑函数P=AB+AC 写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图 1、2 中电路均由 CMOS 门电路构成，写出 P、Q 的表达式，并画出对应 A 、B、C 的 P、Q 波形。

三、分析图 3 所示电路：（10 分）1）试写出 8 选 1 数据选择器的输出函数式；2）画出 A2、 A1、 A0 从 000~111连续变化时， Y 的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD 码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15 分）五、已知电路及、4(a) (b)所示，设触发器的初态均为“ 0”，试CP A 的波形如图画出输出端 B 和 C 的波形。

（8 分）BC六、用 T 触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图 5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明 T 的取值。

杭州电子科技大学单片机原理期末试卷单片机期末考试试题01、单片机是将微处理器、一定容量的RAM 和ROM以及I/O 口、定时器等电路集成在一块芯片上而构成的微型计算机。

2、单片机89C51片内集成了4 KB的FLASH ROM，共有5 个中断源。

3、两位十六进制数最多可以表示256 个存储单元。

4、89C51是以下哪个公司的产品？（ C ）A、INTELB、AMDC、ATMELD、PHILIPS5、在89C51中，只有当EA引脚接高电平时，CPU才访问片内的Flash ROM。

6、是非题：当89C51的EA引脚接低电平时，CPU只能访问片外ROM，而不管片内是否有程序存储器。

T7、是非题：当89C51的EA引脚接高电平时，CPU只能访问片内的4KB空间。

F8、当CPU访问片外的存储器时，其低八位地址由P0 口提供，高八位地址由P2 口提供，8位数据由P0 口提供。

9、在I/O口中，P0 口在接LED时，必须提供上拉电阻，P3 口具有第二功能。

10、是非题：MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。

F11、是非题：是读端口还是读锁存器是用指令来区别的。

T12、是非题：在89C51的片内RAM区中，位地址和部分字节地址是冲突的。

F13、是非题：中断的矢量地址位于RAM区中。

F14、MCS-51系列单片机是属于（ B ）体系结构。

A、冯诺依曼B、普林斯顿C、哈佛D、图灵15、89C51具有64 KB的字节寻址能力。

16、是非题：在89C51中，当CPU访问片内、外ROM区时用MOVC指令，访问片外RAM 区时用MOVX指令，访问片内RAM区时用MOV指令。

T17、在89C51中，片内RAM分为地址为00H~7FH 的真正RAM 区，和地址为80H~FFH 的特殊功能寄存器(SFR) 区两个部分。

18、在89C51中，通用寄存器区共分为 4 组，每组8 个工作寄存器，当CPU 复位时，第0 组寄存器为当前的工作寄存器。

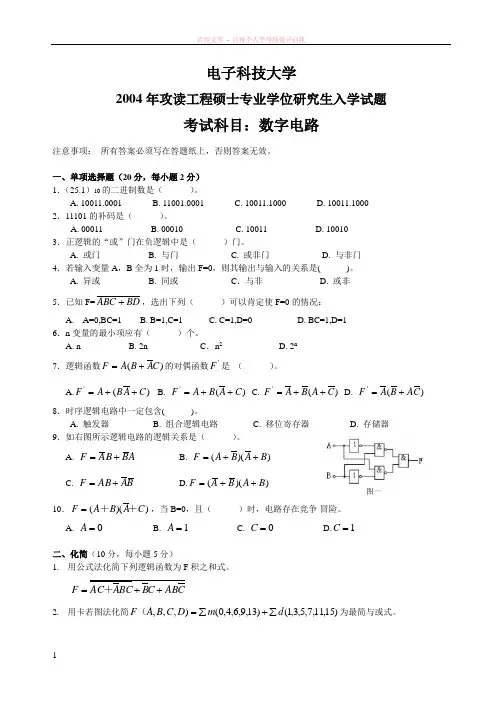

电子科大数字电路期末试题半期测验————————————————————————————————作者：————————————————————————————————日期：电子科技大学二零零七至二零零八学年第二学期期中考试“数字逻辑设计及应用”课程考试题 期中卷（120分钟）考试形式：闭卷 考试日期 2008年4月26日课程成绩构成：平时 20 分， 期中 20 分， 实验 0 分， 期末60 分一 二 三 四 五 六 七 八 九 十 合计一、选择填空题（单选、每空2分，共30分）1-1．与十进制数 (0. 4375 )10 等值的二进制数表达是 ( A ) A. ( 0.0111 ) 2 B. ( 0.1001 ) 2 C. ( 0.0101 ) 2 D. ( 0.01101 ) 2 1-2． 与十六进制数（FD ．A ）16等值的八进制数是( A )8A. ( 375.5 )8B. ( 375.6 )8C. ( 275.5 )8D. ( 365.5)8 1-3．与二进制数(11010011) 2 对应的格雷码表达是 ( C ) GrayA. ( 11111010 ) GrayB. (00111010 ) GrayC. ( 10111010 )GrayD. (11111011 ) Gray 1-4．下列数字中与(34.42)8 相同 的是（ B ）A.（011010.100101）2B.（1C.88）16 C.（27.56）10D.（54.28）5 1-5．已知[A]补=（10010011），下列表达式中正确的是（ C ）A. [–A]反=（01101100）B. [A]反=（10010100）C. [-A]原=（01101101）D. [A]原=（00010011）1-6．一个十六路数据选择器，其选择控制输入端的数量为（ A ）A ．4个 B. 6个 C. 8个 D. 3个1-7．四个逻辑相邻的最小项合并，可以消去（ B ）个因子。

电子科技大学二零零九年至二零一零学年第二学期“数字逻辑设计及应用”课程考试题（半期）（120分钟）考试日期2011年4月23日一二三四五六七八九十总分评卷教师I. To fill the answers in the “( )” (2’ X 19=38)1. [1776 ]8 = ( 3FE )16 = ( 1111111110 )2= ( 1000000001 ) Gray .2. (365)10 = ( 001101100101 )8421BCD＝( 001111001011 ) 2421 BCD.3.Given an 12-bit binary number N. if the integer’s part is 9 bits and the fraction’s part is 3 bits ( N = a8 a7 a6 a5 a4 a3 a2 a1 a0 . a-1 a-2 a-3), then the maximum decimal number it can represent is ( 511.875 ); the smallest non-zero decimal number it can represent is ( 0.125 ).4. If X’s signed-magnitude representation X SM is（110101）2, then it’s 8-bit two’s complement representation X2’s COMP is( 11101011 ) , and (–X)’s 8-bit complement representation (–X) 2’s COMP is ( 00010101 )2 .5. If there are 2011 different states, we need at least ( 11 ) bits binary code to represent them.6.If a positive logic function expression is F=AC’+B’C(D+E)，then the negative logic function expression F = ( (A+C’)(B’+(C+DE)) ).7. A particular Schmitt-trigger inverter has V ILmax = 0.7 V, V IHmin = 2.1 V, V T+= 1.7 V, and V T-= 1.3 V, V OLmax=0.3V, V OHmin=2.7V. Then the DC noise margin in the HIGH state is ( 0.6V ), the hysteresis is ( 0.4V ). 8.The unused CMOS NAND gate input in Fig. 1 should be tied to logic ( 1 ).Fig.1Circuit of problem I-89. If number [ A ] two’s-complement =11011001and [ B] two’s-complement=10011101 , calculate[-A-B ]two’s-complement, [-A+B ]two’s-complement and indicate whether or not overflow occurs.[-A-B ] two’s-complement=[ 10001010 ], overflow: [ yes ][-A+B ] two’s-complement=[ 11000100 ], overflow: [ no ].10.The following logic diagram Fig.2 implements a function of 3-variable with a 74138. The logic function can be expressed as F (A,B,C) = ∑A,B,C ( 0,1,2 ).Fig.2 Circuit of problem I-10II. There is only one correct answer in the following questions.(3’ X 9 = 27)1. Which of the following Boolean equations is NOT correct? ( B )A) A+0=A B) A1 = AC) D)2. Suppose A2’s COMP =（1011），B2’s COMP =（1010），C2’s COMP =（0010）. In the following equations, the most unlikely to produce overflow is（ C ）。

电子科技大学二零零五至二零零六学年第二学期期中考试“数字逻辑设计及应用”课程考试题 期中卷（120分钟）考试形式：闭卷 考试日期 2006年4月22日课程成绩构成：平时 20 分， 期中 20 分， 实验 0 分， 期末60 分一、填空题（每空1分，共15分）1、( 323 )10 =( 101000011 ) 22、(0. 4375 )10 =( 0.0111 ) 23、(1101．0011) 2 = ( 13.1875 )104、（FD ．A ）16 = ( 11110000.1010 ) 2= ( 360.50 )85、( 4531 )10 = ( 0100 0101 0011 0001 ) 8421BCD 。

6、写出与下列十进制数对应的8-bit 原码(signed-magnitude)，补码(two ’s-complement)和反码 (one ’s-complement)表达：7、已知二进制数 A = 10110100，对应的格雷码（GRAY CODE ）表达为（ 1110 1110 ） 8、与非逻辑门电路的未用输入端应接在（ 高电平或某一个输入信号端 ）上。

9、已知二进制数 A 的补码为：[A]补= 10110100，求 [-A]补=( 01001100 )二、填空题（每空3分，共30分）1、已知一个函数的积之和（与或式, The sum of productions ）列表表达式为 F =∑ABC （1，4，5，6，7），问与其对应的最简积之和表达式为：F =（ A + B ’C ）。

2、对于按照逻辑式 F AC BC '=+ 实现的电路，存在静态（ 1 ）型冒险。

3、四变量逻辑函数F = ∑ABCD (2,4,5,7,9,14)的反函数 F ’=∏ABCD ( 2,4,5,7,9,14 )。

4、已知带符号的二进制数 X1 = +1110 ，X2 = -1011，求以下的表达，并要求字长为8位。

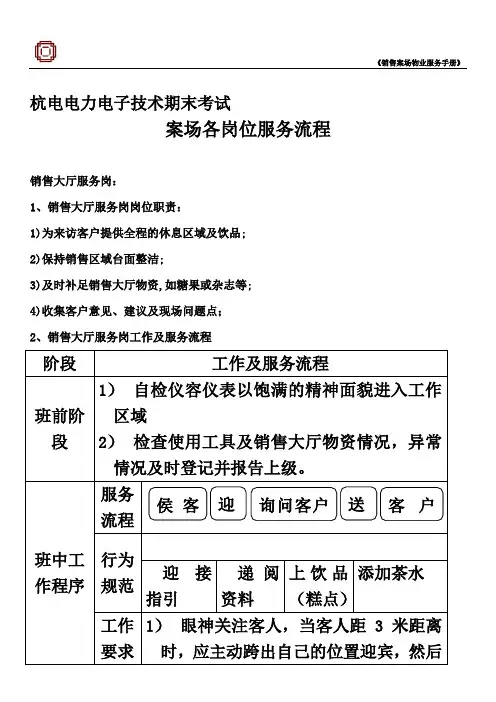

杭电电力电子技术期末考试案场各岗位服务流程销售大厅服务岗：1、销售大厅服务岗岗位职责：1)为来访客户提供全程的休息区域及饮品;2)保持销售区域台面整洁;3)及时补足销售大厅物资,如糖果或杂志等;4)收集客户意见、建议及现场问题点；2、销售大厅服务岗工作及服务流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。

班中工作程序服务流程行为规范迎接指引递阅资料上饮品（糕点）添加茶水工作要求1）眼神关注客人，当客人距3米距离时，应主动跨出自己的位置迎宾，然后侯客迎询问客户送客户注意事项15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！”3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人；4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）；7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等待；阶段工作及服务流程班中工作程序工作要求注意事项饮料（糕点服务）1）在所有饮料（糕点）服务中必须使用托盘；2）所有饮料服务均已“对不起，打扰一下，请问您需要什么饮品”为起始；3）服务方向：从客人的右面服务；4）当客人的饮料杯中只剩三分之一时，必须询问客人是否需要再添一杯，在二次服务中特别注意瓶口绝对不可以与客人使用的杯子接触；5）在客人再次需要饮料时必须更换杯子；下班程序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导；2）填写物资领用申请表并整理客户意见；3）参加班后总结会；4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；1.3.3.3吧台服务岗1.3.3.3.1吧台服务岗岗位职责1）为来访的客人提供全程的休息及饮品服务；2）保持吧台区域的整洁；3)饮品使用的器皿必须消毒；4）及时补充吧台物资；5）收集客户意见、建议及问题点；1.3.3.3.2吧台服务岗工作及流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。

电子科技大学“计算机科学与技术”《数字逻辑设计及应用》23秋期末试题库含答案第1卷一.综合考核(共20题)1.若A+B=A+C，则一定是B=C。

()A.错误B.正确2.CMOS电路的电源电压只能使用+5V。

()A.错误B.正确3.电平异步时序逻辑电路不允许两个或两个以上输入信号()A、同时为0B、同时为1C、同时改变D、同时出现4.逻辑式A(A+B)(A+B+C)(A+B+C+D)=()A、AB、A+BC、A+B+CD、A+D5.若AB+AC=1，则一定是A=1。

()A.错误B.正确6.下列哪个不是基本的逻辑关系()。

A、与B、或C、非D、与非7.逻辑代数的三种基本运算是()A、与B、或C、非D、相除8.9.10.移位寄存器可以用作数据的串/并变换。

()A、错误B、正确11.欲将JK触发器作成翻转触发器，最简单的方法是令J=1，K=1。

()A.错误B.正确12.扭环形计数器都是不能自启动的。

()A、错误B、正确13.施密特触发器可以用来鉴别脉冲幅度。

()A、错误B、正确14.若A+B=A+C，则一定是B=C。

()A、错误B、正确15.下列说法中，()不是逻辑函数的表示方法。

A、真值表和逻辑表达式B、卡诺图和逻辑图C、波形图和状态图D、逻辑图16.电平异步时序逻辑电路中各反馈回路之间的竞争是由于状态编码引起的。

() T、对F、错17.18.逻辑代数的三种基本运算是()。

A.与B.或C.非D.相除19.下列电路中，是时序电路的是()。

A.二进制译码器B.移位寄存器C.数值比较器D.编码器20.移位寄存器可以用作数据的串/并变换。

()A.错误B.正确第1卷参考答案一.综合考核1.参考答案：A2.参考答案：A3.参考答案：C4.参考答案：A5.参考答案：B6.参考答案：D7.参考答案：ABC10.参考答案：B11.参考答案：B12.参考答案：A13.参考答案：B14.参考答案：A15.参考答案：C16.参考答案：F18.参考答案：ABC19.参考答案：B20.参考答案：B。
