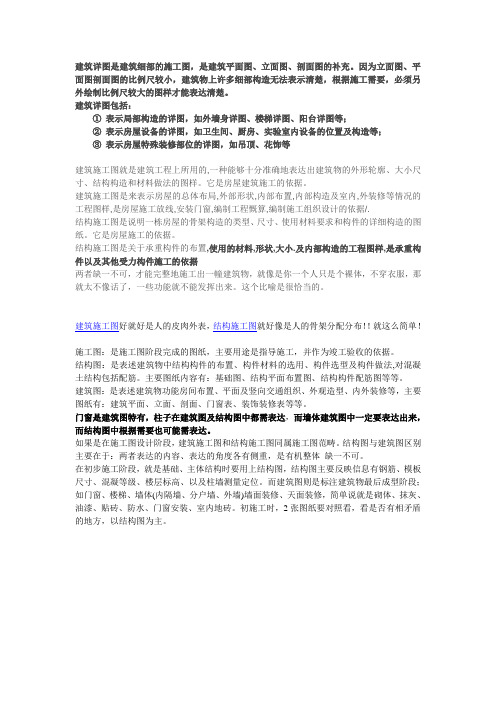

建筑详图是建筑细部的施工图，是建筑平面图、立面图、剖面图的补充。
因为立面图、平面图剖面图的比例尺较小，建筑物上许多细部构造无法表示清楚，根据施工需要，必须另外绘制比例尺较大的图样才能表达清楚。
建筑详图包括：①表示局部构造的详图，如外墙身详图、楼梯详图、阳台详图等；②表示房屋设备的详图，如卫生间、厨房、实验室内设备的位置及构造等；③表示房屋特殊装修部位的详图，如吊顶、花饰等建筑施工图就是建筑工程上所用的,一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。
它是房屋建筑施工的依据。
建筑施工图是来表示房屋的总体布局,外部形状,内部布置,内部构造及室内,外装修等情况的工程图样,是房屋施工放线,安装门窗,编制工程慨算,编制施工组织设计的依据/.结构施工图是说明一栋房屋的骨架构造的类型、尺寸、使用材料要求和构件的详细构造的图纸。
它是房屋施工的依据。
结构施工图是关于承重构件的布置,使用的材料,形状,大小.及内部构造的工程图样,是承重构件以及其他受力构件施工的依据两者缺一不可，才能完整地施工出一幢建筑物，就像是你一个人只是个裸体，不穿衣服，那就太不像话了，一些功能就不能发挥出来。
这个比喻是很恰当的。
建筑施工图好就好是人的皮肉外表，结构施工图就好像是人的骨架分配分布！！就这么简单！施工图：是施工图阶段完成的图纸，主要用途是指导施工，并作为竣工验收的依据。
结构图：是表述建筑物中结构构件的布置、构件材料的选用、构件选型及构件做法,对混凝土结构包括配筋。
主要图纸内容有：基础图、结构平面布置图、结构构件配筋图等等。
建筑图：是表述建筑物功能房间布置、平面及竖向交通组织、外观造型、内外装修等，主要图纸有：建筑平面、立面、剖面、门窗表、装饰装修表等等。
门窗是建筑图特有，柱子在建筑图及结构图中都需表达，而墙体建筑图中一定要表达出来，而结构图中根据需要也可能需表达。
如果是在施工图设计阶段，建筑施工图和结构施工图同属施工图范畴。
