(完整word版)钻井手册

钻井作业指导书目录第一部分：挂、甩水龙头作业 (1)第二部分：接、甩方钻杆作业 (2)第三部分：接、拆水龙带 (5)第四部分：冲鼠洞 (7)第五部分：装、卸封井器作业 (9)第六部分：上、卸钻头作业 (12)第七部分：按单根作业 (19)第八部分：开泵操作 (20)第九部分：起下钻 (22)第十部分：钻进 (38)第十一部分：接、甩钻井作业 (55)第十二部分：拔大小鼠洞 (62)第十三部分：电（气）动小绞车操作 (63)第十四部分：换刹带作业 (64)第十五部分：钻进中断传动链条的处理 (66)第十六部分：更换离合气囊 (68)第十七部分：大绳跳槽处理 (70)第十八部分：顿钻处理 (72)第十九部分：钢丝绳拉猫头作业 (75)第一部分：挂、甩水龙头作业一、挂水龙头作业1.场地人员/钻台人员将φ159mm钢丝绳套一头挂在水龙头提环上，一头挂在大钩钩口内，并锁好锁销.2.将小绞车钩子挂在大门绷绳坑地锚绳套上．3.在小绞车承载绳上挂一个50KN滑轮。

4.用棕绳绳套挂在水龙头中心管处，挂在小绞车承载绳滑轮上。

5.司钻与小绞车操作者配合，上提水龙头上钻台．6.司钻下放游车，小绞车操作者下放小绞车吊绳，将水龙头放到小鼠洞前．7.取下小绞车承载绳上的滑轮，摘掉挂在大门绷绳地锚上的小绞车钩子，用小绞车吊起水龙头提环．8.将游车上提至大钩钩口略低于水龙头提环。

9.内外钳工合力向后拉吊环，顺势将水龙头提环挂入钩口内。

10.司钻上提游车，钩口锁销自动扣合锁紧。

摘下小绞车钩子及绳套。

11.内外钳工检查大钩锁紧情况，确认锁紧后，司钻上提游车，使水龙头离转盘面1m，内钳工去掉中心管丝扣护丝待用。

二、甩水龙头1.在水龙头中心管处拴牢φ12.7mm钢丝绳套，挂在小绞车承载绳滑轮钩上。

2.司钻与小绞车操作者配合，将水龙头放到小鼠洞前，打开大钩锁销下放游车使水龙头提环解除大钩控制，提起游车。

3.用φ19.1×10m钢丝绳套吊挂在水龙头提环与游车大钩上，提起水龙头，中心管丝扣戴好护丝．4.司钻与小绞车操作者配合将水龙头绷至场地。

钻井手册（第2版）（共2卷）专注于实际应用技术，并且具有理论知识和实践经验。

该手册分为两册。

第一卷的主要内容包括：钻井设计，地层压力和井眼结构，套管设计和套管操作，固井完井，钻井液，钻头和钻井参数设计，井控技术，钻柱和井底组件设计；第二卷的主要内容包括：特殊工艺井的钻井，欠平衡钻井，海上钻井，深井和超深井钻井，钻井设备和工具以及地质条件综合质量评估，钻井HSE管理，井下复杂性和事故，新钻井技术，附录。

内容有效性钻井手册（第2版）（共2卷）可供从事石油和天然气钻探工程的技术人员和管理人员使用，以及相关专业技术人员，管理人员和相关大专院校的师生的参考资料。

书籍目录钻井手册内容：第一卷第一章钻孔设计第1节钻孔设计的基本要求第2节钻孔设计的基本原则和程序第三节普通钻井设计的主要内容第4节批量钻孔设计的主要内容第5节钻井工程的质量要求第六节钻井施工设计与规划第七节钻井设计的监督与实施附录I钻孔设计规范附录二中国石油竖井工程设计资格管理办法附录3钻井质量控制规范（SYFI，5088-2008）第二章地层压力与井筒结构设计第一节几个基本概念第2节原地应力第三节地层孔隙流体压力第四节地层破裂压力第5节地层塌陷压力和井眼稳定性第六节井眼结构设计参考第三章套管设计与套管操作第1节套管柱类型第二节套管设计的机械基础第三节套管载荷分析第四节API套管强度计算公式第五节双轴应力计算第6节套管特性第7节套管柱设计第8节特殊井的套管柱设计第9节套管操作第十节套管井口设置计算附录通用相关标准第四章固井与完井第一节油井水泥第二节水泥浆性能第三节油井水泥添加剂和掺合料第4节介词液第五节水泥浆的流变第六节水泥浆设计第7节固井工艺第八节水泥挤注水泥浆塞第九节特种井固井技术第十节固井质量评价第11节固井设备，工具和配件参考第五章钻井液第一节概述第二节钻井液性能第三节钻井液性能测试仪器及方法第四节常用钻井液系统及其应用第五节钻井液原料及添加剂第6节钻井液系统，性能和配方设计。

钻井技术员工作手册工程地质技术大队钻铤规范常用方补心规范分公司常用钻具结构表层钻具结构：φ445+φ178钻铤×18m+φ195方接头+φ178钻铤×9m+φ195方接头+φ178钻铤×9m+φ159钻铤×52m直井钻具结构：φ203钻头+φ178钻铤×18m+φ195方接头+φ178钻铤×9m+φ195方接头+φ178钻铤×9m+φ159钻铤×72mφ215钻头+φ178钻铤×18m+φ210方接头+φ178钻铤×9m+φ210方接头+φ178钻铤×9m+φ159钻铤×72m∮215 （）＋∮214 螺扶＋∮178 钻铤(2m)＋∮214 螺扶＋∮178 钻铤(9m )＋∮214 螺扶＋∮178mm钻铤（18m）＋∮214 螺扶＋∮178 钻铤(9m )＋∮159mm无磁钻铤（9m）＋∮159 钻铤（90m）定向井钻具结构1．直井段：∮220 （）＋∮178 钻铤(18m)＋∮214 螺扶＋∮159mm无磁钻铤（9m）＋∮214 螺扶＋∮159 钻铤（95m）2．造斜段：∮215（）＋∮165 单弯螺杆（0.75-1.25）＋直接头＋∮159无磁钻铤（9m ）＋∮159钻铤（54m ） 3．增斜段：∮215（）＋∮214 螺扶＋∮159无磁钻铤（9m ）＋∮159钻铤（18m ）＋∮214螺扶＋∮159钻铤（9m ）＋∮214螺扶＋∮159钻铤（95m ） 4．稳斜段:∮215 () ＋∮214mm 螺扶＋∮159无磁钻铤（9m ）＋∮159m 钻铤（9m ）＋∮214mm 螺扶＋∮159钻铤（9m ）＋∮214mm 螺扶∮159钻铤（95m ）∮215 () ＋∮198螺扶＋∮159无磁钻铤（9m ）＋∮198螺扶＋∮159钻铤（9m ）＋∮198螺扶＋∮159钻铤（95m ）钻井液有关计算公式1、 加重剂用量计算公式：w 加=重加原）重原（加r r r r V r --式中：w 加──所需加重剂的重量、吨；r 原 ──加重前泥浆比重 r 重 ──加重后泥浆比重 r 加 ──加重料的比重v 原 ──加重前的泥浆体积、米3；2、 泥浆循环一周所需时间计算公式：泵注井Q V V 60-式中：T ──泥浆循环一周的时间、分；V 井──井眼体积 升； V 柱──钻柱体积 升； Q 泵──泥浆泵排量 升/秒；3、泥浆上返速度计算公式： V 返柱井泵227.12d D Q -替环容替封t Q Q H式中：V 返 ──泥浆上返速度 米/秒；Q 泵──泥浆泵排量 升/秒；D 井──井径 厘米； d 柱──钻柱外径 厘米； H 封──封固高度 米； Q 替──替泥浆量 米3； Q 环容──环形容积 米3； t 替──替泥浆量 秒；4、 漏速度的计算公式： V 漏=时漏t Q 式中：V 漏──漏失速度 米3/小时；Q 替──漏失量 米3； t 时──漏失时间 小时； 5、 井底温度计算：0+168H 式中：T ──井底循环温度 0C ； T0──井口循环温度 0C ； H ──井深 米； 6、配置泥浆所需粘土和水量计算： 粘土量W 土=水土水）泥泥（土r r r r V r --水量Q 水泥土土r W 式中：W 土──所需粘土的量 吨；V 泥──所需泥浆量 米3； r 水──水的比重 r 土──土的比重 r 泥──泥浆比重Q 水──所需水量 米3； 7、 低比重所需水量计算 Q 水=水稀水稀）原原（r r r r r V --式中：Q水──所需水量米3；V原──原泥浆体积米3；r原──原泥浆比重r稀──稀释后泥浆比重r水──水的比重5″钻杆不同排量时泥浆在不同井眼中上返速度（米/秒）加重一立方米泥浆所需重晶石用量表（公斤）加重一立方米泥浆所需重晶石用量表（公斤）常用钻井泥浆泵排量与压力容积效率100％，机械效率90％兰石3——1300泵排量表水泥添加剂功用一览表常用各种钻具容积表水龙带容积钻具在不同井眼中的环形容积处理卡钻计算公式及数据1、卡点深度pe21F 式中：L ────卡点深度 米e ────平均伸长 厘米 p ────平均拉力 吨 K ────计算系数（见表） F ────管体截面积 厘米22、钻杆允许扭转圈数式种：N ────允许扭转圈数 圈；K ────扭转系数（见表） 圈/米；H ────卡点深度 米； 3、泡油量计算：41π（D 2─D 12）41πd 2h 式中：Q ────泡油量 米3K ────附加系数 一般1.2-1.5 D ────井径D 1────钻杆外径 米 d ────钻杆内径 米 H ────钻杆外油柱高 米 h ────钻杆内油柱高 米钻杆扭转系数K 值物质比重物质比重注G:四川、Q Z：东风、其余：宝鸡厂公锥规范单位：母锥规范单位：母锥规范单位：单位母锥规范单位平底磨鞋铅模规范911可循环可卸式卡瓦打捞筒可循环可卸式卡瓦打捞筒可循环可卸式卡瓦打捞筒铣管选用尺寸表单位吊环规范单位：喷射钻井水力计算公式A———————喷嘴总面积、厘米2 ———————环空返速、米/秒—————钻铤环空压耗系数—————钻铤水眼压耗系数—————地面泥浆循环系统压耗系数—————钻杆内外压耗系数—————钻铤外径、毫米—————钻铤内径、毫米—————井径、毫米—————钻杆接头外径、毫米 —————钻杆接头内径、毫米 —————钻杆外径、毫米 —————钻杆内径、毫米 —————泥浆泵机械传动效率—————钻头水马力 I —————冲击力、公斤—————泥浆泵输入功率、马力 —————钻铤柱长度、米 —————钻杆柱长度、米—————钻头喷嘴压降、公斤/厘米2 —————立管压力（总泵压）公斤/厘米2 Q —————排量、公斤/秒 V —————喷速、米/秒W —————泥浆比重、克/厘米3 —————环空每米容积、公升/米环空返速Vm Q 喷速 AQ10钻头水马力 5.7pbQ233376.13A W Q冲击力 1.35255pbW 1.0146A WQ 2喷嘴压降 22778.1A WQ公式： 泵输入功率 5.7Em psQ（传动效率0.85）钻铤通孔压耗系数Dcb86.41088.77⨯钻铤环空压耗系数 22271047.17））（（Dc Dh Dc Dh B--⨯ 钻杆内外压耗系数86.410338.77•⨯Dpb 2227106.16））（（Dp Dh Dp Dh B--⨯ 86.410529.07•⨯Djb 222710873.0））（（Dj Dh Dj Dh B--⨯ 钻杆内外和地面泥浆循环系统压降0.001703［（）］1.86钻具内外压降0.0017031.86 钻铤通孔压降0.0017031.86 钻铤环空压降0.0017031.86地面泥浆循环系统压降0.0017031.86 比水马力=）钻头底面积（英寸（马力）钻头水马力2Hb单个喷嘴直径及面积表全角变化率计算公式βCOS a a a a 2122212-+×L∆25 式中：K －全角变化率、度/25米a 1－上测点井斜角、度 a 2－下测点井斜角、度β－上下两测斜点方位之差的绝对值、度 L ∆ －上下两测斜点井深之差的绝对值、米井径扩大率（％）=钻头直径钻头直径实测井径-×100％）泥浆比重=井深地层压力10⨯（没有附加）地层压力=立管压力+0.1×比重×井深（关闭环空） 替泥浆泵压=101（）（γ1-γ2）0.01L （8～16） 式中：H ——管外水泥柱高度、米 h ——管内水泥塞高度、米γ1——水泥浆比重 γ2——泥浆比重L ——套管下深行程钻速=其下钻时间纯钻进时间钻井进尺（包括取心）+（米/小时）钻机月速=钻机台月钻进进尺（包括取心）（米/台月）钻机台月=（小时）成止的时间（小时）各口井第一次开钻至完720水泥计算：321V V V + Q ——水泥总代数 V 1——封固段环空 V 2——水泥塞容积V 3——1袋水泥配制的水泥浆容积 替泥浆计算： V 替12+………1000785.02lid （m 3）——不同壁厚的套管内容积——同一壁厚的套管总长注速计算： ①、管内注速：60⨯V Qq（）②、管外注速：V 1=601⨯V Qq（）Q —— 每分钟注灰代数 q ——每袋水泥的配浆体积V ——每米套管内容积 V 1———每米平均环型容积 替速计算： V 替=）替泥浆时间（环形容积）封固高度（替泥浆量S m ⨯⨯（）压井基本数据计算（一）关井立管压力：式中：——关井立管压力，公斤/厘米2 ——钻柱内钻井液压力，公斤/厘米2 ——地层压力，公斤/厘米2 ——关井套管压力，公斤/厘米2——环空内钻井液柱压力，公斤/厘米2 因此：0.1γ m ·H式中：γ m ——钻井液比重，克/厘米3 H ——井深，米。

钻井技术员工作手册工程地质技术大队常用取芯PDC钻头规格接头扣型尺寸常用钻杆规范浮力系数表常用钻杆分级标准钻铤分级标准分公司常用钻具结构表层钻具结构：φ445+φ178钻铤×18m+φ195方接头+φ178钻铤×9m+φ195方接头+φ178钻铤×9m+φ159钻铤×52m直井钻具结构：φ203钻头+φ178钻铤×18m+φ195方接头+φ178钻铤×9m+φ195方接头+φ178钻铤×9m+φ159钻铤×72mφ215钻头+φ178钻铤×18m+φ210方接头+φ178钻铤×9m+φ210方接头+φ178钻铤×9m+φ159钻铤×72m∮215 mm（PDC）＋∮214 mm螺扶＋∮178 mm钻铤(2m)＋∮214 mm螺扶＋∮178 mm钻铤(9m )＋∮214 mm螺扶＋∮178mm钻铤（18m）＋∮214 mm螺扶＋∮178 mm钻铤(9m )＋∮159mm无磁钻铤（9m）＋∮159 mm钻铤（90m）定向井钻具结构1．直井段：∮220 mm（PDC）＋∮178 mm钻铤(18m)＋∮214 mm螺扶＋∮159mm无磁钻铤（9m ）＋∮214 mm 螺扶＋∮159 mm 钻铤（95m ） 2．造斜段：∮215mm （PDC ）＋∮165 mm 单弯螺杆（0.75-1.25）＋直接头＋∮159mm 无磁钻铤（9m ）＋∮159mm 钻铤（54m ） 3．增斜段：∮215mm （PDC ）＋∮214 mm 螺扶＋∮159mm 无磁钻铤（9m ）＋∮159mm 钻铤（18m ）＋∮214mm 螺扶＋∮159mm 钻铤（9m ）＋∮214mm 螺扶＋∮159mm 钻铤（95m ） 4．稳斜段:∮215 mm (PDC) ＋∮214mm 螺扶＋∮159mm 无磁钻铤（9m ）＋∮159m 钻铤（9m ）＋∮214mm 螺扶＋∮159mm 钻铤（9m ）＋∮214mm 螺扶∮159mm 钻铤（95m ）∮215 mm (PDC) ＋∮198mm 螺扶＋∮159mm 无磁钻铤（9m ）＋∮198mm 螺扶＋∮159mm 钻铤（9m ）＋∮198mm 螺扶＋∮159mm 钻铤（95m ）钻井液有关计算公式1、 加重剂用量计算公式：w 加=重加原）重原（加r r r r V r --式中：w 加──所需加重剂的重量、吨；r 原 ──加重前泥浆比重 r 重 ──加重后泥浆比重 r 加 ──加重料的比重v 原 ──加重前的泥浆体积、米3；2、 泥浆循环一周所需时间计算公式：T=泵注井Q V V 60-式中：T ──泥浆循环一周的时间、分；V 井──井眼体积 升； V 柱──钻柱体积 升； Q 泵──泥浆泵排量 升/秒；3、泥浆上返速度计算公式：V 返=柱井泵227.12d D Q -=替环容替封t Q Q H 式中：V 返 ──泥浆上返速度 米/秒；Q 泵──泥浆泵排量 升/秒； D 井──井径 厘米； d 柱──钻柱外径 厘米； H 封──封固高度 米； Q 替──替泥浆量 米3； Q 环容──环形容积 米3； t 替──替泥浆量 秒；4、 漏速度的计算公式： V 漏=时漏t Q 式中：V 漏──漏失速度 米3/小时；Q 替──漏失量 米3； t 时──漏失时间 小时； 5、 井底温度计算：T=T0+168H 式中：T ──井底循环温度 0C ； T0──井口循环温度 0C ； H ──井深 米； 6、配置泥浆所需粘土和水量计算： 粘土量W 土=水土水）泥泥（土r r r r V r --水量Q 水=V 泥土土r W 式中：W 土──所需粘土的量 吨；V 泥──所需泥浆量 米3； r 水──水的比重 r 土──土的比重 r 泥──泥浆比重Q 水──所需水量 米3；7、低比重所需水量计算Q水=水稀水稀）原原（rr rrrV--式中：Q水──所需水量米3；V原──原泥浆体积米3；r原──原泥浆比重r稀──稀释后泥浆比重r水──水的比重5″钻杆不同排量时泥浆在不同井眼中上返速度（米/秒）加重一立方米泥浆所需重晶石用量表（公斤）常用钻井泥浆泵排量与压力容积效率100％，机械效率90％容积效率100％，机械效率90％常用各种钻具容积表方钻杆容积：钻具容积钻具在不同井眼中的环形容积油管体积及内容积表处理卡钻计算公式及数据1、卡点深度 L=KpeK=21F 式中：L ────卡点深度 米e ────平均伸长 厘米 p ────平均拉力 吨K ────计算系数（见表） F ────管体截面积 厘米22、钻杆允许扭转圈数 N=KN式种：N ────允许扭转圈数 圈；K ────扭转系数（见表） 圈/米； H ────卡点深度 米； 3、泡油量计算： Q=K41π（D 2─D 12）H+41πd 2h 式中：Q ────泡油量 米3 K ────附加系数 一般1.2-1.5 D ────井径D 1────钻杆外径 米 d ────钻杆内径 米 H ────钻杆外油柱高 米 h ────钻杆内油柱高 米 卡点计算系数K 值表物质比重物质比重公锥规范单位：mm注;D G:四川、Q Z：东风厂、其余宝鸡厂母锥规范单位:mm母锥规范单位:mm铅模规范单位:mm磁铁打捞器931/2″—41/2″卡瓦打捞桶规范单位:mm可循环可卸式卡瓦打捞筒可循环可卸式卡瓦打捞筒可循环可卸式卡瓦打捞筒卡瓦选用表铣管选用尺寸表单位:mm铣管选用尺寸表单位:mm吊环规范单位：mm安全卡瓦使用节数喷射钻井水力计算公式A———————喷嘴总面积、厘米2 A V———————环空返速、米/秒Ccb—————钻铤水眼压耗系数Ce—————地面泥浆循环系统压耗系数Cp—————钻杆内外压耗系数Dc—————钻铤外径、毫米Dcb—————钻铤内径、毫米Dh —————井径、毫米Dj —————钻杆接头外径、毫米 Djb —————钻杆接头内径、毫米 Dp —————钻杆外径、毫米 Dpb —————钻杆内径、毫米 Em —————泥浆泵机械传动效率Hb —————钻头水马力 I —————冲击力、公斤IH —————泥浆泵输入功率、马力 Lc —————钻铤柱长度、米 Lp —————钻杆柱长度、米Pb —————钻头喷嘴压降、公斤/厘米2 Ps —————立管压力（总泵压）公斤/厘米2 Q —————排量、公斤/秒 V —————喷速、米/秒W —————泥浆比重、克/厘米3 Vm —————环空每米容积、公升/米环空返速 A V=Vm Q 喷速 V=AQ10钻头水马力 Hb=5.7pbQ=233376.13A W Q冲击力 I=1.35255Q pbW =1.0146A WQ 2喷嘴压降 pb=22778.1A WQ公式： 泵输入功率 IH=5.7Em psQ（传动效率0.85）钻铤通孔压耗系数 Ccb=Dcb86.41088.77⨯钻铤环空压耗系数 Cca=22271047.17））（（Dc Dh Dc Dh B--⨯ 钻杆内外压耗系数Cp=86.410338.77∙⨯Dpb +2227106.16））（（Dp Dh Dp Dh B--⨯ +86.410529.07∙⨯Djb +222710873.0））（（Dj Dh Dj Dh B --⨯ 钻杆内外和地面泥浆循环系统压降p=0.001703［Ce+（Ccb+Cca ）Lc+LpCp ］WQ 1.86 钻具内外压降p=0.001703LpCpWQ 1.86 钻铤通孔压降p=0.001703LcCcbWQ 1.86 钻铤环空压降p=0.001703LcCcaWQ 1.86地面泥浆循环系统压降p=0.001703CeWQ 1.86 比水马力=）钻头底面积（英寸（马力）钻头水马力2Hb排量系统表全角变化率计算公式K=βCOS a a a a 2122212-+×L∆25 式中：K －全角变化率、度/25米a 1－上测点井斜角、度 a 2－下测点井斜角、度β－上下两测斜点方位之差的绝对值、度 L ∆ －上下两测斜点井深之差的绝对值、米井径扩大率（％）=钻头直径钻头直径实测井径-×100％）泥浆比重=井深地层压力10⨯（没有附加）地层压力=立管压力+0.1×比重×井深（关闭环空） 替泥浆泵压=101（H-h ）（γ1-γ2）+0.01L+（8～16） 式中：H ——管外水泥柱高度、米h ——管内水泥塞高度、米γ1——水泥浆比重 γ2——泥浆比重 L ——套管下深行程钻速=其下钻时间纯钻进时间钻井进尺（包括取心）+（米/小时）钻机月速=钻机台月钻进进尺（包括取心）（米/台月）钻机台月=（小时）成止的时间（小时）各口井第一次开钻至完720水泥计算： Q=321V V V + Q ——水泥总代数 V 1——封固段环空 V 2——水泥塞容积V 3——1袋水泥配制的水泥浆容积 替泥浆计算：V 替=V 1+V 2+………V iV i =1000785.02li d （m 3）V i ——不同壁厚的套管内容积 li ——同一壁厚的套管总长注速计算： ①、管内注速：V=60⨯V Qq（m/S ）②、管外注速：V 1=601⨯V Qq（m/S ）Q —— 每分钟注灰代数 q ——每袋水泥的配浆体积 V ——每米套管内容积 V 1———每米平均环型容积 替速计算： V 替=）替泥浆时间（环形容积）封固高度（替泥浆量S m ⨯⨯（m/S ）压井基本数据计算（一）关井立管压力：Pd Pd+Pmd=Pp=Pa+Pma式中：Pd ——关井立管压力，公斤/厘米2 Pmd ——钻柱内钻井液压力，公斤/厘米2 Pp ——地层压力，公斤/厘米2 Pa ——关井套管压力，公斤/厘米2Pma ——环空内钻井液柱压力，公斤/厘米2 因此：Pp=pd+0.1γ m ·H式中：γ m ——钻井液比重，克/厘米3 H ——井深，米。

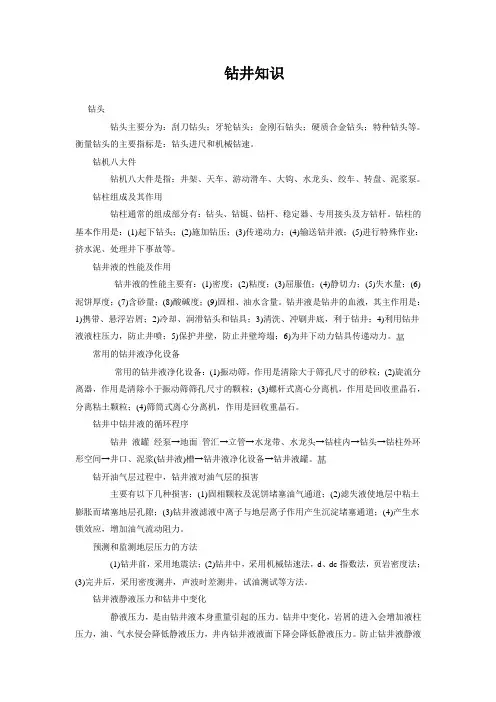

钻井知识钻头钻头主要分为：刮刀钻头；牙轮钻头；金刚石钻头；硬质合金钻头；特种钻头等。

衡量钻头的主要指标是：钻头进尺和机械钻速。

钻机八大件钻机八大件是指：井架、天车、游动滑车、大钩、水龙头、绞车、转盘、泥浆泵。

钻柱组成及其作用钻柱通常的组成部分有：钻头、钻铤、钻杆、稳定器、专用接头及方钻杆。

钻柱的基本作用是：(1)起下钻头；(2)施加钻压；(3)传递动力；(4)输送钻井液；(5)进行特殊作业：挤水泥、处理井下事故等。

钻井液的性能及作用钻井液的性能主要有：(1)密度；(2)粘度；(3)屈服值；(4)静切力；(5)失水量；(6)泥饼厚度；(7)含砂量；(8)酸碱度；(9)固相、油水含量。

钻井液是钻井的血液，其主作用是：1)携带、悬浮岩屑；2)冷却、润滑钻头和钻具；3)清洗、冲刷井底，利于钻井；4)利用钻井液液柱压力，防止井喷；5)保护井壁，防止井壁垮塌；6)为井下动力钻具传递动力。

常用的钻井液净化设备常用的钻井液净化设备：(1)振动筛，作用是清除大于筛孔尺寸的砂粒；(2)旋流分离器，作用是清除小于振动筛筛孔尺寸的颗粒；(3)螺杆式离心分离机，作用是回收重晶石，分离粘土颗粒；(4)筛筒式离心分离机，作用是回收重晶石。

钻井中钻井液的循环程序钻井液罐经泵→地面管汇→立管→水龙带、水龙头→钻柱内→钻头→钻柱外环形空间→井口、泥浆(钻井液)槽→钻井液净化设备→钻井液罐。

钻开油气层过程中，钻井液对油气层的损害主要有以下几种损害：(1)固相颗粒及泥饼堵塞油气通道；(2)滤失液使地层中粘土膨胀而堵塞地层孔隙；(3)钻井液滤液中离子与地层离子作用产生沉淀堵塞通道；(4)产生水锁效应，增加油气流动阻力。

预测和监测地层压力的方法(1)钻井前，采用地震法；(2)钻井中，采用机械钻速法，d、dc指数法，页岩密度法；(3)完井后，采用密度测井，声波时差测井，试油测试等方法。

钻井液静液压力和钻井中变化静液压力，是由钻井液本身重量引起的压力。

石油行业钻井作业安全手册第一章：引言1.1 作业目的1.2 本手册适用范围1.3 术语简介第二章：作业准备2.1 钻井平台准备2.1.1 环境评估2.1.2 平台检查2.2 钻井设备准备2.2.1 钻机检查2.2.2 钻具和固井工具准备2.2.3 安全防护装备准备第三章：作业执行3.1 安全操作流程3.1.1 上井3.1.2 钻进3.1.3 钻井液循环3.1.4 钻柱解决方案3.1.5 井下作业3.1.6 钻具的安全卸载和存储3.2 风险控制措施3.2.1 防火和防爆措施3.2.2 气体检测和监测3.2.3 防止井喷和崩塌3.2.4 井口安全防护3.2.5 防止事故伤人第四章：紧急情况处理4.1 火灾事故应急预案4.1.1 灭火器材和设备4.1.2 紧急通信系统4.2 井喷事故应急预案4.2.1 封堵井口4.2.2 疏散措施4.3 突发性气体泄漏事故应急预案4.3.1 气体检测和监控4.3.2 疏散措施第五章：作业总结与评估5.1 作业总结5.2 事故分析5.3 安全评估5.4 心理健康支持第六章：附录6.1 钻井作业检查表6.2 紧急联系人名单6.3 钻井作业安全指南注意事项：1. 本手册旨在提供石油行业钻井作业中的安全操作指南。

2. 所涉及的流程、措施和预案应根据实际作业环境进行适当调整。

3. 所有工作人员都应熟悉并遵守本手册中的安全规定。

4. 执行钻井作业前，必须进行适当的培训和演练。

5. 如有疑问或发现问题，请及时向上级汇报并采取有效措施解决。

结语：本手册提供了石油行业钻井作业的安全操作指南，旨在帮助保障作业过程中的人员安全。

在执行钻井作业前，务必熟悉并遵守本手册中的规定，确保作业安全顺利进行。

钻井作业中可能存在风险，请大家高度重视，并严格按照手册要求执行操作，以确保每位工作人员的安全。

祝各位工作顺利！。

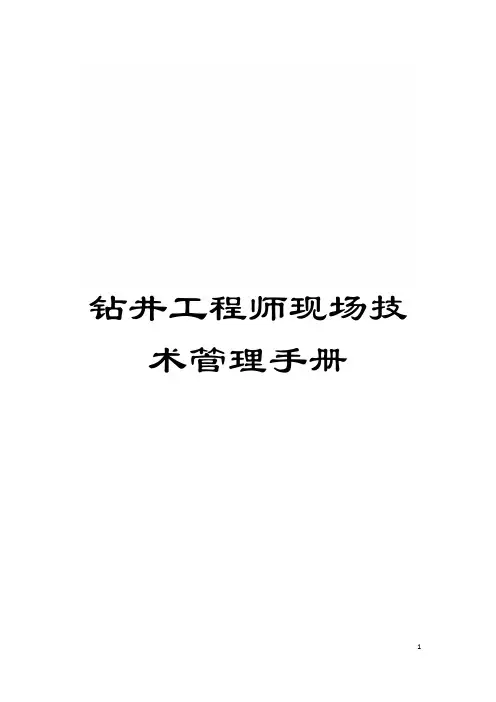

钻井工程师现场技术管理手册1一、钻井队工程师职责l、负责贯彻执行技术政策、措施及上级技术指令, 搞好井队技术管理。

2、根据钻井设计书, 详细制定施工方案和具体的技术措施。

3、负责设备安装质量的检查, 确保安装质量。

4、负责搞好”四大管理”( 泥浆、钻具、钻头、设备) 管好用好指重表和测斜仪。

做好下井各种钻具、套管、工具的检查、丈量和记录工作。

打捞工具和特殊工具要绘制草图, 注明尺寸。

5、负责组织各项重大工程和特殊作业的施工准备与检查, 处理井下复杂情况及井下事故。

6、审查工程报表, 填写井史, 收集整理各项工程技术资料报表, 做好月技术经济指标分析和完井总结, 按时上报。

7、掌握钻井动态, 负责每日向上级生产部门汇报当1日生产技术工作情况。

8、负贵井队技术教育, 组织、开展技术革新, 努力学习国内外、先进技术, 不断提高技术业务水平。

二、钻井工艺技术规范( 一) 钻头使用1 、钻头准备( 1) 根据本井地质预告及邻井钻头使用情况, 参照钻井工程设计, 合理选用钻头类型和型号。

( 2) 合理选配钻头喷嘴, 充分发挥水力破岩、清岩作用, 提高钻井速度。

( 3) 检查钻头的表观质量。

钻头型号、出厂日期及出厂编号与外包装是否一致, 牙纶钻头牙轮有无互咬或旷动, 焊缝是否完好, PDC钻头切削齿固定是否牢靠, 有无损伤。

检查钻头丝扣, 用钻头规测量钻头直径。

( 4) 喷嘴安装。

检查钻头水眼孔内”0”型圈是否2完好, 并将喷嘴清洗干净。

牙轮钻头用手或木棒将喷嘴按入水眼孔内, 卡好喷嘴卡簧( 卡簧入槽后能灵活转动表示巳卡好, 否则应重新卡装) ; PDC钻头将喷嘴旋入钻头水眼孔内, 用专用扳手上紧。

2、钻头使用( 1) 钻头入井前, 应认真分析前一只钻头使用情况及井下情况, 为用好该钻头做好准备。

钻头入井的基本条件是:a．钻头型号与地层岩性相适应;b．井底干净, 无金属落物c．井下情况正常, 井眼畅通无阻, 钻头能顺利下到井底;d．有相应的钻进及处理井下异常情况的技术措施。

钻井计算公式1.卡点深度:L=eEF/105P=K×e/P式中: L-----卡点深度米e------钻杆连续提升时平均伸长厘米E------钢材弹性系数=2.1×106公斤/厘米2F------管体截面积。

厘米2P------钻杆连续提升时平均拉力吨K------计算系数K=EF/105=21F钻具被卡长度l:l=H-L式中H-----转盘面以下的钻具总长米注: K值系数5＂=715( 9.19)例: 某井在井深米时发生卡钻, 井内使用钻具为壁厚11毫米的59/16＂钻杆, 上提平均拉力16吨, 钻柱平均伸长32厘米, 求卡点深度和被卡钻具长度。

解: L=Ke/P由表查出壁厚11毫米的59/16＂钻杆的K=957则: L=957×32/16=1914米钻具被卡长度:L=H-L= -1914=86米2、井内泥浆量的计算V=D2H/2或V=0.785D2H 3、总泥浆量计算Q=q井+q管+q池+q备4、加重剂用量计算:W加=r加V原(r重-r原)/r加-r重式中: W加----所需加重剂的重量, 吨r原----加重前的泥浆比重 ,r重----加重后的泥浆比重r加---加重料的比重V原---加重前的泥浆体积米3例: 欲将比重为1.25的泥浆200米3, 用比重为4.0的重晶石粉加重至1.40, 需重晶石若干?解: 根据公式将数据代入:4×200( 1.40-1.25) /4.0-1.40=46吨5.降低泥浆比重时加水量的计算q=V原(r原-r稀)/r稀-r水式中: q----所需水量米3V原---原泥浆体积米3r稀---稀释后泥浆比重r水----水的比重( 淡水为1)r原---原泥浆比重例: 欲将比重1.30的泥浆150米3降至比重为1.17, 需加淡水若干?解: 根据公式代入数据:150( 1.30-1.17) ×1/1.17-1=115米3 6、泥浆循环一周所需时间计算T=V井-V柱/60Q泵式中: T---泥浆循环一周的时间, 分V井---井眼容积, 升V柱---钻柱体积升Q泵---泥浆泵排量升/秒备注: V井=0.785D井2V柱=0.785( D外2-d内2)例题: 井径81/2", 使用壁厚为10毫米的41/2"钻至1000米, 泵的排量为21.4升/秒, 问泥浆循环一周需时若干?解: V井=0.785×( 215.9) 2=36591升V柱=0.785( 114.32-94.32) =3275升T= V井-V柱/60Q泵=36591-3275/60×21.4=33316/1284=25.95分7、泥浆上返速度计算V返=12.7Q泵/D井2-d柱2式中: V返—泥浆上返速度米/秒Q泵---泥浆泵排量升/秒D井---井径厘米d柱---钻柱外径厘米例题: 某井井径为22厘米, 钻具外径为11.4厘米, 泥浆泵排量为25升/秒, 问泥浆上返速度是多少?解: V返=12.7Q泵/D井2-d柱2=12.7×25/222-11.42=0.90米/秒8、漏失速度计算公式:V漏=Q漏/t时式中: V漏—漏失速度米3/小时Q漏---在某段时间内的漏失量米3t时----漏失时间小时例题: 某井在30分钟内共漏泥浆15.6米3问该井在这段时间内的漏失速度是多少?解: V漏=Q漏/t时=15.6/0.5=31.2米3/小时9、泵压计算公式:P=0.081ρQ2/0.96D4式中: P---泵压MPaρ---使用密度 g/cm3Q----泥浆泵排量 l/sD---钻头水眼毫米D=√d12+d22+d32+…..10.常见套管数据表11．接头扣型尺寸: ( 1: 内平 2: 贯眼 3: 正规)12.常见单位换算表长度:1英寸(in)=25.4毫米(mm)=2.54厘米(cm)=0.0254米(m) 1英尺(ft)=12英寸(in)=304.8毫米(mm)=30.48厘米(cm)=0.3048米(m)1码(yd)=3英尺(ft)=914.4毫米(mm)=91.44厘米(cm)=0.9144米(m)1里=150丈=500米1丈=3.33米1尺=0.33米1寸=0.033米面积:1亩=666.6m²13.常规井身结构14. 常见钻铤尺寸与钻头直径关系对照表公式: 允许最小钻铤直径 = 2倍套管接箍外径 - 钻头直径有效井眼直径 =( 钻头直径 + 钻铤直径) ÷20在大于215.9mm(8 1/2in)的井眼中, 应采用塔式钻铤组合, 钻铤柱中最下一段钻铤(一般应不少于1立柱)的外径应不小于这一允许最小外径, 才能保证套管的顺利下入。

钻井甲方手册

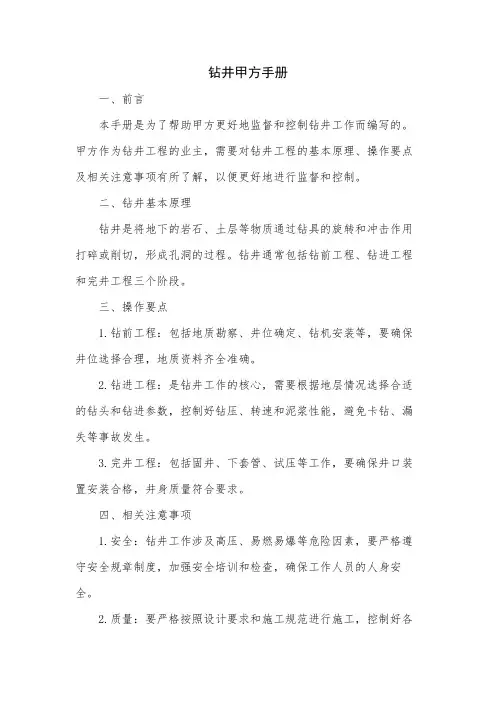

一、前言
本手册是为了帮助甲方更好地监督和控制钻井工作而编写的。

甲方作为钻井工程的业主，需要对钻井工程的基本原理、操作要点及相关注意事项有所了解，以便更好地进行监督和控制。

二、钻井基本原理
钻井是将地下的岩石、土层等物质通过钻具的旋转和冲击作用打碎或削切，形成孔洞的过程。

钻井通常包括钻前工程、钻进工程和完井工程三个阶段。

三、操作要点
1.钻前工程：包括地质勘察、井位确定、钻机安装等，要确保井位选择合理，地质资料齐全准确。

2.钻进工程：是钻井工作的核心，需要根据地层情况选择合适的钻头和钻进参数，控制好钻压、转速和泥浆性能，避免卡钻、漏失等事故发生。

3.完井工程：包括固井、下套管、试压等工作，要确保井口装置安装合格，井身质量符合要求。

四、相关注意事项
1.安全：钻井工作涉及高压、易燃易爆等危险因素，要严格遵守安全规章制度，加强安全培训和检查，确保工作人员的人身安全。

2.质量：要严格按照设计要求和施工规范进行施工，控制好各
项质量指标，避免出现施工质量问题。

3.进度：要根据工程进度计划合理安排钻机运行时间，尽量缩短钻井周期，节约成本。

4.环境保护：要注重环境保护工作，控制好钻屑、废水的排放，避免对地下水和地表环境造成污染。

5.合同管理：要认真履行合同义务，及时沟通协调各方关系，确保工程顺利进行。

五、结语
本手册仅供参考，如有更多问题，请咨询专业技术人员或查阅相关书籍。

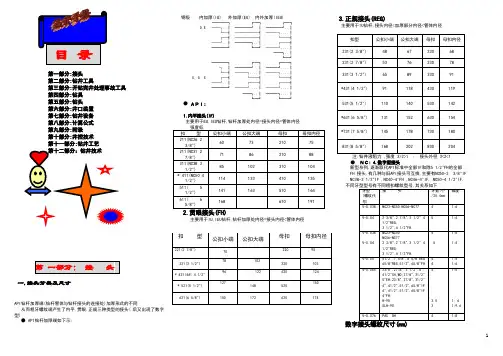

第一部分:接头第二部分:钻井工具第三部分:开钻完井处理事故工具第四部分:钻具第五部分:钻头第六部分:井口装置第七部分:钻井设备第八部分:计算公式第九部分:附录第十部分:井控技术第十一部分:钻井工艺一.接头分类及尺寸API钻杆加厚端(钻杆管体与钻杆接头的连接处)加厚形式的不同从而粗牙螺纹端产生了内平,贯眼,正规三种类型的接头( 后又出现了数字型)●API钻杆加厚端如下示:钢级内加厚(IU) 外加厚(EU) 内外加厚(IEU)━━━━┓┏━┓┏━┓D,E ──┐..┃━━━━┛..┃━━━━┛..┃└─┨──────┨───┐....┃┌─┨──────┨└──┨──┘..┃━━━━┓..┃┌──┨━━━━┛┗━┛───┘....┃━━┓..┃┗━┛━━━━┓┏━┓┏━━┓┐..┃━━━━┛..┃━━━┛....┃└─┨───┐....┃───┐....┃X, G, S ┌─┨└──┨└──┨──┘..┃┌──┨┌──┨━━━━┛───┘....┃───┘....┃━━┓..┃━━━┓....┃┗━┛┗━━┛●ＡＰＩ:1.内平接头(IF)主要用于EU,IEU钻杆,钻杆加厚处内径=接头内径=管体内径2.主要用于IU,IEU钻杆,钻杆加厚处内径=接头内径<管体内径3.正规接头(REG)主要用于IU钻杆,接头内径<加厚部分内径<管体内径●ＮＣ: 4.数字型接头新型糸列,逐渐取代API标准中全部IF和除5 1/2"FH的全部FH 接头,有几种与旧API接头可互换,主要有NC50-2 3/8"IFNC38-3 1/2"IF ,NC40-4"FH ,NC46-4"IF, NC50-4 1/2"IF.1┏━━━━┯━━━━┯━━━━━┯━━━━━┯━━━━━━┓┃螺纹代号│牙型代号│公扣根部D │公扣小端d │母扣外端内径┃┠────┼────┼─────┼─────┼──────┨┃ NC23 │V-0.038R│ 65 │ 52 │ 67 ┃┃ NC26 ││ 73 │ 60 │ 75 ┃┃ NC31 ││ 86 │ 71 │ 88 ┃┃ NC35 ││ 95 │ 79 │ 97 ┃┃ NC38 ││ 102 │ 85 │ 104 ┃┃ NC40 ││ 109 │ 90 │ 110 ┃┃ NC44 ││ 118 │ 99 │ 119 ┃┃ NC46 ││ 123 │ 104 │ 125 ┃┃ NC50 ││ 133 │ 114 │ 135 ┃┃ NC56 ││ 149 │ 118 │ 151 ┃┃ NC61 ││ 164 │ 129 │ 165 ┃┃ NC70 ││ 186 │ 148 │ 187 ┃┃ NC77 ││ 203 │ 162 │ 205 ┃┠────┼────┼─────┼─────┼──────┨┃23/8"REG│ V-0.04 │ 67 │ 48 │ 68 ┃┃27/8"REG││ 76 │ 53 │ 78 ┃┃31/2"REG││ 89 │ 65 │ 91 ┃┃41/2"REG││ 118 │ 91 │ 119 ┃┃51/2"REG│ V-0.05 │ 140 │ 110 │ 142 ┃┃65/8"REG││ 152 │ 131 │ 154 ┃┃75/8"REG││ 178 │ 145 │ 180 ┃┃85/8"REG││ 202 │ 168 │ 204 ┃┠────┼────┼─────┼─────┼──────┨┃3 1/2"FH│ V-0.04 │ 102 │ 78 │ 103 ┃┃4" FH│V-0.065 │ 109 │ 90 │ 110 ┃┃4 1/2"FH│ V-0.04 │ 121 │ 96 │ 124 ┃┃5 1/2"FH│ V-0.05 │ 148 │ 127 │ 150 ┃┃6 5/8"FH│ V-0.05 │ 172 │ 150 │ 174 ┃┠────┼────┼─────┼─────┼──────┨┃2 3/8"IF│V-0.065 │ 73 │ 60 │ 75 ┃┃2 7/8"IF││ 86 │ 71 │ 88 ┃┃3 1/2"IF││ 102 │ 85 │ 104 ┃┃4" IF││ 123 │ 104 │ 104 ┃┃4 1/2"IF││ 133 │ 114 │ 135 ┃┃5 1/2"IF││ 163 │ 141 │ 164 ┃┗━━━━┷━━━━┷━━━━━┷━━━━━┷━━━━━━┛二.常用钻具扣型及内┏━━━━━━━━┯━━━━┯━━━━━┓┃外径尺寸(in/mm) │内径(mm)│扣型┃┠────────┼────┼─────┨┃ 9"(229) │ 76 │ 731X730 ┃┃ 8"(203) │ 76 │ 631X630 ┃┃ 7"(178) │ 76 │ 411X410 ┃┃ 6 1/2"(164) │ 57.15 │ 411X410 ┃┃ 6 1/4"(159) │ 71.44 │ 4A1X4A0 ┃┃││(421X420) ┃┃ 5 3/4"(146) │ 57.15 │ 421X420 ┃┃ 5"(127) │ 108.6 │ 411X410 ┃┃ 3 1/2"(89) │ 38.1 │ 311X310 ┃┃ 2 7/8"(73) ││ 211X210 ┃┃ 2 3/8"(60) ││ 211X210 ┃┗━━━━━━━━┷━━━━┷━━━━━┛常用打捞工具扣型 6 1/2"随钻411X410 200打捞杯4A0(上)X4A1(下)Φ200牙轮打捞器410(4 1/2"IFΦ200强磁打捞器410(4 1/2"IFΦ200高效打捞杯磨鞋410(4 1/2"IF)三.钻头扣型┏━━━━━━┯━━━━━━┯━━━━━━━┯━━━━━━┓┃钻头直径│接头丝扣尺寸│钻头直径│接头丝扣尺寸┃┃ mm in │ in │ mm in │ in ┃┠──────┼──────┼───────┼──────┨┃95.2 3 3/4"│ 2 3/8"REG │215.6 8 1/2" │ 4 1/2"REG ┃┃98.4 3 7/8"│ (231) │222.2 8 3/4" │┃┃│├───────┼──────┨┃104.8 4 1/8"││241.3 9 1/2" │ 6 5/8"REG ┃┃107.9 4 1/4"││244.5 9 5/8" │ (631) ┃┠──────┼──────┤│┃┃111.1 4 3/8"│ 2 7/8"REG │250.8 9 7/8" │┃┃117.5 4 5/8"│ (231) │ 254.0 10.0" │┃┃120.6 4 3/4"││269.9 10 5/8"│┃┠──────┼──────┤│┃┃130.2 5 1/8"│ 3 1/2"REG │ 279.4 11" │┃┃142.9 5 5/8"│ (331) │295.3 11 5/8"│┃┃149.2 5 7/8"││311.1 12 1/4"│┃┃ 152.4 6 " ││346.0 13 5/8"│┃┃155.6 6 1/8"││342.9 13 1/2"│┃┃│├───────┼──────┨┃158.7 6 1/4"││374.6 14 3/4"│ 7 5/8"REG ┃┃165.1 6 1/2"││393.7 15 1/2"│ (731) ┃┃171.4 6 3/4"││445.5 17 1/2"│┃┃174.6 6 7/8"││ 508.0 20" │┃┠──────┼──────┤│┃┃190.5 7 1/2"│ 4 1/2"REG │ 609.6 24" │┃┃200.0 7 7/8"│ (431) │ 660.4 26" │┃┃212.7 8 3/8"│││┃┗━━━━━━┷━━━━━━┷━━━━━━━┷━━━━━━┛四.接头术语缩语REG 正规扣 FH 贯眼扣 IF 内平扣NC 数字型 OH 开眼型 SH 小眼型WO 轻便型(加大内平)MO 修正加大贯眼型DSL 双流型SL-H-90 小井眼术语休斯90度螺纹H-90 休斯90度螺纹 EH,XH 加大贯眼型PAC V-0.076螺纹IU 内加厚 EU 外加厚 IEU 内外加厚联顶节长度┏━━━━━━┯━━━━━┯━━━━━┯━━━━━┓┃钻机│13 3/8表层│9 5/8中完│5 1/2完井┃┠──────┼─────┼─────┼─────┨┃大庆Ｉ--130 │ 4.46 │ 4.32 │ 3.96 ┃┠──────┼─────┼─────┼─────┨┃大庆I-130高│ 5.97 │ 5.87 │ 5.66 ┃┠──────┼─────┼─────┼─────┨┃大庆Ⅱ -130 │ 4.76 │ 4.67 │ 4.28 ┃┠──────┼─────┼─────┼─────┨┃ ZJ--45 │ 5.77 │ 5.64 │ 5.46 ┃┠──────┼─────┼─────┼─────┨┃ F--320 │ 7.97 │ 7.84 │ 7.55 ┃┠──────┼─────┼─────┼─────┨┃车--750 │ 5.77 │ 5.64 │ 5.46 ┃┠──────┼─────┼─────┼─────┨┃σY--40 │ 3.97 │ 3.84 │ 3.46 ┃┗━━━━━━┷━━━━━┷━━━━━┷━━━━━┛( 注:长度包括接箍)入井接头,联顶节钢级,壁厚┏━━━┯━━━┯━━━━━┯━━━━━━┯━━━━━━┓┃种类│尺寸│钢级│壁厚│备注┃┃│ in ││ mm │┃┠───┼───┼─────┼──────┼──────┨┃接头││ 35GrMo ││ GrMo-铬┃┃││ 40GrMo ││┃┠───┼───┼─────┼──────┼──────┨┃│ 5 │ P110 │9.19 │ GrMo-钼┃┃├───┼─────┼──────┼──────┨┃│5 1/2 │P110 │10.54 │套管接箍一般┃┃联├───┼─────┼──────┼──────┨┃│7 │P110 N80 │10.36 12.65 │J55-绿接箍┃┃├───┼─────┼──────┼──────┨┃顶│8 3/8 │N80 │10.16 11.43│N80-红接箍┃┃├───┼─────┼──────┼──────┨┃│9 5/8 │P110 N80 │10.06 11.19│P110-白接箍┃┃节├───┼─────┼──────┼──────┨┃│10 3/4│N80 │11.34 │┃┃├───┼─────┼──────┼──────┨┃│13 3/4│J55 │12.19 │┃┗━━━┷━━━┷━━━━━┷━━━━━━┷━━━━━━┛钻杆吊卡┏━━━━━┯━━━━━┯━━━━┯━━━━━━━━┓┃规格型号│孔径│额定负荷│钻杆规格┃┃├──┬──┼────┼────┬───┨┃│上孔│下孔│ t │配用钻杆│ mm ┃┠─────┼──┼──┼────┼────┼───┨┃CDK-63*69 │69 │63 ││2 3/4EU │ 60.3 ┃┠─────┼──┼──┤ 150 ├────┼───┨┃CDK--76*84│84 │76 ││2 7/8EU │ 73.0 ┃┠─────┼──┼──┼────┼────┼───┨┃" 92*102 │102 │92 ││3 1/2EU │88.90 ┃┠─────┼──┼──┤├────┼───┨┃" 105*109 │109 │105 │ 200 │4IU │101.6 ┃┠─────┼──┼──┤├────┼───┨┃" 105*118 │118 │105 ││ 4EU │ " ┃┠─────┼──┼──┼────┼────┼───┨┃" 118*122 │122 │118 ││4 1/2IU │114.3 ┃┃─────┼──┼──┤ 250 ├────┼───┨┃" 118*131 │131 │118 ││4 1/2EU │114.3 ┃┠─────┼──┼──┼────┼────┼───┨┃" 131*134 │134 │131 ││5 IEU │ 127 ┃┠─────┼──┼──┤ 350 ├────┼───┨┃" 144*144 │144 │144 ││5 1/2IU │139.7 ┃┗━━━━━┷━━┷━━┷━━━━┷━━━━┷━━━┛注:IU--内加厚 EU--外加厚 IEU--内外加厚2油管吊卡┏━━━━━━━━┯━━━━━┯━━━━┯━━━━━━━━━┓┃│││油管外径┃┃规格型号│孔径 mm │额定负荷├───┬─────┨┃││ t │ in │ mm ┃┠─┬──────┼─────┼────┼───┼─────┨┃│BDK--50/30 │ 50 ││1.9 │ 48.3 ┃┃├──────┼─────┤ 30 ├───┼─────┨┃│ " -56/30 │ 56 ││1.9EU │ 54 ┃┃单├──────┼─────┼────┼───┼─────┨┃│ " -63/50 │ 63 ││2 3/8 │ 60.3 ┃┃├──────┼─────┤├───┼─────┨┃│ " -68/50 │ 68 ││23/8EU│ 65.9 ┃┃├──────┼─────┤├───┼─────┨┃│ " -76/50 │ 76 │ 50 │2 7/8 │ 73 ┃┃├──────┼─────┤├───┼─────┨┃│ " -82/50 │ 82 ││27/8EU│ 78.6 ┃┃├──────┼─────┤├───┼─────┨┃│ " -92/50 │ 92 ││3 1/2 │ 88.9 ┃┃├──────┼─────┼────┼───┼─────┨┃头│ " -76/75 │ 76 ││2 7/8 │ 73 ┃┃├──────┼─────┤├───┼─────┨┃│ " -82/75 │ 82 ││27/8EU│ 78.6 ┃┃├──────┼─────┤├───┼─────┨┃│ " -92/75 │ 92 │ 75 │3 1/2 │ 88.9 ┃┃├──────┼─────┤├───┼─────┨┃│ " -102/75 │ 102 ││31/2EU│ 98.4 ┃┃├──────┼─────┤├───┼─────┨┃│ " -118/75 │ 118 ││4 1/2 │ 114.3 ┃┠─┼──────┼──┬──┼────┼───┼─────┨┃││上孔│下孔│││┃┃│├──┼──┤││┃┃│BDK-50*56/30│ 56 │ 50 │ 30 │1.9EU │ 48.3*54 ┃┃├──────┼──┼──┼────┼───┼─────┨┃双│ "-63*68/50 │ 68 │ 63 ││23/8EU│60.3*65.9 ┃┃├──────┼──┼──┤ 50 ├───┼─────┨┃│ "-76*82/50 │ 82 │ 76 ││27/8EU│ 73*78.6 ┃┃├──────┼──┼──┼────┼───┼─────┨┃头│ "-63*68/75 │ 68 │ 63 ││23/8EU│60.3*65.9 ┃┃├──────┼──┼──┤├───┼─────┨┃│ "-76*82/75 │ 76 │ 82 │ 75 │27/8EU│ 73*78.6 ┃┃├──────┼──┼──┤├───┼─────┨┃│ "-92*102/75│102 │ 92 ││31/2EU│88.9*98.4 ┃┗━┷━━━━━━┷━━┷━━┷━━━━┷━━━━━━━━━┛套管吊卡┃│││套管外径┃规格型号│吊卡孔径│额定负荷├───┬───┃││ t │ in │ mm ┠────┼────┼────┼───┼───┃CDK--142│ 142 ││5 1/2 │139.7 ┠────┼────┤├───┼───┃ "--171│ 171 │ 125 │6 5/8 │168.3 ┠────┼────┤├───┼───┃ "--181│ 181 ││7 │177.8┠────┼────┼────┼───┼───┃ "--197│ 197 ││7 5/8 │193.7 ┠────┼────┤ 150 ├───┼───┃ "--222│ 222 ││8 5/8 │219.1┠────┼────┼────┼───┼───┃ "--248│ 248 ││9 5/8 │244.5┠────┼────┤ 200 ├───┼───┃ "--277│ 277 ││10 3/8│273┠────┼────┼────┼───┼───┃ "--303│ 303 ││11 3/4│298.4┠────┼────┤ 250 ├───┼───┃ "--344│ 344 ││13 3/8│339.7┠────┼────┼────┼───┼───┃ "--411│ 411 ││16 │406.4┠────┼────┤ 350 ├───┼───┃ "--477│ 477 ││18 5/8│473.1┠────┼────┼────┼───┼───┃ "--512│ 512 ││20 │508.0┠────┼────┤├───┼───┃ "--550│ 550 │ 450 │21 1/2│546.1┠────┼────┤├───┼───┃ "--627│ 627 ││24 1/2│622.3┗━━━━┷━━━━┷━━━━┷━━━┷━━━┛安全卡瓦┏━━━━━┯━━━━━━━━━━━━┃牙板套数│适用管径┠─────┼─────┬──────┃ 7 │ 3 3/4" │ 4 5/8"┠─────┼─────┼──────┃ 8 │ 4 1/2" │ 5 5/8"┠─────┼─────┼──────┃ 9 │ 5 1/2" │ 6 5/8"┠─────┼─────┼──────┃ 10 │ 6 1/2" │ 7 5/8"┠─────┼─────┼──────┃ 11 │ 7 1/2" │ 8 5/8"┠─────┼─────┼──────┃ 12 │ 8 1/2" │ 9 5/8"┠─────┼─────┼──────┃ 13 │ 9 1/2" │ 10 5/8"┗━━━━━┷━━━━━┷━━━━━━三片,多片卡瓦规范┏━━━━━━┯━━━┯━━━━━━┯━━━┯━━━━┓┃││卡瓦管径│额定│区分┃┃型号│用途├───┬──┤负荷│方法┃┃││ in │ mm │ t │┃┠──────┼───┼───┼──┼───┼────┨┃KW 2 7/8 X75││2 7/8 │ 78 │ 75 │牙板不同┃┠──────┤卡├───┼──┼───┼────┨┃KW 3 1/2X100│钻│3 1/2 │ 89 │ 100 │有牙板套┃┠──────┤铤├───┼──┼───┼────┨┃ZC 306X5 3/4││5 3/4 │ 146││ " ┃┠──────┤├───┼──┤ 75 ├────┨┃ZC 306X6 1/4││6 1/4 │ 159││凹形牙板┃┠──────┼───┼───┼──┼───┼────┨┃ KW5-200 │卡│││ 200 │壳体区别┃┠──────┤钻│ 5 │ 127├───┼────┨┃ KW5-100 │杆││││无牙板套┃┠──────┼───┼───┼──┤ 100 ├────┨┃ KW7-100 │卡│ 7 │ 178││凹形牙板┃┠──────┤├───┼──┼───┼────┨┃ 8"X40 多片│钻│ 8 │ 203││牙板宽35┃┠──────┤├───┼──┤ 40 ├────┨┃ 9"X40 多片│铤│ 9 │ 229││牙板宽40┃┗━━━━━━┷━━━┷━━━┷━━┷━━━┷━━━━┛Ｂ型吊钳5号扣合器扣合尺寸┏━━━━┯━━━━┯━━━━━━━┓┃钳头型号│扣合台肩│扣合范围mm ┃┠────┼────┼───────┨┃│ 1 │3 1/2-4 1/8 ┃┃ 5a ├────┼───────┨┃│ 2 │4 1/8-5 1/4 ┃┠────┼────┼───────┨┃│ 1 │4 1/8-5 1/2 ┃┃├────┼───────┨┃ 5b │ 2 │ 5--5 3/4 ┃┃├────┼───────┨┃│ 3 │ 6--6 1/2 ┃┠────┼────┼───────┨┃│ 1 │6 5/8-7 3/8 ┃┃├────┼───────┨┃ 5c │ 2 │ 7 3/8-8 ┃┃├────┼───────┨┃│ 3 │8 1/2-8 5/8 ┃┠────┼────┼───────┨┃│ 1 │8 1/2-9 5/8 ┃┃ 5d ├────┼───────┨┃│ 2 │10 5/8-10 3/4 ┃┠────┼────┼───────┨┃ 5e │ 1 │ 11 3/4 ┃┗━━━━┷━━━━┷━━━━━━━┛方补心,通径规尺寸┏━━━━━━━━━━━┯━━━━━━━━━━━━━━┓┃方补心│通径规┃┠───┬───┬───┼──────┬───┬───┨┃方钻杆│对方│补心选│套管│常用│常用通┃┃尺寸│尺寸│用尺寸│外径│钻头│径规┃┠───┼───┼───┼──────┼───┼───┨┃3 1/2 │64 │70 │5 1/2 │115.4 │118 ┃┠───┼───┼───┼──────┼───┼───┨┃3 │76.2 │82 │7 │153.9 │152 ┃┠───┼───┼───┼──────┼───┼───┨┃3 1/2 │88.9 │92 │8 5/8X7.72 │200 │200 ┃┠───┼───┼───┼──────┼───┼───┨┃4 1/4 │108 │112 │8 5/8X10.16 │190 │195 ┃┠───┼───┼───┼──────┼───┼───┨┃4 3/4 │121 │125 │9 5/8 │215 │216.5 ┃┠───┼───┼───┼──────┼───┼───┨┃5 1/4 │133.35│138 │10 3/4 │244.5 │250 ┃┠───┼───┼───┼──────┼───┼───┨┃6 │152.4 │157 │13 3/8 │311.2 │315 ┃┗━━━┷━━━┷━━━┷━━━━━━┷━━━┷━━━┛34开钻-中完-完井-下套管-处理事故工具项目: 一.开钻1.联顶节:5"钻杆+大小头--13 3/4"细扣410X4.3mX1(或13 3/4"短套管)2.单翼水泥头:411X2"扣3.表套套管吊卡X2-3只4.套管吊钳X2把5.长水盛大龙带X1条6.(D144吊卡X1只)二.中完(二开)1. 联顶节X1 (D244.5mmX4.52m)2. 循环接头(大小头)X1 410X9 5/8"细扣 注水泥前洗井用3. 供泥浆接头(替泥浆用)X1 410X2"扣接在方钻杆上替泥浆4. 4.9 5/8"套管吊卡 (通径248mmX200tX0.25mm)X 35. 水龙带2长1短 长的注水泥,短的替泥浆用6. 半截大方瓦X1付7. 套管帽子X18. 5d 大钳头X29. 水泥头(内装胶塞)X 1 9 5/8"细扣X2"双公头固井队自带 三.完井 1. D 139.7mm 联顶节X3.95m X 1 2. 循环接头(大小头) X 1 410X5 1/2"细扣 注水泥前洗井用3.供泥浆接头X1 410X2"扣 常替清水不用4.139.7mm 套管吊卡X3X0.25mm5.水龙带2长1短 若替清水短的不用6.套管帽子X17.水泥头(内装胶塞)X1 2"双公X5 1/2"细公扣 固井队自带 四.下油管 1.油管吊卡X3 2.油管吊环X 1付五.套铣工具 A.有接箍铣管 1.有接箍铣管 2.大小头 3.吊卡 4.大钳头 B.无接箍铣管(对10 3/4"铣管) 1.安全卡瓦 13节X 22.多片卡瓦X1 (10 3/4"铣管不能用)3.10 3/4"吊卡X 3 (内孔12 7/8")4.13 3/4"大方瓦 X 1付 (12 1/2")5.13 3/4"大钳头X 26.6 1/4"(411X410扣) 8" (630X631扣)随钻各一7.大小头(配合接头)X 1 630X 10 3/4"细扣8.10 3/4"提升头X59.铣管X xmm10.铣鞋 平齿,锯齿X 4-5只 C.铣管与落鱼配合 10 3/4"--7" 8" 9" 9 5/8"--7" 8" 8 1/8" --6 1/4" D.套铣钻具结构 铣鞋+铣 管+大小头+ 钻+钻铤+5"钻杆 E.技术参数5-8t 1档 25ml/min套铣管规格见表一注:1. 接箍外径是指该尺寸套管的接箍外径,括号内的数据为专用铣管接箍尺寸.2. 强度数据数系指P105钢级双级同步螺纹铣管强度. 六.倒扣接头 1. 631*411双反 2. 3 1/2IF 反扣.3. 410正+411反 ┏━━┯━━━━┯━━━━┯━━━━┯━━━━┓ ┃外径│接头螺纹│打捞螺纹│抗拉强度│抗扭强度┃ ┃ MM │ (左旋) │ (右旋) │ KN │ KN.M ┃ ┠──┼────┼────┼────┼────┨ ┃105 │ 210 │ 211 │ 500 │ 9 ┃ ┠──┼────┼────┼────┼────┨ ┃120 │ 310 │ 311 │ 900 │ 15 ┃ ┠──┼────┼────┼────┼────┨ ┃156 │ 410 │ 411 │ 1500 │ 35 ┃ ┠──┼────┼────┼────┼────┨ ┃178 │520或410│ 521 │ 2000 │ 50 ┃ ┠──┼────┼────┼────┼────┨ ┃197 │ 630 │ 631 │ 2500 │ 65 ┃ ┗━━┷━━━━┷━━━━┷━━━━┷━━━━┛ 七. 常用公锥. 1. 3 1/2 IF 正扣 2. 3 1/2IF 反扣 3. 4 1/2FH 反扣4. 4 1/2FH 反扣5. "IF"6. "IF" 公 锥 技 术 规 格 ┏━━━━┯━━┯━━┯━━┯━━┯━━┯━━┯━━┯━━┯━━━━┓ ┃ 型 号 │接头│水眼│小端│中径│接头│丝扣│接头│总长│ ┃┃ │扣型│ │直径│ │外径│长 │长 │ │打捞孔径┃┃ │ │ D │ D1 │ D2 │ D3 │ L1 │ L2 │L3 │ ┃ ┠────┼──┼──┼──┼──┼──┼──┼──┼──┼────┨┃GZ/N31 │210 │20 │43 │70 │105 │432 │200 │800 │48--60 ┃ ┠────┼──┼──┼──┼──┼──┼──┼──┼──┼────┨ ┃GZ/NC38 │310 │20 │55 │82 │121 │432 │200 │800 │60--77 ┃ ┠────┼──┼──┼──┼──┼──┼──┼──┼──┼────┨┃GZ/NC50 │410 │25 │86.5│108 │156 │344 │200 │800 │89--103 ┃┠────┼──┼──┼──┼──┼──┼──┼──┼──┼────┨┃GZ/3 1/2│330 │18 │33.7│65 │108 │500 │200 │800 │38--60 ┃ ┃REG │ │ │ │ │ │ │ │ │ ┃ ┠────┼──┼──┼──┼──┼──┼──┼──┼──┼────┨ ┃GZ/5 1/2│520 │25 │83.5│108 │178 │392 │200 │900 │89--103 ┃┃ FH │ │ │ │ │ │ │ │ │ ┃ ┗━━━━┷━━┷━━┷━━┷━━┷━━┷━━┷━━┷━━┷━━━━┛八. 常用母锥1. 3 1/2IF 正扣2. 3 1/2 IF 反扣3. 4 1/2 FH 反扣4. 4 1/2 FH 反扣 5 . 4 1/2"IF 反扣 6. 4 1/2"IF 反扣 母 锥 技 术 规 格 (SY 5115--86) ┏━━━━━┯━━┯━━┯━━┯━━┯━━┯━━┯━━┯━━━━┓ ┃ │接头│下孔│下膛│接头│下端│内丝│总长│ ┃ ┃ 型 号 │扣型│内径│内径│外径│外径│长 │ │打捞直径┃ ┃ │ │ d1 │ d2 │ D │ D1 │ L2 │ L3 │ ┃ ┠─────┼──┼──┼──┼──┼──┼──┼──┼────┨ ┃ │210 │52 │ │86 │86 │175 │298 │48--50 ┃ ┃ ├──┼──┼──┼──┼──┼──┼──┼────┨ ┃ MZ/NC26 │" │62 │ │86 │95 │170 │280 │59--60 ┃ ┃ ├──┼──┼──┼──┼──┼──┼──┼────┨ ┃ │" │75 │ │" │" │206 │340 │68--73 ┃ ┠─────┼──┼──┼──┼──┼──┼──┼──┼────┨ ┃ │" │" │ │105 │114 │222 │350 │69--73 ┃ ┃ ├──┼──┼──┼──┼──┼──┼──┼────┨ ┃ MZ/NC31 │" │84 │ │" │" │262 │390 │71--82 ┃ ┃ ├──┼──┼──┼──┼──┼──┼──┼────┨ ┃ │" │95 │ │" │115 │220 │440 │89--93 ┃ ┠─────┼──┼──┼──┼──┼──┼──┼──┼────┨ ┃ │310 │110 │ │121 │135 │340 │480 │95--118 ┃ ┃ MZ/NC38 ├──┼──┼──┼──┼──┼──┼──┼────┨┃ │" │105 │135 │" │146 │349 │670 │90 ┃ ┠─────┼──┼──┼──┼──┼──┼──┼──┼────┨ ┃ MZ/NC50 │410 │135 │165 │156 │180 │400 │750 │127 ┃┠─────┼──┼──┼──┼──┼──┼──┼──┼────┨ ┃MZ/4 1/2FH │420 │120 │155 │148 │168 │350 │700 │114 ┃ ┠─────┼──┼──┼──┼──┼──┼──┼──┼────┨ ┃MZ/5 1/2FH │520 │150 │180 │178 │194 │400 │750 │141 ┃┠─────┼──┼──┼──┼──┼──┼──┼──┼────┨ ┃MZ/6 5/8FH │620 │176 │205 │203 │219 │377 │730 │168 ┃ ┗━━━━━┷━━┷━━┷━━┷━━┷━━┷━━┷━━┷━━━━┛ 九. 钻井用打捞筒 ┏━━━━┯━━┯━━┯━━━━━━━┯━━━━━━━━━━┓ ┃ │打捞│ │最大打捞尺寸MM │抗拉屈服载荷,KN ┃ ┃ │筒外│接头├───┬───┼──┬───────┨ ┃ 型 号│径 │ │螺 旋│蓝 状│螺旋│ 篮 状卡瓦 ┃┃ │MM │螺纹│卡 瓦│卡 瓦│ ├───┬───┨┃ │ │ │ │ │卡瓦│无台阶│有台阶┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T89 │89 │210 │60 │47.5 │1372│1176 │735 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T92 │92 │210 │76 │66.5 │568 │470 │245 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T95 │95 │210 │77.5 │68 │902 │892 │833 ┃┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T105 │105 │210 │82.5 │70.5 │666 │598 │382 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T117 │117 │210 │89 │76 │1137│1068 │784 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T127 │127 │310 │95 │79.5 │2274│1999 │1421 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T140 │140 │310 │117.5 │105 │1323│1147 │823 ┃┠────┼──┼──┼───┼───┼──┼───┼───┨┃LT?T143 │143 │310 │121 │108 │1323│1147 │823 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T152 │152 │310 │121 │105 │1872│1568 │1127 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T162 │162 │410 │133.5 │117.5 │1793│1578 │1137 ┃┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T168 │168 │410 │127 │108 │2832│2548 │2048 ┃┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T187 │187 │410 │146 │127 │2832│2411 │1872 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T194 │194 │410 │159 │141 │2411│2127 │1617 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T200 │200 │410 │159 │141 │2911│2528 │1901 ┃┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T206 │206 │410 │178 │162 │1872│1774 │1372 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨┃LT/T213 │213 │410 │178 │162 │2734│2577 │1989 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T219 │219 │410 │178 │159 │2832│2411 │1813 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨┃LT/T225 │225 │410 │197 │181 │1842│1529 │1225 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T232 │232 │410 │203 │187 │1911│1715 │1313 ┃┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T238 │238 │410 │197 │178 │2832│2548 │2048 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨ ┃LT/T241 │241 │410 │213 │197 │1872│1784 │1372 ┃ ┠────┼──┼──┼───┼───┼──┼───┼───┨┃LT/T260 │260 │630 │219 │200 │2920│2568 │2068 ┃┠────┼──┼──┼───┼───┼──┼───┼───┨┃LT/T270 │270 │630 │288.5 │209.5 │2930│2469 │1979 ┃┠────┼──┼──┼───┼───┼──┼───┼───┨┃LT/T279 │279 │630 │219 │193.5 │5811│5508 │5018 ┃┠────┼──┼──┼───┼───┼──┼───┼───┨┃LT/T286 │286 │630 │244.5 │225.5 │2920│2568 │2068 ┃┠────┼──┼──┼───┼───┼──┼───┼───┨┃LT/T302 │302 │630 │254 │235 │3685│3303 │2479 ┃┗━━━━┷━━┷━━┷━━━┷━━━┷━━┷━━━┷━━━┛十. 磁力打捞器技术规格见表二十一.常用磨鞋1.Φ115mm--Φ118mm 用干5 1/2套管内2.Φ150--Φ152mm 用于7"套管内3.Φ175--Φ185mm 用于8 5/8"套管内4.Φ195--Φ200mm 用于8 1/2"井眼5.Φ200--Φ225mm 用于8 5/8"井眼6.Φ280--Φ290mm 用于12 1/4"井眼十二.振击器YFZ型液压随钻振击器规格见表三DJ型地面震击器┃型号│ J46(4 3/4") │DJ70(7")┃┃项目││┃┠──────┼───────┼────┨┃外径 mm │ 121 │ 178 ┃┠──────┼───────┼────┨┃最大震击力 t│ 61 │ 102 ┃┠──────┼───────┼────┨┃最大抗拉力 t│ 122 │ 153 ┃┠──────┼───────┼────┨┃密封压力 MPa│ 15 │ 15 ┃┠──────┼───────┼────┨┃行程 mm │ 1000 │ 1220 ┃┠──────┼───────┼────┨┃水眼直径 mm │ 32 │ 61 ┃┠──────┼───────┼────┨┃接头螺纹│NC38(3 1/2IF) │5 1/2FH ┃┠──────┼───────┼────┨┃闭合长度 mm │ 2500 │ 3000 ┃一.常用石油管材生产标记及管材合同标记1.生产标记中国成都钢管厂中国包头钢铁厂日本住友金属厂日本钢铁厂(NIPPON KOKAN KABUSHITI)日本川崎钻杆厂日本新日铁钻杆厂(NIPPON STEEL CORPORATION)西德曼尼斯曼钻杆制造厂TSK 日本钻铤生产厂SME] 法国钻铤制造厂美国休斯敦公司新加坡远东管材生产公司A 美国阿姻科公司(ARMLO)B 英国钢公司(BRITISH STEEL)D 意大利达尔明制造公司(DLMINE S.P.A.ITALY)E 国际SMF公司(SMFINTERNATIONAL)F 意大利福尔克公司(FALCK ITALY) I 日本新日铁(NIPPON STEEL CORPORATION) J 美国琼斯一劳林钢公司(J＆L STEEL) K 日本钢管(NIPPON KOKAN KABUSHIKI) M 曼内斯曼(MANNESMANNROHREN WERKE) N 美国钢公司(U.S.S STEEL)O 美国俄亥俄钢管公司(OHIO STEEL TUBE COMPANY) P 美国惠林匹慈堡钢公司(WREELING_PILLLSBURY) S 日本住友(SUNITOMO METAL IND)T TAMSA公司V 法国瓦鲁瑞克公司(VALLOUREE) Y 美国扬斯顿公司(YOUNG STOWN) AI 美国无缝钢管公司2.管材(钻杆,套管,油管)合同标记CN 日本; CF-法国; CL-意大利; CW-意大利; CE-美国;CD-西德; CG-新加坡二.常用钻具管材百米容积,重量见表四三.钻杆1.钻杆技术性能见表五2.钻杆允许扭转圈数计算Ｎ=Ｋ＊ＨＮ－允许扭转圈数圈Ｋ -扭转系数圈/米 (如下表示值/1000)Ｈ -卡点深度米钻杆千米扭转数值┏━━━━━━━━━━━━━━━━━━━━━━━━━━━┓┃外径 60.3 73 88.9 101.6 114.3 127 139.7 ┃┃/钢级 2 3/8 2 7/8 3 1/2 4 4 1/2 5 5 1/2 ┃┠───────────────────────────┨┃Ｄ 8.51 7.03 5.77 5.05 4.49 4.04 3.68 ┃┃Ｅ 11.6 9.57 7.87 6.88 6.12 5.51 5.01 ┃┃Ｘ 14.69 12.13 9.96 8.72 7.75 6.98 6.34 ┃┃Ｇ 16.24 13.4 11.01 9.63 8.56 7.71 7.01 ┃┃Ｓ 20.87 17.24 14.16 12.39 11.01 9.91 9.01 ┃┗━━━━━━━━━━━━━━━━━━━━━━━━━━━┛-3.钻柱临界转速(r/min)┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓┃尺寸 60.3 73 88.9 101.6 114.3 127 139.7 ┃┠─────────────────────────────┨┃转速 110/15 130/20 160/25 185/25 210/30 235/35 260/40 ┃┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛*. /: + -4.钻具钢级及加厚形式┏━━━━━━━━━┯━━┯━━┯━━━┓┃外径旨禱加厚形式│ＩＵ│ＥＵ│ＩＥＵ┃┠─────────┼──┼──┼───┨┃60.3 X G S ││√│┃┃ E D ││√│┃┠─────────┼──┼──┼───┨┃73.2 X G S │√││┃┃ D E │√│√│┃┠─────────┼──┼──┼───┨┃88.9 X G S │√││√┃┃ D E │√│√│┃┠─────────┼──┼──┼───┨┃101.6 X G S │√│√│┃┃ D E │√│√│┃┠─────────┼──┼──┼───┨┃114.3 X G S ││√│√┃┃ D E │√│√│√┃┠─────────┼──┼──┼───┨┃127 X G S │√│√│√┃┃ D E │√│√│√┃┠─────────┼──┼──┼───┨┃139.7 X G S │││√┃┃ D E │││√┃┗━━━━━━━━━┵━━┷━━┷━━━┛5. 钻杆规范：见表六6.钻杆钢级代号┏━━━┯━━┯━━━━┯━━━┯━━━━━┯━━━━┓┃钢级│Ｄ│Ｅ７５│Ｘ９５│Ｇ１０５│Ｓ１３５┃┠───┼──┼────┼───┼─────┼────┨┃代号│Ｄ│Ｅ│Ｘ│Ｇ│Ｓ┃┗━━━┷━━┷━━━━┷━━━┷━━━━━┷━━━━┛7. APR方钻杆规范:见表七四.钻铤1.钻铤尺寸及参数┏━━━━━━━━━┯━━━━━━━━━┯━━━━━━━┯━━━━━━━┃钻铤型号│外径│内径│公称重量┃│ in mm │ in mm │ kg/m┣━━━━━━━━━┿━━━━━━━━━┿━━━━━━━┿━━━━━━━┫┃ NC23-31 │ 3 1/8 79.4 │1 1/4 31.8 │ 32.8 ┃┃ NC26-35(2 3/8IF)│ 3 1/2 88.9 │1 1/2 38.1 │ 40.1 ┃┃ NC31-41(2 7/8IF)│ 4 1/8 104.8 │2 50.8 │ 52.1 ┃┃ NC35-47 │ 4 3/4 120.7 │2 50.8 │ 74.5 ┃┃ NC38-50(3 1/2IF)│ 5 127 │2 1/4 57.2 │ 79 ┃┃ NC44-60 │ 6 152.4 │2 1/4 57.2 │ 124 ┃┃ NC44-60 │ 6 152.4 │2 13/16 71.4 │ 112 ┃┃ NC44-62 │ 6 1/4 158.8 │2 1/4 57.2 │ 136 ┃┃ NC46-62(4IF) │ 6 1/4 158.8 │2 13/16 71.4 │ 112 ┃┃ NC46-65(4IF) │ 6 1/2 165.1 │2 13/16 57.2 │ 148 ┃┃ NC46-65(4IF) │ 6 1/2 165.1 │2 1/4 71.4 │ 136 ┃┃ NC46-67(4IF) │ 6 3/4 171.4 │2 1/4 57.2 │ 161 ┃┃ NC50-70(4 1/2IF)│ 7 177.8 │2 1/4 57.2 │ 174.3 ┃┃ NC50-70(4 1/2IF)│ 7 177.8 │2 13/16 71.4 │ 163.9 ┃┃ NC50-72(4 1/2IF)│ 7 1/4 184.2 │" " │ 177.3 ┃┃ NC56-77 │ 7 3/4 196.8 │" " │ 207.1 ┃┃ 6 5/8 REG │ 8 203.2 │" " │ 223.5 ┃┃ 6 5/8 REG-82 │ 8 1/4 209.6 │" " │ 238.4 ┃┃ 7 5/8 REG │ 9 229.6 │" " │ 290.6 ┃┃ 7 5/8 REG-95 │ 9 1/2 241.3 │3 76.2 │ 322 ┃┃ NC70-79 │ 9 3/4 247.6 │3 " │ 341 ┃┃ NC70-100 │ 10 254 │3 " │ 362┃ NC77-110 │ 11 279.4 │3 " │ 445.5┗━━━━━━━━━┷━━━━━━━━━┷━━━━━━━┷━━━━━━━钻铤的重量必须超过所需钻压的10-30%五。

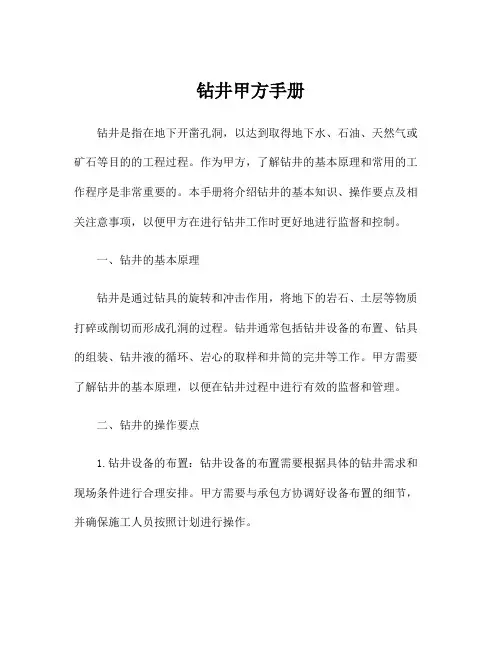

钻井甲方手册钻井是指在地下开凿孔洞，以达到取得地下水、石油、天然气或矿石等目的的工程过程。

作为甲方，了解钻井的基本原理和常用的工作程序是非常重要的。

本手册将介绍钻井的基本知识、操作要点及相关注意事项，以便甲方在进行钻井工作时更好地进行监督和控制。

一、钻井的基本原理钻井是通过钻具的旋转和冲击作用，将地下的岩石、土层等物质打碎或削切而形成孔洞的过程。

钻井通常包括钻井设备的布置、钻具的组装、钻井液的循环、岩心的取样和井筒的完井等工作。

甲方需要了解钻井的基本原理，以便在钻井过程中进行有效的监督和管理。

二、钻井的操作要点1.钻井设备的布置：钻井设备的布置需要根据具体的钻井需求和现场条件进行合理安排。

甲方需要与承包方协调好设备布置的细节，并确保施工人员按照计划进行操作。

2.钻井液的使用：钻井液是钻井中非常重要的一部分，它可以冷却钻头、携带岩屑、平衡井口压力等。

甲方需要确保钻井液的配制符合相关规定，并注意检测钻井液中固相和液相的比例，以及钻井液的保养和更新。

3.钻井速度的控制：钻井速度是指单位时间内钻井进度的大小。

甲方需要监督承包方控制好钻井速度，避免过快或过慢造成钻井质量的下降或进展不顺。

4.岩心取样：岩心取样是了解地层岩石性质和含矿性的重要手段。

甲方需要确保承包方按照规定提取岩心样品，并做好样品的保存和送检工作。

5.井筒的完井：井筒完井是指在钻井完毕后，对井筒进行固井、完井等工作，以保证井筒的稳定性和安全性。

甲方需要确保承包方按照相关标准进行井筒完井，防止井筒塌陷和其他安全问题的发生。

三、钻井过程中的注意事项1.安全第一：钻井作业是一项高风险的工程活动，甲方要重视工人的人身安全和设备的安全性。

甲方需要确保承包方遵守相关的安全规定和操作规程，提供必要的安全防护设备，并监督施工人员正确佩戴和使用。

2.环保意识：钻井作业中会产生噪音、废水、废气等环境污染问题。

甲方需要确保承包方按照相关环保法规进行作业，并主动采取措施防止环境污染。
